Генератор импульсов

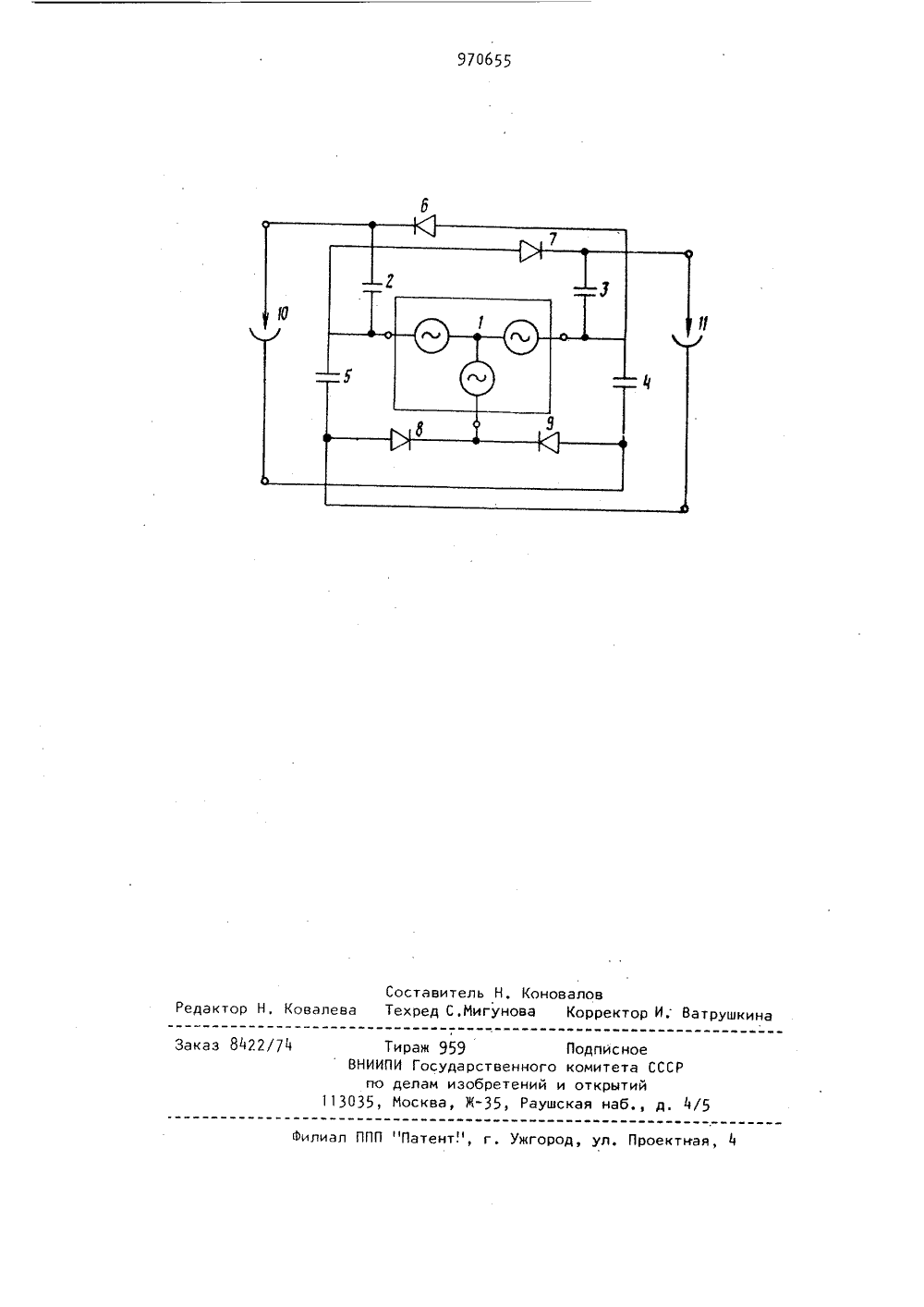

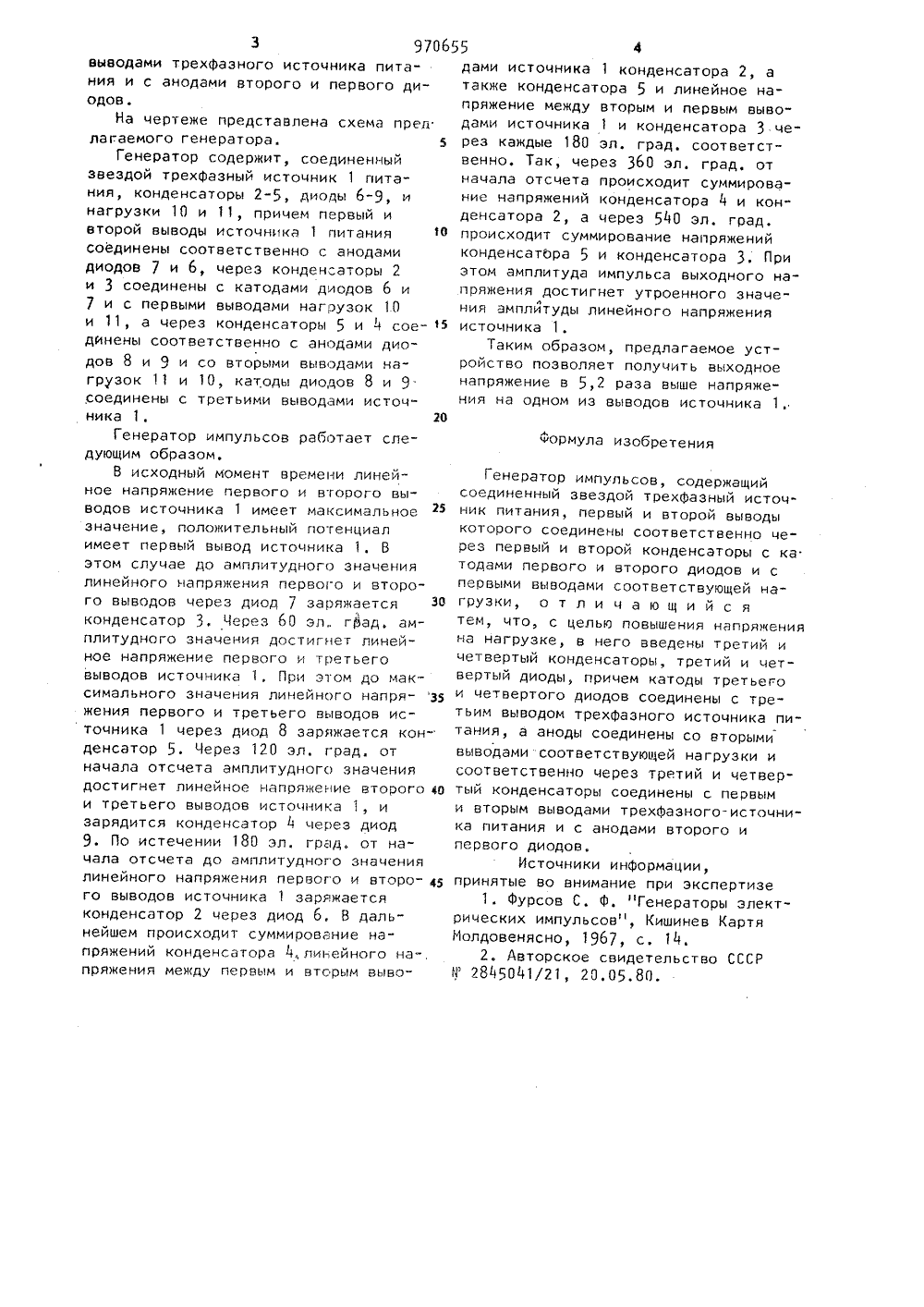

(54) ГЕНЕРАТОР ИМПУЛЬСОВ 1Изобретение относится к импульсной технике и может быть использовано при разработке мощных высоковольтных источников сигналов.Известно устройство, содержащее соединенный звездой трехфазный источник питания, первый и второй выводы которого соединены через первый и второй диод с первым выводом нагрузки, а через второй и третий диод соединены с вторым выводом нагрузки, третий вы- то вод соответственно через первый и второй конденсаторы соединен с первым и вторым выводами нагрузки 1 . Недостатком этого устройства является его низкое напряжение на нагрузке,Известно устройство, содержащее соединенный звездой трехфазный источ 20 ник питания, первый и второй выводы которого соединены соответственно через первый и второй конденсаторы с катодами первого и второго диодов и 2с первыми выводами соответствующейнагрузки 2 3.Недостатком известного устройства является низкое напряжение на нагрузке.Цель изобретения - повышение напряжения на нагрузке.Поставленная цель достигается тем, что в генератор импульсов, содержащий соединенный звездой трехфазный источник питания, первый и второй выводы которого соединены соответственно через первый и второй конденсаторы с катодами первого и второго диодов и с первыми выводами соответствующей нагрузки, введены третий и четвертый диоды, третий и четвертый конденсаторы, причем катоды третьего и четвертого диодов соединены с третьим выводом трехфазного источника питания, а аноды соединены с вторыми выводами соответствующей нагрузки и соответственно через третий и четвертый конден саторы соединены с первым и вторымвыводами трехфазного источника питания и с анодами второго и первого диодов.На чертеже представлена схема преп лагаемого генератора. 5Генератор содержит, соединенный звездой трехфазный источник 1 питания, конденсаторы 2-5, диоды 6-9, и нагрузки 10 и 11, причем первый и второй выводы источника 1 питания соединены соответственно с анодами диодов 7 и 6, через конденсаторы 2 и 3 соединены с катодами диодов 6 и 7 и с первыми выводами нагрузок 10 и 11, а через конденсаторы 5 и 4 сое дйнены соответственно с анодами диодов 8 и 9 и со вторыми выводами нагрузок 11 и 10, катоды диодов 8 и 9. соединены с третьими выводами источника 1, 20Генератор импульсов работает следующим образом.В исходный момент времени линейное напряжение первого и второго выводов источника 1 имеет максимальное значение, положительный потенциал имеет первый вывод источника 1. В этом случае до амплитудного значения линейного напряжения первого и второго выводов через диод 7 заряжается1 конденсатор 3, Через 60 эл град, амплитудного значения достигнет линейное напряжение первого и третьего выводов источника 1. При этом до максимального значения линейного напря- З 5 жения первого и третьего выводов источника 1 через диод 8 заряжается конденсатор 5. Через 120 эл. град. от начала отсчета амплитудного значения достигнет линейное напряжение второго юо и третьего выводов источника 1, и зарядится конденсатор 4 через диод 9. По истечении 180 эл. град. от начала отсчета до амплитудного значения линейного напряжения первого и второ-го выводов источника 1 заряжается конденсатор 2 через диод 6, В дальнейшем происходит суммирование напряжений конденсатора 4,линейного на-. пряжения между первым и втсрым выводами источника 1 конденсатора 2, а также конденсатора 5 и линейное напряжение между вторым и первым выводами источника 1 и конденсатора 3 через каждые 180 эл. градсоответственно. Так, через 360 эл. град, от начала отсчета происходит суммирование напряжений конденсатора 4 и кон" денсатора 2, а через 540 эл. град.происходит суммирование напряжений конденсатора 5 и конденсатора 3, При этом амплитуда импульса выходного напряжения достигнет утроенного значения амплйтуды линейного напряжения источника 1.Таким образом, предлагаемое устройство позволяет получить выходное напряжение в 5,2 раза выше напряжения на одном из выводов источника 1,формула изобретенияГенератор импульсов, содержащий соединенный звездой трехфазный источник питания, первый и второй выводы которого соединены соответственно через первый и второй конденсаторы с ка тодами первого и второго диодов и с первыми выводами соответствующей нагрузки, о т л и ч а ю щ и й с я тем, что, с целью повышения напряжения на нагрузке, в него введены третий и четвертый конденсаторы, третий и четвертый диоды, причем катоды третьего и четвертого диодов соединены с третьим выводом трехфазного источника питания, а аноды соединены со вторыми выводами соответствующей нагрузки и соответственно через третий и четвертый конденсаторы соединены с первым и вторым выводами трехфазного-источника питания и с анодами второго и первого диодов.Источники информации, принятые во внимание при экспертизе1. Фурсов С. Ф. нГенераторы электрических импульсов", Кишинев Картя Иолдовенясно, 1967, с.2. Авторское свидетельство СССР й 2845041/21, 20.05.80.970655 Составитель Н. КоноваловТехред С,Мигунова Корректор И, Ватрушки Редактор Н, Ко Заказ 8422/7 Подп оми отк ская иал ППП "Патент, г. Ужгород, ул. Проектов Тираж 959ИИПИ Государственног по делам изобретений 5, Москва, Ж, Рау ноета СССтийб., д.
