Номер патента: 970661

Опубликовано: 30.10.1982

Авторы: Крамущенко, Немов, Смирнов

МПК: H03K 5/00

Метки: видеоимпульсов, пачки, формирования

...входом дополнительного элемен 55та И, второй вход которого соединенс отводом с номером =5 первого блоказадержки,4В предлагаемом изобретении при помощи (и+1) измерителя измеряется длительность входной пачки видеоимпульсов и в зависимости от кода на выходах всех измерителей, состоящего изодной единицы и и нулей при помощишифратора в соответствующие разрядыдополнительного блока задержки записываются единичные сигналы, чем формируется выходная пачка импульсовтребуемой длительности. Измерениедлительности производится путем анализа позиций в теле пачки и за еепределами", фиксируются начало и конецпачки. Для возможности измерения длительностей пачек с четным числом импульсов равно как с нечетным исследуются на отсутствие сигналаодна позиция...

Номер патента: 860785

Опубликовано: 07.09.1981

Авторы: Крамущенко, Краюхин, Мармузов, Новосельцев

МПК: A63B 71/06

Метки: действий, спортсмена

...и 2 давления выключены, а на 1 Овыходах формирователей и, следовательно,на обоих выходах логического элементаИЛИ 5 имеется сигнал логическая 1 и поэтому счетчик 7 не включен.При ходьбе обе ноги спортсмена поочередно касаются земли, поэтому оба датчика давления 1 и 2 поочередно включаются.Следовательно, на обоих входах логического элемента ИЛИ 5 появляется с перекрытием во времени сигнал логическая 1 20и поэтому счетчик 7 не включен.При беге у спортсмена в некоторые моменты времени обе ноги в воздухе и поэтому в таких случаях оба датчика 1 и 2 давления выключены одновременно. Следова зтельно, на обойх,входах логического элеента, ИЩДЬЪгговременно сигнал логичеий О, подрму счетчик 7 включается инадцндиЖое 8" зафиксировано число...

Номер патента: 860328

Опубликовано: 30.08.1981

Авторы: Крамущенко, Семенов, Смирнов, Флягин

МПК: H04L 1/00

Метки: импульсного, обнаружения, сигнала

...устройство 6 и блок 7 запрета.Устройство работает следующим образом, Сигналы от детектора приемника поступа. ют на вход декодера 1, где производится обнаружение и-импульсного ситнала одтгим из известных методов, кроме того они подаются на вход линии задержки 2, и отводоп которой располагаются в соответствии с времен. ными интервалами между импульсами сигнала, Сигналы с этих отводов поступают попарно на входы вычтпателя 3, состоящий из и/2 двухвходовых вычитателей. Абсолютные значения полученных разностей формируются в блоке 4 и поступают на блок 5. Полученное. на выходе этой схемы максимальное значениеФормула изобретения Составитель Б, С Техред 3, Фанта нова Корректор Л, Иван елактор С. 1 Оско акаэ 7575/32 , Тираж 698 Подписное ВНИИПИ...

Номер патента: 801716

Опубликовано: 30.01.1981

Авторы: Бархатов, Волынец, Ефимов, Крамущенко

МПК: G01S 7/30

Метки: ложнойтревоги, стабилизации

...делителя 12 частоть 1 и линии 5 задержки, Назначением линии 5 задержки является предотвращение одновременной подачи импульсов на входы сложения и вычитания реверсивного счетчика 6. Отличие в работе второй ветви заключается в том, что в качестве порога здесь используется умень 1 пег 1 ное с помсщью масштабного усилителя 3 значение порога обнаружения, Значение порога, об. разовавшееся в реверсивном счетчике 6 ь виде кода, преобразуется в напряжение преобразователем 7 код - напряжеш 1 е и по дается для замыкания обратной связи па первый компаратор 1 и через масштабный усилитель 3 - на второй компаратор 2.Путем регулировки порога обнаружения поддерживается равенство частот на входах сложения и вычитания реверсивного счетчика. Поскольку...

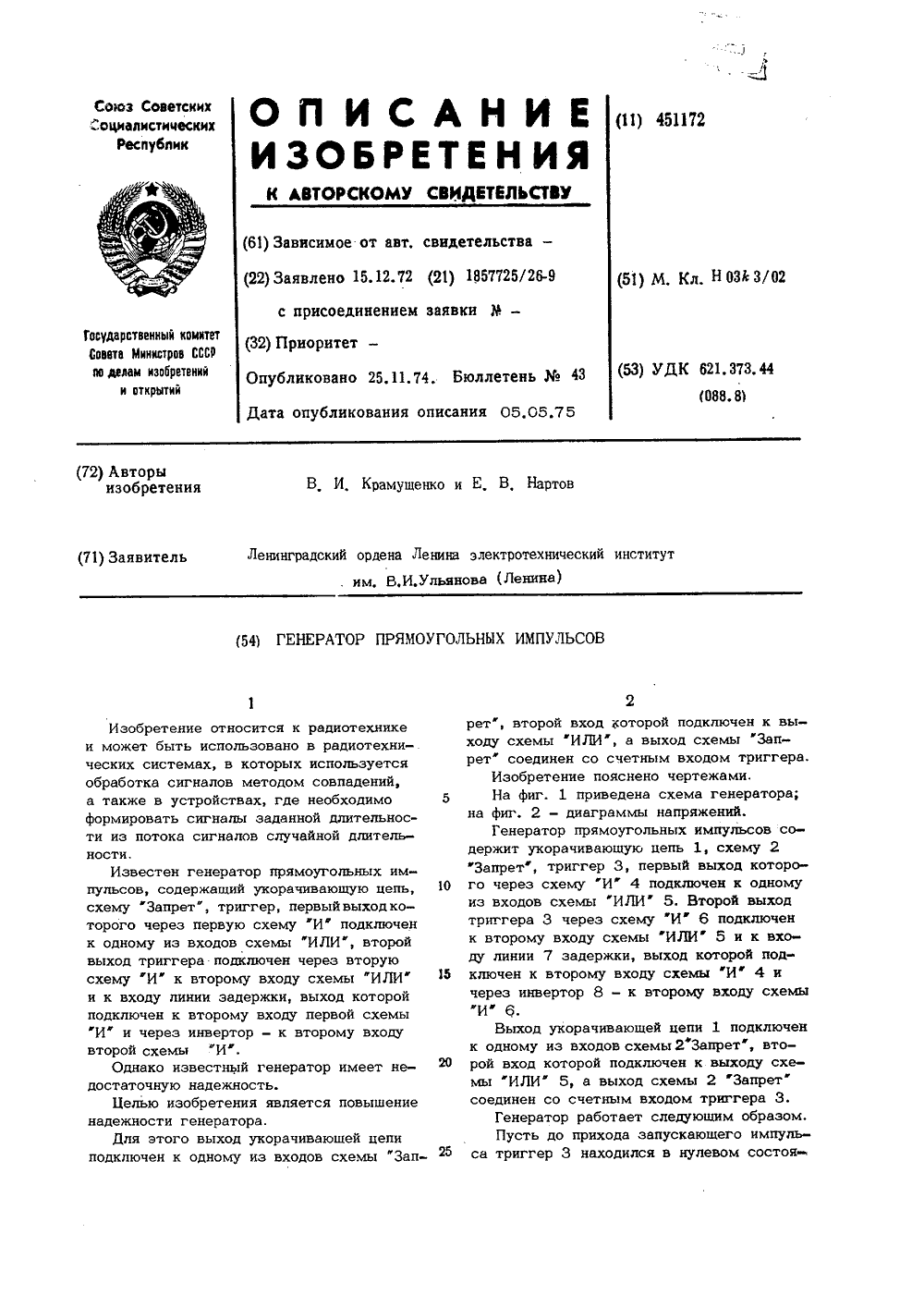

Номер патента: 451172

Опубликовано: 25.11.1974

Авторы: Крамущенко, Нартов

МПК: H03K 3/02

Метки: генератор, импульсов, прямоугольных

..."И" 6 подключен к второму входу схемы ИЛИ 5 и к входу линии 7 задержки, выход которой под ключен к второму входу схемы "И 4 ичерез инвертор 8 - к второму входу схемы ИфВыход укорачиваюшей цепи 1 подключенк одному из входов схемы 2 Запрет", вто рой вход которой подключен к выходу схемы "ИЛИ 5, а выход схемы 2 Запрет" соединен со счетным входом триггера 3.Генератор работает следующим образом.Пусть до прихода запускающего импуль са триггер 3 находился в нулевом состоянии. При этом на выходах схем "И 4 и 6 и на выходе 9 генератора будет низкий уровень напряжения, соответствующий логическому сигналу О"; запрещающий сигнал на входе схемы 2 "Запрет будет от сутствовать. Поступающий в момент ь входной импульс (см, фиг. 2, а)укорачивается (см,...

Номер патента: 304683

Опубликовано: 01.01.1971

Авторы: Крамущенко, Ленинградский, Новосельцев, Смирнов

МПК: H03K 5/153

Метки: амплитудно-временной, бинарный, квантователь

...станции, а вход д служит для установки порога квантования. Выход порогового устройства соединен со входом 4 трехвходовой схемы б совпадения, выход которой подключен к двум триггерам 6 и 7 формирования стандартных импульсов. К выходу порогового устройства подключен также через инвертор 8 дополнительный триггер 9, выход которого подсоединен ко входу 10 схемы совпадения. На вход 11 схемы совпадения подается напряжение импульсов квантования. Выход триггера 6 соединен со вторым входом дополнительного триггера 9, На вход 12 триггера б подаются короткие импульсы, определяющие интервал квантования, а на вход 13 триггера 7 - короткие импульсы, определяющие длительность выходных импульсов кьантования. Стандартные импульсы снимаются с выхода 14...
