Номер патента: 1085005

Опубликовано: 07.04.1984

Авторы: Модринский, Шлык

МПК: H04L 7/08

Метки: синхронизации, цикловой

...тактовых импульсов, введены дополнительный регистр сдвига идва элемента И, при этом выход дешифратора синхрогруппы подсоединен к входу элемента ИЛИ через последовательно соединенные дополни тельный регистр сдвига и первый элемент И, второй вход .которого объединен с первым входом второго элемента И и подключен ко второму выходу дополнительного регистра сдвига, третий выход которого подсоединен к второму входу второго элемента И, выход которого подсоединен к дополнительному входу элемента ИЛИ, причем второй вход дополнительного регистра 65 сдвига подключен к .тактовой шине устройства.На чертеже представлена структурно-электрическая схема устройства для синхронизации по циклам.Устройство для синхронизации по циклам...

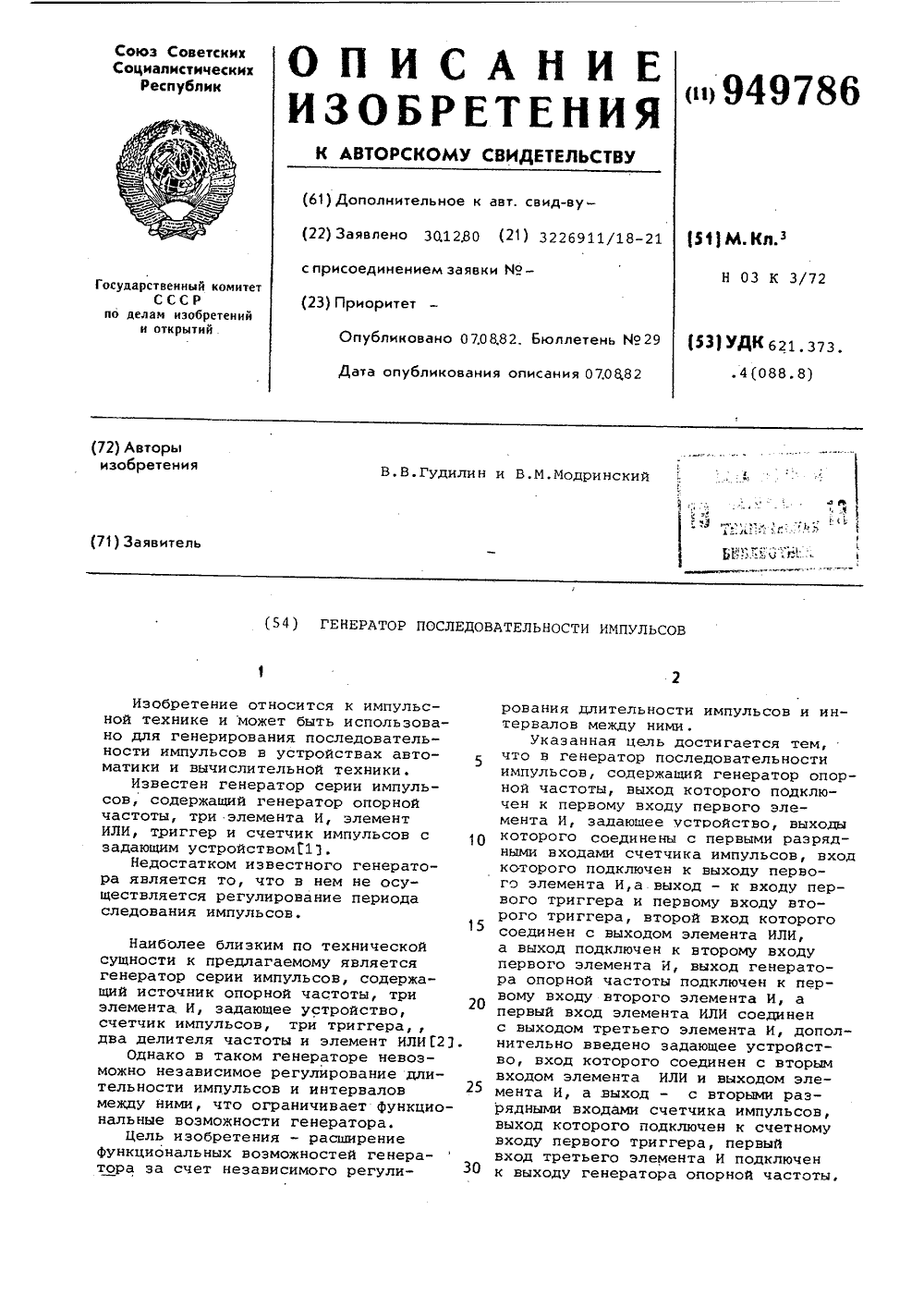

Номер патента: 949786

Опубликовано: 07.08.1982

Авторы: Гудилин, Модринский

МПК: H03K 3/72

Метки: генератор, импульсов, последовательности

...импульса запираются элементы И 15 и осуществляется сдвиг чисел, записанных в регистрах 14, при этом в последних разрядах регистров 14 оказывается записанным следующее. Я-разрядное 60 число, которое считывается при поступлении следующего управляющего импульса.и т,д.Импульс с элемента И 7 поступает также через элемент ИЛИ 10 на единичный вход триггера 8, переводя его в единичное состояние, При установке триггера 8 в единичное состояние открывается элемент И 5 и импульсы опорной частоты начинают поступать на вход счетчика 4, заполняя его до переполнения, а также закрываются элементы И 6,7 препятствуя поступлению импульсов опорной частоты на входы зада)ощих устройств 2 и 3. Импульс переполнения счетчика 4 устанавливает по...

Номер патента: 828389

Опубликовано: 07.05.1981

Авторы: Модринский, Шавель

МПК: H03K 5/13

Метки: задержкиэлектрических, импульсов, переменной

...блок сравнения, к одному извходов которого подключен генератор медленного пилообразного напряжения, источник постоянного напряжения регулируемойвеличины, выход которого подключен к одному из входов второго блока сравнения,введены две линии задержки, одна из которых включена между выходом генератора быстрого пилообразного напряжения ипервым блоком сравнения, а другая - между выходом этого же генератора и входом второго блока сравнения.На фиг. 1 представлена блок-схема устройства переменной задержки электрических импульсов, а на фиг. 2 - временнаядиаграмма работы устройства.Устройство переменной задержки содержит генератор быстрого пилообразного напряжения 1, линию задержки 2, генератормедленного пилообразного напряжения 3,блок...
