Генератор последовательности импульсов

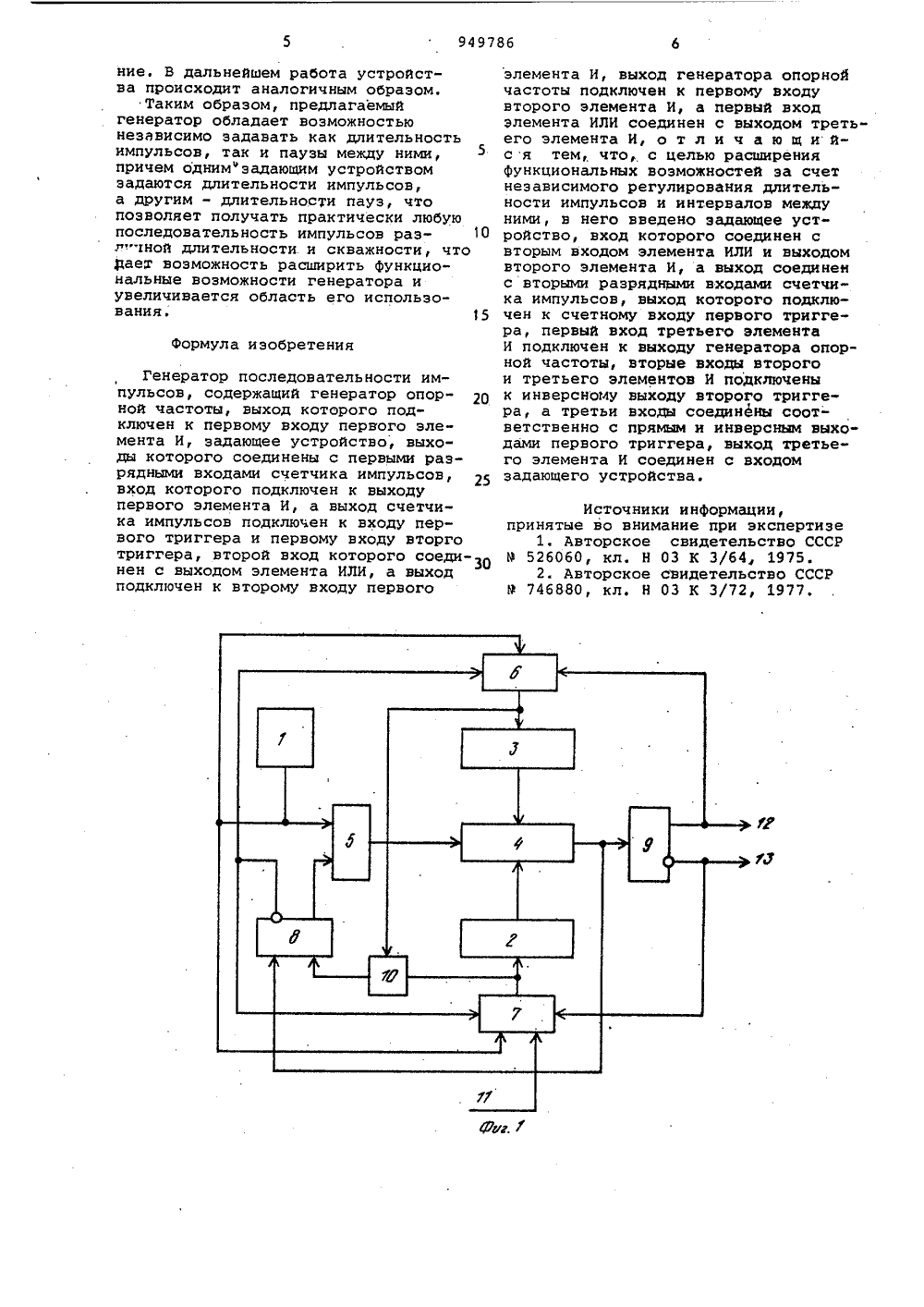

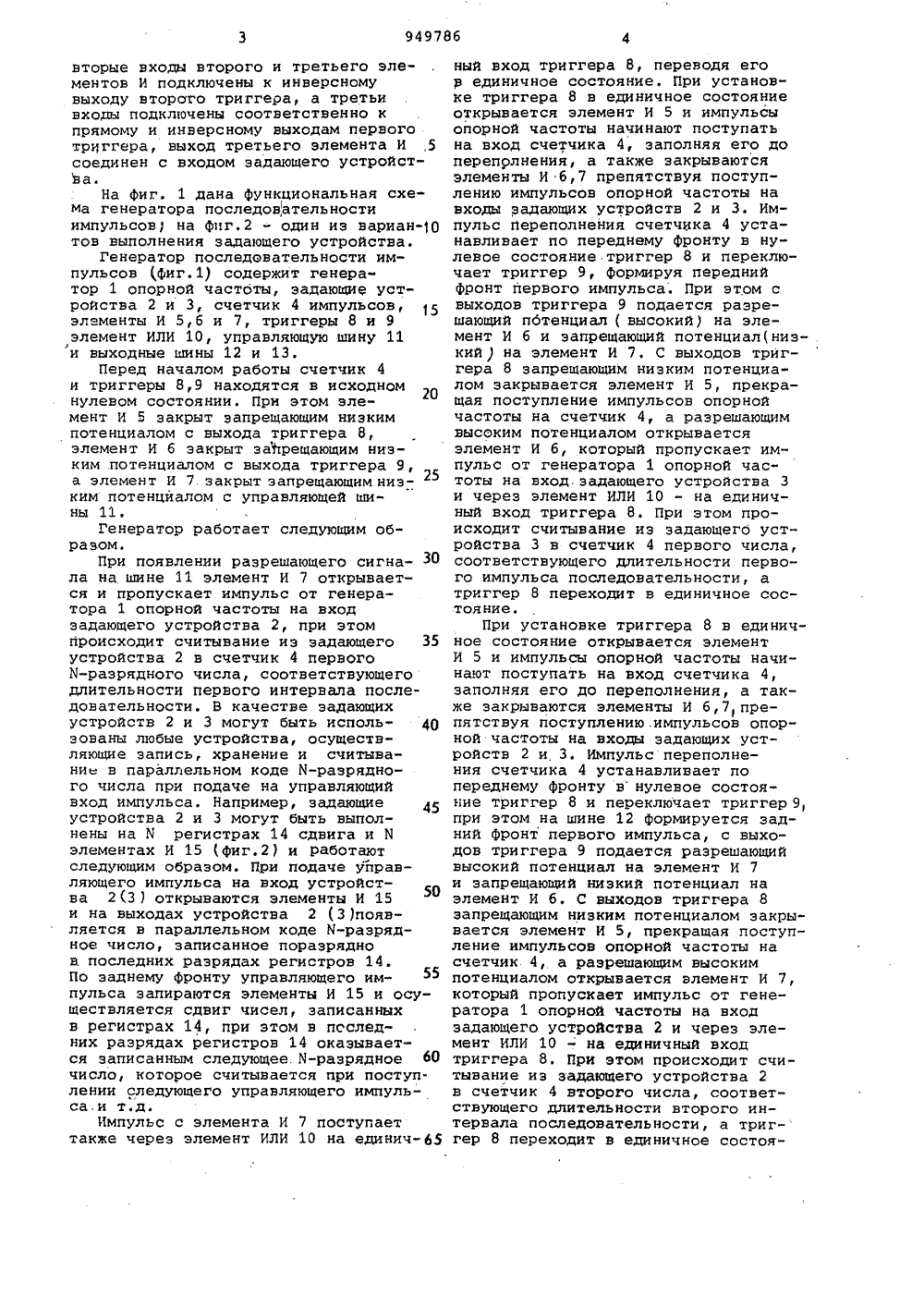

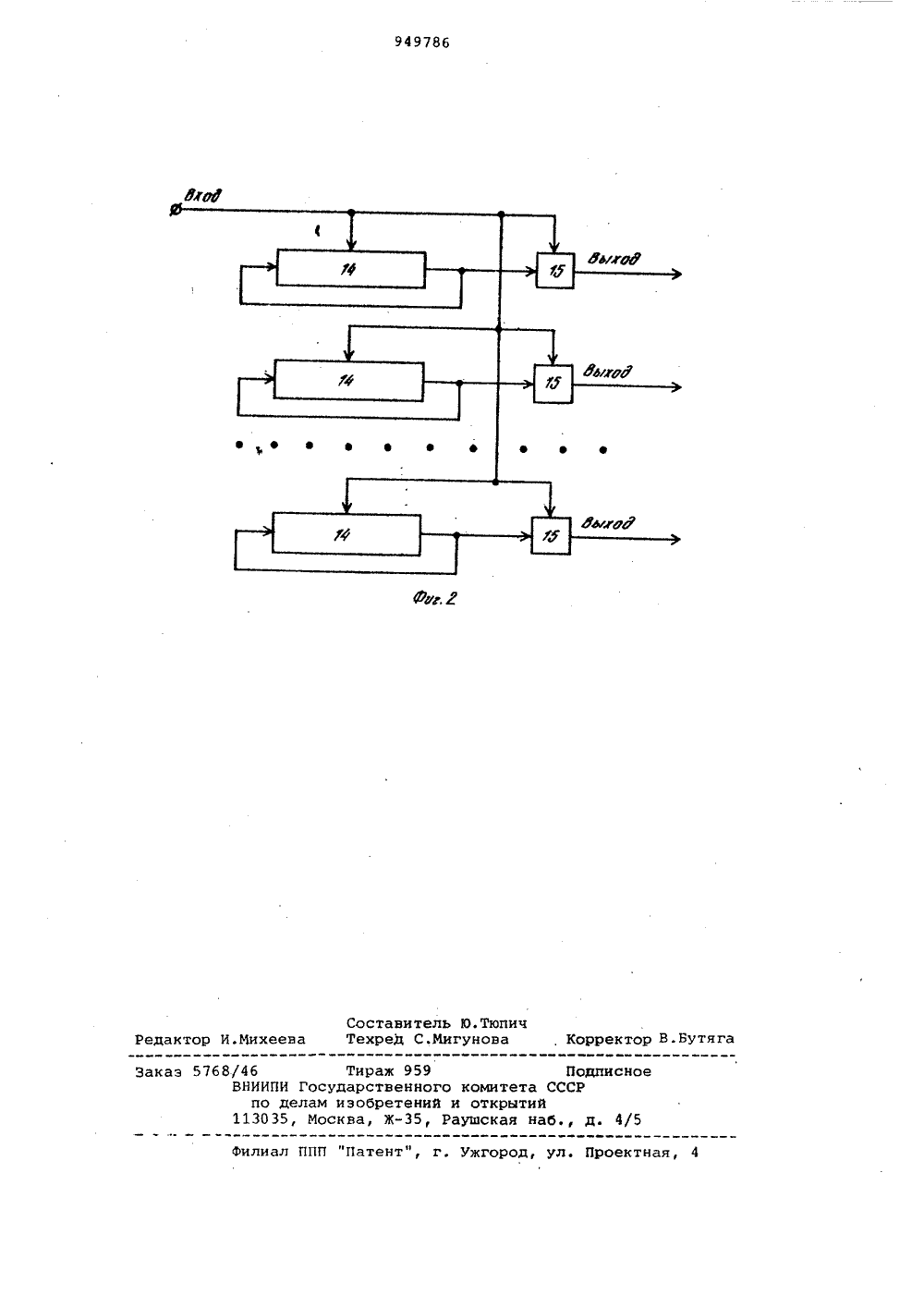

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик щ 949786(61) Дополнительное к авт. свид-ву(22) Заявлено 30,1280 (21) 3226911/18-21с присоединением заявки МВ -(51) М. Кл.з Н 03 К 3/72 Государственный комитет СССР по делам изобретений и открытий(54) ГЕНЕРАТОР ПОСЛЕДОВАТЕЛЬНОСТИ ИМПУЛЬСОВ 10 20 Изобретение относится к импульсной технике и может быть использовано для генерирования последовательности импульсов в устройствах автоматики и вычислительной техники.Известен генератор серии импульсов, содержащий генератор опорной частоты, три элемента И, элемент ИЛИ, триггер и счетчик импульсов с задающим устройствомГ 13.Недостатком известного генератора является то, что в нем не осуществляется регулирование периода следования импульсов,Наиболее близким по техническойсущности к предлагаемому являетсягенератор серии импульсов, содержащий источник опорной частоты, триэлемента. И, задающее устройство,счетчик импульсов, три триггерадва делителя частоты и элемент ИЛИ Г 2).Однако в таком генераторе невозможно независимое регулирование длительности импульсов и интервалов25между ними, что ограничивает функциональные воэможности генератора.Цель изобретения - расширениефункциональных возможностей генератора за счет независимого регулирования длительности импульсов и интервалов между ними,Указанная цель достигается тем,что в генератор последовательностиимпульсов, содержащий генератор опорной частоты, выход которого подключен к первому входу первого элемента И, задающее устройство, выходыкоторого соединены с первыми разрядными входами счетчика импульсов, входкоторого подключен к выходу первого элемента И,а выход - к входу первого триггера и первому входу второго триггера, второй вход которогосоединен с выходом элемента ИЛИ,а выход подключен к второму входупервого элемента И, выход генератора опорной частоты подключен к первому входу второго элемента И, апервый вход элемента ИЛИ соединенс выходом третьего элемента И, дополнительно введено задающее устройство, вход которого соединен с вторымвходом элемента ИЛИ и выходом элемента И, а выход - с вторыми разрядными входами счетчика импульсов,выход которого подключен к счетномувходу первого триггера, первыйвход третьего элемента И подключенк выходу генератора опорной частоты, 949786вторые входы второго и третьего элементов И подключены к инверсному выходу второго триггера, а третьи входы подключены соответственно к прямому и инверсному выходам первого трнггера, выход третьего элемента И ,5 соединен с входом задающего устройстваНа фиг. 1 дана функциональная схема генератора последовательности импульсов, на Фиг.2 - один из вариантов выполнения задающего устройства.Генератор последовательности импульсов фиг.1) содержит генератор 1 опорной частбты, задающие устройства 2 и 3, счетчик 4 импульсов, элементы И 5,6 и 7, триггеры 8 и 9 элемент ИЛИ 10, управляющую шину 11 и выходные шины 12 и 13.Перед началом работы счетчик 4 и триггеры 8,9 находятся в исходном нулевом состоянии. При этом элемент И 5 закрыт запрещающим низким потенциалом с выхода триггера 8, элемент И 6 закрыт запрещающим низким потенциалом с выхода триггера 9, а элемент И 7 закрыт запрещающим низким потенциалом с управляющей шины 11.Генератор работает следующим образом.При появлении разрешающего сигна ла на шине 11 элемент И 7 открывается и пропускает импульс от генератора 1 опорной частоты на вход задающего устройства 2, при этом происходит считывание из задающего 35 устройства 2 в счетчик 4 первого М-разрядного числа, соответствующего длительности первого интервала последовательности. В качестве задающих устройств 2 и 3 могут быть исполь О зованы любые устройства, осуществляющие запись, хранение и считывани в параллельном коде Ы-разрядного числа при подаче на управляющий вход импульса. Например, задающие 45 устройства 2 и 3 могут быть выполнены на И регистрах 14 сдвига и И элементах И 15 (фиг,2) и работают следующим образом. При подаче уйравляющего импульса на вход устройства 2(3 ) открываются элементы И 15 и на выходах устройства 2 (3 )появляется в параллельном коде И-разрядное число, записанное поразрядно в, последних разрядах регистров 14По заднему фронту управляющего импульса запираются элементы И 15 и осуществляется сдвиг чисел, записанных в регистрах 14, при этом в последних разрядах регистров 14 оказывается записанным следующее. Я-разрядное 60 число, которое считывается при поступлении следующего управляющего импульса.и т,д.Импульс с элемента И 7 поступает также через элемент ИЛИ 10 на единичный вход триггера 8, переводя его в единичное состояние, При установке триггера 8 в единичное состояние открывается элемент И 5 и импульсы опорной частоты начинают поступать на вход счетчика 4, заполняя его до переполнения, а также закрываются элементы И 6,7 препятствуя поступлению импульсов опорной частоты на входы зада)ощих устройств 2 и 3. Импульс переполнения счетчика 4 устанавливает по переднему фронту в нулевое состояние триггер 8 и переключает триггер 9, формируя передний Фронт первого импульса. При этом с выходов триггера 9 подается разрешающий пбтенциал ( высокий) на элемент И 6 и запрещающий потенциалнизкий ) на элемент И 7. С выходов триггера 8 запрещающим низким потенциалом закрывается элемент И 5, прекращая поступление импульсов опорной частоты на счетчик 4, а разрешающим высоким потенциалом открывается элемент И 6, который пропускает импульс от генератора 1 опорной частоты на вход. задающего устройства 3 и через элемент ИЛИ 10 - на единичный вход триггера 8. При этом происходит считывание из задающего устройства 3 в счетчик 4 первого числа, соответствующего длительности первого импульса последовательности, а триггер 8 переходит в единичное состояние.При установке триггера 8 в единичное состояние открывается элемент И 5 и импульсы опорной частоты начинают поступать на вход счетчика 4, заполняя его до переполнения, а также закрываются элементы И 6,7 препятствуя поступлению. импульсов опорной частоты на входы задающих устройств 2 и 3, Импульс переполнения счетчика 4 устанавливает по переднему фронту в нулевое состояние триггер 8 и переключает триггер 9, при этом на шине 12 формируется задний фронт первого импульса, с выходов триггера 9 подается разрешающий высокий потенциал на элемент И 7 и запрещающий низкий потенциал на элемент И 6, С выходов триггера 8 запрещающим низким потенциалом закрывается элемент И 5, прекращая поступление импульсов опорной частоты на счетчик 4, а разрешающим высоким потенциалом открывается элемент И 7, который пропускает импульс от генератора 1 опорной частоты на вход задающего устройства 2 и через элемент ИЛИ 10 - на единичный вход триггера 8. При этом происходит считывание из задающего устройства 2 в счетчик 4 второго числа, соответствующего длительности второго интервала последовательности, а триг- гер 8 переходит в единичное состояние, В дальнейшем работа устройства происходит аналогичным образом.Таким образом, предлагаемый генератор обладает воэможностью независимо задавать как длительность импульсов, так и паузы между ними, причем одним"задающим устройством задаются длительности импульсов, а другим - длительности пауз, что позволяет получать практически любую последовательность импульсов раз .7"чной длительности и скважности, что чае возможность расширить функциональные возможности генератора и увеличивается область его использования. 15Формула изобретенияГенератор последовательности импульсов, содержащий генератор опорной частоты, выход которого подключен к первому входу первого элемента И, задающее устройство, выходы которого соединены с первыми разрядными входами счетчика импульсов, вход которого подключен к выходу первого элемента И, а выход счетчика импульсов подключен к входу первого триггера и первому входу вторго триггера, второй вход которого соеди-ЗО нен с выходом элемента ИЛИ, а выход подключен к второму входу первого элемента И, выход генератора опорнойчастоты подключен к первому входувторого элемента И, а первый входэлемента ИЛИ соединен с выходом третьего элемента И, о т л и ч а ю щ и йс я тем, что, с целью расширенияфункциональных возможностей эа счетнезависимого регулирования длительности импульсов и интервалов междуними, в него введено задающее устройство, вход которого соединен свторым входом элемента ИЛИ и выходомвторого элемента И, а выход соединенс вторыми разрядными входами счетчика импульсов, выход которого подключен к счетному входу первого триггера, первый вход третьего элементаИ подключен к выходу генератора опорной частоты, вторые входы второгои третьего элементов И подключенык инверсному выходу второго триггера, а третьи входы соединены соответственно с прямым и инверсным выходами первого триггера, выход третьего элемента И соединен с входомзадающего устройства. Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР9 526060, кл. Н 03 К 3/64, 1975.2. Авторское свидетельство СССРР 746880, кл. Н 03 К 3/72, 1977./46ВНИИП аказ 5 о 1130 илиал ППП "Патент", г. Ужгород, ул. Проектная,Тираж 959 Государственно лам изобретени Москва, Ж,Подписноемитета СССРткрытийская наб., д. 4/5
