Управляемый генератор импульсов

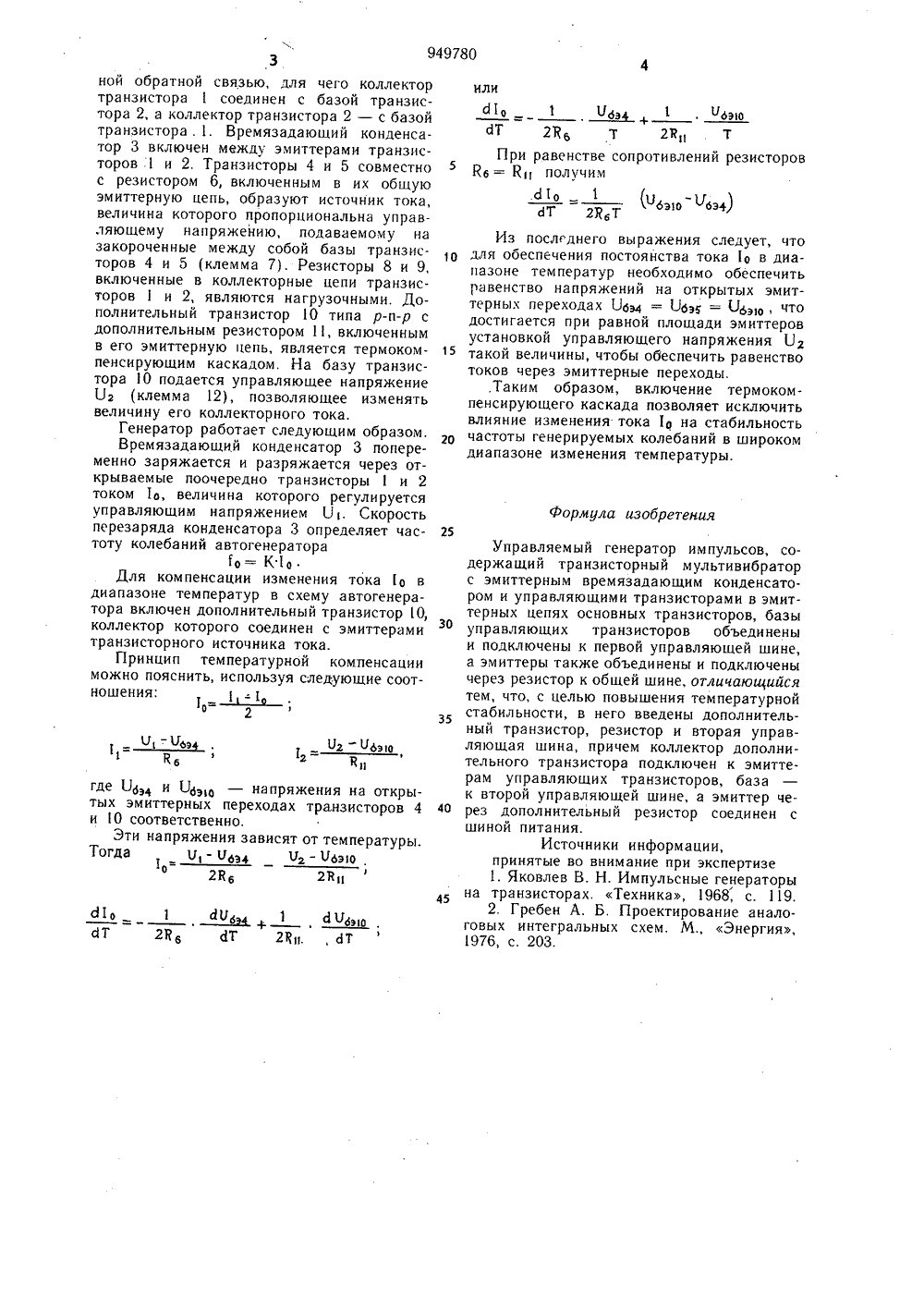

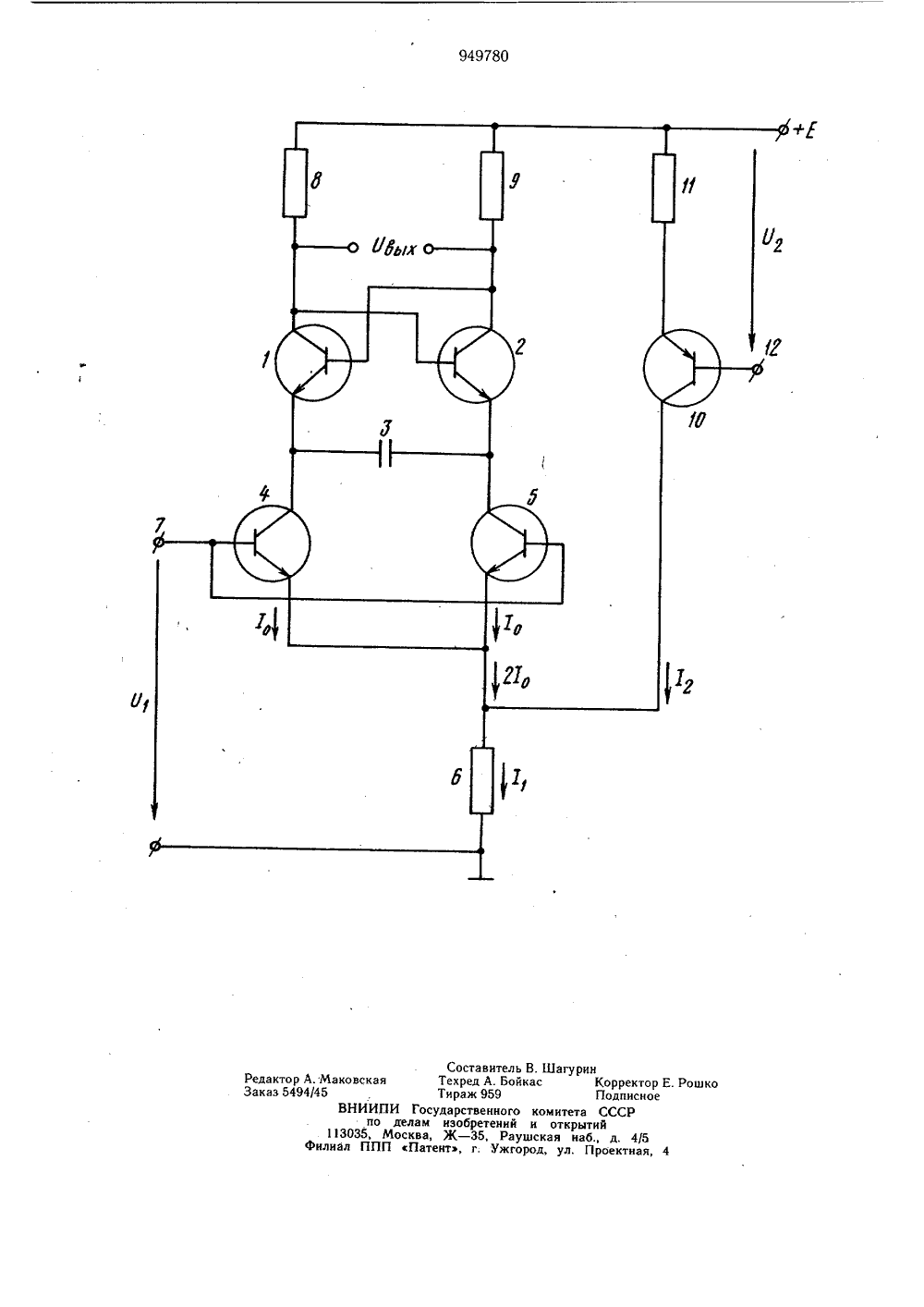

О П И С А Н И Е)949780ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспубликОпубликовано 07.08.82. Бюллетень29Дата опубликования описания 07.08.82 лв делам кзобретекий и открытий(54) УПРАВЛЯЕМЫЙ ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и измерительной техники, в системах фазовой автоподстройки частоты для получения высокостабильных колебаний прямоугольной формы.Известны автогенераторы, построенные на основе мультивибратора с эмиттерной связью, в которых времязадающий конденсатор то заряжается, то разряжается током постоянной величины 1.Недостатком указанных схем является низкая стабильность частоты в диапазоне температур, что объясняется зависимостью тока, заряжающего и разряжающего конденсатор, от температуры.Наиболее близкий к предлагаемому генератор импульсов содержит транзисторный мультивибратор с эмиттерным времязадающим конденсатором и управляющими транзисторами в эмиттерных цепях основных транзисторов, базы управляющих транзисторов объединены и подключены к первой управляющей шине, а эмиттеры также объединены и подключены через резистор к общей шине 12),Недостатком такого генератора являетсянизкая температурная стабильность.Цель изобретения - повышение температурной стабильности.Поставленная цель достигается тем, чтов управляемый генератор импульсов, содержащий транзисторный мультивибратор с эмиттерным времязадающим конденсатором и управляющими транзисторами в эмиттер Оных цепях основных транзисторов, базы управляющих транзисторов объединены и подключены к первой управляющей шине, а эмиттеры также объединены и подключены через резистор к общей шине, введены дополнительные транзистор, резистор и вторая управляющая шина, причем коллектор дополнительного транзистора подключен к эмиттер ам управляющих транзисторов, база - к второй управляющей шине, а эмиттер через дополнительный резистор соединен с шиной питания.На чертеже представлена схема импульсов генератора.Генератор содержит мультивибратор сэмиттерной связью. Транзисторы 1 и 2 образуют усилительный каскад с положитель 949780формула изобретения 25 эбьээя 6 1 ьбг эб ЬЭ Ойп ной обратной связью, для чего коллектор транзистора 1 соединен с базой транзистора 2, а коллектор транзистора 2 - с базой транзистора . 1. Времязадающий конденсатор 3 включен между эмиттерами транзисторов. и 2. Транзисторы 4 и 5 совместно с резистором 6, включенным в их общую эмиттерную цепь, образуют источник тока, величина которого пропорциональна управляющему напряжению, подаваемому на закороченные между собой базы транзисторов 4 и 5 (клемма 7). Резисторы 8 и 9, включенные в коллекторные цепи транзисторов 1 и 2, являются нагрузочными. Дополнительный транзистор 10 типа р-п-р с дополнительным резистором 11, включенным в его эмиттерную цепь, является термокомпенсирующим каскадом, На базу транзистора 10 подается управляющее напряжение .)г (клемма 12), позволяющее изменять величину его коллекторного тока.Генератор работает следующим образом.Времязадающий конденсатор 3 попеременно заряжается и разряжается через открываемые поочередно транзисторы 1 и 2 током 16, величина которого регулируется управляющим напряжением. Скорость перезаряда конденсатора 3 определяет частоту колебаний автогенераторао= К 16Для компенсации изменения тока 1 о в диапазоне температур в схему автогенератора включен дополнительный транзистор О, коллектор которого соединен с эмиттерами транзисторного источника тока,Принцип температурной компенсации можно пояснить, используя следующие соотношения:-1ь - 32 где 1.бьэ 4 и 1 Ьэ,о - напРЯжениЯ на откРытых эмиттерных переходах транзисторов 4 и 10 соответственно.Эти напряжения зависят от температуры.Тогда У, - Уьэ 4 юг - 1 ьэо,16=2 Н 6 гЯп э 1 бобьб + 1 ьбэээсТ 2 К 6 ДТ 21 и., дТ илис 16 1 Убд 1, ьэодТ 2 Яь Т 2 Вп ТПри равенстве сопротивлений резисторовЙ 6 = Кп получимйоьэ 1 о ьэ+)ЬТ гх 6 Т Из послгднего выражения следует, что для обеспечения постоянства тока 1 о в диапазоне температур необходимо обеспечить равенство напряжений на открытых эмиттерных переходах Ьэ 4 = )Ьэ 5 = 14 эщ, что достигается при равной площади эмиттеров установкой управляющего напряжения такой величины, чтобы обеспечить равенство токов через эмиттерные переходы,,Таким образом, включение термокомпенсирующего каскада позволяет исключить влияние изменения тока 1 о на стабильность частоты генерируемых колебаний в широком диапазоне изменения температуры. Управляемый генератор импульсов, содержащий транзисторный мультивибраторс эмиттерным времязадающим конденсатором и управляющими транзисторами в эмиттерных цепях основных транзисторов, базыуправляющих транзисторов объединеныи подключены к первой управляющей шине,а эмиттеры также объединены и подключенычерез резистор к общей шине, отличающийсятем, что, с целью повышения температурнойстабильности, в него введены дополнительный транзистор, резистор и вторая управляющая шина, причем коллектор дополнительного транзистора подключен к эмиттерам управляющих транзисторов, базак второй управляющей шине, а эмиттер че 40 рез дополнительный резистор соединен сшиной питания.Источники информации,принятые во внимание при экспертизе1. Яковлев В. Н. Импульсные генераторы45 на транзисторах, Техника, 1968, с. 119,2. Гребен А. Б. Проектирование аналоговых интегральных схем. М., Энергия,1976, с. 203.Редактор Заказ 549 Маковская5ВНИИПИпо д1 3035, Моилиад ППП Составитель ВТехред А. БойкаТираж 959 Государств лам изобре ква, Ж - 3 Патент, г енного ко гений и 5, РаушсУжгород агурин Корректор Е. Рошко Подписное итета СССР открытий я на 6., д. 4/5 ул Проектная
