H01F — Магниты; индуктивности; трансформаторы; выбор материалов, обеспечивающих магнитные свойства
Устройство для смывки лакокрасочных покрытий с выводов электрических катушек
Номер патента: 136430
Опубликовано: 01.01.1961
Автор: Крапивин
МПК: B08B 1/04, H01F 41/10
Метки: выводов, катушек, лакокрасочных, покрытий, смывки, электрических
...растворителем, Щетки накрыты кожухом б с прорезью, через которую вводятся контактные зажимы, подлежащие замывке. Валик 4 пустотелый, через него проходит валик 3. Валики получают вращение от червячных колес 7 и 8, жестко сидящих на валиках 3 и 4. Червяки 9 и 10 смонтированы в подвижных каретках 11 и 12. На последних жестко закреплены зубчатые рейки 18 и 14, которые находятся в зацеплении с шестерней 15, жестко связанной с кривошипным валиком 1 б. От электродвигателя через ременную передачу вращение передается на шестерню 17, находящуюся в зацеплении с шестернями 18 и 19, которые передают ванием о такие136430 вращение червякам 9 и 1 О, червячным колесам 7 и 3 и валикам 3 и 4, на которых закреплены щетки.Одновременно через кривошип 20,...
Линейный датчик импульсов тока короткого замыкания в линиях электропередачи
Номер патента: 136452
Опубликовано: 01.01.1961
Автор: Квачев
МПК: H01F 38/30
Метки: датчик, замыкания, импульсов, короткого, линейный, линиях, электропередачи
...из изолированного провода и является вторичной обмоткой трансформатора тока, роль первичной обмотки которого играет один или несколько витков линейного провода 4, намотанного на шейку изолятора. Для защиты от механических повреждений и атмосферного влияния вторичная катушка помещена в углубление между стержнем крюка и внутренней юбкой изолятора. Такая система представляет сооой упрощенный трансформатор тока с разомкнутой магнитной системой,Концы вторичной обмотки соединяются с отключающим устройством коммутационного аппарата, установленного в питающем конце линии электропередачи.При увеличении тока в линии электропередачи сверх установленного предела, ток во вторичной обмотке возрастает и таким образом создается импульс для...
Однофазный плавнорегулируемый подмагничиваемый трансформатор
Номер патента: 136454
Опубликовано: 01.01.1961
Авторы: Окунь, Сергеенков
МПК: H01F 29/14, H01F 30/02
Метки: однофазный, плавнорегулируемый, подмагничиваемый, трансформатор
...расширяет пределы регулирования напряжения, уменьшает вес и потери энергии.На фиг, 1 изображена в двух проекциях магнитная система описываемого трансформатора; на фиг. 2 - схема включения обмоток.Как видно из фиг. 1, предлагаемый однофазный трансформатор имеет объединенную трехстержневую магнитную систему, в которой магнитный поток, проходящий по неподмагниченному стержню у, равен геометрической сумме магнитных потоков на подмагниченных стержнях а и р. Это достигается тем, что перв 11 чная обмотка Р 1 стержня у включается параллельно .с последовательно соединенными первичными обмотками У 1, и. Р 1 р стержней а и р, а все вторичные обмотки соединяются последовательно, причем вторичная обмотка Узр стержня р включается согласно со...
Образцовый измерительный дроссель для люминесцентных ламп
Номер патента: 136470
Опубликовано: 01.01.1961
Автор: Алиханиди
МПК: H01F 17/06, H05B 41/02
Метки: дроссель, измерительный, ламп, люминесцентных, образцовый
...Поэтому для обеспечения плавности и требуемой точности регулировка осуществляется как количеством пластин магнитного шунта, так и шириной стержня этих пластин. Пластины с большей величиной стержня служат для грубой регулировки, пластины с меньшей шириной стержня, располагаемые ближе к ярму, служат для более точного регулирования. Для защиты от механических повреждений и влияния внешних магнитных полей устройство закрывается кожухом из ферромагнитного материала и заливается оитумом (за исключением окна между каркасом катушки и ярмом).Предмет изобретенияОбразцовый измерительный дроссель для люминесцентных ламп, выполненный с магнитопроводом броневого типа и с катушкой, наложенной на средний стержень, между концом которого и ярмом...
Балластный дроссель для включения люминесцентных ламп в трехфазную сеть
Номер патента: 136471
Опубликовано: 01.01.1961
Авторы: Зельдов, Земель, Хаймсон
МПК: H01F 17/04, H05B 41/02
Метки: балластный, включения, дроссель, ламп, люминесцентных, сеть, трехфазную
...балластный дросссль, через общий участок магнитопровода которого протекают магнитные потоки, создаваемые тремя обмотками, включенными в разные фазы и сдвинутые по фазе на 120.На фиг. 1 показана схема включения трех люминесцентных ламп в сеть 3-фазного тока; на фиг. 2магнитопровод,Лампы могут быть включены звездой с нулевым проводом или треугольником - без нулевого провода. Зажигание ламп осуществляется как по стартерной, так и по бесстартерной схеме. Для включения трех ламп используется многостсржневой балластный дроссель, На основных стержнях магнитопровода дросселя размещаются катушки Воздушные зазоры не регулируются, При включении люминесцентных ламп по предлагаемой схеме работа каждой лампы практически не зависит от горения других...
Приспособление для предохранения наматываемого провода от обрыва
Номер патента: 136472
Опубликовано: 01.01.1961
Автор: Иванушкин
МПК: B65H 63/04, D03D 51/28, H01F 41/06 ...
Метки: наматываемого, обрыва, предохранения, провода
...рычагом и управляющего приводом станка.С целью повышения эффективности защиты, обеспечиваемой применением подобных приспособлений, предлагается для удержания подпружиненного рычага в рабочем положении применить прикрепленный к его короткому плечу отрезок того же провода, который наматывается. Этот отрезок провода обрывается при увеличении натяжения наматываемого провода выше предельного значения и автоматически приводит в действие выключатель, отключающий привод станка.На чертеже, изображающем кинематическую схему предлагаемого приспособления, приняты следующие обозначения:1 - наматываемый провод, 2 - направляющий ролик, 3 - 1-оворотный рычаг с роликом на конце, 4 - пружина, 5 - удерживающий отрезок провода, б - контакты...
Переменная индуктивность
Номер патента: 136791
Опубликовано: 01.01.1961
Автор: Леонов
МПК: H01F 21/00
Метки: индуктивность, переменная
...отрезки коака первого отрезка соединена я жила второго отрезка соеполненн резков л раметра подвижн щаяся ния диа ны инду ЗКОВ ЛП 1 метрами .трснняя жил , а внутрення первого. сиальной линии, у которыс наружной оболочкой втородинена с наружной оболочко орректор С. каверина Текр Редан;р Н. С. Кутафи Гарнухи бьем 0,18 нзд. л 11 ена 4 кзн. Фсрмат сим. 71 Г:,108/,а 1 нракк 800 ете по делам изобретений и Совете Министров СССР тр, М. Черкасский пер., д.2/6 ва,ткрытий Типография ЦБТИ Комитета по делам изобретений при Совете Министров СССР, Москва, Петровк Л.т,. - :4 " 1- - -Ь1 е Ы. - действующая индуктичность перемычки,В верхнем положении контакт ной подвижной перемычки 3, соо; - оветствующем максимальной велпчп,l Hе индуктивности, ее...
Магнитомягкий сплав
Номер патента: 136887
Опубликовано: 01.01.1961
МПК: C22C 38/08, H01F 1/147
Метки: магнитомягкий, сплав
...электросопротивленип 0,8 - 0,9 омля обладают недостаточной магнитной проницаемостью: ра= =2500 - 3000 г/э и р,=20000 - 25000 г/э (для толщины 0,02 - 0,1 и,и).В предложенном магнитомягком сплаве на железной основе, содсржащем никель, кремний, марганец и углерод, сочетаются высокие показатели удельного электросопротивлснпя, достигающего 1,0 - 1,1 от и,и/и, с повышенной магнитной пронпцаемостью: 1 с= - 4000 - 6000 г/э и р, = - = 50000 - 70000 г/э (для толщины 0,02 - 0,1 нл).Этот сплав обладаст повышешой пзносостойкостью (на 20 - 25%), имеет хорошие технологические свойства и пз него можно получить холоднокатаную ленту любой толщины,Указанные преимущества сплава обеспечиваются составом входящих в него компонентов, содсржагцихся в...
Устройство для механизированной шихтовки стальных листов статоров электрических машин
Номер патента: 137171
Опубликовано: 01.01.1961
Автор: Бергер
МПК: H01F 41/02, H02K 15/02
Метки: листов, машин, механизированной, стальных, статоров, шихтовки, электрических
...шихтовочного знака,На фиг. 1 изображено предлагаемое шихтовочное устройство; на фиг, 2 - ловитель, применяемый при шихтовке жести, имеюшей пазы по наружному диаметру.На основании 1 смонтированы электродвигатель 2, ловитель 3, ременной привод 4, шестеренчатый редуктор 5, приемный бункер б, несколько ведущих взаимно параллельных винтов 7, образующих цилиндрическую поверхность горизонтального лотка с радиусом, соответствующим радиусу шихтуемых листов. приемный лоток 8 и щиток 9.Л 0 137171Жесть, поданная (вручнун) или автоматически) в бункер б, попадает на вращающиеся винты 7 и начинает вращаться, одновременно перемещаясь по резьбе винтов к приемному лотку 8, Ловитель 3, прижимаясь к жести по наружному диаметру, заскакивает в ее...
Маломощный трансформатор
Номер патента: 137178
Опубликовано: 01.01.1961
Автор: Бальян
МПК: H01F 27/08, H01F 27/30, H01F 41/02 ...
Метки: маломощный, трансформатор
...заполнения окна медью) зависит от геометрических соотношений сердечников используемых рядов, соотношения цен на сталь и медь и вида решаемой задачи (снижение стоимости или стоимости и веса).Практически в большинстве случаев оптимальные коэффициенты заполнения окна медью в 1,5 - 2 раза ниже, чем обычно принимаемыеДля трансформаторов повышенной частоты, с целью снижения веса, предлагается также искусственно уменьшить коэффициент заполнения сердечника сталью против обычно осуществляемых вели. чин, именно до значений О,б 5 - 0,8. Оптимальные коэффициенты заполП р едм ет изобретения 1, Маломощный трансформатор с медными катушками прямоугольной формы для питания радиотехнической аппаратуры, собираемый на сердечнике из нормализованного...
Феррорезонансный стабилизатор напряжения
Номер патента: 137179
Опубликовано: 01.01.1961
Автор: Альтшуль
МПК: G05B 5/00, H01F 27/38, H02M 5/10 ...
Метки: стабилизатор, феррорезонансный
...реактивной мощности конденсатора С получать более широких пределов стабилизации и большую точность стабилизации по сравнению с известными стабилизаторами подобного рода. При неизменной реактивной мощности конденсатора и сохранении диапазона и точности стабилизации обеспечивается снижение потерь в стали и улучшение формы кривой стабилизированного напряжения (вследствие уменьшения насыщения), а при сохранении неизменными электрических параметров - позволяет уменьшить реактивную мощность конденсатора, вес активных материалов и габаритные размеры стабилизатора. Предмет изобретения феррорезонансный стабилизатор напряжения с параллельным включением насыщенного дросселя и конденсатора, отл ич а ющи й с я тем, что, с целью улучшения...
Трансформатор для питания измерительных мостов переменного тока
Номер патента: 137182
Опубликовано: 01.01.1961
Автор: Гурович
МПК: G01R 17/10, H01F 19/00
Метки: измерительных, мостов, переменного, питания, трансформатор
...мостов переменного тока.Между первичной и вторичной обмотками 1 и 2 трансформатора в виде экрана расположена дополннгельная обмотка 3, которая нагружается на потенциометр 4 с заземленным ползуном 5.Первичная обмотка 1 трансформатора подключается к зажимам питающего генератора, а вторичная 2 - питает измерительный мост 6, вершина 7 которого через выключатель 8 соединена с землей,К цепи, соединяющей мост 6 со вторичной обмоткой 2 трансформатора, подключены распределительные емкости С, и С;, соединяющие цепь вторичной обмотки 2 с землей, а также с витками остальных обмоток трансформатора, находящихся под напряжением,Посредством ползуна 5 потенциометра 4 осуществляется регулировка емкостей С, и С 2.Симметрирование схемы...
Трансформатор для индукционного нагрева
Номер патента: 137202
Опубликовано: 01.01.1961
Автор: Тихомиров
МПК: H01F 21/06
Метки: индукционного, нагрева, трансформатор
...Перемещение сердечника производится гидрав матическим приводом с цилиндром 7,Для уменьшения габаритных размеров трансф часть 2 сердечника совмещена со штоком поршня 8 Первичные обмотки 9 с токоподводами 10 секц но включать и параллельно, и последовательно. В имеет контактные колодки 12, ато зрезе; н 1 и 2. Часть й стали, с овой муки. оксидной с секционных 1 сердеч клеенног" Часть 2 олы, Г 1 о кожухов 1 ии вмест щих б, од с охлади- временно ическим не орматора ферритовая цилиндра 7.ионированы, Их можторичная обмотка 11 ОПИСАНИЕ ИЗОБРЕТЕНИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ137202 Гидравлический или пневматический привод автоматически включается ири переклкчении секций обмотки 9 с параллельного на последовательное сссдиисиие в зависимости от...
Способ изготовления плосковитковых спиралей
Номер патента: 137580
Опубликовано: 01.01.1961
Автор: Нактинас
МПК: H01F 41/00
Метки: плосковитковых, спиралей
...режущей кромкой и заканчивается упорной гранью. Известен способ изготовления плосковитковых спиралей путем навивки на пружинонавивочных станках.Предложенный новый способ изготовления плосковитковых спиралей путем подрезания специальной трубчатой заготовки на токарном станке подрезным резцом, Угол передней грани резца около 50, задней грани около 10, а сливная плоскость начинается режущей кромкой и заканчивается упорной гранью.Нарезание спиралей осуществляется при специальных режимах резания.Предложенным способом можно получать спирали только из пластических материалов (например меди) и использовать их в элементах, не несущих силовых нагрузок, как-то магнитные катушки и другие элементы электрических приборов.На чертеже...
Сплав на железной основе для роторов гистерезисных двигателей
Номер патента: 137947
Опубликовано: 01.01.1961
Автор: Раевская
МПК: C22C 38/12, H01F 1/00
Метки: гистерезисных, двигателей, железной, основе, роторов, сплав
...при одновременном введениисостав кобальта, кремния, марганца и углерода.Сплав содержит 12 кобальта, 14/, вольфрама, до 0,05/, углердо 0,4% кремния, до 0,3% марганца, остальное - железо.Магнитные свойства сплава повышаются в случае надлежащетермической и механической обработки, Рекомендуется подвергать сгорячей прокатке до толщины 1,5 - 3,0 мл, затем закалке с 1200, пдующей холодной прокатке с обжатием в 40 - 60",и заключительотпуску при 650 - 750.После такой обработки сплав обладает следующими гисми свойствами: коэффициент выпуклости петли гистерезисаудельные гистерезисные потери на 1 эрстед - 2000 - 2500 эСплав выпускается в виде холоднокатаного листа и предся для изготовления активной части роторов гистерезисныхс малыми (30 - 40...
Полуавтомат для рядовой намотки микропроводом электрических катушек
Номер патента: 137968
Опубликовано: 01.01.1961
МПК: B65H 54/02, B65H 54/32, H01F 41/06 ...
Метки: катушек, микропроводом, намотки, полуавтомат, рядовой, электрических
...уменьшающего длину хода проводоводителя, Ло 137968Основной его частью служит винт 1 резьба на котором выполнена в разные стороны, т, е. на одной половине правая, на другой - левая с одинаковым шагом, На винте расположены два ползуна 2 и 3, к которым крепятся электрические контакты реверса. Ползуны не вращаются, но могут перемещаться вдоль оси винта, скользя по планке 4.При вращении виконта ползуны с контактами, управляющими проводоводителем, сдвигаются или раздвигаются, регулируя тем самым ширину намотки.Поворот винта 1 осуществляется автоматически электродвигателем Б, который посредством шестерен соединен с ним, Электродвигатель - реверсивный, при подаче на него напряжения разных знаков винт вращается в ту или другую сторону,...
Способ получения многокомпонентных ферромагнитных пленок катодным распылением
Номер патента: 138791
Опубликовано: 01.01.1961
Авторы: Иванов, Сиротенко, Спивак
МПК: C23C 14/36, H01F 10/20, H01F 41/18 ...
Метки: катодным, многокомпонентных, пленок, распылением, ферромагнитных
...пленки и уск гнитный материал под поле. Известны способы получения многокомпоненым распылением. Однако эти способы не позвки однородного состава.Для получения более однороднпроцесса распыления предлагаетсяромагнитный материал подвергаютном поле,По предлагаемому способу ферромагнитные пленки получают в газоразрядной плазме при большой плотности тока и низком давлении, Плазма в инертном газе - криптоне создается в трехэлектродной трубке, куда в пространство между катодом и анодом вводят образцы. На образцы подают отрицательные относительно катода потенциалы. На расстоянии 2 - 3 сл от распыляемого образца помещают стеклянную подложку, на которую осаждают распыляемый материал. Подложку подогревают спиралью, питаемую электрическим током....
Катушка индуктивности
Номер патента: 138976
Опубликовано: 01.01.1961
Автор: Сенченков
МПК: H01F 17/06
Метки: индуктивности, катушка
...достигается изменением взаимного расположения одной полови ны сердечника по отношению к другой.Такое выполнение сердечника позволяет упростить технологию его изготовления и уменьшить габариты, На чертеже изображен магнитный сердечник катушки.Сердечник состоит из двух тороидов 1 и 2 с изоляционной прокладкой 8 в виде шайбы толщиной 0,1 - 0,2 мм, Тороиды имеют воздушные зазоры 4 и 5 величиной 1 - 1,5 мм. Магнитную проницаемость сердечника регулируют изменением взаимного расположения воздушных зазоров 4 и 5.Так, например, максимальной проницаемостью сердечник будет обладать тогда, когда один тороид повернут по отношению к другому на 180. Плавное изменение магнитной проницаемости .сердечника достигается применением изоляционной прокладки...
Способ регулировки величины индуктивности катушек
Номер патента: 138978
Опубликовано: 01.01.1961
Автор: Бирманас
МПК: H01F 41/04, H05K 1/16
Метки: величины, индуктивности, катушек, регулировки
...регулировки величины индуктивн яционной плате, отличается,от изве 1 ваются слоем лака-клея, в качеств тся магнитные или металлические атериалы. Применение такого лак сс регулировки величины индуктивн ости катустных тем, е наполни. немагнит-клея знасти печати наносится на нее ндуктивность катушмагнитные свойст тивности катушки лак-клеобходимости увеличить ис наполнителем, имеющиедующего состава: 0 - 50% - 30/ - 20% еррит маркилей БФ пирт катушк ить индуктивность1 ости 0,6 - 0,7 якгн именяется лак-клего порошка. Такой ки примерно нашек. воляет увеличении индуктивдуктивности иого немагнитноив ность катуштивности кату лак-клеи по07 о при зна1 ЕНЫПЕНИЯ Иметалличесзить индукчениях инду Такоио наДля ув видеет сни(е зна мер ит 1 с...
Станок для изолирования стержней турбои гидрогенераторов
Номер патента: 138997
Опубликовано: 01.01.1961
МПК: H01F 41/12, H02K 15/04
Метки: гидрогенераторов, изолирования, станок, стержней, турбои
...станка. Внутри каретки установлен приводной электродвигатель и вариатор для регулировки скорости.Движение каретки осуществляется постанине 9 станка. На станине установлены кронштейны 10, поддерживающие стержень, Станина выполнена раздвижной в средней части. Концевые части станины могут поворачиваться,Предмет изобретения Редактор М. П. Золотарев Техрсд Т. П. Курилко Корректор Ю. М. Федулова Объем 0,18 изд. л. Цена 4 коп. Формат бум, 70 Х 108/и Тираж 1100 ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР, Москва, Центр, М. Черкасский пер., д. 2/6Поди. к пен. 16 У 11.6 гЗак 7822 Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров ГССР Москва Петровка, 14, Станок для изолировки стержней...
Способ крепления короткозамкнутых колец в сердечниках электромагнитных коммутационных аппаратов
Номер патента: 139013
Опубликовано: 01.01.1961
МПК: H01F 7/12, H01H 50/46
Метки: аппаратов, колец, коммутационных, короткозамкнутых, крепления, сердечниках, электромагнитных
...упругий элемент выполнен в виде фасонной де. тали, насаженной на короткозамкнутое кольцо, охватываемое крепежным хомутом.На фиг. 1 показано крепление короткозамкнутого кольца, вид сбоку; на фиг. 2 - то же, вид спереди.В пазах сердечника 1 вложено короткозамкнутое кольцо 2, лобовая часть которого отогнута вниз и охвачена упругим (резиновым) элементом 3, который с помощью крепежного хомута 4 прочно укреплен на сердечнике магнита,Короткозамкнутое кольцо уложено в пазы сердечника с зазорами, величина которых несколько больше, чем наибольшая величина возможных колебаний короткозамкнутого кольца, при работе магнита. Возможные деформации сердечника магнита (расплющивание, расслаивание) не влияют на сохранение формы и прочности...
Способ изготовления тороидальных отклоняющих систем
Номер патента: 139023
Опубликовано: 01.01.1961
Авторы: Маркович, Ольховицкий
МПК: H01F 41/04, H01J 29/70, H01J 9/236 ...
Метки: отклоняющих, систем, тороидальных
Устройство для намагничивания изделий
Номер патента: 139136
Опубликовано: 01.01.1961
Авторы: Бутузов, Кашуба, Маркелов, Окладнов, Тамарин
МПК: G01N 27/82, H01F 13/00
Метки: намагничивания
...заключается в том, что магнит устройства снабжен коробчатым кольцевым экраном, расположенным в его средней части н выполненным из магнитного материала; причем экран прикрывает ленту в процессе намагничивания изделий.На чертеже схематично представлена конструкция устройства.Устройство состоит из сердечника 1 магнита, играющего роль оси, полюсов 2 магнита, обмотки 3 магнита, опор 4, рукоятки 5, подкладки б и кольцевого коробчатого экрана 7. Экран выполняется из магнитного материала и монтируется в средней части магнита. Питание магнита осуществляется через провода 8, щетки 9 и коллектор 10. При намагничивании изделия 11 магнит по поверхности последнего прокатывается своими полюсами. Дефектуемая поверхность изделия покрывается...
Система охлаждения магнитного усилителя
Номер патента: 139342
Опубликовано: 01.01.1961
Автор: Топровер
МПК: H01F 27/08
Метки: магнитного, охлаждения, усилителя
...вертикальные ребра для отдачи тепла с поверхности усилителя 2 и внутреннис горизонтальныс ребра 3 для лучшей отдачи теплового потока нз центральных частей усилителя и уменьшения перепадовтемпературы внутри него,Магнитопроводы с наложенными на них рабочими обмотками помсщяОтся Внутри цилиндрического корпуса. Один нз магнитопроводов,.",располагается выше горизонтальных ребер, а второй нигкв. Выводырабочих обмоток нижнего магнитопровода пропускаются через отВсрстия и стснкс корпуса. Обмотки унрявлсния няклядыВЯ 10 тся между11 я ружеым 1 Всртикя,ьнмг реозам 1 Охи а ждсния.Корпус изготавливается разрезны 1 лчя плотного Об:вата рабо 11 ихОбмоток. Лля улучшения теплоотвода магнитный усилитель в сборе рекомсн,:гу тя пропитать кампаундом,М...
Магнитопровод соленоидного молотка
Номер патента: 139622
Опубликовано: 01.01.1961
Авторы: Ряшенцев, Тимошенко, Фролов
МПК: B25D 13/00, H01F 3/02
Метки: магнитопровод, молотка, соленоидного
...молотка, отличаю и габаритов молотка пр зготовления, ярмо магии тых в виде пустотелого ц Для соленоидных молотков применяются магнитопроводы, выполняемые по типу сердечников обычных трансформаторов.Отличительной особенностью предложенного магнитопровода является то, что его ярмо выполняется в виде пустотелого цилиндра, изготавливаемого из листов электротехнической стали, Предложенная конструкция магнитопровода упрощает технологию его изготовления, а также позволяет уменьшить вес и габариты молотка.На чертеже изображен предложенный магнитопровод. Он представляет собой пустотелый цилиндр, набираемый из полос электротехнической стали, смазанных клеем. Набранный таким образом магнитопровод после сушки вставляется в корпус соленоидного...
Устройство для переключения ступеней вторичной обмотки трансформатора на электроподвижном составе
Номер патента: 139681
Опубликовано: 01.01.1961
Автор: Ребрик
МПК: B60L 15/00, H01F 29/04, H02P 13/06 ...
Метки: вторичной, обмотки, переключения, составе, ступеней, трансформатора, электроподвижном
...(левое положение якоря).Переключатель работает в нерабочую часть периода синусоидального тока. Переход на следующую (четвертую) ступень регулирования происходит аналогичным переключением во второй фазе,ключателя А переключается цепь положение якоря) в нечетное по139 б 81Быстродействующий электромагнитный переключатель (фиг, 2) содержит магнитопровод 1 с расположенными на нем двумя катушками 2 силовой цепи. На якоре д укреплен подвижный контакт 4, замыкающийся с одним из двух неподвижных контактов б.Пружиной 6 якорь фиксируется в одном из двух крайних положений. Для переключения контактов переключателя используют пере.решение точки крепления пружины б из положения А в положение Б (см. фиг. 1), Якорь переключателя, притягиваемый...

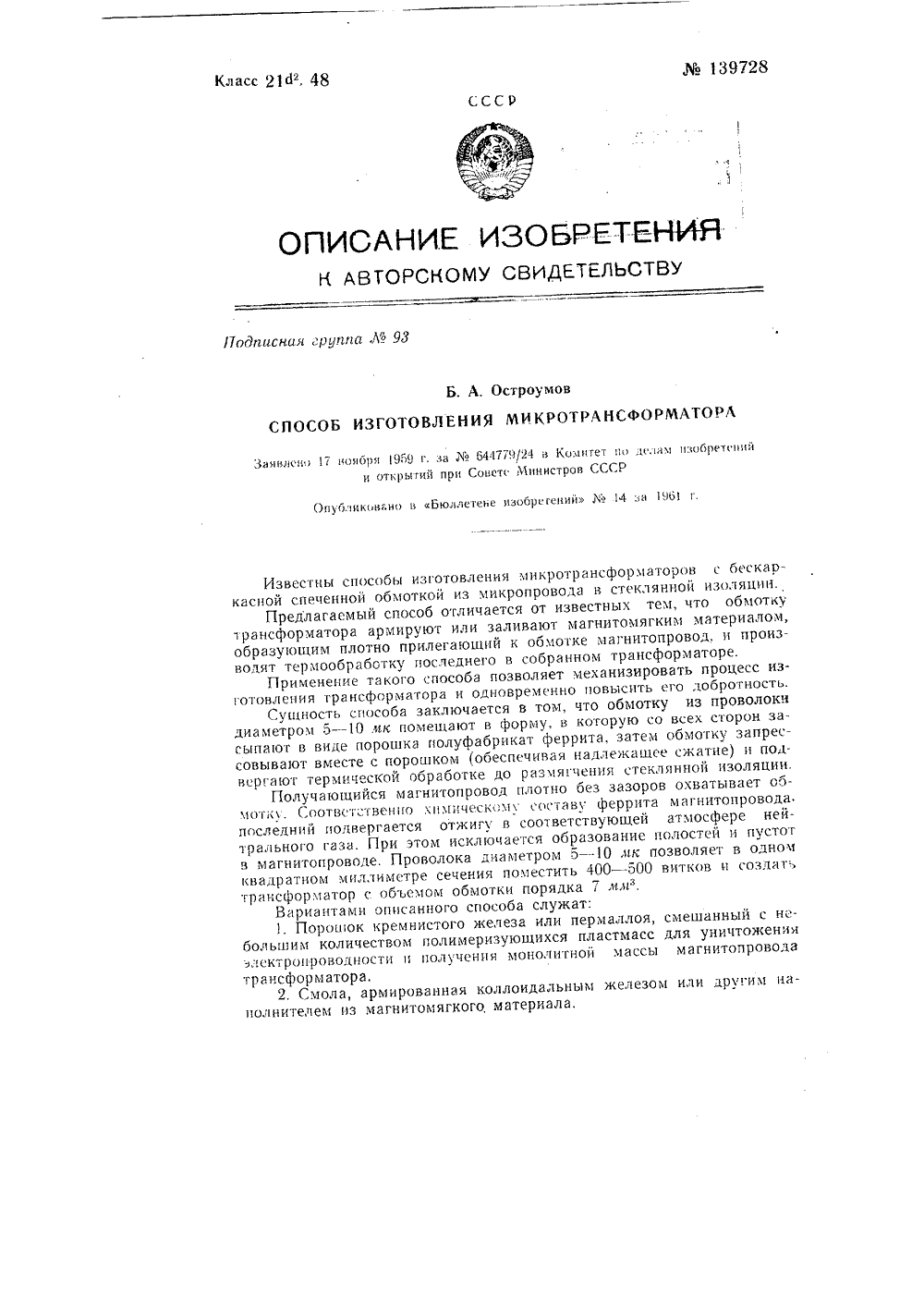

Способ изготовления микротрансформатора
Номер патента: 139728
Опубликовано: 01.01.1961
Автор: Остроумов
МПК: H01F 41/02
Метки: микротрансформатора
...магнитопровод плотно без зазоров охватывает обСоответственпо химическом, составу феррита магниторовода. последний подвергается отжигу в соответствующей атмосфере нейтрального газа. При этом исключается образованиеолостей и пустот з магнитопроводе, Проволока диаметром 5 - 10 11 к позволяет в одном квадратном миллиметре сечения поместить 400 - 500 витков и создат; трансформатор с объемом обмотки порядка 7,ия 1 а.Вариантами описанного способа служат:1. Порошок кремнистого железа или пермаллоя, смешанный с небольшим количеством полимеризующихся пластмасс для уничтожения элсктропроводности и получения монолитной массы магнитороводатрансформатора.2. Смола, армированная коллоидальным железом или другим наолнителем из магнитомягкого...
Подвесной трансформатор тока для высоковольтных сетей
Номер патента: 139729
Опубликовано: 01.01.1961
Автор: Катаргин
МПК: H01F 27/02, H01F 27/32, H01F 38/30 ...
Метки: высоковольтных, подвесной, сетей, трансформатор
...не даря надежной4 кольца распосто- Пла- перит стекло к корпусу ектросети редмет изобретен и весной трансформатор тока для высоковольтных сетей, содерамкнутый кольцевой сердечник с вторичной обмоткой, запресП кашиИзвестные типы трансформаторов тока из-за большого объема и еса изоляции имеют большие габариты и высокую стоимость,Предлагаемый трансформатор отличается упрощенным устройстом, Это достигается тем,что его изоляционная оболочка имеет фору кольца с радиальным и суживаюшимся к концу отростком, внутри оторого расположены выводы вторичной обмотки. Материал кольца ыбран по условиям электрической прочности над пробой, а материал тростка - по условиям прочности на скользящий разряд.По заключению Свердловского совнархоза предлагаемая...
Способ выполнения непрерывной дисковой обмотки трансформатора
Номер патента: 139730
Опубликовано: 01.01.1961
Автор: Калиниченко
МПК: H01F 41/02, H01F 41/06
Метки: выполнения, дисковой, непрерывной, обмотки, трансформатора
...быть не целое число витков), и по числу катушек (может быть и нечетное число катушек), В каждую катушку в один проходможет быть вложено 1, 2, 3 и т. д. витка, благодаря чему представляетсядостаточный выбор вариантов раскладки обмоток.При этом всегда один конец обмотки находится в нижнем слое, авторой - в верхнем. Если необходимо иметь оба конца в верхнем слое,либо оба в нижнем, обмотку наматывают двумя половинамисоответственно от середины или от концов с одной пайкой между половинами.Если обмотка имеет в середине регулировочные отпайки, то регулиро.вочные катушки наматывают другим способом.ЛЪ 139730 Обмотка с увеличенной продольной емкостью нуждается в такой витковой изоляции провода, которая соответствует повышенным воздей. ствиям...
Параметрический стабилизатор тока
Номер патента: 139731
Опубликовано: 01.01.1961
Автор: Матюш
МПК: H01F 27/38, H01F 29/14, H02M 5/10 ...
Метки: параметрический, стабилизатор
...4 создается магнитный поток, который, выходя из стержня 4 и замыкаясь через стержни 8, 12, наводит э.д.с, только во вторичной обмотке 8. Под воздействие этой э.д.с. в короткозамкнутом контуре, состоящем из вторичной 8 и рабочей 5 обмоток, начинает проходить ток, и в сердечнике 1 создается второй магнитный поток, который замыкается через стержни 18, 12 и 14, но не заходит в стержень 4. В результате прохождения второго магнитного потока на полусекция 10, 11 обмотки 9, нарушается баланс э.д.с и на выходе стабилизатора появляется напряжение.Среднее значение тока в нагрузке 15, проходящего в результате возникновения этого напряжения, остается почти постоянным при изменении тока на входе стабилизатора в широких пределах. Это происхо139731 дит...
