H01F — Магниты; индуктивности; трансформаторы; выбор материалов, обеспечивающих магнитные свойства

Номер патента: 9018

Опубликовано: 30.04.1929

Автор: Кустов

МПК: H01F 21/02

Метки: витков, включенных, изменения, катушкам, самоиндукции, числа

...чертеже фиг. 1 изображает оощий ВЩ Г(РЕ;(,П(ГЕМ(ь НРИСПОСООЛЕНИЯ С(НН(У: фпг. 2 вил (го опере;ги.РО 555 е 1. е(гг 5(щий(.5 Пгь внтк(ы 1) кдтхп(- ки. Снибжаетс) Но Ок)уж(п"сти вь(реза)п. (ОГГГВЕТС(ВУЯ П(ИМИ (ЮРМЕ ПРОВ(ь;(ОВ и Рае стоюнл 50 мезк,) Ниткч(ми катушки, ро,н(кперо)5 е)ц 5)етс 5 вместе с мюй)(о 5 2 вло,п, по )асполо)кепн(ьм) параллельно (ерзу(ошей катушки стержгпо 3. (ч)гы)г)(н(ь вращ5(с 5, чш, Ои (боймы. 11 руж)гны 4 гере П,(Я(о)С 5 )Га ОО(ьйМЕ И СЕО;(ЬЗЯТ По С(ОР)К- нн) 3. тИи)п)5 )О,(иье вчгЕд) ед(уне 5,Стрелка О. укрепленная на ручке. указывает. Нри посняство шкглы на наружн),Л ПОВЕРХНОСГИ ЯЦИКД. ЧПС,Щ ВКЛОЧЕННЫХ В ;инный момент внтк(ьв. 11 р (, и е т н д т ( и т д.11 нн н(ьс(ксн н н(. е 5 п) Н)е( и ( мои(цтк-...

Номер патента: 9520

Опубликовано: 31.05.1929

Автор: Мюнстерлейдт

МПК: H01F 29/08

Метки: регулируемый, трансформатор, электрический

...его ярмом последовательно соединенных со вторичною обмоткою 3 катушек 4, внутри которых вставлены железные сердечники б, могущие перемещаться вместе с железным ярмом 5, Катушки 4 могут быть также укреплены на сердечниках б и вместе с ними перемещаться,Магнитный поток катушек 4 замыкается через ярмо трансформатора 1, Изменением промежутка между сердечниками б и ярмом трансформатора 1, путем передвижения только сердечников б с ярмом 5 или вместе с катушками 4,заявленному 27 августа 1927 г19047).1 мая 1929 года. Действие патенталет от 31 мая 1929 года,достигается регулировка вторичной цепи трансфор Предмет патента.Электрический регулируемый трансформатор, характеризующийся тем, что он состоит из собственно трансформатора 1 1 неподвижно...

Номер патента: 9896

Опубликовано: 29.06.1929

Автор: Кремер

МПК: H01F 27/42, H01F 30/14

Метки: 2n-фазных, n-фазного, добавочного, помощью, трансформаторов

...чертеже фиг. 1 изображает общую схему устройства с добавочным трансформатором; фиг. 2 в схе включения первичных и вторичных обмоток трансформаторов, при которой устанавливаются требуемые сдвиги фаз; фиг. 3 в схе устройства для регулирования без добавочного трансформатора; фиг. 4 - то же.На фиг. 1 чертежа вторичные обмотки главного трансформатора 1 - б соединены между собой попарно у своих концевых клемм ХЕУ ХЯУ, и присоединены к трем фазам 1 У, К И 7 добавочного трансформатора Т. Напряжения этого добавочного трансформатора сдвинуты по фазе относительно напряжений вторичных сопряженных фаз главноготрансформатора на угол, равный половине угла между последними.фиг, 2 изображает то же устройство, при чем показаны также соответ....

Номер патента: 9947

Опубликовано: 29.06.1929

Автор: Зимин

МПК: H01F 21/12

Метки: катушка, переменной, самоиндукции

...край диска 3 и второй виток продолжается в томже направлении вокруг цилиндра 2. После второго оборота провод вновь переводится через край диска 3 на цилиндр 1, где мотается в том же направлении третий виток, и т. д. Таким образом, нацилиндре 1 поместятся все нечетные, а на ци. линдре 2 - все четные витки, Для удобства намотки цилиндры 1 и 2 могут быть снабжены закраинами, не показанными на чертеже, Для перекидывания витков через край диска 3 они каждый раз сдвигаются на угол3600, где ж есть общее числоиви провода закрепляется вблизи края диска 3, в начало провода - вблизи оси катушки 5Зачистив от изоляции участки провода, проходящие по наружному краю диска 3 и подводя к ним пружину 4, получают контакт, При вращении катушки вокруг...

Номер патента: 9971

Опубликовано: 29.06.1929

Автор: Улитовский

МПК: H01F 29/10

Метки: величины, вторичного, однофазного, поддержания, постоянным, предназначенный, трансформатор

...складываются, при чем с целью получения вторичного напряжения T, постоянным при разных вторичных токах и при меняющемся первичном напряжении г 1, между крайними сердечниками а и а и верхним ярмом У средних сердечников Ь и с имеются регулируемые воздушные зазоры е, е; при уменьшении первичного напряжеИЗОБРЕТЕН ния 7; или увеличении нагрузки трансформатора напряжение Рз уменьшается, так же, как и индукция вмагнитной системе. Для поддержания напряжения Т постоянным, указанные воздушные зазоры е, е помощью винтов й, й уменьшаются на требуемую величину, благодаря чему возрастает индукция в магнитной системе и напряжение 7 опять становится нормальным, В случае увеличения первичного напряжения или уменьшения нагрузки трансформатора для...

Номер патента: 10294

Опубликовано: 29.06.1929

Автор: Артемов

МПК: H01F 21/12

Метки: катушка, переменной, самоиндукции

...разнящихся на 90.Обмотка катушки изготовляется на каком-либо плотном каркасе с несколько бдльшими промежутками между витками, чем обычно. Затем катушка сверху заливается непроводя щей массой, образующей изолирующую оболочку, которая изнутри прорезается до меди витков двумя сходящимися у одного конца катуш- ки каналами Н, лежащими в одной .плоскости, наклонной к продольной оси катушки, Эти каналы с другого .конца соединяются с резервуаром ЛХ, содержащим ртуть, Катушка имеет два зажима Е и Г, из которых первый соединен непосредственно с началом провода катушки, а второй - через пластину е соединен со ртутью в резервуаре Л.При повороте катушки на горизонтальной оси, ртуть замыкает накоротко то или иное число витков проволоки и тем изменяет...

Номер патента: 10488

Опубликовано: 31.07.1929

Автор: Курд

МПК: H01F 27/24

Метки: железным, сердечником, составным, трансформатор, трехфазный

...наружной рамы К. Каждая из рамК К Кз состоит из четырех железных пакетов, а промежутки з между всеми тремя рамами, свободные от каких бы то ни было железных частей, использованы в качестве охлаждающих щелей. Одни концы обмоток К, Ив, Из высокого напряжения (обмотки низкого напряжения на чертеже не показаны), соответственно присоединены к зажимам Р, 5, 7, а другие конць 1 соединены в нулевую точку О.Наименьшее число образующихся магнитных цепей равняется трем, но может быть, также, и кратным трем, при чем каждая из магнитных цепей пронизывает витки катушек двух фаз трехфазной системы. Так, например, магнитная цепь рамы К, пронизывает обмотки И и И магнитная цепь рамы 1 К. - обмотки И и Иа магнитная цепь внешней рамы К, обмотки Из и...

Номер патента: 10491

Опубликовано: 31.07.1929

Автор: Школин

МПК: H01F 41/06, H02K 15/04, H02K 15/085 ...

Метки: катушечных, машин, обмоток, пазы, станок, статоров, укладки, электрических

...от приводного вала 59 через шестеренки 38 и 1 (фиг. 2).На задний конец муфты одет рычаг 2, который несет катушку 37 с обмоточной проволокой. На переднем конце муфты насажена шестерня 12, передающая через шестерни 11 и 35 (фиг. 1) вращение двум валикам 14 и 34. а шестеренка 44 - валику 18 (фиг.1 и 2). Валик 14 так же, как и валик 34, на конце снабжен эксцентриком 22, действующим на шатун 49 клина 24. Шатун 49 шарнирно связан с поршнем клина 46, входящим в стержень 47, Последний, перемещаясь в направляющей 23, внутри имеет пружину 45. Клин 24, шарниром 43 и пружиной 54, соединен со,стержнем 47, Пружина 53 служит для придания клину 24 бокового качания, Валик 18 также несет на конце эксцентрик 33, приводя им в действие систему...

Номер патента: 10579

Опубликовано: 31.07.1929

Автор: Иванов

МПК: H01F 41/04, H02K 15/04

Метки: катушек, машин, обмоток, электрических

...5 (фиг. 1 и 2) собраны щ валике 7, прикрепленном к планшайбе токарного станка таким образом, что медные угольники 5, могущие перемещаться на штифтах б, входящих в отверстие д угольников 5 и шаблона 3, в одном своем крайнем положении обра зуют реборды для поддержки наматываемых на шаблоны 2, 3 и 4 катушек, а в своем другом крайнем положении, получаемом поворотом валика 7, втягиваются внутрь и позволяют снять готовые катушки с шаблонов 2, 3 и 4.При изготовлении катушек предварительно к винту ж задней шайбы 1 (фиг. 1 и 2) привязывают три куска шпагата, которые пропускаются в боковой вырез г, затем,фиг.2 фиг. фиг. 5.ймг;4 ф" д,г г-. фиг.Б. . ф" Тип. Печатный Труд. обводятся вокруг валика 7, далее - в следующий вырез г и т. д....

Номер патента: 10580

Опубликовано: 31.07.1929

Автор: Петрунькин

МПК: B23K 9/00, B23K 9/06, H01F 29/10 ...

Метки: аппаратах, дуги, стабилизации, электросварочных

...поднятия электрода напряжение слишком медленно восстанавливается, и дуга может разорваться.Физически это явление объясняется тем, что, например, в момент зажигания дуги магнитный поток под действием противокомпаундной обмотки стремится к уменьшению своей величины и пересекает шунтовую и независимого возбуждения обфие Тнногряфия ЛСПО, Ленинград, Лештуков, 18 мотки, индуктируя в них токи, стремящиеся в свою очередь поддержать исчезающий поток в полюсах машин.При поднятии электрода явление повторяется, но в обратном порядке, и эти обмотки стремятся помешать возникновению потока.Предлагаемое изобретение предназначено для устранения вышеуказанного недостатка путем включения компенсирующих обмоток таким образом, чтобы возникающие в них,...

Номер патента: 10614

Опубликовано: 31.07.1929

Автор: Трофимовский

МПК: H01F 41/04

Метки: бескаркасных, катушек, самоиндукции

...су, хаий изопеском лванку, нмается ветокяй Нееатяяк, Моисеем, И в А.ртам егеафяа Предлагаемое изобретение касается способа изготовления бескаркасных катушек самоиндукции, при котором голый электрический провод протягивается через расплавленную изолирующую массу.Способ изготовления бескаркасных катушек самоиндукции заключается в сле-, дующем. Голый электрический провод протягивается через расплавленную изолирующую массу, после чего он посыпается песком и полуостывшим наматывается на болванку, с. которой уже готовая катушка. нимается после полмого ее остывания,Приспособлением для намотки цилиндрических катушек может служить обычый ручной станок, широко применяемый радиолюбительской технике при кустаром способе изготовления катушек. Способ...

Номер патента: 10711

Опубликовано: 31.07.1929

Автор: Щербаков

МПК: H01F 21/02

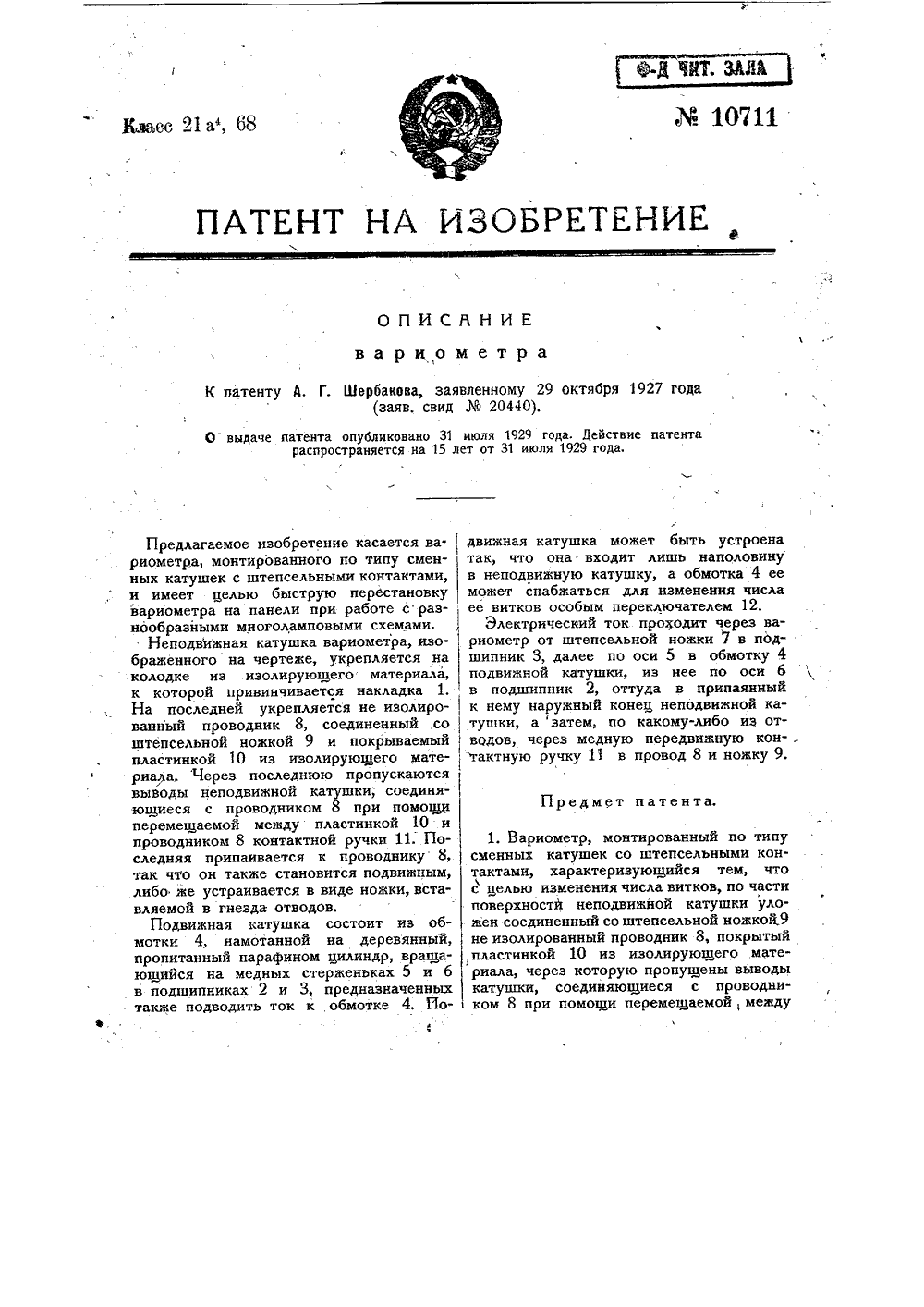

Метки: вариометр

...накладка 1. На последней укрепляется не изолированный проводник 8, соединенный ,со штепсельной ножкой 9 и покрываемый пластинкой 10 из изолирующего материала, Через последнюю пропускаются выводы неподвижной катушки, соединяющиеся с проводником 8 при помощи перемещаемой между пластинкой 10 и проводником 8 контактной ручки 11. Последняя припаивается к проводнику 8, так что он также становится подвижным, либо же устраивается в виде ножки, вставляемой в гнезда отводов.Подвижная катушка состоит из обмотки 4, намотанной на деревянный, пропитанный парафином цилиндр, вращающийся на медных стерженьках 5 и б в подшипниках 2 и 3, предназначенных также подводить ток к обмотке 4. Иодвижная катушка может быть устроена так, что она входит лишь...

Номер патента: 11092

Опубликовано: 30.09.1929

Автор: Дессауер

МПК: H01F 27/34

Метки: высокого, между, напряжений, низкого, обмотками, потенциалов, разности, трансформаторов, уменьшения

...е и у; изолировани от сети. Между обмотками, наиболее разнящимися между собою по уровням потенциалов, именно, вторичными обмотками су и ф трансформаторов и и о с одной стороны, а с другой в первичаы обмотхами д и Ь вспомогательных травсформаторов е и у; потенциал которых, напр., при коэффициевте трансформации 120:100000 Р; практически равен потенциалу земли, включено по ряду конденсаторов г, з и , я. От средних точек этих цепей конденсаторов отведены провода к первичным обмоткам у и т, имеющим низкое напряжение (например - 120 К). Таким образом, та и другая первичная обмотка У и т трансформаторов постоянно получает извне свой потенциал, зависящий от размеров конденсаторов г, 5 и 1, и.Обе вторичные обмотки р и д высшего напряжения...

Номер патента: 11175

Опубликовано: 30.09.1929

Автор: Улитовский

МПК: H01F 29/10, H01F 30/10

Метки: величины, вторичного, достоянной, поддержания, предназначенный, трансформатор

...воздушным регулируемым зазором, Подведенное к первичным зажимам 1 напряжение посылает ток 1 - главный взмагничивающий и регулнрозочный с. Навагничивающая и регулировочная обмотки соединены параллельно. Главный магнитный поток В, создаваемый током 1, разветвляется на две части; одна чйсть (В") идет со вторичной обмоткой, а другая часть (В") - в сердечник с регулировочной обмоткой; регулировочные же ампер-витки работают в таком направлении, что поток, создаваемый ими, ослабляет главный поток. В обыкновенном трансформаторе колебания вторичного напряжения происходят вследствие изменения величины пронизывающего вторичную обмотку магнитного :потока В", который изменяется в соответствии с изменением первичного напряжения, В данном случае...

Номер патента: 11215

Опубликовано: 30.09.1929

Автор: Ертель

МПК: H01F 41/04

Метки: дисковых, катушек, трансформаторов

...формы выполнения промежуточных вставок между витками дисковой катушки,Предлагаемый способ изготовления дисковых катушек для трансформаторов состоит в следующем, Во время наматывания ленты 2 из плоской меди на шаблон на нее накладывается лента 3 из волокнистого материала, к которой на известных расстояниях друг от друга заранее приклеены дистанционные вставки 4 (фиг. 2). Последние целесообразно располагать на ленте 3 так, чтобы они после намотки катушки образовывали радиально направленные ряды. Каждый такой ряд вставок укрепляется бандажами 5, состоящими из намотанной в несколько слоев вокруг витков катушки клейкой ленты из волокнистого вещества, Недостаток описанной формы выполнения катушек заключается в том, что лента 3 прилегает...

Номер патента: 11240

Опубликовано: 30.09.1929

Автор: Андронов

МПК: H01F 29/06, H01F 30/02

Метки: автотрансформатор, регулировочный

...пружинящих контактов.На чертеже фиг. 1 изображает вид регулировочного авто-трансформатора с частичным продо льным разрезом; фиг. 2 - схему авто- трансформатора с присоединенными к нему приемниками.Регулировочный авто-транс форматор состоит из замкнутого железного сердечника 3 с надвинутым цилиндром 2 из шифера или другого изоляционного материала. В спиральной канавке на поверхности сердечника 3 уложена голая проволока обмотки 1, при чем пространство между витками проволоки заполнено непроводящей массой, достаточно стойкой в механическом и термическом отношениях. Зажимы, присоединяемые к отдельным вторичным цепям, выполнены в виде пружинящих контактов 4, снабженных угольными щетками, скользящими по гоЕ П ючая зажимы начала и...

Номер патента: 12375

Опубликовано: 31.12.1929

Автор: Борц

МПК: H01F 41/04

Метки: катушек, шаблон

...изменяться, При удалении готовой катушки отпускается болт, зажимающий сегменты, последние сближаются, уменьшая диаметр цилиндра и позволяя снять катушку.На схематическом чертеже фиг. 1 изображает предлагаемый шаблон с частичным продольным разрезом; фиг. 2 - разрез по ЗХУ на фиг, 1. нному 17 мая 1928 года27821),929 года. Действие патента распрострадекабря 1929 года. Указанныи шаблон состоит из ряда секторов А, снабженных на концах коническими заточками и образующих в собранном виде барабан, зажимаемый, при посредстве болта Е, между коническими заточками боковых шайб В и кольцами С, вставляемыми в расточку последних.Внутренний диаметр пары колец С определяет рабочий диаметр шаблона, для возможности варьирования которого должен иметься...

Номер патента: 12848

Опубликовано: 31.01.1930

Автор: Енгибарян

МПК: H01F 29/14, H02M 5/12, H02P 13/12 ...

Метки: вторичным, колеблющемся, напряжением, напряжении, первичном, постоянным, предназначенный, работы, трансформатор

...его постоянным током, получаемым от того же источника посредством выпрямителя ХХ.Магнитный шунт 1, увеличивающий первичное рассеяние. назначен ограничивать первичный ток, возрастающий вследствие увеличения насыщения при дополнительном намагничивании постоянным током.В качестве выпрямителя может служить всякое, служащее для этого устройство соответствующей мощности. у которого напряжение со стороны постоянного тока прямо пропорционально напряжению питающего тока. Чтобы предохранить источник постоянного тока от переменного, можно включить дроссельную катушку в цепь дополнительной обмотки. Предлагаемый трансформатор может быть осуществлен для переменного токас любым числом фаз. Предел величинымощности, и которую может быть...

Номер патента: 12886

Опубликовано: 31.01.1930

Автор: Сулим

МПК: H01F 41/04, H01F 41/06

Метки: катушек, намотки, самоиндукции, станок

...и диаметра путем снабжения оси станка навинчиваемыми на нее дисками.На чертеже фиг. 1 схематически изображает предлагаемый станок; фиг.2 - его рукоятку,Предлагаемый станок для намотки катушек сам оиндукции состоит из навинчиваемых на ось с, снабженную по всей длине нарезкой, двух дисков а, а, имеющих каждый с одной своей стороны коническую поверхность. Ось с связана с рукояткой д, имеющей прорез Р, предназначенный для получения различной скорости вращения оси с, путем изменения места закрепления последней в прорезе 1 рукоят. ки А Различная скорость оси с необ. ходима при намотке различных катушек, В зависимости от требуемых размеров катушки, диски а, а устанавливаются на оси с на различном расстоянии друг от друга,Предмет...

Номер патента: 13918

Опубликовано: 31.03.1930

Автор: Конинг

МПК: B21C 47/08, B65H 54/00, H01F 41/06 ...

Метки: восьмерки, два, наматывания, наподобие, параллельных, проволоки, штифта

...которой через посредство шарика и под действием спиральной пружины 42 (фиг, 1) прижимается к поверхности спиральной шайбы, получает перемещение по направлению своей оси. В начале процесса наматывания, спиральная шайба занимает положение, показанное на фиг. 2; с пуском машины в ход, эта шайба медленно поворачивается по направлению стрелки (фиг. 2) так, что ось 13 постепенно перемещается вправо, получая возможность наматывать проволоку на штифты 17 и 18 витками, наподобие восьмерки. По выдвигании штифтов до заранее определенной ддины, машииа автоматически выключается, вследствие перерыва цепи, питаю. щей электродвигатель, которым приводится в действие машина. С этой целью на ступице 44 спиральной шайбы 39 сидит букса 45, укрепленная к ней...

Номер патента: 13958

Опубликовано: 31.03.1930

Автор: Городицкий

МПК: H01F 29/06, H01F 30/02

Метки: трансформатор, электрический

...иезиду витками первой обмотки и изолированной от . нее изоляционным кольцом,На чертеже фиг. 1 изображает схему со ., единенйй обмоток трансформатора; фиг. 2 - ,частичный . продольныйразрез обмоток .трансформатора; фиг; 3 - частичный поперечный разрез обмоток: ф 11 г. 4 - попереч-, ный, разрез трансформатора; .фиг. б - вид, его спереди.Обмотка А (фиг. 1) служит первичнейобмоткой трансформатора и прикдючаетсяк сети напряжения 110 вольт зажимами 1 и 3 или,зажимами 1 и 2 при напряжении сети 220 вольт. Поверх обмотки Я на сердечник намотана обмотка В,:представляю, щая собою по числу витков часть вторич ной обмотки; необходимой для получейияопределенного напряжения. Ба обмотку ВТЕНИЕНа врьппка уд (фиг. 4) укреплены за,- :",жимы Ьюдля вторичных...

Номер патента: 14027

Опубликовано: 31.03.1930

Автор: Ионас

МПК: H01F 27/42, H02H 7/04

Метки: возникновении, высокого, неисправности, предохранения, самом, селективного, трансформаторе, трансформаторов

...персонала. можно пользоваться автоматическим включением оптических или акустических сигнальных приспособлений.Если имеется запасной трансформатор, то выключающее приспособление может быть устроено таким образом, чтобы с выключением неисправного трансформатора было связано включение неповрежденного запасного.Так как магнитодвижущие силы первичной и вторичной систем обмотки находятся в равновесии, то ток в обмот. ках Лх и Лх определяется током в обмотках Нх и Нх, При симметричном распределении напряжения в фазах первичной системы обмотки, в фазах вторичной - будет также симметричное распределение напряжения и между нулевыми точками 0 и 0 никакого, тока не будет. Диаграмма напряжений для системы обмотки, в которую включен аппарат К,...

Номер патента: 15777

Опубликовано: 30.06.1930

Автор: Шишкин

МПК: C25D 5/10, C25D 5/54, H01F 1/00 ...

Метки: магнитов, постоянных

...Моховм, 40,Типот ра атенту А., Н. Шишкива, заПредполагаемое ,изобретение касается снособа изготовления постоянных магни тов и состоит втом, что тонкую плотную бумагу покрывают раствором азотнокислого серебра, затем подвергают действию сероводорода для получения сернистого серебра, далее осаждают на подготовленную таким образом бумагу гальванопла/ ,стический слой сплава "химически чистогожелеза и химическичист ого кобальта после чего из приготовленной таким образом бумаги собирают остов постоянного магнита. Предмет патента.Способ изготовления постоянных магнитов, характеризующийся тем, что тонкую плотную бумагу сперва покрывают раствором азотнокислого серебра,затем под- вергают действию сероводорода для получения сернистого серебра,...

Номер патента: 16773

Опубликовано: 30.09.1930

Автор: Сименс

МПК: H01F 27/30, H01F 27/32

Метки: высокого, трансформатор

...что пространство между ней и обмоткой пвзкого напряжения свободно от поддерживающих частей. Предлагаемое изобретение имеет целью устранение вышеупомянутых недостатков, путем укрепления отдельных катушек обмотки высокого напряжения к концентрнчным по отношению к ней кольцам из изолирующего материала, поддерживаемых держателями из изолирую щего материала, распределенными на внутренней стороне концентричного к катушкам кожуха.На железный сердечник Ь трансформатора, изображенного на чертеже, и его первичную обмотку р надвинута трубка г из изоляционного материала. По окружности диаметра, несколько большего нежели наружный диаматр дисковых катушек г обмотки высокого напряжания, установлены на равных друг от друга расстояниях три стержня 7 г...

Номер патента: 16774

Опубликовано: 30.09.1930

Авторы: Анонимное, Мастерские

МПК: H01F 29/02, H01F 38/08

Метки: падением, регулируемым, трансформатор

...что эти токи текут навстречу друг другу (фиг, 3 и 4),Прог зга,тьгх сгтах потребляемого тока, еоединенпе дабавочоойг обмотки 3 со вторичной обмогкой 2 беретоя согласгго схесие на фиг. 1 и 2;пргг больцнчгх же силазс тока принижается схемасоеддгн 1 енийг согласно фиг, 3 ц 4.Так как нри холостой .работе трансформатора магнитный поток рассеггнчгя, пронизьвающцй добавочную ааоготку 3, очень слаб, то прпсннчтожзго малой величине тока в потребдяющеЛ цепи нсапрялсенсие т вторичных зажиоговщненяется очеспь лгаде, какое бы число витковдобавочпейг осщотии цц,было вкдгочепо. Последнее обс;гоятельство является необходггмьгмуслониеег ддя легкого,и,равггкгерного зажигащи вольтовой дуги. При нагрузке лсе траасфорзгатора весь 1 гагггитньгй ноток...

Номер патента: 16782

Опубликовано: 30.09.1930

Автор: Гутман

МПК: H01F 7/08

Метки: приводное, электрическое

...1 я возможности регулирования колеоанпй якоря и лему прикреплена эластичная, напр., резиновая., гильза 6, расположенная между концами двух, противолежащих друг другу. переставляемых ограничителей, напр., винтов 7, которые также могут быть выпотнены пз эластичного материала. Приарохождепии переменного тока в цепи электромагнита 1. путем воздействия рычага, 3 на поверхность 4, эта последняя может передвигаться пс/отоянно в одном. заранее определенном, направлении, при чем, вследствие 1 наличия весьма оыстрых колебаний, не исключена возможность вращение (передвижение) указанной поверхности практически осуществить равномерным. Наклонным (под острым углом) расположением рычага 3 опноспте 1 ьпо передвигаемой поверхности тиеется в виду при...

Номер патента: 17435

Опубликовано: 30.09.1930

Авторы: Песков, Слуцкий

МПК: H01F 17/02

Метки: катушка, отдельные, переменной, разделенную, самоиндукции, секции

...7 из изоляционного мате. риала, несущий на обоих торцевых поверхностях контактные пластинки 8, слу. жащие для образования контакта с пластинками Зн и Зк, Кроме того, с одной стороны (верхней) на диске 7 укреплена контактная пластинка б, служащая для образования контакта оси 5 с одной из пластинок Зк. Передвижению диска 7 по оси 5 препятствуют с одной стороны - , заплечик 12, а с другой - гайка 10, прижимающая диск к заплечику. Нижним концом ось 5 входит в гнездо 11, укрепленное в дне остова и имеющее кднм - пропуючающе поворота ичитель 4. ся шкала, с указаконцо ерекл чения огра епляе ручка с диском 7, кон т последователь е пластинки 3 ние контактны ять между собо и и Зк, соединя ки.ействие патента распро 30 года.такт с землей, а верхним...

Номер патента: 17437

Опубликовано: 30.09.1930

Автор: Всесоюзное

МПК: H01F 41/06

Метки: галетных, катушек, намотки, однослойных

...поверхность вращающегося вокруг своей оси конуса из прессшпана или т. и. небольшой высоты плотно прилегающими друг к другу витками от вершины к основанию конуса, каковая катушка просушивается, снимается с конуса и сплющивается,посооа намотки односл 1Предлагаемое изобретение предста-. вляет собою способ намотки однослойных галетных катушек, применяемых в телефойий. Для наматывания катушки служит основа в виде конуса из пресс. шпана или т. п. обычно небольшой,. высоты (порядка 2 - 3 мм), Подобный конус закрепляется посредством шайбы и гайки на проходящей через его вершинувертикальной оси, вокруг которой он может вращаться, Подлежащий намотке провод предварительно пропускается через ванну с клеющей жидкостью (напри; мер, шеллаком) и,...

Номер патента: 17439

Опубликовано: 30.09.1930

Авторы: Савич, Трубач

МПК: H01F 27/06, H01F 27/30

Метки: катушкодержатель

...схематически изображает вид сверху машины для перемещения катушечных колодок; фиг, 2 - .разрез по.А - В на фиг. 1; фиг, 3 де- ; таль машины в разрезе; фиг, 4 - разрезпо С - Д на фиг. 3..Катушкодержатель 3 (фиг,. 2) имеетэбонитовую, или из другого изолйрун 5- щего материала, колодку 10, служащую его основанием и снабженную двумя отс .верстиями для гнезд 11 штепселей катушки. Колодка 10 снабжена металлическими наконечниками 12; плотно соприкасающимися с гнездами 11, имеющими каждое шаровидный выступ 12, Эти выступы входят в соответствующие углубле-, ния стоек 14, укрепленных при помощи винтов 15, служащих токог 1 одводящими контактами, на основании 1 из изоли.рующего материала машины для перемещения катуьчечных колодок. Один из...

Номер патента: 17482

Опубликовано: 30.09.1930

Автор: Бухгольц

МПК: H01F 27/14, H02H 5/08

Метки: аппаратов, веществами, дающими, других, жидкими, заполненных, защитное, изолирующими, ненормальных, пары, предохранения, работы, трансформаторов, условиях, электрических, этих

...устройства д и других электрических изолирующими вещества виях работы этих трансные про ненормальных условиях работы этихтрансформаторов и т. и. пары и газо- ,образные продукты разложения, Согласноизобретению дифференциальный мано-,метр устройства в одном из колен сна-,бжен уширенной колбой, находящейсяпод непосредственным действием губча-ы1тои платийы, помещенной так, чтобы нанее действовали выходящие из охраня.емого прибора газообразные продуктыразложения изолирующего вещества;Коленчатая о - образная трубка 1,дифференциального манометра, отчастиАаполненная ртутью, снабжена у одногоиз своех колен колбой т, наполненнойгазом, под которой помещается губчатаяплатина л, Если на последнюю будет,течь через сопло о водород или метан,то...
