H01F — Магниты; индуктивности; трансформаторы; выбор материалов, обеспечивающих магнитные свойства
Станок для намотки катушек с тороидальным
Номер патента: 169693
Опубликовано: 01.01.1965
МПК: H01F 41/08
Метки: катушек, намотки, станок, тороидальным
...крайнего витка провода, укладываемого на тор. Такая конструкция станка позволяет производить намотку миниатюрных тороидальных катушек.На фиг. 1 схематически изображен описываемый станок; на фиг. 2 - станок в разрезе; на фиг. 3 станок, вид спереди,Станок содержит корпус 1 с вмонтированным в него электромагнитным счетчиком 2 числа витков и установленными на верхнем его основании электродвигателем 3 и стойкой 4. На стойке неподвижно укреплены диски 5 и б, образующие в месте соединения радиальный зазор 7, в который через прорезь 8 в наружной пластине 9 укладывается с помощью роликов 10 и 11 несколько витков провода 12 в виде спирали, одна ветвь которой проходит через тороидальный сердечник Ы Высота раВ месте установки тора диски 5 й...
Раскладочное устройство с жесткой кинематической схемой для станков рядовой намотки электрических катушек
Номер патента: 169694
Опубликовано: 01.01.1965
Автор: Лавринов
МПК: H01F 41/04, H01F 41/06
Метки: жесткой, катушек, кинематической, намотки, раскладочное, рядовой, станков, схемой, электрических
...шага подачи. Ходовой винт устройства снабжен шарниром со стороны привода, а с противоположной стороны имеет подшипник, перемещаемый по дуге таким образом, что каждому заданному наклону ходового винта с осью наматываемого изделия соответствует свой шаг подачи.На чертеже дана кинематическая схема описываемого устройства,Каркас 1 наматываемого изделия установлен на шпинделе 2 станка, с которым соединен вал 3 при помощи реверсного механизма 4. От вала движение передается ходовому винту 5 проводоукладчика б через шарнир 7. На свободном конце ходового винта установлен подшипник 8, который может передвигаться по направляющей 9 в зависимости от заданного шага подачи наматываемогопровода 10. Раскладочное устройство с жесткой кине...
Станок для намотки электрических катушек
Номер патента: 169695
Опубликовано: 01.01.1965
Автор: Герасимович
МПК: H01F 41/06
Метки: катушек, намотки, станок, электрических
...в зависимости от положения реверсивной муфты 3. ои лу.На чер схема опиСтанок от электр ную фри теже изображ сываемого стан содержит прив одвигателя 1 ш киионную муф гнитами 4 и 5, ощийся по про кинематиче редмет изобретени ка. одим пинд ту 3 и про волоч й во вращение ль 2, реверсивуправляемую водоводитель б, ной спирали 7,Станок для на по авт. св.11 с целью автомат переменным шаг электрома пер емеща удиадписна Известен станок для намотки электрических катушек, содержащий приводимый во врашепие от электродвигателя шпиндель, реверсивную фрикционную муфту, управляемую электромагнитами, и проводоводитель, перемещающийся по проволочной спирали, надетой на вал, один конец которой закреплен на валу, а второй на нажимном кольце, сопряженном...
Устройство для получения магнитов с направленной
Номер патента: 169705
Опубликовано: 01.01.1965
МПК: H01F 41/02
Метки: магнитов, направленной
...предложенного устройства является применение в указанной форме как можне более тонких перегородок, оформляющих отдельные магниты. При этом боковые стенки отливок обогреваются не только теплом, выделяемым стенками формы, но также и теплом, выделяющимся при охлаждении соседних отливок, Такой комбинированный обогрев дает возможность получить направленную структуру по всему сечению отливок любого диаметра, снизить температуру нагрева формы и повысить производительность устройства.На фиг, 1 изображено предложенное устройство в вертикальном разрезе; на фиг. 2 -устройство, вид сверху. Здесь: 1 - крышка формы; 8 - перегородки, о ющие сквозные отверстия, в кото вается металл; 4 - охлаждающая п Устройство для получения магнитов с...
Ферромагнитная диэлектрическая масса
Номер патента: 169706
Опубликовано: 01.01.1965
Метки: диэлектрическая, масса, ферромагнитная
...компаунд из фурановоэпоксидной смолы с добавкой твердителя (гексаметилендиамина или полиэтиленполиамина) и стекловолокнистой присадки.Весовое соотношение ингредиентов, входящих в состав массы, определяется следующими пределами: железного порошка с размером зерен 30 - 50 мк - 150 - 200 ч фурановоэпоксидной смолы - 100 ч.; твердителя (гексаметнлендиамина или полиэтиленполиамина) - 14 - 16 ч.; присадки стекловолокна - 1 - 1,5 ч. Железный порошок тщательно смешивается со смолой и присадкой в указанных пропорциях в течение 10 - 15 мин до полной смачиваемости всех частиц порошка, после чего вводится твердитель и вся масса вновь перемешивается 5 - 10 мин до полной однородности. Приготовленная смесь представ ляет собой заливочную...
Сварочный трансформатор
Номер патента: 169719
Опубликовано: 01.01.1965
Автор: Печений
МПК: H01F 29/12, H01F 38/08
Метки: сварочный, трансформатор
...трансформаторы, содержащие двухстержневой магнитопровод и подвижные обмотки, расположенные на одном стержне магнитопровода. Регулирование сварочного тока в указанных трансформаторах осуществляется за счет изменения магнитной связи между катушками в результате изменения расстояния между ними перемещением одной из катушек вдоль стержня магнитопровода. Трансформаторы имеют повышенный расход активных материалов, повышенный расход потери энергии и ограниченные пределы регулирования.В предложенном сварочном трансформаторе для снижения расхода активных материалов, потерь энергии и расширения пределов регулирования тока каждая из подвижных обмоток (первичная и вторичная) выполнена из двух катушек, размещенных на разных стержнях магнитопровода и...
Станок для обмотки замкнутых сердечниковпроводом
Номер патента: 170118
Опубликовано: 01.01.1965
Авторы: Евт, Организаци, Семизоров
МПК: H01F 41/08
Метки: замкнутых, обмотки, сердечниковпроводом, станок
...действие кулачком 14, закрепленным на враща. ющейся оси 4. Включается тормоз валиком 15, расположенным на неподвижной оси, на конпе которой укреплена отклоняющая провод пластина 16 с закрепленным на ней подпружиненным поводком-ловителем 17.Провод на тороид наматывается следующим образом, Тор зажимают в держатель, провод катушки через направляющие ролики вводят в отверстие тора и укладывают в канавки роликов барабана. Первый виток, лежащий на роликах и проходящий через тор, выполняют из нити, например хлопчатобумажной, к которой привязывают конец провода, Это позволяет экономить провод, время заправки станка и устранить перекручивание пучка провода при работе. Тормоз 11 и кулачок 14 расцепляют, при этом фрикционная обкладка 12...
Полуавтомат для намотки сердечников магнитных головок
Номер патента: 170119
Опубликовано: 01.01.1965
МПК: H01F 41/02, H01F 41/06
Метки: головок, магнитных, намотки, полуавтомат, сердечников
...шпиндель с оправкой для установки сердечников, устройство для натяжения провода, кронштейн с установленным на нем проводоукладочным желобчатым роликом, ось вращения которого расположена параллельно оси шпинделя станка.В предложенном устройстве того же назначения указанный ролик свободно перемещается вдоль неподвижной оси и ширина его не больше величины произведения его диаметра (по желобу) на коэффициент трения между роликом и осью, что позволяет упростить конструкцию раскладочного устройства и повысить производительность.На чертеже показан предложенный полуавтомат для намотки.Механизм привода состоит из электродвигателя 1 и ременной передачи 2. В оправке 3, установленной на шпинделе, крепится сердечник 4. Провод, наматываемый на...
Стабилизатор напряженности магнитного поля
Номер патента: 170120
Опубликовано: 01.01.1965
Автор: Семенов
Метки: магнитного, напряженности, поля, стабилизатор
...напряженности магнитного поля электромагнита, содержащие в зазоре между полюсными наконечниками электромагнита датчики, дающие сигнал ядерного магнитного резонанса в цепь питания катушек электромагнита. Стабильность их, в основном, определяется стабильностью частоты у генератора ВЧ- или СВЧ-колебаний.Предложенный стабилизатор позволяет главно регулировать величину напряженности магнитного поля в зазоре электромагнита. Это достигается тем, что в резонансный контур введен анизотропный парамагнитный образец, ориентация которого меняется с помощью поворотного механизма. апряженность стабилизируемого поля равйН= - у,к 1где и - постоянная Планка, д - фабоскопического расщепления абрамагнетон Бора, у - частота колебанСВЧ-генератора,...
Устройство для контроля магнитного поля
Номер патента: 170126
Опубликовано: 01.01.1965
Авторы: Данилевский, Новиков
МПК: H01F 13/00, H01J 9/42
Метки: магнитного, поля
...для контроля магнитного поля.Контроль величины напряженности магнитного поля в центре каждого кольца осуществляется зондом с датчиком Холла 1 и самописцем 2 типа ЭППМ 2. Если напряженность магнитного поля в некоторой точке системы превышает уровень, заданный источником 3 эталонного напряжения, то блок 4 сравнения запускает схему 5 сравнения, с выхода которой в подмагничивающую катушку б подаются импульсы тока, размагничивающие кольца, причем амплитуда импульсов постепенно нарастает, Этот процесс продолжается до тех пор, пока поле не снизится до заданного уровня, после чего импульсы тока прекращаются, В точках, где поле меняет знак, с помощью реле 7 меняются местами концы подмагничивающей катушки.5 В собранной ПФС подмагничивающая...
Прибор для измерения крутящего момента микроэлектродвигателя
Номер патента: 170713
Опубликовано: 01.01.1965
Авторы: Байкулов, Коплевацкий, Рубаненко
Метки: крутящего, микроэлектродвигателя, момента, прибор
...металлическом диске, и магнитного поля электромагнита.Особенность предложенного прибора состоит в том, что для повышения точности измерения постоянный магнит выполнен в виде цилиндра (кольца) с маятниковым противовесом (грузом), поворачивающегося на ножевой опоре, укрепленной на подвижном основании, позволяющем изменять тормозной момент прн изменении зазора между постоянным магнитом и немагнитным металлическим диском, вращающимся вместе с валом испытуемого микроэлектродвигателя.На чертеже показана конструктивная схема прибора.Микроэлектродвпгатель 1 укреплен неподвижно на стойке 2. На валу 3 микроэлектродвигателя вращается алюминиевый диск 4. Перед диском помещен постоянный магнит б, который имеет маятниковый противовес (груз) б и...
Всесоюзна ипатейтйотехкйеская ” блблнотена
Номер патента: 171456
Опубликовано: 01.01.1965
Авторы: Воронцов, Лиховецкий
МПК: H01F 27/04
Метки: блблнотена, всесоюзна, ипатейтйотехкйеская
...изображена на чертеже,На торопдальном магнитопроводе 1 размещена обмотка 2, С одного из торцов обмоткаснабжена зачищенной от изоляции контактнойрабочей дорожкой 3. В центре автотрансформатора размещена металлическая крепежнаявтулка 4, которая жестко соединена с обмоткой посредгством заливочной массы. Для крепления автотрансформатора на шасси 5 слукат гайки 6, Ползунок автотрансформатора,перемещающийся по контактной дорожке 3,выполнен в виде двух вращающихся армиро ванных угольных роликов 7, установленных на концах оси 8. Ось имеет выточку (на чертеже не наказана), в которую входит прорезь скобы 9, соединенной с плоской прижимной пгружиной 10. Ось 8 может поворачиваться на некоторый угол относительно плоскости рабочей...
Магнитномягкий материал
Номер патента: 171484
Опубликовано: 01.01.1965
МПК: C04B 35/30, H01F 1/34
Метки: магнитномягкий, материал
...создать рад управляемые на расст по заранее заданной Предмет изобретен Магнит 0 лов желе тем, что,нейных ных поля добавки 5 окись мо а с цель проницае введенаодггггсггая гругггга .Ч Известные в настоящее время никельцинковые ферриты, предназначенные для использования в технике СВЧ, обладают рядом недостатков, важнейшими из которых являются высокие потери и малая добротность,Предложенный магнитномягкий материал (феррит), выполненный на основе окислов железа, цинка и пикеля, отличается от известных материалов тем, что в его состав введены следующие добавки (в % мол.): окись кобальта 0,5 - : 3,5; окись молибдена 0,1 - :3,0; окись меди 0,2 - :8,0; окись висмута 0 - :2,0. Материал имеет низкие потери и нелинейные искажения в сильных...
Магнитный дефектоскоп
Номер патента: 171639
Опубликовано: 01.01.1965
Авторы: Всесоюзный, Транспорта
МПК: G01N 27/85, H01F 13/00
Метки: дефектоскоп, магнитный
...слабой гнцченности рельса, причем только поостцого слоя головки, где располокены ные источники помех. утренние же дефекты рельсов выявляютчько прц высоких значениях намагниченности головки рельса по всему ее сечению.Прц намагничивании контролируемого рельса электромагнитом 2, который выполнен по типу применяемых в настоящее время в ва. гонах-дефектоскопах, головка рельса намагничивается до высоких значений индукции по всему сеченшо, Таким образом, индикатор 4 дефектов, представляющий собой индукционную катушку, реагирующую на изменения продольной составляющей магцитного поля рельса, и установленный вблизи второго по направлению движения полюса электромагнита 2, отмечает как внутренние дефекты рельсов, так ц помехи, Сигналы от этого...

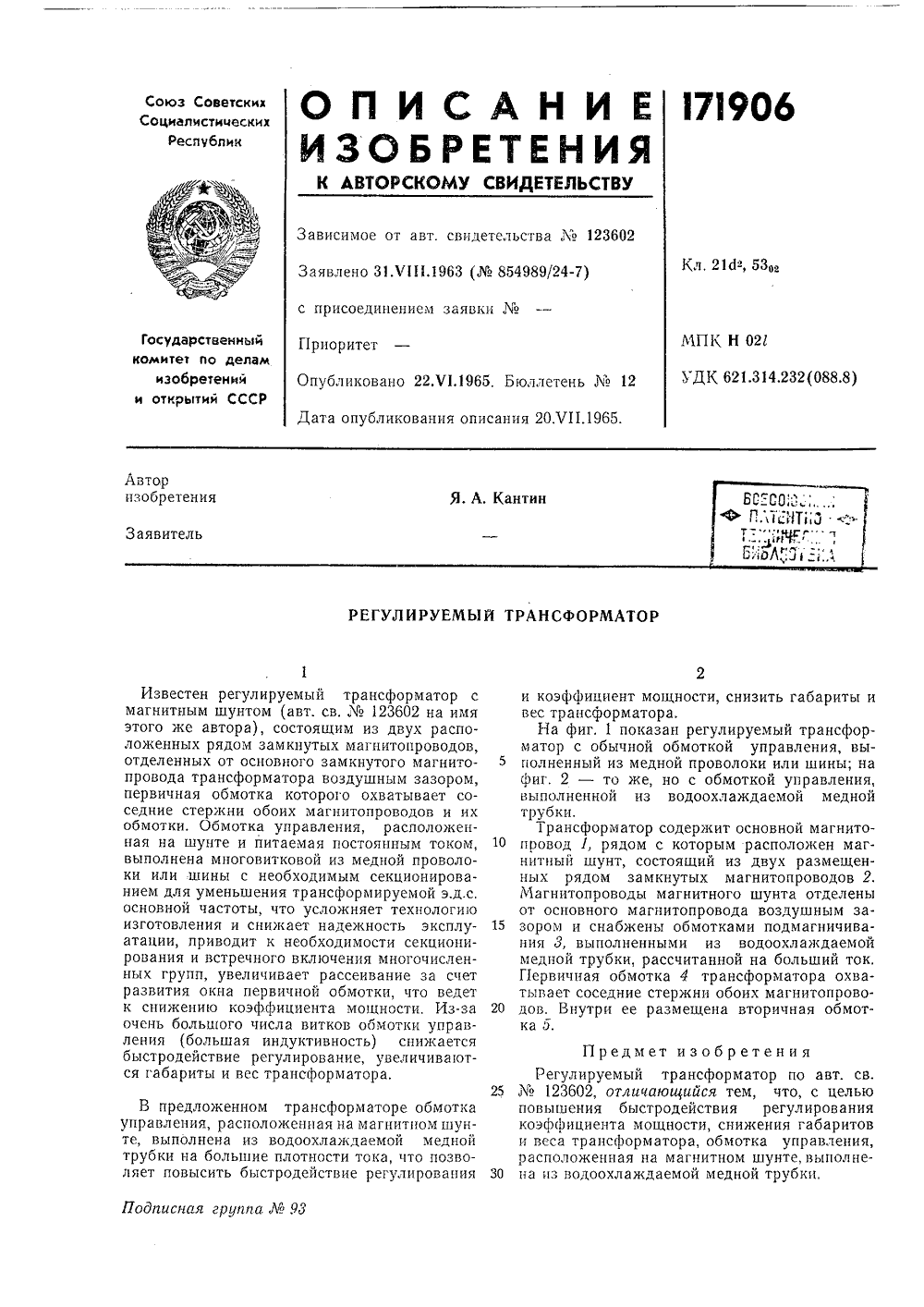

Регулируемый трансформатор
Номер патента: 171906
Опубликовано: 01.01.1965
Автор: Кантин
МПК: H01F 27/10, H01F 27/28, H01F 29/14 ...
Метки: регулируемый, трансформатор
...трансформатора воздушным зазором, первичная обмотка которого охватывает соседние стержни обоих магнитопроводов и их обмотки. Оомотка управления, расположенная на шунте и питаемая постоянным током, выполнена многовитковой из медной проволоки или шины с необходимым секционированием для уменьшения трансформируемой э.д.с, основной частоты, что усложняет технологию изготовления и снижает надежность эксплуатации, приводит к необходимости секционирования и встречного включения многочисленных групп, увеличивает рассеивание за счет развития окна первичной обмотки, что ведет к снижению коэффициента мощности, Из-за очень большого числа витков обмотки управления (большая индуктивность) снижается быстродействие регулирование, увеличиваются...
Станок для тороидальной намотки катушек
Номер патента: 171916
Опубликовано: 01.01.1965
МПК: H01F 41/08, H02K 15/085
Метки: катушек, намотки, станок, тороидальной
...изобретения1. Станок для тороидальной намотки катушек, содержащий намоточное устройство, приспособление для закрепления обматываемого изделия и механизм раскладки, отличиющийся тем, что, с целью использования его для обмотки статоров электрических машин с зубцами по внутреннему и внешнему диа метрам, механизм раскладки состоит из подпружиненной каретки раскладника, перемещаемой кулачком параллельно оси челнока намоточного устройства, н четырех откидных фигурных ловителей, установленных на ка ретке и предназначенных для направленияпровода внутри наматываемого паза, из которых два ловителя с прикрепленными на конце пружинными пластинами расположены сверху статора, а два снизу.15 2. Станок по п. 1, отличающийся тем,...
Намотки торондальных катушек
Номер патента: 171918
Опубликовано: 01.01.1965
Авторы: Безднин, Бел, Бондарчук, Сизов
МПК: H01F 41/08
Метки: катушек, намотки, торондальных
...углы вырезов на них,по ходу движения шпули, сделаны фаски 10.Направляющие щечки в центральной частиимеют открытые вырезы 11, в которые устанавливают сменные парные вкладыши 12 и13, Первый закреплен неподвижно. Второйразмещен на штифтах 14 откидной планки 15,установленной на шарнире 1 б. В вертикальном положении ее удерживает защелка 17.Планка прижимает один вкладыш к другому с помощью регулируемых пружин 18.На вкладышах сделаны вырезы 19, размеры которых с минимальными зазорами со стороны наружного диаметра и по торцам соответствуют размерам наматываемых тороидальных сердечников,Обойму с ведущими шпулю роликами и неподвижное основание соединяют две направляющие 20, каждая из которых имеет,регулируемую винтом 21 пружину 22.Винт 23...
172310
Номер патента: 172310
Опубликовано: 01.01.1965
МПК: H01F 27/28, H01F 38/02
Метки: 172310
...к хлористому алюминию добавлять инициирующие добавки, а именно, стеаратлития, масло МВП (ГОСТ 180 - 51) или смазку ЦИАТИМ(ГОСТ 6267 - 52),Сущность способа заключается в следующем. К н, гексану добавляют хлористый алюминий с инициирующей добавкой в количестве0,5 - 1,5% и при постоянном перемешивании иподаче хлористого водорода при 50 - 65 С проводят изомеризацию, выход изогексанов 83 -87%.П р и м е р, В четырехгорлую колбу али исходные вещества в следующих со ениях:Н. гексан , 200 млМетилцнклопентан 6 - 7% к весу нХлористый алюминий тек.нический . . . . . . . 20 - 21 %Гексены (получены дегидратацией н. гексиловогоспирта) ,О,б - 0,08%Инициируюгцая добавка(стеарат лития или маслоМВП или смазкаЦИАТИМ)0,5 - 1,54пература в колбе поддерживалась...
Малогабаритный герметизированный трансформатор
Номер патента: 172912
Опубликовано: 01.01.1965
Авторы: Брусиловский, Лаьип, Лиховецкий
МПК: H01F 27/02, H01F 27/26
Метки: герметизированный, малогабаритный, трансформатор
...трансформатора, Со стороны выводов 5 трансформатор защищен компаундом, Это исключает вредное влияние зали вочной массы на свойствах магнцтопровода,При такой конст ность эффективной тора, так как осно покрыта металличе обычно прилегаюш зашишена компаун Подобнос устр сравнительно прос их вес и габариты работе, возможнсформаверхностиа другая,модуля,рукции создаетсявлагозашиты травцая часть его поской оболочкой,ая к поверхностидом.ойство трансфото и позволяет уи повысить наде маторов еньшить жность в Одписная группа М 93 Известпые малогабаритные импульсные и низкочастотные трансформаторы могут быть применены в условиях тропической влажности только в том случае, если они будут дополнительно герметизированы, например в металлическом...
172913
Номер патента: 172913
Опубликовано: 01.01.1965
Автор: Гетмакенко
МПК: H01F 27/24, H01F 27/28, H01F 29/14 ...
Метки: 172913
...2 с общ м четырехстсркцевым магнитопроводом 3, два крайних стержня 4 которого 1 зсцсплспы и нз них расположены обмки подмагцичивания 5, на двух средних стержнях 6 расположены вторичные обмотки 7, Дгс перви шые обмотки Ь охватывают каждая;1 о Одному крайнему расщепленному и по одному среднему стержню. Обе первичные обмотки имеют одинаковое число витков и питаОтея От Одного нзпряжег 1 ия. При этом переме 1 цгыи поток Ф первого трансформато ра, равный сумме потоков в шунте Ф, и рабо 1 е: стержне Ф (Ф = Ф,1+Ф 1), всегда 13 3 Вен соот БстстВую 1 цему потоку Второго трацссрорматора Ф (Ф = Ф,п + Ф ц) РаВецстВО сум.1 зрных пОтОкОВ ОбОих трансформаторов позвсляет в качестве холостого стер:кпя трансформатора, по которому замыкаетмя псремеццы 1...
172914
Номер патента: 172914
Опубликовано: 01.01.1965
МПК: G01R 31/00, H01F 41/00
Метки: 172914
...которых подбирают с учетом параметров испытуемого объекта.Разработанный способ позволяет значительно улучшить условия формирования испытательной волны напряжения - демпфирования колебании в испытательном контуре, а следовательно, и колебаний на амплитуде испытательной волны без уменьшения длины ее волны - и повышает коэффициент использования импульсного генератора.На чертеже изображена эквивалентная схема устройства для испытания трансформаторов и реакторов.К выводам иг напряжений ГИН ой С 1 подключен испытуемый трансформатор (или реактор), обладающий малой индуктивностыо 1,. На амплитуде испытательной волны напряжения возникают колебания, создаваемые колебательным контуром, состоящим из паразитной индуктивности 1 колебательного...
173281
Номер патента: 173281
Опубликовано: 01.01.1965
МПК: H01B 19/02, H01F 41/06, H02K 15/12 ...
Метки: 173281
...10 и помещается в вакуумныи шлюз 7, после чего наружная дверь 14 закрывается и в шлюзе 7 создается вакуум. Кассета 11 непрерывно движется внутри шлюза 7 и подходит к внутренней двери 15, 5 которая в этот момент открывается. Кассета с изделиями заходит в камеру 1 вакуумной пропиткц, в которой поддерживается постоянный вакуум, и навешивается на рычаг-подвеску б транспортера 4.10Когда рычаги передаточного механизма 10 уходят в вакуумный шлюз 7, внутренняя дверь 15 закрывается, В вакуумном шлюзе 7 вакуум снимается и открывается наружная дверь 14. Рычаги передаточного механизма 10 подхватывают новую кассету и помещаюг ее в вакуумный шлюз 7, цикл повторяется. Одновременно с загрузкой кассеты с изделиями в камеру 1 производится передача...
173310
Номер патента: 173310
Опубликовано: 01.01.1965
Автор: Стернин
МПК: H01F 27/28, H01F 30/08
Метки: 173310
...поперечным сечением обмоткикагкдой катушки, выполненными с разным 5числом витков и расположенными так, чточисло витков увеличивается от середины реактора к его краям,Обмотка такого реактора имеет низкийкоэффициент заполнения сечения Г 1 роводникоВыы материалом, 3 сам реа 1 тор - . увеличенные габариты, например реакторы с относительно небольшим числом витков (20 - 50) ипри значительных межвитковых расстояниях,К таким реакторам можно отнести сухие токоограничивающие реакторы б - 10 кв. Прибавление к отдельным катушкам несколькихвитков приводит к увеличению диаметра иливысоты реактора.С. целью уменьшения высоты реактора, выполненного согласно авт. св,130569, параллельные провода, ооразующие катушки таким образом, что все витки...
173311
Номер патента: 173311
Опубликовано: 01.01.1965
МПК: H01F 27/02, H01F 27/40, H01F 29/02 ...
Метки: 173311
...у которых привод пслений обмоток выполнен в кой на конце. Последняяверхней цасти бака, лито усложняет расположеагпитопровод с оом 3 ответвлении. теля с рукояткой 5через фланец 6 едмет изобретенп и улуцшени рматора в не ключателя в раз ьема ба конструкци и трансфо гвода пере фланецТрансформатор с колообразный съег ответвлений обмот пым в виде вала гичаюигийся, тем, конструкции и улу цпп трапеформатор яткой па конце вь нец разъема бака в ы- ка н описываемый транс ора, выполненный с разьт из нижней части 1 и разной части 2. Б нижней г 5 обггисная гругггга ЛЬ Известны трансразным съемным багреключателя ответввиде вала с рукоятрасположена либо вбо на его стенке, чние вводов.Для упрощенияусловий эксплуатацивал с рукояткой пргведеп наружу...
Способ многошпульной намотки г а va; a многослойных бескаркасных l-. ji-: –
Номер патента: 173323
Опубликовано: 01.01.1965
Авторы: Евтихиев, Николаев, Носиков
МПК: H01F 41/04, H01F 41/06
Метки: бескаркасных, многослойных, многошпульной, намотки
...провода с шагом, равным ширине слоя намотки. Набор прокладок удерживают на специальной гребенке, раополох;енной между направляющими роликами и раскладником на намоточном станке.10 Начало намотки катушки и намотку всехслоев до отвода (слоев1 в 7) производят известными способами, Исполнение отвода в слое (на схеме слойЛП) производят в следующем порядке, После укладки перовых 15 витков до места отвода в слоеР 1 П на обмотку укладывают одну из прокладок 1, опуская ее по обмоточным проводам. Специальным приспособлен;гем производят осевой (по оправке) изгиб влево одновременно всех про водов, выходящих из опущенной прокладки,на длину предварительно уложенных витков в слоеЪ/111.По обмоточным проводам опускают вторуюизоляционную прокладку и для...
Устройство для крепления переключателей ответвлений трансформаторовtexir«tf-i ш(1и
Номер патента: 174143
Опубликовано: 01.01.1965
Авторы: Вальтер, Иностранна, Иностранцы, Электрической
МПК: H01F 29/02, H01H 19/12
Метки: крепления, ответвлений, переключателей, трансформаторовtexir«tf-i, ш(1и
...группа Л 93 В известных конструкциях трансформаторов с колоколообразным съемным баком переключатель ответвлений обмоток закреплен либо на прессующей конструкции магчитопровода, либо на колоколообразной крышке. В первом случае после отжига уже смонтированной железной станины и обмоток переключатель ответвлений, связанный с прессующей конструкцией, смещается по высоте, в то время как высота бака остается неизменной, в связи с чем ухудшается уплотнение бака в местах прохода переключателей через крышку трансформатора, Во втором случае также ухудшается уплотнение, так как при этом вес висящего на крышке переключателя ответвлений противодействует уплотняющему давлению.Предлагаемое устройство позволит осуществить независимое...
Устройство для осевой стяжки электрических обмоток трансформаторовbceciismh. -v natthtw i; ndk. aг-: 1п
Номер патента: 174256
Опубликовано: 01.01.1965
Авторы: Антонов, Сагалов, Чичугов
МПК: H01F 27/30
Метки: natthtw, аг, обмоток, осевой, стяжки, трансформаторовbceciismh, электрических
...сил тока короткого замыкания итывает механические колебания, вредно вющие на прочность обмоток. В предложенном устройстве фиксирующая контргайка связана с помещенной в барабане предварительно заведенной спиральной пружиной, под воздействием которой по мере усадки обмотки в процессе эксплуатации она может 20 перемещаться по резьбе штока до упора в крышку корпуса. Благодаря этому обмотка всегда жестко связана через корпус устройства и шток с ярмовой балкой, что существенно уменьшает механические колебания, вызывае мые электродинамическими силами тока короткого замыкания.На фиг. 1 изображено прессующ оиство в собранном виде; на фиг, 2 о его на трансформаторе. д установкой на трансфорна заданное минимальное отки, и сжатая этим...
Магнитомягкий никельу1агний цинковый феррит
Номер патента: 174733
Опубликовано: 01.01.1965
Авторы: Жолковский, Комин, Курилек, Негк
МПК: C04B 35/30, H01F 1/34
Метки: магнитомягкий, никельу1агний, феррит, цинковый
...получают путем введения в магнитомягкий никельмагнийцинковый феррит 0,3 - 3,5 мол. % окиси кобальта, Введение 0,5 - 6 мол. % окиси меди обеспечивает повышение начальной магнитной проницаемости феррита.Предлагаемый феррит имеет малые потерив слабых переменных полях и лишь незначительно увеличивает их при повышении высо.кочастотной индукции до 200 гс. Его начальная магнитная проницаемость 25 - 70 гс/э, добротность (при величине высокочастотной О индукции 200 гс) на частоте 5 Мгч не менее 50.Применение этого феррита для перестройкимощных контуров различных генераторов обеспечивает высокую скорость перестройки, так 5 как система практически безынерционна; возможность автоматизировать управление без применения сложных электромеханических...
Способ изготовления альсиферо-ферритовых магнитолиэлектрических сердечников
Номер патента: 174734
Опубликовано: 01.01.1965
МПК: H01F 3/08
Метки: альсиферо-ферритовых, магнитолиэлектрических, сердечников
...проницаемостью (80 - 100 гс/э) и низкими коэффициентами потерь. По предлагаемому способу процесс изготовления состоит в следующем.Полученный путем дробления порошок альсифера смешивают в сухом виде с порошка.5 мн молотых ферритов и стеклоэмали. Температура размягчения порошка альсифера ниже 700 С, размер частиц порядка 100 мк, Частицы феррита и стеклоэмали имеют размер порядка 10 лк. Полученную смесь прессуют О и затем отжигают при температуре выше700 С. В процессе отжига расплавленная стеклоэмаль заполняет промежутки между частицами альсифера, изолируя одну от другой. Промежутки между частицами альсифера фиксируются частицами феррита, размер которых примерно в 10 раз меньше размера частиц альсифера. В то же время присутствие частиц...
Способ получения тонкодисперсньх ферритовыхпорошков
Номер патента: 174735
Опубликовано: 01.01.1965
Авторы: Вите, Диденко, Мышалов
Метки: тонкодисперсньх, ферритовыхпорошков
...с добавкой полярных поверхностно-активпых органических веществ. Эти вещества, способствующие расслоению кристаллитов феррита по плоскостям спайности, 30 позволяют отказаться от применения вибропомола в водной среде и, используя только сухой вибропомол, получить тонкодисперсный ферритовый порошок с высокой однородностью частиц феррита по размеру.Магнитные свойства магнитов, изготовляемых из ферритового порошка, полученного по предлагаемому способу, полностью удовлетворяют предъявляемым к этим магнитам требованиям,Весь процесс приготовления ферритового порошка осуществляется по более короткому циклу: смешение исходных компонентов, обжиг шихты, размол спека, сухой вибропомол порошка феррита, разъединение конгломератов в струйной мельнице.Он...
