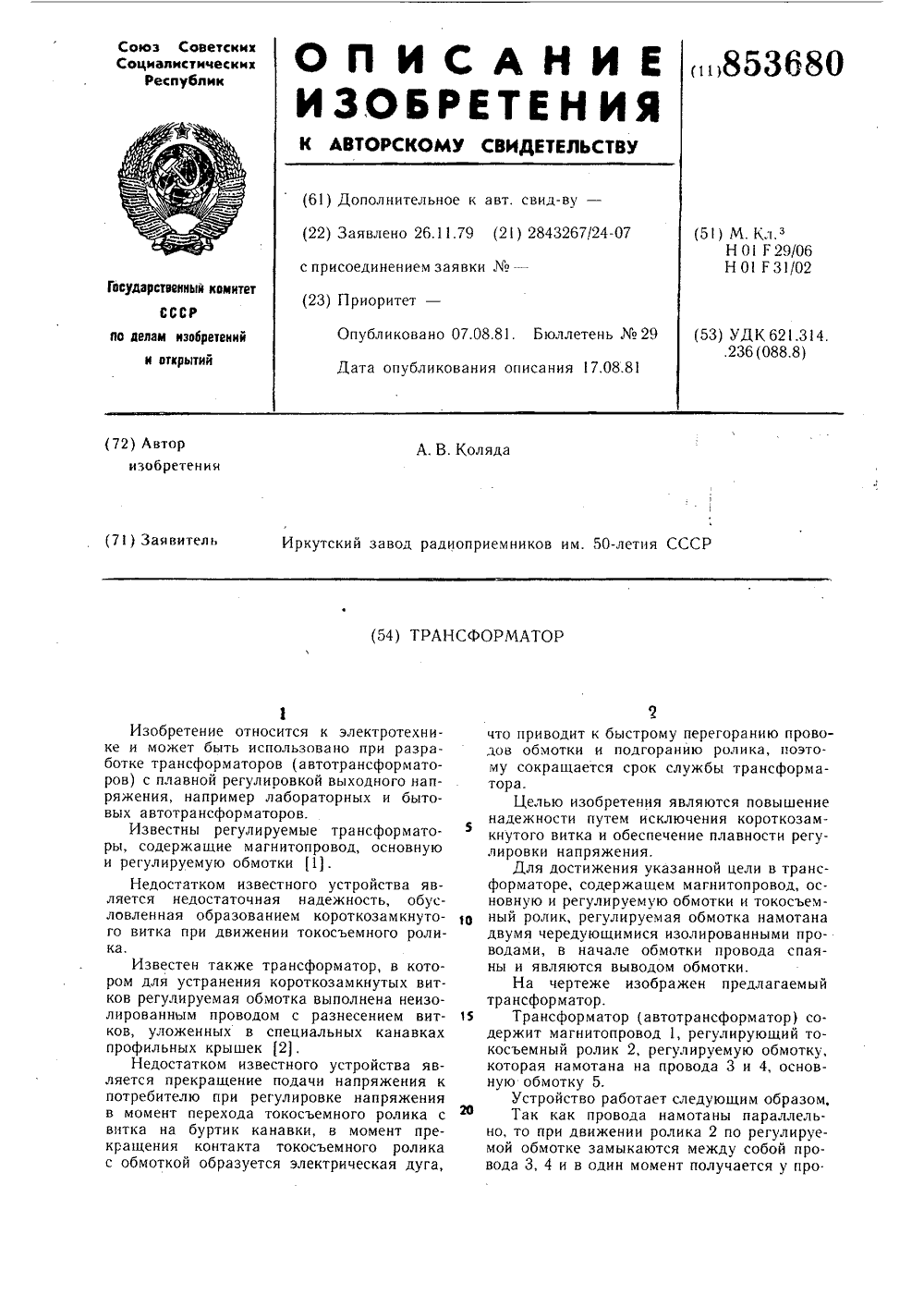

Номер патента: 853680

Опубликовано: 07.08.1981

Автор: Коляда

МПК: H01F 29/06, H01F 29/14, H01F 30/02 ...

Метки: трансформатор

...являются повышениенадежности путем исключения короткозамкнутого витка и обеспечение плавности регулировки напряжения.Для достижения указанной цели в трансформаторе, содержащем магнитопровод, основную и регулируемую обмотки и токосъемный ролик, регулируемая обмотка намотана двумя чередующимися изолированными проводами, в начале обмотки провода спаяны и являются выводом обмотки.На чертеже изображен предлагаемыйтрансформатор.5 Трансформатор (автотрансформатор) содержит магнитопровод 1, регулирующий токосъемный ролик 2, регулируемую обмотку, которая намотана на провода 3 и 4, основную обмотку 5.Устройство работает следующим образом, Так как провода намотаны параллельно, то при движении ролика 2 по регулируемой обмотке замыкаются между собой...

Номер патента: 853681

Опубликовано: 07.08.1981

Авторы: Марцинюк, Пархоменко, Сверчков, Шиян

МПК: H01F 41/02

Метки: ленточныхмагнитопроводов, навивки, станок

...нулевого положения, на оси вращения которого установлен датчик 14 угла. С рычагом 11 соединены подвижный ролик 15 и демпфер 16, блок 17 управления, электродвигатель 18, редуктор 19 с подающей оправкой 20. Устройство содержит также направляющие ролики 21, ванну 22 электрофореза и сушильную печь 23.Устройство работает следующим образом, Подвижным грузом 12 задается требуемая величина натяжения ленты. Лента с подающей оправки проходит через направляющие ролики 21, подвижный ролик 15, датчик 3 линейной скорости, ванну 22 электрофореза, сушильную печь 23 и закрепляется на навивочной оправке. Под действием груза 12 датчик 14 угла повернется и напряжение с датчика угла поступит на вход блока 17. Система натяжения обеспечит заданное натяжение...

Номер патента: 853682

Опубликовано: 07.08.1981

Авторы: Андреев, Сигуньков

МПК: H01F 41/02

Метки: витых, идросселей, ленточныхмагнитопроводов, трансформаторов

...сушке.853682 Формула изобретения Составитель Л. фТехред А. БойкасТираж 784осударственного комим изобретений и оа, Ж - 35, Раушскаяатент, г. Ужгород,досовКорректорПодписноетета СССРкрытийнаб., д. 4/5л. Проектная Шароши Редактор Т. ЗагребельнаяЗаказ 5683/27ВНИИПИ Гпо дел113035, МоскФилиал ППП П Целью изобретения является повышение производительности труда и улучшение качества пропитки.Это достигается тем, что согласно предложенному способу изготовления витых лен. точных магнитопроводов трансформаторов и дросселей, включающему операции подготовки ленты, навиьку, отжиг, охлаждение, пропитку методом погружения, сушку и разрезку, магнитопроводу при выходе из пропиты вающего состава придают круговое циклическое вращение относительно...

Номер патента: 853683

Опубликовано: 07.08.1981

Авторы: Ковальчук, Храпковский

МПК: H01F 41/02

Метки: ленточныхмагнитопроводов, намотки

...сателлита 9, находящегося во внутреннем зацеплении с центральным солнечным колесом 10, жестко закрепленным на валу 11, противоположный конец которого связан через находящиеся в зацеплении шестерни 12 и 13 с валом 14 раздаточной коробки 15. Шестерня 16 установлена на валу 14 и соединена с шестерней 17, установленной подвижно на валу 18, который через муфту 19 соединен с электродвигателем 20. Установленная подвижно на раздаточном валу 18 шестерня 21 находится в зацеплении с шестерней 22, закрепленной на валу 23, на другом конце которого установлена шестерня 24, находящаяся в зацеплении с шестерней 25, жестко закрепленной на водиле 26.Устройство работает следующим образом.Вращение от электродвигателя 20 через муфту 19 передается на вал 18,...

Номер патента: 853684

Опубликовано: 07.08.1981

Авторы: Иванченко, Харламов, Червонев

МПК: H01F 41/02

Метки: навивки, оправка, отжигасердечников, трансформаторов

...и выполненный в виде двух секций 1, соединенных одна с другой вставкой 2. Вставка 2 может иметь клиновидное сечение либо может быть выполне на из материала, обеспечивающего изменение ее размеров при температуре отжига.Секции 1 и вставка 2 крепятся элементами 3 крепления.При навивке магнитопровода секции 1оправки разделены вставкой 2 и соединены 10 одна с другой элементами 3, образуя разьемное соединение, имеющее форму окна навиваемого сердечника. Если вставка 2 выполнена из материала, обеспечивающего изменение ее размеров при температуре отжига, то после навивки сердечника снимаются 1 только элементы 3. В другом случае посленавивки сердечника выпрессовывают также вставку 2. Целостность соединения секций 1 оправки обеспечивается тем,...

Номер патента: 713376

Опубликовано: 07.08.1981

Авторы: Баринова, Грачев, Хахамов

МПК: H01F 38/32

...непосредственно тетрансформатору влияние сопротивления проводников практически отсутствует, однако в этом. случае влияние помех существенно возрастает, 71 ЗЭТак как Кд1 (4), поэтому К - (КЭто означает, что ток, протекающий на нагрузке ЗН, а также по каналу связи между устройством и нагрузкой больше тока 3 .В частности, если установить на индуктивном делителе переключатели в положение, обеспечиваемое соотношениед Кт то эйачение суммарного коэффициента преобразования будет равным единице Кс =1, так как ток в канале связи и в нагрузке будет равным току в первичной цепи одновиткового трансформа 15 тора тока. Это означает, что сила тока, протекающая по ликии связи устройства выше, чем в прототипе в 10 10 раз и поэтому влияние токов...

Номер патента: 855748

Опубликовано: 15.08.1981

Авторы: Агаронян, Сараджев

МПК: H01F 7/14

Метки: механизм, электромагнитный

...появляются электромагнитные силы, под действием которых якорь совершает поворотное движение с уменьшением угла отклонения якоря или клиновидного воздушного зазора до нуля, когда якорь встречает на своем пути торцовую поверхность сердечника и с ударом останавливается 11.Недостатком электромагнита клапанного типа является его незначительная чувствительность. Кроме того остановка якоря всегда сопровождается механическим ударом, что уменьшает срок службы механизма в целом.Известен также электромагнитный механизм, состоящий из сердечника едставлен электромагм,вертикальная проекция же, горизонтальная иг. 3 - то же, профиль855748 Формула изобретения Фиг иВ.Е Фый.З ИПИ Заказ 6924/73 Тираж 784 Подписное иал ППП "Патент", г. Ужгород. Ул....

Номер патента: 855749

Опубликовано: 15.08.1981

Автор: Пархоменко

МПК: H01F 19/02

Метки: высокой, трансформатор, частоты

...собой две многовиткофые дисковые катушки индуктивностиг левую 14 и правунР 15, выполненные из водоохлаждаемой профилированной медной трубки, к противолежащим торцам которых припаяны обкладки конденсаторных секций. Индуктивно-емкостная первичная обмоткасо всех сторон изолирована от вторичной обмотки при помощи прокладок16 . Выводы первичной обмотки проходят 45 через изолятор 17. Внутренняя герметичная полость вторичного витка заполняется саволом,Для обеспечения независимого регулирования коэффициента трансформации и величины емкости левая и праваядисковые катушки первичной обмоткиразбиваются на нужное число электрически не связанных между собой частей.Меняя места подключения к трансформатору кабелей от генератора высокойчастоты и...

Номер патента: 855750

Опубликовано: 15.08.1981

Авторы: Лисин, Полещук

МПК: H01F 19/08

Метки: нагрузки, питания, электронно-лучевой

...нагрузки, содержащее импульсный трансформатор с тороидальным сердечником, несущим первичную и вторичную обмотки, к первичной обмотке подключены вентильный коммутатор и емкостный накопитель, снабжено управляемыми ключевым элементом иформирователем импульсов с блокомзадержки, при этом ключевой элемент включен параллельно вторичной об мотке, а, формирователь импульсовподключен между управляющими входами вентильного коммутатора и ключевого элемента.На Фиг. 1 показана принципиальная схема устройства; на Фиг.2временные диаграммы работы устройства.Устройство содержит вентильныйуправляемый коммутатор 1 первичногоконтура, емкостной накопитель 2,первичную обмотку 3 трансформатора,тороидальный ферромагнитный сердечник 4. Вторичная обмотка 5...

Номер патента: 855751

Опубликовано: 15.08.1981

Автор: Пинаев

МПК: H01F 21/08

Метки: поворотный, трансформаторный

...преобразователя; нафиг.2 г разрез А-А на фиг. 1; нафиг. 3 - выходная характеристикатрансформаторного преобразователя.Конструкция предлагаемого поворотного трансформаторного преобразователя состоит иэ якоря 1, выполненногов виде двухполюсного постоянного маг-.нита, вращающегося в подшипниках корпуса не показан), к которому кре- Ипятся два магнитопроводящих статора2 и 3, выполненных в виде колец, накоторых имеются выступакщие полюсные наконечники Б , С якорем соединены через немагнитные прокладки 4 40две экранирующие магнитопроводящиепластины 5. На кольцевых частях статора расположены равномерно распределенные по диаметру колец первичные би вторичные 7 обмотки,45Поворотный трансформаторный преобразователь работает следующим...

Номер патента: 855752

Опубликовано: 15.08.1981

Авторы: Выходцев, Зиннер, Казакова, Матросов, Фишлер, Яшенкова

МПК: H01F 27/29

Метки: сухой, трансформатор

...снижение габаритов и массы трансформатора,С этой целью,в трансформаторе,содержащем многослойную обмотку с5 главной изоляцией, расположеннойна боковой и торцовой поверхностяхобмотки, и выводом от внутренних слоев обмотки, содержащим основную изоляцию и контактную часть, вывод снаб 0 жен дополнительной изоляцией, раэме 855752щен снаружи главной изоляции обмотки и закреплен на ней посредством дополнительной изоляции таким образом, что контактная часть вывода расположена на боковой поверхности обмотки.На фиг. 1 дана фаза сухого трансформатора, на фиг. 2 - часть многослойной обмотки трансформатора, продольный разрез .Сухой трансформатор содержит магнитопровод 1, на стержне которого кон-о центричвски расположены обмотки 2 и многослойная...

Номер патента: 855753

Опубликовано: 15.08.1981

Авторы: Выходцев, Зиннер, Казакова, Матросов, Фишлер, Яшенкова

МПК: H01F 27/28

Метки: многослойная, обмотка, трансформатора

...активных материаловЩ .15Наиболее близким к изобретениюпо технической сущности и достигаемому эффекту является многослойнаяобмотка трансформатора, содержащаяглавную изоляцию, расположенную на 20боковой и торцовой поверхностях, свыводами от внутренних слоев, образующими угол с проводниками слояобмотки, причем этот угол равен 90,оа изоляция выводов не выступает заторец обмотки 121,Недостатком указанной обмотки является ни хая надежность вследствиетого, что при определенных величинахнапряжений не обеспечивается электри ческая прочность изоляции обмоткиотносительно заземленных частей.Например, вдоль вывода в торцовойчасти изоляции образуется щель, покоторой возможен разряд, Для повышения электрической прочности обмотки в ее торцовой части...

Номер патента: 855754

Опубликовано: 15.08.1981

Авторы: Ефремиди, Сыричев

МПК: H01F 27/28, H02M 7/10

Метки: высоковольтное, трансформаторно-выпрямительное, электрофильтров

...при необходимости регулирования величины емкости 30 указанная высота экранов можетизменяться. Между экранами 12 и 14,13и 14 устанавливаются высоковольтные выпрямительные столбы катодной группы 5 и б одноФазного моста,а между экранами 12 и 15,13 и 15 - выпрямительные столбы анодной группы 4 и 7,для которых экраны 12-15 являются симметрирующими, т.е. служая для выравнивания напряжения по последовательнойцепочке вентилей в динамических режимах при искровых и дуговых разрядах в электроФильтре. Тем самым выпрями- тельный мост конструктивно совмещается с трансФорматором, так как ряд экранов моста оказывается смежными и взаимодополняющими для трансФорматора и выпрямителя.В ряде случаев при расположении линейных выводов А , Б на внутренних...

Номер патента: 855755

Опубликовано: 15.08.1981

Авторы: Глузман, Дворсон

МПК: H01F 29/14

Метки: регулятор

...соединены последовательно и встречно по отнааению к переменному магнитному потоку стержня. Обмотки 4 соединены с источником постоянного напряжения.Схема работает слПри отсутствии у ала стержни обоих шунодинаковой степени зиия по обмоткам 4 по855755 Формула изобретения ВНИИПИ Заказ 6937/74 Тираж 764 Подписно тент", г. Ужгород, ул. Проектная, 4 илиал ППП от источника переменного напряжения, одинаково распределяющегося между боковыми стержнями, ЭДС, наводимые в обмотках 2, равны, а поскольку вторичные обмотки нключены встречно, выходное переменное напряжение равно нулю.11 ри подаче управляющего сигнала определенной полярности начинает выходить из насыщения тот боковой стержень, в котором напряженности обмоток 2 и 4 вычитаются, При...

Номер патента: 855756

Опубликовано: 15.08.1981

Автор: Димитраки

МПК: H01C 17/04, H01F 41/00

Метки: моточных

...сохранениевысокой точности изготовления изделия при любых длинах провода на отдающей бобине,Поставленная цель достигаетсятем, что перемотку провода ведут призакороченных между собой жиле и оболочке начала провода на отдающей бобине.На чертеже изображены упрощенныеэквивалентные схемы электрическойсвязи между изготавливаемым изделием и источником измерительного напряжения по известному а ) и предлагаемому (,б)способам.Схема содержит отдающую бобину 1с коаксиальным проводом, наматываемое изделие 2, измеритель 3 сравниваемых фаз напряжений, источник 4 измерительного напряжения, участок 5оболочки провода, к которому приложено напряжение,и участок б оболочки, подключенный ко входу блока управления двигателями,Сб и Рб - эквивалентная емкостьи...

Номер патента: 855757

Опубликовано: 15.08.1981

Авторы: Абайдулин, Берсенев, Григорьев, Макеев, Морозов, Муравьев

МПК: H01F 41/02

Метки: ленточным, разрезным, сердечником, трансформатора

...и открытий 113035, Москва, Ж, Раушская наб д, 4/5Филиал ППП "Патент", г, ужгород, ул. Проектная, 4 мает сердечник по его наружному контуру. Магнитный шунт с сердечником образуют монолитную обтекаемую форму магнитопровода трансформатора. Такая обтекаемая конструкция магнитопровода с магнитным шунтом существенно снижает рассеивающий магнитный поток и5 акустические шумы трансформатора, что дает воэможность исключить из конструкции трансформатора магнитный экран, детали стяжек сердечника и устройство для демпфирования шумов. Каркасные катушки установлены на сердечнике и через резиновую прокладку стянуты ленточным шунтом к внутренней поверхности сердечника.Способ изготовления таких транс форматоров состоит в следующем.Наносят на...

Номер патента: 855758

Опубликовано: 15.08.1981

Авторы: Златин, Лозовский, Сорокин, Чуйков

МПК: H01F 41/04

Метки: катушек, намотки, сложной, формы, электрических

....Недостатком этого устройства является неравномерность вращения оправки за счет ее проскальзыванияторможения) в шарнирном соединениииэ-эа деформации цилиндрической цружины, которая появляется в результате ударной нагрузки, возникающей прквзаимодействии толкателя с профильным кулачком.Цель изобретения - повышение качества намотки за счет исключения про855758 Формула изобретения Составитель Э.Пышкинаехред С. Мигунова Корректор С,Шекм едактор Л,Копец ираж 784дарственного кзобретений и оква, Ж, Рауш каэ 6937/74 ПодпССР о омитетакрытийокая н НИИПИпо дел13035 о д. 4/ филиал ППП "Патент", г. Ужгород, ул, Проектн скальэывания оправки относительнопривода вращения и расширение технологических воэможностей.Поставленная цель достигается тем,что в...

Номер патента: 855759

Опубликовано: 15.08.1981

Авторы: Решетняк, Селезнев

МПК: H01F 41/08

Метки: кольцевых, намотки, сердечников, станок

...что в подшипнике выполнен кольцевой паэ, образующий вместе с кольцевым пазом шпули полость для размещения запаса провода.На фиг. 1 показан станок, общийвид; на фиг, 2 - разрез А-А нафиг, 1; на Фиг, 3 - разрез А-Ана фиг. 1 (вариант крепления шпули в 1подшипниках качения),т шнулю 1 с кольцея размещения запаса енную в подшипниках никах скольжения 3 олнен кольцевой паз, с кольцевым пазом размещения запаса вставке 5 шпули рас" роликовое устройст" авки 5 выполнеотверстия 7 для изроликов с целью ження провода. Шпутым венцом 8. Для вода 9 служитим 10. Для крепледечника 11 служит855759 2 и автоматически отрезается. Станокостанавливают, конец провода 9,уже продетый через натяжные роликиб, зажимают в эксцентриковом зажиме10. Включают...

Номер патента: 855760

Опубликовано: 15.08.1981

Автор: Брендючков

МПК: H01F 41/08

Метки: катушек, намотки, трансформаторов

...привод барабана и на барабан наматывают отмеренное количество шнура 7 по всей его длине, кроме концевого участка для двух-трех витковДалее привод барабана выключают, ненамотанную част шнура протягивают к каркасу, оберты" вают вокруг нее вручную двумя-тремя витками, прилегающими к закрепленному началу, провода, а оставшуюся часть шнура пропускают через валик 9, проводят снова к барабану 1, натягивают и конец шнура 7 закрепляют у щеки д барабана 1.,Барабан 1 приводят во вращение в направлении, противоположном тому, какое было при намотке шнура 7, и вращают каркас 4, вызывая тем самым наматывание на каркас первого слоя провода, При подходе сбегающей ветви шнура 7 к бортику о каркаса 4 привод выключают, начало шнура отсоединяют, его...

Номер патента: 855761

Опубликовано: 15.08.1981

Автор: Михайлов

МПК: H01F 41/08

Метки: кольцевой, намотки, станку, шпуля

...2 - сечение А-А на фиг. 1 (шпули с роликом на шарикоподшипниках), .на фиг. 3 - сечение А"А на фиг. 1 (шпули с применением фторопластового покрытия ); на фиг. 4 855761ролик, составленный из ряда шарикоподшипников, насаженных на ось; нафиг. 5 - вид Б на фиг. 1; на фиг.бвыход провода в виде петли из шпули при подходе поводка к катушкепунктиром показано место образования петли).Станок имеет основание 1, с прикрепленной обоймой 2, в которой размещена шпуля 3 при помощи шестерни 4. Кольцевая катушка 5 помещенав шпуле с помощью съемной вставки 6,Провод 7 с бобины 8 проходит черезтрубку 9 и ножы 10, которые приводятся в действие электромагнитом 11.Провод крепится зажимом 12 и проходитчерез поводок 13. На шпуле имеетсякольцевой козырек 14, на...

Номер патента: 858122

Опубликовано: 23.08.1981

Автор: Беленький

МПК: H01F 7/18

Метки: грузоподъемным, электромагнитом

...5, который содержит диодный мост. Вторая электрическая цепь состоит из последовательно включенных размыкающего контакта 2 аппарата управления, катушки 13 до,полнительного контактора и замыкаю 1 цего контакта 14 основного контактоэнергия рекуперируется в источник питания 5 (при отсутствии диодного моста у источника питания) или рассеивается в резисторе 15. После уменьшениятока в катушке 6 электромагнита до 10 нулевого .значения ток в ней меняетнаправление на противоположное. Приэтом меняется полярность напряженияна резисторах 7 и 8 и по иере ростаэтого напряжения (с ростом обратного 15 тока через катушку 6 электромагнитауменьшается напряжение ка катушкедополнительного контактора, которыйотключается и размыкаются главныеконтакты 2 и 3....

Номер патента: 858123

Опубликовано: 23.08.1981

Авторы: Лондон, Томашевич

МПК: H01F 19/06

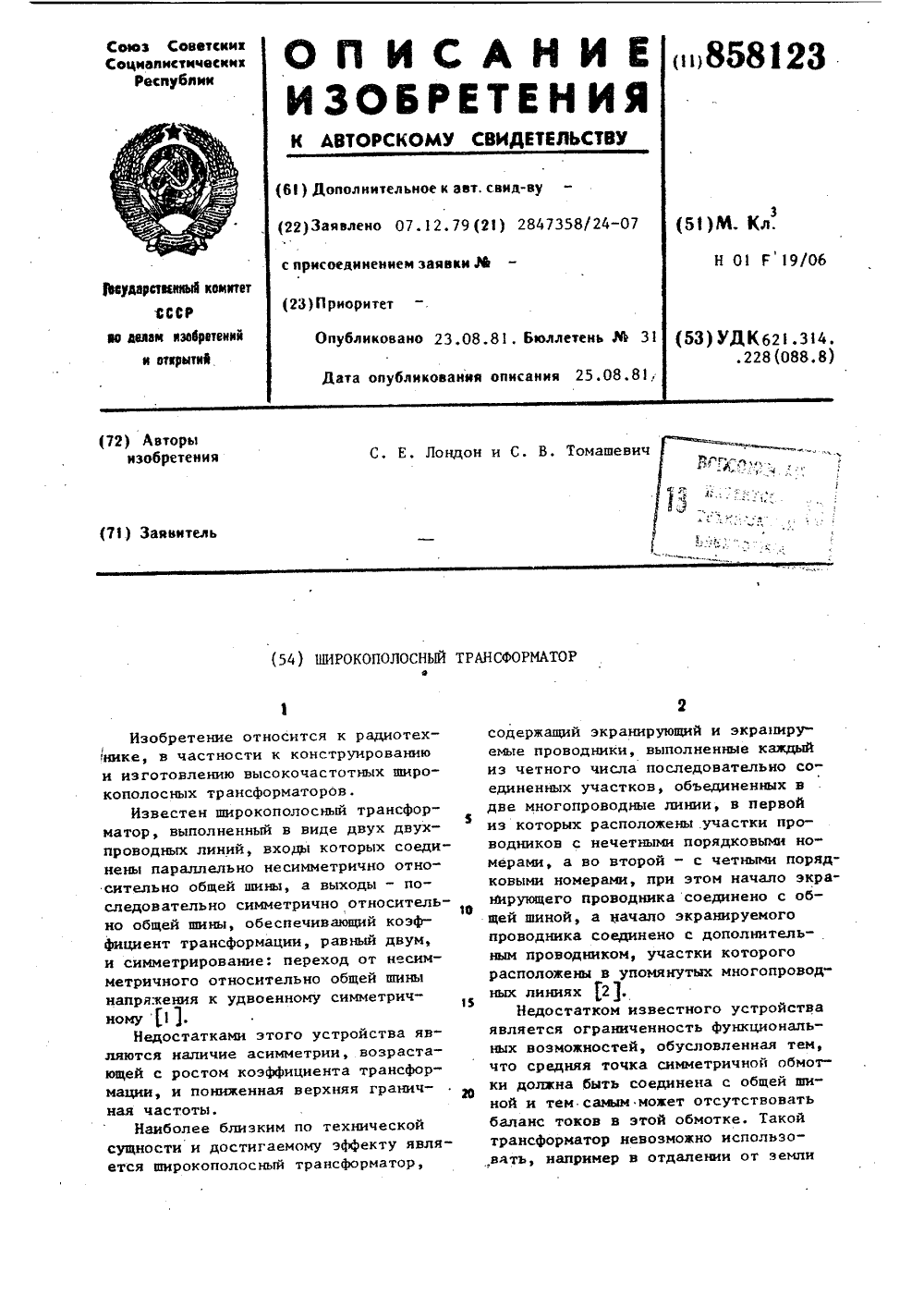

Метки: трансформатор, широкополосный

...проводник 1 и35 экранируемый проводник 2, выполненных каждый из четного числа участков (не обозначены).,Начало экранирующего проводника 1 соединено с общей шиной 3 (начала обозначены точкой).Участки проводников 1 и 2 с нечетными порядковыми номерами расположены в многопроводиой линии 4, а участки с четнымн порядковыми номерами - в многопроводной линии 5. Конец экраниру емого проводника 2 соединен с одним концом первого (внутреннего экранируеиого проводника) проводника дополнительной двухпроводной линии б, другой проводник которой соединен с обоих 50 концов с общей шиной 3. Начало экранируемого проводника 2 и другой конец первого проводника линии 6 образуют симметричный вход 7 и 8 трансформатора, к которому подключена...

Номер патента: 858124

Опубликовано: 23.08.1981

Авторы: Матющенко, Савин, Смирнов

МПК: H01F 27/28, H01F 38/14

Метки: емкостное, кольцо, обмоток, трансформаторов

...достигается тем, что в известном кольце емкостном для обмоток трансформаторов, содержащем изоляционное основание и два слоя токопроводящей ленты с промежутками между витками и изоляцией между слоями,второй слой выполнен иэ изолированной токопроводящей ленты и расположен на первом слое так, что пере858 крывает промежутки между витками пер 1 вого слояНа фиг. 1 изображено кольцо емкостное, обп 1 ий вид; на фиг. 2 - тоиг. 3 - же, поперечное сечение; на фиг. то же, сечение вдоль средней линии.На изолирующую заготовку 1 кольца емкостного наносится слой неиэолированной ленты медной 2 путем навивки враэбежку с шагом 1,8-1,95 А, где А - ширина ленты медной. Зазоры между витками первого слоя покрываются путем намотки второго слоя ленты медной 3...

Номер патента: 858125

Опубликовано: 23.08.1981

Авторы: Виноградов, Павлов

МПК: H01F 27/28

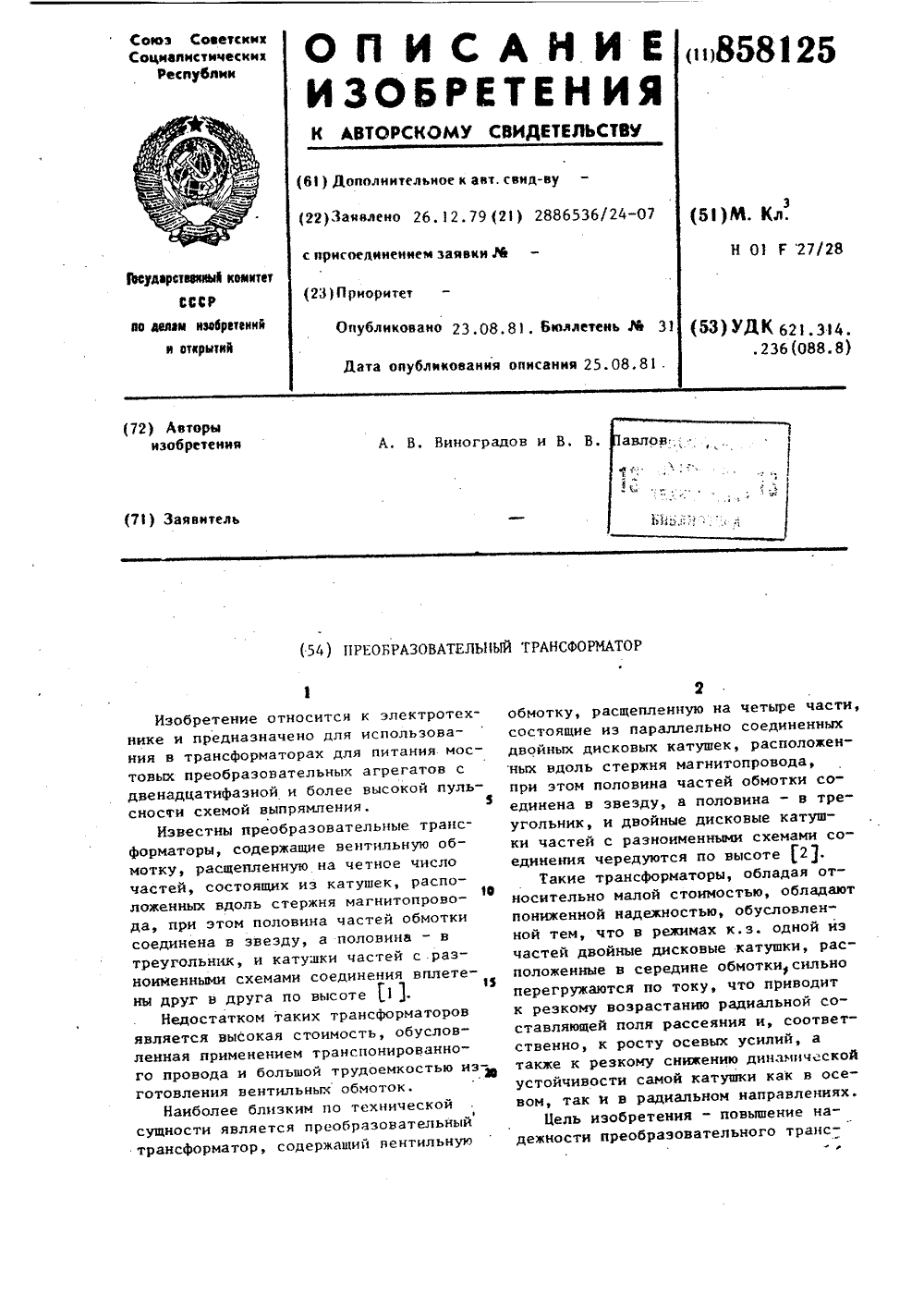

Метки: преобразовательный, трансформатор

...Секция 19 выполнена из четырех катушек непрерывного типа тем же проводом, что и секции 16-18, причем для того, чтобы числа витков секций 16-19 были равны, каждая катушка секции 19 имеет число витков в два раза меньшее, а число параллельных проводников в два раза больше, чем катушки секций 16-18.Аналогично части 3 часть 4 состоит из четырех секций 20-23, причем секция 20 выполнена точно также как секция 19, а секции 21, 22, 23 точно также как секции 16, 17, 18.Наиболее тяжелым режимом с точки зрения динамической устойчивости является режим частичного к.з. частей, соединенных в треугольник, например, части 3. В этом режиме секция 19 перегружается на 5-77 относительно тока, который протекал бы при равно" мерном токораспределении, тогда...

Номер патента: 858126

Опубликовано: 23.08.1981

Авторы: Голубев, Лизунов, Нехамкин, Офицеров, Почуев

МПК: H01F 38/40

Метки: измерительный, постоянного, трансформатор

...разработкиряда регуляторов постоянного тока на 20 ограниченные пределы регулирования.Благодаря отсутствию дополнительнойиидуктивности в цепи обмотки подмагничивания упрощается устройство в целом, снижается его стоимость и габа Риты ф Формула изобретения Источники информации,50принятые во внимание при экспертизеАттура Г. Иагнитные усилители.И., "Государственное энергетическоеиздательство", 1963, с. 220, рис.7,4.2. Авторское свидетельство СССРВ 427404, кл. Н 01 Г 40/06, 1972,3 858Кроме того,. в трансформатор дополнительно введен подвижный сердеч"ник, расположенный в отверстии внешнего цилиндрического магнитопровода.На чертеже изображен общий видстройства, содержащего в одном кор:1 вусе два измерительных трансформатора,Устройство...

Номер патента: 858127

Опубликовано: 23.08.1981

Авторы: Серый, Худяков

МПК: H01F 41/04

Метки: каркасов, катушек, крепления, намотки, станку, электрических

...изобретения 3 В 58 чогательные тяги и вспомогательные Х-образные шарниры выполнены меньших размеров.Устройство работает следующим образом.За счет подпружинивания Х-образных шарниров спиральными пружинами 7 в исходном состоянии устройство имеет максимальный линейный размер, а расстояние между подвижными ребрами 4 и осью симметрии устройства минимальноеПри создании давления на упорыустройства его линейный размер умень шается, расстояние между подвижными ребрами 4 и осью симметрии устройства увеличивается, При этом ребра 4 устанавливаются по углам каркаса, нанизанного на устройство. Таким образом, прикладываемое усилие вдоль оси устройства передается через рабочие тяги 3 и подвижные ребра 4 на плоские внутренние углы каркаса, чем...

Номер патента: 858128

Опубликовано: 23.08.1981

Автор: Юматов

МПК: H01F 41/08

Метки: намоточный, станок

...провода. Пру."кина58128 4требления провода за один оборотчвлнока.Технико-экономический эффект заключается в повышении качества получаемых обмоток, например, потеициометров, так как предлагаемое устройство способствует сохранению физико-механических свойств провода впроцессе намотки неизменными.10 Формула изобретения 3 8 10 при этом закручена на некоторый угол и через валик 9, колесо 8, комп пенсационное кольцо 5 и направляющий элемент натягивает провод 16, а нитепроводник 6 сматывает провод ,со шпули 4. При включении привода 14 .начинает вращаться челнок 2. Его нитепроводник 3 обматывает проводом 16 каркас 15. Неравномерность скорости наматывания за один оборот челнока вызывает циклические перемещения компенсационного кольца 5...

Номер патента: 859029

Опубликовано: 30.08.1981

Авторы: Бондаренко, Кулинич, Найден, Найдена

МПК: B22F 3/12, H01F 1/113

Метки: анизотропных, железа, магнитов, нитевидных, порошков, постоянных

...1, В толуольную суспензию 1 вес.% анизотропного нитевидного порошка железа добавляют в качестве связующего зпоксидно-диановую смолу ЭДв количестве 10 от веса порошка, Йолученную смесь заливают в неферромагнитный сосуд, имеющий в нижней части Форму рабочей полости матрицы прессования, помещают во внешнее магнитное поле напряженностью 50 кА/м, уменьшающееся за пределами нижней части сосуда, подвергают воздействию ультразвуковых колебаний частотой 20 кГц, интенсивностью 1 Вт/см в течение 2 мин. После чего повышают напряженность магнитного поля до 600 кА/м и снижают интенсивность ультразвукового поля до нуля Ориентированная в магнитном поле масса образует брикет, форма которого совпадает с формой сосуда. Толуольный раствор удаляется, а...

Номер патента: 860147

Опубликовано: 30.08.1981

Автор: Добрунов

МПК: H01F 13/00

Метки: добруновых, звезда, питаемый, постоянного, сети, трехфазной, электромагнит

...перемени фазнбго тока 1-3, состоит8601 секций обмотки 4-6, включенных звез дой в электрическую цепь и согласно в магнитную цепь, и трех выпрямителей диодов) 7-9, однонаправленно шунтирующих секции обмотки. Между общими точками звезд включено активно-индуктивное сопротивление 10.Устройство работает следующим образом.При включении источника переменного трехфазного тока в обмотках элек-, тромагнита протекает ток, при больших значениях индуктивности обмоток 4-6, близкий к постоянному.Ток через каждую секцию слегка пульсирующий и определяется из вы- ражения 15 Ф 9 ХР+ОЛ О где г и 1. - соответственно активное сопротивление ииндуктивность секций;ю - частота 1".25О - линейное напряжение сети.При прохождении через фазу 1 вообмотку 4 верхней...

Номер патента: 860148

Опубликовано: 30.08.1981

Автор: Иванютин

МПК: H01F 19/04

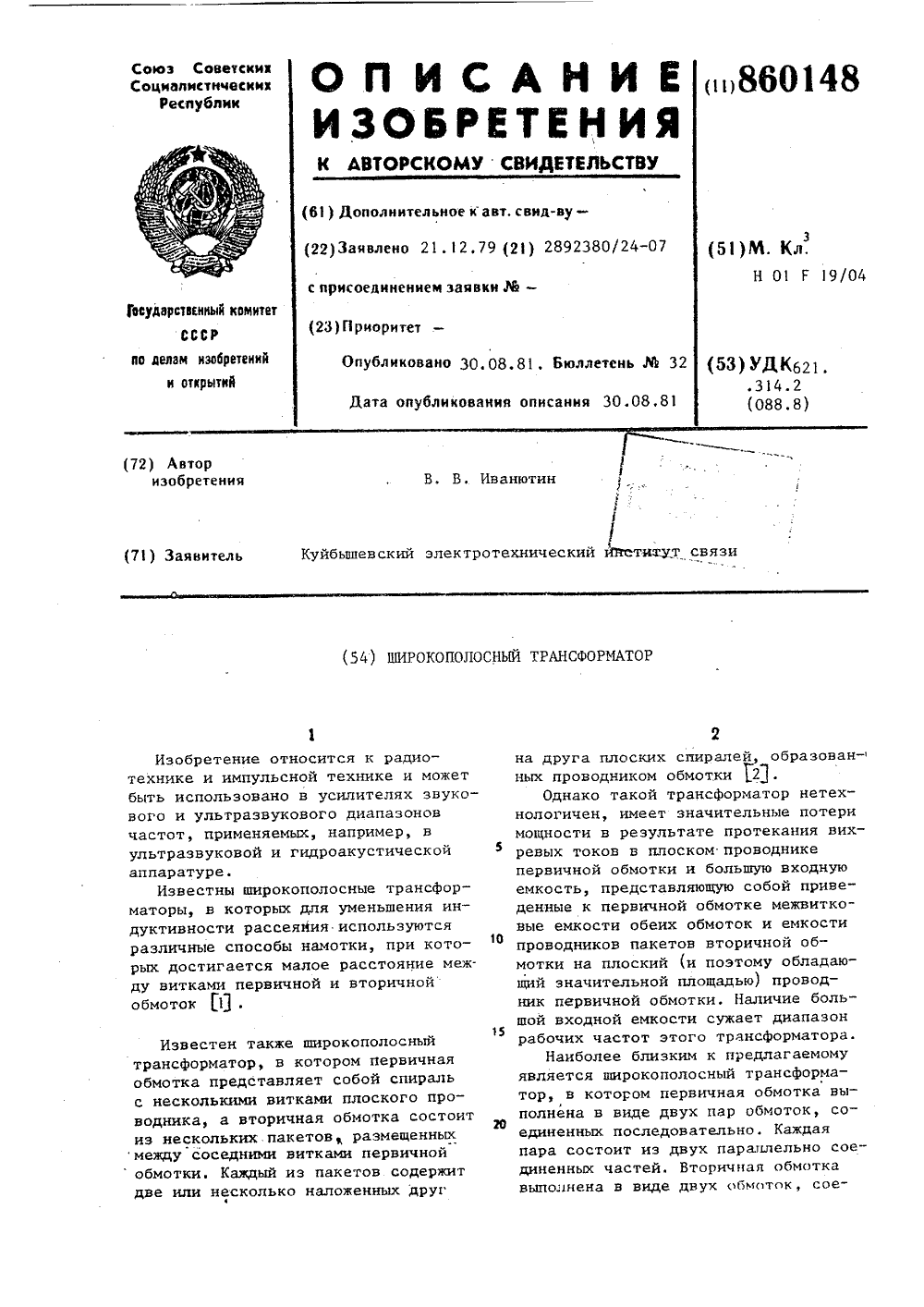

Метки: трансформатор, широкополосный

...коэффициента трансформации.Указанная цель достигается тем, что в трансформаторе, состоящим из тороидального, Ш-образного или иного магнитопровода, вторичной и нескольких первичных обмоток, соединенных20 параллельно, каждая из которых намотана в один слой с шагом и отделена от других таких же обмоток изолирующей прокладкой, вторичная обмот 25 ка разделена на секции, соединенные последовательно параллельно или комбинированно, каждая из которых намотана в одном слое с одной из первичных обмоток, при этом витки каждой секции вторичной обмотки размещены в промежутках между соседними витками соответствующей первичной обмотки и отделены от этих витков пленочным диэлектриком.На чертеже показано размещение 35 проводников обмоток на каркасе в...
