H01F — Магниты; индуктивности; трансформаторы; выбор материалов, обеспечивающих магнитные свойства

Номер патента: 654966

Опубликовано: 30.03.1979

Авторы: Бахвалов, Белецкий, Бунин, Конторович, Панюков

МПК: H01F 27/34

Метки: высоковольтная, обмотка

...С уменьшением числа переплетенных витков эта разность пропорционально уменьшается, что позволяет существенно (более чем в 2 раза) уменьшить толщину витковой изоляции по сравнению с известной и, следовательно, повысить коэффициент заполнения обмотки проводниковым материалом.Более плавное изменение продольной емкости от одной пары катушек к другой достигается благодаря тому, что число переплетенных витков в катушке может выполняться дробным, кратным 0,5. Это достигается смещением двух переходов в паре катушек относительно трех других на 180 или изменением на единицу числа переплетенных витков в одной из катушек пары по сравнению с другой катушкой.При выполнении обмотки несколькими параллельными проводами между одноименными витками разных...

Номер патента: 654967

Опубликовано: 30.03.1979

Авторы: Клименко, Кошель, Лахтаренко, Подлесный, Френкель, Чоповой

МПК: H01F 27/36

Метки: кольцо, обмотки, прессующее, трансформатора

...полосы сваривают (склеивают) между собой, а затем изгибают, шунт можно изготовить толщинойне более 15 мм, кроме того, загнутые концы полос не прилегают друг к другу и загибы шунта получаются распущенными (сострыми кромками), что требует при установке кольца в трансформаторе увеличенияизоляционного расстояния. МОТКИ ТРАНСФОРМАТОР Целью изооретения является снижение потерь на вихревые токи, повышение качества прессующего кольца, упрощение технологии его изготовления.Указанная цель достигается тем, что прессующее кольцо обмотки трансформатора снабжено клиновидными вставками, пакеты шунтов установлены на ребро, причем смежные пакеты разделены клиновидными вставками, например из диэлектрика.На фиг. 1 изображено предлагаемое кольцо;...

Номер патента: 654968

Опубликовано: 30.03.1979

Авторы: Кирикиас, Кольчак, Плетнев

МПК: H01F 41/12

Метки: выполения, главной, изоляции, кварценаполненных, обмоток, трансформаторов

...температуры полимеризации компаунда, но в этот период значительное 10 количество компаунда вытекает из катушек.Целью изобретения является повышениеэкономичности способа и улучшение электрических свойств главной изоляции обмоток трансформатора.15 Для достижения указанной цели передзапечкой обмотки собирают на магнитопровод, помещают в кожух, засыпают кварцевым песком и производят запечку при протекании тока короткого за.мыкания по об моткам.Запечку обмоток осуществляют при температуре 160 в 2 С в течение 7 - 10 ч.Сущность описываемого способа заключается в том, что готовый к запечке транс форматор с насаженными на магнитопровод обмотками, пропитанными эпоксидным компаундом, помещают в кожух, засыпают кварцевым песком и производят запечку...

Номер патента: 656113

Опубликовано: 05.04.1979

Авторы: Акулин, Кленов, Литвинов

МПК: H01F 21/04

Метки: ферровариометр

...связаны проводящей пере.Дмычкой 9, а по другую сторону соединеныс концами неподвижных пуоводников 4 проводящими пружинами 10. Концы неподвижных проводников 4, закрепленные на планке в точках 11 и 12, служат выводамиферровариоме тра,Устройство работает следующим образом.Проводники подвижные 5 и неподвижные4 образуют два витка, суммарная индуктивность которых определяет индуктивность ферровариометра, зависящую от взаимного расположения проводников в щелевых полостях 3 сердечника. На фиг. 4 (сечение по а-а) показаны два крайних поло- ,жения подвижной рамки, соответствующиемаксимальному (фиг, 4, а) и минималь.ному (фиг, 4, б) расстояниям между проводниками 4 и 5, При минимальном расстояния между проводниками в полостяхсердечника...

Номер патента: 656114

Опубликовано: 05.04.1979

Автор: Горбунцов

МПК: H01F 27/12

Метки: аппаратов, охлаждения, электрических

...жидкостью,преимущественно для охлаждения .масляных трансформаторов,Известны устройства для охлажденияэлектрических аппаратов, наполненных диэлектрической жидкостью, в которых увеличение интенсивности охлаждении активных частей электрических аппаратов достигается за счет направленного потока 1 Вохлаждающей жидкости через специальныеполые прессуюшие элементы, расположенные в нижнем ярме и соединенные трубопроводом с охлаждаемым элементом 11).,Известные устройспщ обла татками, заключающимися в у конструкции системы охлажде нии металлоемкости электрич ратаИзвестно также устройство для охлаждения электрических аппаратов, содержащее емкость, заполненную диэлектричесИ Е и 656114Нагретая диэлектрическая жидкость поднимается к...

Номер патента: 656115

Опубликовано: 05.04.1979

Автор: Бондаренко

МПК: H01F 41/04

Метки: намотке, натяжения, провода

...устройство,Устройство для натяжения провода при намотке состоит из кронштейна 1, на котором установлены подпружиненный ролик 2, фетровый прижим 3, направляющий ролик 4 и поворотный рычаг 5 с тормозным барабаном 6, имеющим обрезиненную канавку для обхвата провода в один или несколько витков и поджимаемый пружиной 7 к фракционной колодке 8, поджнмаемой пружиной 9 к тормозному барабану 6. Рычаг 5 и барабан 6 через пружины 7 и 9 связаны с винтами 10 и 11 с гайками 12.Работает устройство следующим обра зом.Тормозжиной 7 ссаз 1537/4Подписное П "Патент",ул. Проект на тормаживания тормозного барабана дугообразной поворотной тормозной колодкой с помощью пружин 7 и 9.Усилие прикида тормозной колодки к тормозному барабану устанавливается пу...

Номер патента: 656116

Опубликовано: 05.04.1979

Авторы: Андреев, Карпиловский, Ковальчук

МПК: H01F 41/08

Метки: кольцевых, обмотки, сердечников

...из двух частей, одной из которых является вставка 4, Обойма 3 имеет зубчатый венец 5, находящийся в зацеплении с шестерней 6, передаюшей вращение от привода.Вставка 4 снабжена фиксаторами 7, подпружиненными пружинами 8. В средней части вставки 4 выполнено окно 9, в котором вмонтирован привод фиксаторов выполненный в виде Г-образных рычагов 10, шарнирно установленных на штифтах 11 и соединенных между собой пружиной 12. Рычаги 10 .шарнирно соединены с фиксаторами с помошью штифтов 13, закрепленных на хвостовиках фиксаторов, к торые снабжены направляюшими пазами, взаимодействующими с нвпрвпляюшими штифтами 14, установленными и окне вс тавки.1 г Ссотавитель В. ПышкинаРедактор В. Большакова Техред Э, Чужик Корректор А, Гриценко Заказ...

Номер патента: 657469

Опубликовано: 15.04.1979

Автор: Мельников

МПК: H01F 7/02

Метки: магнитная

...3 была меньше высотымагнита 1, а высота краев магнитопровода 2 была меньше, чем высота 10магнита на величину большую, чемрадиальная протяженность рабочего зазора сйстемы.Основные магнитные потоки, создаваемые магнитом, пройдут в системетак, как показано на фиг. 1 стрелками. В рабочем зазоре системы будетсоздаваться радиально направленноемагнитное поле, величина которого будет повышена за счет уменьшения рассеяния с заостренных загнутых концовмагнитопроводов.При необходимости создания сильно,го радиально направленного магнитно"го поля в кольцевом зазоре небольшого диаметра, предпочтительно.испольэование магнитной системы, показаннойна фиг. 2,Эта магнитная система содержиткольцевой дисковый магнит 5, дисковые магнитопроводы 6 и 7 с...

Номер патента: 657470

Опубликовано: 15.04.1979

Автор: Блинов

МПК: H01F 7/14

Метки: объектов, разгона

...работы, продольный разрез; на фиг, 2 - то же устройство в плане.Устройство состоит из неподвижного основания с направляющими 1, расположенными между постоянными магнитами 2 и 3. Магнит 2 жестко закреплен на основании посредством держателей 4, а магнит 3 при помощи держателя 5 и оси 6 установлен поворотнопри этом укаэанная ось расположена эксцентрически относительно центра массы магнита 3. Поворот магнита 3 ограничивается штифтом 7. На направля" ющих 1 установлена подвижная платформа 8 с магнитом 9.Поворотный магнит 3, взаимодействуя с магнитом 9, закрепленным на подвижной платформе 8, создает ее начальное движение. При этом магнит 3 поворачивается и его полюса замыкаются с разноименными полюсами маг. нита 2, Платформа по инерции...

Номер патента: 657471

Опубликовано: 15.04.1979

Авторы: Абрамян, Курков, Штернин

МПК: H01F 41/06

Метки: высоковольтной, коническими, многослойной, обмотки, слоями

...сборки.Способ изготовления обмоток осуществляется следующим образом.Намоточный провод 1, предварительно с.",оченный клеем, закрепляют на меньшем диаметре первой конусной оправки 2, Вал 3 вместе с конусными оправками вращают и одновременно производят намотку на конической поверхности первой оправки в один слой.С последнего витка на конусную оправку провод пропускается в фиксирующий паз 4, прорезанный в венце 5 оправки, и по ходу вращения вала 3 опускают вдоль торца конусной оправки 2 вниз, на меньший диаметр следующей конусной оправки, далее аналогично производят намотку яа второй оправке и т.д. По завершению намотки гроизводят сушку обмотки, например пропусканием тока через всю обмотку, после чего производят сборку слоев...

Номер патента: 658606

Опубликовано: 25.04.1979

Авторы: Багина, Брандт, Гусева, Иванова, Ильичева, Тимофеев

МПК: H01F 1/22

Метки: магнитодиэлектрический, материал, молибденового, основе, пермаллоя

...магнитодиэлектрический материал на основе молибденового пермаллоя, который отличается от известного тем, что он дополнительно содержит 0,3 - 1,5 вес.4 дисульфида молибдена.Материал получают методом порошковой металлургии. Порошок молибденового пермаллоя, отожженный в вакууме 10 з мм. рт.ст, при температуре 760 в 7 С в течение 3 ч, смешивают с хромовым ангидридом, силикатами магния и натрия, гидратом окиси магния и дисульфидом молибдена, взятыми в необходимых количествах. После прессования изделия отжигают при температуре 640 - 660 С. Сравнительные свойства известного ипредлагаемого магнитодиэлектрических материалов приведены в таблице.Как следует из приведенных данных, введение в магнитодиэлектрический материал на основе...

Номер патента: 658607

Опубликовано: 25.04.1979

Авторы: Белый, Жуковский, Калинников, Нагайцев, Троицкий, Уйменов

МПК: H01F 38/08

Метки: дуговой, металлов, резки, сварки, трансформатор

...линий меридианных плоскостей трансформатора, изображенного на фиг. 1; на фиг. 3 изображен вариант конструкции каркаса, согласно изобретенияштриховые линии показывают установку панелей кожуха, выполненных из изоляционного материала); на фиг. 4 трансформатор с развитым магнитным рассеянием, расположенный в каркасе согласно изображения.На стержнях магнитопровода 1 трансфор- ц матора для дуговой сварки и резки металлов расположены первичная обмотка 2 и вторичная обмотка 3. Дополнительная обмотка 4 намотана вокруг трансформатора и имеет возможность включаться последовательно со вторичной обмоткой, согласно или встречно, или же отключаться и служит для изменения реактивного сопротивления трансформатора. Трансформатор заключается. в каркас...

Номер патента: 658608

Опубликовано: 25.04.1979

Авторы: Демидов, Ефремов, Миславский, Самарин

МПК: H01F 41/02

Метки: комплектования, пакета, пластин, ферромагнитных

...( (спок2, образующие канал для прохода и Ориентирования пластин 9 имеют противостояциепрямоугольные вырезы, сходящие на цет ннаправлении центра коргусаи расцоожснцые вплотную к щитку 3.Сразу позади щитка 3 по ходу пластин 9,вырез плавно сходит ца нет.Между немагнитными стенками 2 расположен экран 10 и транспортная трубка 1для отсекаемых пластин 9.Тр(кт питания комплектователя пластиам: 9 содержит цилиндрический вибробункер2 и расположенные концентрично бунке -ру 3 еподвижный диск 13 и комплект электромагнитных подборщиков 14.Для приема пластин 9 комплектоватеьснабжен линейкой 5 с бегущим электромагнитным полем, а для приема ориентированных пластин электромагнитным устройством 16.Устройство работает следующим обра 2 ОПластины 9,...

Номер патента: 658609

Опубликовано: 25.04.1979

Авторы: Бабонин, Зуев, Иванов, Кошкин, Соловьев, Цветков

МПК: H01F 41/04

Метки: катушек, станок, электрических

...на звездочке 21. Далее включают электромагнит 34 и провод освобождается из зажима 33. Привод 17 включают на обратное вращение, рычаг 16 перемещается в положение показанное на фиг. 4. При этом наматываемый провод переходит из канавки ролика 32 в канавку ролика 12 механизма раскладки провода. Затем включают привод 15 и дозируюшее устройство 13 опускается и выдавливает клей на провод 7 в месте его контакта с каркасом 3. После приклеивания провода дозируюшее устройство возвращается в исходное положение, а рычаг 16 электромагнитом 18 перемеШается вдоль оси шпинделя в крайнее заднее положение (фиг. 1). При этом защелка взаимодействует с упором 24 и освобождает провод 7. Так получают начальный вывод катушки. Намотка провода на каркас...

Номер патента: 660100

Опубликовано: 30.04.1979

Авторы: Базаров, Бердоносов, Жевна, Кобец, Подольский

МПК: H01F 1/113

Метки: ферритов

...выключения или соответствуюшего изменения параметров переменного магнитного поля смесь магнитотвердого материала перейдет в твердое состояние, но уже будет иметь аниэотро660100 10 Время воздействия е параметры о й зоЭ зоне эон не Я/м ис 0,225,365 275 650) (2200) 281 3,2250) тивная сила по Ферритового пор 60 кй/м. Напряж его переменного частоты 50-60от 80 до 320 0,5-2 коэрцит янного магнитине 2-4 коэрие магнитные Н - Н и НС 1 КоэрцибренноститавляетДействующеннойв пределахсоставлялс намагн о напряженности ого поля, равной итивной силы, Н араметры получа 2 Нсз ферритовогоВремя воздеис оянного и перем пост вели 0 ка со енность во поля прои и пор вия нно мышл Гц меняликЛ/м, что явной силы шка.совместно посо магнитных г(ию магнитных свойств...

Номер патента: 660101

Опубликовано: 30.04.1979

Авторы: Айзикович, Ковачева, Плавник

МПК: H01F 1/117

Метки: магнитный, материал, эластичный

...напряженностей магнитных полей намагничивания и размагничивания за счет снижения коэрцитивной силы эластичного магнитного материала.Для достижения поставленной цели предложен эластичный магнитный материал, содержащий каучук, феррит бария и целевые добавки, отличающийся от известного тем, что он дополнительно содержит никель-цинковый Феррит при следующем соотношении компонентов, вес.%:Каучук 6-20 Феррит бария 46-76 Никель-цинковыйФеррит 2-46 Целевые добавки Остальное Целевые добавки в материал вводятся для воздействия на его физико-механические свойства и с этой целью660101 могут использоваться окись цинка,окись магния и др. П р и м е р. Эластичный магнитныи материал изготавливается По технологии, принятои в резиновой...

Номер патента: 660102

Опубликовано: 30.04.1979

Автор: Довгий

МПК: H01F 7/13

Метки: силы, тяги, электромагнитов

...21 соединен с приводным электродвигателем 11. Через дополнительный усилитель 24 к дополнительному регистрирующему прибору 23 подключены два дополнительных гензометрических датчика 25 и 26, соединенныс последовательно между собой.Тензометрические датчики 25 и 26 наклеиваются на противоположные стороны упругих элементов 4 и 5.Устройство работает следующим образом.На обмотки, нанесенные на подвижные части 1, 2 и на закрепленную часть 9 исследусмого электромагнита, подается напряжение, С помощью электродвигателя 10 и винтовой передачи 12 приводится в движенис подвижное основание 7 и изменяется величина воздушного зазора между закрепленной частью 9 и подвижной частью 1.Под действием тягового усилия электромагнита подвижная часть 1 изменяет...

Номер патента: 660103

Опубликовано: 30.04.1979

Авторы: Арутюнов, Беруашвили

МПК: H01F 7/18

Метки: двухобмоточным, постоянного, реле, электромагнитным

...и)1 пмльса/е 1 - е (,15 где ( - максимальное установившееся значение тока;(ехйМагнитный поток в обмотке 2 при нара станин входного сигнала будет изменятьсяпо законуф - Фе 1,1 - е25 гдс т - постоянная времени рслс при оттянутом якоре электромагнита рслс 1;сто - максимальное значение магнитногопотока (т. е. в установившемся режиме);Фе- л(еп 2 -- число ампер-витков в обмотке 2.Прп убывании входного импульса, т. с.прп отключении сигнала с реле магнитныйпоток примет такое значение:35Ф 2- Ф, е-где т - постоянная времени при притянутом якоре,Как известно, реле срабатывает, начиная 40 с определенного значения тока срабатывани 51 (ср или потока Ф, рср1, (1 - е45Время срабатывания илп время троганпяопределится из соотношений50фо(, = .1 п -фо -...

Номер патента: 660104

Опубликовано: 30.04.1979

Авторы: Евликов, Некруткин, Черников

МПК: H01F 38/28

Метки: высоковольтной, линии, передач, токов

...линии передач позволяет избежать применения дорогой и громоздкой изоляции, кроме того, такой трансформатор тока удобен в эксплуатации, 30 так как охватывать токопровод с измеряе/не / Соста внтель обышевск Кор 1)екто Редактор 1 О ы: Е, Хмелева н 3. Тарасова Чеьпокано Заказ 683/8 Изд. М 308 Тирак 922 Подписное 11 ПО Государственного комитета СССР по делам изобретений и огкрьпнй 113035, Москва, Ж.35, Раушская наб., д. 4/5псграфня, пр, Сапунова, 2 мым током можно по любой удобной, в том числе и заземленной, трассе. На работу трансформатора тока не влияют длина и форма магнитопровода.На фиг, 1 изображен поперечный разрез трансформатора тока; на фиг. 2 показана прокладка трансформатора тока по опоре для замера тока средней фазы; на...

Номер патента: 660105

Опубликовано: 30.04.1979

Автор: Моськин

МПК: H01F 41/02

Метки: кольцевых, магнитопроводов, разрезки

...разжимной оправки 8 содержит качающийся гидравлический цилиндр 17 (фиг. 3), закрепленный шарнирно на блоке 5 резки (фиг. 1).На штоке гндроцилиндра 17 закреплен кронштейн 18 с двумя фасками и двумя ро 11001055 10 15 20 75 Зо 35 ликами 19 (фиг. 4), уд рживающпмн на себе пружинами 20 две пары губок 21, имеющих возможность разжиматься при перемещении кронштейна 18 относительно губок 21 при соприкосновении последних с регулируемыми упорами 9 (фиг. 1 и 2).Устройство работает следующим образом. Магнитопроводы 22 без оправок (фиг. 2) поступают с пресса выпрессовки в зону действия механизма 10 подачи, откуда механизмом подачи 10 проталкиваются в зону резания на 1 - 3 мм дальше нужного г:оложения. Подается команда на движение вверх механизму 8...

Номер патента: 660106

Опубликовано: 30.04.1979

Авторы: Литвак, Рагозина, Уляницкий

МПК: H01F 41/04

Метки: бескаркасных, изоляции, катушек, микропровода, стеклянной

...инертного вещества, например талька, сосвязующим, температура выгорания которого не выше температуры подогрева оправки, например крахмалом или поливиниловым спиртом, и высушивают,Сущность изобретения состоит втом, что защитный состав наносят наоправку в виде водной суспензии мелкодисперсного инертного вещества сосвязующим, например крахмалом илиполивиниловым спиртом, температуравыгорания которого не выше температуры подогрева оправки, после чегопокрытие высушивают и при необходимости шлиФуют. После намотки катушек,производимой обычно при температуре650-700 С, связка выгорает, и небольшого усилия оказывается достаточнодля рассыпания покрытия и легкогоснятия катушки с оправки.Применение данного способа обеспечивает четкое снятие катушек...

Номер патента: 660107

Опубликовано: 30.04.1979

Автор: Шибанов

МПК: H01F 41/06

Метки: изготовлении, катушек, намотки, полосового, провода, ребро, электрических

...крепоения 10 нца полосовогопровода 4.Зажим 3 взаимодействует с закрепленным на оправке 1 клином 5.15 Направляющие элементы выполнены ввиде ролика 6, установлснного на оси 7 на рычаге 8. Ролик 6 с оправкой 1 образуют окно для направления полосового провода прп намотке. Окно расположсо в зоне 20 фо 1)мооб 1 зазованп 11 витка катушки 9.Рычаг 8 имеет вырез в виде вилки, в который входит палец 10, соединенный с корпусом при помощи болта 11. Палец 10 смонтро 1;ан в корпусе 12 с возможность;о пово рота.К пальцу 10 прикреплена планка 13 супорами 14,Устройство работае слсд 1 Ощпм Образок.Конец провода 4 направляется через паз 30 в ролике 6 к зажнзу 3. Конец оправки 1о 308ного комитета СССР35 Москва )К.35 Р Подписпоекрытпй Тиратк 922 о делам...

Номер патента: 661620

Опубликовано: 05.05.1979

Авторы: Захарова, Муслаков

МПК: H01F 1/34

Метки: материал, ферритовый

...850 оС, спекания 1100 оС. В результате получен новый феррит, у которого,бн - 45, О, К с - 3, 5.По сравнению с известным матернаом, имеюцим хи -38, а. К - 3,1, ,Он увеличивается на 18,3, а К на 12, 9.П р и м е р 2. Берется исходная смесь М- Еп Со". Ы феррита, содержацая мол,В:РеО . 49810 43,7ЕпО 5,0СоО 1,51 фОЗ 0,8 В нее сверх молярного состава вводится присадка РвО в количестве 1,0 вес.Ъ.Изготовление феррита проводится по оКисной технологии, Температура предварительного обжига 850 оС, спекания 1080 фС. Полученный феррит,7 5,9 0,8 1 4 150 5 10 бретени ула и вт, св. и й с я риал п ч а ю повыще ицаемо ки по одержиния началь- сти и коэфчастоте,т 0,2-2,0 Фи он оставитель Т. Сырвачевехред Л.Бабурка рректор А. Власенк Редакт тов Заказ 248955...

Номер патента: 662978

Опубликовано: 15.05.1979

Авторы: Зиборов, Зиновьева, Пучкова, Хомяков, Цыпулина

МПК: H01F 1/10

Метки: материал, ферритовый

...Латериал имеет сл Коэрцитивная сила, Нс Температурный коэффициент коэрцитивной силыДиапазон т УР дополнительно сод. Для полученияков были подготовлсей, вес.Ъ,50 73,49 24,61 73,49 79 Мр ТО 28,10 "3,20 28,19,80 3,202,000,10 2,Од 0ГО 2,00 0,10 О 20 001 66,80 79,990,10 0,01 0,2066,50 Ре 79,99 Ферритовйе сердечяики 0,6 х 0,4 х 0,2 мм" ": выдержке" 1 Й ч иохлаждении в4 .,отпрессовывают из полученного порошка ц при 1-10 мм рт, ст.Сердечники изготавливаот по общеприне.той-керамической текнопбгии. Спекание . В табдипеприведены свойствасердечников происщит и вощушкМ" гаемого ферритового материаласреде при темйературах 12401260 С;ненаб с известньйм;Извест-"ный". .: 6М " . 8,0 О, 0860 052 0,12 0,12 О,ОО 0,10 3 2 50 0,12 0,12 9,0 10,5 0,5 0 О ,О...

Номер патента: 662979

Опубликовано: 15.05.1979

Автор: Рабинович

МПК: H01F 7/00

Метки: магнит, многополюсный

...2 - квадрупольн Магнит выпол ными углами 15 равление их нам нит позволяет по систем для получ типа.и осьюяшей чее осью проход 1. руг ти иия с ию м ваемыи поля; на ов с централь- показано напи). Такой магтво магнитных ультипольного люсныи с пос лого циразличн и фик Такой нфигур зобр Формул енный из енностью о из сек- намагниавлением, уменьшеполюсныйа с постоялого цилинразличными фиксиров магнит,нной надра, сонаиравланным ечто, с матернав видеторов сченностотличаю ьшение Целью изобретения является уме ассы магнита. Это достигается те редлагаемом магните угол между иися т Известен также многопо выполненный из материал намагниченностью в виде и собранного из секторов с равлением намагниченности ным ее направлением 2 достаточно...

Номер патента: 662980

Опубликовано: 15.05.1979

Авторы: Бакланов, Ермаков, Юрманов

МПК: H01F 7/13

Метки: соленоидного, типа, электромагнит

...неизменрывает часть отверстий, подводящих отра- ной, а следовательно, не будут меняться и ботанную смазку в каналы охладительной " йараметры электромагнита, зависящие от системы. Следствием этого может быть не- температуры. Кроме того, конфигураций иИ" " равномерйое охлаждение электромагнита, В расположение каналов охладительной сиссвязи с этим на внутреннейповерхностивтул-темы таковы, что протекающий по ним газ кй предусмотрена кольцевая йроточка, йа " препятствует распространению тепла от каглубину максимального погружения во втул- тушки 1 к магнитопроводящим фланцам 4 ку Линии сопряжения конической и цилин- и 5 и кожуху 3, предохраняя их от нагредрической частей якоря, сообщало%ай меж- -зе вания и изменения своих линейных...

Номер патента: 662981

Опубликовано: 15.05.1979

Авторы: Косенков, Оранский, Прудвиблох, Филюшин

МПК: H01F 13/00

Метки: автоматическое, намагничивания

...изделий, длина которых отличается от номинального значения для данной конкретной группы по типоразмерам, принятого во внимание при переналадке устройства. Причина снижения эффективности намагничивания таких изделий заключается в асимметричном их положении относительно центра длины соленоида при намагничивании, что обусловлено неоднородностью магнитного поля, Наличие указанного недостатка приводит к необходимости либо увеличивать пространство с однородным магнитным полем, либо производить разбивку намагничиваемых изделий наболее мелкие группы по типоразмерам с последующей переналадкой под эти группы. Первое, однако, приводит к увеличению габаритов и веса источника намагничивающего поля и снижает5КПД устройства, второе - к...

Номер патента: 662983

Опубликовано: 15.05.1979

Авторы: Буряк, Немцев

МПК: H01F 38/30

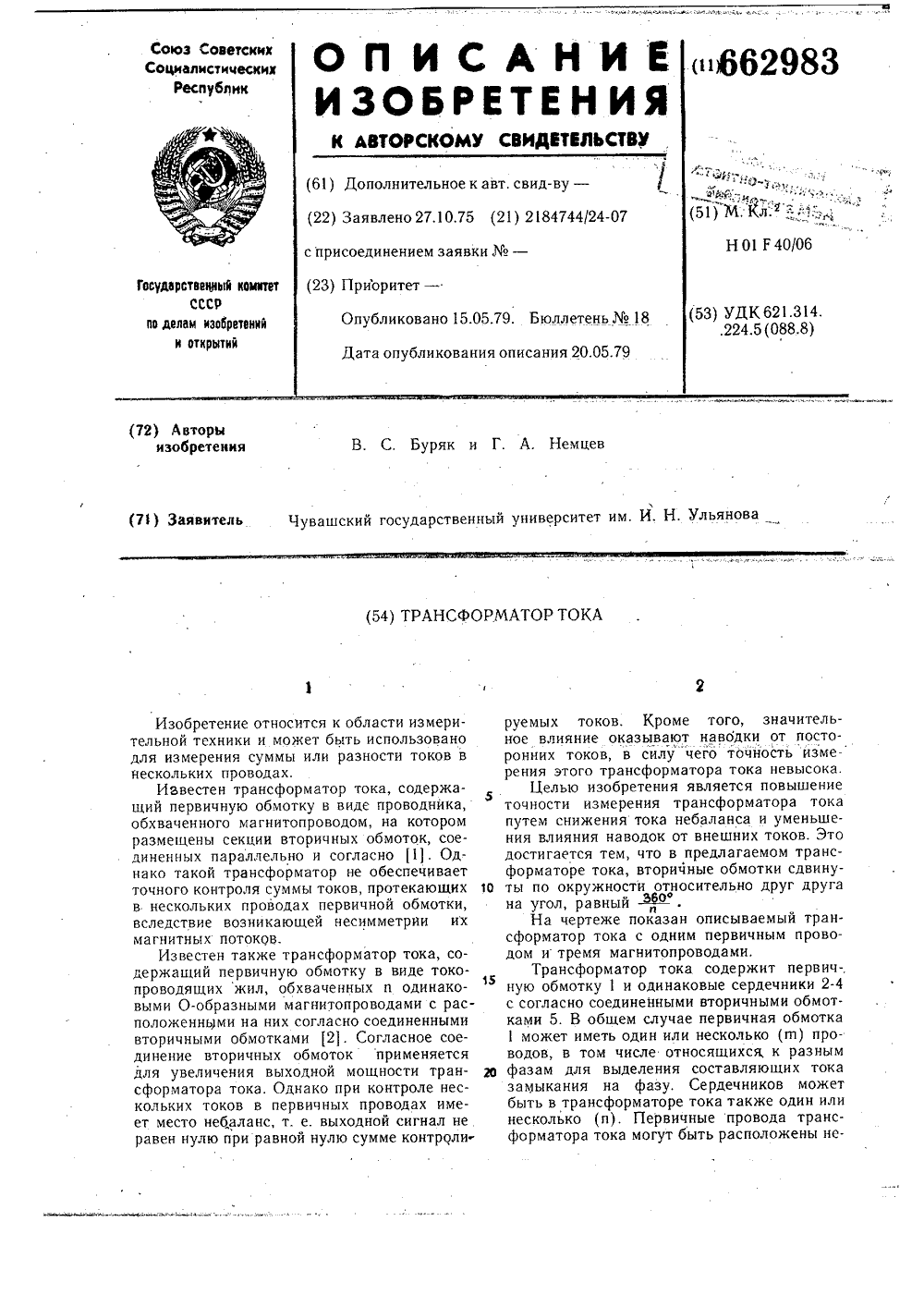

Метки: трансформатор

...точность изме. рения этого трансформатора тока невысока.Целью изобретения является повышение точности измерения трансформатора тока путем снижения тока небаланса и уменьшения влияния наводок от внешних токов. Это достигается тем, что в предлагаемом трансформаторе тока, вторичные обмотки сдвинуты по окружности относительно друг друга на угол, равный -ффф-,На чертеже показан описываемый трансформатор тока с одним первичным проводом и тремя магнитопроводами.Трансформатор тока содержит первич-, ную обмотку 1 и одинаковые сердечники 2-4 с согласно соединенными вторичными обмотками 5. В общем случае первичная обмотка 1 может иметь один или несколько (гп) проводов, в том числе относящихся, к разным фазам для выделения составляющих тока...

Номер патента: 662984

Опубликовано: 15.05.1979

Автор: Боков

МПК: H01F 41/02

Метки: магнитопроводов

...готавливают отины, один конец рхность оправки а, заключенной астями, тангеноздают в оправормула изобретен Целью и технологии Это достига способу пре резок ленть ленты иакла из нем агни между ферр циально к е ке осевое магнитное поле и отпускают другой конец ленты.На чертеже показано устройство, реализующее описываемый способ.Способ изготовления магнитопроводов заключается в следующем.Предварительно заготавливают отрезокленты требуемой длины. Один конец ленты .1 накладывают на поверхность оправки 2 из немагнитного материала, заключенной между ферромагнитными частями 3, тангенциально к ее поверхности. Затем в оправке 2 создают магнитное поле и отпускают другой конец ленты 1. Лента наматывается на оп., равку под действием...

Номер патента: 664227

Опубликовано: 25.05.1979

Авторы: Захарова, Изергина, Ключникова

МПК: H01F 1/34

Метки: материал, ферритовый

...тем,что дополнительно содержит окись меди при следующем соотношении компонентов, мол.Ъ: Окись никеля 10-44 Окись цинка 15-34 Окись кобальта 0,5-2,0 Окись молибдена 0,25-1,5 Окись меди 0,25-7,0 Окись железа Остальное Введение в состав Ферритового ма" териала окиси меди способствует образованию немагнитной Фазы, преимущественно молибдата меди, устойчивой во влажной атмосфере. П р н м е р: Никель-цинковый ферритовый материал получают из порошков соответствующих окислов при температуре предварительного отжига 850-1000 С и температуре окончательного спекания 980-1250 С. В таблице приведены составы предложенного никель-цинкового ферритового материала и прочность его прн изгибе после испытаний при кипячении в воде до 5 ч.,25 Как це дан матери...
