H01F — Магниты; индуктивности; трансформаторы; выбор материалов, обеспечивающих магнитные свойства

Номер патента: 803031

Опубликовано: 07.02.1981

Авторы: Декснис, Черняускас

МПК: H01F 41/04

Метки: изделия, осевого, сматываниядлинномерного

...фиг. 1 изображен общий вид устройства, на фиг. 2 - вид Л.Оно состоит из штанги 1, втулки 2, щеток 3 в корпусе 4, следящего элемента 5, пружины 6, основания 7, на котором устанавливается отдающая катушка 8, стопорящих элементов 9.Перед пуском намоточното станка следящий элемент 5 и корпуса 4 щеток 3 перемещают и разворачивают на втулке 2 в соответствии с габаритами установленной на основвнии 7 катуш 803031ки 8 и фиксируют стопорящими элементами 9Пружина 6 прижимает следящий элемент 5 к проводу катушки 8.При сматывании провода с отдающей катушки 8 и уменьшении ее диаметра следящий элемент 5 под действием пружины 6 поворачивается вместе со втулкой 2 вокруг штанги 1. Установленные на втулке 2 корпуса 4 также поворачиваются и...

Номер патента: 803032

Опубликовано: 07.02.1981

Авторы: Бочаров, Розин, Юрьев

МПК: H01F 41/04

Метки: микропроводом, много-слойной, намотки, рядовой, электрическихкатушек

...провода и стенки 6, толщина которых не более половины диаметра провода,Для создания необходимой жесткости рабочего конца проводонодителя,сверху тонкие стенки усилены ребрами жесткости 7. С противоположнойстороны рабочего конца проводоводи.теля установлен винт 8 с противовесом 9 для уменьшения давления проводоводителя на витки. Проводоводительустановлен на рычаге 10 и оси 11.Нижняя внешняя часть проводоводителяимеет Ч - образную форму 12,Устройство работает следующим образом.Проводитель 1 устанавливается украйнего ребра каркаса 4 так, чтобывнешняя поверхность стенки 6 соприкасалась с ребром. Далее производится балансировка проводоводителя относительно каркаса с целью исключениядавления рабочего конца на каркасс помощью противовеса 9,...

Номер патента: 803033

Опубликовано: 07.02.1981

Авторы: Байкаускас, Змеяускас, Фомичев

МПК: H01F 41/04

Метки: катушек, намотки, оправка, спеканиябескаркасных

...эпоксидной смолы.При соединении сердечника 1 и корпуса 2 соединительными элементами 3, между сердечником 1 и корпусом 2 образуется промежуток для укладки провода наматываемой катушки. Катушки отклоняющих систем наматываются проводом, покрытым термопластичным слоем, так как после намотки путем пропускания электрического тока через витки катушки производится ее спекание непосредственно в намоточной оправке и наличие термоэлектроизоляционного слоя на оправке обеспечивает предупреждение короткого замыкания между оправкой и,намоточным проводомОправка устроена следующим образом: сердечник 1 и корпус 2 изготовлены отливкой, например из синтетической смолы, усадка которой после полного отверждения не превышает предельных допусков на...

Номер патента: 803034

Опубликовано: 07.02.1981

Авторы: Баранов, Бельский

МПК: H01F 41/04

Метки: катушек, намотки, оправка, электричес-ких

...на оси 1 посредствомпальца 4 с отверстием для ввода в него оправки. Палец 4 в отверстии ступенчатого диска зафиксирован посредством подпружиненного витка упругого элемента 5, при этом между диаираж 795 Подписное тент", г.Ужгород, ул.Проектная метрально протквоположн ой частью виткано. поверх- упругого элемента и наружной ностью меньшей ступени диска 3 об ар , который меньше диа- оьраметра д наматываемого прово, б . а 8. В арабочем положении оправкилухого отверсмеаиду пальцем 4 и дном глухог тия диска 3 образуется зазо снятии оправки с оси 1зор, а припалец 4 утапливается упругим элементом 5 и мет альн. р но противоположная часть витка упругого элемента 5 отходит от наружной поверхности меньшей ступени диска 3, образуя зазор,...

Номер патента: 803035

Опубликовано: 07.02.1981

Авторы: Винник, Выходцев, Ермаков, Склизков

МПК: H01F 41/06

Метки: обмотоктрансформаторов

...разрядавдоль торцовой поверхности катушек,что обуславливает низкую надежностьобмотки. Целью данного изобретения является повышение надежности обмотки.Укаэанная цель достигается тем, что при намотке изоляционную ленту подают снизу, а ее выступающие края загибают вокруг проводящей ленты и по окончании намотки катушек наносят корпусную изоляцию.Кроме того, корпусную изоляцию выполняют путем последовательной на803035 Формула изобретения Сост авит ель Т. АлександроваРедактор НАхмедова Техред М. Табакович Корректор М.Шароши Заказ 10633/65 Тираж 795 Подписное ВНИИПИ Го ударственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 мотки изоляционной...

Номер патента: 803036

Опубликовано: 07.02.1981

Авторы: Беляев, Рогов, Фукс, Шубин, Якубовский

МПК: H01F 41/06

Метки: намоточное

...Поворотный рычаг б имеет паз 12, шарнирно установлен на станине 2 и связан с корпусом шпинделя 1, С валом 4рычаг б взаимодействует через упор 2011, заходящий в паз 12. Элементдля фиксации 7 конца наматываемогоматериала расположен на наружной поверхности дополнительного пологошпинделя 5 в месте подхода его поднаматываемый материал, Микропроводобозначен позицией 13, а электродвигатель - позицией 14.Намоточное устройство работаетследующим образом. 30Во время намотки микропровода 13на катушку 3 дополнительный полыйшпиндель 5 находится в крайнем левом положении.При наполнении катушки 3 или другой необходимости в смене катушкивключается электродвигатель 14, приводящий во вращение дополнительныйполый шпиндель 5 с липкой лентойна его наружной...

Номер патента: 804204

Опубликовано: 15.02.1981

Авторы: Киселев, Мен, Орлов, Попов, Фирсов

МПК: B22F 3/12, H01F 1/10

Метки: мате-риалов, ферритовых

...в твердом растворе феррита.При 360-380 С гамма-альфа превращения окиси железа происходит рас804204 Состав, Ферритового материала Свойства Ч Д, м,35 7 ,24 1 73 предлагаемом Литийс доба способ ганцевый феррии 4 В 0 по б,750 известно,2 5 редлагаем 720 0,26 0,24 известномупредлагаемом ийное отли с целью тностиодятниже точащенияворе ферспекание, тем, что, сной квадр екания про на 20-70 С альфа прев вердом рас импульсн х сердеч гаемым с звестным и двухст ч а ю щ повышени вторую спри темпки начал окиси же рита. ы импул дию с атуре гамма эа в ше.Примепозволяетферриты,действиемтемперат=0,2/ С) го способа 50качественныеим быстроостью иью (ТК= ение предлагаем получить более обладающие высо помехоустойчи рной стабильносИсточники информацииво...

Номер патента: 805426

Опубликовано: 15.02.1981

Автор: Кардаков

МПК: H01F 21/08

Метки: аппарат, электроиндукционный

...переменного тока и обмотку управления постоянного тока, С-образные сердечники состыкованы торцамитаким образом, что плоскости сеченийих окон образуют прямой угол, .приэтом рабочая обмотка размещена наодном С-образном сердечнике, а обмотка управления - на другом,На фиг. 1 изображен электроиндукционный аппарат, общий вид; нафиг. 2 - электрическая схема электроиндукционного аппарата; на фиг,3взаимодействие магнитных потоков(направления магнитных потоков, указанные стрелами, приняты условно);на фиг. 4 - зависимость возвратноймагнитной проницаемости от напряженности постоянного магнитного поля.Электроиндукционный аппарат содержит магнитную систему, включающуюдва С-образных магнитопровода 1 и 2, 40выполненных например, витыми из ленточной...

Номер патента: 805427

Опубликовано: 15.02.1981

Авторы: Савин, Семилеткова

МПК: H01F 27/04

Метки: трансформатор

...данного трансявляется усложнение конструксчет специальных отвОдов, сочасти наружной обмотки. Цель изобретения - упрструкции соединительных оформатора;Поставленная цель достигается тем, 0 что, в трансформаторе с вводом,к внутренней обмотке через отверстие в твердой изоляции, разделяющей наружную обмотку на две части, в твердой изоляции по винтовой линии, огибающей отверстие для ввода внутренней обмотки, выполнен канал, в котором размещены отводы, соединяющие части наружной обмотки. Кроме того, отвод, соединяющий части наружной обмотки, выполнен 30 проводом обмотки, являющимся витком обмотки.На фиг. 1 показаны обмотки трансформатора,общий вид; на фиг. 2 - поперечное сечение обмоток; на фиг. 3 осевое сечение обмоток; на фиг; 4...

Номер патента: 805428

Опубликовано: 15.02.1981

Автор: Савин

МПК: H01F 27/29

Метки: трансформатор, трехфазный

...эту обмотку с другими обмотками, расположены горизонтально.На Фиг. 1 показана схема соединения обмоток вф треугольник; на фиг.2 - пример конструктивного выполнения отводов обмотки, соединенной в треугольник.На стержни магнитопровода 1 установлены фазные обмотки 2, 3 и.4. Ка-. тушки 2 и 4 - левой намотки, катушка 3 - правой. Катушки имеют верхние отводы 5, б и 7 и нижние отводы 8, 9 и 10.Горизонтальные отвода 11, 12 и 13 и вертикальные отводы 14 и 15 соединяют обмотку в треугольник и с вво дами 16, 17 и 18. Отводы 5, 7 и 9- начала катушек, а отводы б, 8 и 10 - концы катушек. Отвод 12 соединяет конец катушки 2 с началом катушки 3, отвод 11 соединяет конец катушки 3 с началом катушки 4, отводы 13 и 14 соединяют конец катушки 4 с началом...

Номер патента: 805429

Опубликовано: 15.02.1981

Авторы: Бясков, Кобилецкий, Ярымбаш

МПК: H01F 27/29, H01F 29/02

Метки: многоходовая, регулировочнаяобмотка, трансформаторов

...стали, хладагеита и др )Целью изобретения является повышение надежности конструкции.Поставленная цель достигается тем, что каждый проводник второй группы изогнут в пространстве ограниченном обмоткой и колодкой и повернут вокруг своей оси.. В многоходовой ег лирегулировочной обмоткеиг. трансформатора количес равно чис сство заходовслу ступеней регулирования, К заход обмотки имаждыйимеет свой отвод (п ов которые на выхо е; оде из обмотки собраны в гоузонтальный пакет 1; Отводы ег лие расщеплены на две группы 2 и 11 Э (фиг 2 и 3), Отводы одной группы рас. грщожены.на колодке 4 и пе шихти пе шихтованы со второй группой отводов в порядке возрастания (или уменьшения) потенциалов (ступеней регулировании), Проводники 5 группы 2 на...

Номер патента: 805430

Опубликовано: 15.02.1981

Авторы: Бурыкин, Ешелькин

МПК: H01F 27/29

Метки: трансформатор

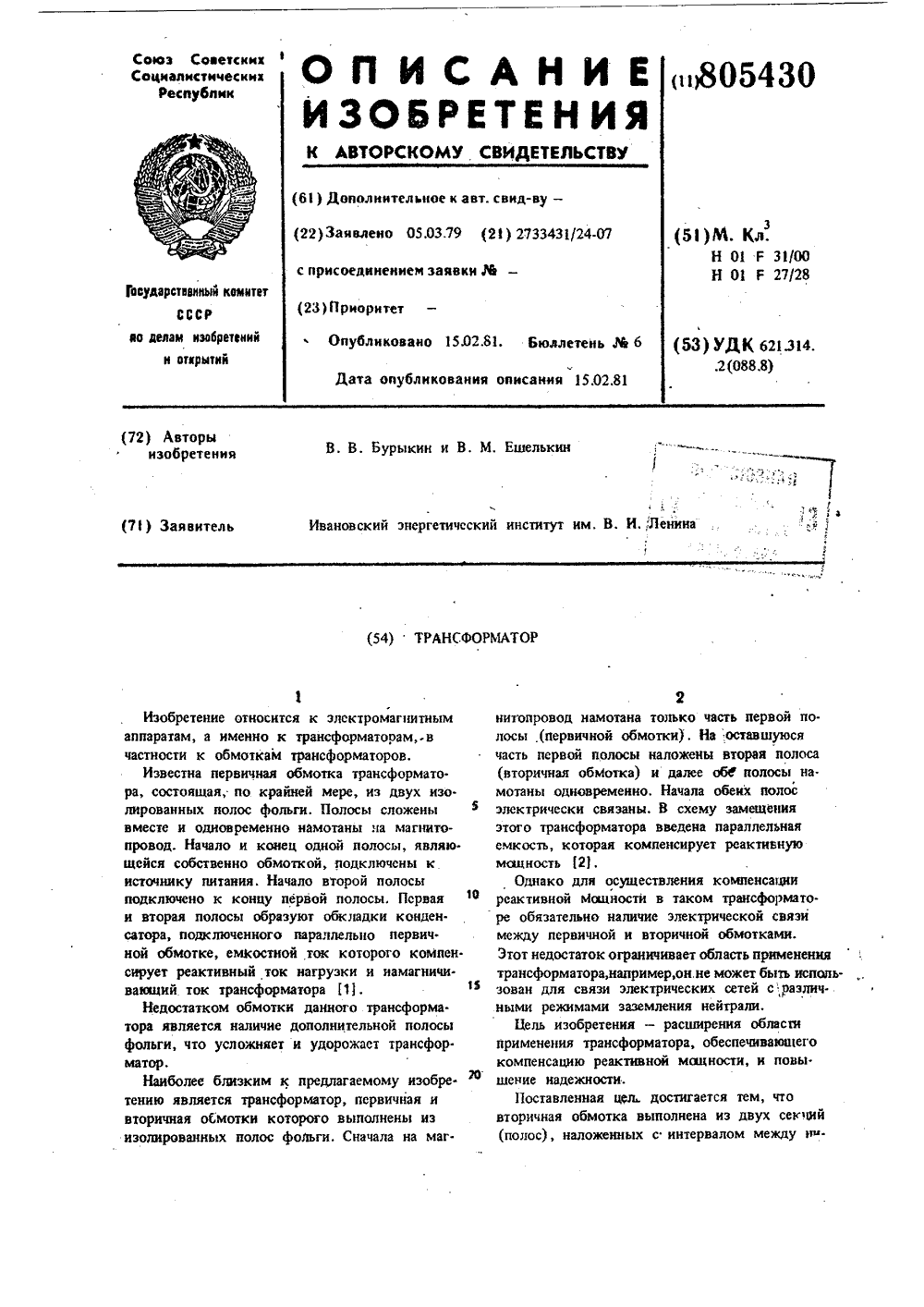

...с вывода.ми 8 (начало) и 9 (конец). Обмотки располо.жены на магнитопроводе 10. На .фиг. 1 показано, что начало 2 первичной обмотки 1 и на.чало 5 первой секции. 4 вторичной обмотки,а также конец 3 первичной обмопси 1 и ко.нец 9 второй секции 7 вторичной обмоткисмещены относительно друг друга. Возможныварианты конструкции трансформатора, гдеотмеченные. концы и начала обмоток располо.жены друг, против друга, т,енамотка первич.. ной обмотки 1 и первой секции 4 может на.Чинаться одновременнотак же как намоткапервичной обмотки 1 и второй секции 7вторичной обмотки может заканчиваться одновременно. Полоса фольги 4 с одной стороныи часть тголосы 1, намотанная одновременнос полосой 4, с другой стороны образуют об.кладки конденсатора 11,...

Номер патента: 805431

Опубликовано: 15.02.1981

Авторы: Загидуллин, Комаров, Лавренов

МПК: H01F 30/12

Метки: трансформатор

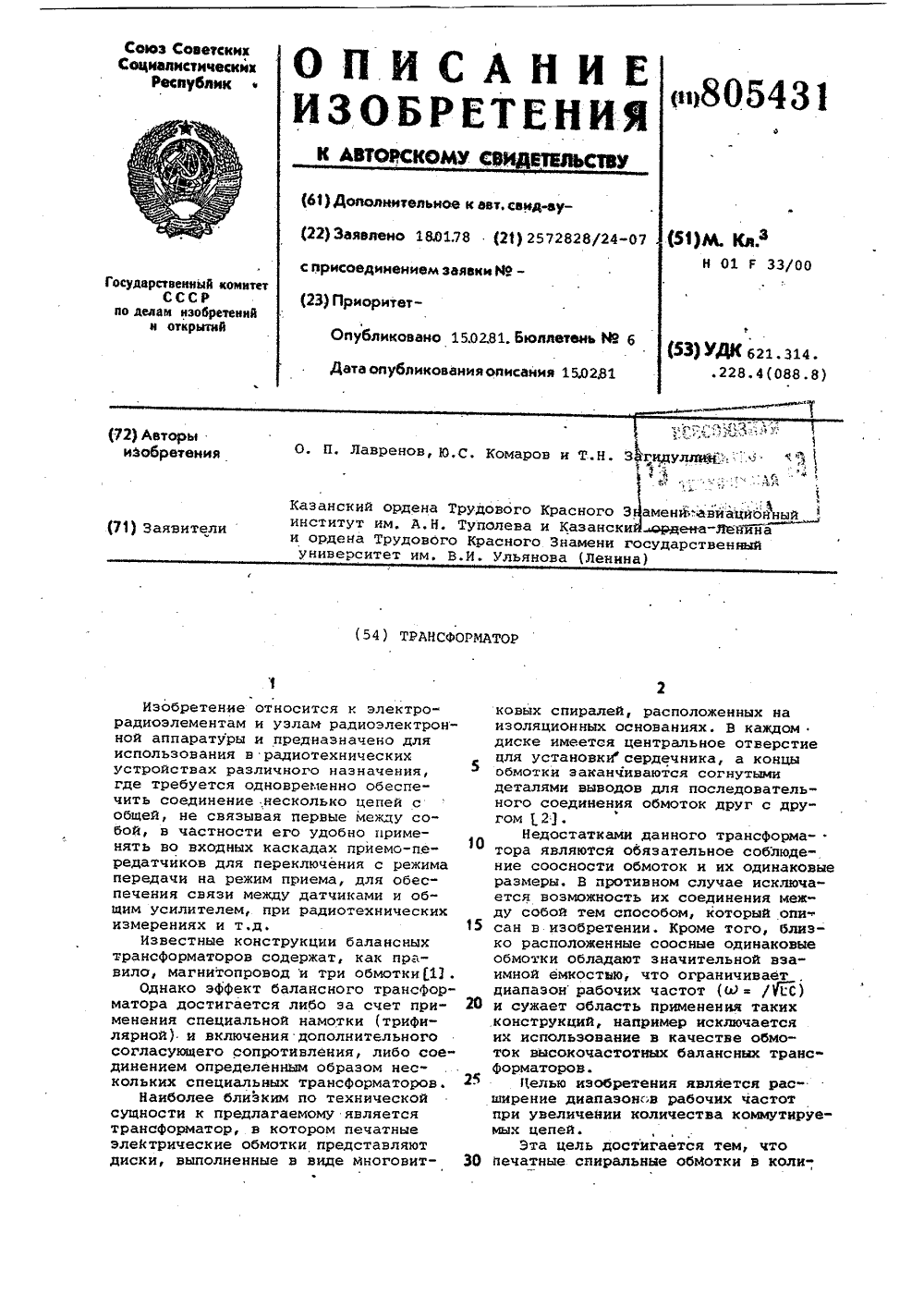

...На эти пластины обмотки наносятся печатным методом, электрическим осаждением серебра, меди и т,п. или с помощью методов многослойной печатной технологии. Они также могут быть выполнены обычным изолированным проводом.Для обеспечения механической прочнос О ти неразъемной и нерегулируемой конструкции, а также для сохранения геометрических размеров, взаимного расположения все устройство может быть залито компаундами.5Расстояние между обмотками и ихгеометрические размеры определяются по прилагаемой методике.Когда близко расположенные одинаковые спиральные обмотки расположены соосно, их витки находятся друг против друга, и взаимная емкость имеет максимальное значение при заданной величине. 25 Когда используются обмотки разных размеров...

Номер патента: 805432

Опубликовано: 15.02.1981

Авторы: Леонов, Шароватов

МПК: H01F 41/04

Метки: намоточному, оправка, станку

...опорной втулке и имее несквозные продольные пазы. Каждый из секторов 12 имеет по две рабочих конических поверхности, одна из которых контактирует 20 с выступом щеки 3, а другая - с конической поверхностью опорной втулки. Сектора расположены в пазах обоймы, закрепленной на корпусе 1. На корпусе 1 закреплена передняя щека 13 со 25 знаком 14. На внутренней торцовой поверности передней щеки выполнен паз, расположенный по касательной к обойме и под углом к продольной оси оправки, и конический скос, основание которого переходит в паз. Это обеспечивает заправку конца провода щи намотке его на каркас 15.Оправка к намоточному станку работает следующим образом.На позиции загрузки и съема снимают с оправки заднюю щеку 3 со штырем 4....

Номер патента: 807391

Опубликовано: 23.02.1981

Авторы: Лондон, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...3. Проводйик 1 разделен на 2 М неразрывных участка,обьединенных в две многолроволные линии 43 807391 и 5. В первой линии расположены параллельно между собой нечетные участки проводника 1: :1 - 1, 1 - 3, 1 - 5,1-(2 И - 3), 1 - (2 й - 1), а во второй линии 5 - четные участки проводника 1: 1 - 2, 1 - 4, 1 - 6 1 - (2 й - 2), 1 - 2 й. В первой линии 4 имеется дополнительный про. водник 6, начало которого соединено с общей шиной 2, а во второй линии 5 имеется допол. нительный проводник 7, начало которого соеди. нено с концом проводника 6. Во вторую ли- О нию 5 введен другой дополнительный проводник 8, конец которого соединен с общей ши. ной 2, а его начало с началом его проводника 7 об. разуют симметричный выход трансформатора 9 и 10,...

Номер патента: 807392

Опубликовано: 23.02.1981

Авторы: Лондон, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...а в многопроводную линию 3 - два дополнительных провод.ника 8 и 9. Конец проводника 6 соединен сначалом проводника 8, а конец проводника7 соединен с началом проводника 9. Первуюпару входов 10 и 11, симметричных относительно общей шины 5, образуют: начало про.водника 6 и конец проводника 9 - вход 10,начало проводника 7 и конец проводника 8 -вход 11. Другую пару входов 12 и 13 предла.гаемого дифференциального трансформатора,причем вход 12 симметричен относительно общей шины 5, а вход 13 несимметричен относительнообщей шины 5, образуют: начало проводника 8 и начало проводника 9 - вход 12,начало проводника 1 - вход 13,Проводники 6 и 7 образованы внутреннимипроводниками коаксиальных линий, внешниепроводники которых, объединены по всей...

Номер патента: 807393

Опубликовано: 23.02.1981

Авторы: Калиниченко, Ким, Ройтман, Сухов

МПК: H01F 21/12

Метки: делитель, индуктивный

...ной высокочастотной делительной обмотки 14 подсоединен к общей точке выводов экранов 19 (корпусов, изолированных от земляной или общей точки входа делителя) электрических реле 17. и 18. Замыкающие контакты элек. трических реле 17 подключены к отводам делительных обмоток 1, 2 и 3 основного высокочастотного делителя. Замыкающие контак. ты электрических реле подключены к отводам делительных обмоток низкочастотного делите. ля 45, б.Устройство работает следующим образом.Частотозависимая схема 15 выполнена таким образом, что в диапазоне частот 20 Гц - 10 кГц функционирует низкочастотный дели. тель 4, 5, б, а в диапазоне частот 10 кГц и выше - высокочастотный делитель 1, 2, 3, На верхнем поддиапазоне рабочих частот (10 кГц и выше) ко входу...

Номер патента: 807394

Опубликовано: 23.02.1981

Автор: Машенцев

МПК: H01F 38/30

Метки: нулевой, последова-тельности, трансформатор

...замкнутый магнитопровод, первичную цепь, образованную фазами контролируемой сети, и вторичную обмотку, размещен.ную на магнитопроводе, снабжен фазнымимагнитными шунтами с подстроечными ферромагнитными сердечниками, причем фазы контролируемой сети размещены в окнах магнитных шунтов.На фиг. 1 изображено устройство ТТНП стремя подстроечными сердечниками; нафиг. 2 - то же, с одним сердечником переменного сечения.Устройство включает замкнутый магнито.провод 1 с шунтами 2, первичную цепь 3,образованную фазами контролируемой сети,которые при монтаже пропускаются и жесткозакрепляются в окнах шунтов.2. В зазорахмагнитных шунтов 2 расположены ферромагнитные подстроечные сердечники 4 индивидуально для каждой фазы, или один сердечникпеременного...

Номер патента: 807395

Опубликовано: 23.02.1981

Автор: Грязев

МПК: H01F 41/02

Метки: магнито-проводов, опрессовки, сборки, силовых, стенд, трансформаторов

...Установка опорныхбашмаков 5 производится с опущенными двуплечими рычагами 8,После настройки домкратов 4 и опорныхбашмаков 5 производится шихтовка (сборка)магнитопровода 21. Перед началом укладкипакета, в котором нужно устранить провисаниепластин, двуплечие рычаги 8 поднимаются вгоризонтальное положение и по пазу смещаются к оси опорного башмака 5 до соприкосно.вения с фиксирующим элементом 6, Направляющие рычагов 8 в требуемом месте устанавливаются П-образным основанием домкратныеподставки 9 со вставками 12 и крепятся зажимами 13 и фиксаторами 14, Вращением винта 10 опоры 11 настраиваются на уровеньверхней пластины уложенного пакета, послечего производится укладка следующего пакета, пластины которого удерживаются от прови.сания опорами...

Номер патента: 807396

Опубликовано: 23.02.1981

Авторы: Годуновский, Демидов, Лазарев, Мурашевич, Скороходов

МПК: H01F 41/04

Метки: автомат, электрическихкатушек

...его и подает на 30штырьки рядом расположенных двух каркасов.Оправки 4 поворотного стола содержат гильэу 98 с пазом, установленную в отверстие стола при помощи шарикоподшипников 99. Внут.ри гильзы установлен шток 100 с односторон. ним выступом, который заходит в паз гильзы98 и удерживает его от поворота. На концах штока с одной стороны установлен упорныйподшипник 101 с вилкой 102 и роликом 103,соединенным с неподвижным кулачком 3 поворотного стола 2, с другой стороны шток имеет паэ, в котором установлена ось 104,связанная с тягой 105, которая, в свою очередь,при помощи пальца 106 соединена с оправкой, выполненной в виде скобы, на внутренней по. верхности которой установлена плоская пружи. Ьа 107, шарнирно закрепленной на кронштейне...

Номер патента: 807397

Опубликовано: 23.02.1981

Авторы: Дроздов, Степанов

МПК: H01F 41/08

Метки: kapkac, кольцевой, намотки, проводана

...перемещение тормозных элементов 10 и диска 13 с колодочками 19 конструктивно ограничено длиной пазов 29, внутри которых установлены штифты 30.Работа устройства заключается в следующем.Шпуля 1 снимается по оси 3. Перед заряд кой проводом 2 шпули 1 тормозные колодки 19 отводятся при помощи специальных штифтов путем поворота диска 13 с упорами по часовой стрелке в крайнее положение, (фиг, 1 и 2). Благодаря наличию люфтов в шариках 10 стопоры 11 под действием пружины перемещаются в пазах диска 13 вместе с тормозными колодками 19 от периферии к центру основания. Предварительная намотка провода на шпулю 1 производится на станке рядовой намотки. Провод при намотке укладывается рядами на шпуле 1 и последовательно вытесняет шарики 10 в...

Номер патента: 807398

Опубликовано: 23.02.1981

Авторы: Бобров, Мовчан, Фурман

МПК: H01F 41/08

Метки: намоточным, станком

...кату. шек, наматываемых первыми в каждой иэ катушечных групп Анализ программы, записанной в программаторе 4, и содержимого счетчика 1 осуществляется с помощью дешифратора 2, который в соответствии с результатом анализа обеспечивает выдачу управляющих (разрешающих) 10 сигналов на привод 3, очередную запись впервый счетчик числа витков следующей (а вначале цикла первой) катушки, Кроме этого,дешифратор 2 в процессе намотки формирует 15 сигналы, пропорциональные скорости вращения привода 3 и диаметру наматываемого провода,и посылает их на раскладчик 6 механизма Перед окончанием наможи катушки коли.чество оставшихся витков в счетчике 1 срав.нивается. корректором 8 скорости с заданнымв программаторе 4 и при достижении равен.ства выдается...

Номер патента: 646689

Опубликовано: 23.02.1981

Авторы: Васильев, Динабург, Калинин, Мозалевский

МПК: H01F 27/18, H05H 7/00

Метки: маг-нитов, охлаждения, сверхпроводящих

...следующим обра. зом.Поток сжатого гелия перед входом в каждый сверхпроводящий магнит разде ляют на два параллельных по направлению движения потока, один из которых пропускают по сверхпроводящему магниту и нагревают в нем, а другой пропускают вне сверхпроводящего магнита, вводят в тепловой контакт сф 646689 формула изобретения Составитель Т. КозловаРедактор Г; Прусова Техред Т,Маточка Корректор С. Шомак Эакаэ 536/5 Тираж 900 Подписное ВНИИПИ Государственного комитета СССР. по делам иэобретенйй н открытий 113035; Москва, Ж, Раушская наб., д. 4/5фнпиал ППП "Патент", г. Ужгород, ул. Проектная, 4 потоком кипящего гелия и таким образом охлаждают его, затем оба потокасжатого гелия смешивают на выходеиз каждого магнита,При таком способе...

Номер патента: 809415

Опубликовано: 28.02.1981

Авторы: Суханов, Троян, Ярымбаш

МПК: H01F 27/30, H01F 38/16

Метки: преобразовательный, трансформатор

...в преобразовательном трансформаторе, содержащем бак, магнитопровод, два блока обмоток, каждыйиэ которых содержит сетевую и вентильную обмотки, блоки обмоток расположены последовательно один задругим вдоль стержня, а часть витков сетевой обмотки при наличии регулировочной обмотки, соответствующая количеству витков одного ходарегулировочной обмотки, вмотана врегулировочную обмотку и выведенава нейтраль.На чертеже изображена схема предлагаемого трансформатора с подключенными к нему преобразовательными 40мостами,Преобразовательный трансформаторсодержит бак 1, одностержневой магнитопровод 2, на одном иэ блоковкоторого последовательно один из дру- ф 5гим расположены два автономных блока3 и 4 обмоток, каждый иэ которых состоит иэ...

Номер патента: 810277

Опубликовано: 07.03.1981

Авторы: Бикбов, Горончко, Ломовцев, Нестеренко, Рычков

МПК: H01F 13/00

Метки: аппарат, намагничивающий

...имеют общий привод.,На фиг, 1 - общий вид устройства; на фиг. 2 - разрез А - А фиг, 1. Намагничивающий аппарат включаеттрубопровод (желоб) 1 из немагнитного материала, вдоль стенок которого снаружи расположена магнитная система из магни тов 2, между магнитами и стенкой трубопровода установлен пульсатор магнитного потока, состоящий из ферромагнитных дисков 3, вращающихся на оси 4; Диски имеют вырезы 5, Вращение дисков осу ществляется с помощью привода.Намагничивающий аппарат работаетследующим образом. Поток пульпы перемещается по трубопроводу 1 и попадает в зону магнитного поля, создаваемого магнитами 2. При вращении ферромагнитных дисков 3 вокруг оси 4, вырезы 5 периодически пропускают магнитный поток через движущуюся руду, вследствие...

Номер патента: 811338

Опубликовано: 07.03.1981

Авторы: Валкин, Доценко, Недзвецкий, Сергеев

МПК: H01F 7/18

Метки: постоянного, форсировки, электро-магнита

...4, который подключен к положительному полюсу устройства. Отрицательный полюс устройства соединен с отрицательным полюсом конденсатора 4 чсрсз диод 7 в направлении заряда конденсатора 4 и резистор 8. Отрицательный полюс устройства подсоединен к управляющему электроду тиристора 6 через диод 9 и параллельную цепочку из резистора 10 и конденсатора 11,Устройство работает следующим образом, При подаче напряжения конденсатор 4 заряжается через диод 7 и резистор 8. КОГ- да напряжение на конденсаторе 4 достигает значения напряжения включения динистора 3, происходит разряд конденсатора через катушку 1, электромагнит срабатывает и в дальнейшем удерживает по цепи через катушку 1, динистор 3, диод 7 и резистор 8. Для выключения...

Номер патента: 811339

Опубликовано: 07.03.1981

Автор: Студенников

МПК: H01F 13/00

Метки: импульсного, намагни-чивания

...заряжаться только с приходом следующего, т. е. отрицательного, полупериода,В момент прохождения тока через участок управляющий электрод - катод тири- стор 8 открывается и поддерживается в открытом состоянии за счет разряда конденсатора 6 через тиристор 8, диод 9, резистор 15, участок управляющий электрод - катод тиристора 3, сопротивление намагничивающего индуктора 2 и резистор 7. Тиристор 3 открыться не может, т. к, отрицательный полупериод поддерживает на его аноде запирающее отрицательное напряжение,В момент прихода положительного полу- периода ток тиристора 8, определяемый резистором 4, возрастает до тока поджига тиристора 3, и тиристор 3 открывается. В момент открытия тиристора 3 ток полностью проходит через намагничивающий...

Номер патента: 811340

Опубликовано: 07.03.1981

Автор: Золян

МПК: H01F 17/00

Метки: индуктивности, катушка

...трехокиси висмута с сопротивлением около 10 ГОм. Добротность катушки при нагреве до 100 С по показаниям измерителя Е 4 - 7 остается неизменной.Аналогичные результаты получены для катушки, навитой из голого медного провода диаметром 0,5 мм с шагом 2 мм на алундовую трубу диаметром 8 мм. Благодаря хорошему сцеплению с металлом и811340 Ф ор мула из о брет ения Редактор Ж, Рожкова Составитель И, Бабенко Корректоры: В, Нам и Р. Беркович Заказ 370/3 Изд. М 213 Тираж 784 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 керамикой изготовленная катушка не нуждалась в какой-либо дополнительной обработке и внешней отделке,Принцип работы катушки...

Номер патента: 811341

Опубликовано: 07.03.1981

Авторы: Рахимов, Тохтамов, Шилов

МПК: H01F 27/245, H01F 38/02

Метки: магнитопровод, реактора

...2,между которыми расположены стержни,состоящие из отдельных участков 3, разде 20 ленных воздушными зазорами 4. Отдельные участки 3 стержней магнитопроводаравномерно закреплены на упругих немагнитных элементах 5, размещенных междуярмами 1 и 2, Крепление отдельных участков 3 магнитопровода к элементу 5 выполнено с помощью шпилек 6. К ярмам 1и 2 прикреплены металлические пластины7 и 8, между которыми установлены стягивающие шпильки 9. Изменение величины30 натяга элементов 5 осуществляется по 811341средством гаек 10 и 11, расположенных на шпильках 9.Для получения достаточной жесткости всей конструкции магнитопровода элементом 5 с закрепленными на них отдельны ми участками 3 стержней придают небольшое напрякение состояние в виде растяжения....

Номер патента: 811342

Опубликовано: 07.03.1981

Авторы: Зайцев, Колозенко, Стекольщиков

МПК: H01F 41/00

Метки: взону, подачи, сборки

...деталь 33, а в деталь ЗЗ введена вторая пара деталей 34, 35.Работает устройство следующим образом. 40При включении устройства в сеть меланизмы занимают исходное положение, прикотором шток б главного пневмопривода7 и шток промежуточного привода 3 находятся в крайнем верхнем положении, Приэтом ползун 1 - в положении до сборки -и поток деталей 9 и 10, поступающих измагазина-накопителя, упирается в боковуюповерхность ползуна 1, цилиндр привода23 отвода центрирующей вилки находится ов крайнем правом положении, а центрирующая вилка - на уровне верхнего торцапора 11,При нажатии кнопки пуск ползун 1под действием штока 6 главного привода 7 дди штока промежуточного привода 3 опускается. При этом торцовая поверхностьего устанавливается на...
