H01F — Магниты; индуктивности; трансформаторы; выбор материалов, обеспечивающих магнитные свойства

Номер патента: 1145379

Опубликовано: 15.03.1985

Авторы: Винтюк, Габелая, Красильников, Курбатов, Локтионов, Нестеренко

МПК: H01F 27/02

Метки: индукционного, основание, устройства, цилиндрического

...для цилиндрического индукционного аппарата, видсо стороны активной части кожуха; нафиг.2 - то же, вид сбоку, на фиг.Зразвертка основания по варианту выполнения площадки основания восьмиугольной (заготовка с разметкой),Основание для цилиндрического ин 1дукционного аппарата содержит выполненную в виде правильного восьмиугольника площадку 1 (Фиг.1) под активную часть и кожух (не показаны),опорные элементы 2, выполненные в виде выступающих за периметр площадки Ь-образных лапок, в которых выполнены отверстия 3 для монтажа аппарата на оборудовании или конструкцияхнри его эксплуатации. Для крепления активной части в центре площадки вы".полнено отверстие 4, а для крепления кожуха - отверстия 5 по периметруплощадки. Отверстия 6 в площадке...

Номер патента: 1145380

Опубликовано: 15.03.1985

Авторы: Чижишин, Южанников

МПК: H01F 27/14

Метки: газоосушитель

...между собой с помощью соединительных патрубков параллельно, причем верхниесоединительные натрубки соединены срасширителем через верхний регулировочный клапан, а нижние соединительные патрубки соединены со сливными кранами и через нижний регулировочный клапан с корпусом, заполненным сарбентом и соединеннйм через теплообменник с расширителем.Корпус с. сорбентом заполнен двумя видами сорбентов с различной влагопоглощающей, способностью, преимущественно силикагелем и цеалитом.На Фиг.1 схематически представлен предлагаемый газоосушитель, на фиг,2 два термоэлемента с соответственногорячими и холодными радиаторами;наФиг.З - предлагаемьй газоосушитель всборе; на фиг.4 - график распределения влаги в сочетании газ-масло-изоляция,Газоосушитель...

Номер патента: 1145381

Опубликовано: 15.03.1985

Авторы: Володин, Павлов, Шуняков

МПК: H01F 27/28

Метки: индукционного, обмотка, устройства

...Я .Недостатками такой конструкции обмотки является высокая сложность изготовления и.увеличение добавочных потерь от вихревыхтоков.Наиболее близкой по технической сущности и достигаемому результату к изобретению является обмотка индукционного устройства содержащая две катушки, размещенные одна над другой, в каждой из которых выполнено по крайней мере двумя проводами30 по одному витку, причем конец верхней катушки соединен с началом нижней геремычкой. Указанная обмотка нашла широкое применение в трансФорматоростроении благодаря высокой электрической прочности, хорошему ох-З лаждению и высокой технологичности в производстве 2 .Однако такие катушки обладают низкой механической прочностью, особенно при малом числе параллельных проводов, так...

Номер патента: 1145382

Опубликовано: 15.03.1985

Автор: Исаков

МПК: H01F 38/30

Метки: трансформатор

...6 кА у трансформатора на поминальный ток 20 А, т.е. в 10 раз.Для того, чтобы хотя бы немного повысить термическую устойчивость трансформаторов С 8 12, например, на ток 20 А (с 6 до 1 О кА) его выполняют с одной вторичной обмоткой вместо двух, перераспределяя внутренний объем трансформатора таким образом, чтобы за счет исключения одной из вторичных обмоток разместить первичную обмотку с увеличенным сечением витков.Таким образом, для сохранения заданных габаритов: в указанных трансформаторах: либо снижается величина термической устойчивости при малых первичных токах, либо ухудшаются другие характеристики - уменьшается ко".личество вторичных обмоток трансформатора.Цель изобретения - повышение термической устойчивости трансформаторов тока с...

Номер патента: 1148051

Опубликовано: 30.03.1985

Авторы: Зайцев, Кисель, Реймер, Холмецкий, Шпилько

МПК: H01F 41/00

Метки: звездазвезда, нулевой, нулем, параметров, последовательности, схемой, трансформаторов

...А.И. Элемашины, Л., "Энергия", 1рис. 16-4.2. Авторское свиВ 445923, кл. Н 01 детельство СССРЕ 41/00, 1974.ЕДЕЛЕНИЯ ПАРАМЕТВАТЕ ЛЬНОСТИСХЕМОЙ ЗВЕЗДА/ованный на подачфазного напряжер, измерений тока, напряжения и угла межд отличающийся те целью повышения точности, ток в одной из фаз первичн ки и напряжение между этой и искусственной нулевой то при замкнутой противостоящ вторичной обмотки, после ч раметры нулевой последоват вычисляются по следующим а ким выражениямх 2 г =2 - созц - гхо- 51 п о хг, Б 5 .,0,1,( - измеренные напряжениеток и фазовый угол;г,)( - паспортные значенияактивного и индуктивного сопротивлений ко роткого замыкания трансформатора.1148051 4Предложенный способ повышает точность измерений, поскольку позволяетпроводить их в...

Номер патента: 1148052

Опубликовано: 30.03.1985

Автор: Яльцев

МПК: H01F 41/04

Метки: катушек, электрических

...технологические возможности, так как намотка на каркас производится только для обеспечения размера катушек. 15Известен также способ изготовления электрическах катушек, включающий сборку оправки с каркасом намотку на него провода, разрушение оправки и снятие каркаса 220Недостатком известного способа является низкая производительность так как разрушение оправки производят путем ее растворения, что является трудоемким процессом. 25 Цель изобретения - повышение производительности,Поставленная цель достигается тем,что согласно способу изготовления электрических катушек, включающему сборку оправки с каркасом, намотку на него провода, разрушение оправки и снятия каркаса в качестве материа ла оправки используют Ферромагнитный...

Номер патента: 1148053

Опубликовано: 30.03.1985

Авторы: Бузов, Кузнецов

МПК: H01F 41/08

Метки: кольцевых, намотки, сердечников

...пазу корпуса и кинематически связанный с ведущей звездочкой, приводвыполнен в виде роликов, установленных с возможностью захода в пазызвездочки.,На фиг. 1 схематически представлено устройство, общий вид; нафиг. 2 - сечение А-А на фиг. 1," нафиг. 3 - сечение Б-Б на фиг, 1. Устройство для намотки кольцевыхсердечников содержит разъемный корпус 1, выполненный из двух шарнирносвязанных между собой частей. В корпусе выполнен криволинейный паэ.Паз заполнен цилиндрическими роликами 2. Защелки 3 служат для запирания роликов 2 при раскрытии корпуса1. Устройство содержит также приводную звездочку 4, установленную наоси 5. Каркас 6 снабжен механизмомнатяжения, служит для размещениязапаса обмоточного. материала иустановлен на оси 7, жестко...

Номер патента: 1150665

Опубликовано: 15.04.1985

Автор: Виноградов

МПК: H01F 29/00

Метки: трансформатор

...этом пердвух частей, кажджит соединенныеновную и регулирдая регулировочнс двумя ответвле.Трансформаторы сной изоляцией. ПроспекТрафо-Унион. Геафоль,7) ТРАНСФОРМАТОР, содержащийопровод и обмотки, по крайнейдна из которых выполнена из 8011506 5 вое ответвление выполнено от места электрического соединения основной и регулировочной секций, ответвления подсоединены к клеммам, размещенным на панели в углах ромба, образованного линиями, проходящими через клем. мы, причем клемма, соединенная с ответвлением одной регулировочной секции, и клемма, соединенная с первым ответвлением другой регулировочной секции, расположены на одной стороне ромба, о т л и ч а ю щ и й с я тем, что, с целью повышения экономичности и надежности трансформатора путем...

Номер патента: 1150666

Опубликовано: 15.04.1985

Авторы: Володин, Фишлер

МПК: H01F 27/28, H01F 37/00, H01F 38/02 ...

Метки: реактор

...реактора.Число витков в каждой из основных катушек в средней части обмотки реактора обозначено И, в катушках с увеличенным числом витков соответственно %+1, % +2 Ф - л. Провода всех катушек имеют одинаковое сечение, но разный проФиль (разное отношение радиального размера о к осевому размеру Ь ), при этом с ростом числа витков в катушке радиальный размер провода уменьшается, а осевой увеличивается. Размеры проводов при этом отвечают соотношениямаИЬ(И + Ь)а ЬиУЬ И ц 1 С - рЬгде % - число витков основных катушек в средней части обмотки;и - число дополнительных витков в катушках у краевреактора 1Ъ - меньший (радиальный) ибольший (осевой) размеры проФиля прямоугольного провода основных катушек с числом витков В, мм;и Ь - меньший...

Номер патента: 1150667

Опубликовано: 15.04.1985

Авторы: Костюченко, Чурсинов

МПК: H01F 41/04

Метки: катушек, намотки, станок, электрических

...а также механизм 23 отмотки с индивидуальным приводом и рычагом 24, установленным на кронштейне 25, взаимодействующим с контактом 26 в зависимости от натяжения изоляционной прокладки 27.Прижимной ролик 28 механизма 22 подачи контактирует с приводным роликом 29, связанным кинематически гибкой связью 30 со шпинделем 31.Механизм 22 подачи установлен на кронштейне приемного механизма 32, расположенного. наклонно под углом к большим угла трения.Механизм 33 фиксации изоляционной прокладки на катушке 2 взаимосвязан системой рычагов с роликами через подпружиненные грузы с пневмоцилиндром 34.Станок работает следующим образом.Перед началом работы вращением маховика 35 ходового винта 6 устанавливают исходное положение каретки 4 с механизмом...

Номер патента: 1150668

Опубликовано: 15.04.1985

Автор: Шарас

МПК: H01F 41/04

Метки: бескаркасных, катушек, намотки, оправка, спекания

...закорачивание витков катушки металлической оправкой при вероятных повреждениях изоляции провода.Целью изобретения является повышение качества катушек за счет обеспечения равномерного температурного режима спекания, повышение производительности и снижение энергетических и материальных затрат.Поставленная цель достигается тем, что в оправке для намотки и спекания.бескаркасных катушек, содержащей корпус и сердечник, выполненные из теплопроводного материала и образующие полость с переменным сечением для намотки провода, корпус и сердечник выполнены с углублениями на поверхностях, образующих полость для намотки, при этом плотность размещения углублений на поверхностях оправки обратно пропорциональна ширине сечения полости.Кроме того, оправка...

Номер патента: 1152046

Опубликовано: 23.04.1985

Авторы: Мамалуй, Ольховик

МПК: C04B 35/26, H01F 1/10

Метки: материал, ферритовый

...(ионы иттрия, калия и бария в структуре феррита находятся во второй координатной сфере относительно ионов Ре).Предложенный ферритовый материал изготавливают по металлокерамической технологии: исходные окислы марки "ч,д.а." измельчают и перемешивают. Измельченную и усредненную шихту отжигают qри Т=1000 С в течео ние 5 ч. Отожженную шихту вновь измельчают. Окончательный отжиг спрессованных образцов проводят при Т=1250-.1270 С в течение 1-10 ч.Для приготовления предложенного ферритового материала, соответствующего по соотношению компонентов примеру 3 таблицы, были взяты навески исходных окислов марки "ч,д.а." в следующих количествах, г:Окись бария (ВаО) 2,454Окись иттрия (70) 0,226Окись калия (К 0) 0,142Окись железа (Ре 09)...

Номер патента: 1152047

Опубликовано: 23.04.1985

Авторы: Белоусов, Казанцев, Коуров, Михеев, Шапиро

МПК: H01F 29/14

Метки: высокочастотный, регулируемый, трансформатор

...и каждая иэ них кольцами, полувитков охватывает сердечники одной пары, вторичная обмотка состоит 55 из последовательно-согласно соединенных секций, каждая иэ которых охватывает по одному сердечнику, а первичная несекционированная обмоткаохватывает все сердечники.На чертеже представлен пример конкретного исполнения высокочастотногорегулируемого трансформатора.Предлагаемое устройство содержитразделенный магнитопровод 1, первичную 2 и вторичную 3 обмотки, обмотку 4 подмагничивания,Первичная обмотка 2 охватываетвсе части разделенного магнитопровода 1, Вторичная обмотка 3 состоитиз секций, расположенных на каждомсердечнике магнитопровода 1 и включенных согласно-последовательно. Обмотка 4 подмагничивания состоит изсекций, выполненных в виде...

Номер патента: 1153362

Опубликовано: 30.04.1985

Авторы: Астапов, Васильев, Нестерин, Овчинников

МПК: H01F 13/00

Метки: индуктор, магнита, намагничивания, постоянного, цилиндрического

...иэ которых параллельны друг другу, а две боковые стороны каждого витка расположены так, что при размещении между ними намагничиваемого постоянного магнита, они притранство между боковыми сторонами витков заполнено магнитомягким ферромагнитным материалом,2легают к боковой поверхности магнитаа свободные концы одной из торцовыхсторон каждого витка образуют выводы-токоподводы, обеспечивающиевстречное направление токов в соседних боковых сторонах 21.Недостатки указанного индуктора -невозможность намагничивания цилиндрических магнитов реверсивно в ради альном направлении по секторным зонам со скосом относительно оси цилиндра, а также неравномерность распределения намагничивающего поля врабочей области индуктора.15 Цель изобретения -...

Номер патента: 1153363

Опубликовано: 30.04.1985

Авторы: Рыськова, Федоров

МПК: H01F 27/28

Метки: трансформатор

...габаритов и массы трансформатора при сохранении егоэлектрических параметров ), Жаропрочнан изоляция, петэенесстдя теттлотэсй удар при заливке, не может длительное время ;эксплуатироватьс.н как нысохстемцературнан и механически прочная ттоэтому требуется водяное охлаждение, Трубки для циркуляции водырасполсэжены в толще металла вторичного витка, что также оказывает влинние на коцструктивныс размеры и масс:утрансформатора.11 ель изобретения - повышение надежцости, упрощецие технологии изготовления,снижение габаритов и стоимости,Поставленная цель достигается тем, что транссОрмдтор содерждшцй магцитсэттовод первичнутО и втоичцую обмотки с выводами, причем вторичная обмотка выполнена литой с прореэьк в зоне выводов и охватывает...

Номер патента: 1156151

Опубликовано: 15.05.1985

Авторы: Гроховская, Ермаков, Куранов

МПК: C22C 38/16, C22C 5/04, H01F 1/04 ...

Метки: магнитов, постоянных, сплав

...изготовляемых магнитов. Замена части дорогостоящего палладия медью приводит также к удешевлению сплава.Предложенный сплав получают индукционной плавкой исходных металлов высокой чистоты в вакууме или инертной атмосфере в алундовых тиглях, кристаллизацией в тех же тиглях, гомогенизацией при 1000 С в течение 30 мин в среде аргона с последующей закалкой в воде, После закалки сплавы деформируют на 90/о прокаткой. Из полученных прокаткой полос изготавливают вырезкой или выштамповкой магниты различной формы (квадратные, кольцевые и т.п.).Для достижения максимальной коэрцитивной силы магниты подвергают отпуску в безокислительной атмосфере или в вакууме при температуре 400 С с последующей закалкой в воду.Примеры получения предлагаемого сплава...

Номер патента: 1156153

Опубликовано: 15.05.1985

Авторы: Гусев, Хамитов

МПК: H01F 21/02

Метки: индуктивный, магнитоэлектронный, элемент

...индуктивность. Кроме того, величины индуктивности и добротности коррелированы, что затрудняет настройку,а нестабильность индуктивности устройстваповышается пропорционально коэффициенту усиления усилителя,Цель изобретения - повышение стабильности индуктивности и расширение частотной границы применения магнитоэлетронного индуктивного элемента при одновременном сохранении высокой добротности.Поставленная цель достигается тем, чтов магнитоэлектронном индуктивном элементе, содержащем две обмотки и электронный преобразователь на операционном усилителе, причем один вывод первой обмоткиподсоединен непосредственно к входномузажиму, один вывод второй обмотки подсоединен к неинвертирующему входу операционного усилителя, обмотки выполнены...

Номер патента: 1156154

Опубликовано: 15.05.1985

Авторы: Греве, Юршевич, Янковский

МПК: H01F 21/06

Метки: индуктивности, катушка, регулируемая

...3185/50ВНИИПИ Корректор .ПодписноеСССРий шетни Государственного комитет ам изобретений и открь ва, Ж - 35, Раушская на Патент, г. Ужгород, ул. 113035, Моелиал ППП д. 4/5 Проектная, 1Изобретение относится к радиотехнике, технике связи и может быть использовано, например, в качестве элемента колебательных систем различного назначения.Цель изобретения - повышение добротности катушки.На фиг, 1 и 2 представлена конструкция регулируемой катушки индуктивности со ступенчатыми углублениями; на фиг. 3 и 4 - то же, с углублениями на обеих частях магнитопровода, выполненными с рав номерно изменяющейся шириной.Регулируемая катушка индуктивности состоит из чашки 1 с центральным керном и крышки 2, соприкасающихся торцами, На части торцовой поверхности...

Номер патента: 1156156

Опубликовано: 15.05.1985

Автор: Гребень

МПК: H01F 27/22

Метки: трансформатор

...изобретения - улучшение условий 25охлаждения.Поставленная цель достигается тем, чтов трансформаторе, содержащем активнуючасть в виде витого магнитопровода с обмоткой и радиатор, расположенный междумагнитопроводом и обмоткой и выполненныйпо форме магнитопровода и с отбортовками, с помо 1 цью которых активная часть крепится к корпусу, магнитопровод выполненстержневым, радиатор состоит из двух одинаковых частей, стенки каждой части расположены на внешней поверхности стержней магнитопровода и выполнены с фланцами, средняя стенка радиатора выполненас выступами, расположенными перпендикулярно плоскости фланцев, причем кромки соседних выступов и фланцев боковых 40стенок попарно соединены между собой, образуя отбортовки.В отбортовках...

Номер патента: 1157578

Опубликовано: 23.05.1985

Авторы: Карапетьян, Маркосян

МПК: H01F 27/24

Метки: варианты, его, магнитопровод

...пластин разнойширины в виде прямоугольников, вершиныуглов которых лежат на описанной окружности, и ярма, суммарная толщина пакетовпластин одной ширины выполнена кратнойтолщине пакета другой ширины, имеющегоминимальную толщину, причем этой толщине выполнены кратными и толщины пакетовпластин остальных ширин. На фиг. 1 - 4 приведены возможные варианты половины ступенчатого сечения стержня; на фиг. 5 - 6 - . примеры конкретного исполнения предложенных решений применительно к стыковым пространственным магнитопроводам трансформаторов 400 и 630 кВА.В варианте исполнения (фиг. 1) стержни магнитопровода по толщине выполнены из двух частей (п = 2), ограниченных штрих пунктирной линией. Толщины пакетов пластин шириной А 2, ЛЗ и А 4 в части 1...

Номер патента: 1157579

Опубликовано: 23.05.1985

Авторы: Фастовец, Цемах

МПК: H01F 41/04

Метки: катушек, намотки, провода, раскладки, станкам, электрических

...устанавливать сменные шестерни в го на одном плече эксцентрик, а на другом - эксцентрик и ползун с подпружиненными толкателями, и в виде скобы с роликом, установленной в основании с возможностью перемещения в направлении, перпендикулярном перемещению раскладчика, при этом каждый эксцентрик имеет возможность контактирования с одним из дисков, ролик скобы - с копиром, а каждая полка скобы - с одним из толкателей,На фиг. 1 схематично изображено предлагаемое устройство; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - вид Б на фиг. 1.Ведущий вал 1 через закрепленное нанем зубчатое колесо 2 и колеса 3 - 5, жестко установленные на валу 6, посредством колеса 7 соединен с ходовым винтом 8 и дополнительным полым валом, выполненным в виде зубчатого...

Номер патента: 1157580

Опубликовано: 23.05.1985

Авторы: Афутин, Брусиловский, Кутузов, Лев

МПК: H01F 41/08

Метки: каркас, кольцевой, намотки, провода

...Челнок 1 может вращаться на подшипнике 21 корпуса 22 устройства. На корпусе 22 смонтирован неподвижный направляющий элемент 23, обхватывающий поперечное сечение каркаса 3 в центре челнока 1. Каркас 3 может быть введен в направляющий элемент 23 благодаря тому, что он имеет разьем по радиусу К, перекрытый поворотной вставкой 24, сопрягающийся с элементом 23 по стыку радиуса с малым зазором шириной в( -- ," ) и имеющий с ней общую рабочую поверхность 25. Вставка 24 может поворачиваться с осью 26 с помощью рукоятки 27, открывая зев элемента 23 для установки каркаса 3. Поверхность 25 долж 1 О 5 о 25 30 35 4 О на отстоять от диаметральной плоскости каркаса на величину 0,5 диаметра наматываемого провода для того, чтобы ось укладываемого...

Номер патента: 1159071

Опубликовано: 30.05.1985

Автор: Клименко

МПК: H01F 7/18

Метки: постоянного, форсировкой, электромагнит

...другими одноименными точкамивключен балластный конденсатор Г 13.В этом электромагните может бытьполучен большой коэффициент форсиров ки при незначительном износе вспомогательных контактов. Недостаткомданного устройства является наличиедвух обмоток с маркированными выводами и невозможность использованиястандартных диодных мостов, чтоусложняет конструкцию и процесс сборки электромагнита с форсировкой. Поскольку каждая обмотка питаетсяоднополупериодным напряжением (со 3осдвигом на 180 ), через контакты течет большой пусковой ток, контактыбыстро изнашиваются, что приводит кснижению надежности электромагнита,Указанный недостаток также присущ 40устройствам для форсированного включения электромагнита 2 1 и 3 1, вкоторых половины обмоток в...

Номер патента: 1159072

Опубликовано: 30.05.1985

Авторы: Бучин, Васильев, Вебер, Лемешко, Михайлов, Нестерин

МПК: H01F 13/00

Метки: импульсного, индуктор, намагничивания

...Составитель А.Лукинредактор С,Тимохина , Техред Т;дубинчак Корректор И.Эрдейи 4Заказ 3598/51 Тираж 679 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 филиал ППП 1 Патент", г. Ужгород, ул. Проектная, 4 На чертеже схематически изображено предлагаемое устройство.Индуктор содержит нижний 1 иверхний 2 установленные друг над другом нитки из токопроводящей ленты,имеющие наружный контур в виде сек- цтора, Токопроводящая ленты в округлых частях 3 и 4 витков обращенаплоской широкой стороной к рабочемузазору 5, в котором устанавливаетсясектор намагничиваемого радиального 2 Окольцевога магнита,Лента витков переходит в токо подводы 6 и 7, которые подключаютсяк зажимам...

Номер патента: 1159492

Опубликовано: 30.05.1985

Автор: Роберт

МПК: H01F 3/12, H01J 29/46

Метки: кинескопе, лучей, сведения, статического, электронных

...мо-. гут быть выполнены в виде многополюсных кольцевых постоянных магнитов и установлены с воэможностью независимого поворота их вокруг оси кинескопа.На фиг. 1 приведен кинескои,вид сбоку; на фиг, 2 - горловина кинескопа,поперечный разрез; на фиг. 3-5- смещение лучей при совместном повороте пары четырехполюсных магнитов; на фиг. 6-8 - то же, шестиполюсных магнитов, на фиг. 9-11 - то же, двухиолюсных магнитов, на фиг, 12 и 13 смещение лучей ири независимом поворо. те четырехполюсных магнитов, на фиг, 14 и 15 выполнение четырехполюсных магнитных элементов на базе электромагнитов.Устройство сведения установлено на кинескопе с расширяющейся частью 1 и цилиндрической горловиной 2. У основания расширяющйся части 1 установлена система 3...

Номер патента: 1161813

Опубликовано: 15.06.1985

Автор: Юматов

МПК: G01B 5/08, H01F 41/04

Метки: длинномерного, намотке, паковок, радиуса, текущего

...с закрепленным на немс возможностью качания относительнооси, параллельной оси намоточногошпинделя, рычагом с опорной поверхностью для взаимодействия с паковкойи измеритель радиуса, ось качаниярычага проходит через точку сходадлинномерного материала, а его опор-.ная поверхность имеет прямолинейную образующую, проходящую через ось 0качания,При этом измеритель радиуса состоит из дополнительного рычага,установленного с возможностью качания относительно оси, совпадающей 45с осью намоточного шпинделя, и крестообразного ползуна с взаимно перпендикулярными направляющими,установленного на дополнительном иосновном рычагах, шкалы, жестко свя- Язанной с дополнительным рычагом, иуказателя, жестко закрепленного наползуне и лежащего в плоскости,...

Номер патента: 1161996

Опубликовано: 15.06.1985

Авторы: Горовой, Грановский, Капитан, Климов, Ларичкин, Первых, Сосновик, Шершнев

МПК: C04B 35/26, H01F 1/34

Метки: никель, никельсодержащего, сырья, ферритов, цинковых

...ккал/кг. П р и м е р 5. К 150 порошкообразного металлического никеля добавляют 30 г порошкообразного кисла цинка. Далее процесс проводят, как в примере 1, Полученная смесь представляет собой спекшиеся комки, не пригодные для непосредственного использования при получении ферритов, В связи с этим указанную смесь подвергают дроблению на лабораторной щековой дробилке, затем помолу в лабораторной вибромельнице до порошкообразного состояния, после чего направляют на получение никель- цинковых ферритов по керамической технологии. Расход тепла на нагрев исходной смеси на 1 С,отнесенный116 Соотношения компонентов при получении шихты с использованием никель- содержащего сырья, приготовленного по примерам 1-5 и известным способом, приведены в табл....

Номер патента: 1161997

Опубликовано: 15.06.1985

Автор: Васильченко

МПК: H01F 27/12

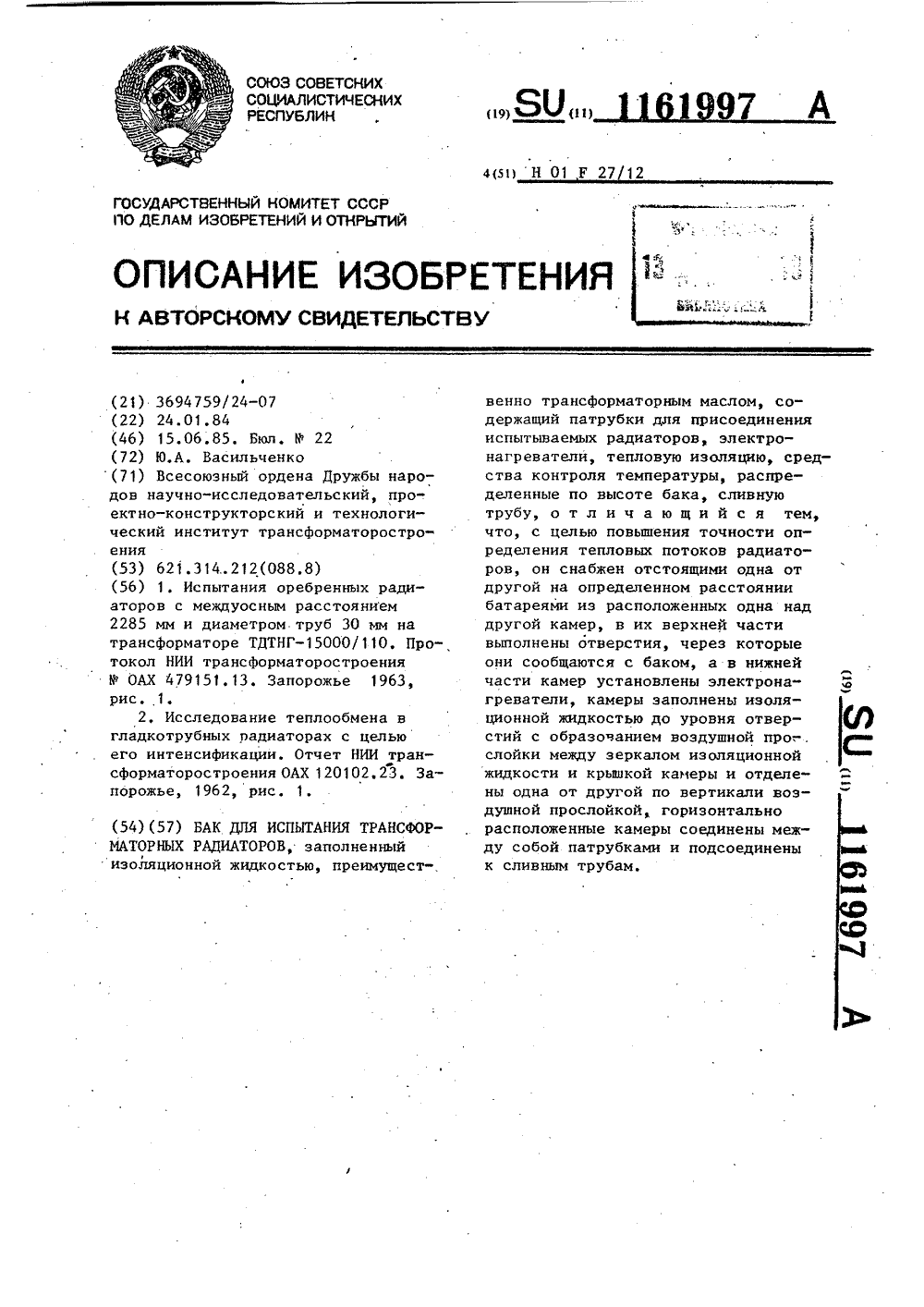

Метки: бак, испытания, радиаторов, трансформаторных

...изоляцию,средства контроля температуры,распределенные по высоте бака, сливную трубу, снабжен отстоящими однаот другой на определенном расстоянии батареями из расположенных одна над другой камер, в их верхяей части выполнены отверстия, через которые они сообщаются с баком, а в нижней части камер установленыэлектронагреватели, камеры заполнены изоляционной жидкостью до уровня отверстий с образованием воздушной прослойки между зеркалом изоляционной жидкости и крышкой камерыи отделены одна от другой по вертикали воздушной прослойкой, горизонтально расположенные камеры соединены между собой патрубками и подсоединены к сливным трубам.Непрерывность вертикальных поверхностей батареи способствует образованию стабильного потока...

Номер патента: 1163365

Опубликовано: 23.06.1985

Автор: Савченко

МПК: H01F 7/18

Метки: питания, постоянного, привода, электромагнитного

...9 протекает пусковой ток. Величина этого тока определяется месторасположением отвода 3 первичной обмотки трансформатора. Ток, потребляемый из сети, протекает от вывода 1 через секцию первичной обмотки трансформатора, ограниченную 63365выводом 1 и отводом 3, контакты 5 и 7 двухпозиционного переключателя, вход выпрямителя 8 и вывод 2 первичной обмотки трансформатора.До момента срабатывания электромагнита трансформатор работает в качестве ограничительного сопротивления, установленного Между входом выпрямителя 8 и сетью. После срабатывания электромагнита 9 контакты 5 и 7 двухпозиционного переклю чателя размыкаются, а контакты 6 и замыкаются. Вход выпрямителя 8 подключается к вторичной обмотке 4. Напряжение вторичной обмотки при...

Номер патента: 1163366

Опубликовано: 23.06.1985

Автор: Богатырев

МПК: H01F 7/18

Метки: грузоподъемным, электромагнитом

...изобретения - упрощение устройства и повышение его надежности.На чертеже изображена схема предлагаемого устройства.Устройство для управления грузоподьемным электромагнитом состоит из выпрямителя, содержащего два диода 1 и 2 и управляющий тиристор 3, Диоды подключены к двум фазам А и В питающей сети через автоматический выключатель 4. Катоды диодов соединены с анодом тиристора 3, катод которого соединен с началом обмотки электромагнита 5, второй конец обмотки электромагнита соединен с третьей фазой питающей сети С, Параллельно обмотке электромагнита включены шунтирующий диод 6 и резистор 7, Тиристор 8 через ограничивающий резистор 9 соединен с началом обмотки электромагнита 5.Схема управления содержит реле 10, которое через...
