H01F — Магниты; индуктивности; трансформаторы; выбор материалов, обеспечивающих магнитные свойства

Номер патента: 1095251

Опубликовано: 30.05.1984

Авторы: Базанов, Теплинский

МПК: H01F 13/00

Метки: магнита, многополюсного, намагничивания

...друг к другу и образующие рабочий зазор выступы и пазы, число которых равно числу намагничиваемых участков многополюсного магнита, в пазах магнитопровода и обоймы расположены секции и тангенциальные перемычки разъемной намагничивающей обмотки таким образом, что в смежных участках рабочего зазора создаются встречные магнитные потоки, в выступах магнитопровода выполнены цилиндрические пазы, соединение секций и тангенциальных перемычек обмотки выполнено цанговым, а между торцовыми поверхностями пазов магнитопровода и секциями обмотки установлены пружинные элементы,На фиг. 1 представлена конструктивная схема предлагаемого устройства; на фиг. 2 разрез А - А на фиг, 1; на фиг. 3 - цанговое соединение секций и тангенциальных перемычек...

Номер патента: 1095252

Опубликовано: 30.05.1984

Автор: Долюк

МПК: H01F 27/36

Метки: активная, индукционного, устройства, часть

...период иоамплитуду ее собственных колебаний. Снижение амплитудыперенапряжений на ОНН позволяет уменьшить размеры промежутков "ОНН-ОВН,"ОНН-экран", что обуславливает уменьшение диаметров обмоток и расстояниемагнитного потока в рабочем режиме.Гашение магнитного потока ОНН приперенапряжениях также снижает ЭДС,которые индуктируются на разомкнутых прессующих и емкастных кольцах и по поверхностной окружности магнитопровода.Экран непосредственно регулирует не электрическое, а магнитное поле ОНН при перенапряжениях и эффективен при установке его между ОНН и магнитопроводом.На фиг. 1 схематически представлен пример выполнения активной части 1 О для двухобматочного трансформатора; на фиг. 2 - первый вариант контура тока в экране, на фиг. 3 -...

Номер патента: 1095253

Опубликовано: 30.05.1984

Авторы: Пыжов, Снежко, Стогний

МПК: H01F 27/32, H01F 38/30

Метки: высоковольтный, трансформатор

...наличие масла, в которое погружены ферритовые элементы для обеспечения высокой надежной изоляции между обеими частями сердечника. Кроме того, ферриты по своим физическим свойствам не могут обеспечить надежную изоляцию при высоких напряжениях без дополнительного. увеличения габаритов и массы трансформатора тока.Наиболее близким к предлагаемому по технической сущности является высоковольтный измерительный ТТ, которы содержит полый опорный изолятор, основной изолятор, состоящий из коаксиально расположенных телескопически сдвинутых один относительно другого трубчатых элементов из металлической фольги, между которыми расположены изолирующие элементы трубчатой формы, магнитопровод, одна часть которого с расположенной на ней первичной...

Номер патента: 1095254

Опубликовано: 30.05.1984

Авторы: Бельский, Первухин, Семенов, Шахин

МПК: H01F 41/04

Метки: механизмом, намоточного, раскладки, станка

...триггера в "О", при этом выход счетчика-делителя соединен с входом реверсивного распределителя импульсов, выходы которого подключены к шаговому двигателю.На чертеже изббражена функциональная схема устройства.1095254 намотки, сохранив малую дискретность установки заданных значений шага раскладки. Это обеспечивает возможность намотки проводов с широким диапазоном диаметров.Предлагаемое устройство работает следующим образом.При вращении шпинделя жестко укрепленный на нем диск 1 взаимодействует с фотодатчиком 5. Во время прохождения каждого иэ ш отверстий диска 1 через фотодатчик 5. на выходе последнего генерируется импульс, поступаю,щий на вход блока 6 и устанавливаю щий триггер 7 в состояние "1". Единичный сигнал с прямого выхода...

Номер патента: 1095255

Опубликовано: 30.05.1984

Авторы: Грунин, Рейфе, Семенов

МПК: H01F 41/08

Метки: кольцевые, намотки, поворота, провода, сердечника, сердечники, станкам

...данном устройстве зажатие или снятие сердечников осуществляется при помощи пластины 6 перемещения валов. При вращении по часовой стрелке валы смещаются к центру пластины, а при вращении против часовой стрелки освобождают валы 2, при этом зубчатые колеса 3 входят или выходят из зацепления, а противоположные концы валов 10 за счет своих шарнирных элементов обеспечивают плавное смещение подвижных валов 2 конструктивно шарнирное устройство, показанное на фиг. 1, представляет собой двустороннее основание - верхнее и нижнее, нижнее закреплено жестко, а верхнее поджато при помощи пружины).Устройство надежно в работе, так как имеет плавное смещение валов и обеспечивает поворот сердечника без проскальзывания. Изобретение относится к оборудованию...

Номер патента: 1095315

Опубликовано: 30.05.1984

Авторы: Бурыкин, Павлов, Савельев

МПК: G01R 31/06, H01F 27/34, H02H 7/00 ...

Метки: аппарата, обмотка, электрической

...датчика равна нулю.В электрической машине магнитопровод упомянутого датчика охватывает . лобовые части обмоток и расположен в плоскости, перпендикулярной оси маши" ны.В трехфазном электрическом аппарате с общей магнитной системой магнитопровод упомянутого датчика последовательно охватывает фазные силовые 15 обмотки защищаемого аппарата, а в однофазном электрическом аппарате магнитопровод упомянутого датчика выполнен в виде восьмерки, каждая из петель которой охватывает половину 20 витков защищаемой обмотки.На Фиг, 1 - 5 представлены варианты выполнения предлагаемой обмоткиэлектрической машины или аппарата,На Фиг, - один из возможных ва риантов выполнения обмоток с защитой от витковых замыканий применительно к силовому...

Номер патента: 1096703

Опубликовано: 07.06.1984

Авторы: Мамалуй, Ольховик

МПК: H01F 1/10

Метки: материал, ферритовый

...Изобретение относится к Ферритовым материалам, которые используют в микроволновой технике для создания функциональных Ъерритовых устройств миллиметрового диапазона волн.5Известен ферритовый материал для микроволновой техники на основе окиси железа1, включающий окись бария и окись галлия при следующем соотношении компонентов, мол.Х:1 ООкись бария 55,5Окись галлия 11,85Окись железа ОстальноеНедостатком данного материала является низкий коэффициент термо 15 стабильности поля анизотропии (7 Э/град), низкая точка Кюри (297 С)о и сравнительно низкая намагниченность насыщения (3,6 А м /кг).Наиболее близким к предлагаемому ферритовому материалу по технической сущности и достигаемому эффекту является Ферритовый материал на основе окиси...

Номер патента: 1096704

Опубликовано: 07.06.1984

Авторы: Акиншин, Мартиросов, Полухин

МПК: H01F 17/00

Метки: дроссель, помехоподавляющий

...путем увеличения импеданса дросселя в диапазоне частот.Поставленная цель достигается тем, что помехоподавляющий дроссель, содержащий токопроводящий стержень, проходящий через набор ферромагнитных колец, снабжен дополнительным токо- проводящим стержнем, токопроводящими шайбами, изолирующими прокладками и изолирующими элементами, токопроводящие шайбы выполнены с отверстиями для токопроводящих стержней. Изолирующие прокладки и элементы выполнены с отверстиями для токопроводящих .стержней, ферромагнитные кольца расположены между токопроводящими шайбами и изолирующими прокладками, один токопроводящий стержень гальванически соединен по всему периметру поперечного сечения с нечетными токопроводящими шайбами и пересекает нечетные...

Номер патента: 1096705

Опубликовано: 07.06.1984

Авторы: Иванов, Келин, Курач, Никонова, Теляшов

МПК: H01F 21/06

Метки: индуктивность, регулируемая

...5 виде тела вращения и заключающий вОбмотка внутреннего сердечника может себе стержень 3 с обмоткой 2 аВбыть выполнена сферической. также токовыводы 9, подключенные кВнешний магнитопровод может быть токосъемным кольцам 10, находящимсянеподвижно размещен в диэлектрическом в контакте со щетками 11. Сплошнымикорпусе, а внутренний сердечник с 10 стрелками на фиг. 1 - 3 показаночобмоткои установлены в корпусе на направление вращения электрическогоопоре вращения. Причем обе части регу- элемента 8 с обмоткой 2 и стержнем 3.лируемой индуктивности снабжены соответственно, связанными с токовыво- стержня 3 с обмоткой 2 при максималь"дами обмотки, токосъемными кольцами 15 ной величине немагнитных зазоров 12,и щетками. соответствующее...

Номер патента: 1096706

Опубликовано: 07.06.1984

Авторы: Гольдфельд, Зайцев, Ковалева, Михайленко, Плетнев, Сенин, Стельмах

МПК: H01F 27/18

Метки: трансформатор

...того, система нетехнологична в изготовлении, так как на крышкебака необходимо изготовить значительное количество отдельных герметичных ребер, при сборке трудно осуществить герметизацию внутренней полости трансформатора, при сварке возможны прожоги. как ребер, так и крышки.Целью изобретения является повышение эффективности охлаждения.Поставленная цель достигается тем, что трансформатор, преимущественно взрывоопасный, содержащий расположенные в баке магнитопровод с насаженными на его стержни обмотками с системой охлаждения посредством тепловых труб,испарительная часть которых объединена в нижний коллектор, снабжен охладителем, расположенным вне бака, обмотки выполнены из полого проводника, причем секции обмоток соединены с верхним и...

Номер патента: 1096707

Опубликовано: 07.06.1984

Автор: Царев

МПК: H01F 27/26

Метки: магнитопровод, трансформатора

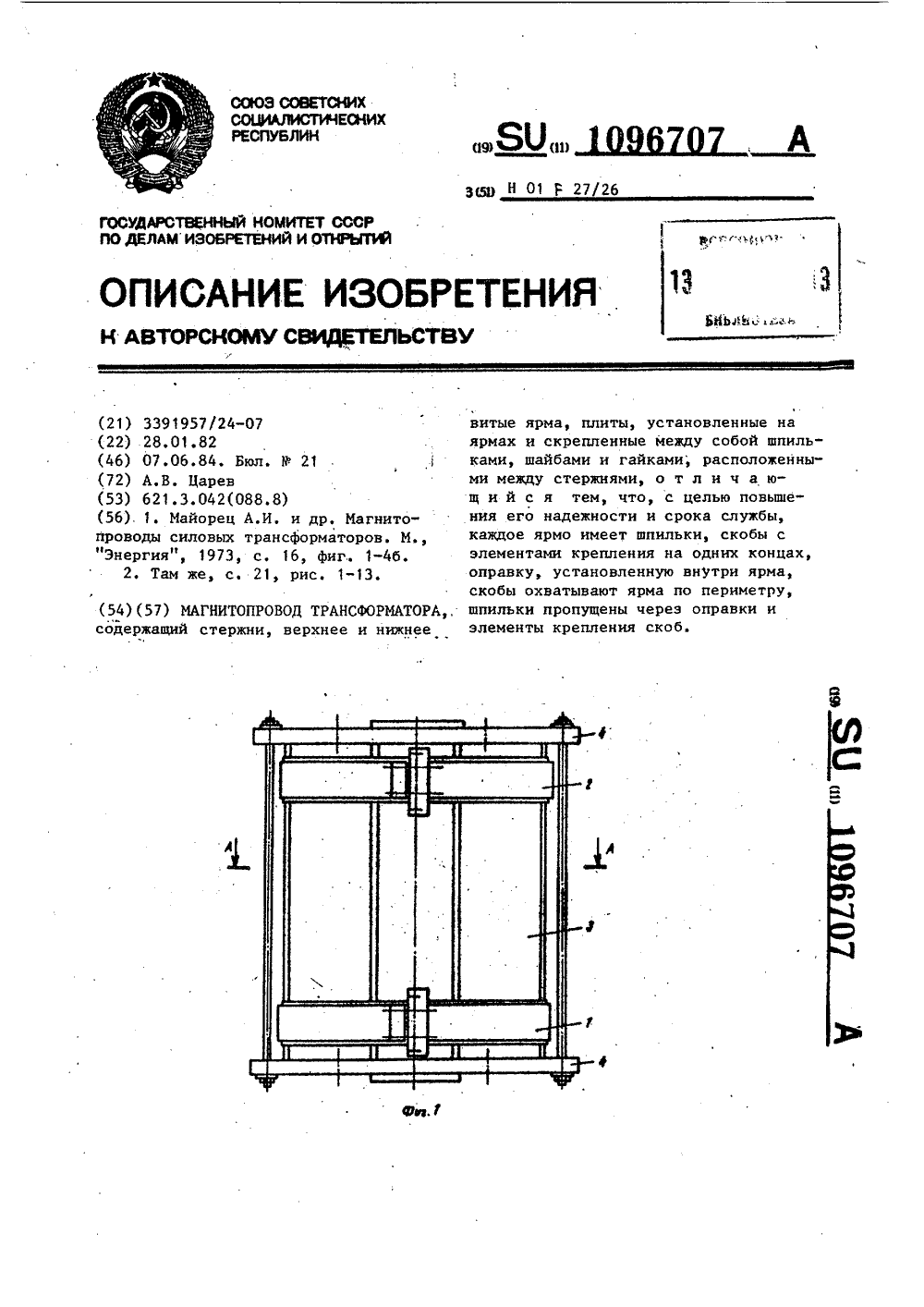

...направления магнитного потока увеличиваютсяв несколько раз.Наиболее близким предлагаемомупо своей технической сущности явля- З 5ется магнитопровод трансформатора,содержащий витое нижнее ярмо с плитой, стержни и витое верхнее ярмо сплитой, скрепленные между собой посредством шпилек, шайб и гаек 21. 40Однако известные устройства имеютнедостатки.Целью изобретения является повышение надежности и срока службы устройства за счет обеспечения радиальной фиксации опрессовки пакетов ярммагнитопровода и уменьшения потерь.Поставленная цель достигается тем,что в магнитопроводе трансформатора,содержащем стержни, верхнее и нижнее .50витые ярма, плиты, установленные на ярмах и скрепленные между собой шпильками, шайбами и гайками, расположенными между...

Номер патента: 1096708

Опубликовано: 07.06.1984

Авторы: Брянцев, Мозжерин

МПК: H01F 29/14

Метки: магнитный, мощности, реактивной, регулятор

....где Т - намагничивающая сила сердечников в момент переключения,Преимущества конструктивного исполнения регулятора заключается. в том, что на секциях обмотки исключены дополнительные отводы, аноды тиПоставленная цель достигается тем, что в магнитном регуляторе реактивной мощности, содержащем магнитопровод, выполненный в виде двух замкнутых сердечников, обмотку с двумя па О раллельными ветвями, каждаяиз которых содержит по две одинаковые секции, соединенные последовательно и размещенные на разных сердечниках, и два подключенных к обмотке тиристора, точки соединения секций каждой ветви объединены в общей точке, соединенные секции разных ветвей выполнены с неодинаковым числом витков, а тиристоры включены между началами и концами ветвей,...

Номер патента: 1098042

Опубликовано: 15.06.1984

Авторы: Бищук, Волченок, Смольянинов

МПК: H01F 27/36

Метки: диспетчерский, щит

...элементов и является преимуществом конструкции 2 3Недостатками данной конструкции являются сложность и большие габариты наборных элементов.Сложность и большие габариты ,наборных элементов обусловлены размещением в них светосигнальной арматуры, Большие габариты наборных элементов приводят к невозможности уплотнения мнемосхемы, т.е, получения ее в компактном виде, из-за чего увеличиваются габариты диспетчерского щита.Цель изобретения - снижение материалоемкости, упрощение конструкции и уплотнение мнемосхемы.Поставленная цель достигается тем, что в диспетчерском щите, содержащем перфорированную панель, наборные элементы со штырями, крепящими наборные элементы в отверстиях перфорированной панели, светосигнальные элементы, наборные элементы...

Номер патента: 1098043

Опубликовано: 15.06.1984

Авторы: Грушко, Кольчак, Кутелев, Нагорный

МПК: H01F 27/22

Метки: дисковыми, обмотками, трансформатор, чередующимися

...стержней - к ярмам магнитопровода.Цель изобретения - повышение эффективности охлаждения активной части трансформатора.Поставленная цель достигается тем, что в трансформаторе с дисковыми чередующими обмотками, содержащем размещенные в кожухе активную часть ввиде магнитопровода со стержнями, расположенными в одной горизонтальнойплоскости и насаженными на стержнидисковыми чередующимися обмотками,дистанцирующие рейки, расположенныемежду катушками обмоток и стержнямии прилегающие к поверхнос 1 и стержней, 10причем дистанцирующие рейки размещены диаметрально противоположно, теплоотводящие элементы, размЕщенные между катушками и представляющие собой1 каждый пару теплоотводящих пластин сразмещенными между ними тепловыми трубами,...

Номер патента: 1098044

Опубликовано: 15.06.1984

Авторы: Дубинин, Кохан, Лазарев, Семусева, Сорока

МПК: H01F 27/30

Метки: аппарат, индукционный

...а фундамент снабжен вертикальными направляющими, в которыхустановлен с возможностью свободногоперемещения бак, в днище бака выполнены отверстия, в которых размещеныопоры обмоток, ярмовые балки установлены на прессующие кольца обмоток, абак жестко связан с магнитопроводом,причем опоры выполне,ы в виде штоковсиловых цилиндров, соединенных в общую преимущественно, пневматическую систему и размещенных внутрисильфонов, герметично соединенныходним торцом с днищем бака, а другим - с опорами.Для увеличения сил прессовки между дном бака и фундаментом установлено дополнительное прессующее устройство, выполненное в виде цилиндра, жестко связанного с Фундаментом,и поршня, жестко связанного с баком,причем цилиндр соединен в общую,...

Номер патента: 1098060

Опубликовано: 15.06.1984

Автор: Соколик

МПК: H01F 38/32, H02H 3/28

Метки: коррекции, одноступенчатого, погрешности, трансформатора

...резисторуНа чертеже изображена блок-схема предлагаемого устройства коррекции погрешности трансформатора тока,Устройство содержит резистор 1, включенный во вторичную цепь ТТ последовательно с его нагрузкой, дополнительный резистор 2, включенный параллельно вторичной обмотке ТТ, интегросуммачор 3, усилитель- интегратор 4, нелинейный функциональный преобразователь 5, усилитель-сумматор 6, дифференциаторсумматор 8, причем вход интегросумматора 3 подключен параллельно резистору 1, вход усилителя-интегратора 4 подключен параллельнодополнительному резистору 2, один иэ входов нелинейного функционального преобразователя 5 подключен к выходу интегросумматора 3, другой вход нелинейного функционального преобразователя 5 подключен к выходу...

Номер патента: 1099328

Опубликовано: 23.06.1984

Авторы: Сердешнов, Чучман, Шевчик, Янукович

МПК: H01F 27/38

Метки: трансформатор, трехфазный

...в короткозамкнутых витках электродвижущую силу, которая вызывает в них электрический ток Этот ток, проходя по короткозамкнутым виткам, создает свой магнитный 20 поток, направленный встречно неуравновешенным потокам нулевой последовательности, тем самым компенсируя их ЯНедостаток трансформатора с компенсационной обмоткой, выполненной 25 в виде короткозамкнутых витков, в том, что большая часть неуравновешенных потоков нулевой последовательнос.ти рассеивается и компенсация получается неполной, сопротивление нулевой последовательности трансформатора уменьшается лишь в три раза, качество напряжения остается низким.Целью изобретения является повьппение качества напряжения путем полной компенсации в магнитопроводе трансформатора...

Номер патента: 1100645

Опубликовано: 30.06.1984

Авторы: Ивенский, Каплан, Крупчук

МПК: H01F 7/18

Метки: постоянного, форсирования, электромагнита

...входные выводы оптронного тиристора и второй резистор соединены последовательно, указанная последовательная цепь через замыкающий контакт управления включена между выводами для подключения источника постоянного тока, введены второй и третий оптронные тиристоры, 10 четвертый и пятый резисторы, причем анод динистора подключен к точке соединения первого резистора и анода первого диода, а катод динистора через выходные выводы второго оптрон ного тиристора соединен с катодом тиристора, третий резистор и выход.ные выводы третьего оптронного ти" ристора соединены последовательно и подключены параллельно конденса-2 О тору, входные выводы второго оптронного тиристора включены в.последовательную цепь, состоящую из третьего диода, входных...

Номер патента: 1100646

Опубликовано: 30.06.1984

Авторы: Межов, Петрович, Тихонюк

МПК: H01F 17/02

Метки: индуктивный, элемент

...стороны подложки нанесена пленка спиральных катушек, кроме того, созферромагнитного материала 23. дает перекрещивание последних в несК недостаткам данного индуктивно- кольких точках, расположенных по диго элемента следует отнести наличие 55 агонали элемента, что позволяет разподложки между спиральными катушка- местить в укаэанных точках изолируми, что обусловливает повышенную меж- ющие столбики для скрепления катушек витковую емкость, а также ограничен- между собой.1100646 3Кроме того, обеспечение одинакового направления закручивания витковкак верхней, так и нижней катушекиндуктивного элемента приводит к суммированию напряженности их магнитныхполей, что (в отличии от прототипа)повышает индуктивность элемента приравном количестве...

Номер патента: 1100647

Опубликовано: 30.06.1984

Авторы: Гелашвили, Чануквадзе

МПК: H01F 27/24

Метки: аппаратов, варианты, его, магнитопровод, электрических

...причемширина полюсных кернов равна половине ширины кернов собранного магнито Опровода, ярмо каждой части выполненоиз двух несимметричных частей, однаиз которых расположена под основанием полюсных кернов от крайнего до середины центрального, а другая - между другими полюсными кернами над ихоснованием,В одном из вариантов конструкциимагнитопровода, ширина полюсных кернов равна половине ширины полюсныхкернов собранного магнитопровода,ярмо одной из частей расположено подоснованием полюсных .кернов от одногокрайнего до другого, а ярмо другойчасти расположено между полюсными:керяами над их основанием.В другом варианте конструкции длина крайних кернов и ширина центрального полюсного керна равна половйнедлины и ширины полюсных кернов...

Номер патента: 1101906

Опубликовано: 07.07.1984

Автор: Апалихин

МПК: H01F 7/18

Метки: электромагнитом

...принципиальная схема одного из возможных вариантов конкретного исполнения предлагаемого устройства.Регистратор 4 выполнен на трансформаторе 7, первичная обмотка которого включена последовательно с обмоткой электромагнита 3, а вторичная соединена с выпрямителем 8 с подключенным к нему конденсатором 9 фильтра. Генератор 1 импульсов регулируемой скважности состоит из генератора импульсов постоянной частоты, выполненном по известной схеме на однопереходном транзистореО, сопротивлениях 11 - 13 и конденсаторе 14. Этот генератор задает частоту следован ия импульсов на выходе генератора 1. Выход генератора (с сопротивления 3) подключен к входу Я Яй-триггера 15. К входу К триггера 15 подключен выход управляемого генератора импульсов,...

Номер патента: 1101907

Опубликовано: 07.07.1984

Авторы: Авербух, Безменов, Болотинский, Заманский, Потапова

МПК: H01F 27/08

Метки: высокочастотный, трансформатор

...внешними слоями вторичной обмотки 3, Образуя совместно с первичной Обмоткои 1 и нутреси обмоткой 2 вторич Кй обчотки 1 сгг чу коаксиальных обмоток, ак кдк каждый слой первичной обмотки со всех сторн окрукен вторичной обмоткой. На наружной поверхности внешних слоев 5 вторичной обмотки 3 расположен чагнитопроод 6, изл)товлеиьй, например, в виде пакета листов электротехнической стали. Магнитопровод 6 жестко соединен с внешними сло 55)и 5 вторичной обмотки 3 посредством теплопроводного материала 7, например, припоем ПОС. На лобовых частях вторичной обмотки 3 расположены трубки 8 водяного охлаждения.Трансформатор работает следующим образом,Ток высокой частоты от источника питания (не показанного) подводится к выводам 9 первичной обмоткии...

Номер патента: 1101908

Опубликовано: 07.07.1984

Авторы: Березин, Гром

МПК: H01F 27/28

Метки: индукционного, катушка, устройства

...что ухудшает технологичность катушки,Цель изобретения - упрошение изготовления катушки и повышение ее надежностипутем улучшения контакта между витками.Поставленная цель достигается тем, чтов катушке индукционного устройства, содержащей витки в виде токопроводяших рамокс разрезом на одной из сторон, изолированных друг от друга, причем каждая предыдущая рамка соединена встык по линии разреза с последующей, каждый виток выполнениз двух токопроводяших рамок, размещенных одна под другой, разрезы которых смещены на 180 относительно друг друга.Такая обмотка позволяет использоватьв качестве магнитопровода кольцевые не 5 10 15 20 15 30 35 40 45 разрезные сердечники, что обеспечивает улучшение электрических параметров катушки...

Номер патента: 1101909

Опубликовано: 07.07.1984

Авторы: Белецкий, Беспалова, Володченко, Долюк, Иващенко, Локтионов, Тополянский

МПК: H01F 27/32

Метки: активная, аппарата, индукционного, часть

...шайбы при ее насадке и нажиме на концы картонных полос дистанцирующего элемента, сложность сборки аппарата из-за необходимости отдельной установки вертикальных и горизонтальных частей дистанцирующего элемента.Цель изобретения - повышение электрической прочности и упрощение сборки аппарата.Поставленная цель достигается тем, что в активной части индукционного аппарата, содержащего обмотку, магнитопровод, изоляционную шайбу, охватывающую с зазором обмотку, и расположенный в зазоре, дистанцирующий элемент, выполненный из наложенных одна на другую полос картона, жестко скрепленных между собой на горизонтальной и вертикальной частях обмотки,20 25 35 40 45 50 полосы картона, обхватывающие обмотку, выполнены по длине за единое целое, а на...

Номер патента: 1101910

Опубликовано: 07.07.1984

Автор: Воротников

МПК: H01F 30/12

Метки: железнодорожных, нагрузок, трансформатор

...сердечник, первичную обмотку, соединенную в звезду, и две Поставленная цель достигается тем, чтов трансформаторе, содержащем трехстержневой сердечник, первичную трехфазную обмотку, соединенную по схеме звезда, и две вторичные обмотки, первая из которых состоит из трех катушек, расположенных на трех стержнях сердечника, вторая вторичная обмотка выполнена с одной катушки, расположенной на одном (среднем) стержне сердечника, все катушки вторичных обмоток имеют одинаковое число витков, соединены последовательно и имеют пять отводов, при этом начало катушки второй вторичной об- н мотки соединено с концом катушки первои фазы первой вторичной обмотки и предназначено для присоединения первого плеча первой двухфазной нагрузки, начало катушки...

Номер патента: 1101911

Опубликовано: 07.07.1984

Авторы: Строганов, Чунихин

МПК: H01F 38/28

Метки: измерительного, переходном, погрешности, режиме, трансформатора

...тока. Кроме того, силовой шунт требует обязательного заземления, что исключает его применение в цепях под высоким потенциалом.Отсутствуют также и образцовые трансформаторы тока, предназначенные для измерений в переходном режиме, которые могут быть использованы в рассматриваемой схеме,Цель изобретения - повышение точности измерения погрешности трансформатора тока,Для достижения цели согласно способу определения погрешности измерительного трансформатора тока в переходном режиме, имеющему магнитопровод с немагнитным зазором, на котором размещены первичная и вторичная обмотки, включающем осциллографирование первичного тока трансформатора в переходном режиме, на магнитопровод дополнительно наматывают измерительную обмотку, с ее...

Номер патента: 1103295

Опубликовано: 15.07.1984

Авторы: Каравайцев, Колесников, Чебуркин

МПК: H01F 19/08

Метки: высоковольтный, импульсный, трансформатор

...элементов (щек) и трансформаторного масла), кроме того, указанные несущие элементы (щеки) затрудняют циркуляцию трансформаторного масла, что ухудшает тепловой режим всего трансформатора. С увел ичением мощности и м пульс ного трансформатора, увеличиваются его габариты, сле довательно, и без того громоздкие несущие элементы (щеки) увеличиваются в размерах. Все это значительно снижает надежность всего трансформатора.Цель изобретения - повышение технологичности изготовления, повышение надежности и удобства сборки и разборки, повышение электрической прочности, уменьшение габаритов и увеличение путей утечки токов,Поставленная цель достигается тем, что в высоковольтном импульсном трансформаторе, содержащем бак, крепежный каркас,...

Номер патента: 1103296

Опубликовано: 15.07.1984

Автор: Кавецкий

МПК: H01F 27/24

Метки: аппаратов, индукционных, магнитопровод, трехфазный, электрических

...на фиг. 2 - узел 1 на фиг. 1 (соединение пластин в центре ярма и расположение дополнительных пакетов); на фиг. 3 - сечение А-А на фиг. 2 (в увеличенном масштабе); на фиг. 4 сечение Б-Б на фиг. 2 (в увеличенном масштабе); на фиг. 5 - развертка ленты О-образного элемента и образующиеся при штамповке треугольные пластины; на фиг. 6 - треугольная пластина на фиг. 5.Трехфазный магнитопровод состоит из трех пластинчатых С-образных частей 1, 2 и 3, которые сходятся своими концами в трехлучевую звезду, В центре звезды плас 5 1 О 15 20 25 30 35 тины С-образных частей соединяются впепеплет 1 фиг. 2 и 3). Дополнительные пакеты 4 и 5 из пластин треугольной формы установлены в зоне соединения концов С-образных частей магнитопровода и пристыкованы...

Номер патента: 1104594

Опубликовано: 23.07.1984

Автор: Вохмянин

МПК: H01F 7/18

Метки: включения, форсированного, электромагнита

...после отключения электромагнита ввиду того, что разряд конденсатора происходит через сравнительно большое сопротивление ре зисторов, уменьшение величины которых ведет к увеличению потребляемой устройством мощности.Цель изобретения - повышение быстродействия путем уменьшения времени 50подготовки к следующему циклу включения беэ увеличения потребляемойустройством мощности,Поставленная цель достигается тем,что в устройство для форсированного 55включения электромагнита, содержащеевыводы для подключения обмотки электромагнита, токоограничивающий резистор, транзистор, конденсатор, заряд= ный и дополнительный резисторы, триггер Шмидта, два диода и выводы для подключения источника питания, причем выводы для подключения обмотки электромагнита и...

Номер патента: 1105947

Опубликовано: 30.07.1984

Автор: Шнейдер

МПК: H01F 27/34

Метки: регулируемый, трансформатор

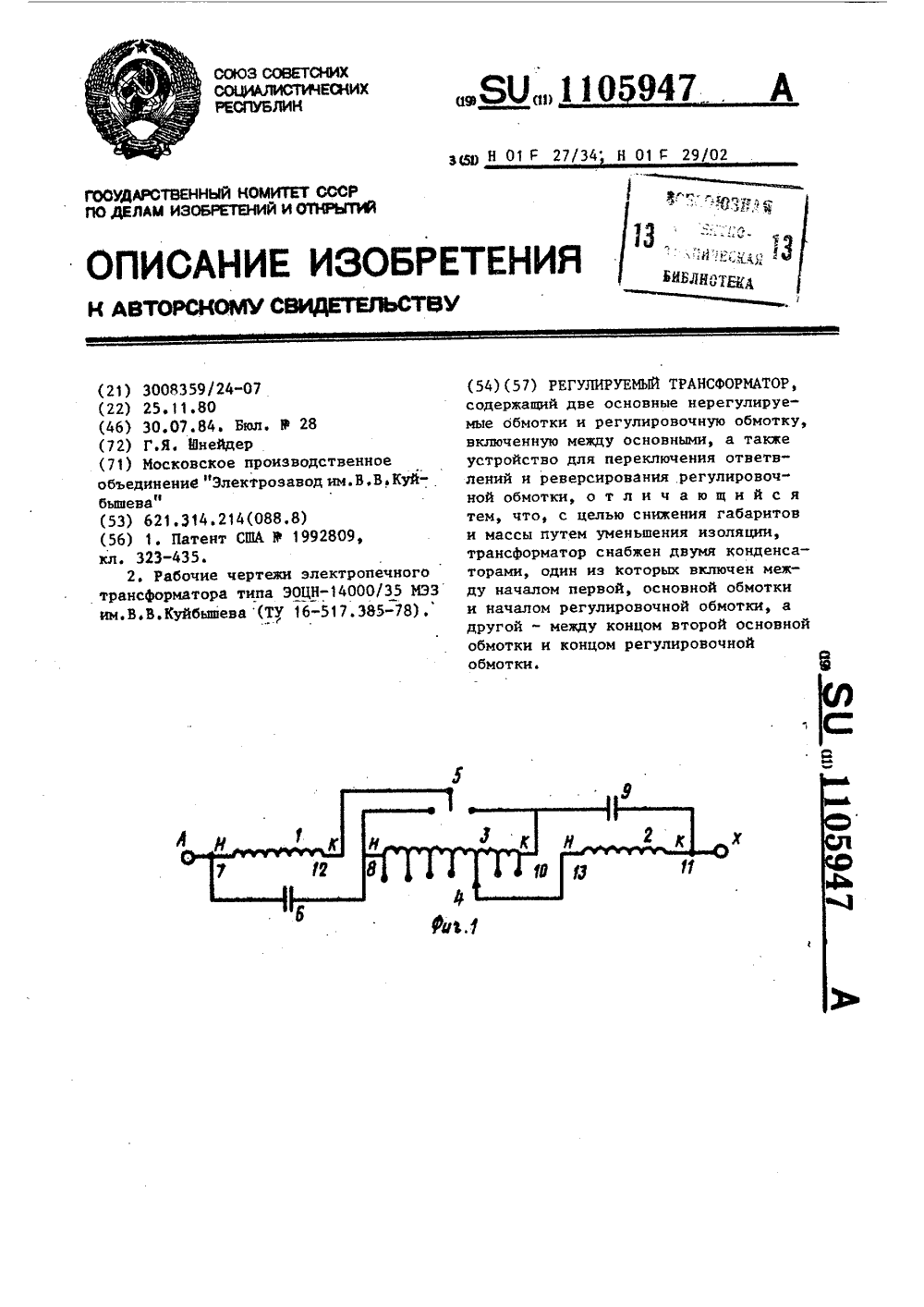

...РОбудет вьппе, чем в конце, благодаряналичию конденсаторов б и 9, связывающих начало РО с началом первой основной обмотки,а конец РО с концомвторой основной обмотки. Такое емкостное распределение соответствует конечному распределению для данного случая.Действие конденсаторов при включении части РО или при выключении РОаналогично.Таким образом, Во всех случаяхсоединения регулировочных ответвлений благодаря сближению начального иконечного распределения потенциаловобеспечивается значительное ослабление колебательного процесса и снижение импульсных перенапряжений на РО,1 11059Изобретение относится к электротехнике, в частности к внутреннейзащите от импульсных перенапряженийрегулируемых трансформаторов, в которых регулирование напряжения...
