H01F — Магниты; индуктивности; трансформаторы; выбор материалов, обеспечивающих магнитные свойства

Номер патента: 1292054

Опубликовано: 23.02.1987

Авторы: Джабраилов, Кирсанов, Сулейманов

МПК: H01F 41/00

Метки: обмоток, подъема, транспортировки, трансформаторов

...10 Изобретение относится к грузоподьемным устройствам и может быть использовано в трансформаторостроениицля подъема и транспортировки обмоток,Целью изобретения является повышение безопасности работы с устройством и снижение трудоемкости грузоподъемных операций,На фиг.1 показано устройство .дляподъема и транспортировки обмоток,установленное на обмотке, на фиг.2 -грузовой захват устройства; нафиг,3 и 4 - установка грузового захвата устройства на обмотку, пример. 15Устройство состоит иэ тройнойтраверсы 1 и трех грузовых захватов2 Г-образной формы. Каждый захватсостоит из двух скоб 3, упора 4, подвижной скобы 5 и пружины 6,Отверстие дв скобе 5 прямоугольной формы, чтопредотвращает вращение скобы 5 относительно скоб 3.Захват обмотки...

Номер патента: 1292064

Опубликовано: 23.02.1987

Автор: Черкашин

МПК: H01F 7/18, H01H 47/02, H02P 15/02 ...

Метки: импульсного, форсирования, электромеханизмов

...с выхода 15 ключи 1 и 2 выключаются, одновременно запускается формирователь16 и иэ-за изменения состояния с вы хода элемента 20 открываются ключи3 и 4. Обмотка 5 оказывается включенной на напряжение источника 10 другойполярности, начинается интервал форсированного торможения ЗМ, длитель ность которого определяется Формирователем 16., По окончании действия импульса с выхода формирователя 16ключи 3 и 4 выключаются, одновременнозапускается Формирователь 17 и из-за 50 его измененного состояния с выходаэлемента 19 через элемент 21 открываются ключи 1 и 2. Обмотка 5 ЭМ вновьпереключается на напряжение источника 10 такой полярности, при которой 55 снова форсируется "разгон" ЭМ, Формируется третий интервал управления,длительность которого...

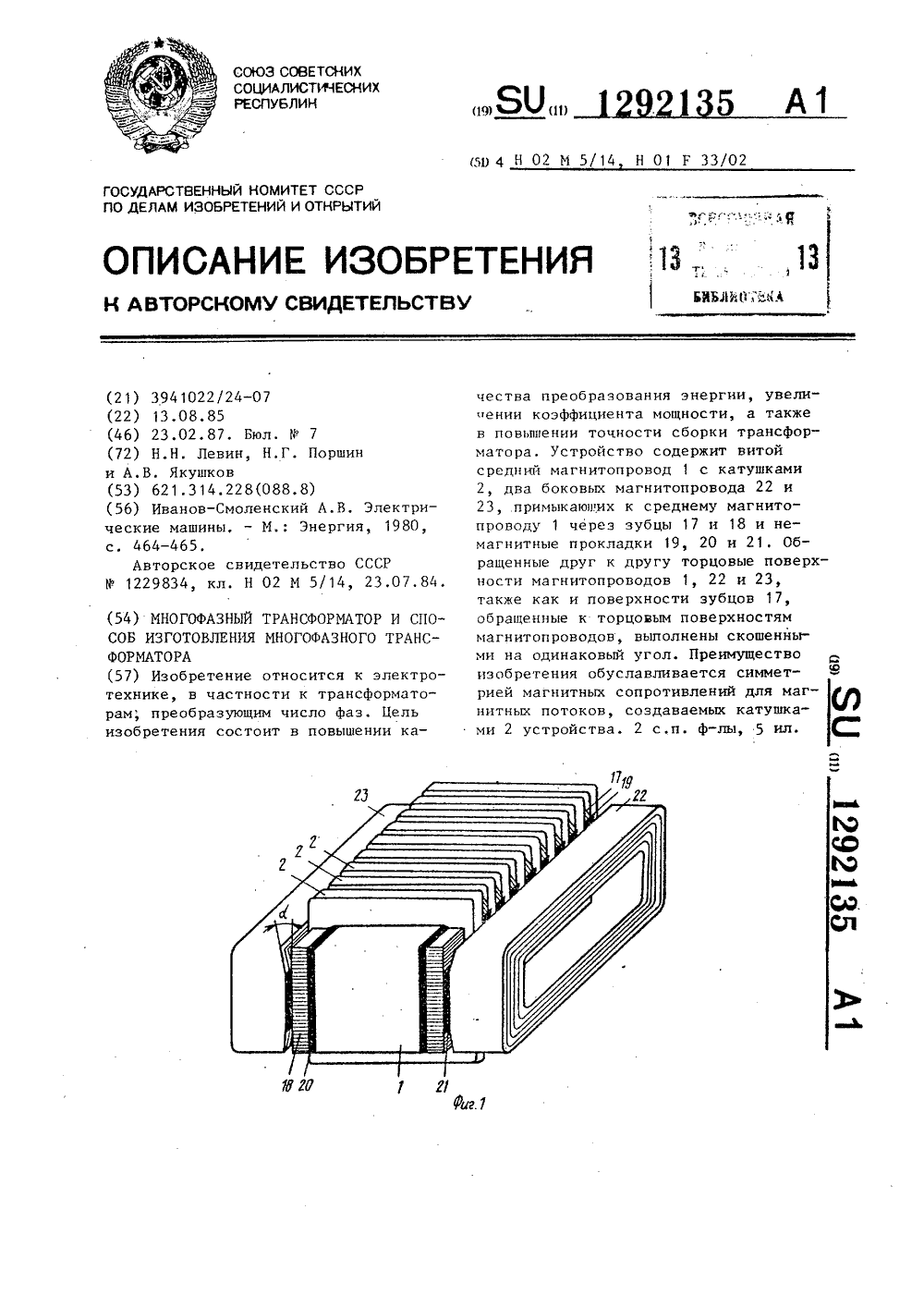

Номер патента: 1292135

Опубликовано: 23.02.1987

Авторы: Левин, Поршин, Якушков

МПК: H01F 30/14, H02M 5/14

Метки: многофазного, многофазный, трансформатор, трансформатора

...вольтметром 29 (фиг. 5) .Сборку трансформатора осуществляют следующим образом. 40Навивают средний и боковые магнитопроводы, заготавливают катушки, зубцы, наклеивают прокладки на противоположные стороны зубцов. Разрезают средний магнитопровод, размеща ют на нем катушки. Магнитопровод затем склеивают магнитным клеем. Торцы магнитопроводов перед размещением катушек шлифуют, причем у боковых магнитопроводов шлифуют одну 50 торцовую поверхность так, чтобы она образовала плоскость с углом наклона к торцовой поверхности среднего стержня, например два градуса. Указанная конусность может быть образована и при навивке боковых магнитопроводов, если с каждым очередным витком стальную ленту смещать в одну и ту же сторону на одну и ту же...

Номер патента: 1292671

Опубликовано: 23.02.1987

Автор: Жан

МПК: F02P 3/02, H01F 3/10

Метки: внутреннего, двигателей, зажигания, катушка, сгорания

...катушки зажигаия цяавтомобиле, 10Замкнутый магнитопроводсоде 7- жит первую часть 12 (Фиг,1 и ч), вь- полненную из листов П-Образной Фор ы, содержащих участок 120, вырубленыйна скос 12 г. После сборки лисгсв в пакет участок 12 а оораэуег полуветвь ветви 3, а участок 12 С Образует ветвь 9 замкнутого маги.-ТопроводяВторая часть 13 эамкцутсгэ ягци- :;П топровода 1 (фиг.1 и 4) выпалив; Нз листов Е-образной формы, содержащих учас.ток 13 а, вырубленный на скос 1310 таким образом, цтобы образовать другую полуветвь ветви 3.1Первая и втора части 12 и 3 с.сединены с помощью заклепок 1, и 5 и посредством продолжений Т,-образных ц Ис.ГОН .; . с)б рсзусш х параллель 1 ую ЦЕГЬ МЯГЦИТЦО 0 ПОТОКЯ,Участок 13 д второй чяс.ти 13 замкнутого МЯГН. .с...

Номер патента: 1293765

Опубликовано: 28.02.1987

Авторы: Баранецкий, Богданов, Горбань, Гусев, Михайленко, Моргун, Плетнев, Стельмах

МПК: H01F 27/18, H01F 27/22

Метки: трансформатор

...трубах, перенос пара и его конденсация15 в оребренных теплоотдающих частях 16.Тепло от оребренных теплоотдающих частей6 передается окружающему воздуху,а сконденсированный теплоноситель поддействием, например, сил гравитации возвращается в испарительные части тепловыхзотруб в полостях 7. Таким образом происходит интенсивный перенос основного количества выделяющегося тепла непосредственноот активной части в окружающую атмосферу при малых термических сопротивлениях2 между магнитопроводом и промежуточнымтеплоносителем. Некоторое количество тепла от магнитопровода 3 и обмоток 2 воспринимается воздухом, заключенным в оболочке 1 и передается через стенки оболочки 1в окружающую атмосферу.Процесс передачи тепла от магнитопровода к испарительным...

Номер патента: 1293766

Опубликовано: 28.02.1987

Авторы: Кольченко, Трегубов

МПК: H01F 41/08

Метки: катушек, кольцевых, намотки

...схема предлагаемого устройства; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - пример выполнения 10 упругого челнока со шпулей, несущей запас провода.Устройство (фиг. 1 и 2) содержит плиту 1, на которой установлены направляк 1- щие 2 - 4, состоящие из секторов колец, одна из которых плоская, а другая имеет канавку 5 (фиг, 2) для размещения упругого элемента 6, несущего запас провода. Между ,направляющими 2 и 3 и 2 и 4 установлены ролики 7 и 8 для привода упругого элемента, несущего запас провода, а между на правляющими 3 и 4 устанавливается каркас 9 наматываемой катушки. На кронштейне (не показан) закреплена планка 10 для торможения петли наматываемого провода. Упругий элемент, несущий запас провода (фиг. 3), состоит из упругого...

Номер патента: 1207318

Опубликовано: 07.03.1987

Авторы: Гуцевич, Липчанский

МПК: H01F 7/08

Метки: пропорциональный, электромагнит

...в продольном сечении якоря 4 острый угол с 6 с его наружной цилиндрической поверхностью Б.Кольцевая канавка образует на якоре два насыщающихся ферромагнит 20ных шунта (фиг, 2), Первый из шунтов переменного сечения образованчастью якоря, расположенного междукольцевой канавкой 11 и наружнойгцилиндрической пбверхностью Б яко 25 ря 4. Второй шунт образован торцовой частью якоря, охваченной кольцевой канавкой 11.Площадь поперечного сечения первого шунта якоря возрастает по мереудаления от торца .В якоря 4.Кольцевая кромка 12 на торцеякоря ограничена наружной цИлиндрической поверхностью Б и коническойповерхностью А,Наружная торцовая поверхность Вякоря 4, охваченная кольцевой канавкой 11, а также кольцевая кромка12 могут лежать в одной...

Номер патента: 1294479

Опубликовано: 07.03.1987

Авторы: Батаев, Брук, Воронежцев, Гольдаде, Пинчук, Снежков

МПК: B22F 3/20, H01F 1/113

Метки: магнитов, постоянных, эластичных

..."вывинчиваемого" из . формообразующей голонки. В этом случае, создаваемые в осевом направлении противоположными по направлению, но одинаковыми по величине токами, магнитные поля взаимно компенсируют друг друга в направлении оси соленоСоотношение компоСила тока, 2, А Пример нентов экструдируемой смеси, мас.7 импульсного постоянного Трехполюсный Пятипо- люсный магнит магнит Предлагаемый ПВХ 6; ДОФ 4;ВаО 6 РеОэ 90 1,5 80 ПУ 10; БшСо 90 360 375 15 ПВХ 6; ДОФ 4;ВаО6 Ре Оэ 90 100 312ида, образованного бифилярной намоткой, а их взаимодействие с экструдируемым материалом в зоне соприкосновения приводит к образованию аксиальной (относительно оси проводника) текстуры,Результаты испытаний приведеныв табл. 1,Из табл. 1 следует, что сила магнитного...

Номер патента: 1295458

Опубликовано: 07.03.1987

Авторы: Балыбердин, Бауков, Бочкарев, Брякин, Кононова, Соколов

МПК: H01F 7/18

Метки: электромагнитом

...этот сигнал появляется только вв том случае, когда напряжение, подаваемое на его входы 29 и 30 с выходов 31 и 32 блока 33,меньше напряжения, подаваемого на входы 27 и 28 с конденсатора 19. Вследствие этого отсутствует сигнал на управляющем входе 35 управляемого ключевого элемента 26, и он остается все время разомкнут.1После отключения устройства от источника питания за время, равное по величине длительности двух-трех полупериодов питающего напряжения, блок 33 Формирует на своих выходах 31 и 32 напряжение. меньшее по вели" чине напряжения конденсатора 19, На выходе 34 блока 25 сравнения при этом появляется сигнал, который подается на управляющий вход 35 ключа 26, и он замыкается, обеспечивая быстрый разряд конденсатора 19. Зто и...

Номер патента: 1295459

Опубликовано: 07.03.1987

Авторы: Вертелецкий, Дыхненко, Мельничук, Моисеенко, Скрипка, Смольянинов

МПК: H01F 7/18

Метки: электромагнитом

...элемента И 18Формируется импульс единичного уронця .(31, Аиг.2), а на выходе элемента И 19 Аормцруется импульс нулевогоуровня (36, Фиг.4). Импульс единичного уровня с первого выхода триггера 13 через второй вход элементаИ 8 поступает ца вход формирователя22 импульсов запуска, с выхода которого сигцал 37 поступает на управляющий электрод основного тиристора 5,открывая его. Прц этом конденсатор7 перезаряжается ио цепи: основнойтиристор 5, дроссель О, диод 9(Фиг.1, полярность в скобках), Одновременно вспомогательный тиристор6 закрывается. Импульс единичногоуровня с первого выхода триггера 13также поступает ца управляющий входамплитудного детектора 11, размыкаяключ 43 (Фиг.З), тем самым подготавливая амплитудный детектор 11 к работе, и...

Номер патента: 1295460

Опубликовано: 07.03.1987

Автор: Лысенко

МПК: H01F 13/00

Метки: импульсного, индуктор, намагничивания

...открытий ская наб.,1130 Производственно-полиграфическое предприятие ород, ул, Проектна Из о бр етени е относи т ся к электр о,технике, в частности к устройствам,обеспечивающим создание магнитныхполей заданной конфигурации и направления намагниченности при импульсномнамагничивании постоянных магнитов,Целью изобретения является повышение производительности намагничивания при обеспечении возможности одновременного получения зон с одинаковыми значениями магнитной индукции иравных по ширине,На фиг, 1 показан индуктор, видсбоку; на фиг, 2 - то же, вид сверху,15Индуктор состоит из двух секций 1коаксиально расположенных шин 2, число которых равно числу зон с разнымнаправлением намагниченности, В зазормежду секциями 1 помещается магнит3. Смежные...

Номер патента: 1295461

Опубликовано: 07.03.1987

Авторы: Андросов, Бясков

МПК: H01F 41/02

Метки: навивки, оправка, сердечников, трансформаторов

...6 под стержни сердечника установлены встречно подпружиненные пружинами 18 дугообразныеэлементы 19, соответствующие каждыйчетверти описанной окружности сечения навиваемого стержня, Элементы 19соединены с концами элементов 6 шарнирно осями 20 и имеют в зоне шарнирного соединения выступающие за элементы б кулачки 21, взаимодействующие с копиром, установленным на станке при вращении оправки, Элементы 19выполнены из более мягкого, чемсталь, материала, например из пластмассы, чтобы не деформировать кромоквитков навиваемого сердечника, Длятого, чтобы начальные от оси виткивнешней полуокружности не попали враствор элементов 19 с концами элементов 6, имеющих параллельные выступы 22, продлевают элементы б за пределы полуокружности,...

Номер патента: 1297125

Опубликовано: 15.03.1987

Автор: Васильченко

МПК: G01M 19/00, H01F 27/12

Метки: испытания, теплообменников

...при водяном охлаждении) и включают вентиляторы вентиляторной части 16.Устанавливают мощность нагревателей в нагревательном баке 1, соответствующую предполагаемой разноститемператур обоих теплоносителей, например, масла и воздуха и поддерживают нагрузку до установившегосятеплового режима, после чего делаютвсе необходимые измерения: температуры теплоносителей на входе и выходе из теплообменника 11, температурыжидкого теплоносителя в нагревательном баке 1, мощности нагревателей, двигателей насоса, двигателей вентиляторов, гидравлического сопротивления теплообменника 11. Повторив все эти измерения необходимое число раз, измеряют расход жидкого теплоносителя в данном опыте. Для этого поворачивают трехходовой кран 23 в положение, при...

Номер патента: 1297126

Опубликовано: 15.03.1987

Авторы: Клименко, Масловец, Муштаев, Эйнгорн

МПК: C21D 8/12, H01F 41/02

Метки: индукционных, магнитопроводов, устройств

...до индукции 1,9 Тл магнитным полем тормозного устройства за счет замыкания через полосу стали потока магнитной системы тормозного устройства. Затем при выходе намагниченного участка полосы из тормозного устройства происходит ее частичное размагничивание и в полосе при ее огибании сохраняется индукция 1,6 Тл, которая является остаточной индукцией (Вг) для электротехнической стали применяемых марок, т.е. фактически осуществляется магнитно-механическое воздействие (обработка) на электротехническую сталь.Измерение удельных магнитных потерь (вт/кг) проводят на установке для испытания целых листов электротехнический стали по ОСТ 16.0.689,026-74. В установке сначала измеряют лист стали в исходном состоянии, а затем тот же лист (участок...

Номер патента: 520834

Опубликовано: 23.03.1987

Автор: Капцан

МПК: H01F 27/30

Метки: крепления, обмоток, отводов, трансформаторов

...установленных относительно друг друга. Неподвижный элемент снабжен пазомнапример Ч-образной Формы, для крепления линейного отвода, размещенного в изо" ляционной трубке, и пазом для регу лировочных отводов, прижимаемых подвижным элементом. С целью надежного закрепления линейного .и регулировочных отводов подвижный и неподвижный элементы имеют овальные отГверстия, позволяющие фиксировать их в нужном положении при их креплении к элементам ярмовых балок.На фиг.1 показано крепление отводов с помощью предлагаемых планок; 0834 2на фиг.2 - неподвижный элемент планки; на фиг.3 - подвижный элемент,Линейный отводпомещен в пазу 2(например, Ч-образной формы) неподвижного элемента 3, а регулировочныеотводы 4 расположены в пазу 5 неподвижного...

Номер патента: 1300575

Опубликовано: 30.03.1987

Авторы: Герих, Джус, Телицын, Штробель

МПК: H01F 29/00

Метки: трансформатор, трехфазный, фазорегулирующий

...3) на одну 10 систему регулировочных обмоток, например 5-7 (фиг. 2), в стержняхмагнитной системы появляется трехфазная система магнитных потоков,наводящих в каждой обмотке ЗДС, пропорциональную числу витков (векторнаядиаграмма фиг. 3). Выходная системао инапряжения 6, 1 э, 0, снимается срегулировочных обмоток 11- 13. Приэтом фазовый сдвиг между входным и 20 выходным напряжениями определяетсяудаленностью подвижных контактов 14от начал регулировочных обмоток. Фазовый сдвиг равен нулю, когда подвижные контакты в началах регулировочоных обмоток, и 120, когда подвижныеконтакты на концах регулировочныхобмоток. Промежуточные положения контактов соответствуют промежуточномузначению фазового сдвига в диапазонео30 от 0 до 120 . Минимальное...

Номер патента: 1300576

Опубликовано: 30.03.1987

Авторы: Воротников, Косарев

МПК: H01F 30/12

Метки: железнодорожных, нагрузок, трансформатор

..., расположенных на двух стержнях, например крайних, с таким же числом витков как у катушек 3-5. Начала катушек 3 и 5 первой вторичной обмотки соединены вместе и образуют схему звезда с нейтральной точкой. Катушки 6 ивторой вторичной обмотки присоединены к катушкам 3 и 4 первой вторичной обмотки вследующем порядке: начало катушки6 первой фазы (Фазы "А") второй вто:,ричной обмотки соединено с концомкатушки 4 второй фазы (фазы В) первой вторичной обмотки и начало катушки 7 третьей Фазы (Фазы "В") второй вторичной обмотки соединено сконцом катушки 3 первой Фазы (фазы 10 А) первой вторичной обмотки. Вторичные обмотки имеют восемь отводов:отводы 8-10 сделаны от ответвленийкатушек первой вторичной обмотки,отвод 11 - от нейтральной точки, отвод...

Номер патента: 1300577

Опубликовано: 30.03.1987

Авторы: Балтийский, Константинович

МПК: H01F 38/30

Метки: трансформатор

...замкнут с торцов. Длина прорези 9 регулируется замыкающим кольцом 10.Экран может быть выполнен в виде 40 отрезка цилиндрической трубы с заглушками на концах.Вторичная обмотка 2, состоящая всего из четырех-пяти витков полоскового кабеля, намотана на стержень 3 45 круглого или прямоугольного сечения из высокочастотного феррита,Устройство работает следующим образом. 1. Трансформатор тока, состоящийиз магнитопровода с вторичной обмот кой, размещенного В экране с щелью,направленной вдоль оси магнитопрово-.да, согласующих резисторов, о т л ич а ю щ и й с я тем, что, с цельюупрощения конструкции и повышения 55 технологичности изготовления, магнитопровод выполнен в виде стержня,преимущественно ферритового вторичная обмотка выполнена...

Номер патента: 1300578

Опубликовано: 30.03.1987

Автор: Пьянков

МПК: H01F 41/04

Метки: механизм, намоточного, раскладки, станка

...6 и 7, которые входят в зацепление с храповыми колесами-шестернями 8 и 9 соответственно,входящими в зацепление с валом-рейкой 4, установленными на дополнительных каретках 10 и 11 для встречногоперемещения последних. На проводоводителе 1 имеется толкатель 12 дляупора в концевые выключатели 13 и 14установленные на дополнительных каретках 10 и 11, ограничивающие ходраскладчика. На дополнительных каретках 10 и 11 имеются пружинки 15 длявывода иэ зацепления валика-рейки 4и храповых колес-шестерен 8 и 9 ивозврата дополнительных кареток 10и 11 в исходное положение. Механизм раскладки работает следующим образом,Изделие эллипсовидную форму получает посредством проводоводителя 1,который получает движение (например,вправо) от ходового винта 2....

Номер патента: 1302339

Опубликовано: 07.04.1987

Авторы: Вартанян, Джзмачян, Оганян

МПК: H01F 38/14, H02K 39/00

Метки: бесконтактной, передачи, энергии

...1, Размеры дуговых сегментов 21 выбраны так, что длина сегмента 21 равна длине ротора 5 на уровне диаметра 19, а ширина сегмента 21 выбрана с таким расчетом, что при установке на пакеты 1 расстояние между соседними сегментами 1 - 2 мм. Указанные промежутки необходимы для обеспечения минимального стыкового зазора между дуговым сегментом 21 и пакетом статора 1 при воздействии стягивающих их сил. 5 1 О 15 20 25 30 35 40 45 50 55 2Дуговые сегменты 21 могут быть выполнены шихтованными в направлении перпендикулярно оси 8 вращения (фиг. 4) или массивными из металлокерамики (фиг. 5), они стянуты к внешним поверхностям выступов 20 каким-либо из известных способов, например наложенным на спинки сегментов общим бандажом, выполненным из одним...

Номер патента: 1302340

Опубликовано: 07.04.1987

Авторы: Бясков, Родионов

МПК: H01F 27/24

Метки: магнитопровод, трансформатора, шихтованный

...быть использовано при изготовлениишихтовацных магнитопроводов, у которыхпластины стержней при сборке трансформатора вшихтовываются в электроизоляционцый цилиндр обмотки.Целью изобретения является снижениепотерь.На фиг,изображен предлагаемый магнитопровод; на фиг. 2 - пара чередукгщихсяслоев с положением а пластин в них; нафиг. 3 -- то же, с положением 6; цафиг. 4 -- сечение Л - Л на фиг. 1,Шихтованцый магнитопровод содержитстержни 1 и ярма 2, соединенные между собой и выполненные из множества уложенных друг на друга слоев пластин 3 или пакетов пластин электротехнической стали, которые в слое соединены в стыке. 4. Стыки пластин или пакетов в слое могут быть прямые,косые или комбинированные. Указанные стыки каждого предыдущего слоя...

Номер патента: 1302341

Опубликовано: 07.04.1987

Автор: Яковлев

МПК: H01F 27/24

Метки: преимущественно, реактор, электроиндукционное

...1 М. Наиболее целесообразно такое смещение, когда величина поперечного сечения магцитопровода остается постоянной ца протяжении всей его длины. Такое смещение может быть обеспечено цавивкой материала магнитопровода 2, например ленты, в виде части тороида по размеру обмотки 1, ограниченному щечками 4, плоскости которых совпадают с направлением радиуса тороида. Наилучшие условия заполнения пространства между щечками 1, т.е. соответствующей части магнитопровода, обеспечиваются при выполнении соотношения между шириной Ь ленты электротехнической стали, используемой для навивки магцитопровода, шириной с окна магнита. провода в радиальном направлении обмотки и ее диаметра с Г 1 ри выполнении этого соотношения форма окна магцитопровода...

Номер патента: 1304095

Опубликовано: 15.04.1987

Автор: Эпимахов

МПК: H01F 41/02

Метки: катушек, сердечников, трансформаторов, шихтовки

...4,а на поверхности ползунов выполненыступенчатые канавки 5 с наклоннымиповерхностями 6 и 7, Боковые стенки8 ступенчатых канавок равноудаленыот поверхностей 9 выступа, несущегокатушку. По обе стороны ступенчатыхканавок, параллельно им, выполненыканавки 10 и 11, повторяющие их профиль. На ползунах размещены толкатели 12, кинематически связанные сприводом и магазинным питателем пластин (не показаны), над которыми неподвижно закреплены упоры 13.Устройство для шихтовки сердечников катушек трансформаторов работает следующим образом.Катушка 4 фиксируется на концахползунов 2 при помощи выступов 3,которые вводятся в окно катушки 4 ивыполняют функции направляющих элементов. Устройство для шихтовки сердечников катушек трансформаторов,...

Номер патента: 1304096

Опубликовано: 15.04.1987

Авторы: Кононов, Печенин

МПК: H01F 41/02

Метки: витого, ленточного, магнитопровода

...устройства 2 пропускается через направляющие ролики 3, образуя петлю, затем через водило 4 и закрепляется в прорези 15 оправки 5.В процессе автоматической навивки обжим витков производится с помощью обжимного устройства 6.Необходимый предварительный натяг 20 ленты обеспечивается за счет поджимного ролика на водиле 4.Компенсирующая петля предназначе" на для облегчения работы водила, и ее величина поддерживается конечным выключателем 7, обеспечивающим своевременное включение привода размоточного устройства.Смещение ленты при навивке магнитопровода производится с."помощью во дила 4 синхронно с вращением оправки, чем обеспечивается" намотка витков ленты в соответствии со схемой фиг.2.Величину смещения ленты при намотке магнитопровода...

Номер патента: 1304097

Опубликовано: 15.04.1987

Автор: Перминов

МПК: H01F 41/02

Метки: ленточных, магнитопроводов, навивки

...оси 9 с Ь-образной кареткой10. на котовой чстановлены три парынаправляющих роликов 11, посредствомкоторых каретка имеет воэможностьпродольного перемещения вдоль оси корпуса пневмоцилиндра 12 перемещающегосявдоль штока, причем на нем выполненынесколько выступов, по которым скользит контактирующий ролик 13, закрепленный на держателе 8, подпружиненномпружиной 14. Для фиксации в исходномположении установлен упор 15, расположенный на станине (не показана).Магнитопровод обозначен позицией 16.Штокпневмоцилиндра закреплен на основании,Устройство работает следующим образом.С бобинодержателя 3 с механизмомнатяжения через ролик 5 узла 4 уплотнения навиваемой ленты лента навивается на оправку 2, закрепленную вшпинделе 1, По окончании...

Номер патента: 1304098

Опубликовано: 15.04.1987

Автор: Ведмеденко

МПК: H01F 41/06

Метки: намоточному, направления, натяжения, провода, станку

...межцуопорными роликами 4 и 5 (Фиг.З).Кинематическая связь натяжного ролика б с фильерой 2 осуществляетсяпосредством трехплечего рычага 15,жестко связанного с валом 14, пальца16, закрепленного на рычаге 15, повалка 17, установленного на ступице7 храповика 8 с возможностью вращения 50и связанного с пальцем 16 посредствомпаза 18 .(Фиг.2), и храповой собачки19, установленной на поводке 17 и прижатой к зубьям храповика 8 пружиной20,55Трехплечий рычаг 15 поджат плунжером 21 с помощью пружины 22 и винта23 к регулирующему упору, 24, обеспечивающему возможность выбора исходно 8 2го положения натяжного ролика 6 относительно оси фильеры .2. Для предотвращения возвратного хода храповика 8 на траверсе 1 установлена подпружиненная храповая собачка...

Номер патента: 1304099

Опубликовано: 15.04.1987

Авторы: Воронин, Золотов, Ломанов, Соболев

МПК: H01F 41/08

Метки: намотки, станку, тороидальной, шпуля

...с углом самозаклини вания.Составитель Е.СкороходовРедактор Л.Веселовская ТехредЛ.Олейник Корректор С.Черни Заказ 1318/53 Тираж 699 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д.4/5, Изобретение относится к технологическому оборудованию для изготовления электрических катушек и может быть использовано для тороидальной намотки в области электротехники.Целью изобретения является улучшение условий эксплуатации станков путем исключения сброса провода со шпули при его обрыве.На фиг.1 изображена предложенная шпуля, общий вид; на фиг.2 - сечение А-А на фиг.1.Шпуля состоит из полого кольцевого магазина 1, на направляющих поверхностях 2 которого установлен проводосъемник 3 с...

Номер патента: 1304100

Опубликовано: 15.04.1987

Авторы: Воронин, Золотов, Ломанов, Соболев

МПК: H01F 41/08

Метки: намотки, станку, тороидальной, шпуля

...Корректор С,Черни Заказ 1318/53 Тираж 699 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 13035, Москва, Ж, Раушская наб., д.4/5Производственно-полиграфическое предприятие,г.Ужгород,ул,Проектная,4 1 13041Изобретение относится к технологическому оборудованию для изготовления электрических катушек. и может быть использовано в станках для намотки тороидальных сердечников. 5Целью изобретения является повышение надежности и качества за счет снижения обрывности .и петления провода.На фиг,1 изображена шпуля, общий 10 вид; на фиг.2 - вид А на фиг.1.Шпуля состоит из кольцевого магазина 1, на профилированной поверхности 2 которого расположен проводосъемник, представляющий собой бегунок 3 15 с закрепленным на нем...

Номер патента: 1304759

Опубликовано: 15.04.1987

Автор: Жерар

МПК: H01F 7/08

Метки: моностабильного, типа, электромагнит

...друг другу, Полярности магнитов 25 и6 выбираются таким образом, чтобы эти магниты были магнитчо соединены между собой параллельно обеспечиваяпротивоположные полярности двух концов якоря 4.Кроме того, согласно фиг.8 ось неподвижного магнита 25 или 26 перпендикулярна оси катушки, а эта жеось согласно фиг.9 перпендикулярнаоси подвижного магнита 5, Такое расположение позволяет лучше использовать объем, имеющий малую толщину.В неподвижных магнитах выполнены отверстия и винты 29 соединяют два элемента 27 и 28 ярма, точно регули-. руя их удаление на уровне промежутков от якоря 4. Так как неподвижные и подвижные магниты перпендикулярны между собой, возможно регулироватьмагнитные условия работы соединенного электромагнита, посыпая...

Номер патента: 1307486

Опубликовано: 30.04.1987

Автор: Бурак

МПК: H01F 27/24

Метки: однофазный, трансформатор

...электромагнитных элементов, конструируемых на основе замкнутых магнитопроводов.Целью изобретения является улучшение условий охлаждения.На фиг,1 изображен однофазный тран сформатор, вид спереди; на фиг,2 -то же, вид сверху; на фиг.3 - то же,вид сбоку.Устройство содержит броневой магнитопровод, состоящий из двух витых 150-образных частей 1 и центральногошихтованного стержня 2, собранногоиз 1-образных пластин, обмотку 3,размещенную на центральном стержне 2,витые части 1 магнитопровода выполиены сплошными параллельно друг другу и примыкают к стержню 2 внутренними боковыми поверхностями. Креплениевитых частей 1 со стержнем осуществляется склейкой магнитной пастой наоснове эпоксидной смолы или с помощью крепежных элементов,Использование...
