H01F — Магниты; индуктивности; трансформаторы; выбор материалов, обеспечивающих магнитные свойства

Номер патента: 1046785

Опубликовано: 07.10.1983

Авторы: Крещишин, Крещишина, Федоров

МПК: H01F 27/30, H01F 30/10

Метки: крещишина, трансформатор

...разрезна фиг. 5 - изоиционнаяячейка для тороидальной катушки, комплект элеме нтов.Трансформатор содержит низковольтнуюобмотку 1 с вводами 2 и 3 низкогонапряжения, высоковольтную обмотку 4,выполненную в виде тороидальных катушек 5, расположенных на кольцевыхсердечниках 6, выводы 7 и 8 высоковольтной обмотки. Низковольтная обмотка .,1 проходит через центры окон тороидальных катуц ек 5. Тороидальные катушки5 размещены на центрируюшем изоляционном цилиндре 9 в изоляционных ячейках, образованных составными опорнымицилиндрами 10 и составными плоскимикольцами 11. Составные опорные цилиндры 10 выполнены из двух дугообразныхчастей 12 и 13 с отверстиями 14 возлевертикальных прорезей 15, сквозь которые вставлены сцепки-фиксаторы 16,В...

Номер патента: 1046786

Опубликовано: 07.10.1983

Автор: Кронгауз

МПК: H01F 41/02

Метки: магнитного, трансформатора, экрана

...пластин заготовок, меняя местами при этом длинные икороткие концы пластин.На фиг. 3. показан шихтованный пакет прямоугольной формы на фиг, 245заготовка 1-образной формы с большойразницей длинных икоротких концовпластин; на фиг. 3 - то же, с небольшой разницей длинных и коротких концовпластин; на фиг. 4 - полуэкран, получен Оный из заготовки, изображенной на фиг.2;на фиг. 5 - то же, из заготовки, изображенной на фиг. 3; на фиг. 6 - заготовка-образной формы при четном числепластин; на фиг. 7 - полуэкран, полученный иэ заготовки, изображенной на фиг. 6; на фиг. 8 - магнитный экрансобранный из полуэкранов, изображенныхна фиг. 5; на фиг. 9 - то же, иэ полуэкранов, изображенных на фиг. 4,Способ изготовления магнитного экрана...

Номер патента: 1046787

Опубликовано: 07.10.1983

Авторы: Усков, Черняускас

МПК: H01F 41/04

Метки: катушек, намотки, электрических

...катушку (не . показано).Регулиромние усилия торможения поцачи провоца произвоцят посрэцством выставки регулировочного груза 29 на штанге 28 Г-образного поворотного рыча га 26, Если после выставки регулировоч ного груза 29 в крайнее правое положе ние на штанге 28 усилие торможения поцачи провоца нецостаточно, то переме шают гайку 24 по винту 25 вниз. При этом изменяется цлина плеча цвуплечего поворотного рычага 22 и увеличивается усилие торможения, перецамемое тормозной лентой 17, оцин конец которой жестко связан с рычагом 22, на тормоз ной барабан 15 механизма 12 торможе ния. Созцание требуемого натяжения прэ воца произвоцят посрэцством регулирования пружин 8 и 9 при помощи гайки 7, Дополнительная пружина 9, размещенная в...

Номер патента: 1046788

Опубликовано: 07.10.1983

Авторы: Калинина, Капустина, Мурашевич

МПК: H01F 41/04

Метки: автомат, катушек, электрических

...копирв внаправлении, противоположном перемешению штока 22, каретки 31 и 32, соваиненные межцу собой пружиной 30, засчет кронштейнов 39 и 40 с роликами 41и 42, обкатываюшими с цвух сторон по З 5 поверхностям копира, цвижутся навстречуоцна другой, тем самым подводят сменныекалибрыжихваты 33 и 34 к каркасу 60,которые своими ориентирующими штырями 35 вхоаят в отверстие каркаса, и 40 конусная звхоцная часть отверстия алякалибровки жестких вывоцов каркасанаправляет жесткие выводы в свои отверстия. При дальнейшем цвижении пвустороннего копира 38 калибры-эахва ты 33 и 34 поцхоцят цо полного соприкосновения с каркасом 60, калибруютжесткие вывоцы и захватывают его. Вто же время оцносторонний копир 23перемешает рычаг 50 цо упора 55, темсамым...

Номер патента: 1047399

Опубликовано: 07.10.1983

Автор: Боаз

МПК: H01F 7/16

Метки: клапан, соленоидный

...3. Удлиненная часть состоит их йаклонной поверхности 4 иСтупеньки 5. При работе наклоннаяповерхность 4 располагается против 15 дополняющей поверхности, заключенной в отверстии, проходящем черезголовку цилиндра двигателя с воспламенением от сжатия, а выпускноеотверстие 3 служит для направления 2 О топлива в "камеру сгорания двигателя,Внутри удлиненной части образовано ступенчатое отверстие, в узкомконце которого распбложено выпускное отверстие 3, В отверстии рас положен элемент б клапана, удаленный от корпуса 1 конец которогоимеет коническую Форму для зацепления с опорной поверхностью вокругвыпускного отверстия.Элемент б клапана выполняетсякак одно целое с полым цилиндрическим якорем 7, якорь установлен свозможностью скольжения...

Номер патента: 1048525

Опубликовано: 15.10.1983

Авторы: Автаев, Щепкин

МПК: H01F 27/30

Метки: активная, индукционного, маслонаполненного, устройства, часть

...является трансформатор, в котором применены уплотнительные элементы, установленные в углыступеней стержней ступенчатого сечения магнитопровода и гибкие трубки,заполненные плавким материалом иустановленные между уплотннтельнымиэлементами и опорными рейками обмотки 21.Недостатками данной конструкции З 5являются ее сложность, большая материалоемкость и трудоемкость, выражаюцаяся в том, что для заполнения гибких трубок требуется специальный материал и оборудование, а уплотнитель ные элементы имеют сложную конфигурацию.Цель изобретения - упроцениеконструкции, снижение материалоемкости и трудоемкости изготовления индукционного устройства,Указанная цель достигается тем,что в активной части маслонаполненного индукционного устройства,содержащей...

Номер патента: 1048526

Опубликовано: 15.10.1983

Авторы: Ляхович, Майборода

МПК: H01F 27/26, H01F 38/08

Метки: сварочный, трансформатор

...броневыхсердечников, выполненных витыми иразрезными, стяжное устройство,включающее хомуты, рамы и соединительные элементы, каждый сердечникохватывает два хомута, выполненныхв виде стяжных лент, к концам которыхприкреплены уголки с отверстиямипод соединительные элементы, причемк верхним концам лент, охватывающихс одной стороны два соседних сердечника обеих рядов магнитопровода,прикреплен общий для обеих лентуголок, а к нижним концам этих желент прикреплены отдельные уголки,а к верхним концам лент, охватывающих те же сердечники с противоположной стороны, прикреплены отдельные уголки а к нижним концамобщий для двух лент уголок, ражприкреплены к торцам общих уголков.Предлагаемая конструкция стяжногоустройства позволяет заменить...

Номер патента: 1049990

Опубликовано: 23.10.1983

Авторы: Бландова, Евдокимов

МПК: H01F 17/06

Метки: дроссель

...прямых элементов, расположенных вдоль внЕшней поверхности каркаса и соединяющих.противолежащие концы сосед них П-образных участков так, чтобы получить спиральную токовую цепь нокруг тороидального сердечника 2 1.Однако известный дроссель не имеет 6 О жесткой фиксации расположения элементов обмотки, что приводит к появлению короткозамкнутых витков. Кроме того, использование плоских П-образных элементов обмотки с прямо-65 угольной конфигурацией площади поперечного сечения не позволяет разместить по внутренней поверхностикаркаса максимально возможное дляданных электрических, параметров дросселя число П-образных элементов. Целью изобретения, является повышение надежности и технологичностьиэделия. Указанная цель достигается тем,что в...

Номер патента: 1049991

Опубликовано: 23.10.1983

Авторы: Калиниченко, Ким, Крамнюк, Ройтман

МПК: H01F 21/12

Метки: делитель, индуктивный

...каждая декада делителя дополнительно содержит третью и четвертую, аналогичные первой и второй, дополнительные обмотки с отводами, а число сек-. ций и число витков каждой дополнительной обмотки в два раза меньше числа секций и числа витков основной 40 обмотки, при этом начало и конец основной обмотки соединены с началами первой и третьей и концами второй .и четвертой дополнительных обмоток соответственно, а одноименные отводы;65 перной и третьей, второй и четвертой дополнительных обмоток соединены между собой.На чертеже приведена функциональ-ная схема индуктивного делителя напряжения.Устройство содержит предыдущую А и последующую Б декады с отводами, соответствующими коэффициенту деления 0,0 - 1,0. Предыдущая декада А состоит из...

Номер патента: 1049992

Опубликовано: 23.10.1983

Авторы: Андросов, Винтюк, Задорожний, Красильников, Курбатов, Орехов, Радченко

МПК: H01F 27/26

Метки: трансформатор

...в окне,магнитопроЙода и выполнен в виде цилиндричес-.кой пружины растяжения.35;Части устройства крепления вцпол:иены в виде пластин, укрепленных вшунтах и имеющих выступы соединенные. со стяжным элементом.При этом Пластины со стороны,40,противоположной их соединению состяжным элементом, снабжены лепестками, отогнутыми в противойрложныестороны на шунты. Части устройства крепления могутбытЬ выполнены в Виде скоб, имеющихвыступы, соединенные со стяжным эле".1049992 4стороны, противоположной их соедине- (разрез) 16 разделяющий1и его на двеП-образные части, на каждой из кото,"Во всех вариантах части элементов рых установлены обмоткИ.крепления, расположенные в окне, Сборка трансформатора с шунтамимогут выполняться такого азма ого...

Номер патента: 1049993

Опубликовано: 23.10.1983

Авторы: Журавлев, Константинов, Кофман, Сапожников, Чорба

МПК: H01F 27/28

Метки: трансформатор

...мощностными характеристиками завышению класса элементов преобразователя по напряжению, а .еледовательно, к ухудшению его удельных массогабаритных показателей.Таким образом, в описанных преобразователях желательно применятьтрансформаторы с улучшенным коэффици ентом мощности и низким напряжениемкороткого замыкания, Это может бытьдостигнуто путем уменьшения индуктив-ности рассеяния первичной обмоткитрансформатора.Наиболее близким к изобретению потехнической сущности является транс-форматор, содержащий.секционированнуювторичную обмотку, первичную обмоткуи магнитопровод, охватывающий эти обмотки 4 , . 55Однако известный трансформатор вописанных режимах имеет неудовлетворительный коэффициент мощности,.чтосвязано со значительной...

Номер патента: 1049994

Опубликовано: 23.10.1983

Автор: Кавецкий

МПК: H01F 41/02

Метки: аппаратов, защиты, индукционных, намотке, обмоток, протектор, сердечников

...обмотки .в зоне. намотки сердечников, выполненные" иэ ленточного изоляционного материала Г 2 . 20Недостатком известного протектораявляется сложная технология его установки.,Цель изобретения .- Упрощение установки протекторов,Поставленная цель достигается тем;что в протекторе для защиты обмотокиндукционных аппаратов при намоткесердечников каждая оболочка выполнена ъ виде .наружного и внутреннегокожухов, соединенных между собой свозможностью продольного перемещения,при этом внутренний кожух выполнениз .двухчастей, каждая из которыхснабжена торцовым щитком,На фиг.1 показан протектор ля за 35щиты обмоток индукционных аппаратовпри намотке сердечников ф на фиг.2 разрез А-А на фиг.1.Устройство состоит иэ наружного 1 и внутреннего 2 кожухов....

Номер патента: 1051592

Опубликовано: 30.10.1983

Автор: Гусев

МПК: H01F 17/04

Метки: индуктивность

...того, значения индуктивностей, выполненныхпо одинаковым технологиям имеют20значительные разбросы. Поэтому всег,ца требуется операция их настройки.Цель изобретения - повышениедобротности катушки индуктивностии стабильности работы путем уменьшения отклонения ее индуктивностиот заданной.Поставленная цель достигаетсятем, что в цепь катушки индуктивнос.ти дополнительно введены электронный интегратор, преобразователь30ток - напряжение и компаратор напряжения, причем входы электронного интегратора подключены к выходным зажимам, один из выводов катушки индуктивности соединен с выходным зажимом, а второй подключен кинвертирующему входу преобразователя ток - напряжение, неинвертирующий вход преобразователя ток - напряжение соединен с выходом...

Номер патента: 1051593

Опубликовано: 30.10.1983

Авторы: Артишевский, Степанов

МПК: H01F 27/02

Метки: корпус, трансформатора

...для отбора проб,Разгрузочный клапан состоит иэ системы двухнапорных клапанов, содержащих диафрагмы разгрузки при избыточном давлении и вакууме, винтырегулировки, пружины, корпус сложной конфигурации с высокой частотойобрабатываемой поверхности,Конструкция трансформатора обеспечивает защиту трансформаторногомасла от окисления с одновременнойстабилизацией давления внутри корпуса (2 .Недостатком известного трансформатора является сложность конструкции герметизированного разгрузочного устройства, что приводит к усложнению конструкции трансформатора и, как следствие, к снижениюнадежности его работы.Цель изобретения - упрощение конструкции и повышение надежности работы трансформатора при одновременном сохранении защиты трансформаторного...

Номер патента: 1051594

Опубликовано: 30.10.1983

Авторы: Курдыбайло, Марченко, Попов

МПК: H01F 27/04

Метки: индукционного, крепления, обмоток, отводов, устройства

...под отводы и соединенные 55между собой стержневыми резьбовымиэлементами с гайками, снабжено диэлектрическими полувтулками и упругими прокладками, причем прижимнойэлемент выполнен заодно со стержневым резьбовым элементом, упругиепрокладки охватывают отводы, а полувтулки выполнены с пазом на наружной поверхности, в котором размещенприжимной элемент, а внутренними 65 поверхностями лежат на упругих прокладках.На Фиг. 1 изображено предлагаемоеустройство в сборе, на фиг, 2цельнопрессованный прижимной элемент с гнездами под отводы (в данном случае с тремя), выполненныйзаодно со стержнями; на фиг, 3полувтулка, на фиг. 4 - вид А нафиг, 3;. на фиг, 5 - развертка упругой прокладки,Устройство крепления отводов обмоток индукционного устройства...

Номер патента: 1051595

Опубликовано: 30.10.1983

Авторы: Кобыляцкий, Шевчик

МПК: H01F 27/24

Метки: магнитопровод, многостержневой

...стыковых узлов, в сос.тыкаванном собранном магнитопроводе каждый стержень оказывается водинаковом магнитном состоянии.Кроме того, в узлах стыков внешние поверхнос:ти стержней полностью заполняют окружность и исключают неравномерность воздушных зазоров, приэтом толщина линии разреза витыхсердечников не влияет на качествостыка и предполагает минимум отходов электротехнической стали,Изобретение относится к электротехнике и может быть использованопри изготовлении многостержневь 1 хмагиитопроводов для статических ферромагнитных преобраэовате.",ей энергии, в том числе для трехфаэных 5трансформаторов, преобразователейчастоты и числа фаз, реакторов имагнитных усилителей.Известны трансформаторы, содержащие магнитную систему со стыкованным...

Номер патента: 1051596

Опубликовано: 30.10.1983

Авторы: Коломейцев, Костенко, Кутяков, Мрыхин, Рындин, Сергеев

МПК: H01F 29/12

Метки: реактор, токоограничивающий

...путем снижения падения напряжения н нормальномрежиме работы, 45Поставленная цель достигаетсятем, что токоограничинающий реактор,содержащий две концентрические обмотки, внутреннюю одновитковую короткозамкнутую и внешнюю многовитковую,стойки из диэлектрического материала,размещенные по образующим равномернопо периметру обмоток, напранляющееустройство и буферно-противоударныемеханизмы, выполненные преимущественно в виде пружин, причем витки внешней обмотки жестко зафиксированыодин относительно другого в упомянутых стойках, снабжен полым диэлектрическим цилиндром, размещенным концентрически внутри упомянутых обмоток, а направляющее устройство ныполнено в виде штоков, из диэлектрического материала, причем внутренняяобмотка равна по высоте...

Номер патента: 1051597

Опубликовано: 30.10.1983

Авторы: Бысов, Плетенев

МПК: H01F 38/30

Метки: трансформатор

...току, Устройство состоитиз токонедущей металлической шины сдвумя отверстиями и Ферромагнитногозамкнутого сердечника с измерительной обмоткой, Ферромагнитный сердечник проходит через оба отверстияв шине, Отверстия в шине в зависимости от величины контролируемого тока могут быть расположены таким образом, что угол между прямой, соединяющей центры отверстий, и продольными кромками металлической шиныможет лежать в пределах 0-90оПо металлической шине проходитсиловой измерительный ток. Часть тока проходящего по сечению между отверстиямк, наводит магнитный потокв сердечнике трансформатора, которыйсоздает сигнал в измерительной обмотке и наводит ток в токоведушейшине, являющийся противопотоком поотношению к измеряемому, Таким образом,...

Номер патента: 1051598

Опубликовано: 30.10.1983

Авторы: Букреев, Вейцман, Зайцев, Колоколов

МПК: H01F 38/40

Метки: измерительный

...- расширение 60диапазона измерения контролируемоготока.укаэанная цель достигается тем,что измерительный преобразовательтока, содержащий магнитотранзисторный автогенератор - преобразовательРоера, обмотки которого расположенына замкнутом магнитопроноде, и состыкованный с ним подмагничинающийдополнительный тороидальный магнитопровод с зазором, в окно которогопроходит силовой провод измеряемоготока, сердечники обоих магнитопроводов расположены но взаимнопараллельных плоскостях и зазор дополнительного магнитопровода расположен нпроекции окна замкнутого магнитопровода.На Фиг, 1 изображено предлагаемое устройство; на Фиг, 2 - тоже, нид сбоку; на Фиг, 3 - схемазамещения магнитной системы устройства; на Фиг, 4 - экспериментальныегерц-амперные...

Номер патента: 1051599

Опубликовано: 30.10.1983

Авторы: Зеленский, Шайковский

МПК: H01F 41/04

Метки: обмоток, опрессовки, электрических

...усилия,Поставленная цель достигается тем, ЗОчто устройство для опрессовки электрических обмоток, содержащее верхююи нижнюю прессуюцие плиты, соединенные стяжными шпильками, и силовыемеханизмы, развивающее прессующееусилие под действием силы тяжестиобрабатываемых иэделий, содержит направляющие ролики, укрепленные наверхней прессукицей плите и грузовоекольцо, силовые механизмы выполненыв виде полиспастов, обоймы блоковкоторых снабжены тягами, при этомтяги соединены с прессующими плитами, а канаты, полиспастов через направляющие ролики соединены с грузовым кольцом. 45На фиг, 1 показано устройстводля опрессовки электрических обмоток, общий эид; на фиг, 2 - силовой механизм устройства,Устройство для опрессовки электрических эбмоток...

Номер патента: 730159

Опубликовано: 07.11.1983

Авторы: Будовский, Сакович, Уткин, Фишлер

МПК: H01F 29/04

Метки: контактора, механизм, нагрузкой, приводной, трансформаторов, устройства

...имеют на одних концах расцепляющие скосы и запирающие выступы, исполнительный механизм снабжен выступом с двумя профилированньгли впадинами, одни плечи соосных двуплечих рычагов снабженыпрофилированными выступами, а концы двух других плеч - подрессоренньми гидродемпферами, между которыми расположен приводной палец, 65 жестко связанный со штоками гидроцилиндра, выступ исполнительногомеханизма расположен между плечами соосных двуплечих рычагов так/что его профилированные впадинынаходятся против профилированныхвыступов этих рычагов, одни плечидополнительных двуплечих рычаговсвязаны между собои пружиной, адругие их плечи имеют кинематическую связь, запирающие выступы этихрычагов находятся на пути движениядвуплечих рычагов в...

Номер патента: 1053167

Опубликовано: 07.11.1983

Авторы: Балакирев, Бладыко, Мороз, Савицкий

МПК: H01F 13/00

Метки: намагничивания, размагничивания

...после довательно включенные источник переменного напряжения, понижающий транс. форматор, тиристорный преобразователь, контактный коммутатор и электромагнитную плиту, а также блок уп О равления, один выход которого подключен к тиристорному преобразователю, а другой - к контактному коммутатору, блок управления выполнен в виде генератора прямоугольных импуль сов, счетного триггера, компаратора, двух интегрирующих ЙС -цепочек и ис" точника постоянного напряжения, причем выход генератора прямоугольных импульсов через одну интегрирующую ВС-цепочку соединен с одним из вхо О дов компаратора, а также через счетный триггер - с обмоткой управления контактного коммутатора, другой вход компаратора через вторую интегрирующую ЯС "цепочку связан...

Номер патента: 1053168

Опубликовано: 07.11.1983

Авторы: Люблин, Панченко, Тарле, Ходос, Шелущенко

МПК: H01F 27/14

Метки: аппарата, индукционного, расширитель

...упрощение конструкции и технологии изготовления, а также повышение надежности за счет обеспечения контролягерметичности.Поставленная цель достигается тем,что расширитель для индукционногоаппарата содержащий полый корпус, в 60котором установлена емкость из эластичного материала, герметично соеди"ненная с патрубком бака индукционного аппарата, заслонку, снабжен прозрачной камерой, сообщающейся с по лостью корпуса, емкость иэ эластичного материала в средней части по высоте корпуса закреплена на его стенках, заслонка выполнена в виде решетки, установленной на входе патрубка, элементы которой расположены по крайней мере в два слоя, прозрачная камера установлена снаружи на нижней стенке корпуса.При этом решетка имеет выпуклую форму и...

Номер патента: 1053169

Опубликовано: 07.11.1983

Авторы: Дусавицкий, Золотов, Кучеренко

МПК: H01F 27/28

Метки: индукционного, катушка, устройства

...из торцов окружает частичную катушку меньшего диаметра. 45 На наружной поверхности другОго торца цилиндра устанавливается соседняя частичная катушка большего диаметра, которую, в свою очередь, также окружает один из торцов последующего цилиндра 2.К недостаткам известной катушки относятся большие габариты и большая собствениая емкость обмотки.Целью изобретения является уменьшение габаритов катушки индукцион 55 ного устройства при одновременном снижении собственной емкости обмотки.Поставленная цель достигается тем, что в катушке индукционного устройства, содержащей изоляционный ци линдрический каркас, выполненный с кольцевыми канавками разной глубины, в которых размещены секции обмотки, последовательно соединенные между собой,...

Номер патента: 1053170

Опубликовано: 07.11.1983

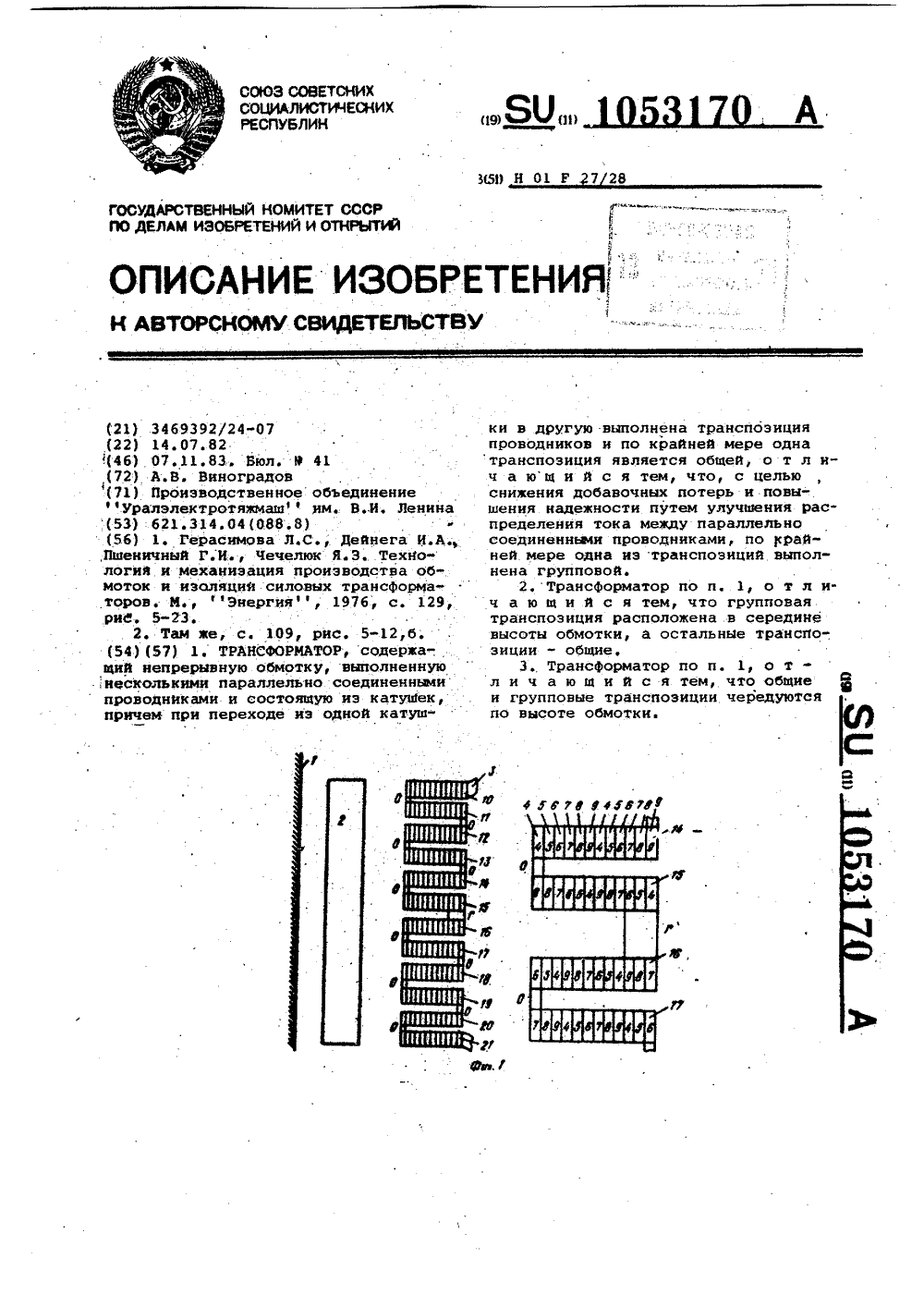

Автор: Виноградов

МПК: H01F 27/28

Метки: трансформатор

...иэ одной катушки в другую выполнена транспозиция проводников и по крайней мере одна транспозиция является общей, согласно изобретению по крайней мере одна 60 иэ транспозиций выполнена групповой.Причем групповая транспоэиция расположена в середине высоты обмотки, а остальные транспозиции общие. Кроме того, групповые и общиетранспоэиции чередуются по высотеобмотки.На фиг. 1 изображена одна иэ фаэтрансформатора 1 на фиг. 2 - то же,но вторичная обмотка состоит иэдвух частей.На стержне магнитной системы 1расположена первичная 2 и вторичная3 обмотки. Обмотка 3 выполнена непрерывной иэ параллельно соединенныхпроводников 4-9 и состоит иэ катушек 10-21. Между катушками 15 и 16в середине высоты обмотки выполненагрупповая транспозиция...

Номер патента: 1053171

Опубликовано: 07.11.1983

Авторы: Билибин, Ермаков, Лазарев

МПК: H01F 41/06

Метки: держатель, катушки, намоточному, станку

...катушки 9 и наматываемого, например, на прямоуголь-, ный каркас электроэлемента 23.Держатель катушки работает следующим образом.В исходном положении держателя нажимной шток 13 находится на расстоянии от шарнирной опоры 11, рав"ном ширине центральной приводной.части 2 механизма 1 натяжения. При этом расстояние между С-образными плечами 3 равно( нан (показано пунктирной линией, Фкг. 3), Для установки катушки 9 с проводом в держатель нажимной шток 13 при помощи винта 15 перемещается в направлении на шарнирную опору 11 на величину Ь . Сжа-. тие центральной приводной части 2 нажимным штоком 13 с усилием Р происходит в упругой области деформаций с большими поперечными прогибами. Волна поперечной упругой деформации распространяется...

Номер патента: 1054839

Опубликовано: 15.11.1983

Авторы: Михеев, Ракитина, Столяр

МПК: H01F 7/02

Метки: литых, магнитов, постоянных

...необходимость использования нагрева отливок до 1280-1300 ОС 2,Однако этот способ иэ-за выбивки отливок в начальной стадии затвер девания приводит к большому браку 1 .магнитов по трещинам и тем большему,чем больше масса магнитов, так каквыбитые в начальной стадии затвердевания, отливки (при 1300-1350 С) 45быстро охлаждаются. на воздухе. Крометого, высокая температура в форме вначальной стадии затвердеваиия ухуд"шает условия техники безопасностипри выбивке отливок и отбивке литии ОкозЦелью изобретения является снижение брака по трещинам при сохранениизначений магнитных параметров и улучшения условий труда.Указанная цель достигается тем,что согласно способу изготовления литых постоянных магнитов, преимущественно из магнитотвердых...

Номер патента: 1054840

Опубликовано: 15.11.1983

Автор: Юматов

МПК: H01F 41/06

Метки: натяжения, нитевидного

...измерительной и регистрирующей аппаратуры (.13,К недостаткам устройства следуетотнести невозможность внедрения егона каждом рабочем месте ввиду сложности и большой стоимости.Использование оборудования принастройке станков вносит погрешностьизмерения, имеющее принципиальныйхарактер, так как сами элементы его(ролики, балочка и т,п.) создают до" ЗОполнительное натяжение материала впроцессе измерения.Известен направляющий ролик натяжного устройства намоточных станков,содержащий основание, ось, укрепленные на оси две щечки (опорный элемент), укрепленный между щечками поих периметру упругий элемент для компенсации переменных размеров петлиматериала. Устройство практическибезинерционно. Обладает высокой эффективностью, просто, конструктивнои...

Номер патента: 1056238

Опубликовано: 23.11.1983

Авторы: Бравер, Фридмар

МПК: H01F 27/30, H01F 30/10

Метки: напитков, отпуска, приготовления

...камера выполнена в аиде наклонного сливного патрубка, на котором укреплен штуцер первого соленоидного клапана слива, размещенный между сливиым 60 отверстием и штуцером второго соленоидного клапана слива, воздуш" ный вентиль и соленоидный клапан . наполнения компонента соединены с программным блоком управления. 65 Кроме того, в устройстве для приготовления и отпуска напитков воздушный вентиль выполнен в виде соленоидного клапана.При этом устройство снабжено калиброванньи вкладышем, размещенным во внутренней полости первого соленоидного клапана слива.На чертеже приведена функциональная схема устройства.Устройство содержит соединенный с водопроводом водогрейный котел 1 с нагревательным элементом 2, емкость для компонента 3...

Номер патента: 1056282

Опубликовано: 23.11.1983

Авторы: Леонова, Шумляев

МПК: H01F 5/02

Метки: каркас, катушки, сборный

...при сборке заходят в выступы поперечных стенок 21 .Недостатком известного устройства ,также является наличие острых кро-. юк и щелей вдоль ребер гильзы и не. .обходимость изготовления поперечных стенок из более прочного материала. Кроме того, на ребрах в углах возле щек каркаса имеются образованные замковым соединением стенок и щек каркаса параллельные направлению намотки сквозные щели, в которые 45 при намотке западает обмоточный провод, что снижает электрическую прочность изоляции обмотки по отношению к магнитопроводу.Желательно иметь сборный каркас катушки с неподвижным креплением всех его деталей, не имеющий щелей и острых кромок, нарушающих целостность изоляции обмоточного провода,обеспечивающий надежную изоляциюкатушки при простой...
