H01F — Магниты; индуктивности; трансформаторы; выбор материалов, обеспечивающих магнитные свойства

Номер патента: 1756955

Опубликовано: 23.08.1992

Авторы: Бродовой, Брянцев, Краснопивцев, Мозжерин

МПК: H01F 29/14

Метки: подмагничиванием, реактор, электрический

...цель достигается тем, что ющий импульс, то он откроется и в цепи,в электрическом реакторе с подмагничива-45 состоящей из управляемого вентиля 5 ЧЯ 2 инием, содержащем магнитопровод в виде двухсекцийЗи 4,расположенных наразныхдвух замкнутьх сердечников, рабочую об-сердечниках 1 магнитопровода, потечет токмотку из двух параллельных ветвей, каждая управления, который протекает по указан"изкоторых состоит йз двух последователь- ному контуру до тех пор, пока на неуправляно соединенных секций, размещенных на 50 емых вентилях б ЧО 1 и Ч 02 не появитсяразных сердечниках, обмотку управления и напряжение прямой полярности, поддействентили, обмотка управления состоит из че- вием которого они откроются, образуя дватырех секций,...

Номер патента: 1756956

Опубликовано: 23.08.1992

Авторы: Кутелев, Нагорный

МПК: H01F 41/00

Метки: сборки, трансформатора

...и магнитопровода его стержнями вотверстия катушек, на фиг. 3 - монтаж активной части, смонтированной на крышке, ькожухе.Теплоотводящие элементы 1 (фиг, 1),выполйенные по форме и размерам в соотаетствйи с катушками 2 (фиг, 2) дйсковойчередующейся обмоткй трансформатора, иохлаждающие элементы 3 прикрепляют кплите 4 крышки трансформатора. На этойже плите 4 монтвруют кабельные коробки 5,содержащие крышки 6 и кабельныевводы 7,Теплообводящие элементы 1 прикрепляютк плите 4 с учетом последующего рэзмещения между ними катушек 2 обмоткй трансформатора, После размещения катушек 2между теплоотаодящими элементами 1обеспечивают соосность отверстий катушек2 и теплоотаодящих элементов 1, Производят сборку магнитопроводэ содержащегостержни 8 и ярма 9....

Номер патента: 1758680

Опубликовано: 30.08.1992

Авторы: Дремач, Капуста, Коржавин, Крицкий, Смирный

МПК: H01F 13/00

Метки: размагничивающее

...электродом вгорого симистора 7 и врез вторую дифференцирующую цепь 14 - с входом второго одновибратора 15, выход которого связан с управляющим электродом первоо симистора 8 и через 1 ретью дифференцирующую цепь 16 - с микроЭВМ 17,Устройство работает следующим образом,В исходном состоянии при отсутствии размагничиваемого изделия 18 в катушке 1 протекает ток первого генератора 2 переменного напряжения, при этом симисторы 6 и 8 открыты.При вхождении изделия 18 в зону действия катушки 1 индуктивность последней увеличивается, что влечет за собой уменьшение тока в катушке и, соответственно, напряжения на резисторе 9 и на выходе выпрямителя 10. В момент снижения этого напряжения до заданного значения срабатывает пороговый элемент 11, сигналом с...

Номер патента: 1758681

Опубликовано: 30.08.1992

Автор: Карелов

МПК: H01F 13/00

Метки: намагничивания, размагничивания

...1 постоянного тока посредством зарядного резистора б.и кнопки 7 "Заряд ", ограничительного резистора 9 и кнопки 10 "Пуск", подсоединенных последовательно к плюсовой шине источника 1 постоянного тока и к управляющему электроду управляемого вентиля 3. этого момента устройство готово к выголнению процесса намагничивания.При замыкании кнопки 10 "Пуск" на управляемый электрод управляемого вентиля 3 посредством ограничительного резистора 9 подается постоянное напряжение положительной полярности, вследствие чего управляемый вентиль 3 опирается и начинается затухающий колебательный процесс (фиг. 2 а): Первая основная положительной полярности полуволна (намагничивающая) максимальной амплитуды тока 1 н создается колебательным контуромС....

Номер патента: 1758682

Опубликовано: 30.08.1992

Автор: Киселев

МПК: H01F 17/02

Метки: индуктивный, элемент

...ее по определенной траектории в форме лепестковой фигуры (фиг, 4). При этом лепестки образуются механическим сцеплением индуктивных секций гибкой печатной платы 1, прилегающей к этим кромкам.Сквозное лепестковое окно 13 может быть выполнено непосредственно в самой монтажной плате, на котррой размещены все другие электрорадиоэлементы схемы узла или блока (не показаны), т.е. в этом случае основанием является сама монтажная плата радиоэлектронного узла или блока,Число лепестков определяется числом5 индуктивных секций гибкой печатной платы 1,. Индуктивный элемент работает следующим образом,Поскольку плоские спиральные обмотки10 4-7 индуктивных секций соединены в последовательную цепочку через контактные площадки 8 и 9, выполненные в...

Номер патента: 1758683

Опубликовано: 30.08.1992

Автор: Мизин

МПК: H01F 27/12

Метки: расширитель, трансформатора

...на длину оси 7. которая перпендикулярна к ним, плечо 10 выполнено, напри 30 мер, коротким и повернуто в вертикальнойплоскости относительно другого плеча 11 наугол более 90 О. Плечо 11 рычага 6 выполняется, например, длиннее,Короткое плечо 10 расположено под35 гибкой оболочкой 2 и на его конце установлен контактный элемент 12, постоянно касающийся гибкой оболочки 2.Расширитель содержит также диск 13 сошкалой 14 и смотровое стекло 15 в стене40 корпуса 1.Длинное плечо 11 располагается вдольстенки корпуса 1 напротив смотрового стекла 15.На плече 11 установлены противовес 1645 и диск 13 со шкалой 14 (индикатор обрыва),который расположен на уровне смотровогостекла 15.На шкале 14 нанесены отметки уровнеймасла - минимальный,...

Номер патента: 1758684

Опубликовано: 30.08.1992

Авторы: Джамараули, Чванов

МПК: H01F 29/14

Метки: реактор, трехфазный, управляемый

...тиристорами трехфазного реактора,Поставленная цель достигается тем, чтов предлагаемом реакторе, имеющем магни-.топровод, состоящий иэ двух частей цилиндрической формы (внутренней и внешней),между которыми образуется немагнитныйзазор, вместо одной выполняются две трехфазные обмотки переменного тока, которыераспологаются в пазах внутренней иливнешней части магнитопровода, а для регулирования реактивной мощности вместо обмотки постоянного тока (подмагничивания)применяются соединенные последовательно с обмотками встречно-параллельновключенные тиристоры, причем одна обмотка с тиристорами соединяется по схеме"треугольник", а другая - по схеме "звезда"без нулевого провода, индуктивность обмотки, соединенной в "треугольник", выбирается в три...

Номер патента: 1758686

Опубликовано: 30.08.1992

Авторы: Майстренко, Сергеев

МПК: H01F 41/04

Метки: бескаркасных, катушек, намотки, оправка

...катушки.Оправка для намотки бескаркасных катушек содержит штангу 1, например, прямоугольного сечения, корпуса 2 с. зажимами 3для приводов и с западающими пальцами 4,поджатыми пружинами 5 сжатия. о рэничительные щеки 6 и 7, установочный корпус 8.зажимную гайку 9 для фиксации всех злементов оправки.Пальцы 4 имеют опорные вкл 1 упч 10.западающие во время разбор 1 оправкипод воздействием пружин 5 сж" 1 специальные пазы 11 в теле штанги 1. Щеки 6 и 7 снабжены пазами 12, сквозь которые проходят концы наматываемого провода 13, Вращение оправки в сборе осуществляется приводом 14 вращения,Оправка для намотки бескаркасных катушек работает следующим образом.На штанге 1 устанавливаются корпуса 2 с зажимами 3 и четырьмя западающими пальцами 4,...

Номер патента: 1758687

Опубликовано: 30.08.1992

Авторы: Боровов, Чандацкий

МПК: H01F 41/08

Метки: катушек, кольцевых

...способу, на фиг. 2 - то же, вид сверху.Реализация способа изготовления кольцевых катушек производится с помощью станка кольцевого наматывания, содержащего два шпульных механизма 1, Механизм 1 содержит концентричные шпули 2 и 3, каждая из которых состоит из двух соосных колец 4-5 и 6-7 со сьемными секторами (не показаны). Торцы колец 4 и 6 выполнены с кольцевыми выступами 8 и 9 и вместе с торцами колец 5 и 7 образуют желоба 10 и 11 переменного сечения для укладки провода,12. Кольца 4 и 6 закреплены на корпусе не показан) механизма 1 с обеспечением постоянного зазора между торцами колец 4 и 6 и соединены с приводом, обеспечивающим вращение кольца 4 по часовой стрелке, а кольца 6 - против часовой стрелки, Кольцо 5 подпружинено в осевом...

Номер патента: 1758781

Опубликовано: 30.08.1992

Авторы: Левченко, Портянкин

МПК: H01F 41/08, H02K 15/10

Метки: изоляции, ленточной, механизм, наложения, станку, центрирующий

...трансформаторов тока класса 220, 230 и 500 кВ, так как в этом случае изоляция не деформируется и не повреждается.На фиг, 1 показан общий вид предлага емого центрирующего механизма; на фиг, 2 - планшайба, вид сверху; на фиг. 3 - расположение роликов в парах на планшайбе; на фиг. 4 - расположение центрирующего механизма относительно станка, вид спереди. 45Центрирующий механизм к станку для наложения ленточной изоляции состоит иэ установленной соосно со стойкой 1 станка планшайбы 2 с осью 3. На планшайбе 2 по окружности жестко закреплены по меньшей 50 мере три стойки 4 с парами конических ро ликов 5, установленных на осях 6 с воэможностью вращения. При этом конические ролики в парах расположены таким образом, что их вершины А,А (фиг,...

Номер патента: 749113

Опубликовано: 30.08.1992

Авторы: Войнова, Золотарев, Игнатова, Трахониотовский, Чернов

МПК: C22C 19/03, H01F 1/04

Метки: магнитный, никеля, основе, сплав

...КоэфФицИент анизотропии 79 НМ 0,4 0,4 0 0,6 0,4 ОЖ Ре +0,02%4+О,Оэ%Т+Бснова 1,0 л о Никель ОстальноеСумма примесей Не более 0,2.Бор и титан, каждый в отдельности,способствуют раскиспению (рафинированию) сплава, в одновременное ихвведение в указанных количествах всплав приводит дополнительно к полученйю мелкозернистой однороднойструктуры мишени, Указанный вышедиапазо, концентраций В и Т - этоминимальные количества, при которыхобеспечивается высокое раскисляющееи модиФицирующее действие этих элементов на Б - Ре основу. При мень.ших концентрациях их действие малоэффективно, при больших - нецелесо образно, т,к, при этом ухудшаютсятехнологические свойства слитков имагнитные свойства пленок, Указанныйинтервал содержания железа в...

Номер патента: 1760563

Опубликовано: 07.09.1992

Авторы: Корнеев, Ляхов, Манегин, Мищенко, Павлов

МПК: H01F 1/04

Метки: заготовки, магнита, постоянного

...при температурах повышенной пластичности материала в интервале 7070-800 С и выдержке 5 - 30 мин с последующим охлаждением до комнатной температуры со скоростью 5 - 15 град/мин обеспечивает получение комз пактного материала с плотностью 7,5 г/см (100% от теоретической). При этом высота заготовки может превышать ее площадь поперечного сечения в 6 р аз, т.е, предлагаемый способ позволяет получать заготовки магнитов большого диаметра и длинномерных магнитов.Заявляемые пределы скорости охлаждения заготовок после горячего изостатического прессования, полученные опытным путем, объясняются следующим образом, При охлаждении от 800 С заготовки диаметром более 1 см со скоростью выше 15 град/мин происходит растрескивание материала в результате...

Номер патента: 1760564

Опубликовано: 07.09.1992

Авторы: Качанов, Оспенникова, Перекопская, Петраков, Пискорский, Савич, Шалин

МПК: B22F 1/00, B22F 3/24, H01F 1/053 ...

Метки: композиционного, магнитов, постоянных

...произведения (ВН)гпах = 13,0 - 17,0 МГсЭ, коэрцитивной силы (НС = 11,1-26,2 кЭ) и повышение рабочей температуры магнитопластовП р и м е р, В качестве исходного материала для наполнителя использовали сплав 35 мас.% Яв-Со. Слиток дробили до размера частиц менее 315 мкм, Тонкое измельчение порошка проводили на вибромельнице в среде этилового спирта в течение времени ха затем добавляли необходимое количество связующего и продолжали измельчать в течение времени т;, Использовали различные соотношения между массами связующего (ас) спирта (гпр) и наполнителя (в,). а также временами то и тс, Полученный после размола порошок подвергали "мокрому" прессованию в пресс-форме с усилием до 10 т(см перпендикулярно прикладываемому в процессе...

Номер патента: 1760565

Опубликовано: 07.09.1992

Авторы: Васильев, Кузурман, Орлова

МПК: H01F 1/33

Метки: композиция, магнитодиэлектрическая

...магнитодиэлектрическая композиция содержит смесь 10-90 мас.% железного порошка с магнитомягким материалом, мелкодисперсную минеральную добавку и термореактивное связующее.10 15 20 25 30 35 Магнитная индукция прототипа В =40 -0,038 Тл, магнитная индукция предлагаемо 45 Г,0 55 Предлагаемая магнитодиэлектрическая композиция дополнительно содержит борную кислоту, перманганат калия и увлажнитель (см. табл,2). Состав предлагаемой композиции отличается от прототипа, следовательно, заявляемое техническое решение соответствует требованию "новизна" По отличительным признакам: содержание в композиции дополнительно борной кислоты, перманганата калия, увлажнителя и количественного различия по содержанию компонентов, проведен патентный поиск,...

Номер патента: 1760566

Опубликовано: 07.09.1992

Авторы: Авраменко, Горкунов, Капустян, Лысенко, Себко, Сиренко, Скляр

МПК: H01F 13/00

Метки: возбуждения, высококоэрцитивных, магнитов, магнитопроводом, намагничивания, обмоткой, привода, электромагнитного

...вход которого подключен к выходу формирователя 6 опорного напряжения. Вход программируемого регулятора скорости вращения электродвигателя соединен с выходом компаратора 7 напряжения, а выход соединен с обмоткой электродвигателя, имеющего выход для кинематической связи с электромагнитным приводом,Индуктор выполнен в виде двух соосных катушек, диаметр которых примерно равен радиусу электромагнитного привода (фиг.2), Расстояние между ними несколько больше ширины электромагнитного привода. Обмотки обеих катушек соединены последовательно согласно.Устройство для намагничивания высококоэрцитивных магнитов электромагнитного привода с магнитопроводом и обмоткой возбуждения работает следующим образом,Включение источника тока 1 и электродвигателя 3...

Номер патента: 1760567

Опубликовано: 07.09.1992

Авторы: Болтушкин, Каплановский, Корольков, Медведев, Передня, Рыжкович

МПК: H01F 21/08

Метки: регулируемое, трансформаторное

...витками вторичной обмотки, магнитным полем регулировочных обмоток, Новый механизм регулирования позволяет получать выходное напряжение значительно превышающее то, что должно быть, если исходить из коэффициента трансформации.Сопоставительный анализ с прототипом показь 1 вает, что заявленное устройство отличается тем, что шунт состоит из одной части, а дополнительная обмотка на шунте - из одной секции, Введена еще одна дополнительная обмотка на стержне вторичной обмотки, причем обе регулировочные дополнительные обмотки соединены последовател ьно через регулятор тока и переключатель, предназначенный для изменения порядка соединения регулировочных обмоток с согласного на встречный и обратно, Таким образом, регулируемое трансформаторное...

Номер патента: 1760568

Опубликовано: 07.09.1992

Авторы: Банов, Гринюк, Короткова, Лосев, Моторин, Седыкин

МПК: H01F 27/28, H01F 31/06

Метки: сварки, трансформатор

...регулировки сварочного тока на обе группы первичной обмотки монтируется магнитный экран 13. В этом случае величина сварочного тока определяется коэффициентомтрансформации (4-4,5) и зазором 14 между экраном 13 и магнитопроводом 1.Если трансформатор необходимо подготовить для режима контактной сварки, то магнитный экран 15 демонтируют, а выводы 7 и 8 секций вторичной обмотки при помощи пакетного переключателя (не показан) соеНа фиг.1 представлена монтажная схема последовательного соединена концов секций вторичной обмотки при дуговой сварке, вид сверху; на фиг.2 - монтажная схема параллельного соединения концов секций вторичной обмотки трансформатора при контактной сварке; на фиг,З - принципиальная схема подключения секций вторичных обмоток...

Номер патента: 1760569

Опубликовано: 07.09.1992

Авторы: Андросов, Топчиев, Топчиева

МПК: C21D 1/00, H01F 41/02

Метки: магнитопроводов, термообработки

...образуют два яруса, верхний из которых - для изделий, входящих в нагревательную камеру. а нижний - для выходящих из нее.Для проталкивания холодных магнитопроводов 4 по участку входа их в нагревательную камеру 1 перед направляющими элементами 6 имеется силовой цилиндр 9 с толкателем 10,Для проталкивания термообработанных магнитопроводов по участку их выхода из нагревательной камеры перед направляющими элементами 8 имеется силовой цилиндр 11 с тол кателем 12,Для подачи магнитопроводов с лотка 3 к направляющим элементам 6 участка их входа в нагревательную камеру 1 имеется силовой цилиндр 13 с толкателем 14 и склиз 15,Для перемещения термообработанных магнитопроводов от рабочего канала 2 к направляющим элементам 8 участка их выхода из...

Номер патента: 1760570

Опубликовано: 07.09.1992

Автор: Карбашов

МПК: H01F 41/02

Метки: витого, ленточного, магнитопровода, фиксации

...с самоустанавливающимися ловителями, а свободные концы рычагов зажимных элементов собраны в пакет посредством упомянутых упругих вставок, выполненных, например, иэ полиуретана и жестко соединены с пневмоцилиидром, приводящим их в действие.На фиг.1 показано устройство для фиксации витого ленточного магнитопровода с конструкцией пакета прижимных губок и самоустанавливающихся ловителей.Устройство состоит из станины 1, на которой жестко закреплена плита 2, В плите 2 размещен механизм 3 фиксации окончания разрезки магнитопровода 4 режущим диском 5, направляющие планки 6 и выполнено окно 7 прямоугольной формы. являющееся направляющим для пакета 8, который включает в себя эажимные губки 9 (четыре упругие металлические пластины), имеющие...

Номер патента: 1760571

Опубликовано: 07.09.1992

Авторы: Абулнагимов, Гаева, Манжос, Пестряева

МПК: H01F 41/04

Метки: индукционного, непрерывной, обмотки, устройства

...иодновременно продолжать намотку второйгруппой проводов 1/ц-й час ги витка в предыдущел катушке, при этом последующие переходы выполнять после каждой 1,ц частивитка, добавляя в первую группу А проводови наматывая одновременно двумя группамипроводов в двух соседних катушкхц цвитка, а в последнейчастипоследнего влтка последней катушки каждую часть й =-. 1/ц наматывать проводами,число которых равно и - ," А), Обрезая после каждой части А проводов,Начиная намотку обмотки последовательным добавлением параллельных прова.дов от участка к участку первого витка,обеспечивают располокение концов началана заданное количество сторон.Далее процесс намотки осуществляетсятаким образом, что переходы из катушки вкатушку выполняют, также...

Номер патента: 1762322

Опубликовано: 15.09.1992

Авторы: Бики, Бродовой, Брянцев, Лейтес, Лурье, Мозжерин, Чижевский

МПК: H01F 29/14

Метки: подмагничиванием, реактор, электрический

...в ветвях выполнены по разные стороны магнитопровода,Существенные признаки, отличающие рассматриваемое техническое решение от прототипа, в аналогах и других технических решениях не выявлены,5 10 15 20 25 30 35 40 45 50 55 На чертеже представлена принципиальная схема электрического реактора с подмагничиванием.Электрический реактор с подмагничиванием содержит магнитопровод 1, обмотку переменного тока, расположенную на стержнях 2, состоящую из параллельных ветвей с катушками 3, 4. Катушки 3, 4 соединены по отдельности в четыре параллельные ветви, с общей точкой соединения в середине обмотки, к которой подключен высоковольтный ввод 5, Другие выводыпараллельных ветвей подключены к заземляющему выводу 6. Катушки 3,4, расположенные на одном...

Номер патента: 1763089

Опубликовано: 23.09.1992

Авторы: Красин, Майзель, Мен, Орлов, Попов, Суханов

МПК: B22F 3/12, H01F 1/34

Метки: марганец-цинковых, ферритов

...мелкозернистой, Изделия из такого материала имеют улучшенные значения электромагнитных параметров и твердости. За счет снижения температуры и сокращения времени термообработки уменьшается также энергоемкость способа, Сокращение количества стадий термообработки делает способ получения ферритов менее трудоемким.Выбор значений температуры и длительности термообработки определяется. тем, что электромагнитные параметры, твердость и размер зерна у образцов, прошедших термообработку при температуре 800 - 850 С в течение 1-1,5 ч лучше, чем у образцов, прошедших термообработку по другим режимам, Это относится как к образцам, прошедшим термообработку при температурах более низких, чем 800 С, так и при более высоких, чем 850 С.По предлагаемому...

Номер патента: 1764086

Опубликовано: 23.09.1992

Авторы: Бузунов, Грибанов, Карташев, Наумов, Полукеев, Поляков

МПК: H01F 1/28

Метки: водной, жидкость, магнитная, основе

...мл (отношение стабилизатора к магнетиту равно 0,8). Процесс ведут при температуре 90 - 100 С в течение 40 мин по достижению рН 6,5 - 7.П р и м е р 4. Магнитную жидкость приготавливают аналогично примеру 1. Количество стабилизатора берут 7 г, количество воды - 60 мл (отношение стабилизатора в магнетиту равно 0,7). Процесс ведут при температуре 80 - 90 С в течение 50 мин по достижению рН = 7,П р и м е р 5. Магнитную жидкость приготавливают аналогично примеру 4, Количество стабилизатора берут 9 г (отношение стабилизатора к магнетиту равно 0,9).П р и м е р 6 (вне заявляемой области). Магнитную жидкость приготавливают аналогично примеру 1, Количество воды - 400 мл, количество стабилизатора - 8 г (отношение стабилизатора к магнетиту равно...

Номер патента: 1764087

Опубликовано: 23.09.1992

Авторы: Бузунов, Грибанов, Карташев, Наумов, Покровский, Поляков

МПК: B22F 9/24, H01F 1/28

Метки: водной, жидкости, магнитной, основе

...10%-ный водный раствор аммиачной соли монододецилового эфира и двухосновной кислоты. Смесь нагревают до 80 - 100 С и перемешивают. Окончание процесса фиксируют по достижению рН = 6,5 - 7,5.Были исследованы основные технические и физико-химические параметры образцов, Результаты исследований приведены в таблице.Предлагаемый способ позволяет повысить устойчивость магнитных жидкостей к1764087 разбавлению водой с 50 раз до 80 - 500 раз, при воздействии магнитного поля со 100 кА/м Ддо 400 кА/м, при ентрифугировании с 510 м/с до 210 м/с атакжепозволяет повысить максимальную намагниченность 5 насыщения с 16 кА/м до 28 - 31,5 кА/м,его в воде с помощью поверхностно-активного вещества, о т л и ч а ю щ и й с я тем, что, с целью повышения...

Номер патента: 1764088

Опубликовано: 23.09.1992

Автор: Нагорный

МПК: H01F 27/25

Метки: магнитопровод, планарный

...Окна 5 и 6 магнитопровода выполняются так, чтобы стержни магнитопровода размещались вдоль линии прокатки ленты рулонной электротехнической стали. На фиг,4 и 5 показаны конструкция и общий вид магнитопровода с выполненными в рулоне окнами 5 и 6 и стержнями, размещенными вдоль проката. Обработка торцовых сторон магнитопровода и выполнение в нем окон может осуществляться в ленте также в процессе ее намотки в рулон или по окончании намотки и опрессовки рулона попакетным вырезанием в нем окон заданных размеров и конфигурации в зоне окон и с внешних сторон, например, лазерной резкой. Опрессовка рулона может осуществляться с обеспечением вдоль его стержней каналов для охлаждения (на рисунках не показано), По окончании намотки ленты в...

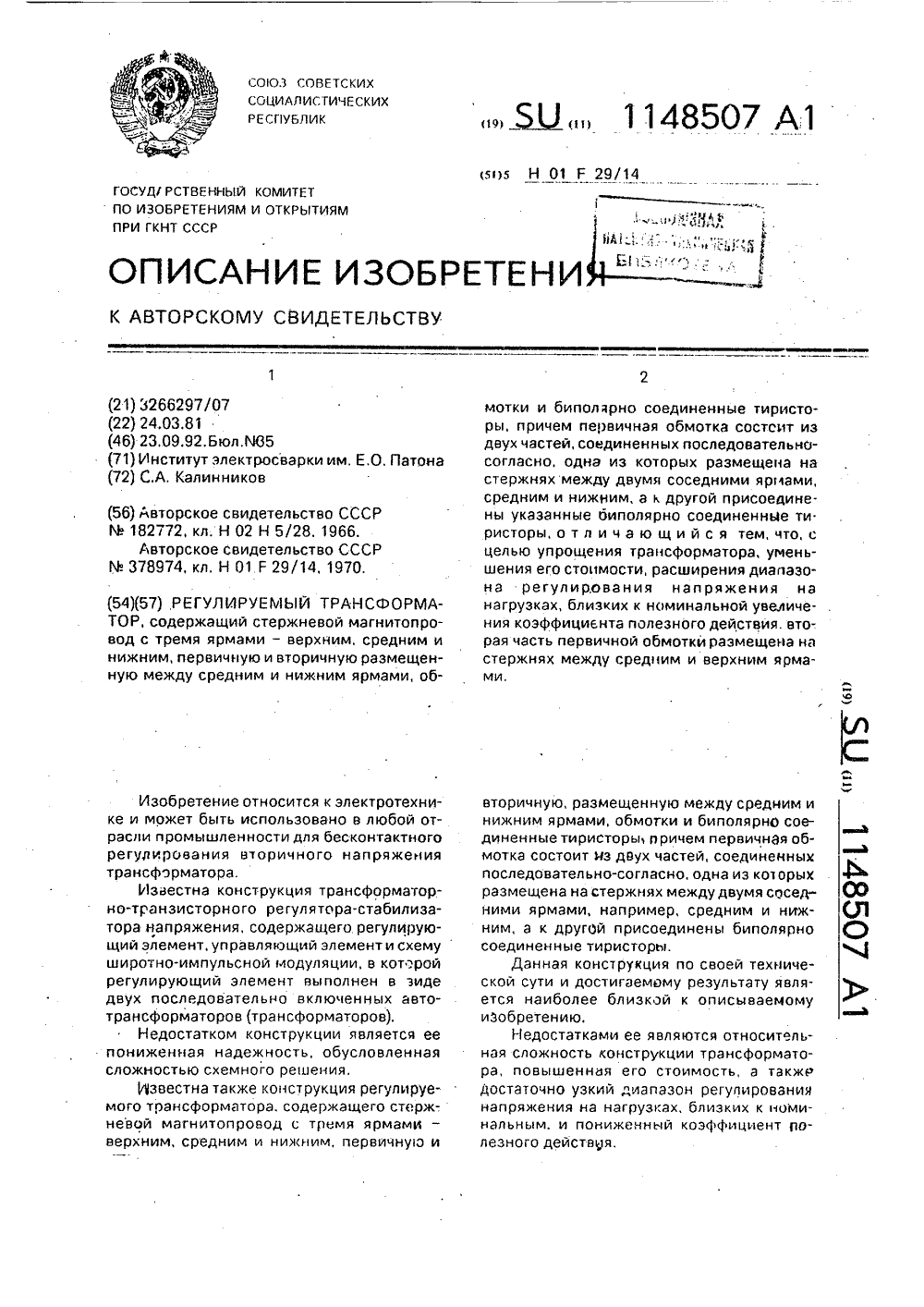

Номер патента: 1148507

Опубликовано: 23.09.1992

Автор: Калинников

МПК: H01F 29/14

Метки: регулируемый, трансформатор

...средним 3 и нижним 4, а к другой, например части 8 обмотки, присоединены биполярно соединенные тиристоры б, причем вторая часть 8 первичной обмотки размещена на стержнях мекду средним 3 и верхним 2 ярмами,Варианты трансформаторов по фиг. 4, 5 выполнены с немагнитными зазорами в ярме, а к первичной обмотке трансформатора по фиг. 4 может быть подключен конденсатор,Внешние характеристики фиг. б и 7) трансформаторов по фиг, 1, 2, 4 и фиг. 5 соответственно содержат. характеристики при максимальном 9 и минимальном 10 напряжениях холостого хода. Предлагаемое устройство работает следующим образом.Регулирование трансформатора осуществляется путем изменения угла включения тиристоров 6, Н ижний предел диапазона регулировайия вторичного...

Номер патента: 1766624

Опубликовано: 07.10.1992

Авторы: Гольдман, Саликов, Тулупов, Шпенст

МПК: B22F 3/12, H01F 41/02

Метки: магнитопровода, порошкового

Номер патента: 1767545

Опубликовано: 07.10.1992

Авторы: Антипов, Волкова, Курашев, Некрасов, Шандицев

МПК: H01F 1/20

Метки: азотсодержащего, композиция, компонента, основе, производного, ферромагнитная, ферроцена

...блок черного цвета, ивающийся к магниту и имеющий наенность насыщения (Ь при 20 С 18,5 и 16,7 при 250 С. 1 табл,комп аз цена и 1,1 -ди рают в мас %) сыпаю трижды няют а вакуум запаив ют 24 цию, тверды притяг магнич гс см шения температуры проявления ферромагнитных свойств, до 250 С,В качестве производного ф пользуют моноацетилферроце ф ферроцен, получаемые по 4 методу, СЛАэотсодержащий компонент компози- ф, ции представляет собой лактамы, выбран- (Л ные из группы:е-капродактам, а-прирролидон, ф-капролактам, а-додекалактам и М- ацетил-е-каполактам.Композицию готовят тщательным перемешиванием порошкообразных компонентов. Ферромагнитный материал готовят термообработкой композиции при 140- 200 С в вакууме либо в среде инертного газа...

Номер патента: 1767546

Опубликовано: 07.10.1992

Авторы: Гриднев, Келин, Клевец, Стадник

МПК: H01F 7/02

Метки: магнит, многополюсный

...и хордой (см. фиг,2), Боковыми сторонами сечения каждого участка являются радиусы описывающей окружности, проведенные к краям внешней границы. С внутренней стороны сечение каждого участка ограничено отрезком прямой, перпендикулярным радиусу. Внутренние границы сечений всех участков имеют одинаковую длину; так что отверстие для вала 2 имеет в сечении форму правильного п-угольника. Скрепляющую магнит оболочку 3 изгоавливают из немагнитного материала. Вал отора изготавливают из немагнитного материала, и в сечении он имеет форму правильного п-угольника,Сборный многополюсный роторныймагнит изготавливается и работает следующим образом. 5Из магнитотвердого материала, имеющего прямолинейную магнитную текстуру ибольшую коэрцитивную силу...

Номер патента: 1767547

Опубликовано: 07.10.1992

Автор: Пацеура

МПК: H01F 7/08

Метки: быстродействующее, поляризованное, электромагнитное

...ватывающий участок магнитной цепи,расположенный между внешним контуроммагнитопровода и окном,На фиг,1 представлен общий вид быстродействующего электромагнитного уст 25 ройства; на фиг,2 показаны направлениятоков в катушках и магнитных потоков привключенном положении электромагнита устройства; на фиг,З дан вариант выполнениясекций токовой катушки.ЗО Быстродействующее электромагнитноеустройство (см. фиг.1 и 2) состоит из электромагнита 1 и индуктивного шунта, состоящего из шины 2 и надетого на эту шинупакета стальных пластин 3, Электромагнит35 1 имеет токовую обмотку 4, состоящую издвух секций 5 и 6, витки одной из которыхпропущены в окно 7 стержня 8, а витки другой пропущены в окно 9 стержня 10. Секции5 и 6 соединены параллельно между...
