Номер патента: 1522300

Опубликовано: 15.11.1989

Автор: Инешин

МПК: H01F 7/18

Метки: контактор, схемой

...ЭДС, наведенной вобмотке 1 от пусковой 2, а затемпереходит через нуль, получает положительное направление, совпадающее сполярностью источника 4 питания, изатем в момент времени С = й срабатывания контактора быстро достигаетустановившегося значения (фиг.2,а),определяемого по закону Ома величина"ми напряжения источника 4 и собственного активного сопротивления обмотки 1 контактора,Подключение введенного конденсатора 7 параллельно клеммам размыкающего блок-контакта 3 и разрядномудиоду 6 повьппает надежность работыэтих элементов устройства, так какв упомянутый момент времени Ссрабатывания контактора и размыканияего блок-контакта 3 происходящий накоротком временном интервале й-С ззаряд конденсатора 7 до напряженияисточника...

Номер патента: 1522301

Опубликовано: 15.11.1989

Авторы: Иванов, Кононов, Мещеряков, Теличко, Трошкин

МПК: H01F 7/18

Метки: грузоподъемным, электромагнитом

...с помощью грунпы намагничиванияработающей в инверторном режиме, и трансформатора отдает в сеть запасенную электромагнитную энергию,ток через нее прекращается, напряжениена обмотке электромагнита спадаетдо нуля. Обмотка реле 14 и реле 17теряют питание, контакты 15 размыкаются, отключают тиристоры группынамагничивания и .снимают с самоподхвата реле 14, 17, контакт 16 замыкается, контакт 18 остается замкйутым в течение выставленного на реле 17 отрезка .времени. На управляющие электроды двух тиристоров группы размагничивания подается напряжениеуправления, тиристоры открываются, пообмотке электромагнита. протекает ток в обратном направлении, размагничивая электромагнит. По истечении установленной выдержки времени размыкается контакт...

Номер патента: 1522302

Опубликовано: 15.11.1989

Авторы: Кишкис, Пригодин

МПК: H01F 13/00

Метки: магнитов, намагничивания, постоянных, размагничивания

...малым сопротивлением фоторезистора 35- транзистор 22 закрыт (блокируется 55 цикл разряда). При подаче на вход 17 переменного напряжения. сети через блок 1 управления зарядом (положительная полуволна через диод 13 -2 6тиристор 16 - диод 14, а отрицательная полуволна через диод 12 - тиристор 6 - диод 15) на трансформатор 2,оно выпрямляется выпрямителем Э и заряжается батарея конденсаторов 4, С зарядом батареи конденсатором 4 повышается напряжение, подаваемое на делитель (резисторы 31 и 32), и, когда напряжение на входе 46 компаратора 27 превысит опорное напряжениена входе 47, компаратор 27 переключится в другое положение, т.е. на выходе будет низкий уровень, вследствие чег лампочка 34 оптрона 28 гаснет и сопротивление фоторезисторов 35 и...

Номер патента: 1522303

Опубликовано: 15.11.1989

Авторы: Корявых, Кулаков

МПК: H01F 38/14

Метки: бесконтактное, токосъемное

...5, что позволяет расширить область применения, 2 ил. с помощью натяжного ролика 8, подпружиненного пружиной 9. Магнитопровод 1 помещается в герметичную гибкую кап". сулу 9.Устройство работает следующим образом,К первичной обмотке 2 подводится переменное напряжение, во вторичной обмотке 4,к которой электрически присоединен токоприемник 5, трансфор- мируется вторичное напряжение. При перемещении токоприемника 5 в пространстве он передвигается по магнитопроводу вместе с подвижным элементом 3 вторичной обмоткой 4 по траектории, определяемой положением направляющих роликов 6 и 7, причемкоприемник 5 может перемещаться как,возвратно-поступательно в пределах расстояния между направляющими роликами 6 и 7, так и совершать вращаиг Составитель...

Номер патента: 1522304

Опубликовано: 15.11.1989

Авторы: Болотинский, Иевлев, Кочергин

МПК: H01F 27/30

Метки: трансформатор

...трансформации.Трансформатор работает следующимобразом.Переменный ток от источника питания (не показан) подводится к выводам 5 О3 перничной обмотки 1. При протеканиитока по первичной обмоткевокругнее создается электромагнитное поле,которое индуцирует во вторичной обмотке 2 токи, замыкающиеся через индуктор, подключенный к выводам 4.Первичная обмоткавыполнена из провода переменной ширины 7, котоэзя увеличивается с ростом определяющегоразмера 10 витков первичной обмотки1 в соответствии с указанным соотношением, в связи с чем величина токаобратного замыкания стремится к нулю,а потери во всех витках первичнойобмотки остаются одинаковыми, чтоприводит к росту КПД,При выводе оптимизирующего соотношения между периметром поперечногосечения...

Номер патента: 1522305

Опубликовано: 15.11.1989

Авторы: Кошель, Лахтаренко

МПК: H01F 27/30

Метки: аппарата, вводом, вывода, высоковольтного, индукционного, обмотки, отвода, соединения

...одинв другой, позволяет обеспечить защитуФоединения по всей его длине, устра 459 яет воэможность выпадания гибкой(связи за пределы экрана при вибрацияхь тем самым обеспечивает надежностьс 1 оединения.Заключение соединения гибкой связи,50с отводом обмотки в экран на отводе обеспечивает автономное проведение работ в пределах обмотки (основной узел трансформатора) и технологическую возможность подсоединения к вводу (покупные изделия) любого типа независимо от формы выполнения экрана на вводе и конструктивного исполнения 20 его токоведущего элемента. формула из обретения СоставиТехред Редактор И.Недолуженко Заказ 6972/51 Тираж 696 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж,...

Номер патента: 1522306

Опубликовано: 15.11.1989

Авторы: Галанов, Сидлецкий, Шевченко

МПК: H01F 41/02

Метки: комплектования, магнитопровода, пакетов, шихтованного

...2 в лотке 1. 10 ил,с делителем 9, а кулачок 20 установлен на верхней плите 17 с возможностью взаимодействия с пятой 12 инструментального блока 7.На нижней плите 18 ротора 3 установлен также подпружиненный упор 21 и отсекатель 22 с приводом 23 для перемещения сформированного пакета 24 пластин 2 в приемное устройство 25 манипулятора-перекладчика 26 через. ориентирующее окно 27 кронштейна 28, установленного также на нижней плите 18 ротора 3.На выходе иэ транспортного лотка 1 установлен датчик 29, электрически,свя- занный с приводом 23 отсекателя 22 и периодически связанный с потоком пластин 2Устройство работает следующим образом.Поток пластин 2, отштампованных прессом, движется по лотку 1. В процессе движения эа счет зацепления с...

Номер патента: 1522307

Опубликовано: 15.11.1989

Автор: Зуев

МПК: H01F 41/04

Метки: обмотки, устройства, электромагнитного

...толькоторцов в местах замыкания, Операциюзачистки выполняют, например, шлиФованием эа один проход сразу несколькихсот пластин. При этом с торцов пластинв местах замыкания снимается весь35изоляционный материал и несколько микрометров электропроводного материала.После шлиФования производят облуживание шлиФованных участков вдоль торцов.Подготовленные таким образом плас тины собираются в пакеты либо с сердеч, ником, либо без него.Набор П-образных пластин в пакет4 производят с чередованием укладкиих длинных концов то с одной стороны,то с другой, а замыкающие пластинынабирают в пакет 5 со сдвигом на разницу длин концов П образных пластин.Пакет П-образных пластин устанавливают в окно сердечника и соединяютих концы пакетом из замыкающих...

Номер патента: 1522308

Опубликовано: 15.11.1989

Авторы: Воробьев, Кофанов, Путов

МПК: H01F 41/10

Метки: выводных, катушки, концов, образования, электрической

...с последующей фиксацией а помощью кпеммных зажимов 76 и 77. Это позволяет в .процессе эксплуатации устрой ства изменять расстояние между по движными 44 и неподвижными 47 крючками, что в совокупности с наличием в механизме намотки жгутов 1 криво шипа. 12 с регулируемой длиной его радиуса и кулисного паза 8 на водиле 7 обеспечивает возможность образования выводных концов электрической катушки различноч длины в зависимости от потребностей монтажа электрической катушки в различных электрических устройствах, Штанга 75 с помощью клеммного зажима 78 закреплена в отверстии корпуса 3 механизма намотки жгутов 1 с возможностью перестановки в осевом направлении е последующей фиксацией клеммным за.мом 78. Это позволяет устанавливать механизм...

Номер патента: 1524097

Опубликовано: 23.11.1989

Автор: Щеглов

МПК: H01F 7/02

Метки: магнитная

...плдсти 1, поверхности каждой изкоторых ограничены двумя параллельнымц прямыми 2 ц думя идентичными дугами 3, уравнение которых имеет вид2 о К и 2 2 о+ К в2где 2, У - оси симметрии пластины,параллельная и перпендикулярная парал.лельным прямым 2 соответственно 252 =(0,4-0,5)а - координата середины дуги 3, К=(0,3-0,5),а - расстояние между параллельными прямыми 2,а длина Ъ параллельных прямых, толщина с пластин 1 и расстояние с 1 между ними выбраны из условий ЬКа2(7., - в -), С (0,1-0,2)а, 1(0,4-0.6)а. При этом пластины 1аагче в направлении, параллельном параллельным прямым 2,11 агцтцая система работает следующим образом,Пластина 1 создает в плоскости 702 поле, силовые линии которого 40параллельщ оси 2, Зависилость напряжеццости этого...

Номер патента: 1524098

Опубликовано: 23.11.1989

Авторы: Адуев, Бакаев, Найденов, Цырульников

МПК: H01F 13/00

Метки: детали, крупногабаритной, предварительной, сваркой, электромагнитной

...низкой20частоты используют дпя грубого снижения остаточного магнитного моментац вызываемых им полей рассеяния детали, а магнитное поле высокой частоты - для точного снижения остаточного момента, так как ца высокой частоте ц при небольшой силе электрического тока сравццтельцо легко выдержать Форму и плавное затухание цапряжеццости воздействующего поля.По технологии способа все операции выполняют в нулевом внешнем магнитном поле, например, сведенном донуля контурами компенсации магнитном полем Земли. Это вызвано тем аобстоятельством, что даже в сравни 35тельно слабом земном поле при воздействии зцакоперемеццых затухающихполей деталь, имеющая большие продольные и поперечные размеры, намагничивается почти по безгистерезисцой кривой и...

Номер патента: 1524099

Опубликовано: 23.11.1989

Автор: Турин

МПК: H01F 17/00

Метки: дроссель, помехоподавляющий

...образом, более ч;встнт 1 тельный ВЫСОКОПРОНИЦаЕМЬ 1 й ФЕРР 1 МДГНИ". 11 чй зявмент 2 окажете: од во:л;йстгиеи более слабого и:ля подмагничинаи 1, НЕ ПрИВОдящЕГО СГО К НдошщЕН 1.,Полное электрическое сорити.:ление и едлагаемо го помехо 111 адавлян ще: о дэосселя при данной е.11 и.ине тека 2= 2 + 2, гле 2 - и 1 н,е сопро 1тлвленне внутреннего Ф.р.о 11 агнитного лемента 3 с ц и 2 - ,.очное сопротавление внешнего ферромнгни 1 ого элемента 2 с рПри выполнении сердечника целиком из ферромагнитного материала только с 1, его полное сопротивление, равное 2 будет меньше 2предлагаемого дросселя, При выполнении сердечника5 152409 целиком из ферромагнитного материала только с р его полное сопротивлениеГравно Е , которое также при прохождении...

Номер патента: 1524100

Опубликовано: 23.11.1989

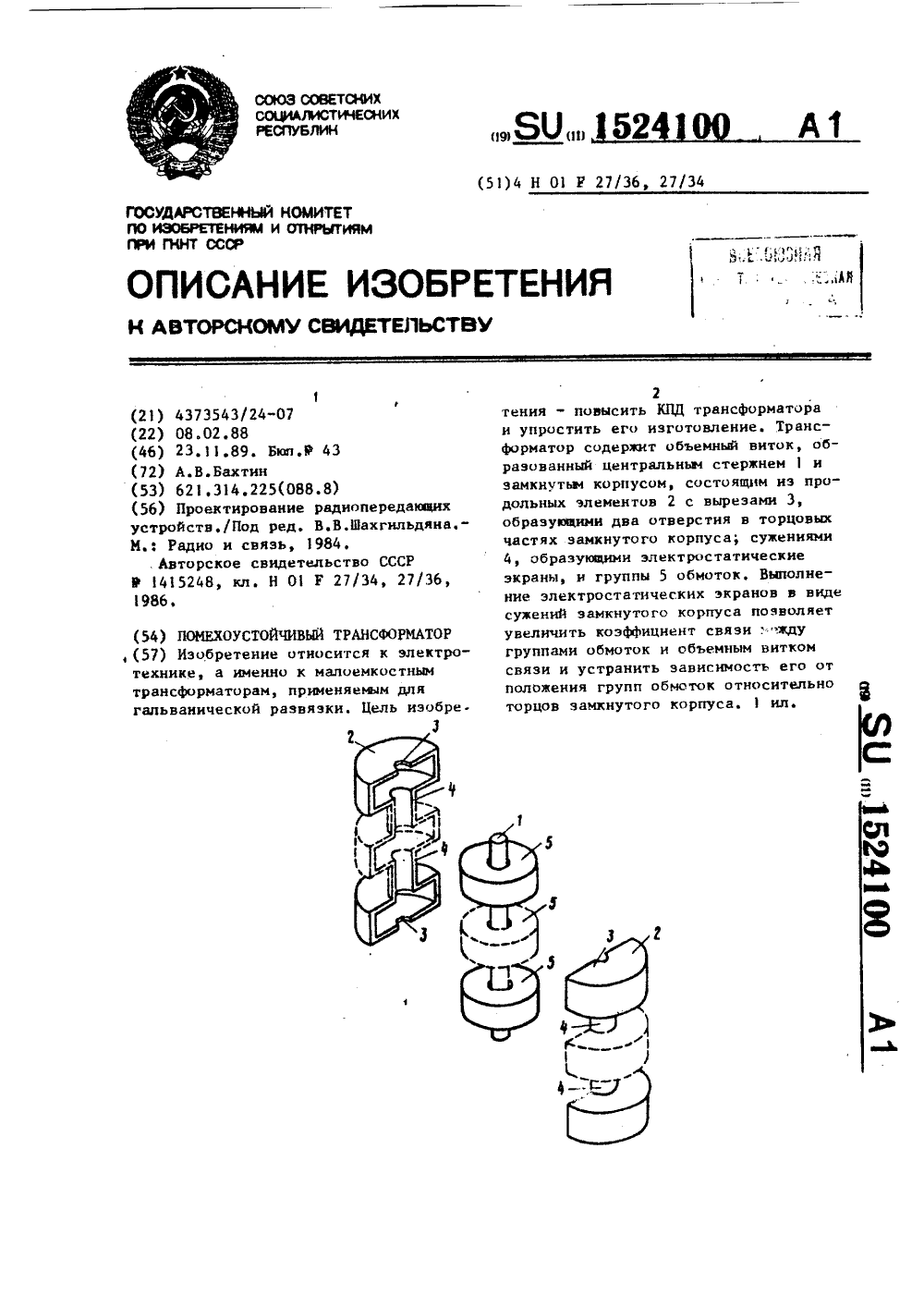

Автор: Бахтин

МПК: H01F 27/34, H01F 27/36

Метки: помехоустойчивый, трансформатор

...СВЯЗЬ ыьжду Обгкамн ,грунпамн обмогок), намотанными;а тдельных замкнутых 45 сердечниках, сО,(естзляется прнпомощи Объс-и Г витсвяз. При50 прохожденнн Ока но ервичной обматке (группе бьс(тск, 5 (на(ример, верхне(1) в часги объемного витка,которая Охвагывс(ет эгу обмотку (группу 1 бмОтс(к) и;.Уцноует .-.я ток(РохоУ.55 дяшнй чер,.з ;пруне части объемного внтк каждая нз которых ОхваГЫВаЕГ СС,) В= ГС ГВУЮЩУЮ ГРУПНУ ВГОРНЧНЫХ сбМ ГОК, П ЭГ .;. В ВСХ НТРичных группах обмоток индуцируетсяЗДС.Технический эффект от использования изобретения заключается в том,что электрические экраны, образованные сужениями 4 замкнутого корпусаобъемного витка, являются частямитоконесущей электрической цепи объемного витка. Хаждая группа 5 обмоток Охватывается...

Номер патента: 1524101

Опубликовано: 23.11.1989

Автор: Шакола

МПК: H01F 41/02

Метки: витых, заготовок, катушками, круглых, ленточных, магнитопроводов, обмоток, формирования

...толщины каждого из витых мвгнитопроводов, изготавливаемых из круглых заготовок 1 с катушками 2 и 3 обмоток при стандартной его (магннтопровода) ширине, и 25 необходимого конструктивного внутреннего периметра изготавливаемого трехфазного трансформатора с несимметричной схемой, устанавливаются координаты выл )лнения отверстий 4 дпя размещения рабочих элементов, например осей 5 и 6, на каждой иэ двух пар перекрещивающихся двунлечих рычагов 7, устанавливаемых шарнирно на общей оси 8 и составляющих приспособление для осуществления способа. Заготовки 1 с катушками 2 и 3 обмоток разиещают в приспособленИи так, что их участки без катушек 2 и 3 заводят до оси 8 с размещением 4 О их между смежными плечами рычагов 7, затем устанавливают рабочие...

Номер патента: 1333113

Опубликовано: 30.11.1989

Авторы: Книзель, Маркин, Матвеев, Сазонов

МПК: H01F 41/04

Метки: возбуждения, катушки, электромагнита

...штамповке. Затем соединяют сваркой концевую кромку 1 разреза предыдущей заготовки 2 с начальной кромкой 3 последующей заготовки 4. При этом концевая кромка 5 заготовки 4 смещена относительно линии кромок 1 и 3 на угол , Все последующие линии ивов сдвигаются по окружности на угол ., а через 2 И виткових положение повторится, и все швы будут расположены группами в радиальных плоскостях, последовательно сме- щенных по кругу на угол Ц . Готовую спираль в виде плотного пакета витков при необходимости можно обработать под требуемые радиальные габариты, а в секторах между линиями швов выполняют сквозные отверстия 6 для установки стяжных болтов. При установс. ке изоляционных прокладок (шайб) спираль растягивают по оси, в образовав.шиеся зазоры...

Номер патента: 1525759

Опубликовано: 30.11.1989

Авторы: Арбузов, Чернолес

МПК: H01F 19/04

Метки: автотрансформатор, симметричный, широкополосный

...катушек укреплены в отверстиях, выполненных в диэлектрических планках 18 (фиг,1), накоторых установлены клеммы входа 45(16,17), выхода (13,14) и средней точки (15) трансформатора,Внутренний "а" и внешний "А" диаметры свернутых спиральных катушекопределяются технологическими возможностями свертывания выбранного провода, его диаметром 2 т и общей длиной провода в каждой катушке. Всвою очередь длина провода каждой катушки выбирается равной 0,0125 % мо,мокс 5(Ъ мак максимальная длина волны Рабочего диапазона). Шаг намотки спирали Й выбирается из условия(0,00050,001) Я макс, . Расстояние между плоскостями любых двух примыкающих друг к другу спиральных катушек одинаково и выбирается из усповия с = 2,5 3/21=5 бг, где градиус провода, из...

Номер патента: 1525760

Опубликовано: 30.11.1989

Авторы: Калугин, Ладошин, Смагин

МПК: H01F 27/04

Метки: трансформатор

...с четным числом витков,На фиг,1 изображен предлагаемыйтрансформатор; на фиг.2-6 - этапынамотки наружной обмотки с четным количеством витков; на фиг.7 - развертка наружной обмотки по изобретению,Т ансформатор содержит внутреннююранобмотку ВН 1, наружную многоходовуюобмотку 2 с р егулир ов очными концамии пр оходящий сквозь наружную обмоти 1ку 2 отвод 3 от внутренней обмоткиОбмотка 2 намотана ходами А и Б, образующими витки В, причем А - первая по ловина ходов, а Б - вторая, перваяполовина ходов смещена по винтовои линии (высоте) относительно второй половины ходов на длину витка,Намотку такой обмотки начинают снамотки одного витка А - ходами (фиг.2причем между началом и концом виткавное выоставлено расстояние е , равносоте хода А...

Номер патента: 1525761

Опубликовано: 30.11.1989

Автор: Корогодский

МПК: H01F 41/02

Метки: магнитопроводов, пластинчатых, сборки

...уголками 33 и 34, и двумя накладками 35 с отверстиями, вкоторых установлен кронштейн 36,связанный с одним концом силового цилиндра 7, предназначенного для подъема-поворота соединенных каркасов сустановленными на них приспособлениями относительно стола 5 и вторым концом соединенного с основанием 4рамы 1,На каркасе 24 узла 20 для оконча, тельной опрессовки пакетов пластинзакреплено приспособление 21 для ориентации пакетов пластин, выполненноев виде двух параллельных между собойперекладин 37 и четырех упоров 38,размещенных по концам перекладин 37,Накопитель 8 для сборки пакетовпластин состоит из рейки 39 и двухперпендикулярных ей и параллельныхмежду собой реек 40 и 41, расголоженных с рейкой 39 в одной плоскости,На концах рейки 39 и в...

Номер патента: 1525762

Опубликовано: 30.11.1989

Автор: Гринев

МПК: H01F 41/04

Метки: намоточному, оправка, станку

...А-А на фиг 1; на фиг, 3 - оправка в момент снятия катушки; нафиг.4 - вид Б на фиг,3.Оправка содержит устанавливаемуюна шпиндель намоточного станка ось 1, щна которой с помощью штифта 2 зафиксирован корпус 3, несущий переднюю щеку 4, закрепляемую винтом 5, и двепланки 6, имеющие скосы 7 и 8 и установленные на осях 9 с возможностью 25оповорота на 90, Между корпусом 3 ищекой 4 установлена сменная распорнаявтулка 10, высота которой определяетрасстояние между передней и заднейщеками, т,е. длину наматываемой катуш-З 0ки 11 на гильзе 12,Оправка к намоточному станку работает следующим образом.На позиции загрузки и съема повораочивают планки 6 на 90 в горизонтальное положение, надевают или снимаютгильзу12 или катушку 11 соответственно. Далее...

Номер патента: 1525763

Опубликовано: 30.11.1989

Авторы: Ермолин, Огородничий, Пирог

МПК: H01F 41/08

Метки: поворота, сердечников, тороидальных, установки

...зубчатыми колесами (блокшестерни) 13, которые, в свою оче редь, входят в зацепление с общимцентральным зубчатым колесом 14, связанным с приводом подачи намоточногостанка, Блок-шестерня состоит из" центральной 15, верхней 16 и нижней17 шестерен, которые подпружинеьпл;относительно центральной шестерни 15с помощью пружин 18 кручения. 40Устройство работает следующим образом. Перед установкой сердечника между роликами 1 подается воздух в полость силового цилиндра 11, шток-рейка совершает поступательное движение и приводит во вращение вал-шестерню 9, которая передает вращение на зубчатый венец 8, Последний воздействует на шестерни 12, закрепленные на рычагах50 4. В результате этого все рычаги 4 синхронно поворачиваются на осях 5, разводя...

Номер патента: 1527289

Опубликовано: 07.12.1989

Авторы: Артамошин, Пасечная, Эйдинов

МПК: C21D 8/12, H01F 1/04

Метки: высококоэрцитивных, железо-хром-кобальт, магнитов, основе, системы, сплавов

...предварительного старения, полученные прииспытаниях на растяжение, представлены в табл, 1.35П р и м е р.1. Образцы сплава 1диаметрами 1 О,1; 10,8; 12,1; 16,4;20,1 и 23,2 мм закалены на однофазный а -твердый раствор с 950 С,предварительно состарены в режимеконтролируемого охлаждения от 640до 595 С со скоростью 7 С/ч, подвергстнуты гидроэкструзии при 20 С наФ 9 мм и отпущены при 595 до495 С,45П р и м е р 2, Образцы сплава 2закалены с 1000 С, состарены от 650до 600 С со скоростью 30 С/ц,отпущены при 600 до 500 С. Остальное тоже, цто в примере 1,П р и м е р 3. Образцы сплава 3. закалены с 1030 С, состарены от 660до 605 С со скоростью 40 С/ч, отпущены при 605 до 505 С, Остальное то же,что и в примере 1.П р и м е р 4. Образец сплава...

Номер патента: 1527671

Опубликовано: 07.12.1989

Авторы: Братус, Долюк

МПК: H01F 27/28

Метки: активная, аппарата, часть, электроиндукционного

...размещенными над изоляцией 2между барьерами 6 изоляции 5,Диэлектрические слои могут бытьвмотаны на одном торце обмотки либона обоих, тогда их торцы 10 размещены под изоляцией 2,Тонкие диэлектрические слои 9 сторцами 10 могут быть введены и в состав слоя 3 изоляции 2 (фиг.2), В стационарном рабочем режиме и при перенапряжениях в изоляциях 2 и 5 и в мес те их соединения действует электрическое поле,Введение тонких слоев 9 с загнутыми в сторону обмотки и размещенныминад (под) изоляцией 2 торцами 10 разделяет путь разряда по диагонали нанесколько участков увеличивая этимэлектрическую прочность в месте соединения изоляций независимо от плотности смыкания слоев 3 изоляции 2с барьерами 6 изоляции 5, что позволяет выполнить зазоры между...

Номер патента: 1527672

Опубликовано: 07.12.1989

Авторы: Калмыков, Липовка, Попов, Хижняков

МПК: H01F 27/42

Метки: постоянного, трансформатор

...с выхода которого поступает на первый вход схемы 10 вьщелениямаксимума.Благодаря тому, что напряжение свыхода схемы 10 вьщеления максимумапоступает через сглаживающий фильтр11 (коэффициент передачи фильтра равен единице) на второй вход схемы55вьщеления максимума, при установившемся значении измеряемого тока напряжение на выходе схемы выделениямаксимума практически равно амплитудному значению напряжения на выходе выпрямителя 9.При увеличении измеряемого токамгновенное значение выпрямленногонапряжения превышает в первый моментнапряжение на выходе сглаживающегофильтра, при этом среднее значениенапряжения на выходе схемы 1 О вьщеления максимума возрастает и, следовательно, напряжение на выходе сглаживающего фильтра возрастает...

Номер патента: 1527673

Опубликовано: 07.12.1989

Автор: Пашковский

МПК: H01F 41/06

Метки: катушек, электрических

...твердого наполните 801527673 2(54) СПОСОБ ИЗГОТОВЛЕНИЯ ЭКИХ КАТУШЕК(57) Изобретение относится к техиол гии электромашиностроения, а именно кспособам изготовления электрическихкатушек с одновременной пропиткой ихэлектроизоляционными материалами свысокотеплопроводным наполнителем впроцессе намотки. Цель изобретения -упрощение процесса изготовления. Этодостигается путем придания изготовленной иэ нескольких проводников ленте, пропитанной злектроиэоляционнымматериалом и частично отвержденнойзигзагообразной формы. Изобретениепозволяет автоматически производитьреверс ленты у края катушки, 3 ил,ля и последующая прокатка ленты между налками 6 для обеспечения высокого качества заполнения и получения гладких поверхностей ленты, После этого...

Номер патента: 1529298

Опубликовано: 15.12.1989

Авторы: Гелашвили, Долидзе, Миндели

МПК: H01F 3/00, H01F 7/06

Метки: однофазного, переменного, электромагнит

...Оттг 04)аэцОГО ПврЕМЕц-рогс тока собирается следующим образом.Часть 6 гагеИтогровода электромагфцта собирается ца оправке цз И-образЕых пластин электротехцеческо стали(тгиг. и 2) затем ца керны 2 и 4ЯГЕ,ОСЕТСЯ К оэ з ВТКИ /ВЫПОЛЕ 1 ЕЕЕЦЫЕ:Ез тоцкостеццой четырехугольной трубыйолучае Тем самым Охваченную часть 6гагегггГОпровода, После этого с двухт:ТОРО НаКЛаДЫВаЮтСЯ МаГЦИтОДИЭЛЕКтРИческее пластины 9 и вслед за ццминеохваченная к.з. витками часть 8И 1-Образных етластиц, фиксируя пакетМЕТОДОМ КПЕттКИ, ЗатЕМ ца СрЕЕтцИЙкерн 3 цасаЕевается Обмоткавозбуждецея,Б другом случае к.з.виток 7 цацот;ится ца средний крен 3. Пластины с р 55 дечегека и якоря штампуют из электрцжеской стял 1 е затем часть этих плас"Гцн покрывают медной...

Номер патента: 1529299

Опубликовано: 15.12.1989

Авторы: Боровский, Лищук

МПК: H01F 41/08

Метки: кольцевого, намотке, поворота, сердечника

...вхо"входом 13 сумматора и выходом счетнокомандного устройства 14 и входом15 "Сброс", соединенным с входом"Пуск" устройства. К входу счетно-командного устройства 14 подключен датчик 5 регистрации числа витков.Задатчнк 8 кода начального шагараскладки провода может быть выполнен, например, в виде кодовых программных переключателей,Задатчик 10 кода приращения шагараскладки провода может быть выполнен, например, в виде запоминающегоустройства и счетчика, выходы кото"рого соединены с адресной шиной запоминающего устройства с произвольнойвыборкой, вход счетчика соответствует управляющему входу, а вход сброс -входу сброс задатчика кода приращения шага раскладки провода,В качестве датчика 5 регистрациичисла витков наиболее...

Номер патента: 1534522

Опубликовано: 07.01.1990

Автор: Подобед

МПК: H01F 7/13, H01H 50/64

Метки: втяжной, электромагнит

...комбинат "Патент", г.ужгород, ул. Гагарина,101 Изобретение относится к электроаПпаратостроению и может быть использовано при создании электромагнитныхмЕханизмов с изменяемым ходом испол 5нительного органа,Целью изобретения является повышение технологичности изготовленияпутем упрощения регулировки хода исполнительного органа, 10На чертеже изображен электромагнит с установленной на нем системойрычагов, общий вид,Электромагнит содержит корпус 1,в котором размещены якорь 2 со стоком 3, неподвижный сердечник 4 и обмотка, приводные рычаги 5 и б,соединенные шарниром 7. Рычаги .5 и 6 соединены шарнирами 8 и 9 со штоком якоря и штангой 10, установленной в корпусе параллельно якорнц на штанге установлена пружина 11, опирающаясяна буртик штанги....

Номер патента: 1534523

Опубликовано: 07.01.1990

Авторы: Нейман, Теребенин, Угаров

МПК: H01F 7/13

Метки: постоянного, электромагнит

...втулки расположены, как показанона фиг,2.При подаче напряжения на обмотку 2 ее магнитный поток замыкается через корпус 1 и последовательночерез кольца 5, 12, 4, 11 и 3 якоряи втулки, поскольку величина зазорово во много раз больше зазора Ь . Вэ".ом положении (точка Р на фиг,4)сила тяги зубцов (кривая 18 нафиг,4) уравновешивает силу тяги отосновных рабочих зазоров (кривая 1955на фиг,4) и результирующее тяговоеусилие электромагнита (кривая 20на фиг,4) равно нулю, т.е. якорь находится в положении неустойчивости равновесия, а суммарная магнитная проводимость потоку обмотки возбуждения - минимальная. При сдвиге якоря, например, в сторону уменьшения зазора 3 сила тяги в основных рабочих зазорах будет больше силы тяги от зубцов якоря и...

Номер патента: 1534524

Опубликовано: 07.01.1990

Авторы: Ладошин, Смагин

МПК: H01F 21/12

Метки: трансформатор, трехобмоточный

...таким образом блок регулировочных обмоток насаживают при сборке 45трансформатора на обмотку 4 и соединяют регулировочные концентры 5 и6 со своими обмотками.Трехобмоточньтй трансформатор работает следующим образом. 50При установке его в энергосистеме в зависимости от длины линии сети среднего напряжения или необходимого уровня напряжения сети пере"ключатель ответвлений (не показан) обмотки 3 .СН устанавливают в соответствующее положение и включаюттрансформатор в сеть, При этом в лю"бом положении переключателя ответвлений обмотки среднего напряжения основная часть обмотки 3 полностью обтекается током нагрузки и обеспечивается равномерное распределение ам"первитков го высоте основной частиобмотки 3 и, следовательно, уменьшаются...

Номер патента: 1534525

Опубликовано: 07.01.1990

Автор: Забелин

МПК: H01F 19/04, H01F 27/28

Метки: выходной, развертки, строчной, трансформатор

...трансформатора посредством продевания одного из краев 7 в окно магнитопровода, края 7 сводятся вместе, охватывая стержень 2, язычки 10 продеваются в отверстие выступов 11, фиксируясь в них.Цилиндр крепления может быть выполнен (фиг, 3) с установленными в55 стойки 8 штырями 12 вместо контактных лепестков 9 для подключения внешней цепи с помощью колодки 13. в отверстия выступов 11, что позволяет без разборки трансформатора снимать и устанавливать дополнительную, обмотку. 2 з.п. ф-лы, 4 ил. Дополнительная обмотка может быть многовитковой (фиг, 4), например иэ трех витков 14, припаянных к штырям 12; штыри вмонтированы в стойки 8 для соединения с внешней цепью колодкой 15, содержащей три пары контактов, из которых к внешней цепи...
