H01F — Магниты; индуктивности; трансформаторы; выбор материалов, обеспечивающих магнитные свойства

Номер патента: 1464222

Опубликовано: 07.03.1989

Авторы: Зайцев, Калинин, Наумов, Пестушко, Цветаев

МПК: H01F 29/06

Метки: нагрузкой, плавным, регулированием, трансформатор

...2, Таким35 образом, при вращении цилиндра 5 с обмоткой 6 эта обмотка всегда соеди" нена параллельно с одной из ветвей дополнительной обмотки или с обеими вместе. Средние точки ветвей дополни" тельной обмотки 4 соединены с зажимом 9 источника питания. Ветви первичной обмотки 3 устройства своими началами также подключены к зажиму 9 ис" точника питания.При вращении цилиндра 5 с обмоткой 6, находящейся в механическом зацеплении с проводом этой обмотки, контакт 10, в зависимости от направления вращения перемещается к началу или к концу обмотки 6. В первом слу чае напряжение, снимаемое с контакта 10, возрастает, во втором случае - снижается.Контакт 10 является выходным зажимом устройства, с которого снимается регулируемое по...

Номер патента: 1464223

Опубликовано: 07.03.1989

Автор: Боровов

МПК: H01F 41/08

Метки: кольцевые, намотки, провода, сердечники

...датчик 12 также электрическисвязан со счетчиками числа витковнамотки. Провод 2 выходит из шпулив точке 13.4 ОУстройство работает следующим образом,Кольцевой сердечник 14 устанавливают в поворотном столике (не показан). Запас провода в виде спирали 45заправляют в каркас шг.ули 1, конецпровода 2 пропускают через конус натяжения и выводят из шпули через направляющее отверстие в точке 13 выступающую резьбовую цилиндрическую 50ступень конуса натяжения свинчиваютс противоположным торцом пружинногокаркаса шпули 1, Конец провода 2 закрепляют на кольцевом сердечнике 14,при этом точка 13 шпули 1 должна 55быть расположена в центре сердечника14 (фиг,1). Начинается: процесс намотки. С помощью механизма 7 возвратнопоступательного перемещения скоба 6...

Номер патента: 1467578

Опубликовано: 23.03.1989

Авторы: Абкарян, Онищенко, Поляк-Брагинский, Свищев

МПК: H01F 7/18

Метки: механизмом, приводным, электромагнитным

...8 положения якоря формируется напряжение, 1467578наличие которого на втором входе формирователя 3 задания уменьшает на напряжение на выходе перестраиваемого источника 2 питания до напряжения удержания якоря, те, как только начинается движение якоря электромагнита, ток, проходящий через него, начинает уменьшаться до уровня удержания. Величина тока, при котором 1 О начинается перемещение якоря электромагнита, однозначно определяется величиной зазора между якорем и сердечником электромагнита, т.е, ходом якоря и тем усилием, которое препят ствует перемещению якоря, для тормоза - это усилие возвратной пружины. Если ход якоря или усилие возвратной пружины превышает норму, ве" личина тока, проходящего через элек" тромагнит, превысит...

Номер патента: 1467579

Опубликовано: 23.03.1989

Авторы: Братчиков, Лавров, Подковырин, Смирнов

МПК: H01F 10/13, H01F 41/22

Метки: гексаферритовой, композиционный, материал, пленки, текстурированной

...проводились на измерителе КСВН и ослабления Р 2-69 при помощи измерительной камеры, которая представляет собой отрезок прямоугольного металлического волновода сечением 3,6 х 1,8 мм, верхняя стенка которого свободно перемещается отно" 45 сительно канала волновода в направлении, перпендикулярном оси канала волновода. Гиромагнитнаяпленка наносится на поликоровый вкладьпп 0,31,630 мм, который приклеивается к верхней крьппке волновода перпендикулярно к ней. Крьппка устанавливается на волновод и при помощи микрометрического винта располагается так, чтобы гиромагнитный резонатор (пленка ) оказался точно в области с круговой поляризацией СИ 1-маг" нитного поля в волноводе. Точность Формула изобретений1. Способ .изготовления гексафер"...

Номер патента: 1467580

Опубликовано: 23.03.1989

Авторы: Музюкин, Пятенко, Тюрин

МПК: H01F 13/00

Метки: размагничивания

...также качества размагничивания.На чертеже показана функциональная схема устройства,Устройство для размагничиваниясостоит из электромагнита 1 с перемещающимся полюсом 2 и катушками 3.На полюсах электромагнита 1 черезнемагнитные термо- и электроизоляционные прокладки 4 закреплены графитовые электроды 5, которые соединены с регулируемым источником 6тока. Катушки 3 электромагнита 1подключены к источнику 7 знакопеременного затухающего тока. В рабочемобъеме электромагнита устанавливается,и закрепляется размагничиваемыймагнит 8 из материала КС 37.Устройство работает следующим образом.Магнит 8 закрепляют в рабочем зазоре электромагнита 1 и включают регулируемый источник 6 тока. Черезиспытуемый образец протекает ток инагревает его до заданной...

Номер патента: 1467581

Опубликовано: 23.03.1989

Автор: Карелов

МПК: H01F 13/00

Метки: импульсного, многополюсного, намагничивания

...концентрично своей осевой линии. 1 ил,2или концентрично своей осевой линии и экранирующих колец, расположенных в зоне лобовых частей зигзагообразной обмотки (не показаны).Устройство работает следующим образом.Ротор устанавливается в рабочую зону 2 устройства, образованную внут- ваа ренним диаметром зигзагообразной обмотки. Посредством выводных концов устройство подключают к импульсной . 3намагничивающей установке, При разряде через зигзагообразную обмотку, с интенсивно оребренную по наружной поверхности, протекает намагничнвающий импульсный ток, направление кото" рого от полюса к полюсу меняется реверсивно, В результате изменения направления намагничивающего импульсного тока от полюса к полюсу устрой.Олийнык Соста Техре Редактор...

Номер патента: 1467582

Опубликовано: 23.03.1989

Автор: Волков

МПК: H01F 27/24

Метки: магнитными, ортогональными, полями, трансформатор

...в частности к трансформато".ь.рам с ортогональными магнитными полями, и может быть использовано дляпитания устройств автоматики и управления.Целью изобретения является уменьшение потерь на вихревые токи и по .вышение установленной мощности. 10На фиг, 1 приведена конструкциятрансформатора; на фиг. 2 - то же,вид сбоку,Трансформатор содержит замкнутыйполый сердечник 1 и две пары обмоток,15причем первая пара 2, содержащая пер"вичную и вторичную обмотки, уложенав полость сердечника, а вторая пара3 намотана поверх сердечника. Сердечник выполнен из ленточного магнитного материала в виде четырех трубчатых стержней 4-, соединенных торцами 8, скошенными под углом 45Каждый стержень собран из двух симметричных частей 9 и 10,...

Номер патента: 1467583

Опубликовано: 23.03.1989

Авторы: Белецкий, Савченко, Чайка

МПК: H01F 27/28

Метки: мощных, обмотка, силовых, трансформаторов

...катушечная обмотка для мощного силового трансформатора намотана на рейки 1, расположенные по окружности, через одинако- .вые пролеты проводом 2. Каждая катушка, не подсоединяемая к отводам, 20соединена с нижележащей и вышележащей катушками внутренними перехода"ми 3 или наружными переходами 4, выполненными соответственно с меставнутреннего или наружного крайнего 25провода катушки.Внутренний и наружный переходы,служащие выходом и входом одной итой .же параллели, разнесены на окружности на некоторое число пролетов, 30называемое недоходом Б. Каждая параллель при этом совершает неполное(дробное) число витков, а часть катушки по окружности имеет уменьшениерадиального размера (провал) на толщину одного провода (а не двух,...

Номер патента: 1467584

Опубликовано: 23.03.1989

Автор: Гельбак

МПК: H01F 41/06

Метки: звуковых, катушек, намотки, преобразователей, электромеханических

...работа устройства происходит по программе командоаппарата 8, который приводит в действие механизмы устройства включением электромагнитов или приводов. Фиксатор 20 отходит влево (фиг, 1) нитеводитель входит в отверстие 2, фиксатор 20 идет вправо и входит между нитеводителем 12 и проводом 22 и прижимает провод к оправке 1. Нитеводитель 1 2 выходит из отверстия 2. Нож 32 отходит влево, Включаются сцепные муфты 11 и 15, разъединяются однооборотная муфта 16 и Фиксатор 1 О оправки. Включаются первый счетчик 6 оборотов и наматывается первый слой провода на оправку 1 справа налево. Перед окончанием намотки первого слоя провода резервуар 28 с клеем поднимается, и ролик 30 наносит клей на провод, После намотки84 провода. з 14675 первого...

Номер патента: 1468663

Опубликовано: 30.03.1989

Авторы: Анненков, Ауслендер, Белов, Грибков, Новиков, Притулов, Соколов, Сурага, Суржиков

МПК: B22F 3/24, C04B 35/26, H01F 1/10 ...

Метки: ферритов

...использовали шихту двух составов: для литиевого феррита, содержащую, мас, : ЕьСО, 10,71; ТхО 13,0;МпСО 2,66; Еп 0,3,8; В 1 Оз 0,22;Ге Оостальное, для, марганцевогоферрита,.содержащую, мас. ,: МпО 3,3;МяО 22,9; ТО 9,2; ГеОй остальное.Кольцевые ферриты прлучали спеканием заготовок в термопечах по следующим режимам. для литиевого феррита - при скорости разогрева 50 град/чдо 1050 С и выдержке б ч,для марганцевого феррита - при скорости разогрева 75 град/ч до 1300 С и временивыдержки 12 ч.Значение температуры Кюри дляолитиевого феррита 410 С для маргано1цевого 270 С,Радиационно-термическую обработкуферритовых изделий проводили следующим образом.Ферритовые изделия помещали наподставку из шамотного кирпича. Поверхность шамота располагали...

Номер патента: 1469524

Опубликовано: 30.03.1989

Авторы: Марьянский, Сухоруков

МПК: H01F 27/24, H01F 27/36

Метки: помехоразделительный, трансформатор

...10На чертеже показана конструктивная схема устройства.Трансформатор содержит магнитопровоц 1, на стержнях 2 и 3 которого расположены первичная 4 и вторичная 5 15 обмотки. Экраны 6 и 7 обмоток и общийэкран 8 трансформатора охватывают криволинейные части 9 ярма и выполнены в виде двух замкнутых полостей1 О и 11 с общей стенкой, снабженной 20 отверстием 12. Через это отверстие проходят сближенные на минимальное расстояние части ярма 13.Устройство работает следующим об" разом. 25Первичная обмотка 4 подключается к источнику, обмотка 5 - к нагрузке. Высокочастотные помехи, замыкающиеся через проходные емкости между обмотками, ослабляются экранирующим дей ствием общей стенки 8 и размещением обмоток на разных стержнях 2 и 3 магнитопровоца...

Номер патента: 1470403

Опубликовано: 07.04.1989

Автор: Смирнов

МПК: B21F 11/00, H01F 41/00

Метки: проводов, резки

...пружиной 20. На обращенной к вкладышу 13 стороне ножа 17 установлентолкатель 21. Пружиной 20 толкательподжат к криволинейной поверхности22 корпуса 11 и образует с ним кулачковый механизм. На вкладыше 13 установлен рычаг 23, который подпружиненк корпусу 11 пружиной 24. Рычаг 23связан тягой 6 со штоком 4 приводного механизма 2. Тяга 6 огибает направляющие ролики 9. В исходном состоянии ножи 14 и 17 располагаются50ниже каркасов 25 катушек, установленных на барабане 26 намоточного автомата, причем плоскости сопряжения ножей находятся в горизонтальном положении, Количество и место расположе-,ния ловителей 15 и 18 провода с режу 55щими кромками 16 и 19 на ножах 14 и17 соответственно зависят от коли-чества наматываемых проводом 27 секций на...

Номер патента: 1471227

Опубликовано: 07.04.1989

Авторы: Серебрин, Шевченко

МПК: H01F 7/18, H01H 47/32

Метки: постоянного, форсированного, электромагнитом

...току притяжения электромагнита, на выходе компаратора 7 скачком возникает30 положительное напряжение, котороепереводит триггер 15 в состояние,при котором на его выходе появляется положительное напряжение, На выходе логического элемента И 16 появляется положительный потенциал, силовые, ключи 2 и 3 открываются, в ф обмотке электромагнита начинает протекать экспоненциальный,нарастающий токВ момент, когда ток возбуждениядостигает, заданного уровня (токавключения) и превьппает его на малуювеличину, напряжение на резисторе 4также превьппает напряжение на резисторе Я, выходное напряжение компаратора 7 скачком падает до нуля,Силовой ключ 3 запирается.Ток возбуждения электромагнитаспадает по экспоненте, протекая через силовой ключ 2,...

Номер патента: 1471228

Опубликовано: 07.04.1989

Автор: Карих

МПК: H01F 41/02

Метки: автомат, магнитопровода, пакета, сборки

...и дополнительный выталкиватель 9, установленный в основной и выше его на 0,8-0,9 толщины пластины пакета.Основной выталкиватель может по ступательно перемещаться под действи ем поршня-штока 10, имеющего сквозное отверстие. Поршень-шток 10 смонтирован в цилиндре 11, в котором образует две 45 полости 12 и 13, разделенные поршнем.Дополнительный выталкиватель 9 соединен с поршнем-штоком 14, проходящим через центральное отверстие поршня-штока 10 основного выталкивателя 50 8. Поршень-шток 14 дополнительного выталкивателя 9 перемещается в цилиндре 15, где образует полость 16, находящуюся под постоянным давлением воздуха из сети, Усилие давления воз духа на поршень-шток 10 должно быть больше, чем на поршень-шток 14,Автомат работает...

Номер патента: 1472956

Опубликовано: 15.04.1989

Автор: Свинцов

МПК: H01F 7/16

Метки: включения, постоянного, форсированного, электромагнита

...с замыкающим контактом (ключом) 9управления включена обмотка 10 электромагнита. Последовательно с диодом 3 включен конденсатор 11, Последовательная цепь состоит из резистора 12 и диода 13, которые включенымежду точкой 14 соединения конден"сатора 11 и диода 3 и точкой 15 соединения обмотки 10 и замыкающегоконтакта 9 управления.Устройство работает следующимобразом. В течение следующего полупериода напряжения источника конденсатор 11 лишь незначительно разряжается через диод 13, достаточно большое сопротивление резистора 12, обмотку 10 и диод 4, В этот полупериод напряжения источника основная доля тока, потребляемого обмоткой 10, протекает от клеммы 1 через диод 5 контакт 9,диод 4 и замыкается на клемму 2. В очередной...

Номер патента: 1472957

Опубликовано: 15.04.1989

Автор: Свинцов

МПК: H01F 7/18

Метки: встроенным, выпрямителем, контактора, приводной, электромагнит

...размыкания контакта 24 управления в режиме удерживания осуществляется питание обмотки 18 однополупериодно випрямленним напряжением. Так,.потребляемый обмоткой 18 из сети, протекает из зажима 5 через клемму 15, обмотку 18, третий диод 21, замкнутый вспомогательный контакт 23 и размыкающий контакт 22 управления, В последующий полупериод диод 21 закрыт и ток в обмотке 18 замыкается по диоду 13, При этом уменьшающийся в обмотке 18 ток, а следовательно, и уменьшающийся в магнитной системе поток вызывает протекание в обмотке 17 тока, препятствующего уменьшению магнитного потока в системе, Это способствует уменьшению пульсации электромагнитной силы и увеличению минимального ее значения, что позволяет.в свою очередь уменьшить мощность.,...

Номер патента: 1472958

Опубликовано: 15.04.1989

Авторы: Бландова, Кафафов, Красноперов

МПК: H01F 17/04

Метки: дроссель

...с нанесенными печатными полосками формирует витки обмотки 2 и 3 ЗОпутем соединения концов полос в окне б, выполненном в гибкой диэлектрической подложке 5, Между обмотками 2 и 3 имеется изолирующая прокладка, 35Таким образом, по сравнению с прототипом, предлагаемая конструкциядросселя позволяет повысить удельно 3объемную характеристику (Ы /см ),так как гибкая изоляционная подложка 40охватывает сердечник таким образом,что выполняет две Функции: своейвнутренней частью изолирует сердеч ник, а внешней - формирует витки обмотки, 45Кроме того увеличивается индук-,тивность и уменьшается поле рассеяния дросселя за счет более плотногоприлегания обмотки к сердечнику,2исключается трудоемкая операция изоляции сердечника, так как эту функцию...

Номер патента: 1472959

Опубликовано: 15.04.1989

Авторы: Гелясин, Комар, Лалетин, Луцько, Михневич

МПК: H01F 21/06

Метки: ферровариометр

...магнитную проницаемость; б) часть его,находящаяся в катушке, имеет максимальную, а снаружи - минимальнуюмагнитную проницаемости.В случае " о "изменение индуктивности суммируется: при увеличении(уменьшении) коэффициента заполненияувеличивается (уменьшается) проницаемость части сердечника, находя-.щейся в катушке в результате того,что в катушку входит (выходит)часть сердечника имеющая 55магнитную проницаемость больше тойчасти сердечника, что в катушке,В случае "В"изменение индуктивностивычитается так, как -ая часть сердечника имеет магнитную проницаетмость меньше, чем часть сердечника, находящегося в катушке. Следовательно, в первом случае относительное изменение индуктивности при изменении положения сердечника больше, аво втором...

Номер патента: 1472960

Опубликовано: 15.04.1989

Автор: Хайрюзов

МПК: H01F 17/02, H01F 21/12

Метки: индуктивный, элемент

...номинальных значений индук тивностей секций производится, например, таким образом, что номинальные значения индуктивностей зашунтированныхсоседних секций, начиная с младшей, относятся друг к дру гу, как элементы геометрической прогрессии со знаменателем 5, = 0,5 ++ - где Ы - технологический раз 2брос (допуск). Цифрами 3,4 обозначены выводы обмотки,Перерезанием подгоночных петельувеличивают индуктивность ступенями,номинальные значения которых составляют геометрическую прогрессию сооСзнаменателем= 0,5 +Расчетное значение каждой подгоночной секции выбирают равным ееноминальному значению, умноженному1на в . При таком выборе наиболь 1 +Ы:шая возможная величина действительного значения подгоночной ступенине превзойдет при данном...

Номер патента: 1474066

Опубликовано: 23.04.1989

Авторы: Мотрук, Нестеренко, Савчук

МПК: B66C 1/04, H01F 7/06

Метки: магнитное, подъемное

...уравнением 1 =4 аЬ/а+Ь,где а и Ь - соответственно ширина ивысота магнита. При наличии тока вобмотках катушки происходит намагничивание магнитов и улавливание перемещаемого изделия. Освобождение изделия после его перемещения осуществляется отключением тока в катушках,что вызывает саморазмагничивание манита за счет больших потоков рассеивания, связанных с его длиной.2 ил. а и Ь соответственно вы от магнита,Например, для керамических магнитов марки 22 БА 220 размерами а=64 "10 м, Ь=84 1 О м 1 м=145 10 м. Ве личина индукции на рабочем торце устройства при толщине центрапьног магнитопровода 8, =28 10 м и боковы 0 =1410 м, катушке, намотанной в-эчетыре слоя проволокой диаметром 0,7 мм, и токе 1 А составляет В=1474066 Формула...

Номер патента: 1474749

Опубликовано: 23.04.1989

Авторы: Качанов, Клименко, Поляков

МПК: H01F 5/02

Метки: катушка, электрическая

...3 полуцилиндром, , а шайба 2 составляет единое целое с трубчатой деталью 4, сердечник 5 с продольным пазом 6 20 и сквозным отверстием 7, для крепления сердечника 5 на внутренней поверхности трубчатых частей 3 и 4 имеется по одному продольному ребру 8, а торцевая поверхность трубчатой час ти 4 имеет скос 9. Средний размер скоса 9 трубчатой части 4, выступающей над плоскостью шайбы 2, равен а)2 т.е. половине ширины окна для намотки провода, а продольное ребро 30 8 расположено посередине между наиболее высокой 10 и наиболее низкой 11 частью скоса 9 При сборке каркаса трубчатые части 3 и 4 насаживают на металлическуюдеталь 5 таким образом, чтобы ребро 8 вошло н паз 6, затем производят намотку катушки.Если торцы трубчатых частей 3 и 4...

Номер патента: 1475773

Опубликовано: 30.04.1989

Авторы: Богдан, Левин

МПК: B22F 3/12, H01F 1/10

Метки: анизотропных, магнитов, постоянных, ферритовых

...от массы порошка. Затем полуенную смесь прессовали в магнитномполе напряженностью 600 кА/м напрессе модели 291 П в пресс-формедля мокрого прессования, в которойпроисходила ориентация частиц и одновременное обезвоживание до влажности б мас.%.Удельное давление прессования составляло 0,28 тн/см . Полученные прессовки сушили в сушильном шкафу при.150 С до влажности 1-2 мае.%. Зао 50тем прессовки измельчали на бегунах ЛБ.Данную партию использовали дляполучения Ферритовых магнитов поизвестному способу.55Вторая часть порошков каждой партии сушилась в сушильном шкафу втечение 4 ч при 180 фС, Затем высушенный порошок подвергался классификации в воздушно-центробежном классификаторе 1 ВЦК) конструкции НИИ прикладной математики и механики...

Номер патента: 1476539

Опубликовано: 30.04.1989

Авторы: Семенихин, Усталов

МПК: H01F 13/00

Метки: магнитов, переключателей, поляризованных, постоянных, размагничивания

...напряжения срабатывания.Устройство для осуществленияспособа размагничивания постоянныхмагнитов поляризованных переключателей (фиг. 2) включает формирователь 1 пилообразного напряжения,анализатор 2, формирователь 3 постоянного напряжения, блок 4 управления, формирователь 5 нарастающихимпульсов и размагничивающую катушку 6.Блок 4 управления имеет три выхода, которые соединены с формирователем 1 пилообразного напряжения,первым входом анализатора 2 и формирователем 5 нарастающих по амплитудеимпульсов размагничивания, причемпоследний соединен с размагничивающейкатушкой 6. Формирователь 1 пилообразного напряжения имеет два выхода, один иэ которых соединен с 10 15 20 25 30 35 40 вторым входом анализатора, другой с обмоткой переключателя...

Номер патента: 1476540

Опубликовано: 30.04.1989

Автор: Ротштейн

МПК: H01F 19/08, H01F 21/08

Метки: импульсный, трансформатор

...образом.Импульс на первичной обмотке 5 25 формируется путем разряда накопительного конденсатораВысоковольтный импульс, формируемый вторичной обмоткой, имеет амплитуду Б и длительность. Параметры импульса, не обходимые для поджига импульсной лампы, устанавливаются в процессе изготовления трансформатора путем выбора толщины А и длины 1 обмотки 2 управления. Обмотка управления в виде35 короткозамкнутого витка может быть, в частности, изготовлена путем электрохимического осаждения меди на поверхность стержневого сердечника. Изменение параметров Д и 1 обмотки 40 управления в пределах 0 ( 1 6 Ь и 0а с а- а,/2, где Ь - длина сердечника; о- диаметр первого слоя обмотки; б с - диаметр сердечника, приводит к изменению коэффициента 45 связи...

Номер патента: 1476541

Опубликовано: 30.04.1989

Авторы: Литвиненко, Сижук

МПК: H01F 38/20

Метки: дифференциальный, трансформатор

...ферритовый магнитопровод (сердечник), состоящий из двух ферритовых чашек 1, между кото рыми симметрично к ферритовым чашкам устанавливаются диэлектрические прокладки 2 и катушка трансформаторй, состоящая из двух секций 3 дифференциальной первичной обмотки, намотка которых выполнена в противоположных направлениях с.равным числом витков. Между секциями первичной обмотки расположена вторичная обмотка 4, выполненная в виде плоской спирали 30 (фиг, 2 и 4), и две диэлектрические прокладки 5 (фиг, 1), в одной из которых выполнена прорезь для укладки начального вывода вторичной обмотки. 35Расположение вторичной обмотки между дифференциальными полуобмотками первичной обмотки, намотанными в противоположные стороны с равным числом витков,...

Номер патента: 1476542

Опубликовано: 30.04.1989

Авторы: Иванков, Кужеков, Цыгулев

МПК: H01F 38/32

Метки: трансформатор

...периодической ., составляющим первичного тока , Приэтом периодический поток замыкаетсяпо правому стержню, апериодический -по левому. 35Трансформатор тока работает следующим образом,В установившемся режиме при протекании по первичной обмотке 2 (ч,)синусоидального тока х создается 40МДС .ъ , поц действием которой создается поток Ф. Этот поток распределяется между крайними стержнямиобратно пропорционально их магнитным сопротивлениям. Магнитное сопротивление левого стержня для периодического потока велико, так как наведенный в короткозамкнутой обмоткеток создает поток, вытесняющий потокф, из левого стержня. Правый стержень имеет небольшой магнитный заэор, поэтому магнитное сопротивление правого стержня для периодического потока невелико и...

Номер патента: 1476543

Опубликовано: 30.04.1989

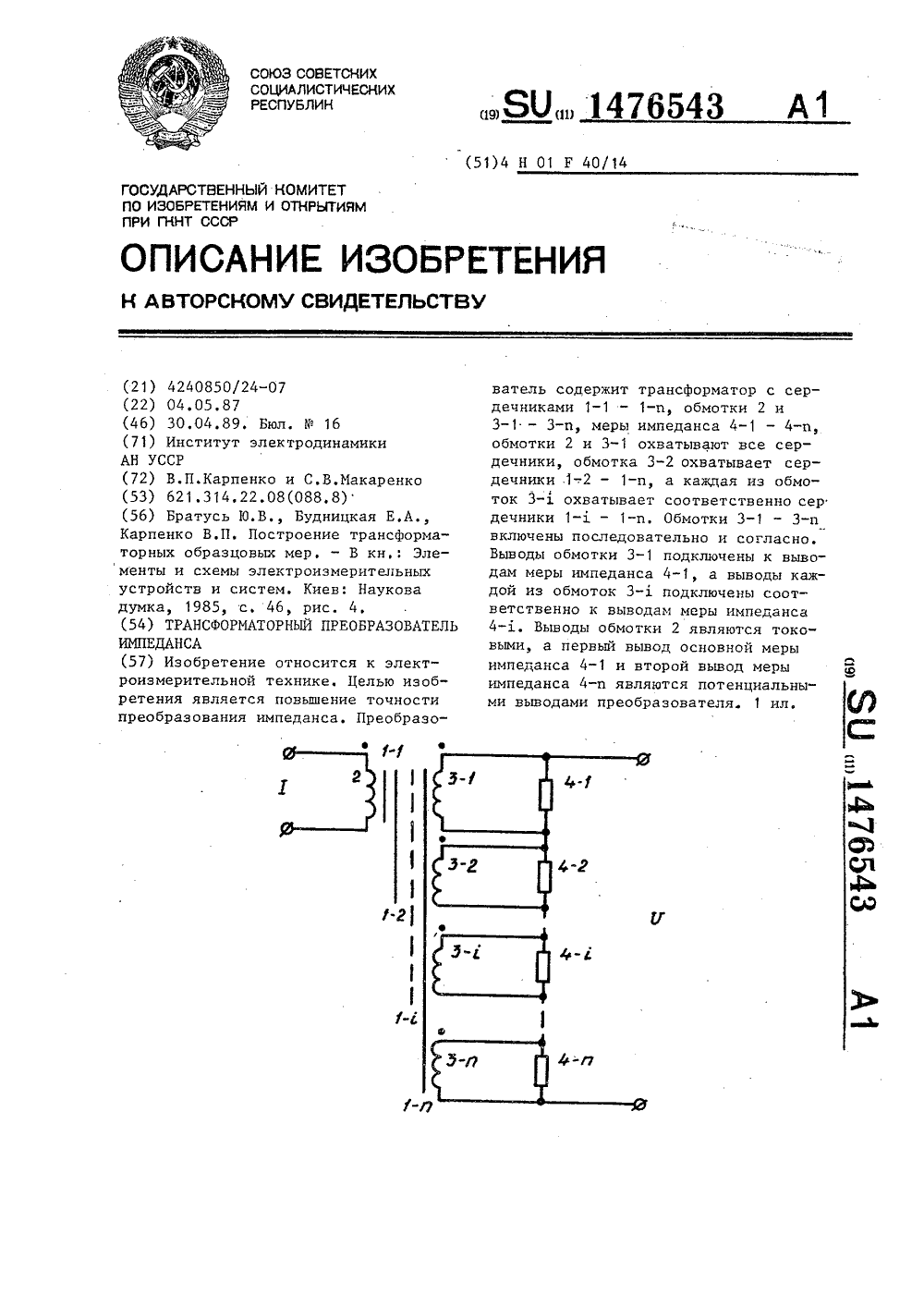

Авторы: Карпенко, Макаренко

МПК: H01F 27/42

Метки: импеданса, трансформаторный

...току во вторичной обмотке 3-1, и тока намагничивания сердечников трансформатора.Поскольку пропорциональность между первичным и вторичным токами не выполняется из-за наличия в первичной обмотке тока намагничивания; то при съеме напряжения с выводов меры 4-1 импеданса (при определении эквивалентного сопротивления преобразователя) возникает соответствующая погрешность.Для компенсации этой погрешности применяются дополнительные сердечники 1-2 - 1-и, дополнительные вторичные обмотки 3-2 - 3-и и дополнительные меры 4-2 - 4-и импеданса.Сердечник 1-2 охвачен тремя обмотками: первичной 2 и вторичными 3-1 и 3-2.Этот сердечник размагничивается токами этих вторичных обмоток (3-1 и 3-2), и в обмотке 3-2 наводится ток, равный разности...

Номер патента: 1478260

Опубликовано: 07.05.1989

Авторы: Бабушкина, Долгих, Федюкина

МПК: H01F 1/08

Метки: магнитострикционных

...с использованием меди в качестве упрочняющей добавки. Исходную шихту составаэ( хРе(2 = 0; 0,05; 0,10; 0,15;6,20; 0,25; 0,30) помещают на водоохлаждаемый медный под камеры электродуговой печи с нерасходуемым вольфрамовым электродом. Используют изложницу цилиндрической формы, внутреннюю поверхность которойвыстилают медной фольгой толщиной 50 мкм таким образом, чтобы она плотно прилегала к поверхности. Инертную атмосферу в печи создают откачкой форвакуумным насосом и последовательной трехкратной промывкой аргоном, После 50 двойного электродугового переплава исходной шихты закристаллизованный слиток помещают на изложницу и расплавляют с помощью электрической дуги для разливки в изложницу. При взаимодействии расплава с медной фольгой на...

Номер патента: 1479963

Опубликовано: 15.05.1989

Авторы: Бабаев, Гриднев, Домницкий, Золочевский, Кошевой, Майборода, Прилипко, Светличный, Соболев, Соколов

МПК: H01F 13/00

Метки: железнодорожных, колесных, объектов, пар, размагничивания

...по участкам рельсов 2 и 3, которые являются полюсными элементами сердечника 4 двухполюсного электромагнита, совершая при качании вращательно-поступательное движение. 20 При этом замыкается магнитная цепь: сердечник 4 - электроизолирующие прокладки 5 - полюсные элементы (рельсы 2 и 3) - колесная пара 1, через колесную пару начинают протекать 25 магнитные силовые линии. Обмотка 6 электромагнита запитывается таким образом, чтобы в колесной паре создавалось знакопеременное во времени магнитное поле, частота которого дол жна быть на порядок больше частоты вращения колесной пары при максимальной скорости движения. тельно, в процессе движения происходит полное размагничивание колесной пары 1.Способ размагничивания позволяет размагничивать...

Номер патента: 1479964

Опубликовано: 15.05.1989

Авторы: Кочкин, Шунин

МПК: H01F 38/14

Метки: вращающийся, объект, передачи, электроэнергии

...подвижную 2 части, на которых крепятся неподвижный 3 и подвижный 4 магнитопроводы. Неподвижная первичная обмотка 5 установлена на прямолинейной неподвижной части магнитопровода 3. Выводы 6 обмотки 5 подключены к источнику электроэнергии. Подвижная вторичная обмотка 7 жестко закреплена на подвижном магнитопроводе 4 и через выводы 8 подключена непосредственно к потребителю энергии в подвижной части устройства. Подвижный магнитопровод 4 установлен соосно с подвижной частью 2 устройства.Устройство работает следующим образом,нально коэффициенту трансформации устройства.Расположение обмотки 7 концентрично обмотке 5 позволяет уменьшить габариты,устройства вследствие уменьшения индуктивного сопротивления рассеяния. формула и з обретения1....
