H01F — Магниты; индуктивности; трансформаторы; выбор материалов, обеспечивающих магнитные свойства

Номер патента: 860149

Опубликовано: 30.08.1981

Авторы: Павлов, Пестряева, Фишлер

МПК: H01F 27/28

Метки: преобразовательный, трансформатор

...состоит из сетевой1 и вентильной 2 обмоток. Вентильиая обмотка содержит две части 3 и4, соединенные в звезду, и две частио5 и 6, соединенные в треугольник,расположенные по высоте друг под другом и переплетенные между собой. Всечасти вентильной обмоткИ разделенына группы катушек 7 и 8, 9 и 10,11и 12, 13 и 14, которые гальваническисвязаны между собой и расположеныдруг от друга на расстоянии, равномвысоте группы катушки. В частном случае не группы катушек, гальваническисвязанные между собой, может бытьразделена одна пара частей.(фиг. 2).Преобразовательный трансформаторработает следующим образом,Индуктивное сопротивление коммутации трансформатора, равное сопротивлению при коротком замыкании всехчастей вентильной обмотки,...

Номер патента: 860150

Опубликовано: 30.08.1981

Авторы: Лоханин, Машошин, Суханов

МПК: H01F 27/30

Метки: активная, трансформатора, часть

...витков в катушках, а такжеснижение трудоемкости изготовления20обмоток.Для достижения указанной цели визвестной активной части трансформатора, содержащей обмотку, состоящую иэ катушек, намотанных из витков,межкатушечные и межвитковые охлаждающие каналы, выполненные изоляционными прокладками, межвитковые прокладки выполнены в виде сочлененнойполосы, состоящей из замковых прокладок, в верхней части которых выполнен Фигурный выступ, в нижней -такой же по форме вырез, а в среднейотверстие, в котором размещены межкатушечные прокладки.На Фиг. 1 изображены обмотка и мас- Злобарьерная главная изоляция, разрез;на Фиг. 2 - сочлененная полоса, образующая межвитковые каналы и соединенная с межкатушечными прокладками;на фиг, 3 - варианты выполнения...

Номер патента: 860151

Опубликовано: 30.08.1981

Авторы: Иоффе, Шумляев

МПК: H01F 27/30

Метки: аппарат, индукционный

...обмотки, основание и стяжнуюленту, снабжен закладной пластиной,основание выполнено с выступами, вкоторые входит закладная пластина,а стяжная лента заведена с натягоммежду выступами, закладной пластиной и магнитопроводом.На фиг. 1 изображены узлы и детали аппарата; на фиг. 2 - аппаратв предварительно собранном виде;формула изобретения 1. Патент ФРГ В 1205614,кл, 21 д , 48, 1965.2Радиодетали, радиокомпонентыи их расчет. Под ред. А.В. Коваля,М "Советское радио", 1977, с. 148.рис, 4-19 б,3 86015 нв фиг, 3 - то же, со стяжкой лентой и деталями, окончательно собранными в замок.Индукционный аппарат содержит разрезной ленточный магнитопровод1 с обмоткой 2, клеммник 3, .основание 4 с отогнутыми выступами 5, ленты 6 с отогнутыми концами...

Номер патента: 860152

Опубликовано: 30.08.1981

Автор: Морозов

МПК: H01F 29/02

Метки: автотрансформатор, регулируемый

...обмоток.Автотрансформатор содержит Ш-образный сердечник 1, крайний стержень 2, первичную обмотку 3, крайний.стержень 4, вторичную обмотку 5, магнитный янунт 6, немагнитную пластину7, средний стержень 8, ярмо 9, понижающую обмотку О.Автотрансформатор работает следующим образом.Если напряжение в питающей сетиравно номинальному, например 220 В,то в этом случае шунт 6 должен находиться в своем среднем исходномположении (фиг. ), при которомнемагнитная пластина 7 закрываетопределенную часть поперечного сечения ярма 9 крайнего стержня 4, накотором .расположена вторичная обмотка 5, а поэтому величина магнитногопотока пересекающего вторичную обмотку 5, достаточна для возбужденияв ней выходного напряжения 220 В,а . остальная часть магнитного...

Номер патента: 860153

Опубликовано: 30.08.1981

Авторы: Синиоя, Теллинен, Ярвик

МПК: H01F 29/14

Метки: реактор, управляемый

...Изменяя величину тока подмагничивания, можно регулировать сопротивление трехфаэной обмотки. В схеме включения и расположения обмоток 3, 4 и 5 (фиг. 2) электромагнитная связь по постоянному току ж- ду трехфазной обмоткой и обмоткой подмагничивания отсутствует.Ф 4Компенсация четных гармоник в кривой потребляемого из сети тока осуществляется за счет того, что в схеме по фиг. 1 они циркулируют внутри 5.параллельно соединенных секций каждойфазы частей 3 и 4 трехфазной обмотки, В схеме по фиг. 2 четные гармоники в кривой потребляемого иэ сетитока отсутствуют вследствие того, чтопри последовательном соединении секций каждой фазы 3 и 4 в магнитопроводе создается вынужденный режим намагничивания по четным гармоникам, прикотором они...

Номер патента: 860154

Опубликовано: 30.08.1981

Автор: Гребан

МПК: H01F 38/08

Метки: сварочный, трансформатор

...магнитопровода по разные стороны от подвижной обмотки установлены дополнительные обмотки, выполненные с одинаковым числом витков и подключенные последовательно с неподвижной обмоткой, при этом дополнительная обмотка, расположенная ближе к ярму, включена встречно с неподвижной обмоткой, а вторая дополнительная обмотка вклю.чена согласно с последней. На фиг. 1 изображена схема предлагаемого сварочного трансформатора; на фиг. 2 - электрическая схема соединения обмоток.Сварочный трансформатор содержит двухстержневой магнитопровод 1 с размещенными на нем неподвижной 2 и подвижной 3 обмотками. Вплотную к неподвижной обмотке 2 размещена и включена согласно с ней дополнительная обмотка 4. Дополнительная обмотка 5 включена с неподвижной...

Номер патента: 860155

Опубликовано: 30.08.1981

Авторы: Декснис, Усков, Черняускас

МПК: H01F 41/04

Метки: катушек, намотки, электрических

...17 укладывают одним витком на тормозной ролик 5, обеспечивая сцепление с поверхностью этого ролика. Далее провцд через ролик 18, являющийся направляющим элементом, укладывают на ролик 4 компенсационного рычага 3 и заправляют на наматываемую катушку (не показана) . Создание требуемого натяжения провода производят посредством регулирования пружины 32 при помощи гайки 34, а регулирование усилия торможения подачи провода производят посредством выставления груза 16 на штанге 15 Г-образного поворотного рычага 13.,При увеличении натяжения:провода в процессео намотки компенсационный рычаг 3 поворачивается вокруг своей оси против часовой стрелки и через тягу 31 посредством упора 40 обратной связи поворачивает штангу 15 против часовой стрелки....

Номер патента: 860156

Опубликовано: 30.08.1981

Автор: Чандацкий

МПК: H01F 41/08

Метки: кольцевых, намотки, сердечников, станок

...сердечник 24 закреплен в держателе станка (не показан) .Станок работает следующим образом,Запас провода 3 в виде однослойной спирали, имеющей наружный диаметр 1,2 мм, надевают на гибкую нитьшпули 4, Шпулю 4 пропускают черезотверстие сердечника 24, скрепляютв замок 9 и устанавливают на ролики 5 и 6. Роликом 8 натяжного устройства 7 регулируют натяжениешпули 4, необходимое для ее вращенияот привода станка (не доказан) . Изспирали на каркасе 10, прилегающейк конусу 11, развертывают часть провода 3 и закрепляют провод на сер"дечнике 24. Далее регулируют усилиеподжатия щечки 18 к щечке 17, которое должно быть минимально необходимым для обеспечения направленияпетли провода 3 в зону намотки, Затем приводят во вращение шпулю 4в...

Номер патента: 860157

Опубликовано: 30.08.1981

Автор: Чандацкий

МПК: H01F 41/08

Метки: кольцевых, намотки, сердечников, станок

...и выступа 7фиксатора 6, а для вспомогательноговращения против часовой стрелки шпулю и челнок жестко скрепляют при помощи свободного конца 5 пружины 3и выступа 8 фиксатора 6. При вспомогательном вращении челнока 2 в желоб 15 шпули наматывают необходимыйзапас обмоточного провода 16, послечего раскрепляют шпулю 1 от челнока2. Для рабочего вращения челнока 2против часовой стрелки конец провода16 со шпули 1 заправляют в канавку13 козырька 11 и через укладочныйролик 9, а для рабочего вращения челнока по часовой стрелке конец проводасо шпули заправляют в канавку 14 козь 1 рька 2 и через ролик 1 О. Затемзакрепляют конец провода 16 на сердечнике. 18 и при рабочем вращениичелнока 2 перематывают запас провода со шпули 1 на сердечник. В случае...

Номер патента: 730232

Опубликовано: 07.09.1981

Автор: Мымриков

МПК: H01F 6/00, H01L 39/02

Метки: сверхпроводящий

...из первичной обмотки 3 и вторичных обмоток 4 и 5, первый СПК б и его обмотку управления 7, первый насыщающийся .дроссель 8 и его сигнальную обмотку 9, второй СПК 10 и его обмотку управления 11, второй насыщающийся дроссель 12 и его сигнальную обмотку 13, второй сверхпроводящий трансформатор тока 14, состоящий иэ первичной обмотки 15 и вторичных обмоток 1 б и 17, третий СПК 18 и егообмотку управления 19; третий насыщающийся дроссель 20 и его сигнальную обмотку 21; четвертый СПК 22 и его обмотку управления 23, четвертый насыщающийся дроссель 24 и его сигнальную обмотку 25; сверхпроводящую нагрузку 2 б, блок управления 27, электронный ключ 28, блок 29 эталонного напряжения, блок 30 циклическогореверсированияВ момент времени (,-,...

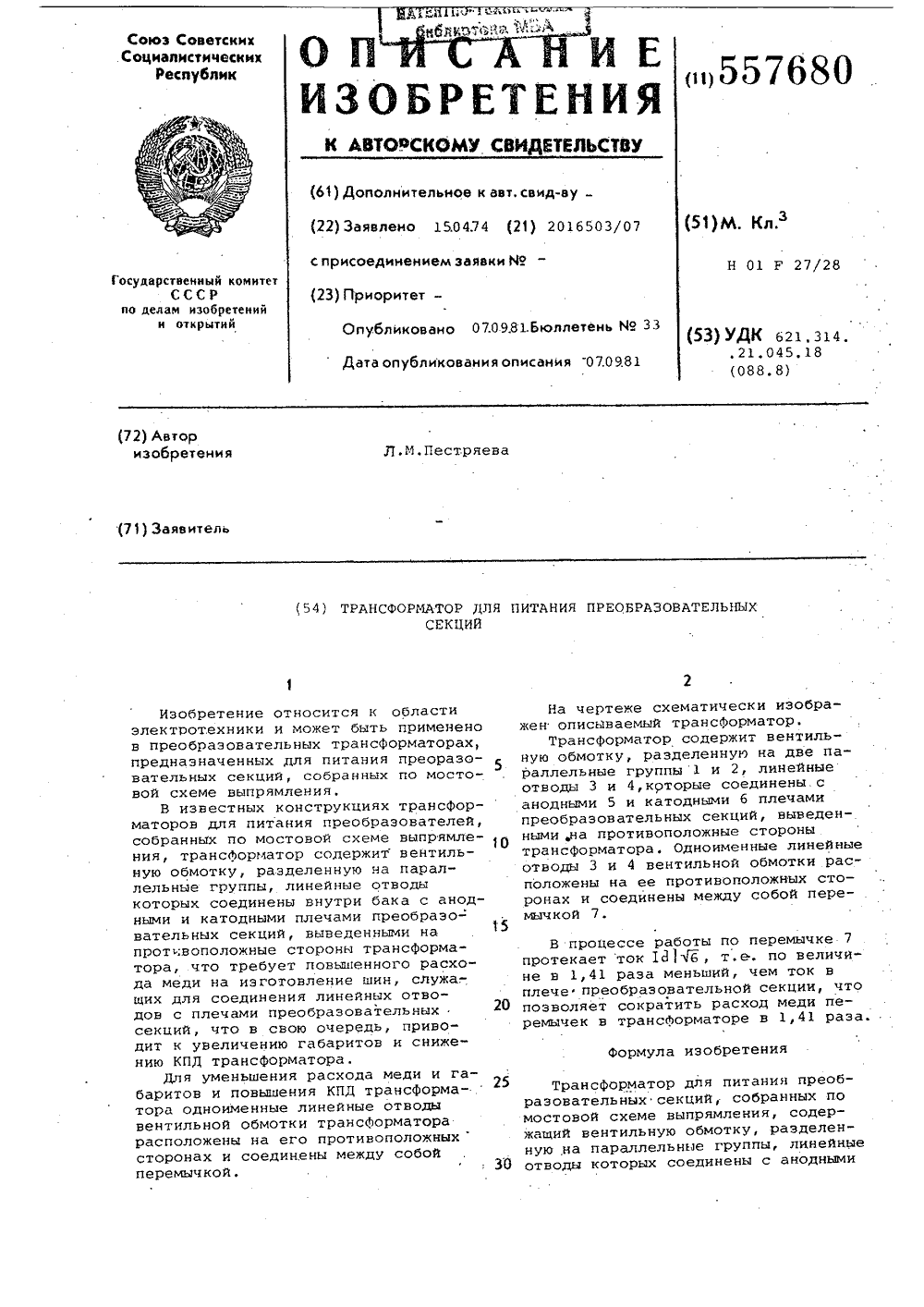

Номер патента: 557680

Опубликовано: 07.09.1981

Автор: Пестряева

МПК: H01F 27/29

Метки: питания, преобразовательных, секций, трансформатор

...габаритов и снижению КПД трансформатора.Для уменьшения расхода меди и габаритов и повышения КПД трансформатора одноименные линейные отводы вентильной обмотки трансформатора расположены на его противоположных сторонах и соединены между собой перемычкой. На чертеже схематически изображен описываемый трансформатор.Трансформатор содержит вентильную обмотку, разделеннув на две параллельные группы 1 и 2, линейные отводы 3 и 4,которые соединены с анодными 5 и катодными 6 плечами преобразовательных секций, выведенными,на противоположные стороны трансформатора, Одноименные линейные отводы 3 и 4 вентильной обмотки расположены на ее противоположных сторонах и соединены между собой перемычкой 7. В проЦессе работы по перемычке 7 протекает ток 131 Гб,...

Номер патента: 558570

Опубликовано: 07.09.1981

Авторы: Павлов, Пестряева, Фишлер, Шуняков

МПК: H01F 27/30

Метки: вентильная, обмотка, преобразовательного, трансформатора

...конструкция вентильной обмотки схематически изображенана чертеже.На стержне 1 трансформатора, кромесетевой обмотки 2, расположена концентрически по отношению к последнейвентильная обмотка, состоящая, например, из четырех частей 3-6. Части 3и 5 обмотки соединены в звезду, адве другие части 4 и б - в треугольник, т.е, части, соединенные в звезду, чередуются вдоль стержня вве хувниз с частями, соединенными в тре О угсльник.Аналогичным образом осуществляется соединение шести, восьми и любогодругого четного количества частейрасщепленной вентильной обмотки.В режиме эксплуатации преобразовательный трансформатор, например, свентильной обмоткой из четырех частей питает четыре. выпрямителя с...

Номер патента: 624524

Опубликовано: 07.09.1981

Авторы: Абулнагимов, Винник, Павлов, Пестряева

МПК: H01F 27/28, H01F 41/06

Метки: выполненная, данному, налетки, непрерывной, обмотка, обмотки, способу, трансформатора

...- Госэнергоиздат,И-Л., 1959, с. 142, рис. 4-51.2. Герасимов Л.С., и др. Обмотки иизоляция силовых масляных трансформаоров, - Энергия М, 1969, с.94-118где А - целая часть дробного числа виткови - знаменатель дробной частидробного числа, равный минимальному числу катушек,в которых намотано минимально возможное целое число витков всеми проводниками1.вчислитель дробной частидробного числа;, с - порядковый номер катушки, 0первой в паре;1 с - любое целое число.На фиг, 1 изображена схема намотки непрерывной обмотки, состоящей иэ восые параллельных проводников на 15 Фиг. 2 - катушка обмотки, выполненной по данному способу, из четырех параллельных проводников.Намотку непрерывной обмотки, сос.тоящей, например, иэ четырех...

Номер патента: 862244

Опубликовано: 07.09.1981

Авторы: Носов, Юрьев

МПК: H01F 5/00

Метки: индуктивности, катушка

...сечения в виде спиРали, расположенной на плоском диэлектрическом основанин,в диэлектрическом основании относительно центра спирали выполнено нечетное количест862244 Формула изобретения ИПИ Заказ 8759/30 Тираж 787 сн Филиал ППП "Патент", г. Ужгоро Проектная,во радиальных прорезей, а проводник проходит через прорези, огибая образованные ими сектора поочередно сверху и снизу.На фиг. 1 изображена предлагаемая катушка индуктивности; на фиг2 то же, вид сверху.Катушка индуктивности состоит иэ основания 1 и проводника 2, основание 1 имеет прорези 3. В плоском диэлектрическом основании 1 .выполнено нечетное количество радиальных прорезей 3. Проводник 2 круглого сечения наматывается на основание по спирали от центра к периферии, причем провол...

Номер патента: 862245

Опубликовано: 07.09.1981

Авторы: Дашкина, Чураев

МПК: H01F 7/00

Метки: соленоид

...ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г, Ужгород, ул. Проектная, 4щелью, причем шины подсоединены к витку по обе стороны щели 31.Данная конструкция по своей технической сущности и достигаемому результату является наиболее близкой к описываемому изобретению.Недостатками ее являются пониженная надежность из-за достаточно больших механических усилий, возбуждаемых в соленоиде давлением магнитного поля в щели, и повышенные потери энергии на индуктивности токоподвода.Целью изобретения является повышение надежности соленоида путем уменьшения механических усилий, возбуждаемых в соленоиде давлением магнитного поля в щели, и уменьшение потерь...

Номер патента: 862246

Опубликовано: 07.09.1981

Авторы: Михневич, Фарберов

МПК: H01F 7/06

Метки: электромагнита

...пленки образуются такие же волны в радиальном и тангенциальном направлении оси симметрии якоря или направлении его движения в электромагните.После полимеризации и затвердеванияформообразующий инструмент отсоединяют от покрытия, на котором сохраняются выступы и впадины, соответствующие форме контактных участков на формообразующемполнены волны, с сердечником происходит деформация волн и якорь, проскальзывая, занимает свое рабочее положение, при этом поверхность антифрикционной пленки не разрушается, чем и увеличивается надеж ность работы электромагнита. Формула изобретения Способ изготовления электромагнита,при котором якорь электромагнита нагревают, на трущуюся поверхность нагретогоякоря наносят наплавлением антифрикционную пленку...

Номер патента: 862247

Опубликовано: 07.09.1981

Авторы: Машошин, Михайлов, Суханов

МПК: H01F 27/04

Метки: аппарата, ввода, индукционного

...отвод 2 обмотки, концентрично которым установлены экран 3.и изоляционные барьеры 4.0Высоковольтный отвод 2 представляет собой отходящую от обмотки токо.ведущую жилу 5, например, из медно- .го гибкого кабеля ИГ (ГОСТ 20 685-75),пропущенную через трубу 6 являющуюся конструктивным элементом.Поверхтрубы б наложена изоляция 7, концентрично которой установлены изоляционные барьеры 8 с каналами 9 междуними.,Ввод 1 проходного (протяжиого)типа. имеет сквозную центральную полость 10, через которую проходит гибкая токоведущая жила 5 отвода для зак.репления ее в специальном устройствена верхнем конце ввода, 45 Экран 3 выполнен цельным из металла и имеет форму вытянутой в направлении полюсов сферу. В нижней части(со стороны, обращенной...

Номер патента: 862248

Опубликовано: 07.09.1981

Авторы: Безменов, Болотинский, Заманский, Потапова, Рыскин, Шевченко

МПК: H01F 27/08, H01F 27/30

Метки: высокочастотный, трансформатор

...поверхности вторичной обмотки посредством тепло проводного материала, например компаунда.На фиг.1 изображен предлагаемыйтрансформатор в сборе, общий видуна Фиг.2 " разрез А-А на Фиг.1. Ю Высокочастотный трансформатор содержит магнитопровод 1, первичную2 и вторичную 3 охлаждаемую обмотки, приЧем вторичная обмотка 3 выполнена коробчатой Формы,. внутри которой размещена первичная обмотка 2,а магнитопровод 1 жестко закрепленна наружной поверхности вторичнойобмотки 3 посредством теплопроводного материала 4, например компаун да.862248 Формула изобретения каз 6626/49 Тираж 784 Подписио ИИ т", г. Ужгород, ул. Проект иал ППП "П Описываемый высокочастотный трансформатор работает следующим образом.Электрический ток высокой частотыот...

Номер патента: 862249

Опубликовано: 07.09.1981

Автор: Михеев

МПК: H01F 27/18

Метки: тороидальный, трансформатор

...трансформатора.Эта цель достигается тем, что в торондальном трансформаторе, содержащем сердечник, обмотки, тепловую трубу, помещенную между сердечником и обмоткой; сердечник помещен в тепловую трубу, труба выполнена в виде короба квадратного сечения с крышкой и вставками, причем вставки образуют каналы.На чертеже изображен тороидальный трансформатрр.Торондальный трансформатор содер" жит сердечник 1 трансформатора, тепловую трубу 2, капиллярно-пористый материал 3, вставки 4, крышку 5 испарителя тепловой трубы, обмотки 6 трансформатора.Тороидальный сердечник 1 обкладывается капиллярно-пористым материа"лом 3 и помещается внутрь имеющего соответствующую форму испарителя тепловой трубы 2.При помощи вставок 4 создаются каналы для выхода...

Номер патента: 862250

Опубликовано: 07.09.1981

Авторы: Алексеева, Иванец, Пестряева

МПК: H01F 27/28

Метки: обмотка, трансформатора

...по высоте, причем каждая часть содержит параллельные ветви, состоящие из катушек к расположенные по высоте, иа наружной поверхности катушек, расположенных иа стыке частей, установлены на равных расстояниях между собой изоляционныестержни, один конец каждого из которыхвыполнен в виде гибкой ленты и жестко закреплен между соседними проводниками катушки, и на этих стержняхразмещены изоляционные бандажи,На фиг,1 представлена схема соединения катушек в частях вентильнойобмотки трансформатораф на Фиг.2 и3 - расположение и крепление кзоляцнонных стержней и изоляционныхбандажей на наружной поверхности ка,тушек, Расположенных на стыке частей.Обмотка трансформатора содержит З 5части 1, 2, 3. 4 гальванически несвязанные между. собой....

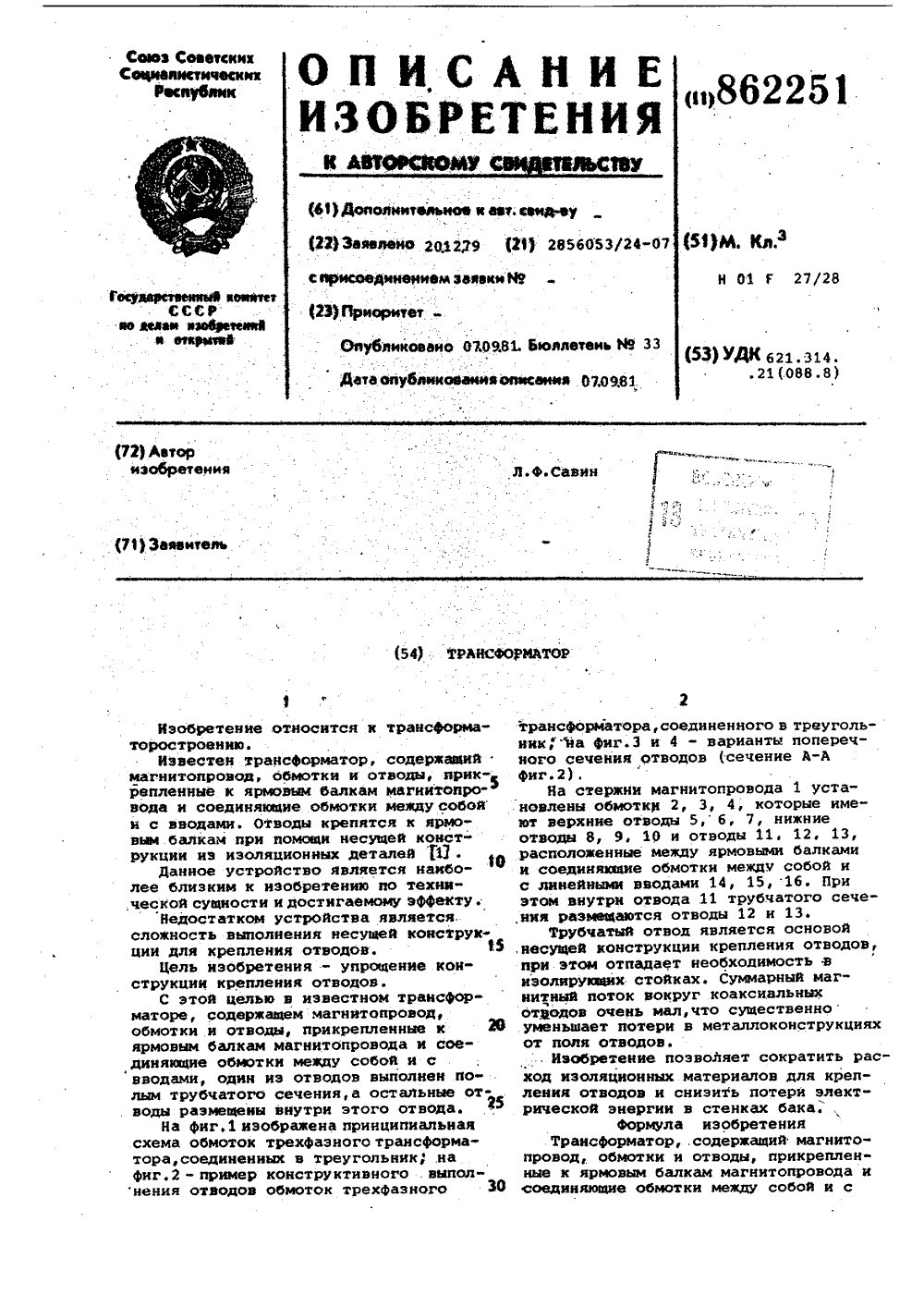

Номер патента: 862251

Опубликовано: 07.09.1981

Автор: Савин

МПК: H01F 27/29

Метки: трансформатор

Номер патента: 862252

Опубликовано: 07.09.1981

Авторы: Ураксеев, Шарапов

МПК: H01F 38/30

Метки: постоянного

...с возможностью перемещения относительно иагнитопровода, при- Щчем обмотка постоянного тока 1 выполнена в виде прямолинейного участка,а магнитопровод состоят иэ трех час:тей 3, 4 и 5 прямоугольной Форьы, поперииетру каждой из которых выполнены 2продольные пазы, Причем части магнитопровода размещены таким образом,что две из них (3 .и 4) расположеныпараллельно, по обе .стороны от обмотки постоянного тока 1, а третья (5), Оперпендикулярно примйкает к двум З 0первым частям 3 и 4, образуя Р-образную Форму магнитопровода. Обмотка возбуждения выполнена из трех секцийБ, 7 и 8, соединенных последовательно,и согласно, каждая иэ которых размеще-Зна в пазах частей магнитопровода, охватывая их по периметру, а измерительная обмотка 2 расположена на...

Номер патента: 864350

Опубликовано: 15.09.1981

Авторы: Муханов, Шляпин

МПК: H01F 13/00

Метки: магнитов, намагничивания, постоянных, термомагнитной

...стойки 2. На направляющих стойках сверху закреплена траверса 3, винт 4 со штур. валом 5 и подвижно закреплены постоянные магниты б, образующие с магнитопроводами 7 замкнутую магнитную цепь. Боковые стороны магнитопроводов 7 выполнены в виде шунтов 8 из термо.магнитного материала с нагревательными элементамн 9, соединенными через направляющие втулки 10 с основной магистралью 11 (например паровой). Между направляющими втулками установлены пружины 12. Заготовки постоянного магнита 13 устанавливаются в пространство между постояннывв магнитами б.После установки в межполюсный зазор заготовки магнита 13 включается нагрев термомагнитного.шунта 8, который при нагреве до 90-100 ОС переходит в парамагнитное состояние и магнитное поле в шунтах...

Номер патента: 864351

Опубликовано: 15.09.1981

Авторы: Кошель, Лахтаренко, Ренев

МПК: H01F 27/28

Метки: трансформатор, экраном, электростатическим

...увеличивается весактивных материалов и габариты трансформатора.Цель изобретения - уменьшение расхода активных материалов и снижениегабаритов трансформаторов.указанная цель достигается тем,что в трансформаторе, содержащемстержень с прессующими пластинами истягивающими бандажами, на которомконцентрически расположены обмоткии разомкнутый электростатический эк ран между стержнем и ближайшей к нему обмоткой, экран расположен подстягивающими стержнем бандажами, аразомкнутые торцы экрана размещены .под прессующими пластинами.На фиг. 1 схематически изображеноние электростатического экратержне; на фиг. 2 - то же,рматор имеет остов 1 с кои расположенными на стержне 2 обмотками низкого напряжениян высшего напряжения 4 и электростатический экран...

Номер патента: 864352

Опубликовано: 15.09.1981

Авторы: Бревда, Винник, Павлов

МПК: H01F 27/28

Метки: винтовая, обмотка, трансформатора

...на месте наружного провода 5 соседнего второго хода, а внутренний провод 8 второго хода расположен на месте вну .реннего провода 1 соседнего первого хода. Остальные провода. расположены на местах соседних проводов тех же ходов, а именно: провод 1 на месте провода 2, провод 2 на мес" те провода 3, провод 3 на месте провода 4, провод 4 на месте провода 5, провод 5 на месте провода б, провод б на месте провода 7, провод 7 на месте провода 8.В результате следующей перестановки наружный провод 3 первого хода расположен на месте наружного провода 4 второго кода, внутренний провод 7 второго хода расположен на месте внутреннего провода 8 первого хода, остальные провода расположены на местах соседних проводов тех же ходов, а именно: провод 8...

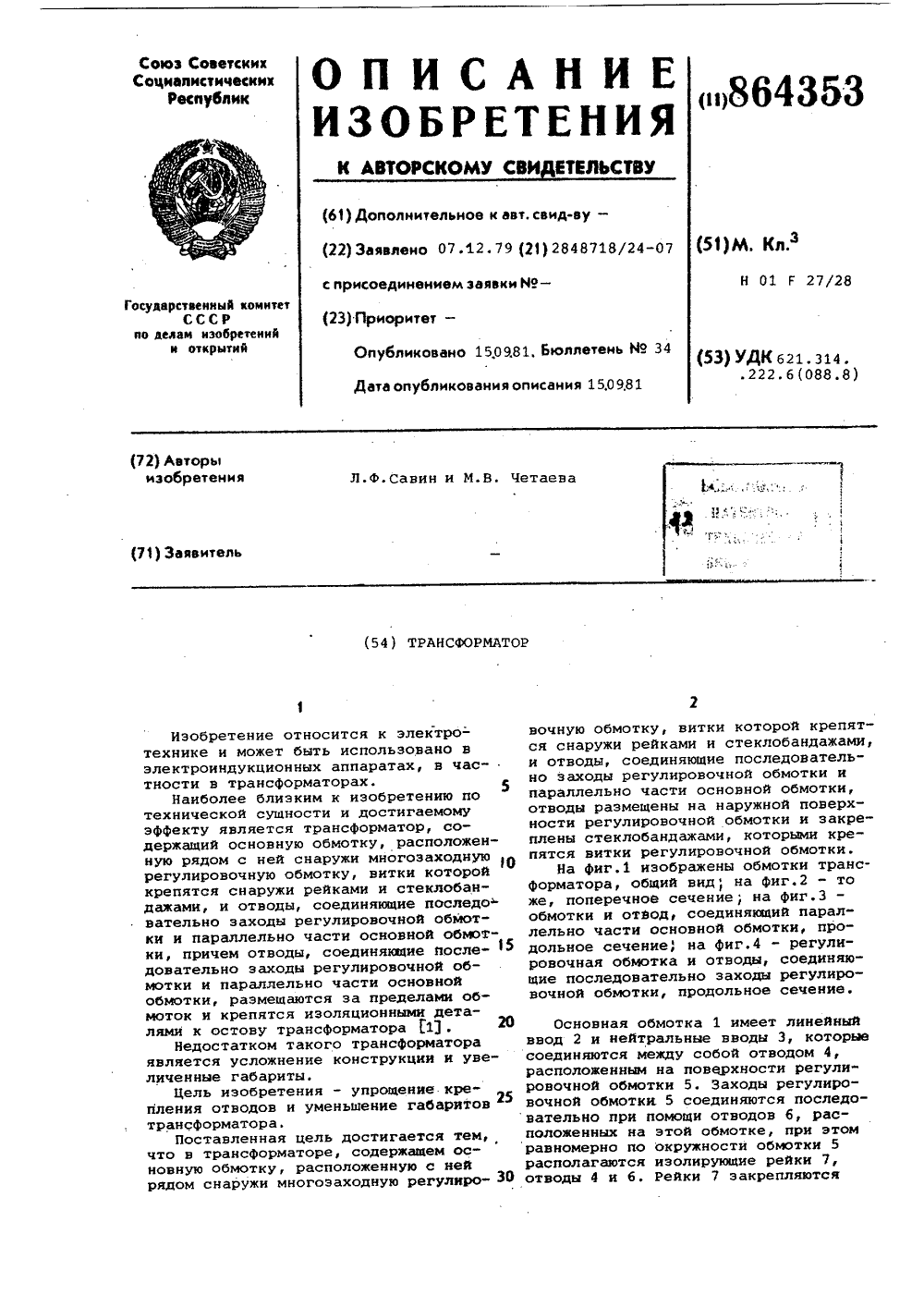

Номер патента: 864353

Опубликовано: 15.09.1981

Авторы: Савин, Четаева

МПК: H01F 27/29

Метки: трансформатор

...основную обмотку, расположенную с ней рядом снаружи многозаходную регулиро- З 0 вочную обмотку, витки которой крепятся снаружи рейками и стеклобандажами, и отводы, соединяющие последовательно заходы регулировочной обмотки и параллельно части основной обмотки, отводы размещены на наружной поверхности регулировочной обмотки и закреплены стеклобандажами, которыми крепятся витки регулировочной обмотки.На фиг.1 изображены обмотки трансФорматора, общий вид, на Фиг.2 - то же, поперечное сеченйе; на Фиг.3 - обмотки и отвод, соединяющий параллельно части основной обмотки, продольное сечение, на фиг.4 - регулировочная обмотка и отводы, соединяющие последовательно заходы регулировочной обмотки, продольное сечение. Основная обмотка 1 имеет...

Номер патента: 865526

Опубликовано: 23.09.1981

Авторы: Бойков, Ивкушкин, Ипатов, Минаев

МПК: B22F 1/02, B22F 3/00, H01F 1/09 ...

Метки: магнитопроводов, спеченных

...исходного ферромагнитного порошка обеспечивает получение плотных чешуек с толщиной менее 30 мкм, что способствует уменьшению потерь на вихревые то ки и более полному использованию магнитных свойств материала при работе в переменных полях высокой частоты. Наличие у ферромагнитного порошка высокой плотности позволяет получить изолирующее покрытие из раствора кремнемолибденовокислого аммония только на поверхности порошка, что обеспечивает высокие электроизоляционные свойства покрытия при минимальной его толщине без заметного ухудшения магнитных свойств ферромагнетика. Получен ное изолирующее покрытие термостойко, что позволяет производить отжиг при 1200 С. Для улучшения магнитных свойств материала изолированные чешуйки ориентируют в полости...

Номер патента: 866584

Опубликовано: 23.09.1981

Авторы: Бич, Иванов, Леженникова

МПК: H01F 1/10

Метки: гистерезиса, материал, петлей, прямоугольной, ферритовый

...соотношениях. После обжига на воздухе при температуре 750 в течение 4 ч в обожженную шихту вводят Фтористый литий окись висмута (11) и 1,96- 5,667 порошка боросиликатного стекла, Шихту с добавками фтористого лития, окиси висмута и боросиликатного стекла 4 4измельчают и смешивают в вибромельнице, после чего из шихты готовят пресспорошок и прессуют образцы торьидальной Формы с размерами 0,60 кО,40 Х 0,13 мм, Обжиг образцов производят на воздухе при 1010-1030 С, По окончании выдержки, которая длится 30 мин, образцы охлаждают.Порошок боросиликатного стекла готовят следующим способом, Берут смесь состава, вес.%; 5 О 0 75,58; В 098,20;1,10 5,67; ЕпО 6,88 и СцО 3,67, Измельчают ее и смешивают в вибромельнице, из полученной шихты варят стекло...

Номер патента: 866585

Опубликовано: 23.09.1981

Авторы: Зиновик, Липатов, Щербина

МПК: H01F 1/10

Метки: материал, ферритовый

...содержащий окись лития, окись магния, окись марганца, окись висмута, фтористый литий, окись цинка и окись железа, содержит компоненты в следующем соотношении, вес,7:Окись лития 3,0-3,2 Окись магния 0,8-1,1 Окись марганца 3,3-3,7 . Окись висмута 3,3-4,0 Фтористый литий 0,3"0,5 Окись цинка0,9-1 2 Окись железа Остальное П р и м е р. Порошки окислов лития,магния, марганца, цинка и железа смещали и измельчали в дистиллированнойводе в витромельнице в течение 1 ч.После помола шихту сушили, брикетировали и обжигали на воздухе при800+50 С в течение 1-Э ч,После обжига брикеты измельчали,добавляли в порощки окиси висмута ифтористого лития, проводили поворотный помол, спресовывали кольцевыесердечники и проводили их обжиг навоздухе при 91070 С.В...

Номер патента: 866586

Опубликовано: 23.09.1981

Авторы: Багина, Барсова, Задворнов, Каркозов, Николаев, Солдатова, Филиппов

МПК: H01F 1/26

Метки: железа, карбонильного, магнитодиэлектрических, основе, сердечников

...проницаемости, т,е, способствует стабильной воспроизводимости этой величины. ествляют следующим образом.Порошок карбонильного железа, пред варительно изолированный ортофосфорно кислотой 10,2-1 Е) или жидким стеклом 10,2-17. от массы порошка), засыпают в смеситель, куда при неравномерном перемешивании добавляют спиртовой или водный раствор блоксополимера (КЭП) при содержании его 07-2 Ж, а растворителя - спирта или воды 20- 253 от массы карбонильного железа, Полученную смесь перемешивая, сушат при 50-80 , Далее в смеситель вводягО30-403-ный раствор бакелитовой смолы из расчета 3-5 Х на сухой остаток от массы порошка, перемешивание и сушку продолжают при 40-50 С до полоного удаления растворителя. Затем полученную смесь просеивают через...
