H01F — Магниты; индуктивности; трансформаторы; выбор материалов, обеспечивающих магнитные свойства

Номер патента: 1241294

Опубликовано: 30.06.1986

Авторы: Денисюк, Матвиевский, Рейхерт

МПК: H01F 41/02

Метки: витых, магнитопроводов, разрезки

...глубину, ограниченную лишь необходимыми гарантированными 5зазорами между подвижными и неподвижными элементами барабана и шпиндельного узла 8. После этого включаютпривод 4, обеспечивающий вращениебарабана по стрелке К. На загрузочной позиции подлежащие разгрузке магнитопроводы 14 устанавливают наоправки 15 и опускают на элементы 34,упирая в уступы 35, При установкемагнитопроводов оправки поворачивают 5по направлению стрелки Л (фиг. 7),при этом за счет взаимодействия между выступами 27 опоры 19 и впадинами 28 втулки 29 последняя совместнос осью 17, бобышкой 16 и оправкой 15, 20сжимая и закручивая через зацепы 31и 32 пружину 30, смещается к пазу 33барабана. В результате этого размер между оправками уменьшается, что позволяет свободно...

Номер патента: 1241295

Опубликовано: 30.06.1986

Авторы: Жамба, Линкявичюс

МПК: H01F 41/06

Метки: намоточный, станок

...показана.На шпинцеле 1 закрепляют отдающую 40 катушку 25, с которой провод 26 наматывается на каркас катушки 27. Про-. вод 26 заправляют через направляющую втулку 11, натяжное устройство 12 и полый шпиндель 9, а его конец закреп ляют на каркасе наматываемой катуш - ки 27.В процессе работы станка провод 26 сматывается с отдающей катушки 25, проходит через направляющую втулку 11,50 натяжное устройство 12, через полый шпиндель 9 и с помощью поводка 10 наматывается на неподвижный каркас катушки 27. При этом вращательное движение от шпинделя 9 через переда чу 7, гибкий вал 6, бесступенчатую передачу 3 и передачу 2 передается на шпиндель 1 отдающей катушки. Благодаря вращению отдающей катушки исключается скручивание провода, однако при этом...

Номер патента: 1244729

Опубликовано: 15.07.1986

Авторы: Винцловас, Грейсман

МПК: H01F 13/00

Метки: импульсного, магнитных, намагничивания

...14, В то же время ца третий вход сумматора 14 поступает напряжение с выхода блока 15 настройки, Гезультирующий сигнал с выхода сумма. тора 4 поступает ца второй нход порогового элемента 6, задавая уровень его срабатывания.При появлении в блоке 7 управления сигнала запуска цикла намагничивания (нь 1 рабатываемого либо самим блоком 7 управления при работе устрой. ства в автономном режиме, либо поступающего с внешней сети управления при работе устройства, например в системе гибкого автоматизированного производства) на управляющий вход первого ключа 2 поступает сигнал п.ранления. Первый ключ 2 при этом открывается и происходит заряд батареи кснденсаторон 3 от выпрямителя 1. По достижении напряжением на батарее конденсаторов 3 уровня...

Номер патента: 1244730

Опубликовано: 15.07.1986

Авторы: Баранников, Гладников, Голубев, Капустин

МПК: H01F 27/28

Метки: трансформатор

...4, а поперечный - обмоткой 2, при этом во вторичных обмотках 3 и 5 индуцируется вторичное напряжение. При подключении первичных обмоток к зажимам оцнофазного источника переменногонапряжения суммарный вектор магнитдукц равен В В +В , где В - поперечная составляющая; В продольная составляющая, и не может превысить значения индукции насьшения сердечника, а следовательно, напряжение на первичных обмотках должно быть меньше в 32 раз, чем напря жение на первичной обмотке трансформатора -прототипа. Однако при алгебраическом суммировании напряжений первичных обмоток (как и вторичных) трансформатора получается выигрыш в максимальном напряжении, а следовательно, и мощности в Г 2 раз (417). При этом масса предлагаемого трансформатора больше массы...

Номер патента: 1244731

Опубликовано: 15.07.1986

Авторы: Агаронян, Бекоян, Гаспарян, Геворкян

МПК: H01F 41/04

Метки: автомат, катушек, намотки, электрических

...механизм 24, фиксация стола осуществляется кулачком 21, Затем кулачком 11 выдвигается блок 9 намотки, при этом каркас подается в отверстие намотанной головки (фиг.5), причем вывод попадает в подпружиненную втулку 68, имеющую конусное отверстие. Затем установленный на диске 17 упор 18 через переключатель 19 включает электромагнит 7, включающий муфту б. Муфта приводит во вращение телескопический вал 8 и вал 37, с которого получают вращение отдающая катушка 51 с устройством 50 и натяжным устройством 52 через шестерни 47, 48, 49, а также намоточная головка 56 через шестерни 34 и 55, при этом катушка 51 и намоточная головка 56 вращаются40 45 50 55 возможность перемещаться в осевомнаправлении, причем отвод его происходит при...

Номер патента: 1246144

Опубликовано: 23.07.1986

Авторы: Агеев, Коломийченко, Махонько, Рябоконь, Ценова, Черненко

МПК: H01B 19/00, H01F 41/12

Метки: изоляционных, угловых, шайб

...менее 8%заготовку увлажняют до требуемой, Далее производят опрессовку заготовки шайбы 1 по периметру в нагретом цо 70 - 120 штампе 2. При этом для опрессовки используют пуансон 3, сечение которого полностью соответствует (повторяет профиль) радиальному сечениюшайбы 1. 1( пуансону 3 прикладывают пошаговое усилие, направленное по биссектрисе 4 угла в ра диальном сечении шайбы 1, Усилие, приложенное к пуансону 3, равномерно распределяясь, передается на прессуе мую поверхность 5 заготовки, расположенной на матрице 6, повторяющей соответствующее радиальное сечение шайбы 1, Для опрессовки участка или в целом заготовки угловой шайбы 1, ее подают в нагретый штамп последова тельно на2/3 длины штампа, пока весь периметр не будет опрессован,3...

Номер патента: 1246147

Опубликовано: 23.07.1986

Авторы: Громадский, Дроворуб, Казаков, Карташов, Хазак, Шиповский

МПК: H01F 27/33

Метки: аппаратов, вибрации, гашения, индукционных

...за счет несущих упругодемпфирующих элементов 7 и массы подвески,включающей корзину 1 с плитой 3 ииндукционный аппарат 2. Благодарятому, что плоскостьсовпадающая сопорной поверхностью концов плиты 3,проходит через центр тяжести подвески, исключается появление моментов силы тяжести относительно точекопоры подвески, приводящих к появлению резонансных маятниковых колебаний и повышающих вибронагруженностьтрансформатора, Для получения максимального эффекта гашения крутиль,ных колебаний внешней вибрации в,одной из вертикальных плоскостей, 55несущие упругодемпфирующие элементы7 ориентируются так, чтобы вертикальная плоскость, проходящая чере,несущие упругодемпфирующие элементы и центр масс подвески была перпендикулярна плоскости...

Номер патента: 1246148

Опубликовано: 23.07.1986

Авторы: Грушко, Кольчак, Кутелев, Нагорный

МПК: H01F 27/08, H01F 27/34

Метки: взрывозащищенный, трансформатор

...и гофрами крышкии составляет 3-4 мм.Емкость обмоток на землю уменьшена, так как теплоотводящие элементы 5 не заземлены, Сопротивления 17составляют величину порядка 10 кОми служат для исключения накопленияемкостного заряда в теплоотводящихэлементах 5. Для повышения эффективности охлаждения кварцевый заполнитель исключен.Толщина стенок кожуха 11 трансформатора выбрана такой, чтобы выдержать давление при взрыве взрывоопасной смеси внутри кожуха трансформатора. Стенки гофр 13 крьппки 12 выполняются из стального листа меньшейтолщинытак как давление, взрыва на стенки гофр 13 меньше,При работе трансформатора при возникновении перенапряжений значения напряжений более равномерно прикладываются к катушкам 2 по длине обмотки, так как емкость...

Номер патента: 1246149

Опубликовано: 23.07.1986

Авторы: Богданов, Кияткин, Колбасов, Паршин

МПК: H01F 29/06

Метки: регулировочный, трансформатор

...5, расщепленную на две части6 и 7, токосниматель 8 с расщепленной на две части 9 и 10 щеткой, приэтом часть 9 щетки контактирует счастью 6 контактной дорожки, а часть1 О щетки - с частью 7 контактной дорожки. Поверхности 11 и 12, на которых выполнены контактные дорожки, расположенные под угломдруг к другу,Части 9 и0 щетки подсоединены к вы=ходной клемме через сопротивления 13 50и 14, водило 15 и контакт 16,Обмотка 2 закреплена на основании17 при помощи крепежного элемента 18,Перемещение токоснимателя 6 производится рукояткой 19, сблокированнойс осью 20 и водилам 15.Водило 15изолировано от оси 20 и от корпуса,трансформатора,Изображенный на фиг.2 фрагмент обмотки 2 иллюстрирует расположениеконтактных поверхностей витков 2 в27 при...

Номер патента: 1246150

Опубликовано: 23.07.1986

Авторы: Алексеев, Желтов, Пахомов

МПК: H01F 41/02

Метки: ленточных, магнитопроводов, навивки

...Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная,4 Изобретение относится к электро"технике и может быть использовано вкачестве технологического оборудования для изготовления витых ленточныхмагнитопроводов.Целью изобретения является повышение производительности, улучшениемагнитных свойств магнитопроводовиупрощение условий эксплуатации,На чертеже показана схема устройства.Устройство содержит Е-образныйэлектромагнит, например броневойэлектромагнит 1, укрепленный на основании, с обмоткой 2 возбуждения, расположенной на центральном стержнеэлектромагнита, оправку 3, прилегающую сваей торцовой поверхностью кцентральному полюсу с наматываемойлентой 4 и выполненную из ферромагнитного материала, бабину с запасомленты 5,...

Номер патента: 1247952

Опубликовано: 30.07.1986

Авторы: Вертелецкий, Дыхненко, Мельничук, Смольянинов, Тонкаль

МПК: H01F 7/18

Метки: электромагнитом

...заряд конденсатора 8 по цепи положительный полюсисточника питания - тиристор 5, конденсатор 8, резистор 7 - отрицательный полюс источника питания, закан%чивающийся обычно через время 3.,где 7 = Н С - постоянная времени цепи 79524заряда, С измерительного резистора9 падение напряжения, пропорциональное току катушки, подается на входамплитудного детектора 10 и на первый вход элемента 1 сравнения.В момент трогания якоря 3 ток вкатушке(поз. 19, фиг, 3) уменьшается до определенного значения, азатем при остановке якоря в концерабочего хода увеличивается. На амплитудном детекторе 10 происходитзапоминание и хранение максимума тока(поз. 20, на фиг. 3 ) в катушкевмомент трогания якоря 3, Элемент 11 5сравнения производит сравнение мгновенных...

Номер патента: 1247953

Опубликовано: 30.07.1986

Авторы: Боровиков, Зиновьев, Магура

МПК: H01F 7/18

Метки: приводом, электромагнитным

...- упрощение устройства и повышение надежности егоработы,1 ОНа чертеже изображено устройстводля управления электромагнитным приводом,Устройство содержит мостовойвыпрямитель 1, положительный полюскоторого соединен через контакты 2реле включения (контакт упранления)с выводом обмотки 3 электромагнита.с магнитным удержанием и выводом конденсатора 4 и через последовательновключенный резистор 5 с катодом диода 6, анодом тиристора 7 и другимвынодом конденсатора 4, а отрицательный полюс мостового выпрямителя соединен с другим выводом обмотки 3 25электромагнита, анодом диода 6 и катодом тиристора, мостовой выпрями-тель 1 подключен к источнику 8 переменного напряжения. Электромагнит (выключатель) вклю" чается с помсщью кратковременной подачи...

Номер патента: 1247954

Опубликовано: 30.07.1986

Автор: Носков

МПК: H01F 19/00, H01F 27/24

Метки: малогабаритный, многостержневой, трансформатор

...относится к электро.технике в частности к электроаппаратостроению, и может 5 ыть использовано в плоских малогабаритных блоках питания радиоэлектронной аппаратуры, в том числе-на интегральныхсхемах требующих большого числа автномных напряжений, а также в качестве источника большого числа переменных напряжений, регулируемых синхр онно по первичному напряжению, импульсных трансформаторов и другихустройствах в различных отраслях техники,Цель изобретения - упрощение технологии изготовления и повышениепомехозащищенностиНа фиг,1 изображено сечение трансформатора, вид спереди; на фиг,2то же, вид сверху.Трансформатор состоит из магнитопровода, выполненного из двух одинаковых частей в виде пластин 1,снабженных буртиками 2 по краям...

Номер патента: 1247955

Опубликовано: 30.07.1986

Авторы: Неклепаев, Тохтамов

МПК: H01F 27/24

Метки: индукционное, регулируемое

...и средний диаметр пружини 8 может быть различным. Отдельные витки пружин 7 и 8 могут быть соединены в секции, к которым непосредственно прикрепляются стойки 9-14, Крепление стоек 9-14 к отдельным участкам 3 стержня, а также к верхнему и нижнему ярмами 2 выпол з 1 нено с помощью шпилек5 Сборка и опрессовка отдельных участков 3 стержня выполнены с помощью гаек 16Кроме того, указанные гайки 16 обеспечивают необходимый зазор между стойками 9-14 и отдельными участками 3 стержня во избежание местных перегревов от магнитных потоков выпучивания в немагнчтных зазорах 4. В телескопически установленных стойках 10-14 выполнены вырезы 17 с тем, .чтобы шпильки 15 с гайками 16 не препятствовали перемещению стоек вдоль оси стержня. Центровка обмотки...

Номер патента: 1247956

Опубликовано: 30.07.1986

Авторы: Грунин, Семенов

МПК: H01F 41/08

Метки: намотки, программное, сердечников, тороидальных

...29 корпуса 26 и связанным с указателем 30 шаралы 31.Механизм отсчета вк",ков 5 содер жит другой рычаг 32 с Гдэо; 13;"1 О;же 111 г 1 м с 1 Гкд;том 3и двуОЙ ;балкой 34, спряжепной с Другим :1:Вновь:м колесом 35 Гэсстко связаннымвдпкком 36 к другим указателем 37 :ругой шкалы 38, я также третью соб:чу 39 нд комис 26Устройство работает следующим обВращение о привода 8 передаетсяче ез редуктор 16 экспентрик 1 иролкк 20 Основанию ч, кОтОрОВ1 свордчквдетсь .ОпеременнО В Одну и,.угуо сторон вокруг оси 5:. Далее- .Ященке в одну и другую сторону пере:;дется через штиФт 23 рычаг 22 и соОГ 1:.Кк 1 О хряповом 1 Г колесу 1 и оси 5, ЯкжЕ ККНЕ 1,:т;Ч СКК СВЯЗЯ - ,.;ЫМ С -5 Я, ролккдм о улержяпкя сердетпл.лка 7, .,".,:д из собачек 1 Л вворачивает .ряповое...

Номер патента: 1039403

Опубликовано: 30.07.1986

Авторы: Гавриш, Лаптиенко, Матвеенко, Правда

МПК: H01F 41/06

Метки: сверхпроводящего, соленоида

...на высоту корректирующего паза 2, включая один слой по всей наружной поверхности указанного паза, Вторая часть 4 обмотки - это спирально уложенный сверхпроводник по торцу паза 2 в направлении от на3 10394 ружного диаметра паза к внутреннему. Третья часть 5 обмотки - это послойно уложенный в обмотку сверхпроводящий провод, заполняющий пространство между пазом 2 и каркасом 1 и далее, до получения требуемого диаметра обмотки соленоида.Для выполнения перехода в виде спирально уложенного по торцу корректирующего паза 2 сверхпроводящего 10провода используют дополнительноеустройство, представляющее собойкольцо 6 с секторообраэным вырезом7. Кольцо 6 располагается от торцапаза 2 на расстоянии, равном диаметру укладываемого провода, и...

Номер патента: 1071148

Опубликовано: 30.07.1986

Авторы: Гавриш, Зарайская, Лаптиенко, Матвеенко, Правда, Стецюк

МПК: H01F 41/04

Метки: обмотки, профиля, сложного, соленоида

...что в способе изготовления обмотки соленоида сложного профиля, основанном на разделении обмотки на ряд секций с помощью перегородок и намотке их сверхпроводящимпроводом разного диаметра с получением цилиндрической части секции, перегородки устанавливают после намотки цилиндрической части секции, заполняют пространство между нимисверхпроводящим проводом одного диаметра с послойным компаундированием,формируя Выступ, после отверждениякомпаунда перегородки удаляют и доматывают части оставшейся секцииобмотки, примыкающие к закомпаундированной части обмотки, образующейвыступ сверхпроводящим проводомдругого диаметра,На фиг. 1 представлен общий видобмотки соленоида сложного профиля,на фиг. 2 (а, б, в, г) - последовательность намотки провода...

Номер патента: 1249620

Опубликовано: 07.08.1986

Авторы: Войтов, Зубащенко, Лотар, Маранцман, Шилкин, Шкловский

МПК: H01F 7/18

Метки: включения, механизма, форсированного, электромагнитного

...постоянным током может подключаться, например, с помощью управляющего контакта 11,Напряжение вторичной обмотки 1 силового трансформатора выбирается .,10 15 20 25 30 35 питание номинальным напряжением.Устройство просто в реализации, неимеет дополнительных источниковпотерь. 1 ил. из расчета обеспечения номинальных величин напряжения и тока,требуемых данным электромагнитным устройствам.Устройство работает следующим образом сВ момент подключения электромагнитного механизма 10 к выходу источника питания, например, управляющим контактом 11, одновременно запускается времязадающий элемент 9,время выдержки которого соответствует необходимому времени форсировки. В результате на управляющие электроды тиристоров 7 и 8 в течение времени выдержки...

Номер патента: 1249621

Опубликовано: 07.08.1986

Автор: Рябоконь

МПК: H01F 21/02

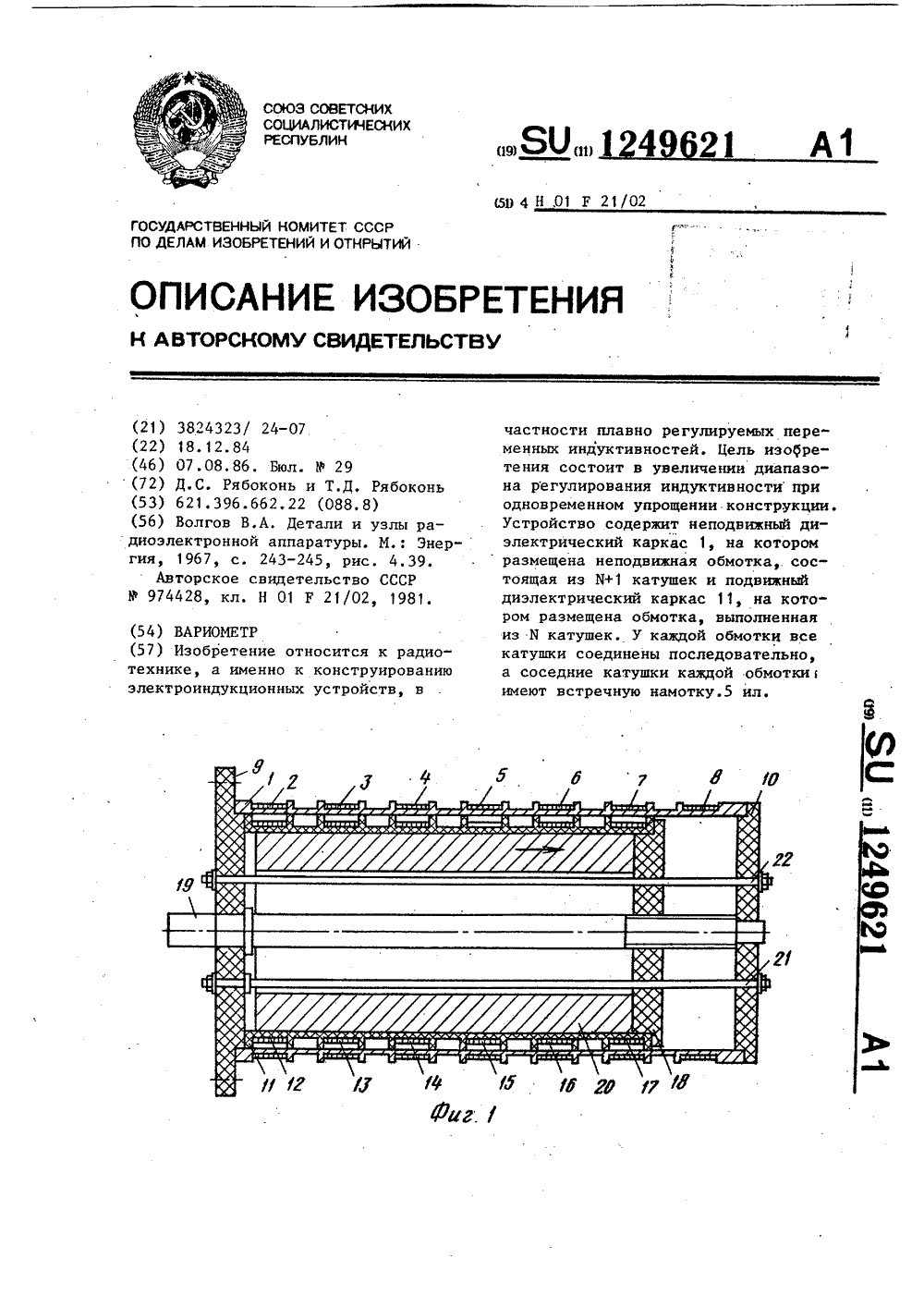

Метки: вариометр

...1 установлены диэлектрические диски 9 и 10, имеющие центральное отверстие для оси вариометра.Внутри каркаса 1 расположен подвижный диэлектрический цилиндрический каркас 11, на котором размещенышесть катушек 12-17 подвижной обмотки. Катушки соединены последовательно,Диски 9 и 10 стянуты шпильками21 и 22, которые проходят через отверстия в диске 18.Принцип действия вариометра основан на переменной взаимоиндукции.При расположении подвижного каркаса 11 в крайнем левом положениикатушки 12-17 подвижной обмотки (ротора) расположены внутри катушек 10 2-7 неподвижной обмотки (статора).Индуктивность вариометра максимальная. Витки каждой катушки роторарасположены внутри витков катушекстатора, направление намотки одина ковое.При.вращении...

Номер патента: 1249622

Опубликовано: 07.08.1986

Авторы: Калиниченко, Ким, Ройтман

МПК: G01R 15/06, H01F 21/12

Метки: делитель, индуктивный

...делителя использованы ферромагнитные тороидаль- .ные сердечники .2 и 4 из высококачественного пермаллоя с толщиной ленты 55. 0,05 мм, размерами (70 ф 3015) мм,магнитной индукцией В = 4,5 тыс. Гсмаксимальной магнитной проницаемостью = 110000.Вначале на изолированный сердечник 2 наматывается намагничивающая обмотка 1 с числом витков 300 проводов ПЭВдиаметром 0,55 мм в один слой. Сердечник с обмоткой помещен в экран со щелью из латуни. Толщина экрана 1 мм. Затем соосно с сердечником 2 устанавливается изолированный сердечник 4 с параметрами, аналогичными сердечнику 2. Делительные обмотки 3 и 7 наматываются на два соосно установленных тороидаль" ных сердечника совместно с обмотками 8 и 9 предварительно заготовленными жгутами из 11...

Номер патента: 1249623

Опубликовано: 07.08.1986

Автор: Виноградов

МПК: H01F 27/28

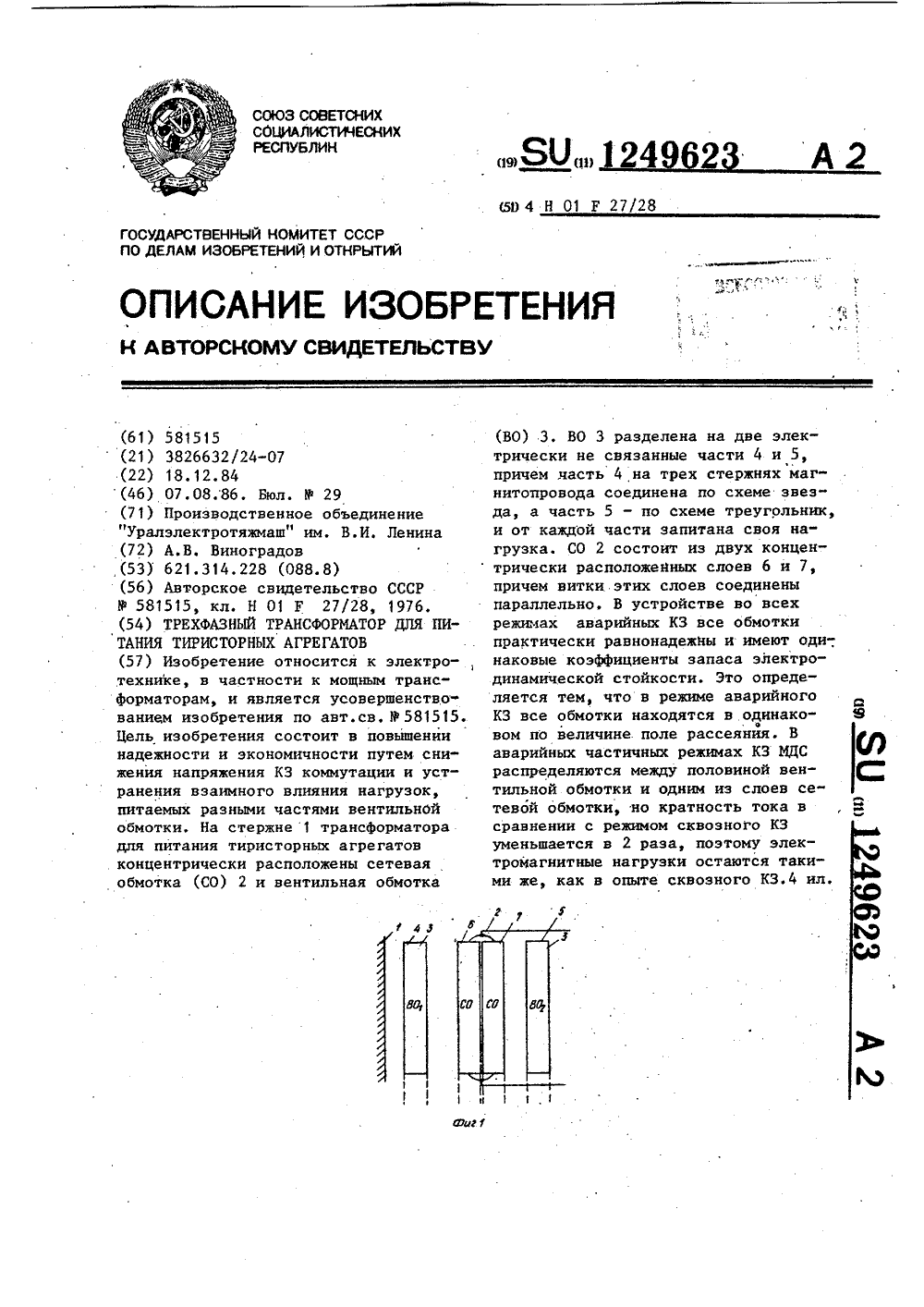

Метки: агрегатов, питания, тиристорных, трансформатор, трехфазный

...электрически не связанные части 4 и 5, причем часть 4 на трех стержнях магнитопровода соединена по схеме звезда, а часть 5 - по схеме треугольник, и от каждой из частей эапитана своя нагрузка. Часть 4 расположена с одной стороны сетевой обмотки 2, а часть 5 - с противоположной ее стороны. Сетевая обмотка 2 состоит из двух концентрически расположенных слоев 6 и 7, причем нитки этих слоев соединены парал. лельно, поэтому канал между слоями для сохранения экономичности беретсяминимальным (1-2 мм). 49623 2ложенных на разных концентрах, поэтому, учитывая, чтб эпюра распределения индукции в опыте сквозного КЗимеет вид (фиг,2), получаем равенство напряжения КЗ коммутации удвоенному напряжению сквозного КЗ.Аналогично при изменении тока вчасти 5...

Номер патента: 1249716

Опубликовано: 07.08.1986

Автор: Фридлянд

МПК: H01F 27/30, H01F 38/42

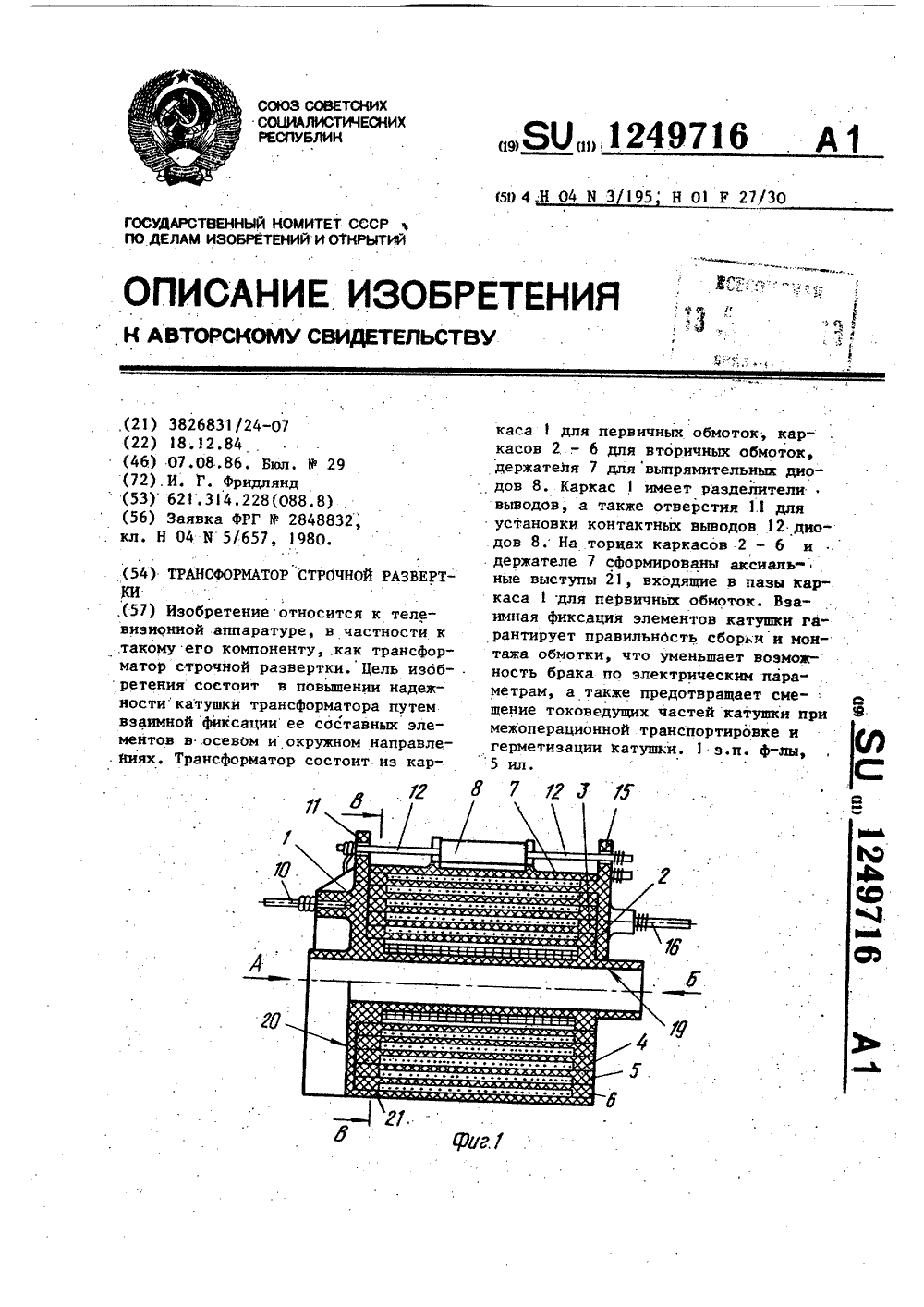

Метки: развертки, строчной, трансформатор

...6 выполнен совместнос разделителями 14 выводов, в которых также имеются отверстия 15 дляустановки контактных выводов 12 диодов и закреплен высоковольтныйвывод 16,Держатель 7 (фиг. 4) на наружной поверхности имеет несколько пар захватов 17 (по количеству устанавливаемых диодов), позволяющих фикси ровать корпус диода в осевом направлении, а также при помощи фигурного паза 18 держать диод за контактные выводы,Каркас 1 выполнен с центральным 55 отверстием 19 и каналом 20 для установки сердечника. На торцах карка- сов 2 - 6 и держателя 7 сформированы 16 2аксиальные выступы 21 (фиг. 1), размеры которых совпадают с соответствующим размером паза 22 (фиг. 5), выполненного на обратной стороне стенки канала 20.Выводы 23 первичных обмоток...

Номер патента: 1251192

Опубликовано: 15.08.1986

Авторы: Долгов, Зевакин

МПК: H01F 5/02

Метки: индукционного, каркас, катушки, устройства

...усилиями, и одновременно проворачивают фланец 1 в направлении, противоположном направлению вращениякаркаса во время намотки. Фланец 1выводится иэ фиксированного положения и перемещается внутри сквознойпрорези 5 гильзы 2 по направлению действия сжимающего усилия, опрессовывая находящуюся на каркасе обмотку за счет зазора между выступами 3 окна 7 Фланца 1 и дном 8 сквозных прорезей 5 гильзы 2 каркаса, Одновременно концы 9 гильзы 2 между сквозными прорезями 5 перемещаются по конусной поверхности 4 окна 7 Фланца 1, прогибаясь и прижимаясь к стержню магнитопровода (не показан) и центрируя на нем каркас обмотки.Конструкция каркаса катушки позволяет производить центровку обмоток относительно стержня магнитопровода во время операции...

Номер патента: 1251193

Опубликовано: 15.08.1986

Авторы: Венгер, Поликарпов, Тогатов

МПК: H01F 38/14

Метки: бесконтактный, индукционный, разъем

...Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграФическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к электротехнике, а именно к бесконтактным индукционным разъемным соединениям.Цель изобретения - повышение надежности работы бесконтактного индукционного разъема.На чертеже изображена схема бесконтактного индукционного разъема.Бесконтактный индукционный разъем содержит разъемный многостержневой О магнитопровод, состоящий из двух частей 1 и 2, на одной из которых размещена первичная обмотка 3, а на другой - вторичная обмотка 4, датчики 5 взаимного положения частей, в 5 качестве которых могут быть исполь" зованы, например, пара геркон -...

Номер патента: 1251194

Опубликовано: 15.08.1986

Авторы: Большаков, Плеханов, Редька

МПК: H01F 41/02

Метки: витых, зажима, изнутри, магнитопроводов, механизм

...5 и подпружиненных пружинами 6, клина 7 и коциров 8, закрепленных на боковых поверхностях клина.В корпусе 3 выполнены пазы, в которые входят ползуны 4. Ось рычага 2 закреплена в корпусе 3. Губки 1 связаны пружинами 9 растяжения. Штоки 5 касаются копиров 8. Клин 7 входит в паз корпуса 3. Клин имеет подвижную опору в пазах направляющих элементов 1 О, а другой конец клина крепится к штоку гидроцилиндра подачи. Сухари 11 расположены в пазах направляющих и осью связаны с клином. Механизм размещен между направляющими 10.Механизм работает следующим образом.При помощи механизма подачи клин 7 перемещают влево, при этом корпус 3 скользит цо наклонной поверхности клина и движется вверх, входя в окно ма нитопровода. Г 1 ри дальнейшем...

Номер патента: 1251195

Опубликовано: 15.08.1986

Авторы: Инкулис, Истомин, Смилянский

МПК: H01F 41/04

Метки: индуктора, катушек

...ролики 5, установленные в обоймах 6. Обоймы 6 закреплены на штоках пневмоцилиндров 7, которые расположены на опорной поверхности 8, имеющей пазы 9, концентрично расположенные относительно стола 1. В верхней части обойм 6 закреплены поддерживающие кронштейны О, обращенная к витку поверхность 11 которых выполнена наклонной и имеет форму клина. Прижимные ролики 5 расположены радиально в соответствии с заданным углом сС намотки витков катушки и имеют возможность углового перемещения относительно центра индуктора.Устройство работает следу ющим образом.Предварительно растянутая катушка индуктора с обмоточной изоляцией устанавливается на оправку 2. Прижимные ролики 5, перемещаясь с помощью пневмоцилиндров 7 вплотную к витку катушки в...

Номер патента: 1251196

Опубликовано: 15.08.1986

Авторы: Журавлев, Лапузина, Филин

МПК: H01F 41/04

Метки: натяжения, нитевидного

...1 и 4). При прохождении нитевидного материала 13 через вращающиеся ролики падающий рычаг 11 под воздействием силы натяжения нитевидного материала 13 перемешается вверх, осуществляя натяжение последнего собственной массой.Основной рычаг 10 не оказывает влияния на натяжение нитевидного материала 13 ло тех пор, пока падающий рычаг 1 не займег положение, при котором выступ 12 падающего рычага 11 войдет в паз основного рычага 1 О. В этом случае основной 10 и палаощий 11 рычаги, находясь в зацеплении, работают как олно целое (установившееся положение) .Усилие, возникающее в плече падающего рычага 11 и в плече основного рычага 10, является суммарным усилием натяжения нитевидного материала 13 и передается через связь основного рычага 10 с...

Номер патента: 1251941

Опубликовано: 23.08.1986

Авторы: Залевский, Пономарев

МПК: H01F 27/26

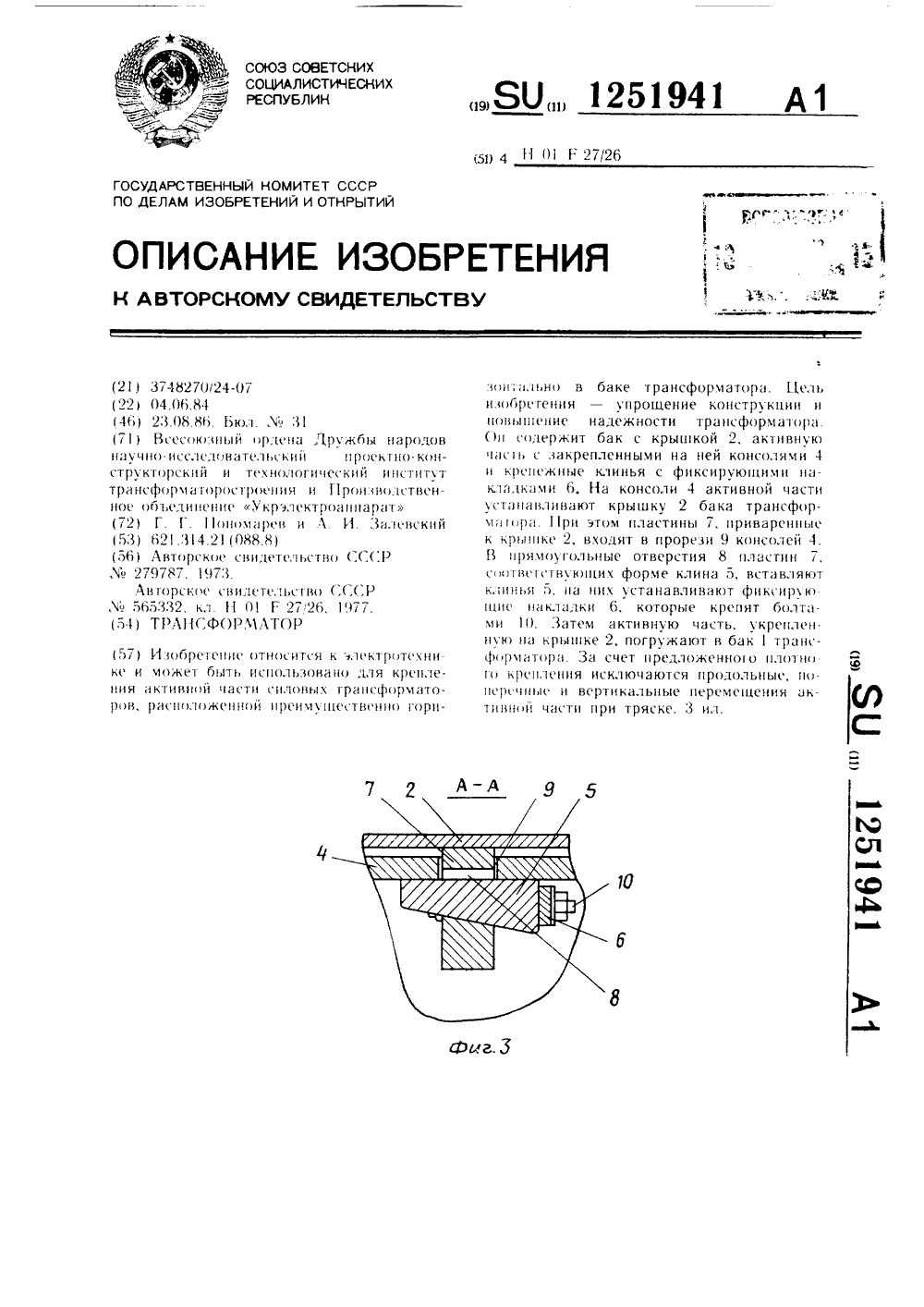

Метки: трансформатор

...активной части к баку.гта фиг. 1 представлено предлагаемое устройство; на фиг. 2 - узелна фиг. 1; на фиг. 3 - сечение А - А на фиг. 2.Трансформатор содержит бак 1 с крышкой 2, активную часть 3 с закрепленными нд ней консолями 4 и крепежные клинья 5 с фиксирующими накладками 6. Крышка 2 снабжена пластинами 7 с прямоугольными со скошенными нижними сторонами отверстиями 8, жестко прикрепленными к крыш ке 2 бака 1. В консолях 4 активной части 3 выполнены прорези 9, в которых размещены п.дстины 7, клинья 5 размещены в прямоугольных отверстиях 8 пластин 7, а фиксируюгцие накладки 6 наложены на клинья 525 и жестко прикреплены к пластинам 7 крышки 2 бдкд 1 с помощью, например, болтов 10.Крепление активной части 3 осуществляют следующим образом....

Номер патента: 1252821

Опубликовано: 23.08.1986

Автор: Лисин

МПК: H01F 29/00

Метки: регулируемый, трансформатор

...Высокочастотный магнитный поток пере- распределяется в объеме магнитопровода, что позволяет в пределах 107 регулировать напряжение на выходе вторичной обмотки 3, либо стабилизировать уровень напряжения и мощности,В процессе циклического отпирания тиристоров регулятора 18 намагничивающая мощность, поступающая в дополнительную обмотку 5, отбирается из конденсатора 19. Непосредственно дополнительная обмотка 5 не участвует в передаче активной мощности в цепь основных обмоток 2 и 3, поскольку расположена в центральном цилиндрическом объеме 4, полностью заэкранированном ферромагнитными элементами конструкции броневого магнитопровода 1. Регулирование и стабилизация выходных параметров устройства осуществляется без уменьшения коэффициента...

Номер патента: 1252822

Опубликовано: 23.08.1986

Авторы: Ермураки, Забудский

МПК: H01F 29/14

Метки: реактор, трехфазный, управляемый

...числом витков (на фиг, 1 зажимы, соответствующие началам катушек 5 первой параллельной ветви фазы А - Х,15л и 3обозначены Н 1 и Н 1,а у втоЛА л м крой параллельной ветви фазы Н 2 и Н 2 )Каждая пара параллельных ветвей (групп катушек), расположенных наодвух, сдвинутых на 180 , группах стержней (по четыре соседних стержня в каждой группе), образует одну фазу и соединяется между собой встречно посредством соединения начал катушек 25 4 с большим числом витков левого и правого зигзагов параллельных ветвей (на фиг. 1 зажим, соответствующий началу катушки 4 левого зигзага первой параллельной ветви Фазы, обознал дчен Н 1 , а затем соответствуюкщий началу катушки 4 правого зигзага второй параллельной ветви фазы обоПзначен Н 2 А )....
