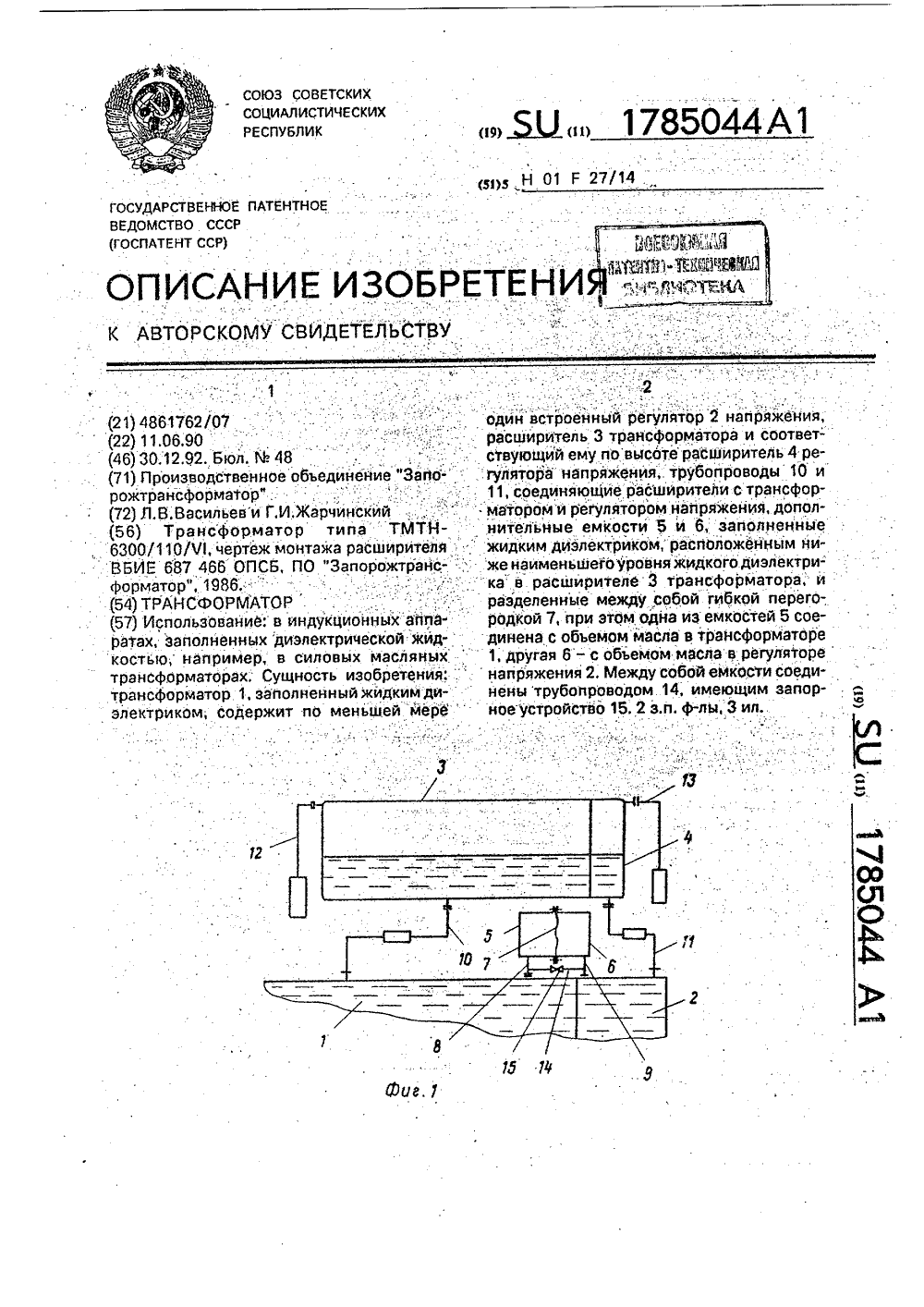

Трансформатор

Загрузка...

Номер патента: 1785044

Опубликовано: 30.12.1992

Авторы: Васильев, Жарчинский

МПК: H01F 27/14

Метки: трансформатор

...7, Емкости 5 и 6 заполнены жидким диэлектриком и расположены ниже наименьшего уровня жидкого диэлектрика в расширителе 3 трансформатора 1. Емкость 2 соединена трубопроводом 8 с масляным обьемом трансформатора, а емкость 6 соединена трубопроводом 9 с масляным объемом регулятора напряжения 2, Расширители 3 и 4 соединены трубопроводами 10 и 11 с трансформатором 1 и регу-лятором напряжения 2, соответственно, а -трубопроводами 12 и 13 с атмосферой. Обе дополнительные емкости сообщены между собой трубопроводом 14, имеющим запорное устройство 15. Расширитель 4 регулятора напряжения 2, являющийся отсеком цилиндрического расширителя 3 трансформатора 1, выполняется заведомо большего обьема для компенсации производственных...

Способ получения ферромагнитной жидкости

Загрузка...

Номер патента: 1786003

Опубликовано: 07.01.1993

Авторы: Андреев, Голодняк, Долженко, Кафтанов, Оноприенко

МПК: C01G 49/08, H01F 1/28

Метки: жидкости, ферромагнитной

...заново раствора солей двух- и трехвалентного железа, а также прибавление раствора аммиака, являющегося в больших количествах вредным для здоровья людей, данная технология экологически грязная, так как отделяющаяся водная фаза содержит непрореагировавший аммиак, соли аммония с хлоридом и сульфатом, а также соли двухвалентного железа. Все это идет в отходы и трудно поддается утилизации, В связи с этим рассматриваемые технологии не могут служить основой для создания промышленной, относительно чистой технологии получения так необходимой ФМЖ. Кроме того, в известном способе расходуется значительное количество воды за счет приготовления растворов соли олеиновой кислоты и солей железа,Целью изобретения является упрощение процесса при...

Магнитомягкий порошковый материал на основе железа

Загрузка...

Номер патента: 1786517

Опубликовано: 07.01.1993

Авторы: Виноградов, Петров, Рязанов

МПК: C22C 38/54, H01F 1/147

Метки: железа, магнитомягкий, материал, основе, порошковый

...чение срока службы из1786517 Свойства мате иала и/и Состав мате иала масд=5 мм,Н=13 кА/м д=2,5 мм, Н=24 кА/м Ге Сг Кор. стойкость Ик мм/год магнит. индукция, В;Т. маг- уд.магн. нит. ин- .потедукция, ри,В, Т. Р,Вт/кг уд.магн. потери,Р,Вт/кг 3,6 7,2 11 3,0 12 0,150,30,450,10,5 1 3 4 5 0,81,62,40,53,0 . 0,15.0,30,450,105 Ост Ост Ост Ост Ост 1,11,151,21,01,1 0,75 0,6 0,5 1,5 5,0 13,6 12,9 12,2 16,00 10,2 1,28 1,32 1,28 1,29 1,10 0,087 0,04 0,02 0,16 0,06 1,85- 1,92 1,56 6-10 ПрототипАналог 1,95 26,0 0,22 28,0 6-12 1,7 0,3 Составитель В. ВиноградовТехред М,Моргентал Корректор Э. Лончакова Редактор Заказ 249 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5...

Способ получения ферритовых порошков

Загрузка...

Номер патента: 1786518

Опубликовано: 07.01.1993

Авторы: Кригер, Марковский, Меламед, Панько

МПК: B22F 9/16, C04B 35/26, H01F 1/34 ...

Метки: порошков, ферритовых

...окислитель - натрий азотистокислый в количестве 7,65 л с концентрацией 200 г/л КаМ 02. Массу выдерживают при постоянном перемешивании при температуре 95 С в течение 1 ч. Осадок отделяют от маточника и промывают водой при Т:Ж =1;30, Отмытый йорошок сушат при 120 - 150 С в сушильном шкафу, В результате получают 1 кг порошка марганеццинкового .феррита шпинельной структуры с параметром решетки 8,42 А и дисперсностью 30 м /г (БЗТ).Данные по получению ферритового порошка с дисперсностью 30-50 м 2/г по прототипу и предлагаемому способу приведены в таблице (примеры 4-6).Как видно из представленных в таблице данных, предлагаемь 1 й способ позволяет55 Формула изобретенияСпособ получения ферритовых порошков, включающий осаждение гидроксидов...

Электромагнитное исполнительное устройство

Загрузка...

Номер патента: 1786519

Опубликовано: 07.01.1993

Автор: Руденко

МПК: H01F 7/14

Метки: исполнительное, электромагнитное

...дизелях,: роны, и спицу 19, связывающую ротор 13 с приводят к ускоренному разрушейию под валом 10, При этом спица 19 проходит черезшипников и; следовательно, кнедостаточно ., радиальные отверстия в оси 9. Связь оси 9 снадежной работе устройства в целом,. ротором 13 и валом 10 через втулки 20, 21,Целью изобретения является повыше из деформируемого материала, напри"ние надежности -: мер, из резины, обеспечивает компенсациюПоставленная цель достигается тем, что 50. технологических неточностей взаимной отизаестное электромагнитное исполнитель- носительной установки ротора 13 и вала 10, ное устройство, содержащее магнитопрово- уменьшая при этом соответствующие надящий статор с полюсами статора, обмотки грузки на подшипниковые опоры и способ-...

Способ концентрации магнитного потока в каком-либо месте поперечного сечения магнитопровода из ферромагнитного материала

Загрузка...

Номер патента: 1786520

Опубликовано: 07.01.1993

Авторы: Беляева, Сергеев, Яснов

МПК: H01F 13/00

Метки: каком-либо, концентрации, магнитного, магнитопровода, месте, поперечного, потока, сечения, ферромагнитного

...которое может быть использовано для выделения импульсов тока или напряжения одной какой-либо полярности. По мере уменьшения угла действия подмагничивающего потока магнитная 20 25ЭО35404550 55 проницаемость плавно снижается, что позволяет производить незначительное подрегулирование магнитной проницаемости магнитопровода в процессе его эксплуатации. если при изготовлении иэделия с заявляемым магнитопроводом предусмотреть воэможность незначительного изменения угла подмагничивающего потока. При приложении магнитного потока подмагничивания происходит переориентация доменов в магнитопроводе на участке его влияния, снижается их подвижность при воздействии на них основного магнитного потока магнитопровода, что приведет к снижению магнитной...

Импульсный трансформатор

Загрузка...

Номер патента: 1786521

Опубликовано: 07.01.1993

Авторы: Гаврилова, Мельникова, Петров, Ренин

МПК: H01F 19/00, H01F 19/08

Метки: импульсный, трансформатор

...сердечник с многовитковыми обмотками, соединенными с контактными площадками, расположенными на основании, согласно изобретению, основание выполнено в виде диэлектрической пленки, а тороидальный сердечник с многовитковыми обмотками и контактные площадки размещены на противоположных друг от друга сторонах диэлектрической пленки, причем в диэлектрической пленке напротив контактных площадок выполнены окна для размещения выводов обмоток, а контактные площадки выполнены в виде пленочных покрытий, перекрывающих по периметру окна, Диэлектрическая пленка выполнена из полиимида фольгированного с одной стороны медью, , 55 Открытые поверхности контактных площадок покрыты слоем олово-висмутового сплава,Выполнением основания в виде...

Магнитопровод

Загрузка...

Номер патента: 1786522

Опубликовано: 07.01.1993

Автор: Грибов

МПК: H01F 27/24

Метки: магнитопровод

...решение магнитопрово- ходится под воздействием как магнитного да позволяет расширить область его приме потока, наведейного катушкой сердечника 2, так и магнитного потока, наведенного катушкой сердечника 5, Это позволяет смоннения, в частности, использовать его каксердечник дросселя насыщения. На фиг.1 и 2 изображены варианты " "тировать на магнитопроводе согласно предлагаемого магнитопровода с различны- . фиг,3-5 дроссель насыщения, управляемый ми конфигурациями замыкающего звена 1, 30 реактор й т,пчто существенно расширяет В остальном конструкция этих вариантов: функциональныевозможностизтогомагнитопровода. Формула изобретения 1; Магнитопровод, состоящий из серидентична: магнитопровод выполнен из ферромагнитного маТериала...

Устройство для регулирования переменного напряжения

Загрузка...

Номер патента: 1786523

Опубликовано: 07.01.1993

Авторы: Бирук, Липковский, Лялько, Уваров

МПК: H01F 29/02

Метки: переменного

...6, фйксированного зажимом 4 до конца обмотки 7, и диапазоне ответвления 5, фиксиро ванного зажимом 3 до конца обмотки 8, между выходными зажимами 9, 10 подключена первая нагрузка 15, а между выходными зажимами 11 и 12 вторая нагрузка 16.Устройство работает следующим обра эом.Переменное напряжение Овх подается на входные зажимы 3, 4 и соответственно на обмотке с отводами 2 наводится напряжение соответствущей величины. Изменение 40 напряжения между первыми двумя выходными зажимами 9, 1 б и на нагрузке 15 осуществляется при помощи переключателя 13 в пределах ответвления 6, фиксированного входным зажимом 4, до конца обмотки 7. 45 Минимальное значение выходного напряжения на нагрузке 15 реализуется при положении переключателя 13,...

Способ изготовления ферритовых изделий

Загрузка...

Номер патента: 1787686

Опубликовано: 15.01.1993

Авторы: Кожемякин, Мойзес, Притулов, Суржиков

МПК: B22F 3/12, H01F 1/34

Метки: ферритовых

...совмещена с операцией спекания, Поэтому чрезвычайно высокие скорости радиационного разогрева приводят к взрывообрэзному выделениюорганического связующего, что приводит к парообразованию и микропорушениям структуры, и, кэк следствие, к ухудшению электромагнитных параметров ферритов. Из этих соображений следует стремиться к уменьшению скорости разогрева пресс-заготовок на стадии разогрева,Экспериментально нами установлено,что при скоростях радиационного разогрева10 не выше 530 градусов в минуту выжигание органического связующего не сопровождается парообразованием и нарушением микроструктуры ферритов и не приводит к ухудшению электромагнитных характеристик дел скорости радиационного разогрева Реализация данного предположения, аименно,...

Способ изготовления порошковых магнитопроводов

Загрузка...

Номер патента: 1787690

Опубликовано: 15.01.1993

Авторы: Волнистов, Морозов, Рыгалин, Соловьев, Худобин

МПК: B22F 3/24, H01F 1/22, H01F 1/28 ...

Метки: магнитопроводов, порошковых

...спекания производят восстановительный высокотемпературный отжиг при температуре 800-1350 С,аП р и м е р. Композиция ОС - 51-03 представляет собой суспензию измельченных силикатов (асбест, слюда, флюгот, тальк) и окислов (хром, титан, кобальт, вольфрам, никель, ванадий) в растворах органических: и элементоорганических полимеров, Композиция выпускается по ТУ 88 - 633-12205-16 -1787690 Предлагаемый способ (высокотемпературная обработки1050 С Наименование характеристи- Известный способ (низкотемкипературная обработка 160 С) Магнитная индукция, ТлПолные удельные потери,ВТ/кгМеханическая прочность магнитопровода кг/см КПД. электродвигателя с поошковым магнитол арво ом 1,7 - 1,8 1,2 - 1,3 3 - 4 25-501,15- 1,2 15- 20 1,0 Составитель...

Устройство управления электромагнитом переменного тока

Загрузка...

Номер патента: 1788530

Опубликовано: 15.01.1993

Авторы: Розенсон, Саксонов, Сокол

МПК: H01F 7/18, H01H 47/32

Метки: переменного, электромагнитом

...резистора подключен к подвижному выводу того же резистора и к первому входу для регулировки деятельности выходных импульсов узла задержки, второй вывод первого резистора подключен к первому выводу второго резистора, к подвижному выводу второго резистора и к первому выводу контактной группы, второй вывод которого подключен к второму выводу второго резистора и к второму входу для регулировки длительности выходных импульсов узла задержки, ограничительный диод включен параллельно выводам для подключения катушки электромагнита, причем анод этого диода подключен к аноду тиристорного ключа достигается упрощение устройства, расширение эксплуатационных воэможностей и уменьшение энергопотребления.Применение однополупериодного тиристорного ключа...

Способ настройки и температурной стабилизации магнитных периодических фокусирующих систем из постоянных магнитов на основе соединений редкоземельных металлов с 3 -металлами

Загрузка...

Номер патента: 1790008

Опубликовано: 23.01.1993

Авторы: Зайцев, Лившиц, Лилеев, Мельников, Менушенков, Шамаро

МПК: H01F 13/00

Метки: магнитных, магнитов, металлами, металлов, настройки, основе, периодических, постоянных, редкоземельных, систем, соединений, стабилизации, температурной, фокусирующих

...материальных часть магнитов приходится утилизировать) и трудовых затрат.Целью изобретения является повышение стабильности системы, уменьшение времени ее настройки и расхода магнитов.П р и м е р, Стабилизированные ЯвСоб магниты К 18 х 10 х 4 размагничивали обратным магнитным полем до величины остаточной индукции в центре кольца 78 + 3 мТл (измерение проводилось на установке МИРТс точностью + 1%), после чего стабилизировали систему в течение 1 ч при 140 С, а затем вновь измеряли индукцию в центре колец.Результаты измерений магнитных свойств колец, проводившихся на установке УИФИ с точностью + 2%, и измерений индукции в МПФС приведены в табл. 1,Формула изобретения Способ настройки и температурной стабилизации магнитных периодических...

Эластичный магнит из термопласта с ферритовым наполнителем

Загрузка...

Номер патента: 1791857

Опубликовано: 30.01.1993

Автор: Благуте

МПК: H01F 1/113

Метки: магнит, наполнителем, термопласта, ферритовым, эластичный

...магнит 1 выпо мер, из изопрен-стирольного т наполнителем в виде порошка рия. Внутри эластичного магни рованы известным способ элементы 2 в виде кордовой ни лического троса,Упругие элементы 2 распол направления натяжения эласти та,Рабочая поверхность эласти1791857 Составитель А, Род Техред М,Моргента Корректор Л, Фил едакт Заказ 154 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/51 роизводственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 10 та 1 после его намагничивания в специальном индукторе или с помощью специальной электрической обмотки футерована ферромагнитными частицами 3 в виде порошка карбонильного железа или смесью порошка...

Индуктор для термомагнитной обработки и намагничивания многополюсных роторных магнитов

Загрузка...

Номер патента: 1791858

Опубликовано: 30.01.1993

Авторы: Горская, Стадник

МПК: H01F 13/00

Метки: индуктор, магнитов, многополюсных, намагничивания, роторных, термомагнитной

...Центры токонесущих стержней при этом рас-.полагаются на окружности радиуса 10,7 мм,а угол а =. 20 О, ротор, намагниченный в таком индукторе, создает магнитное поле, отклонение которого от синусоидального составляет 4% При намагничивании такого ке магнита в устройстве, описанном в прототипе, по стержням необходимо пропустить ток 12,6 кА; т,е, в 2,5 раза больше, чем в предлагаемом индукторе, а отклонение поля намагниченного ротора от синусоидального составляет 20%,При намагничивании такого же шести- полюсного ротора в стержни предлагаемого индуктора необходимо подать ток 10,1 кА,угол а -- 13 О, намагниченный ротор будет создавать поле, отличающееся от синусоиды на 1,5%, Для намагничивания этого шестиполюсного ротора в известном устройстве...

Устройство для намагничивания индуктора электрической машины с магнитотвердыми брусками

Загрузка...

Номер патента: 1791859

Опубликовано: 30.01.1993

Авторы: Джзмачян, Оганян, Яралов

МПК: H01F 13/00

Метки: брусками, индуктора, магнитотвердыми, намагничивания, электрической

...б соединены, в частном случае попарно, замыкающим магнитопроводом 8, Этим магнитопроводом могут быть замкнуты и три стержневых магнитопровода, С целью уменьшения отоков рассеяния магнитопроводы б и 8 могут быть изготовлены, как единое целое,Катушки 4 через выключатель 9 электрически соединены с источником постоянного тока 10. Для контроля значения тока в электрической цепи имеется амперметр 11, Соединение начал и концов катушек 5 выбирается так, цтобы при протекании постоянного тока в электрической цепи катушек в магнитопроводах образовалось бы симметричное многополюсное магнитное поле с чередующимися полюсами разной полярности, замыкающееся через внутренний рабочий объем 3,Устройство работает следующим обра179 1859 оставитель А. Луки...

Установка для регенерации диэлектрических жидкостей

Загрузка...

Номер патента: 1791860

Опубликовано: 30.01.1993

Авторы: Забоев, Ширшов

МПК: H01F 27/14

Метки: диэлектрических, жидкостей, регенерации

...нагрева масла, Все указанное выше ведет к уменьшению трудоемкости обслуживания установки.Установка после центрифуги электро- фильтра позволяет получить очистку жидкостей от асфальто-смолистых загрязнений, имеющих размеры до 0,05 мкм, так как существующие отечественные и зарубежные центрифуги позволяют очищать жидкость только от механических загрязнений размером до 1 мкм.Датчик загрязненности жидкости, установленный на выходе установки,позволяет контролировать качество регенерации масла, Если масло не соответствует необходимому качеству, то благодаря соединению датчика с гидроциклоном, жидкость возвращается в гидроциклон для повторной очистки. Таким образом, исключается использование потребителем жидкости ниже требуемого качества...

Способ запрессовки активных частей электрических аппаратов

Загрузка...

Номер патента: 1791864

Опубликовано: 30.01.1993

Авторы: Гопка, Горпинич, Дубровский, Мельников, Соколов, Ясак

МПК: H01F 41/04

Метки: активных, аппаратов, запрессовки, частей, электрических

...под действием тарельчатых пружин, ход которых компенсирует усадку обмоток. Недостаток его заключается в том, что он сравнительно сложен, дорогостоящий и для большинства трансформаторов не приемлем.8 качестве прототипа выбран способ технологической обработки активной части трансформатора с использованием статических усилий запрессовки. Он заключается в том, что на заключительном этапе сборки, прошедшая цикл сушки, пропитки и термовакуумной обработки активная часть трансформатора подвергается однократному сжатию усилием начальной запрессовки, равным расчетному. Операция проводится гидродомкратами с последующей фиксацией запрессовки прессующими винтами,Недостатком этого способа является то, что однократная прессовка на заключительном...

Устройство для намотки электрических катушек

Загрузка...

Номер патента: 1791865

Опубликовано: 30.01.1993

Автор: Гилев

МПК: H01F 41/06

Метки: катушек, намотки, электрических

...упора б,так, что штырь 12 каркаса 11 вводится в паз 4. На каркасе 11 выполнены выступы 13 и бобышки 14 для наматываемого провода, Торец диска 15 выполняет рольограничителя для каркаса 11.Устройство работает следующим образом,Шпиндель 2 застопорен фиксатором 5, Провод 9, пропущенный через механизм натяжения 10, закрепляется в отверстии оправки 3 (фиг. 2). На другую оправку надевается каркас 11 до подведенного упора 6, при этом штырь 12 каркаса 11 вводится в паз 4, Затем упор 6 отводится, шпиндель 2 расстопоривается и начинает вращаться, при этом провод 9 закладывается между выступами 13 и наматывается на каркас 11 между бобышками 14, Из-за смещения оправки 3 относительно оси шпинделя 2 при намотке провод 9 вытягивается...

Способ изготовления магнитомягких ферритовых изделий

Загрузка...

Номер патента: 1792544

Опубликовано: 30.01.1993

Авторы: Абаренкова, Котов, Назаров, Федоров

МПК: H01F 1/20

Метки: магнитомягких, ферритовых

...порошка ферромагнетика очень широкий частотный диапазон дисперсии р(со) и,и"(в), Для порошка области дисперсии, обусловленные двумя прОцессами - смещением доменных стенок " и естественным ферромагнитным резонансом (ЕФМР), сливаются в одну широкую область. Поэтому магнитный спектр порошка - однодисперсный. Уменьшение размеров ферромагнетика приводит к увеличению резонансной частоты а смещения доменных стенок, посколькуГ 1/4где - средний размер кристалликов феррита, При дроблении кристалла на совокупность мелких кристалликов происходит 5 уменьшение количества доменных стенок,дающих вклад в изменение намагниченности на определенной частоте радиодиапазона, Это приводит к уменьшению интенсивности поглощения (уменьшение 10,и и,й),...

Устройство для включения электромагнитного реле

Загрузка...

Номер патента: 1793484

Опубликовано: 07.02.1993

Автор: Ткачев

МПК: H01F 7/18

Метки: включения, реле, электромагнитного

...6 и резистора 11, вторые выводы которых соединены с затвором транзистора 3 и с анодомдиода 14, катод которого через резистор 1235 подключен к выводу 15 питания, база транзистора 4 через резистор 13 и коллекторэтого транзистора соединена с вторым выводом конденсатора 5,Устройство для включения электромаг 40 нитного реле работает следующим образом,Если напряжение на выводе 15 питанияотрицательное, а на общем выводе 17 - положительное, то ток протекает по цепи; обмотка электромагнитного реле, выходной45 вывод 16, коллекторный переход транзистора 1, конденсатор 5, резистор 8, эмиттерныйпереход транзистора 2. Транзисторы 1 и 2открываются, причем транзистор 1 работаетв инверсном режиме. Реле срабатывает. Ба 50 зовые токи транзисторов 1 и...

Индуктор для намагничивания многополюсных роторных магнитов

Загрузка...

Номер патента: 1793485

Опубликовано: 07.02.1993

Авторы: Горская, Косов, Милюков, Стадник

МПК: H01F 13/00

Метки: индуктор, магнитов, многополюсных, намагничивания, роторных

...при этом внутренняя граница индуктора имеет в сечении вид правильного 2 И-угольника. 1 ил,текстуру, например из материалов, содер- у жащих редкоземельные элементы (сплав КС 37), или из сплава неодим-железо-бор, изготавливают цилиндрические участки с направлением осей легкого намагничивания, параллельным в сечении основаниям трапеций., После изготовления эти участки намагничива- д ют в направлении осей легкого намагничивания каждый в отдельности в обычном намагничивающем устройстве. Из магнитомягкого материала, имеющего большую ин- А дукцию насыщения, например из сплавов а=- на железокобальтовой основе (пермен- ОО дюр марки 49 К 2 ФВИ), изготавливают ци- (Я линдрические участки Затем все участки скрепляют, например склеивают,...

Способ намагничивания магнитной системы электродвигателя постоянного тока с постоянным магнитом после ремонтных работ

Загрузка...

Номер патента: 1793486

Опубликовано: 07.02.1993

Авторы: Доронцев, Родин, Царева

МПК: H01F 13/00

Метки: магнитной, магнитом, намагничивания, после, постоянного, постоянным, работ, ремонтных, системы, электродвигателя

...содержащего также последовательно соединенные первую кнопку "Стоп"КС 1, шунтированную последовательно ра"0 зомкнутым контактом К 1 первого электромагнитного пускателя К 1, первую кнопку"Пуск" КП 1, нормально-замкнутый контактК 2 второго электромагнитного пускателя К 2,первый и второй буксировочные конечные15 выключатели ВК 1, ВК 2 и через нормальнозамкнутый контакт универсального переключателя УП соединенные с первым.выводом обмотки первого электромагнитного пускателя К 1, первый вывод обмотки20 второго электромагнитного пускателя К 2 соединен через нормально-замкнутый контактК 1 первого электромагнитного пускателя К 1с последовательно соединенными второйкнопкой "Пуск" КП 2, шунтированной нормально-разомкнутым контактом К 2...

Трансформатор

Загрузка...

Номер патента: 1793487

Опубликовано: 07.02.1993

Авторы: Бердяев, Кузнецов, Кукушкин, Щеткин

МПК: H01F 27/30

Метки: трансформатор

...лаком или компаундом.4На чертеже схематично изображен предлагаемый трансформатор.Трансформатор содержит сердечник 1 и а каркасы 2 и 3 одинаковой аксиальной длины с первичной и вторичной обмотками. Пространство между фланцами заполнено компаундом 4.Трансформатор рабдтает следующим образом.Каркасы вставляются друг в друга и надеваются на сердечник. Каркас 2 имеет(-об1793487 места перекрытия йаносится лак или компаунд 4, Данная конструкция позволяет использовать трансформатор с повышенными требованиями к электрической прочности.5 По сравнению с прототипом выполнение катушек одинаковой аксиальной и наибольшей для данного типа сердечника длины ведет к увеличению площади окна для размещения первичной обмотки. Это 10 дает возможность...

Электрическая обмотка

Загрузка...

Номер патента: 1798823

Опубликовано: 28.02.1993

Авторы: Антюхин, Сорокин, Узарс, Феоктистов, Чуверин

МПК: H01F 27/28, H01F 27/30

Метки: обмотка, электрическая

...прямоугольного сечения Т х Ш, в которых по краям предусмотрены отверстия 2 и 3. В конструкции обмотки использованы также изолирующие прокладки 4 (фиг.2) тол- щиной 2 Т квадратной формы с размерами Ш прямоугольные в и четырех прямоугол женных пла.ш.мя, концах и соедине лест по винтовой л друг от друга с по щих толщину; рав шин, и установлен мотка стягивается ходящих через отв в прокладках, Для сительно сердечн форматора про выполнены выступ и иметь вырезы, с ниям углов сердеч каждый иззков шин, улоотверстия нау собой внахи изолированькладок, имеюнной толщинех обмотки, Обю шпилек, протрезках шин иобмотки отнора или трансмогут бытьнутрь обмоткиющие очертаф-лы, 5 ил.1798823 3 4Предложенная обмотка работает следу- Формула изобретения ющим...

Трехфазный реактор нулевой последовательности

Загрузка...

Номер патента: 1798824

Опубликовано: 28.02.1993

Авторы: Лейтес, Майзель

МПК: H01F 37/00

Метки: нулевой, последовательности, реактор, трехфазный

...с трехстержневым (многостержневым) магнитопроводом, в котором все изложенное выше справедливо для любойпары рядом расположенных стержней, накаждом стержне которой концентрическиразмещены части обмоток трех фаз.Из выражения (2) для данного реактора 50следует 1 УЬ дРрогОобр, = -- Оо( Гхх ( (О + Ь + с) д + О(2 д + Ь/3) ++аг(О -Ь -с)о+аг(О+Ь+сф=- -12 м,иоВ Ь ОдВ (1 +70)+1 г Ррог г Ь где со - угловая частота,К - число витков обмотки фазы, ро = 4 л 10 7 Гн/м - магнитная постоянная,Ь - высота обмоток,О - средний диаметр обмоток,д = с + 2 Ь/3 - приведенная ширина канала рассеяния пары соседних частей обмоток фаэ,Ь - радиальный размер (ширина) каждой части обмотки,с - канал между частями обмоток.Ообр., обУсловленное индУктивным падением...

Способ изготовления высоковольтных изделий

Загрузка...

Номер патента: 1798825

Опубликовано: 28.02.1993

Авторы: Трипотень, Черезов

МПК: H01F 41/00

Метки: высоковольтных

...кл. Н 01 В 19/00, 1986, (54) СПОСОБ ИЗГОТОВЛЕНИЯ ВЫСОКОВОЛЬТНЫХ ИЗДЕЛИЙ Изобретение относится к электрорадиотехнике, в частности к способам пропиткм и герметизации таких устройств, как умно- жители напряжений, распылители, трансформаторы, конденсаторы и т.д., где в качестве электрической изоляции используются твердые полимерные или воскообразные вещества.Целью изобретения является увеличение надежности и срока службы высоковольтной изоляции изделий путем замещения воздушной среды в межотраслевых и межобмоточных микрополостях, не заполненных изоляционным материалом, на более проч-. ный в отношении электрического пробоя газ,Пример реализации предлагаемого спо-соба изготовления полимерной изоляции катушек трансформаторов строчной...

Устройство для намотки катушек

Загрузка...

Номер патента: 1798826

Опубликовано: 28.02.1993

Авторы: Власов, Серебренников, Тур

МПК: H01F 41/04

Метки: катушек, намотки

...19, к другому концу которого также посредством шарнира 20 присоединена промежуточная вилка 21, з проушинах которой на оси 22 установлена вилка прижима 23, в которой на полуосях 24 шарнирно закреплен осевой прижим 17 наматываемого провода 11, Осевой прижим 17 прижимается к поверхности 25, на которую наматывается провод 11, вследствие воздействия на рычаг прижима 19 пружины 26 одним концом прикрепленной к рычагу прижима 19, а другим концом - к кронштейну 27вертикального вала 16, Прижимание же наматываемого провода 11 к предыдущему намотанному витку силой Р осуществляется пружиной 28, одним концом закрепленной в кронштейне 29 корпуса 15 механизма раскладки и воздействующей другим концом на кронштейн 30, жестко соединенный с вертикальным...

Магнитное вещество

Загрузка...

Номер патента: 1800486

Опубликовано: 07.03.1993

Авторы: Бирюков, Бирюкова

МПК: H01F 1/00, H01F 1/28

Метки: вещество, магнитное

...в виде промежуточного слоя между поверхностью магнитных частиц и слоем поверхностно-активного вещества,На фиг.1 и фиг.2 показаны частицы предлагаемого вещества,Магнитная частица 1 покрыта слоем 2 парамагнетика, расположенным на поверхности магнитной частицы. Для расширения группы используемых парамагнетиков частица может содержать дополнительный слой 3 материала, нанесенный на слой 2 парамагнетика, способствующий адсорбции поверхностно-активного вещества 4, слой которого окружает частицу в целом. Слой парамагнетика увеличивает объем частицы и снижает среднюю ее плотность. При этом увеличиваются силы статического давления на частицы в жидкости, а также увеличиваются силы стерического взаимодействия частиц. Это обеспечивает...

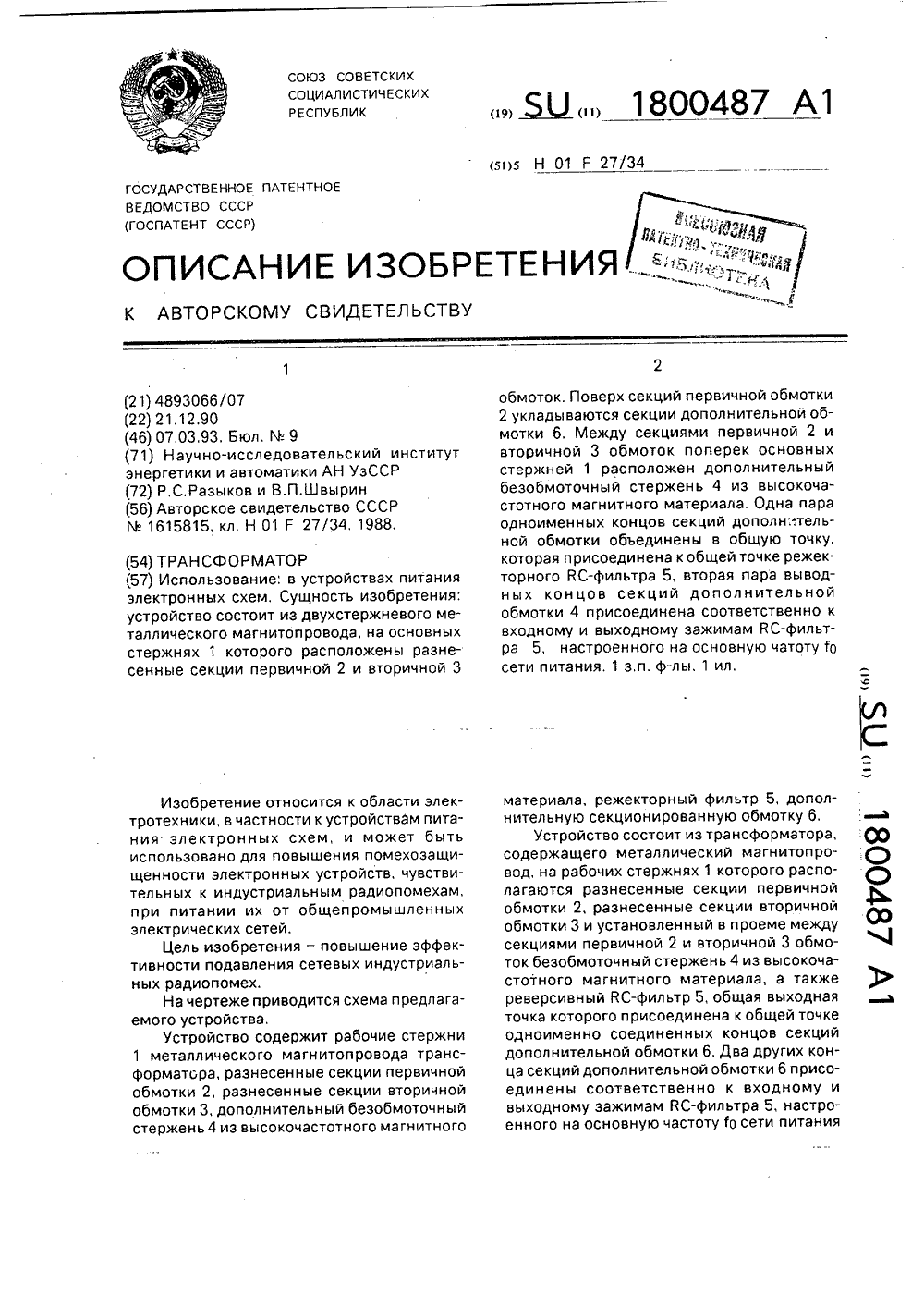

Трансформатор

Загрузка...

Номер патента: 1800487

Опубликовано: 07.03.1993

Авторы: Разыков, Швырин

МПК: H01F 27/34

Метки: трансформатор

...работы одной секции на нагрузку, состоящую из одной симметричной половины фильтра.Заявляемое устройство работает следующим образом, После его присоединения к общепромышленной сети О по первичной обмотке 2 начинает протекать переменный ток, создающий м,д.с, Под ее действием на участках стержней 1, охваченных секциями первичной обмотки 2, возникает магнитный поток ф, содержащий составляющую основной рабочей частоты 10 и составляющие индустриальных радиопомех частоты 1 П,На стыке основных 1 и дополнительных 4 стержней из-за разницы в их магнитных сопротивлениях происходит разветвление составляющих магнитного потока. Поток основной рабочей частоты далее замыкается по рабочему контуру, в который входят металлические стержни 1,...
