H01F — Магниты; индуктивности; трансформаторы; выбор материалов, обеспечивающих магнитные свойства

Номер патента: 143169

Опубликовано: 01.01.1961

Авторы: Баскова, Чемрукова, Щепкина, Ямницкий

МПК: B22F 3/02, C04B 35/64, H01F 1/08 ...

Метки: анизотропных, бариевых, магнитов, оксидных

...матов в заводских условиях не превышает 200 - 300 шт/смену.Предложенный согсйсно изобретению, способ лишен этих недостатков.с, ф,.При йзготовлении по предложенному способу анизотропных оксид. ных бариевцх. магнйтов увеличивается производительность и повышается их качество за счет сушки водной пасты феррита бария распылением с последующим прессованием деталей в магнитном поле. При этом производятся следующие. технологические операции:а) перемешивание смеси исходных материалов;б) обжиг смеси;в) сухой помол феррита;г) мокрый помол феррита;д) сушка водной пасты феррита распылением;е) сухое прессование деталей в магнитном поле;ж) спекание деталей.В предложенном способе изготовления анизотропных магнитов вместо прессования водной пасты...

Номер патента: 143459

Опубликовано: 01.01.1961

Автор: Усов

МПК: H01F 41/06, H02K 15/04

Метки: машин, секций, станок, электрических

Номер патента: 143881

Опубликовано: 01.01.1962

Автор: Мирошниченко

МПК: H01F 41/08, H02K 15/04

Метки: изолирования, машин, обмоток, станок, стержней, электрических

...шкал, нанесенных на фигурных плитах 5 и 6. Таким образом,143881в процессе настройки станка, подвижная направляющая устанавливается на фИФуиойплите в новое положение, соответствующее форме изолируемой секции,В изолировочной головке, содержащей корпус челнока, фрикционные ролики и привод с вариатором, движение передается от электро- привода 7, через верхний вал 8 вариатора, обгонную муфту и зубчатую передачу 9 на чеЛнок 10 с лентой.Одновременно через нижний вал 11 вариатора и червячную передачу 12 движение передается фрикционным роликам 13, которые, соприкасаясь с призматическими направляющими, обеспечивают перемещение изолировочной головки, Регулирование шага наложения ленты производится поворотом лимба 14, навинченного на вал 15,...

Номер патента: 143898

Опубликовано: 01.01.1962

Авторы: Беккер, Огородников

МПК: H01F 27/22, H01F 41/12

Метки: аппаратуры, взрывобезопасных, заполнения, или, кварцевого, машин, песка, предназначенного, трансформаторов

...и пробой изоляции. Кварцевый песок гранулометрического состава 0,4 - 0,8,цл, предназначенньш для заполнения взрывобезопасных трансформаторов, промывается водой и высушивается так, чтобы его влажность не превышала 0,15 - 0,17",о. Затем песок обрабатывается 0,1 - 0,55 о-ныл раствором специальной этилгидросилоксановой жидкости ГКЖв уайт-спирите, После этого песок подвергается термической обработке при температурс 120 в 1 до достижения содеркания в нем летучих веществ не более 0,15/о.оу143898 Расход ГКЖна точну сухого кварцевого песка не превышает 1 ОО.г. Обработанный ",таким образом кварцевый песок и засыпанный в трансформатор, в процессе эксплуатации не увлажняется и предотвращает увлажнение изоляции...

Номер патента: 143900

Опубликовано: 01.01.1962

Авторы: Бирюков, Марквардт

МПК: H01F 41/00

Метки: модель, трансформатора, физическая

...к вторичной его обмотке Г, подключена нагрузка Я,. Дополнительная оомотка Т, обеспечивающая компенсацию магнитных потерь, питается от постороннего источника тока через большое сопротивление Л, которое ставит обмотку Гв в режим питания от источника тока, Фазорегулятор ФР установлен для повышения напряжения и изменения фазы тока подпитки.При пропускании тока подпитки з фазе с напряженнем с/тируь щая намагничивающая сила (н, с.) определяется какческая сумма и. с. холостого ходами,1 при подпитке и н. с, подпит.о 143900 Предмет изобретения Физическая модель трансформатора, о т л и ч а ю щ а я с я тем, что, с целью выполнения критерия подобия магнитных потерь, на ее магнитопроводе размещена дополнительная обмотка, присоединенная к источнику...

Номер патента: 143912

Опубликовано: 01.01.1962

Авторы: Белкин, Савельзон, Храпов, Шапиро

МПК: G01R 35/02, H01F 41/00

Метки: испытания, трансформаторов, электрических

...принципиальная цового омощью специальных согласуюй схема предлагаемого устройства.Проверяемая обмотка испытуемого трансформатора 1 и соответствующая обмотка образцового трансформатора 2 через контакты переключателя 3 подключены к одному из выводов согласующих трансформаторов 4 и 5. Эти трансформаторы выполнены одинаковыми и имеют ряд выводов от первичной обмотки, При подключении к различным выводам коэффициент трансформации изменяется так, чтобы при любом напряжении контролируемой обмотки, на вторичной обмотке согласующих трансформаторов оставался бы постоянный уровень напряжения.Включение нужных выводов трансформаторов производится с помощью автоматического переключателя 3 через перфокарту, выполненную для данного типа...

Номер патента: 143922

Опубликовано: 01.01.1962

Авторы: Белявцев, Хорошунин

МПК: H01F 41/02

Метки: изолирования, изоляционной, лентой, реле, ркм, рс-13, сердечников, станок, типа

...цриклинанне ленты,После прохождения четвертой позиции (позиция отрезки) лентаприклеена к сердечнику неполностью. Во время следующего делительцого поворота рея ьнерцой головки сердечник г. частично приялццойлентой проходит мимо подпружиненного ролика 29, который, обкатываясь вокруг сердечника, приклеивает оставшийся конец ленты.Следующий делительный поворот позиционной головки переносит сердечник с прикрепленным к нему концом ленты на позицию намотки Во время этого поворота прихваты открываются, освобождая конец ленты, который держится на острие перемычки только за счет клея. Наматывание ленты осуществляется следующим образом Кулачок 30 при помощи пружины 31 и рычага 32 включает зубчатую муфту 33, а кулачок 34 прижимает направляющий и...

Номер патента: 143923

Опубликовано: 01.01.1962

Автор: Дьяченко

МПК: H01F 3/14, H01F 7/18

Метки: листов, отделения, подъема, стальных, стопы, электромагнитное

...по полярности полюсами и имеющих относительно небольшие воздушные зазоры между полосами противоположных полярностей.На фиг. 1 изображено предлагаемое устройство, вид спереди; на фиг. 2 - то же, вид в плане; на фиг. 3 - поперечный разрез устройства, а на фиг. 4 - узел одного из электромагнитов с катушкой, в увеличенном масштабе,Устройство представляет собой 15 отдельных электромагнитов, стянутых болтами в один комплект.Лв 143923Катушка 1 каждого электромагнита надета на выступы двух соседних сердечников 2, выполненных из мягкой стали, а сердечники стянуты между собой стальными болтами 3.Кольцо 4, встроенное в среднюю часть комплекта, предназначено для крепления его,на поворотной раме раскладочной или листосортировочной машины....

Номер патента: 144215

Опубликовано: 01.01.1962

Авторы: Бовриков, Похило, Сомов, Шуть

МПК: H01F 29/14, H02H 9/08

Метки: дугогасящая, индуктивности, катушка, плавным, регулированием

...дугогасящей катушки является то, что с целью регулирования тока без искажения формы кривой, магнитная цепь дросселя насыщения выполнена из нескольких магнитопроводов с различными воздушными зазорами, подобранными таким образом, что зависимость суммарного потока этих цепей от подмагничиваю 1 цего тока имеет форму кривой, близкую к форме квадратичной параболы.На чертеже изображена электрическая схема предлагаемой дугогасяшей катушки.Дугогасящая катушка содержит два отдельных магнитопровода 1 и 2, имеюших специальные воздушные зазоры, Обмотки Г - переменного тока и обмотки й 7 - постоянного тока обоих магнитопроводов соединяются параллельно. Такой дроссель позволяет плавно регулировать ток, при изменении тока в обмотках управления и 7=,...

Номер патента: 144216

Опубликовано: 01.01.1962

Автор: Тарасов

МПК: H01F 41/02

Метки: п-образных, пакетов, полуавтоматического, трансформаторов

...цикла нож отходит по направлению, указанному стрелкой, на 0,5 приращения длины пластины. Отвод ножа производится при повороте вала 3 гайкой 2 б корпуса. Гибка пластины производится пуансоном 27 от копира 28 между полуматрицами 29 и 30. Полуматрицы установлены на валу 3 на ленточной резьбе - одна на правой, другая на левой, При повороте вала 3 на определенный угол полуматрицы раздвигаются, каждая на величину, равную толщине штампуемой ленты.При ходе пуансона вперед лента зажимается между пуансоном и выталкивателем, сжимая пружину выталкивателя 31. При отходе пуансона 27 выталкиватель подается вперед через рычаг 32, тягу 33 от копира 34 с таким расчетом, что выходит за пределы границы полуматриц 29 и 30 и придерживает загнутую...

Номер патента: 144220

Опубликовано: 01.01.1962

Авторы: Борисенко, Васильев, Глухов, Закусило, Кибалко

МПК: H01F 41/02, H02K 15/02

Метки: вал, железа, листов, набора, роторного, роторный

...13, увлекаемый соленоидом 17, которыйосвобождает ротор 12,Одновременно подается команда на пневмоцилиндр 18, шток которого перемещает рейку 19 и через шестерню с обгонной муфтой 20, валик 21 и крышку 22 передается вращение ротору 12. Как только ротор 12 повернется на 20, регулируемый упор 23 нажмет на конечныивыключатель 24, от которого последует команда на соленоид 17, фиксатор 13. Г 1 ри этом произойдет фиксация ротора 12, после чего последуеткоманда на обратный ход штока цилиндра 18 и включение главногопривода пресса.Пуансон 25 на своем торце несет штифт 2 б, который заходит в отверстие листа ротора, пробитое на предыдущей операции. Пуансон 25встречает на своем пути валик 2, напрессовывает на него лист ротораи при встрече со...

Номер патента: 144235

Опубликовано: 01.01.1962

МПК: H01F 41/06

Метки: 144235

...От вала через шестерни 9 и 10 вращаепся,шестерня 11, в верхней части которой имеется расточка с резьбойшаг который равен шагу укладки наматываемопго провода. Кулачковонвивтовая муфта 12 связывает вал 7 с вертикальным кор 1 пусом моталки 5.144235Вал 4 и моталка получают через приводной вал 7 вращение почасовой стрелке,вокруг штыря б и соответствующее шагу намотки перемещение вверх. В,конце намотки, когда моталка находится в верхнемположении, электроблокировка дает сигнал на уборку фиксатора 2 ина реверанс лривода. Вал 7, вращаясь против часовой стрелки, перемещает стол и через шестерни 9, 10 и 11 1 воздействует на вал 4, который.вместе с моталкой опу 1 скаегся в исходное положение,Стол поворачивается приводом между штырями б на шаг,...

Номер патента: 144548

Опубликовано: 01.01.1962

Авторы: Анисимов, Духанин

МПК: G01R 31/12, H01F 41/06

Метки: витков, короткозамкнутых, намоточным, обнаружения, приставка, станкам

...поля, применен П-образный ферритовый магнитопровод датчика о. Предмет изобретен и я Приставка к намоточным станкам для обнаружения короткозамкнутых витков, содержащая датчики, генератор, нагруженный на катодный повторитель, и балансный делитель, работающий на принципе изменения сеточного тока лампы генератора при изменении параметров колебательного контура генератора, о т л и ч а ю щ а я с я тем, что, с целью повышения чувствительности и возможности многокатушечной намотки, магнитопровод указанных датчиков имеет П-образную форму. Составитель Л. 3. Рубинчик.тодп к печ 511-62 гЗак, 1344 Объем 0,18 изд. л. Цена 4 коп, Формат бум 70 К 1081/в Тираж 900 ЦБТИ при Комитете по делам изобретений и открытий при Сонете Министров СССР...

Номер патента: 144551

Опубликовано: 01.01.1962

Автор: Максимов

МПК: H01F 3/00, H01F 7/13

Метки: телескопического, типа, электромагнит

...7 н- честить во внутрь якоря.Размещение подвижного якоря В 1,0,Ости феррохагниного выст) ня НОЗВО.Е Г НСП 0.1 ЪЗОВЯТэ Н(. ТОЛЬКОВО(.СНЛПЕ ОТНОС 1 ТЕЛЬНО ПРОТИВО- полюса, но и Выталкива(ощее усилие, Яправленное в ту же сторону, возикаОп(ее В резулыгите 05(ногОЛ 51)РОГО намяГннчиияния якоря и Втулки, в которой он размещен.Ня фиг.прпводитс) Схечя с(1)ойстн( электромагнита постоянного тока с телескопическим якорем с незашгганной обмоткой. Якорь состоит пз подвижногои неподвижного ) пустотелых ферромагнитных цилиндров. Внутри цилиндра 1 помещаегся Возвратная пружина 3, НЯ- саженная на немагнитный стержень 4, жеско скрепленньЙ ( цилиндром 1. Цилиндр 2 соединен с цилиндром,), образуя каркас катушки Возбуждения.Ня фиГ. 2 н)РВеен элекг)оч(1 ни(...

Номер патента: 144891

Опубликовано: 01.01.1962

Авторы: Заярный, Макошин, Мурзин, Печенко

МПК: B65H 54/00, H01F 41/06, H01J 29/76 ...

Метки: катушек, намотки, отклоняющих, полуавтоматический, систем, станок, телевизоров

...указано стрелкой на фиг. 2, г) и одновременно укладываться на прямом участке оправки. Предмет изобретен и я Полуавтоматический станок для намотки катушек, отклоняющиХ систем телевизоров с помощью оправок, устанавливаемых на шпинделе, совершающем возвратно-качательные движения относительно Своей оси посредством кулисно-шатунного механизма, отличающи,йся тем, что, с целью обеспечения плотной намотки катушек с углох 1 огклонения луча в 110 без применения раскладочного устройства, на. наружной поверхности каждой оправки закреплен клиновидный,зах - ват, имеющий плавный переход между нижней и верхней кромКами для скользящего перемещения по ним провода в противополоЖны направлениях при укладке его на прямых участках оправки. 2.:оставиель...

Номер патента: 144900

Опубликовано: 01.01.1962

Авторы: Отто, Хорст

МПК: H01F 27/24, H01F 41/02

Метки: магнитопровода, например, прессовки, трансформатора, ярма

...детали выполняют конической, Внутри этой П-образной детали помещен клин 13; между деталями 12 и 13 прокладывается натяжная лента 9. Возможно таКже прокладывать натяжную ленту 9 между клином 13 и нажимным листом 3 или разделить клин 13 на несколько отдельных клиньев и вставлять натяжную ленту между ними, В приводимом примере исполнения натяжная лента 9 огибает клин 13 и прикрепляется к нему при помощи винта 14. Чтобы обеспечить равномерное распределение сжимаюших усилий по всему сердечнику, по периферии сердечника виладываются отдельные колодки 15 из дерева или картона. Между натяжной лентой 9 и этими колодками вставляется прокладка 1 б, выполненная из тонкого картона.Высокие механические напряжения в натяжных лентах на углах...

Номер патента: 144901

Опубликовано: 01.01.1962

Авторы: Андреев, Зотов, Зубов

МПК: H01F 41/02

Метки: ленты, сердечников, тороидальных

...шпинделя.Сброс изготовленного на шпинделе в положении 20 сердечника происходит во время следующего поворота стола благодаря отводу шпинделя назад, при этом сердечник снимается с позиции и подается в кассету 22. В конце третьего поворота стола на 120 шпиндель оказывается в исходном положении 17 и описанный цикл работы устройства повторяется автоматически. Внутри шпинделя (фиг. 3) отрезной нож 28 приводится в движение посредством рычага 24 и штока 25. Закрепление конца ленты осуществляется зажимом 2 б (фиг. 4), укрепленным в ползунс 27 под действием клина 28. Приводы штока 25 и клина 28 осуществляются от соответствующих кулачков распределительного вала. Автоматическое устройство позволяет изготовлять сердечники раэных диаметров и...

Номер патента: 144908

Опубликовано: 01.01.1962

Автор: Андрюхин

МПК: H01F 41/04, H01F 41/06

Метки: бескаркасных, катушек, намотки, оправка, электрических

...разных диаметров, в шайбе выполнена система отверстий, размещенных по архимедовой спирали. На чертеже дан общий вид оправки в двух проекциях. Гибкая лента 1 натянута на окружность, образованную опорными цилиндрическими пальцами 2, имеющими постепенно увеличивающиеся диаметры и установленными в отверстиях, выполненных в направляющей шайбе 3. Эта шайба снабжена системой отверстий, расположенных ио архимедовой спирали. Перестановкой пальцев можно располагать опорные точки для ленты по концентрическим окружностям. Для того, чтобы рабочая часть оправки сохраняла цилиндрическую форму при изменениях ее диаметра в результате перестановки пальцев, гибкая лента прикреплена одним концом к опорному пальцу, а другим к цилиндрическои пружине...

Номер патента: 144909

Опубликовано: 01.01.1962

Авторы: Кикнадзе, Ковшиков, Ломидзе

МПК: H01F 13/00

Метки: мелких, размагничивания

...попадающие на вибролоток, двигаются под действием вибрации через зону размагничивания непрерывной цепочкой, плотно соприкасаясь друг с другом, Это приводит к искусственному увеличенчю геометрической длины размагничиваемого тела и, следовательно, к уменьшению размагничивающего фактора, что позволяет почти полностью размагничивать детали с весьма малыми размерами, т. е. повысить качество их обработки, На чертеже дано схематическое изображение устройства. Детали из кругпого бункера 1 через выходной лоток 2 переходят на вибролоток 3. Под действием вибрации детали 4 передвигаются по вибролотку, проходят через магнитное поле соленоида 5 и удаляются в контрольно-разбраковочное устройство б,Плита основания 7, а вместе с ней и вибролоток 3...

Номер патента: 145272

Опубликовано: 01.01.1962

Автор: Дульзон

МПК: H01F 38/30, H02H 7/06

Метки: дифференциальный, трансформатор

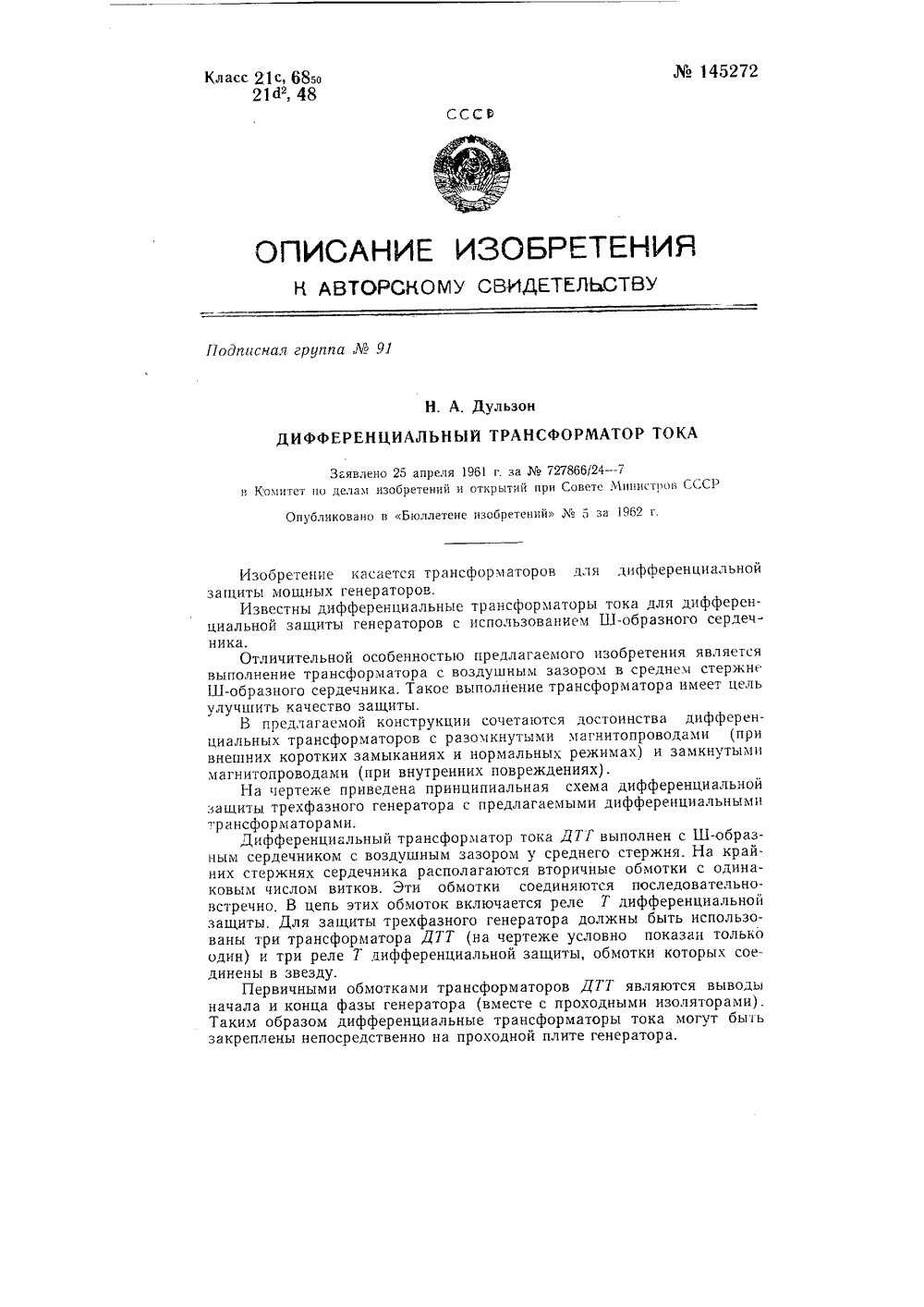

...сердечником с воздушным зазором у среднего стержня. На крайних стержнях сердечника располагаются вторичные обмотки с одинаковым числом витков. Эти обмотки соединяются последовательно- встречно, В цепь этих обмоток включается реле Т дифференциальной защиты, Для защиты трехфазного генератора должны быть использованы три трансформатора ДТТ (на чертеже условно показан только один) и три реле Т дифференциальной защиты, обмотки которых соединены в звезду.Первичными обмотками трансформаторов ДТТ являются выводы начала и конца фазы генератора (вместе с проходными изоляторами). Таким образом дифференциальные трансформаторы тока могут быль закреплены непосредственно на проходной плите генератора.145272При равенстве токов 1, начала и 12 конца фазы...

Номер патента: 145273

Опубликовано: 01.01.1962

Авторы: Александров, Бромберг, Савельев, Трубачев

МПК: H01B 19/00, H01F 41/12, H02K 15/04 ...

Метки: аппаратов, изоляции, машин, обмоток, стержней, электрических, электрической

...и промазывается замазкой. Пакет стержней подпрессовывается в прессе или при помощи струбцин закрепляется в этом положении, затем помещается в непроницаемый чехол (например, обертывается в пазовой и лобовой части листовой резиной толщиной 0,5 - 1 мм). К пакету стержней присоединяется штуцер, который уплотняется в крышке пропиточного котла. Пакет стержней помещается в пропиточный котел или автоклав, который затем заполняется битумом, нагретым до температуры 100 - 120 С. После помещения пакета в котел изоляция стержней через штуцер вакуумируется, при этом битум опрессовывает и при помощи резиновых прокладок придает правильную форму стержням в лобовой части и в головке, Б котел доливается битум так, чтобы полностью заполнить весь объем...

Номер патента: 145277

Опубликовано: 01.01.1962

Авторы: Макс, Пауль, Хорст

МПК: H01F 27/245, H01F 27/26

Метки: магнитного, сердечника, стяжное, шихтованного

...приспособлением.На фиг. 1 изображена конструкция сгяжного устройства для шихтованного магнитного сердечника; на фиг. 2 - разрез через сердечник и прижимные элементы.Сердечник 1 стягивается посредством двух стяжных скоб 2. Стяж,ная скоба 2 своими концами охватывает пластинчатые зажимные элементы 3 и 4, расположенные на прижимной накладке 5. Изоляция накладки 5 от сердечника 1 осуществляется прокладкой б из диэлектрика. Для повышения прочности скоба 2 сваривается с зажимным элементом 3 вдоль кромки 7.Между стяжной скобой 2 и прижимной накладкой 5 укладывается ,изоляционная прокладка 8 (фиг, 2), затем скоба стягивается специаль.ньгм приспособлением (на фиг. 1 не показано), после чего зажимные .элементы 3 и 4 привертываются к...

Номер патента: 145278

Опубликовано: 01.01.1962

Авторы: Балашов, Бандурко, Большаков

МПК: H01F 41/02

Метки: дросселей, набивки, полуавтомат, сердечников, стальных

...через шестерню 37 приводит вдвижение шестерню 17, сообщающую движение горизонтальной репке 1 б с вилкой 15. Вилка 15 выталкивает пачку пластин, которые попадают на наклонную плоскость и съезжают по ней в приемник. Продолжая движение дальше, вилка 15 подводит толкатель 19 механизма 11 поворота приемника к штоку 38, который в свою очередь, перемещая рычаг 21, поворачивает шестерню 20 промежуточного вала 3.Шестерня 20 передает движение валу 23 приемника и последнийначинает перемещаться с пакетом пластин вниз. Аналогично выполнени передний ролик 39 Шток запрессовки 7, служащий для запрессовкнпластин в катушку, движется в направляющей втулке 40.Упор с направляющими 8, предназначенный для фиксации катушеки подачи их к месту запрессовки...

Номер патента: 145486

Опубликовано: 01.01.1962

Автор: Жильбер

МПК: H01F 27/26

Метки: броневого, магнитопровода, прессовки, сжатия, трансформатора

...с фланцем 3 съемного бака 4 колокольного типа.Магнитопровод трансформатора состоит из пакетов 5, б и 7 листов магнитной стали, набранных с перекрытием, и укреплен на основании 1.Устройство для сжатия (прессовки) магнитопровода установлено на балках 8 и 9, образующих внутренний пояс бака 4.145486Необходимое давление прессования в зонах перекрытия листов магнитопровода при изменении общей высоты пакета поддерживается винтами 10 и 11 (фиг. 2), воздействующими на магнитопровод при помощи упругой системы, Упругая система составлена из двух поршней 12 и 13, между которыми встроена пружина 14. На поршень 12 воздействует винт 10, а поршень 13 через деревянную пластину 15 передает давление пакетам Б и б магнитной цепи, Упругая система помещена...

Номер патента: 145487

Опубликовано: 01.01.1962

Автор: Жильбер

МПК: H01F 27/30, H01F 41/02, H01F 41/04 ...

Метки: обмоток, осевой, стяжки, трансформатора, электрических

...5 могут перемещаться только в осевом направлении, с этой целью через них проходят цилиндрические направляющие б, укрепленные в верхней и нижней крышках 7 штаоеля 1.Честные клинья 8 располонены в промеж;тках между клиньями а ,и могут перемещаться в направлении, перпендикулярном оси катушки. Эти клинья укреплены на фланце 9, в который упирается пруж;1 на 10, ,и таким образом находятся под действием этой пружины, которая вводит их в промежутки между клиньями 5.145487При коротком замыкании, к клиньям 5 и 8 прикладывается сила, обозначенная на чертеже стрелкой 11.На наклоненных .плоскостях клиньев эта сила вызывает касательное .усилие, стремящееся вытолкнуть клинья 8, но так как эти усилия мень,ше силы трения, клинья остаются на месте и...

Номер патента: 145657

Опубликовано: 01.01.1962

Автор: Троицкий

МПК: H01F 29/10

Метки: напряжением, регулируемым, трансформатор

...из секций, которые могут иметь любое число витков и соединяются последовательно, располагается в пазах на внутренних сторонах продольных стержней П-образного магнитопровода. Между этими стержнями находится ярмо Я, перемещаемое вдоль указанных стержней с помощью, например, червячной передачи, Нерегулируемая обмотка в - г размещена на поперечном неподвижном стержне магнитопровода.Принципиально безразлично, какая из двух обмоток является первичной, а какая вторичной.Модель описанного трансформатора, опробованная в лаборатории электропривода Института энергетики и автоматики АН Узбекской ССР, подтвердила работоспособность конструкции при широком диапазоне регулирования вторичного напряжения.Предложение может найти применение для некоторых...

Номер патента: 145663

Опубликовано: 01.01.1962

Авторы: Иващенко, Панов

МПК: B21C 47/02, B65H 54/02, H01F 41/06 ...

Метки: катушки, полуавтоматический, проволоки, станок, тростки

...проволокой контакт 3 автомата наполнения замыкается, электромагнит 4 включает однооборотную муфту 5 распределительного вала б, Эксцентрик 7, закрепленныйв на распределительном валу, при вращении приводит в движение шток 8, последний подает в приемник между тремя валиками 1 пустую катушку 9, которая выталкивает катушку 2 с трощеной проволокой.Раскладчик 10 выполняет возвратно-поступательное движение с помощью эксцентрика 11 червячной пары 12 промежуточного вала 13.Катушку 2 от продольного перемещения предохраняют два фиксатора 14, При срабатывании автомата наполнения эксцентрик 15, поворачиваясь, утопляет фиксаторы 14, обеспечивая свободное перемещение наполненной катушки при автоматической ее замене пустой катушкой, При следующем...

Номер патента: 145930

Опубликовано: 01.01.1962

Автор: Воробьев-Гольберт

МПК: B60L 9/00, H01F 27/24, H01F 30/02 ...

Метки: однофазный, трансформатор, трехстержневой

...поперечному сечению стержня, несущего авто- трансформаторную обмотку, формы многоугочьника, вписанного в эллипс с большой осью, равной диаметру окружности, в которую вписан стержень, несущий главную обмотку, чем обеспечивается возможность экономии активных материалов и упрощения технологии изготовления,Поперечный разрез предлагаемого трансформатора показан на фиг, 2, обозначения на которой соответствуют обозначениям фиг. 1,Поперечное сечение стержня 5 а может иметь не только показанную на фиг 2 Т-образную форму, но и любую другую, например прямоугольную или эллиптическую.По сравнению с магнитопроводом, показанным на фиг. 1, при применении магнитопровода, выполненного в соответствии с изобретением, достигается средняя экономия:...

Номер патента: 145935

Опубликовано: 01.01.1962

Автор: Дубас

МПК: H01F 17/04

Метки: балластный, газоразрядных, дроссель, ламп

...разомкнутый магнитопровод, состоящий из внутреннего сердечника 1 и четырех наружных пакетов 2 одинаковой длины с внутренним сердечником. Магнитопровод набран из пластин прямоугольной формы, Катушка 3 дросселя помещена на внутреннем сердечнике. Длина катушки составляет 0,85 - 0,65 длины магнитопровода.Сердечник заключен в кожух 4.Согласно заключению Рижского светотехнического завода дроссель предлагаемой конструкции по расходу активных материалов и уровню потерь не уступает лучшим образцам дросселей на П- и Ш-образном железе, в то же время имеет значительные преимущества по простоте штамповки пластин магнитопровода, отсутствию отходов прн штамповке и условиям отвода тепла.Технический совет завода дает положительную оценку...

Номер патента: 145942

Опубликовано: 01.01.1962

Авторы: Антонова, Глухова, Иванова, Рыбинский

МПК: C04B 35/28, H01F 1/10

Метки: магнитной, начальной, никель-свинец-литиевый, проницаемостью, равной, феррит

...мол РезОз, 27 - 32% мол %0, 8 - 12/о мол РЬО и 0,5 - 1,0/о мол 1.10. Известные никель-свинец-литиевые ферриты с начальной магнитной проницаемостью, равной 10, не обладают постоянством температурного коэффициента магнитной проницаемости в интервале температур от - 60 до +125. Последнее обстоятельство затрудняет использование этих ферритов, в радиоэлектронной аппаратуре без терморегулирования,Предложенный феррит не имеет указанного недостатка. Сушность изобретения заключается в том, что феррит составлен из 55 - 65% мол Ге 20 з, 27 - 32/о мол Х 10, 8 - 12 ло мол РЬО и 0,5 - 1,0% мол 1.1 зО.Предложенный феррит имеет следу 1 ощие параметры: тангенс угла потерь 1 д 6=0,009; 1 /мги) =10,0; р. (гс/э) =61; Н(при р ,.) =16; (ом/см) =10; /,...
