H01F — Магниты; индуктивности; трансформаторы; выбор материалов, обеспечивающих магнитные свойства

Номер патента: 17496

Опубликовано: 30.09.1930

Автор: Коган-Конн

МПК: H01F 29/02, H01F 30/02

Метки: напряжением, подводимого, постоянным, прибор, приемнику, сети, электрической, энергии

...сна-,бжен на одном своем конце, пружинящим,подвижным в вертикальном направлении,штепселем 19, предназначенным для замыкания гнездовых контактов 12, а надругом своем конце несет пружинящийконтакт 13, предназначенный для замыкания секторообразных контактов 14 и 15, электрической цепи,Предлагаемое изебретение касается устройства прибора для регулирования напряжения, подводимого к приемнику электрической энергии от сети с,постоянным напряжением.Указанный прибор состоит из авто- трансформатора, отводы от; которого присоединены к неподвижным контактам поворотного переключателя.На чертеже фиг. 1 изображает предлагаемый прибор в продольном разрезе, а фиг, 2 - схему его электрических соединений,В ящике 1 заключены автотрансформатор 18 и...

Номер патента: 17526

Опубликовано: 30.09.1930

Автор: Сарафанов

МПК: H01F 29/08, H01F 38/08

Метки: дуговой, сварки, трансформатор

...в обмотках 4, 5 и 7 появляется ток, вследствие чего сердечник б притягивает к себе якорь. В результате после зажигания дуги вторичное напряжение трансформатора уменьшится на величину электродвижущей силы, г енерируемой при холостом ходе в обмотке 5, а обмотки 5 и 7 начинают действовать как реактивное сопротивление.Видоизмененный трансформатор (фиг. 2) имеет основной сердечник с отростками 1 и якорь 2, На сердечнике 1 расположены обмотки 3 в первичн и 4 в вторичн, а на якоре помещена обмотка 5, включенная навстречу обмотке 4. В выключенном состоянии так же, как и при включении только одной обмотки 3, якорь 2 оттягивается пружинами 8, от трансформатора. После зажигания дуги в обмотках 4 и 5 проходит ток и якорь, вследствие согласного...

Номер патента: 18359

Опубликовано: 31.10.1930

Автор: Наумченко

МПК: H01F 29/10, H02H 9/02

Метки: замыкания, катушка, короткого, ограничения, реактивная, силы

...его в сеть.Реактор состоит из обмотки 2, располо. женной на основании из твердого изолирующего материала. Внутрь реактора может вдвигаться железный сердечник 4, скользящий по стенкам направляющего цилиндра д, сделанного из диамагнитного материала, При нормальной работе сердечник 4 посредством защелки б и сцепляю; )щегося с ней поворотного рычага 6 удерживается вне реактора, .Обмотка реак-.тора 2 включается в цепь последоватвльно с трансформатором тока 10, воздействующим на максимальное реле 11, которое в случае короткого замыкания включает электромагнит 9, Сердечник последнего, втягиваясь внутрь обмотки, поворачивает рычаг 6 около точки О, освобождая при этом защелку б.Под действием магнитного поля реактора в момент короткого...

Номер патента: 19677

Опубликовано: 31.03.1931

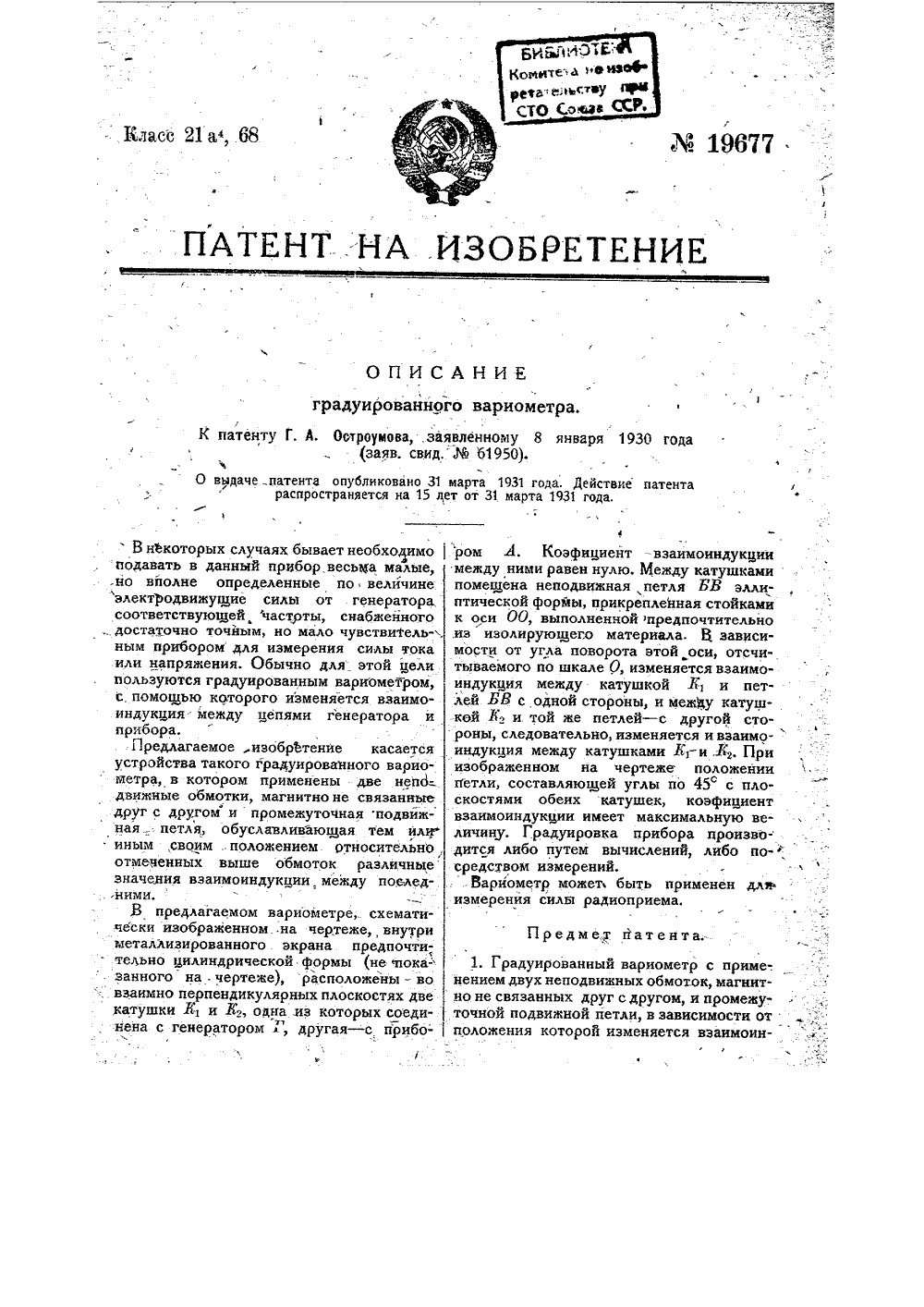

Автор: Остроумов

МПК: H01F 21/02

Метки: вариометр, градуированный

...такого градуированного вариометра, в котором применены две непо=движные обмотки, магнитно не связанныедруг с доугом и промежуточная подвйжнаяпетля, обуславливающая тем или. иным ,своим . положением относительноотмеченных выше обмоток различныезначения взаимоиндукции.между послед.ними.3 предлагаемом вариометре,. схематически изображенном.,на чертеже внутриметаллизированного . экрана предпочти- тельно цилиндрической формы (не пока-занного на - чертеже), расположены - во: взаимно перпендикулярных плоскостях двекатушки .К и Ж 2, одна из которых соединена с генератором Т, другая - с прибором А, Коэфициент взаимоиндукции между ними равен нулю. Между катушками помещена неподвижная, петля БВ эллиптической формы, прикрепленная стойками к оси...

Номер патента: 20160

Опубликовано: 30.04.1931

Автор: Златев

МПК: G05G 7/04, H01F 21/02, H01G 5/01 ...

Метки: вариометрам, грубой, конденсаторам, настройки, точной

...с дис, ком 3 и служащий ручкой грубого вра щения; сверху кожух 5 закрывается крыш кой 7; винты 8 удерживают диски отвзаимного вращения.Ручка 5 грубой настройки вращается1 в подшипнике 15 и упором 17 удержи вается от смещения вдоль оси, Подшипник 15 прикреплен не к панели приемника, а к диску 1 б, на котором нанесенашкала и который, после вполне законченной сборки, прикрепляется к приемнику. По шкале 1 б скользит стрелка 14,насаженная на ось 11.,Средняя шайба муфты ОЫЬагпа изго товлена из збонита, чемдостигается изоляция оси конденсатора и от корпусаприемника и от микрометрического механизма, а также устраняется влияние надействие приспособления эксцентриситетаоси конденсатора с осью б./Г // ипография Советский Иечатицк, Моховая,При...

Номер патента: 20161

Опубликовано: 30.04.1931

Автор: Златев

МПК: G05G 7/04, H01F 21/02, H01G 5/01 ...

Метки: вариометрам, грубой, конденсаторам, настройки, точной

...частями в общую гайку 7 и закреплены в подшипниках 5 и б таким образом, что могут иметь лишь вращательное движение, в то время как сочлененная с ними гайка 7 может иметь лишь поступательное движение, с каковой целью гайка имеет четырехугольное сечение и перемещается поступательно по направляющим 8, Ось 1 имеет шайбу 11 и винтами12 скрепляется с эбонитовой рукояткой 13, предназначенной для точной настройки; Направляющие 8 прикрепляются к рукоятке 9 для грубой настройки, снабженной стопор ной пружиной 10,Грубая настройка осуществляется поворотом рукоятки 9, а тонкая в поворотом рукоятки 13, При повороте последней гайка 7 будет или подниматься вверх или опускаться вниз, будет тянуть за. собой ось 3, но так как последняя поступательно...

Номер патента: 20206

Опубликовано: 30.04.1931

Автор: Шнейдер

МПК: B65H 54/02, H01F 41/06

Метки: катушек, намотки, нескольких, одновременной, помощью, проволоки, станок, шпинделей

...шпиндель 3 сцепляется с па-троном 10, а шпиндель 2 с патроном 9шпинделя 1 так, что при вращении первого шпинделя мотором все шпинделивращаются одновременно с одинаковой скоростью.Для механической подачи проволоки во время намотки катушек в механизмеустроены проволокодержатели 16 (фиг. 1,4 и 5) с подушками, которые с помощью планок 18 соединены подвижно с планками 4, 5, б, Держатели откидываются вместе со шпинделями при повороте ручки 8, Положение подушек держателей относительно соответствующих патронов 1 устанавливается регулировочными гайками 19, Проволокодержатели в процессе намотки катушек двигаются вдоль оси последних в обе стороны, распределяя равномеоно проволоку по длине катушки. Равномерное движение указанным проволокодержателям...

Номер патента: 20710

Опубликовано: 31.05.1931

Автор: Стронин

МПК: H01F 21/12

Метки: катушка, переменной, самоиндукции

...образом, ч 1 то их витки 1, находящйеФя на некотором расстоянии один от другого, прикреплены одной стороной к каркасу 2, укрепленному, в .свою очередь, на держателе 3, снабженном цапфами 4, поддерживающими валик 5. Замыкание витков катушки происходит при - помощи двух проводящих спиралей 6 с обратным направлением хода, наложенных на валик 5 и касающихся витков 1 катушки, освобожденных в этом месте от изоляции. На середмне валика или около нее спирали пересекаются, образуя точку перегиба./ ци, хавалике, ов, на- напрао неег Класс 21 аф, 68 931 года, Действие патен 31 мая 1931 года. Катушка присоединяется к цепи обоими своими концами. Изменение коэффициента самоиндукции производится путем поворота валика на тот или иной угол, благодаря чему...

Номер патента: 20724

Опубликовано: 31.05.1931

Автор: Никифоров

МПК: H01F 27/30, H01F 27/32, H01F 41/06 ...

Метки: трансформатор

...вйутреннего ребра 4 в верхний канал, Третья и четвертая секции вторичной обмотки 10 укладываются таким же порядком между четвертым и пятым, пятым и шестым внутренними ребрами,4, а конец четвертой секции 10 выводится по верхнему каналу наружу из правой боко-вины 3 катушки,Порядок обмотки должен быть нижеследующий: первичная обмотка налагается без перерыва, а вторичная, - во избежание сложного продевания концов так, что первая и вторая секции накладываются после наложения третьей и четвертой секций. Спаянные концы между второй и третьей секциями загибаются в верхний вырез третьего ребра, а спаянные части выводного конца четвертой секции - в верхний вырез четвертого ребра. Проводники, идущие по каналам,следует замазывать воском или...

Номер патента: 22146

Опубликовано: 31.08.1931

Автор: Боровский

МПК: H01F 29/10

Метки: вертикальном, катушка, направлении, раздвижным, реактивная, сердечником

...д, связанным поперечиной е, которая над срединой крышки 2 удерживает винт ж, стопорящий эту крышкувтребуемом положении при нажиме на нее помощью маховичка з. Крышка 2 снабжена на нижней своей стороне кольцевым выступом и с несколькими наклонными гранями, опирающимися на подобные же грани к (фиг. 3) установленного на корпусе катушки поворотного кольца л,снабженного крылышками м, служа щими для поворота указанного кольцапри подъеме части а, а сердечника.Одно из крылышек служит стрелкой указателем, ходящим против градуированной шкалы. Угол наклона тех и других граней взят менее угла трения материалов поверхностей этих граней стем, чтобы поднятая часть сердечника, установленная с надлежащим зазором, могла быть закреплена винтом ж....

Номер патента: 22147

Опубликовано: 31.08.1931

Автор: Бамдас

МПК: H01F 29/10

Метки: регулируемый, трансформатор, электрический

...изобретение" касается устройства электрического регулируемого трансформатора, в котором регулирование вторичного напряжения осуществляется автоматически при помощи покоящегося под действием пружины поворотного сердечника дополнительной механической цепи, параллельной главной цепи.В предлагаемом трансформаторе, схема которого изображена на чертеже, применен соленоид 5, обмотка которого включена последовательно со вторичной обмоткой 6 трансформатора. Сердечник 3 указанного соленоида, оттягиваемый пружиной 4, при помощи имеющейся на нем рейки 2 и зубчатого колеса 1 связан с осью поворотного сердечника 7 дополнительной магнитной цепи трансформатора. Таким образом,последний может быть отрегулирован на определенную силу тока во...

Номер патента: 22153

Опубликовано: 31.08.1931

Автор: Дубино

МПК: H01F 41/06

Метки: катушек, наматывания, станок, трансформаторных

...е, вал в и на секцию.еПередвигая шкив е при помощи педали л (фиг. 1), тяги м и коленчатого рычага и можно изменять число оборотов наматываемой секции от о до определенного предела, требующегося для данной работы. При намотке секции это имеет большое значение, так как при начале ряда, чтобы уложить правильно нитку, нужно иметь тихий ход, который потом постепенно увеличивается, а также н потому, что с возрастанием диаПредлагаемое изобретение касается, устройства станка для наматывания транс форматорных катушек, в котором применен особый водитель нитки, передвигаемый вдоль наматываемой секции уложившимисярядами той самой нитки, которую ведет.водитель. Применением. указанного, веди-теля предполагается сделать ненужными.некоторые части,...

Номер патента: 22156

Опубликовано: 31.08.1931

Автор: Жуков

МПК: H01F 41/06

Метки: катушек, намотки, станок, электрических

...при постепенном поворачивании рамки А, е,с катушкой В во время намотки на определенный угол в ту или другую сторону, несущая катушку рамка А, е,поворотно установлена на укрепленной на основании Р вертикальной оси И. В наглухо аакрепленных стойках е, помещена в подшипниках горизонтальная ось Й, повсей длине которой имеется винтовая нарезка, Эта ось снабжена четырьмя гайками, из которых две сжимают насаженныена ось й конусообразные диски а и Ь, другие же две скрепляют рукоятку и .(фиг. 1 - 3). Наматывается катушка В следующим образом. На шпиндель С (фиг, 1) надевают и закрепляют барашком катушку д с проволокой, конец которой закрепляют на катушке В, и наматывают на последнюю один виток проволоки (фиг. 2). Поворотом головки А вокруг...

Номер патента: 22755

Опубликовано: 30.09.1931

Автор: Ананьев

МПК: G10F 1/00, H01F 5/00

Метки: катушка, однослойная, самоиндукции

...приклина. основои дл ки 1, вклю Обычно однослойные катушки самоиндукции наматываются на основу с неизменным поперечным сечением, то-естьвсе витки катушек получаются однойдлины и одинакового диаметра.При пользовании подобными катушкамив гетеродинных музыкальных инструментах выявляется тот недостаток, что дляполучения одинаковых интервалов высотбиений (например, октав) приходится переставлять движок катушки на разные подлине участки,Предлагаемое изобретение имеет цельюустранить этот недостаток, то-есть выполнить катушку так, чтобы одинаковыминтервалам высот биений соответствовалиравные участки катушки, для чего последней придается форма конуса или клина.На чертеже изображена схема гетеродинного устройства, снабженного подобной...

Номер патента: 22803

Опубликовано: 30.09.1931

Авторы: Поснов, Слуцкий

МПК: H01F 27/28

Метки: катушек, остов, реактивных, трансформаторов

...остов; фиг, 2, 3, 4, - отдельные детали его; фиг. 5 и 6 - видоизмененные крепящие щеки и шайбы,На втулке 1 около ее краев сделанывырезы 2. В них вставляются щеки 3,состоящие, каждая, из двух половин,внутренние размеры которых равны размерам выреза 2. На наружные края втулкив притык к щекам 3 надеваются шайбы 4;привинчиваемые к щекам 3 винтами 5Втулка 1, щеки 3 и шайбы 4 могут бытьвыполнены или квадратного сечения(фиг. 2, 4), или круглого (фиг, 5, б), При таком способе быть сняты и место, что быва ремонте трансфоПредме обрете г.ъ. вторекое евидет.выдаче авторского свидетельст о на изобретен и реактивных катушек,репления щеки 3 могутоставлены обратно ннужно, например, прматоров. Остов для трансформаторов и реактивных катушек,...

Номер патента: 23467

Опубликовано: 31.10.1931

Автор: Лукьянов

МПК: H01F 41/04

Метки: катушек, приборов, электромагнитных

...и наносят указанные полоски (например, из графита). Затем этой лентой обматывают соответствующую часть прибора и соединяют концы и начала соседних полосок с тем, цтобы получить беспрерывный электрический проводник.С целью утолщения и увеличения механической прочности нанесенного на ленту токопроводящего слоя, ленту (до обматывания ею прибора) можно поместить в гальванопластическую ванну с электролитом, содержащим медные или серебряные соли,Предмет изобретени 1. Способ изготовления катушек для электромагнитных приборов с нанесением на изолирующее основание ряда параллельных узких полосок проводящего электричество вещества, образующих витки обмотки катушки, отличающийся тем, что указанные полоски наносят на выполненную из изолирующего...

Номер патента: 23491

Опубликовано: 31.10.1931

Автор: Минц

МПК: H01F 29/06, H01F 30/04

Метки: включения, многофазного, секционированного, трансформатора

...включения при помощи предлагаемого устройства.В устройстве имеется три группы контактных пластин, число которых в каждой группе равно числу фаз трансформатора (в данном случае трем); число групп равно числу секций в одной фазовой обмотке и каждая контактная пластина соединена с соответствующей секцией обмотки. По контактным пластинам скользит щетка которая в положении й, перекрывает все три контактные пластины а аз а,первой группы, Величина соответствующего напряжения на диаграмме включения (фиг. 3) изобразится ординатой е(по оси абсцисс отложено время г); при дальнейшем своем движении щетка соскользнет с контактной пластины аоставаясь лишь на пластинах аз и а при чем напряжение несколько понизится (е., на фиг. 3), затем коснется...

Номер патента: 25123

Опубликовано: 31.01.1932

Автор: Де

МПК: H01F 41/06, H01F 41/12

Метки: катушек, намотки, трансформаторных

...стороне, с которой она захватывается проволокой при наматывании на катушку, При этом полоса тугонатягиВается на катушку, так что образование складок практически почти исключается.В случае, если полосы образуются из одной ленты, то они отрезаются от ленты наискось относительно оси ленты так, что следующие один за другим разрезы направлены зигзагообразно. Вследствие того, что по мере намотки диаметр слоя постепенно увеличивается, полосы бумаги применяются различной длины в зависимости от величины диаметра слоя.Приспособление, служащее для осуществления отрезания подачи бумаги, состоит из срезающего приспособления 20, 21, насаженного на ось 23, Нож 20 может переставляться на оси 23, тогда как нож 21 закреплен на оси наглухо. Последняя...

Номер патента: 25645

Опубликовано: 31.03.1932

Автор: Гольдман

МПК: H01F 5/00

Метки: катушка, самоиндукции

...изменение самоиндукции катушки.Чтобы показания манометра не менялись с изменением величины атмосферного давления, трубку 1 надо поместить в вакуум.Предмет изобретения,Катушка самоиндукции, отличающаяоя тем, что она выполнена ввиде трубки Бурдона, давление внутри которой можно изменять для изменения величины самоиндукции. ндукции она, изй вызы- ндукции ски изображена пневматическим для изменения рвковская 9,Тип. Нирьяпая, Ленив ВТОРСНОЕ. СВИД К авторскому свидетеаявленному 27 ноября 1930 О выдаче авторского свидетельст Предлагаемая катушка самоивыполнена в виде трубки Бурдменение давления внутри которовает изменение величины самонкатушки.На чертеже схематичепредлагаемая катушка сустройством, служащимдавления.Катушка представляет...

Номер патента: 26384

Опубликовано: 31.05.1932

Автор: Груздев

МПК: H01F 41/04

Метки: изгибания, катушек, электромагнитных

...плотного прилегания пластинок; концы их несколько изогнуты и заострены так, чтобы при сгибании выпуклая сторона образовала часть окружности, к которой прилегают пластинки 5.Катушка из латуни изолируется и наматываетсяв прямом цилиндрическом виде, наиболее удобном и целесообразном для намотки. Обмотанная катушка наде%3 йв изобретейие вается на пластинки 5 и рычажок 1, что не представляет затруднений, так как пластинки сжимаются и входят в катушку свободно до упора 8, Концы пластинок выходят из катушки и между ними вводится рычажок 2 до касания с рычагом 1, что достигается с помощью выступа 3 и направляющей 7. В оезультате внутренняя полость катушки заполняется упругими пластинками и концами рычажков 1 и 2, Движением рычажка 2 по...

Номер патента: 26385

Опубликовано: 31.05.1932

Автор: Голубцов

МПК: B65H 54/02, H01F 41/04

Метки: ленты, намотки, проволоки, станок

...шайб, насыпанием какого- либо тела (дробь, песок) или наливанием жидкости. На станину ставится или фрикционная пластинка 23 или роликовый натяжной и выправляющий аппарат 24, состоящий из роликов, насаженных на двух раздвижных рамках 2 б и 27 (фиг. 2 и 3); путем завинчивания гайки 25 меняется расстояние между роликами, так как меняется угол между рамками 26 и 27, на которых ролики укреплены,Работа аппарата происходит следующим образом. Проволока или лента с катушки 30 проходит роликовый аппарат 24 или фрикционную пластинку 23, выправляется и несколько тормозится; затем она проходит несколько раз через диск 5, переходит на ролики 17 и 18, огибает ролик 22.груза 21, поднимается к ролику 79, проходит через зажим 20 и идет к месту ее...

Номер патента: 26745

Опубликовано: 30.06.1932

Автор: Синицын

МПК: H01F 41/02, H01F 41/06

Метки: тесла, трансформатора

...чего, согласно изобретению, витки обмотки, допускающей прогрев ее в термостате для обезгаживания,. получаются путем осаждения металлического слоя на трубку и протравливанием его,На схематическом чертеже изображена трубка, на которой может быть осуществлен названный способ получения указанных витков. Способ изготовления трансформатора Тесла в вакууме заключается в следующем. На стеклянную трубку 1 осаждается слой металла, например серебра (трубкаХ,вторекое еви пособа изготовлени К авторскому свидетельст 1931 годсеребрится, как зеркало), который покрывается равномерным тонким слоем воска, на котором любым способом на. носится винтообразная линия, обнажающая слой металла. После этого трубку помещают в сосуд с азотной кислотой и растворяют...

Номер патента: 27419

Опубликовано: 31.08.1932

Автор: Сиваков

МПК: H01F 27/26

Метки: броневой, однофазный, трансформатор

...1 ы) скошены ержня, т -еежного скрерма 3 около тра в1, О тор с концы грани, свобод нсформакоторой ошенные с целью чника 1 К авторскому свидетель 4 мая 1931 года (заяв. заявки от 20 июля 19 О торского свидетНастоящее изобретение относится ктаким однофазнь 1 м броневым трансформаторам, в которых составные частимагнитной системы имеют скбшенныеграни., С целью получения возможности свободного вынимания сердечника вместе собмоткой из остальных частей магнитнойсистемы предлагается указанный сердечник снабжать особой установочной полосой,На чертеже фиг. 1 изображает магнйтую систему предлагаемого трансформаора; фиг. 2 и 3 - отдельные части ее;фиг. 4 - магнитную систему в несколькоиной форме выполнения.Сердечник 1 магнитной системы пред"...

Номер патента: 27684

Опубликовано: 30.09.1932

Автор: Дубино

МПК: B21D 28/26, B21D 43/22, H01F 27/00 ...

Метки: железа, листов, пресс, трансформаторного, штамповочный

...вверх и на-жатием ноги опустить ее вниз, Дости-гается это тем, что поводок 49 соединенс валом 42 при помощи пружиннойшпонки, которая выжимается из гнездав поводке особым клином, поставленным ей на пути, при чем освобождение поводка происходит в то время, когдапедаль находится в крайнем нижнем по-ложении, т.-е., когда Салазки закончат, полныи двойной ход й когда произойдетзацепление маховика с коленчатым валом. Но, сделав один оборот, маховик,был равен ширине б нарезаемых листов. После этого, придвинув вплотную к установленным упорам салазки, придвигают к ним плиту, при чем должны быть соблюдены два условия: плита должна быть придвинута как можно ближе к салазкам и расстояние между центрами отверстий матриц и режущим краем ножа должно...

Номер патента: 28582

Опубликовано: 31.12.1932

Автор: Лушников

МПК: H01F 27/28, H01F 30/10

Метки: трансформатор, электрический

...на различного рода сопротивления Ау С, могущие включаться при помощи, например, рукоятки 7. При положении а последней, обиотка 5 коротко замкнута, а наведенная на ней электродвижущая сила создаетток, отстающии по фазе от электро- движущей силы на угол=90, в виду малого активного сопротивления по сравнению с индуктивным. Этот ток создает собственный магнитный поток, направленный навстречу потоку рассеяния, вследствие чего магнитные потоки взаимно компенсируются., В этом случае падение напряжения ЛЕобусловленное потоком рассеяния, нежелательно.При положении Ь рукояткиобмотка замкнута на самоиндукцию, ослабление потока рассеяния происходит в меньшей степени и ДБ, увеличиваетсяВ положении И рукоятки обмотка з разомкнута, т.-е. не...

Номер патента: 28583

Опубликовано: 31.12.1932

Авторы: Иванов, Щедрин

МПК: H01F 30/14, H02M 5/14, H02P 13/06 ...

Метки: изменения, переменного, фаз, числа

...от друга на 120 .электрических градусов переменным трехфазным током (фиг.:1).Для замыкания вращающегося потока ротор вставлен в статор, неимеющий .никакой обвртки (фиг. 1) или имеющий обмотку 2, соединенную параллельно с обмоткой ротора (фиг. 2). ЭДС, сдвинутая любым образом по отношению ЭйС питающего трехфазного тока, берется между нулевой точкой и любой коллекторной пластиной. Нулевая точка может быть получена при помощи сопротивлений 4 (фиг. 1) или как нулевая точка звезды статора 2-(фиг. 2). Для регулирования сдвига фаз необходимо передвигать щетку 3 по коллектору, при чем угол сдвига изменяется на величину, соответствующую угловому расстоянию между коллекторными .пластинами. Для . получения более плавной регулировки к основной ЭДС...

Номер патента: 28589

Опубликовано: 31.12.1932

Автор: Наркевич

МПК: H01F 41/06

Метки: катушек, квадратного, наматывания, приборов, сечения, станок, электрических

...на регулируемых нажимных.центрах 72,Водитель проволоки связан с винтом 10 навинтованной частью 73, выполненной из двух шарнирно соединенных половин, стягиваемых пружиной. Для расцепления части 13 и винта эти половины должны быть раздвинуты путем нажима на хвостовые части (на чертеже не показанные). Часть 13 укреплена на суппорте 74, помещенном в направляющих 75 стола 11. На косой стойке 1 б, составляющей одно целое с суппортом, имеется втулка 77, внутри которой помещен шток 18, снабженный на одном конце стаканом 19, Под головкой 20 штока 18 помещена пружина 21, а в стакане 79 - пружина 22. К станку 9 прикреплена игла 23, чеоез которую проходит наматываемая проволока 24, На суппорте 14 к стойке Ж укреплена жестко вилка 2 б муфты 4, а к...

Номер патента: 28599

Опубликовано: 31.12.1932

Автор: Григорьев

МПК: B32B 15/01, B32B 33/00, B32B 7/02 ...

Метки: магнитный, материал

...стали, обладающей несколькобольшей коэрцитйвной силой, возможно,вследствие ее дороговизны, лишь в, ис.ключительных случаях., . Предлагаемое изобретение имеет, цельюустранение упомянутых выше недостатков. путем применения для производства-. постоянных магнитов магнитного; материала,.составленного из нанесенных попеуемевно.друг на друга. тонких слоев различных(магнитных и неиагнитных) металлов, Одним"из этих металлов является железо,другие могут быть разными фвикелъ, медьн т. д.). Слои могут наноситься другнадруга различными способами (электролиз,распыление и т. д,) и должны бйть тесносвязаны между собой,В основу предлагаемого изобретены положены исследования магнитных свойств очень тонких слоев железа и никеля,...

Номер патента: 28943

Опубликовано: 31.01.1933

Автор: Невяжский

МПК: H01F 27/16

Метки: водяного, катушек, контурных, коротковолновых, охлаждения, передатчиков

...высокой частоты передатчика две катушки для подвода и от-.вода охлаждающей воды, из которыходна служит для настройки контура, адругая присоединена к ней параллельнои по самоичдукции зйачительно большепервой, при чем трубки для подвода.и отвода воды к катушкам присоединенык их серединам.На чертеже изображено схематическипредлагаемое устройство.Две катушки, из которых одна Е, -контурная, а другая Е, - вспомогательная, служащая для отвода воды, соединены параллельно между собой и, крометого, с анодами ламп Ли Л Для того,чтобы катушка Е, заметно не влияла надлину волны колебательного контура, еесамоиндукция выбирается достаточнобольшой.Вода входит в трубку А в серединекатушки Е, и, разветвляясь на две охлаждающих струи, проходит через...

Номер патента: 28966

Опубликовано: 31.01.1933

Автор: Сапельков

МПК: H01F 41/02

Метки: индукционных, катушек, магнитной, сборки, системы, станок, трансформаторов

...16 имеются два упора 18 и 19, В последний из них упирается спиральная пружина 21, отжимающая тягу 1 б и тем самым стремящаяся удержать скобу 13 в опущенном положении, Упор 18 тяги 1 б скользит по периферии управляющего ролика 20, укрепленного на станине 5 и имеющего с одной стороны углубление. Ролик 20 соединен с движущим механизмом всего устройства помощью тяг, зубчаток или иных, обычных в технике, устройств таким образом, что один полный оборот ролика 20 соответствует полному циклу движения толкача 8 вперед и назад. Упор 18 попадает в углубление ролика 20, как раз тогда, когда начйнается выдвижение листа 7 из рас положенного над ним магазинаб. После того, как этот, лист, скользнув по внутренней поверхности скобы 73, лег своей...
