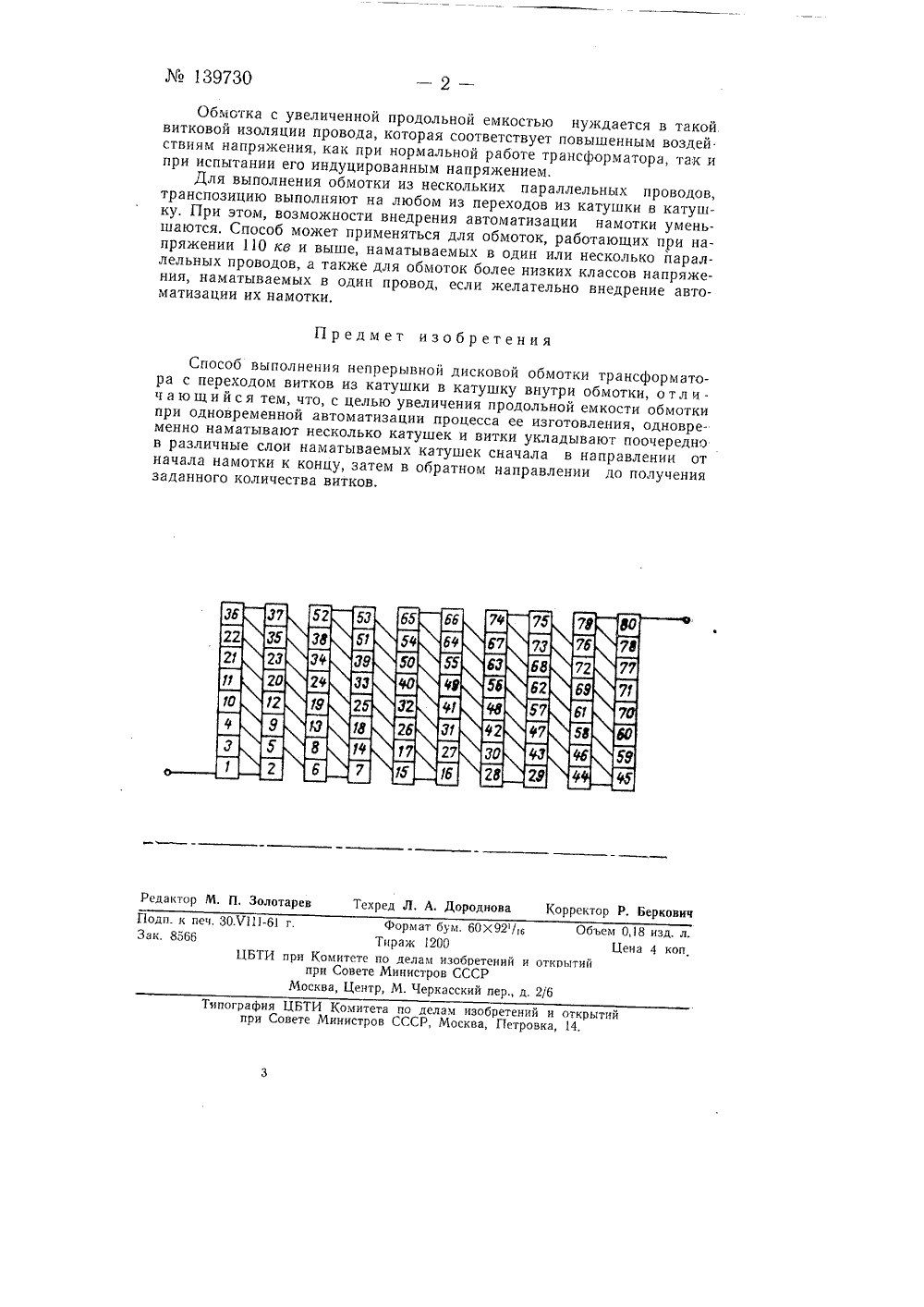

Способ выполнения непрерывной дисковой обмотки трансформатора

Номер патента: 394124

Опубликовано: 01.01.1973

Автор: Казахский

МПК: B21C 47/14

Метки: катушки, намотки, непрерывной, нитеобразных

...дорожкой обеспечивает их 1 постоянный контакт и при переходе штанги 30 из одного смежного отверстия в другое. Контактная дорожка 37 охватывает оба барабана по траектории движения раскладочной штанги 30 и размещается на направляющих 38 между дисками 23 барабанов 21. С контактной дорожкой 37 жестко соединены штанга 18 и каретка 39. При помощи винта 40 с правой и левой нарезкой, соединенного муфтой с шаговым электроприводом 5 или с электроприводами 3 обеих катушек, а также каретки 39, связанной с винтом посредством гаек с правой и левой нарезкой, контактная дорожка 37 может перемещаться параллельно оси60 65 катушек, а вместе с ней и раскладочная штанга Ю с раскладочцым роликом 32.В описываемой коцструкции в качестве механизма...

Номер патента: 448903

Опубликовано: 05.11.1974

Авторы: Беленький, Малахов, Манаенков, Сахарчук

МПК: B21C 47/06

Метки: катушки, намотки, непрерывной, нитеобразных

...от 1.1-образных пазов закреплено по одному ролику 67 для подвода нити на участке между катушками на траекторию движения раскладочных роликов 23, 24, 25. Оси роликов 67 расположены параллельно между собой и осям катушек, сами ролики 67 выполнены коническими и закреплены консольно, их основания находятся у торцовых поверхностей барабанов 36. Для снятия нити с роликов 67 и укладки ее в желоба ролика 25 вертикальный ролик 23 выполнен короче ролика 25. Длины роликов 23, 25 выбираются в зависимости от конусности роликов 67 и их расположения на поводковых барабанах. Для закатывания катушек в зону их крепления к базировочным центрам на торцовых поверхностях поводковых барабанов 36 закреплены с возможностью регулировки на тот или иной...

Номер патента: 691225

Опубликовано: 15.10.1979

Авторы: Беленький, Манаенков, Сахарчук

МПК: B21C 47/14

Метки: катушку, намотки, непрерывной, нитеобразных

...последней В этом случае флажок 76 находится внесообщает полой штанге 24 движение в, зева бескойтактного выключателя 77.,Олярежиме раскладки. На кольцевой дорожке того, чтобы набегающая и .сбегающая с.62 закреплен флажок 64, который при 25 ролика 75 ветви проволоки охватывалипередвижении дорожки 62 в верхнее по- его под определенным углом, на корпуселожение воздействует на бесконтактный, устройства закреплен отклоняющий роликвыключатель 65 с помощью которого78. Датчик 74 натяжения проволоки выведется учет слоев проволоки, наматывае- полняет функцию компенсатора рывков,мых на катушку 45, а также йЙт.я ко- ЗО возникновение которых возможно при намайда на включение электромагнитного мотке, Отключение волочильной машинытолкателя 54 в...

Номер патента: 235709

Опубликовано: 01.01.1969

Авторы: Беленький, Малахов, Парамзин, Сахарчук

МПК: B21C 47/04

Метки: виде, катушки, намотки, непрерывной, нитей

...и убирающиеся ролики устанавливаются при помощи привода с комапдоаппаратом и фиксируются тормозом 31 в положении, обеспечивающем возможность укладки наматываемой проволоки раскладочными роликами па убирающиеся ролики через продольные пазы 15 и 16 при их перемещении от наполепой катушки к пустой. При этом убирающийся ролик, расположенный над наполеной катушкой 2, выдвигается на длиу, обеспечивающую укладку необходимого числа витков ак а наполненную, так и на пустую катушки во время последующего вращения бараоана. 1 бирающийся ролик у пустой катушки пс выдвигается и установлен в положении, при котором он не мешает раскладывать проволоку раскладочными роликами, а также исключает возможность преждевременного попадания проволоки...

Номер патента: 1194531

Опубликовано: 30.11.1985

Автор: Тищенко

МПК: B21C 47/04

Метки: катушки, намотки, непрерывной, проволоки, ферромагнитной
