H01F — Магниты; индуктивности; трансформаторы; выбор материалов, обеспечивающих магнитные свойства

Номер патента: 1332396

Опубликовано: 23.08.1987

Автор: Козлов

МПК: H01F 27/32, H01F 5/02

Метки: высоковольтный, трансформатор

...10 на секционированный каркас, состоящий из гильзы 11 и разделительных перегородок 12. Установь.в первичную катушку 1 внутрь вторичной катушки 9 и сцентрировав их по выеикам центрирую-щих лапок и выступам торцов каркаса, надевают съемну:о щеку 5 и запирают ею собранную катушку фазы 15, Места соединений первичной и вторичной катушек склеивают эпоксидным кле.ем холодного отверждения. После этого готовые катушки фаз 15 устанавливают на знаки в пропитачно-заливочной форме и выполняют внутренний высоковольтный электромонтаж вторичных обмоток, сое" циненных в звезду, а промежуточные вы- эводы этих обмоток соедчняют с основны"- ми выводами, выполнен"пня, наприиеэ, В виде резьбовых втулок 17, которые вмонтированы в крышку заливочной фарЭБ...

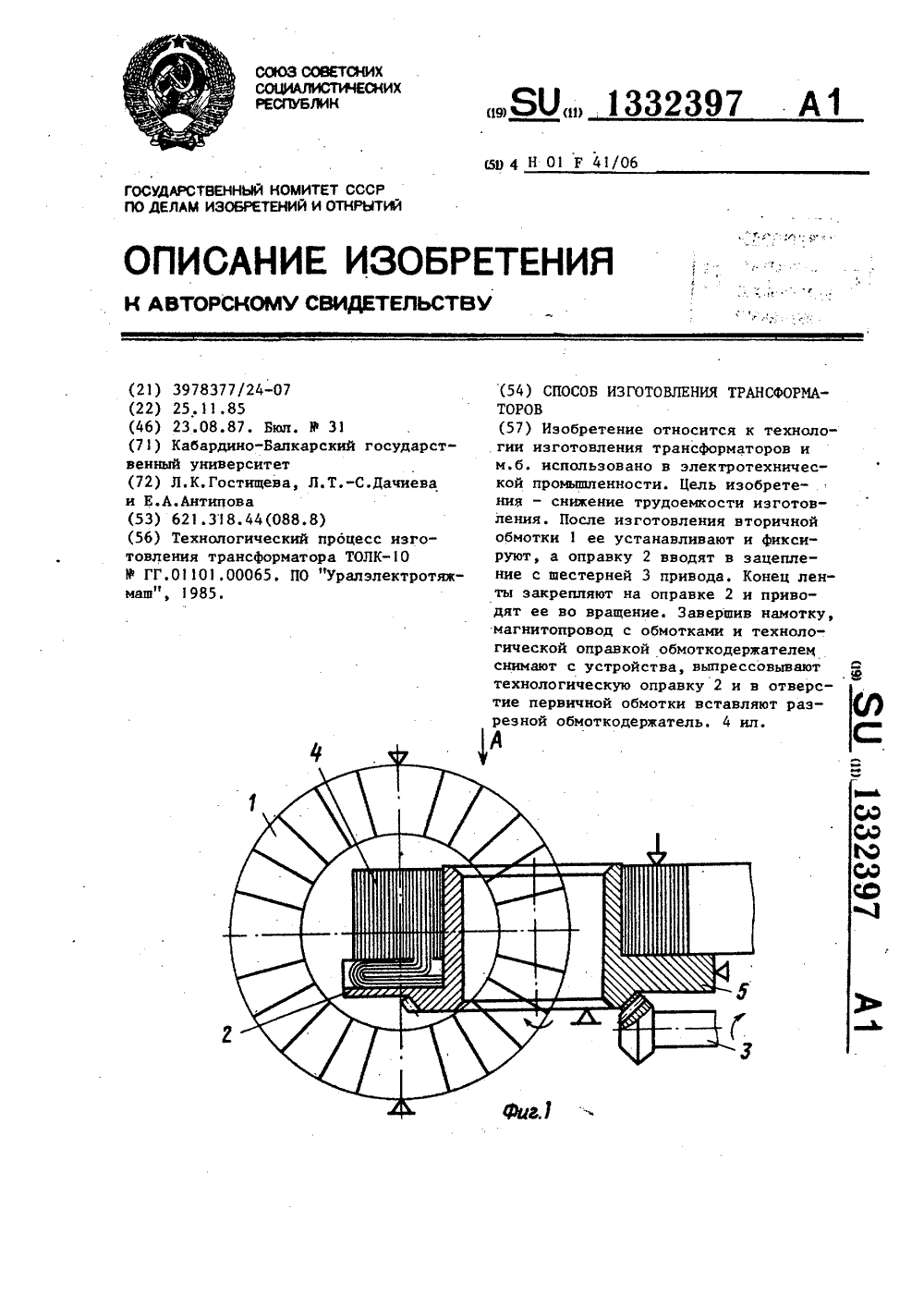

Номер патента: 1332397

Опубликовано: 23.08.1987

Авторы: Антипова, Гостищева, Дачиева

МПК: H01F 41/06

Метки: трансформаторов

...Затем оправка 2 устанавливается на опоры и одновременно вводится в зацепление с приводной шестерней 3. После чего левый ко- О нец длинномерного витка лент подгибается (фиг,1) и вставляется в паз буртика оправки 2. Прикрепив левый конец витка лент к оправке, медленно вращают ее по часовой стрелке, форми руя при этом витки первичной обмотки 4. После выхода прорези оправки 2 из зоны вторичной обмотки 1 ее останавливают.и в открытую прорезь устанавливают вставку 5. Затем включают ме О ханизированный привод и осуществляют намотку. Причем в процессе намотки витки должны постоянно прижиматься к оправке (фиг.1), Завершив намотку, магнитопровод с обмотками и технологической оправкой обмоткодержателем снимают с устройства и выпрессовывают...

Номер патента: 1332398

Опубликовано: 23.08.1987

Автор: Загайнов

МПК: H01F 41/06

Метки: провода, раскладчик

...25 включен,поворотный рычаг 9 установится в положение, при котором ролик 10 находится впереди ролика 4 проводоводителя, считая по направлению раскладки, и провод на участке между роликом 10 и каркасом будет иметь наклон к оси вращения каркаса в сторонунаправления раскладки слоя провода,т.е. этим задают требуемый угол наклона провода к осн вращения каркаса.Для правого направления раскладкислоя провода (при выключенном элек 1332398тромагните 25) винтом 29 выставляется угол поворота (против часовой стрелки) поворотной направляющей относительно оси 27, соответствующий требуемому шагу раскладки винтов вправо (в общем случае может быть неравным шагу раскладки витков влево). По расположению каркаса 16 на шпинделе станка устанавливаются и...

Номер патента: 1334191

Опубликовано: 30.08.1987

Автор: Тарасов

МПК: H01F 5/02

Метки: индуктивности, катушка

...пластинами 8 и 10расположены усеченные пирамиды 11,30распирающие подвижные секторы 7. Вфиксирующих пазах 12 секторов 6 и 7лежит обмоточчый провод 13, концыкоторого припаяны к выводам 14, укрепленным на неподвижном секторе 6.Провод 13 плотно наматываетсяна каркас, образованный секторами6 и 7 при частично вывернутых винтах 5, при этом усеченная пирамида11 также частично выходит из зазорамежду пластинами 8 и 10, в результате чего расстояние между секторамиустанавливается минимальным и, следовательно, диаметр витков обмоткиполучается минимальным. Концы про:вода 13 припаивают к вьпзодам 14, Привворачивании винтов 5 усеченные пирамиды 11, продвигаясь по зазорумежду подвижными секторами 7 и упираясь в упорные пластины 10, раздвигают подвижные...

Номер патента: 1334192

Опубликовано: 30.08.1987

Авторы: Овсянников, Пименов

МПК: H01F 7/18, H01H 47/02

Метки: электромагнитом

...Приопределенном токе нагрузки, соответствующем решению задачи оптимального по быстродействию безвибрационного управления, когда скорость движения подвижногс элемента электромагнита максимальна, происходит срабатывание порогового элемента 14 (фиг, 2 Ы), вследствие чего триггер 20 изменяет свое состояние и с его выхода логический нуль через элемент 19 обеспечивает выключение ключа 1, отключая нагрузку от источника напряжения П , одновременно логический нуль с выхода элемента 19 поступает на запрещающий вход элемента 18, вследствие чего последний будет подготовлен к восприятию информации в виде логических единиц на его входах (на первом вхоце уже присутствует логическая единица от входа 9), В процессе спада тока в нагрузке ток через...

Номер патента: 1334193

Опубликовано: 30.08.1987

Авторы: Гриднев, Клевец, Стадник

МПК: H01F 13/00

Метки: индуктор, машин, намагничивания, полюсных, полюсов, роторов, термомагнитной, четным, числом, электрических

...работает следующим образом,Предназначенный для намв.гничивания магнит помещают в рабочую зонуиндуктора. После этого подают импуль Осный ток (2 - 3 импульса) необходимойвеличины и полярности,Для четырехполюсного магнита, имеющего радиус 9,85 мм и рабочий зазор0,85 мм, способного намагнититься в 25поле 3 кЭ, необходим ток в 10 кА,Для намагничивания такого магнита визвестном устройстве необходимо пропустить ток, в 1,5 раза больший,При термомагнитной обработке режимы ЗОнагрева, охлаждения и отпуска магнитов не изменяются, В режиме магнитной обработки для получения оптимальной магнитной анизотропии магнит охлаждают в магнитном поле индуктора.При этом импульсы тока должны следовать с частотой порядка 1 О Гц, Например для магнита из...

Номер патента: 1334194

Опубликовано: 30.08.1987

Авторы: Лондон, Малевич, Смирнов, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...и общей шиной 11,Вход несимметричного реактивногочетырехполюсника 6 подключен к началу второго дополнительного проводника, Вход несимметричного реактивногочетырехполюсника 7 подключен к концупервого дополнительного проводника,Широкополосный трансформатор работает следующим образом,Колебания от источника на входе12 разделяются на две части, однаиз которых по коаксиальным линиям свнутренними проводниками 2, - 2,4поступает в реактивный четырехполюсник 7 с нагрузкой 9, а вторая по коаксиальным линиям с внутренними проводниками 3,1 - 3,4 - в реактивныйчетырехполюсник 6 с нагрузкой 8. Отраженные от нагрузок 8 и 9 волныимеющие разный знак, взаимно компенсируются на входе 12, а к резистору 1 О они приходят с одинаковой полярностью за счет...

Номер патента: 1334195

Опубликовано: 30.08.1987

Авторы: Лондон, Малевич, Смирнов, Томашевич

МПК: H01F 19/04

Метки: трансформатор, широкополосный

...к концу проводника 3 и началу проводника 2. Середина проводника 1 соединена с общей шиной 11. Симметричный относительно общей шины 1 вход 12 - 13 образован зажимами проводника 1.Широкополосный трансформатор работает следующим образом.Колебания от источника на входе 12 - 13 поступают по линии,из участков 1.1 и 1.4, а затем разделяются на две части, одна из которых по коаксиальным линиям с внутренними проводниками 2.2 и 3.1 поступает в реактивный четырехполюсник 6 с нагрузкой 8, а вторая по коаксиальным линиям с внутренними проводниками 2.1 и 3.2 - в реактивный четырехполюсник 7 с нагрузкой 9, Отраженные от нагрузок 8 и 9 волны, имеющие разный знаквзаимно компенсируются на входе 12 - 13, а к резистору О они приходят с одинаковой...

Номер патента: 1334196

Опубликовано: 30.08.1987

Авторы: Братус, Гарин

МПК: H01F 27/02

Метки: аппарат, индукционный

...ограниченное крышкой 2, барьером 7 итрансформаторным маслом 5, в результате чего в баке создается избыточное давление. 50Требуемая высота слоя инертногогаза, например азота, устанавливается с помощью пробки расположеннойна крынке в пространстве между стенкой бака 1 и барьером 7, После получения заданного избыточного давления и высоты слоя инертного газа,например азота (от масла до крьшки)пробку и вентиль перекрывают, При 1962этом масло под действием избыточногодавления во время открывания пробкиподнимается между стенкой бака 1 ибарьером 7 до резинового уплотнения4 и крышки 2.Индукционный аппарат (например,трансформатор) готов к отправке заказчику и работе,Рассмотрим два крайних варианта,которые могут возникнуть после заполнения...

Номер патента: 1334197

Опубликовано: 30.08.1987

Авторы: Автаев, Щепкин

МПК: H01F 27/30

Метки: активная, аппарата, индукционного, маслонаполненного, часть

...материалоемкости и улучшение услоний охлаждения,На фиг. 1 изображена активнаячасть маслонаполненного индукционного аппарата, разрез на фиг. 2 - разрез А-А на фиг. 1; на фиг3 - разрез Б-Б на фиг. 2.Активная часть маслонаполненногоиндукционного аппарата содержит стержень 1 ступенчатого сечения с углами 2 магнитной системы 3, на которой устанавливают дополнительныйизоляционный цилиндр 4, поверх которого наматывают стягивающие бандажи 5 иэ стеклоленты, между которымиустананливаются гибкие трубки 6 иэизоляционного материала, стыки 7 трубок смещены относительно друг друга на 180 , При установке обмотки 8с рейками 9 и изоляционных цилиндров 10 между цилиндрами 4 и 10 образуются полости 11,Актинная часть маслонаполненногоиндукционного...

Номер патента: 1334198

Опубликовано: 30.08.1987

Авторы: Короткова, Моторин, Столбов, Шаповалов

МПК: H01F 38/08

Метки: сварки, трансформатор

...фиг. 3 - принципиальнаясхема подключения трансформатора для 25сварки.Трансформатор для сварки состоитиз двух полуколец 1 и 2 магнитопровода, соединенных усеченными частями,образующими средний стержень 3, Наокружности полукольца 1, имеющегосечение в 1,3-1,5 раза большее, чемво втором полукольце 2, размещеныпервичная 4 и вторичная 5 обмоткиа на полукольце 2 - первичная 6 и35вторичная .7 обмотки. Первичные обмотки 4 и 6 закреплены диаметральнопротивоположно. Корпус 8 трансформатора для сварки жестко связан с вторичной обмоткой,На принципиальной схеме подключения трансформатора для сварки показаны первичные обмотки 4 и 6, соединенные по схеме открытого треугольника, выводы которой А, В и С45подключены к питающему напряжению,98 2равному 380...

Номер патента: 1335491

Опубликовано: 07.09.1987

Авторы: Зельвянский, Мамошин, Титов, Хлопков

МПК: B60M 3/00, H01F 30/12

Метки: дорог, железных, переменного, трансформатор, тяговый, электрифицированных

...мощности трансформатора будет более полным. Изобретение относится к электрифици рованным железным дорогам и предназна чено для электроснабжения однофазных тяговых нагрузок и трехфазных потребите лей, питаемых переменным током промыв ленной частоты, расположенных вдоль элек трифицированных железных дорог перемен ного тока.Целью изобретения является умепьше ние установленной мощности трансформа тора и снижение несимметрии токов в пер вичной и вторичных обмотках трансформа тора.На фиг. 1 изображена схема соединений обмоток трансформатора, на фиг. 2 - век торная диаграмма токов и напряжений тран сформ атора.Трансформатор состоит из трехстерж невого магнитопровода 1, трех обмоток высокого напряжения 2, районной 3, со бранной в открытый...

Номер патента: 1336125

Опубликовано: 07.09.1987

Авторы: Дахнюк, Каменецкий, Лаптий, Мартыненко, Перебин, Савво, Стальнов

МПК: H01F 5/06

Метки: изолированная, катушка, электрическая

...элемент монтируетсяв зазор между витками индуктора, еговыступы в виде реборд охватывают витки индуктора и предохраняют изоляторот выпадения,Верхний ряд элементов 1 устанавливают так, чтобы выступ 4 попадал впаз 5 нижнего ряда изоляторов, образуя каналы для удаления влаги.В связи с тем, что длина выступовв непрерывном элементе крепления составляет 2/3 длины изоляционного элемента, в любом его положении естьвыступы - ребра жесткости, повышающиенадежность изоляции.Толщина изоляционного элементаобычно составляет половину расстояния между витками и чтобы установитьего в зазор, его необходимо надвигатьсбоку на нижний ряд изоляционных элементов по пазам элементов крепления,что полностью исключает выпадениеизоляционных элементов,...

Номер патента: 1336126

Опубликовано: 07.09.1987

Автор: Карих

МПК: H01F 41/02

Метки: автомат, магнитопровода, пакета, сборки

...элемент 8 с верхней 30 планкой 7, Планка на конце имеет выемку, за счет которой между крышкой и верхней планкой 7 образуется паз для верхней пластины 9.Нижняя 5 и верхняя 7 планки выпол" З иены уже ширины канала, за счет этого между боковыми стенками корпуса, верхней 7 и нижней 5 планками образуются продольные пазы для прохождения полок толкателя 10. 40Против выемок верхней 7 и нижней 5 планок перпендикулярно движению пакета магнитопровода 2 смонтирован шибер 3, соединенный при помощи штока 11 с пневмоприводом 12. На корпу се 1 крепится магазин 13 для нижней пластины 6 магнитопровода и магазин 14 для верхней пластины 9.Устройство пля сборки пакета магнитопровода работает следующим об- щ разом.При подаче воздуха по сигналу от...

Номер патента: 1337925

Опубликовано: 15.09.1987

Авторы: Чаварга, Чучман

МПК: H01F 27/26, H01F 3/10

Метки: магнитопровод, пространственный

...стали,Сердечник трансформатора состоитиз трех С-образных шихтованных секций 2 О1-3, соединенных своими концами так,что они образуют два ярма 4 и 5 вформе трехлучевой звезды (фиг, 1) .Обаторца пластин 6-8 выполнены в видеЯ-образной симметричной фигуры, обраэованной пятью отрезками прямых9-13 (фиг,2), каждый из которых расположен под углом 120 по отношениюк соседним, а длина каждого иэ нихудовлетворяет условию ЭО1 = Ь/4 созЗОгде 1 - длина прямолинейного участка;Ь - ширина пластины магнитопро 35вода.Пластины 6-8 одного слоя располоожены под углом 120 друг к другу и установлены таким образом, что торцовые поверхности каждой пластины приО жаты к соседним (фиг.З). Для образования переплета в зоне стыка при шихтовке каждого последующего...

Номер патента: 1337926

Опубликовано: 15.09.1987

Авторы: Волков, Каменецкий, Крыжановский, Савво, Стальнов

МПК: H01F 5/06, H05B 6/36

Метки: изолированная, катушка, электрическая

...надежности катушки путем повышения стойкости к механическим нагрузкам.На фиг.1 и 2 показаны электроиэоляционные элементы; на фиг.З - часть изоляционной секции; на фиг,4 и 5 - изоляция индуктора, выполненного из различных элементов, разрез, на фиг.6 - схема сборки изолированной электрической катушки.Изолированная электрическая катушка содержит элементы 1 с отверстиями 2 и выступами 3 для кольцевых элементов. Элементы фиксируются при помощи стержней 4, проходящих через отверстия в элементах параллельно оси катушки. Между элементами могут быть установлены прокладки 5 для образования зазоров. Стержни и элементы фиксируются относительно друг друга- клиньями 6. Электроиэоляционные элементы могут быть расположены между витками 7 с...

Номер патента: 1337927

Опубликовано: 15.09.1987

Авторы: Тульчинский, Чалый

МПК: H01F 7/17

Метки: прямоходовый, электромагнит

...но расположены в параллельной плоскости на расстоянии, равном длине ребра 9. Этообеспечивает воэможность прямогопрессования,Ребра 9- 11 образуют в направляющей колодке пазы для ее фиксации в прорези скобы 5 на ветвях 12, Расстояние между плоскостями 13 пазов несколько меньше расстояния между ветвями 12 скобы, образующими ее прорезь, что обеспечивает возможность ограниченного поперечного перемещения направляющей колодки 6 и ее самоустановки в процессе перемещения якоря 3.Установка направляющих колодок 6 производится при сборке электромагнита, Направляющие колодки устанавливают вдоль стержня якоря с обеих сторон таким образом, чтобы торцы пальца 7 оказались в глухих продольных отверстиях 8. Затем якорь 3 вводят в направляющую 4, а колодки...

Номер патента: 1339669

Опубликовано: 23.09.1987

Авторы: Елисеев, Зубов, Павельева

МПК: H01F 7/13, H01F 7/16

Метки: электромагнит

...выдвинутом якоре концы цилиндров1 О - 12 расположены ступенчато (фиг.2). Такое расположение обеспечивает большую интегральную силу внутри рабочей зоны электромагнита, чтоспособствует повьппению КПД. Электромагнит, содержащий магнитопровод, стоп, втягивающую катушку, якорь, состоящий из полых телескопи 13Изобретение относится к электромагнитной технике и может быть использовано в устройствах привода различных исполнительных механизмов дляподачи рабочего инструмента или деталей, механизмах запрессовки, вальцовки и т.п.Целью изобретения является расширение эксплуатационных возможностейпутем увеличения хода якоря.На фиг,1 схематично изображенэлектромагнит в нерабочем положениис выдвинутым якорем; на фиг.2 - тоже, якорь втянут в...

Номер патента: 1339670

Опубликовано: 23.09.1987

Автор: Михлеев

МПК: H01F 7/18, H02J 13/00

Метки: механизмом, электромагнитным

...- кположительному полюсу источника 3питания.Устройство работает следующим образом.При замыкании замыкающих контактов 4 ключа управления срабатываетреле 1 и самоблокируется через замыкающие контакты 5 реле. При этом подается питание на включающий электромагнит б. Электромагнитный механизмстановится на "защелку и вспомогательные размыкающие контакты 7 отключают ток, протекающий через обмотку 6 включающего электромагнита,Через замкнутые замыкающие контакты12 и диод 9 происходит заряд кощенсатора 8. При снижении напряжения донапряжения возврата реле 1 .в случаеразмыкания размыкающих контактов 2ключа управления либо снижения напряжения на источнике 3 питания происходит возврат реле 1. Конденсатор8 через размыкающие контакты 11 разряжается...

Номер патента: 1339671

Опубликовано: 23.09.1987

Авторы: Боровиков, Зиновьев

МПК: H01F 7/18, H01H 47/32

Метки: приводом, электромагнитным

...блок в контакта 2.Электромагнитный привод включается посредством подачи напряжения одной полярности на обмотку 3 электРомагнитного привода через тиристор 9и силовой блок-контакт 2 с помощьюоткрытия тиристора 9. При включенииэлектромагнитного привода размыкается силовой блок-контакт 2 и цепь обмотки 3 разрывается, Прн этом обмотка 3 электромагнита разряжается на разряженный конденсатор 4 через диод 6.Отключается электромагнитныи привод путем подачи на обмотку 3 электромагнитного привода напряжения другой полярности от заряженного конденсатора 4 с помощью открытия тиристора 7,Резистор 5 предназначен для подзаряда конденсатора 4 при включенном электромагнитном приводе.Снижение времени отключения электромагнитного привода при...

Номер патента: 1339672

Опубликовано: 23.09.1987

Авторы: Жуков, Обровец, Сумков, Фомичев

МПК: H01F 19/04

Метки: высокочастотный, трансформатор

...отрезка двухпроводной линии, подключенного к точкам а и бтрансформатора. Такое подключение является наиболее оптимальным из всех возможных вариантов подключения, так как обеспечивает получение максимальных значенийодновременно двух параметров; развязкивходов трансформатора и его КБВ. Подключение дополнительного отрезка двухпроводной линии непосредственно к входам трансформатора обеспечивает максимальную развязку входов трансформатора, но одновременно резко ухудшает его КБВ.Подключение дополнительного отрезка двухпроводной линии к другим точкам соединения проводников отрезков линий передач, образующих трансформатор, незначительно улучшает КБВ, по сравнению с подключением в точки а и б, но существенно снижает развязку входов...

Номер патента: 1339673

Опубликовано: 23.09.1987

Авторы: Грейвулис, Стабулниек, Шинка

МПК: H01F 21/06, H01F 29/00

Метки: дроссель

...относится к электронике и может быть использовано для регулирования и ограничения тока в усройствах распределения и потребления электрической энергии.Целью изобретения является увеличение диапазона регулирования индуктивности дросселя.На чертеже представлен предлагаемый дроссель.Устройство содержит ферромагнитный магнитопровод, состоя 1 ций из нескольких П-образных сердечников 1 - 4, установленных соосно и с регулируемым зазором друг относительно друга и 1-образного сердечника 5, установленного также с регулируемым зазором относительно крайнего Г 1-образного сердечника 4, обмотки б - 9, размещенные соответственно на одном из стержней каждого П-образного сердечника и соединенные согласно-последовательно. В предлагаемом усройстве...

Номер патента: 1339674

Опубликовано: 23.09.1987

Авторы: Глибицкий, Иванкина, Мезенина

МПК: H01F 27/24

Метки: магнитных, трансформатора, характеристик

...11 с горизонтально 12 и вертикально 13, отклоняю 1 цими пластинами, усилитель 14.Устройство работает следующим образом.В качестве намагничиваю 1 цей и измерительной используют соответственно первицную 3 и вторичную 4 рабочие обмотки трансформатора 1, последовательно с первичной рабочей обмоткой 3 и источником 6 намагничивающих сигналов включают шунт 7, а последовательно со вторичной обмоткой 4 и нагрузкой трансформатора 5 включают шунт 8. Сопротивление шунтов выбирают таким образом, чтобы ха= пКы где К - сопротивление шунта 7, Кв - сопротивление шунта 8; и коэффициент трансформации. В этом случае с выхода дифференциального усилителя 9 получают сигнал, пропорциональный току намагничивания 1 о:= 1 з 1 ь где- ток первичной рабочей...

Номер патента: 1339675

Опубликовано: 23.09.1987

Авторы: Глибицкий, Иванкина, Мезенина

МПК: H01F 27/24

Метки: магнитных, трансформатора, характеристик

...обмоткой1 и нагрузкой2, второй усилитель 13, интегрирук)щую цепь 14, первый усилитель 15, осциллограф 16, горизонтально отклонякщие пластины7, вертикально Отклоняюп(ие пластины8. Предлагаемое устройство работает с.ндую(цим образом.В рабочую цепь подключак)т трансформатор тока, усилители и осциллограф (фиг. 1). Число витков обмоток 9 и 10 трансформатора 8 тока и полярность их включения пропорциональны и соответствуют обмоткам 3 и 4 трансформатора 1. В этом случае трансформатор 8 тока выполняет операцию 11 - -Ь=(, где 1, - ток первичной Обмотки 3 тРансфоРматоРа; 1 в -- ток вт- ричьой обмотки трансформатора 4; о ток намагничивания сердечника 2 трансформатора. Напряжение со вторичной 1)- мотки 1 трансформатора 8 тока, пр(и 1 рциональное...

Номер патента: 1339676

Опубликовано: 23.09.1987

Автор: Марковский

МПК: H01F 27/24

Метки: реактор, электрический

...- повышение экономичности устройства путем снижения металлоемкости.На фиг. 1 показан электрический реактор с частичными вырывами, вид сбоку; на фиг. 2 - то же, вид сверху.Электрический реактор содержит магнитный сердечник, выполненный в виде вертикальных диэлектрических трубчатых стержней 1, соединенных с такими же горизонтальными стержнями 2, и изолированные катушки 3. В качестве стержней 1 и 2 моу быть применены пластмассовые трубы.Стержни 1 и 2 заполнены сыпучим ферромагнитным материалом 4, являкщимся отходом производства, например металлическими опилками или ломаной металлической стружкой. Ходовые винты 5 с дисками 6, установленные на концах стержней 1 и 2, служат для поджатия сыпучего материала 4 и уменьшения потерь.Катушки 3...

Номер патента: 1339677

Опубликовано: 23.09.1987

Авторы: Борбела, Дерюгин

МПК: H01F 27/26

Метки: магнитопровод, шихтованный

...отверстия в вертикальных связях 5, снабжены резьбой, на которую навернуты гайки 7. П-образные скобы 6 охватывают ярмовые балки 3 и прижимают к ним вертикальные связи 5, обеспечивая дополнительную прессовку ярем 2. Для предотвращения образования короткозамкнутых витков концы П-образных скоб 6, проходящие через окна магнитопровода, изолированы от вертикальных связей 5 с помощью изолирующих втулок 8. На те же концы П-образных скоб 6, для предотвращения замыкания их на ярма 2, надеваются изолирующие трубки 9. Вертикальные связи 5 в верхней части выступают за пределы ярмовых балок 3 и снабжены отверстиями 10 для подъема трансформатора. Снизу к вертикальным связям 5 приварены упоры1, взаимодействующие с нижними ярмовыми балками 3 и...

Номер патента: 1339678

Опубликовано: 23.09.1987

Автор: Виноградов

МПК: H01F 27/28

Метки: винтовая, обмотка, трансформатора

...31, и его длина равна восьми пролетам (7+1)=8.Междуфазное пространство между обмотками фаз 53 на фиг. 3 показано позицией 54. Зоны обмотки, расположенные в междуфазном пространстве (фиг. 1 и 4), оконтурены и обозначены позициями 55 и 56. Как видно из фиг. 1, предлагаемое выполнение неравномерно распределенной транспозиции позволяет избежать перестановок в зонах 55 и 56. В то же время при выполнении транспозиции равномерно распределенной некоторые перестановки находились бы в зонах 55 и 56, а поскольку в местах перестановок радиальный размер обмотки увеличивается на один провод, то расстяние между осями обмоток фаз было бы увеличено. Таким образом, предлагаемое решение позволяет уменьшить расстяние между осями обмоток фаз и уменьшить, тем...

Номер патента: 1339679

Опубликовано: 23.09.1987

Авторы: Белецкий, Заболотный, Конторович, Локтионов, Чайка

МПК: H01F 27/29

Метки: исследования, модель, перенапряжений, трансформаторах

...состоят из пяти токопроводящих слоев с началом А и заземленным концом Х, образованных путем соединения отводов 4 от концов слоев перемычками 8 - 11, Отводы от середины и промежуточные отводы незадействованы.На фиг. 2 представлен вариант, обмотка ВН в котором с началом А и заземленным концом Х состоит из четырех токопро 5 10 15 20 25 30 35 40 45 50 55 водящих слоев с внешней стороны блока и образована путем соединения отводов от концов этих слоев перемычками 12, 13 и 14. Промежуточные отводы и отводы от середины слоев незалействованы. Обмотки НН образована крайним от стержня магнитопровода слоем. Начало и конец обмотки заземлены. Токопроволящий слой между обмотками ВН и НН является незадействованным (холостым).На фиг. 3 обмотки НН...

Номер патента: 1339680

Опубликовано: 23.09.1987

Авторы: Калинин, Кириевский, Михайлов

МПК: H01F 29/00

Метки: реактор, токоограничивающий

...размеров части зазора Оз, заполненной порошком (б ) и воздухом (бв), Выбором соответствующих значений бз, бв, 6можно обеспечить необходимое возрастание индуктивного сопротивления обмотки 6 реактора в аварийных режимах по сравнению с рабочими в 1,5 - 2 раза и более. Однако, следует отметить, что, чем выше кратность токоограничения, обеспечиваемая реактором, тем ниже быстродействие формирования фер 13396805 10 15 20 25 30 Формула изобретения 35 40 45 50 55 ромагнитной пробки в зазоре, так как большое время потребуется для перемещения большей массы порошка, которым необходимо заполнить большой зазор. В результате, для обеспечения максимальной эффективности функционирования реактора (обеспечения необходимых кратности токоограничения...

Номер патента: 1339681

Опубликовано: 23.09.1987

Автор: Соколик

МПК: H01F 38/32, H02H 7/00

Метки: измерительного, коррекции, одноступенчатого, погрешности, трансформатора

...7, на выходе которого имеется сигнал (В), который с коэффициентом 1/61 поступает на вход сумматора О. На два других входа сумматора по ступают сигналы производной индукции скоэффициентом %/Ъ 1 и вторичного напряжения с коэффициентом 1/С (С/Ъ 1). На выходе сумматора 7 получают сигнал, пропорциональный первичному току трансформатора, который затем дифференцируется в дифференциаторе 9 и продифференцированный с коэффициентом 1.1 поступает на вход сумматора 10, на два других входа которого подают сигналы производной индукции с коэффициентом Ь 18 и первичного З 0 тока с коэффициентом К . На выходе сумматора 10 образуется сигнал первичного напряжения.Таким Образом получают истинные, скоррекцией огре 1 ности, вносимой сердечником...
