Номер патента: 1015450

Опубликовано: 30.04.1983

Авторы: Дроздов, Степанов

МПК: H01F 41/08

Метки: катушек, намотки

...между статором 9 и ротором б и его направление зависят от величины и полярности тока управления. Основным достоинством такой электромагнитной муфты является высокая линейность характеристики по току управления, причем предварительно снимают экспериментальным путем зависимость величины момента от изменения тока управления,На втулку 14 установлена по скользящей посадке катушка 15 индуктивности с магнитопроводящим каркасом 16 и проводом 17, начало и конец которого соединены с внешним источником питания например, источник переменного тока ), а затем отдающая катушка 18 со сматываемым проводом 19 и магнитопроводящим каркасом 20, контактирующим торцем с каркасом 16, Катушки 15 и 18 закреплены на втулке 14, например, кольцом 21 упорным,...

Номер патента: 1018156

Опубликовано: 15.05.1983

Автор: Захаров

МПК: H01F 13/00

Метки: магнитов, многополюсной, намагничивания, электрической

...для намагничиваниямагнитов.многополюсной электрическоймашины, содержащем цилиндрическиймагнитопровод, измерительные и намагничивающие обмотки, магнитопроводснабжен хвостовиком с поперечными пазами по числу намагничиваемых магиитов, Форма измерительных и намагничивающих обмоток соответствует Форменамагничиваемых магнитов, при этомпроводникн одной из лобовых частЕйизмерительных и намагниМиваквцих обмо ток отогнуты, рассредоточены и уло"жены в поперечные пазы хвостовика.Квостовик может быть выполнен полым,со ступенчатой внутренней поверхностью, соответствукцей конфигурации . 65 выходного конца вала якоря электри"ческой машины.На ФИг. 1 показано предлагаемоеустройство в корпусе электрическоймашины, общий вид; на фиг. 2 - раз"рез...

Номер патента: 1018157

Опубликовано: 15.05.1983

Авторы: Беруль, Олефиренко, Стороженко

МПК: H01F 41/04

Метки: катушек, машин, намотки, станок, электрических

...валу шестерни, находящейся в зацеплениис рейкой, и конического колеса, наха-.дящегося в зацеплении с двумя кони" ческими шестернями, свободно установленными на ведущем валу, кинематичвски связанном с электродвигателем, и механизм реверса перемещения стола, ривод возвратно-поступательного пе" вмещения стола снабжен тормозной муфтой, например электромагнитной, установленной на ведомом валу, а механизм реверса выполнен в виде двухэлектромагнитных муфт, расположенныхна ведущем валу, каждая иэ которых жестко связана с соответствующей конической шестерней.На чертеже схематически изображен станок для намотки катушек электрических машин.Станок содержит станину, источник вращения - электродвигатель 1, через клиноременную передачу 2 связанный с...

Номер патента: 1019501

Опубликовано: 23.05.1983

Авторы: Еникеев, Задворный, Савич, Сергеева, Симонишвили, Тивоненко

МПК: H01F 13/00

Метки: кобальта, магнитов, металлами, намагничивания, основе, постоянных, редкоземельными, сплавов

...Данный способ,позволяет намагничивать до насьпцения частично намагниченные магниты в относительно невысоких поаях и тем самым позволяетуменьшать разброс значений остаточной ма"нитной индукции или магнитнойиндукции какой-либо точки вблизиполюсов магнита. Ниже приведены примеры намагничивания до насыщения частично намагниченных магнитовМагниты были изготовлены иэ од-, ной плавки, одного размола, прессования и спекания в виде колец с размерами: 0, = 30, д 10, Ь 4 мм из сплава КС 37, намагниченных в по ле 26 кэ при комнатной температуре. В - поле на оси измеряли на приборе ЭМ 2-14, погрешность измерения не превьааает +2,5.В табл. 1 приведены данные влияния температуры нагрева магнитов на величину осевого поля ВВ д 1600 Гс.Среда -...

Номер патента: 1019502

Опубликовано: 23.05.1983

Авторы: Карапетьян, Микаелян, Симонян, Чилингарян

МПК: H01F 27/26

Метки: магнитопровод, стыковой

...из ярм и стержней, стянутыхпосредством шпилек, проходящих черезотверстия в ярмах и стержнях1.Известен также стыковой магнитопровод, состоящий иэ ярм и стержней, 10,стянутых посредством шпилек, проходящих через отверстия в ярмах и стержнях, отличающихся по форме 2),Недостатком известных магнитопроводов является отсутствие фиксацииположения стержня относительно ярма,вследствие чего уменьшается надеж.ность стыкового соединения,Целью изобретения является повышение надежности стыкового соединения.20Поставленная цель достигается тем,что, стыковой магнитопровод, содержащий витые ярма и шихтованные стержни,стянутые между собой шпильками, проходящими через имеющие различную фор му отверстия в ярмах и стержнях, снабжен фиксирующим...

Номер патента: 1019503

Опубликовано: 23.05.1983

Авторы: Ахраров, Зарипов, Петрова, Сафаров

МПК: H01F 38/30

Метки: переменный, постоянного, преобразования

...иэ стержней магнитопровода, моделирующую обмотку,подключенную к источнику напряжения,и выходную обмотку. 2.Однако известные устройства обЛа.дают низкой точностью.Целью изобретения является повыше,нив точностии надежности устройства,Поставленная цель достигается техчто в устройстве, содержащем токоведущие шины и магнитопровод с двумявоздушными зазорами и с прямоугольнымвырезом в одном иэ стержней магнитопровода, модулирующую обмотку, подключенную к источнику модулирующегб ;35наПряжения, и выходную обмотку, маг-нитопровод выполнен трехстержневйи,прямоугольный вырез выполнен на цент-.ральном стержне, на котором на еговетвях расположена модулирующая обмотка и выходная обмотка, охватываю-эщая центральный стержень вместе свырезом, а...

Номер патента: 1019504

Опубликовано: 23.05.1983

Авторы: Грачев, Зихерман, Кутлунин, Рассолова, Рубинштейн, Филипповская, Цовма

МПК: H01F 38/38

Метки: изоляции, переменного, сети, трехфазной

...броневоммагнитопроводе, выполненном двухстержневым, на каждом стержнекоторого размещены обмотки первыхдвух трансформаторов, а третий трансформатор расположен под двумя первымйи его высоковольтный отвод проходитмежду их экранами, соединенными с фазой, являющейся общей для первых двухтрансформаторов.На Фиг. 1 приведено устройство для.контроля изоляции, общий вид, наФиг. 2 - разрез А-А на Фиг. 1.Устройство включает металлическийбак 1 с изоляционным маслом и активной частью, крышку бака 2 с высоковольтными и низковольтными вводами 3и,земляным выводом 4.Активная часть состоит из однофазкого трехобмоточного трансформатора 5,включенного между фазами сети Я и 5,однофазного трехобмоточного трансформатора б, включенного между Фазамисети В и С, и...

Номер патента: 1019505

Опубликовано: 23.05.1983

Авторы: Зайцев, Коротких

МПК: H01F 41/02

Метки: магнитных, сердечников

...после отжига подвергается механическим воздействиям при его переносе и установке в корпус сердечника. Кроме того, для проведения отжига требует О ся специальная технологическая оснастка. Целью изобретения является улучшение магнитных характеристик сердеч ников и упрощение технологии их иэгоговления.Поставленная цель достигается тем, что согласно способу изготовления магнитных сердечников, включающему 30 механическую обработку магнитного материала, отжиг магнитного материала, установку его в корпус сердечника и заливку эластичным наполнителем, отжиг магнитного материала про изводят после его установки в корпус .сердечника. Способ изготовления магнитных сердечников осуществляется следующимобразом.После механической обработки...

Номер патента: 1020870

Опубликовано: 30.05.1983

Авторы: Адаменко, Левкович, Мазурок, Хавелкин

МПК: H01F 13/00

Метки: индуктор, намагничивания, реверсивного

...для рф на плите технике и пред ичиВания м 2 ымк епленса 1 ничива ду ов изго - . . Индуктор5 и б в изготовлен, киа- ных иа диске ных нз высококо ысокой электропроноднкостью ЛОВ.СПОЛОЖЕНЫ В ОДНО И естен индукгор дл Цб й проводник 7,нт 8 первого витка 5 прямоуголуж нутреинего контура в выполненнь 1 й, . л ной тка б на величину шир ины общег9,соластины с высокой уде оковых витка. и этом контур ,сопров динка . .р ,со центру Выполиейотствует профилю участка е 15 чивания. Токопрово аделены изолятором 1 вестен такцд стью перемости его снвного намагни вфх . орааллельной плоско верс итов состоящий из д плоскости, паралнамагничнваеиз материала с м В Выполненных из ма иагнит 11. Для витков ф р диой плос 2 О мый2 намагничивания й проводник...

Номер патента: 1020871

Опубликовано: 30.05.1983

Авторы: Дорожко, Федосов

МПК: H01F 27/26

Метки: подмагничиванием, реактор, электрический

...обмотки управления 2 .Недостаток известного реактора 35 заключается в повышенных габаритах. Цель изобретения - уменьшение га,баритон реактора.Поставленная цель достигается 40 тем, что в электрическом реакторе с подмагничиванием, содержащем катушки основной обмотки, обмотки управления, размещенные ортогонально катушкам основной обмотки, и плоско шихтованный магнитопровод с ярмами и стержнями, поверх которых размещены катушки основной обмотки, причем ярма отделены от стержней немагнитными зазорами, а стержни выполнены в виде замкнутых сердечников, на которых размещены катушки обмотки управления, сердечники выполнены двухстерж невыми, на каждом стержне размещены катушки обмотки управления, а каждое ярмо магнитопровода выполнено...

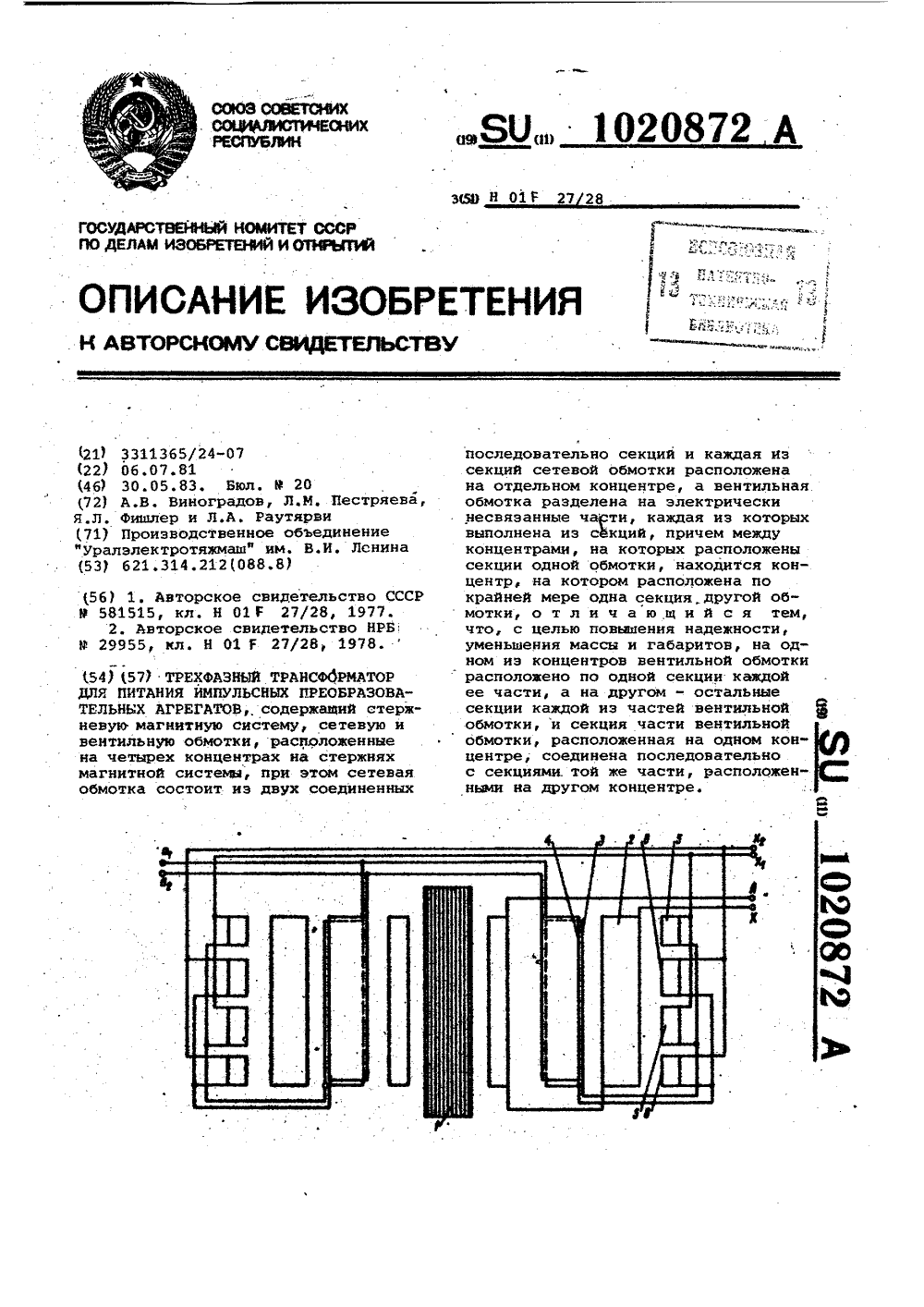

Номер патента: 1020872

Опубликовано: 30.05.1983

Авторы: Виноградов, Пестряева, Раутярви, Фишлер

МПК: H01F 27/28

Метки: агрегатов, импульсных, питания, преобразовательных, трансформатор, трехфазный

...находится концентр, на котором расположена покрайней мере одна секция другой обмотки. На одном из концентров вентильной обмотки расположено по одной секции 3 и 4 каждой ее части, а на другом - остальные секции 5 и б каждойиз частей вентильной обмотки, Секциячасти вентильной обмотки, расположенная на одном концентре, напримерсекция 3, соединена последовательнос секциями той же части, напримерсекциями 5, расположенными на другомконцентре,Кроме того, остальные секции 5 иб каждой из частей вентильной обмотки расположены на четвертом от стержня магнитной системы 1 концентре,что обеспечивает дополнительное улучшение массо-габаритных показателейтрансформатора из-эа размещения отводов секций вне каналов рассеяниямежду обмотками. Секции...

Номер патента: 1020873

Опубликовано: 30.05.1983

Авторы: Белый, Нагайцев, Синицын, Троицкий, Ярешко

МПК: H01F 29/14

Метки: регулируемый, трансформатор

...иэ которых выполнены, управляемйми, первичную и разделенную на части, соединенные последовательно и согласно, вторичную обмотки, размещенные на стержнях, обмотки управления, размещенные на уп. равляемых ярмах, причем первичная и одна часть вторичной обмотки раэме. 35 щены на участках стержней между управляемым и неуправляемым ирмами, а вторая часть. вторичной обмотки размещена на участке стержней между управляемыми ярмами С 21. 40 ной последовательно и встречно с первичной обмоткой,На Фиг.1 изображена одна фаза регулируемого трансформатора с размещением обмоток на стержнях и ярмахмагнитопровода; на фиг.2 - принципиальная схема трехфазного трансформатора,Трансформатор содержит магнитопровод, снабженный стержнями 1 итремя ярмами 2 - 4,...

Номер патента: 1022227

Опубликовано: 07.06.1983

Авторы: Борисов, Головкин, Лединина, Яропольский

МПК: H01F 7/14

Метки: поворотный, электромагнит

...средняячасть каждого из цилиндрических маг.1 нитопроВодов ротора выполнена из немагнитного материала. 60 Второй торцовой элемент каждого цилиндрического магнитопровода ротора и соответствующий ему участок статора выполнены так, что между ними 65 образован равномерный кольцевой воздушный зазор.Средняя часть каждого цилиндрического магнитопровода ротора иэ немагнитного материала выполнена в виде набора шайб.На фиг. 1 представлена конструк-: тивная схема предлагаемого электромагнита; на фиг. 2 - разрезы Л-А и В-В,на Фиг. 1; на фиг. 3 - разрезы Б-Б и Г-Г на фиг.1; на фиг, 4 - разрезы В-В и Б-Б на фиг. 1 для повторного варианта электромагнита ).Поворотный электромагнит состоит из магнитопроводящего кольцевого зубчатого статора 1,...

Номер патента: 1022228

Опубликовано: 07.06.1983

Авторы: Джабраилов, Кирсанов, Рубин

МПК: H01F 27/32

Метки: варианты, индукционного, обмотка, устройства

...40Указанная цель достигается тем,что в обмотке индукционного устрой. ства, содержащей витки и изоляцион.ные прокладки с вырезами, расположенные между витками одна над другой по высоте обмотки, каждая парауказанных прокладок выполнена Т- иП.-образной Формы, которые чередуются между собой по высоте обмотки. Каждая пара указанных прокладок выполнена Г-образной формы, причем одна из прокладок повернута на 180 относительно другой, и обе прокладки чередуются между собой по высоте обмотки.На фиг, 1 и 2 показаны проклад" ки соответственно П- и Т-образной Формы; на фиг. 3 - прокладка Г-об-. разной формы; на фиг. 4 - то же, повернутая на 180 О относительно фиг, 3; на Фиг. 5 - обмотка индукционного устройства с чередующимися П- и...

Номер патента: 1022229

Опубликовано: 07.06.1983

Автор: Зубов

МПК: H01F 29/08

Метки: бесконтактный, регулятор

...из одного крайнего положенияв другое и наоборот затрудняет автоматизацию процесса.Цель изобретения - расширениепределов регулирования.Для достижения поставленной цели используется устройство, содержащее стержневой магнитопровод спервичной обмоткой на среднем стерж-не и вторичной обмоткой выполненной из двух секций, секции вторичной обмотки расположены на крайнихстержнях, один из которых выполненповоротным относительно оси, перпендикулярной неподвижным стержням.;Кроме того, в бесконтактный регулятор введена дополнительная обмотка с последовательно подсоединенным сопротивлением, размещеннаяна поворотном стержне,На чертеже показаны неподвижнаяи вращающиеся части магнитопроводав состыкованном положении с расположенными на них...

Номер патента: 1022230

Опубликовано: 07.06.1983

Авторы: Локтионов, Родионов

МПК: H01F 41/02

Метки: магнитопроводов, разъемных

...- половине сечениястержня, после чего заготовку разрезают на прямолинейные и 0-образныечасти, при этом из прямолинейныхчастей образуют стержень,На фиг. 1 показана заготовка, по-:лученная навивкой, ширина которой в 40два раза больше толщины; на фиг. 2разъемный магнитопровод, полученныйпосле .разрезки заготовки, показаннойна фиг. 1; на фиг, 3 - заготовка,ширина которой равна толщине; нафиг. 4 - разъемный магнитопровод,полученный после разрезки заготовки,показанной на фиг. 3; на фиг. 5 - заготовка, в которой разрезка производится под углом 45 О; на фиг. бразъемный магнитопровод, полученный50после разрезки заготовки, показаннойна фиг, 5.Способ изготовления разъемных магнитопровоцов осуществляется следуюобразом.55Из полосы...

Номер патента: 1023266

Опубликовано: 15.06.1983

Автор: Копшин

МПК: G01R 35/02, H01F 38/28

Метки: погрешности, трансформатора

...ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ НИЕ ИЗО(71) Украинский центр стандартизациии метрологии( ПОСОБ ОПРЕДЕЛЕНИЯП И ТРАНСФОРМАТОРАТОКА, заключакпцнйся в измерении токовой и угловой погрешностей, о т л ич а ю щ и й с я тем, что, с цепьюповышения точности определения токовой и угловой погрешностей трансформатора тока путем учета допопкительной .. погрешности, возникающей от рабочегонапряжения, нрипоженного межцу первичной и, вторичной обмотками, заземпяютпредварительно замкнутую на низкоомное сопротивление 8 первичную обмоткуиспытуемого трансформатора тока сообщают вторичной предварительно закоро.ченной обмотке потенциал от источни 801023266 А(д)601 Й 35/02 Н 01 Р 40/О ременного напряжения, равный ошенню к заземленной первичной ке рабочему...

Номер патента: 1023410

Опубликовано: 15.06.1983

Авторы: Нежинский, Петренко, Поляков

МПК: H01F 17/02

Метки: индуктивный, элемент

...в широких пределах Сот нуля до ее максимального значения) .На фиг.1 представлена конструкция предлагаемого индуктивного элемента, общий вид; на фиг.2 - верхняяподложка с витками, общий вид; нафиг.3 - развертка конструкции.Предлагаемый индуктивный элементсодержит основные контактные площадки 1 и 2, дополнительные контактныеплощадки 3,4 и 5, перемычку 6, выполняющую роль выходного электрода,контактные площадки 7 для точной регулировки, перемычки 8 для грубой регулировки и плоскопараллельные катушки индуктивности 9-13. Причемплоскопараллельные катушки индуктивности 9 и 10 первой и второй гранейкуба электрически соединены согласно,а плоскопараллельные катушки 11, 12и 13, расположенные на третьей, четвертой и пятой гранях куба,...

Номер патента: 1023411

Опубликовано: 15.06.1983

Авторы: Дроздов, Пестряева, Шарина, Шуняков

МПК: H01F 29/02

Метки: регулированием, трансформатор, трехфазный

...к;одержит дополнительную панель с неподвижными и подвижны- . ми контактами, при этом основная и дополнительная панели содержат (2 И + 1) неподвижных контактов и контакты обеих панелей размещены аналогично друг другу, причем первый неподвижный контакт основной панели соединен с (2 И+ 1)-м неподвижным контактом дополнительной панели, ( и+ 1)-й неподвижный контакт основной панели соединен с концом сетевой обмотки и с подвижным контактом дополнительной панели, каждый (2 - И ) -й неподвижный контакт основной панели соединен с (2 - И) + И 1-м неподвижным контактом основной панели, (2 И .1)-й контакт основной панели соединен с первым контактом дополнительной панели, подвижный контакт основной пвнели соединен с другой фазой обмотки, нв...

Номер патента: 1023412

Опубликовано: 15.06.1983

Авторы: Будовский, Дроздов, Михалев, Потапов

МПК: H01F 29/04

Метки: контактора, механизм, нагрузкой, приводной, трансформаторов, устройства

...фиксации и расфиксации барабана путем замены выступов поступа. тельно движущегося на двойных напрев 15пяющих конструктивно сложного подпружиненного элемента на выступ простой плоской.детали, поджатой пружинойк неподвижным осям, закрепленным в раме контактора, и имеющей простую цилиндрическую поверхность, на которуювоздействуют шарики при расфиксациибарабана после взвода силовой Пружины,а также заменой сложного пространственного кулачка на простой дисковый ку пачок, расфиксирующий барабан.С этой же цепью установка неподвижных осей производится таким образом, чтобы направление силы, воздействующей на вы. ступ подпружиненного элемента со сто 30 оны выступа барабана при взводе силовой пружины, создавал дополнительный момент,...

Номер патента: 1023413

Опубликовано: 15.06.1983

Автор: Перминов

МПК: H01F 41/02

Метки: ленточных, магнитопроводов, навивки

...ленты, выполненный в виде подпружиненного рычага, устзновленного с возможностью перемещения вдоль своей оси и несущего ролик, и привод возвратно-постуна подпружиненном рычаге, при этомуказатель установлен. с возможностьюперемещения. пательного перемещения, снабжено дополнительным поворотным рычагом, за. крепленным на основании и связанным с приводом возвратно-поступательного перемещения,при этом рычаг, несущий ролик, установлен на дополнительном рычаге.Кроме того, оно снабжено шкалой и указателем, установленным на подпружиненном рычаге, при этом указатель установлен с возможностью перемещения;На фиг.1 схематично показано устройство; на фиг.2 - разрез А-А на фиг.1; на фиг.3 - узел бобинодержателя, разрез Б-Б на фиг.1,Устройство...

Номер патента: 1023414

Опубликовано: 15.06.1983

Авторы: Линкявичюс, Тимофеев

МПК: H01F 41/02

Метки: магнитных, сердечников, сортировки

...один над другим лотков, при этом верхний лоток соединен с каналом для подачи сердечников,а в его днище выполнено 1-образное отверстие, длина которого соответствует половине дли- ЗО ны сердечника магнитопровода.На фиг, 1 показано устройство для сортировки магнитных сердечников, общий вид; на Фиг.2 - положение пластины магнитного сердечника в мо мент удаления ее с верхнего лотка через3 -образное отверстие; на фиг.3 - положение пластины магнитопровода, проходящей 1 "образное отверстие верхнего лотка.Устройство для сортировки магнит ных сердечников содержит вибробункер 1, приспособление для сортировки сердечников, выполненное в виде двух, установленных один над другим 45 лотков, верхнего лотка 2 и нижнеголотка 3 Верхний лоток 2...

Номер патента: 1023415

Опубликовано: 15.06.1983

Автор: Кавецкий

МПК: H01F 41/02

Метки: ленточных, магнитопроводов, намотки

...3., установленной на блок обмоток 2 0-образной формы, который находится на подвижной каретке 3. На оправке 1 закреплена лента 4, которая сматывается с рулона 5, установленного на разматывателе 6 механизма подачи ленты, проходя между направляющими роликами 7 и, ножами 8 и 9 механизма отрезания ленты, Последний снабжен поддерживающим роликом 10. Оправка нвходи 1 ся в зацеплении с зубчатыми колесами 11 механизма вращения оправки, Устройство снабжено уплотняюшим роликом 12, установленным нв рычаге 13. Оправка (фиг. 2 и 3) состоит иэ двух полуцилиндров 14 и 3.5, соединенных по своим образующим с помощью остроугольных направляющих 16, Полуцилиндры имеют полудиски 17 и 18, которые соединены с дополняющими их по полного круга полудисками 19...

Номер патента: 1023416

Опубликовано: 15.06.1983

Авторы: Комаров, Краев, Матросов

МПК: H01F 41/02

Метки: обмотки, трансформатора, цилиндрической

...щеке оправки, после чего слои ленты каждотю ряда разрезают поочередно, в вдоль окружности каждого колыа, начиная с последнего и после каждого разреза образовавшиеся свободные концы лент отгибают, одни - к торцовым поверхноотям щек, другив - к поверхности оправ ки, прикрепляя их к ним, образуя на опв равкв части внутренней боковой корпус ной изоляции со ступенчатой поверхностью и торцовую корпусную изоляцию, а освобождающився кольца снимают с оправки,на оправку и ступенчатые поверхностииаматымют изоляционную ленту до получения равного числа слоев ленты, образуя внутреннюю боковую корпусную изоляцию, а после намотки слоев обмоточно го провода и межслоевой изоляцииконцыленты, отогнутые к торцовым поверхкостям щек, накладымют ва...

Номер патента: 1023417

Опубликовано: 15.06.1983

Авторы: Кузьмин, Мокряков, Оксенгендлер

МПК: H01F 41/02

Метки: ленточных, магнитопроводов, термообработки

...через корпус печи перпендикулярно оси канала печи и содержит на одном конце, размещенном в печи, формирующий угольник, а другаяпод углом 45 о к оси канала печи содержит Формирукюций элемент, контактируюший с формируюшим угольником, при этом другие концы групп толкателей снабжены поворотными рычагами, а привод возвратно-поступательного перемешене ния толквтелей связан с толквтелями через поворотные рычаги.Кроме того, с целью равномерности . передачи формующего усилия на топкатели между фигурными рычагами и приводами возрвтно-поступвтельного перемещения толквтепей размещены уравнительные элементы, например пружины.На чертеже изображено устройство для термообработки ленточных магнитопроводов.Устройство для термообработки ленточных...

Номер патента: 1023418

Опубликовано: 15.06.1983

Авторы: Леонов, Петрин, Рожнов, Смирнов

МПК: H01F 41/04

Метки: катушек, намотки, обмоток, станок, электрических

...обмотки, выцопненным, например,ролика 6 раскладки пежат в одной ппоо- в виде бесконтактного выключателя, Прикости, движений шпинаепя 4 свяэайный с ним10 Ставок работает следующим образом.30При включении станка происходит перемещение поворотного стопа 2 (фиг.1) с несколькими оправками 3 на шаг, зависящий от количества оправок 3, и в этом положении стол фиксируется, После фиксации стола 2 включается электродвигатель 17. При вращательном движении . двигателя 17 последний взаимодействует с магнитной системой 20 (фиг,З) и отвоаит ее от датчика 21. Одновременно приводится во вращательное движение40 вап 7 (фиг,2) привода, намоточный шпиндель 4 с ппаншайбой 5 и роликом 6раскладки и зубчатый шкив 8. Через ппоскозубчатый ремень 9 вращение пере...

Номер патента: 1023419

Опубликовано: 15.06.1983

Авторы: Демидов, Калинина, Лазарев, Мурашевич

МПК: H01F 41/04

Метки: автомат, катушек, электрических

....с водилом. Наоси водила 4 установлено свободно вращающееся зубчатое коническое колесо 6и эксцентрично оси вращения колеса установлен стопор 7, взаимодействующийс зубьями конического колеса 6. Приэтом коническое зубчатое колесо 6 постоянно находится в зацеплении с круговой зубчатой. конической рейкой 8, жестко закрепленной на поворотном стопе 5.Поворот стопа осуществляется при перемещении водила 4; коническое зубчатоеколесо 6 стопорится эксцентрично установленным стопором, так как оно находится в запеплении с круговой коничеокой рейкой 8. При движении водила 4поворотный стол перемещается на угол;поворота водила и фиксируется в концехода фиксатором 9, после чего водилоеперемещается в обратном направлении, азубчатое коническое...

Номер патента: 1023420

Опубликовано: 15.06.1983

Авторы: Преображенский, Фикс-Шимель, Шиловских

МПК: H01F 41/08

Метки: кольцевой, магнитопровод, намотки, провода

...мощность привода.Цель изобретения - повышение про. изводительности и уменьшение энергозатрат.йоставленная цель достигается тем, цто в устройстве для намотки провода на кольцевой магнитопровод, содержащем основание, иглу, несущую провод, выполненную из магнитного материала, опору для иглы, магнит для удержания иглы и привод вращения, опора для иглы выполнена в виде диска из немагнитного материала с коль" цевой проточкой и торцевым пазом для установки магнитопровода, при этом магнит закреплен на основании, диск связан с приводом вращения,а игла расположена в кольцевой проточ ке.На фиг.1 представлена схема описываемого устройства; на фиг.2- вид А на фиг, 1. Устройство содержит основание 1,на котором установлены магнит 2,привод 3,...

Номер патента: 1023421

Опубликовано: 15.06.1983

Автор: Юматов

МПК: H01F 41/08

Метки: каркас, кольцевой, намотки, провода, станок

...этомкольцо цвтчикв натяжения контактируетсо втулкой, а втулка связана с цвтчикомположения. 15 Устройство работает сдецуюшим об- раэоме Конец провоца 10 со шдуди 9 про пускается через пазы цоподнитедьного кольца 6 и кодьцв 4 по нитепровоцни кам 8 в 7 ю бф Э и крепится на карка се 22 таким образом, чтобы дружи нв 19 была закручена нв некоторый угол от начального подожения. При этом вхоц (рычажок) 16 цатчика положения 18 смесится относительно нулевого положе.На фиг. 1 схематично изображенстанок, на фиг. 2 - разрез А-А на фиг. 1.Устройство соцержит основание 1,вращающиеся соосно челнок 2 с нитпроводниками 3, кольцо 4 с нитепровоцником 8, цоподнитедьное кодьцо 6 снитепровоцниками 7, 8 и шпудю 9 сзапасом провода 10. Шпудя 9 снабжена...

Номер патента: 1026174

Опубликовано: 30.06.1983

Авторы: Мокеров, Шляпин

МПК: H01F 13/00

Метки: размагничивания
