H01F — Магниты; индуктивности; трансформаторы; выбор материалов, обеспечивающих магнитные свойства

Номер патента: 28967

Опубликовано: 31.01.1933

Автор: Мюнстерлейдт

МПК: H01F 30/02

Метки: автотрансформатор

...коммутатора на нижнийконтакт (как видно из чертежа) выводится только часть вторичной обмотки б,которая продолжает в то же время работать как первичная обмотка автотрансформатора.По второму варианту на фиг. 2, наверхнем сердечнике магнитной системы1 типа трехфазного трансформатора расположена часть первичной обмотки 2,3, секции которой подведены к коммутатору 4. дуги. . С втори ние к моток коммуНа целью регулирования силы тока во чной цепи применено секционироваак первичной, так и вторичной обавтотрансформатора с помощью таторов.чертеже фиг. 1 и 2 изображают два та расположения обмоток предлао автотрансформатора.верхней половине магнитной сирасположена часть первичной об, 3, секции которой подведены утатору 4.,оложенная на...

Номер патента: 28983

Опубликовано: 31.01.1933

Автор: Каплянский

МПК: H01F 30/10

Метки: дуговой, многопостной, сварки, электрической

...обмотки трансформатора, которая вместе с основным источником дает напряжение, обеспечивающее хорошее зажигание дуги (порядка 60 вольт), После зажигания дуги цепь замыкается. Проходя по вторичной обмотке 2 трансформатора, постоянный ток насыщает его магнитную цепь 3 Благодаря этому возрастает рассеяние трансформатора, а следовательно, уменьшается основной поток, что может быть;достигнуто расположением двух обмотоктрансформатора на разных, в силу указанных причин, стержнях и применениеми агнитного шунта. Вторичное напряжение вольтодобавочного трансформатора резко падает и на дуге остаетсяпочти только напряжение постоянноготока, равное напряжению источника 4,за вычетом омического падения напряжения в обмотке 2.Если в первичную обмотку...

Номер патента: 29519

Опубликовано: 31.03.1933

Автор: Никифоров

МПК: H01F 5/02

Метки: катушка, самоиндукции

...аналогичные конструкции каркасов, обеепечивающие (с целью устранения емкости) наличие воздушного окружения для каждого витка обмотки, имеют значительно большие размеры и требуют введения при производстве на. мотки дополнительных изолирующих деталей. ЬНа чертеже фиг, 1 и 2 изображают в двух проекциях каркас для предлагаемой катушки самоиндукции,Каркас представляет собой отпрессованную из бакелита или другого изолирующего материала часть в виде плоского ажурного состава, обод 7 и ступица 2 (фиг. 1) которого связываются при помощи нескольких спиц 3, 3 (фиг. 1 и 2), боковые поверхности которых несут выступы с концентричными канавками 4, в которые укладывается обмотка, ОтдельНикифорова, заявленномуо перв,91439). ные витки...

Номер патента: 29535

Опубликовано: 31.03.1933

Автор: Бундин

МПК: H01F 41/06, H02K 15/04

Метки: катушек, машин, намотки, станок, электрических

...валику 76 и вместе с ним вращается в подшипнике 25 с диском 15. На валике 16 насажена шестерня 24 (фиг. 3) на шпонке, соединенная с шестерней 32, сидящей на валу 28. Шестерня 32 замыкается фрикционным диском 33 при помощи рычага 34 и ручки 33, Если соединить и замкнуть фрикцион, то весь шаблон начнет вращаться и потянет за собой провод и будет его укладывать в паз. Выключение происходит автоматически,Вал 28 укреплен в подшипниках 29. Шестерня или шкив 31 сидит на валу на шпонке, Шкив служит для передачи движения от двигателя, и таким образом вал 28 вращается все время, пока вращается двигатель.Для подтягивания проводов к шаблону служит каретка 60. Она ходит по рейкам 57, закрепленным на планках 38, при посредстве винта 5 б с червячной...

Номер патента: 30176

Опубликовано: 30.04.1933

Авторы: Горслей, Парсонс, Розен

МПК: H01F 5/06

Метки: аппаратов, высокого, обмотка, электрических

...сечение, сделан шире, чем проводник среднего напряжения и тоже выступает относительно последнего, вследствие чего его изоляция К наиболее тонка, Кроме того, в обмотке могут быть предусмотрены для выравнивания градиента потенциалов в изоляциивпадины металлические прокладки, из которых первая прокладка Е (фиг. 2) окружает проводник наивысшего напряжения и металлически соединена с проводником следующей низшей ступени напряжения; вторая прокладка М окружает оба названные проводника и металлически соединена с проводниками более низкого напряжения и т, д.В случае круглой впадины (фиг. 3)отдельным проводникам В, С и й воз-можно придавать форму сегментов окруж-костей с увеличивающимся диаметром, при чем сегменты имеют, как видно из чертежа,...

Номер патента: 30179

Опубликовано: 30.04.1933

Автор: Кропф

МПК: H01F 27/28, H01F 38/02

Метки: катушка, реактивная

...при помощи шарниров в виде металлическихфобойм с болтами,На чертеже изображен продольный разрез предлагаемой катушки.Последняя состоит из ряда намотанных дисковых катушек 7, отделенных одна от другой промежуточными частя. ми 2 из изолирующего материала, например стеатита. Средняя часть 3, разбивающая дроссельную катушку, надве группы катушек, имеет значительно больший размер в осевом направлении. Катушка стягивается стержнями б, б, разделенными на число частей, равное числу групп катушек, Каждая часть стержня 6 снабжена на своих концах металлическими обоймами 7, 7, шарнирно связанными болтами 9, 9, скрепляющими отдельные части стержней б, б, На концах последних болты 9, 9 пропущены через металлические нажимные пластины 4 и закреплены...

Номер патента: 30344

Опубликовано: 31.05.1933

Автор: Тейтель

МПК: H01F 27/14, H01F 41/12

Метки: атмосферой, наружной, обмоток, перевозке, предохранения, соприкосновения, трансформатора

...устанавливают между консерватором и.наружной атмосферой коробку с поглотителями кислорода и водяного пара или герметически закрывают верхнее отверстие консерватора и соединяют кожух с распределительным вентилем баллона со сжатым азотом.ФНедостаток первого способа - необходимость частой смены дорогих абсорбирую. щих реактивов, Второй же способ требует сложных вентилей с мембранным распределением, при чем неисправность вентиля или неопытность персонала могут привести к взрыву кожуха.Настоящее изобретение прзамену стальногр балломешком из прорезинен Максимальный объем о этого мешка определяется по формуле:(т+ о) (273+гп,п) = - о (273+п,ах) где О - емкость кожуха, а г и гмаксимальная и минимальная температура. При перевозке ги 8не...

Номер патента: 30361

Опубликовано: 31.05.1933

Авторы: Ершов, Матвеев

МПК: G01R 33/12, H01F 13/00

Метки: автоматическое, испытания, магнитов, массового

...беспрерывно движущейся конвейер ной ленте 2 укреплены, на некотором расстоянии друг от друга, катушки 3, питаемые током от неподвижных шин б,и 8, расположенных на уступах держателя 5, при посредстве скрепленных с катушками и скользящих по шинам пружинных щеток 4.лШины б, 7 и 8 роединеныас историиком постоянного тока, при чем шины б,соединенные через регулир. емое сопротивление 75, дают в катушк х 3 намагничивающий ток, шины 7; соединенные через регулируемое же сопротивление 77, дают слабый размагничивающий ток; а ши 275. размагничивающего, ТОКОВ, пы 8, соединенные через нерегулируемое сопротивление 79, дают сильный размагничивающий ток.Под конвейерной лентой помещены ведущие к ящикам 77 и 72 воронки 731: 74,в которых помещены...

Номер патента: 30758

Опубликовано: 30.06.1933

Автор: Половенко

МПК: H01F 27/12, H01H 35/24, H02H 5/08 ...

Метки: аппаратов, защиты, маслом, наполненных, электрических

...снабженным контактом коленом посредине; тогда при всех наклонах реле уровень ртути в коротком колене будет оставаться неизменным. Длинные колена трубки снабжены уширениями,частично заполненными ртутью.Согласно другой форме выполнения устройства (фиг. 3 и 4), с целью сделать. выключатель реагирующим различно на медленное и быстрое газообразова ние трубка его снабжена тремя коленами, из которых укороченное среднее колено 1 б и одно из крайних 17 выполнены открытыми и снабжены контактами; другое же крайнее колено 18 закрыто, соединено трубкой 14 с консерватором 20 и снаб. жено уширением, при нормальном режиме частично заполненным ртутью. Кожух 1 реле привертывается к ниппелю, укрепленному на крышке 22 трансформатора и соединяется с...

Номер патента: 31069

Опубликовано: 31.07.1933

Автор: Шеремет

МПК: H01F 13/00

Метки: магнитов, намагничивания, постоянных, станок

...удерживать уже не будет и он упадет вниз в окно 25 фиг. 5) стола стойки 1 на ловитель 15 и по наклонной плоскости ловителя опустится за пределы станка. При продвижении после этого диска 3 заслонка 16 кожухом 7 будет вновь введена внутрь, и благодаря этому оправка будет вновь подготовлена принять на освободившееся место новый магнит из питателя 13.Работа станка, начиная от положения,изображенного на фнг, 2, в котором в оправку места 1 из питателя 13 через окно кожуха 12 заложен сырой" магнит, : производится следующим путем, Пускается в ход электрический двигатель, вследствие чего ось 2, а вместе с ней и рычаг 10, будет вращаться. Диск 3 будет оставаться на месте до тех пор, пока рычаг 1 О не йовернется на 67,5 и, спустившись по наклонной...

Номер патента: 31315

Опубликовано: 31.07.1933

Автор: Бушбек

МПК: H01F 21/02

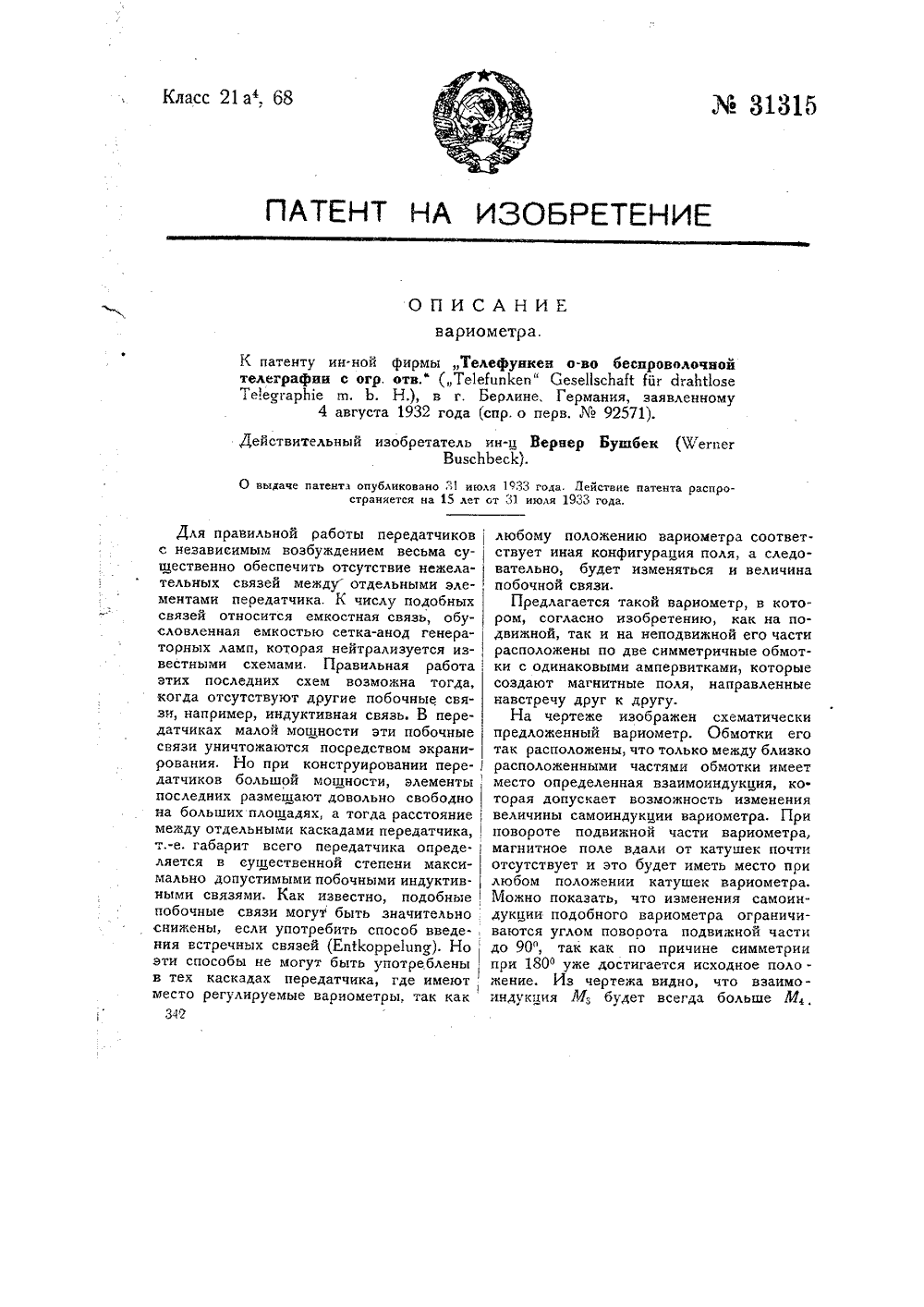

Метки: вариометр

...иная конфигурация поля, а следовательно, будет изменяться и величина побочной связи.Предлагается такой вариометр, в котором, согласно изобретению, как на подвижной, так и на неподвижной его части расположены по две симметричные обмотки с одинаковыми ампервитками, которые создают магнитные поля, направленныенавстречу друг к другуНа чертеже изображен схематически предложенный вариометр, Обмотки его так расположены, что только между близко расположенными частями обмотки имеет место определенная взаимоиндукция, которая допускает возможность изменения величины самоиндукции вариометра. При повороте подвижной части вариометра, магнитное поле вдали от катушек почти отсутствует и это будет иметь место при любом положении катушек вариометра....

Номер патента: 31498

Опубликовано: 31.08.1933

Автор: Вайнберг

МПК: H01F 29/12, H01F 38/02

Метки: реактор

...соответствующем наи коэфициента самоин ком замыкании авт щаются под действи сил в положение, со большему значению индукции с целью тока короткого замы изобретение касаетс реактора и состоит выполнении,акторы, в которых ле тока подвижные я пружинами или ниями в положении, меньшему значению дукции, а при коротоматичесхи перемеем пондеромоторных ответствующее наикоэфициента самоограничения силы кайия. Предлагаемое я устройства такого в конструктивном его На чертеже схематически изображен один из витков реактора,Каждый из витков реактора сделан упругим, например, путем скрепления его с пружиной, и при нормальной величине силы тока в защищаемой цепи имеет удлиненную форму с близко расположенными параллельными сторонами, Для удержания...

Номер патента: 32047

Опубликовано: 30.09.1933

Автор: Шенфер

МПК: H01F 27/28, H01F 27/36

Метки: высокого, трансформатор

...емкости С, - С, - Со между обмоткой и сердечником трансформатора текут токи У 1, У 2, У 3, благодаря чему токи, текущие в секциях трансформатора У 1 У 2 У 3, по мере приближения к заземленному концу обмотки делаются все меньше и меньше, так что получается:У 1)У 11 Х 1 ) У 2 Х 2 ) УЗАЗ(2) Таким образом, как это вообще известно, при нестационарном режиме наибольшее напряжение =У,хпадает на первые витки трансформатора, что может иногда повести к аварии последнего. Если бы в момент нестационарного процесеа падения напряжения в секциях были более или менее одинаковы, так чтоУ,х, Утх, У,х 1 , . (3), то первые витки обмотки не подвергались бы опасности быть пробитыми.Равенства (3) можно достичь следующим путем. Выполнить обмотку...

Номер патента: 32048

Опубликовано: 30.09.1933

Автор: Шенфер

МПК: H01F 27/28, H01F 27/34

Метки: высокого, трансформатор

...изображено на чертеже, выполнена из медных витков листообразного сечения, изогнутых на большое ребро, Благодаря такому сечению емкость между отдельными витками здесь будет достаточно велика. Уменьшая ширину листов, можно по мере приближения к заземленному концу обмотки трансформатора добиться постепенного уменьшения междувитковых емкостей.Выполняя витки секций 1 - 2 - 3 разных диаметров и следовательно располагая их на разных расстояниях от железа сердеч. вика, можно добиться соответственного изменения потоков рассеяния так, чтобы ф) С ф 2 ( фзТаким образом, согласно вышеиз ному, от ввода трансформатора публиковано 30 сентября 1933 год обмотки должны одновреаться междувитковая емиваться индуктивное соедовательно можно подо- =У,х,. При...

Номер патента: 32049

Опубликовано: 30.09.1933

Автор: Иордан

МПК: H01F 27/32, H01F 27/36

Метки: трансформатор, электрический

...на середине их высоты, скрепительные шайбы имеют распорки 8, которые отгибаются через одну то вверх, то вниз. Во избежание вращения скрепительной шайбы со всеми колодками, а также перемещения ее, она при помощи Х-образных скобок У (фиг 1 и 3), в неопасном для пробоя изоляции месте, т. е. между двумя колодками, связана с изолирующей шайбой. Одна изолирующая шайба с двумя с двух ее сторон расположенными скрепляющими шайбами, удерживаемыми на определенной высоте посредством отогнутых распорок, и связанными с нею Х-образными скобками, образует одно целое ярус".В обе скрепляющие шайбы, верхнюю и нижнюю, первого яруса вставляются колодки; на первый ярус надвигается второй без колодок; третий ярус собирают с колодками и сажают на...

Номер патента: 32050

Опубликовано: 30.09.1933

Авторы: Копржива, Низе

МПК: H01F 27/14, H02H 5/08, H02H 7/04 ...

Метки: аппарата, защиты, масляным, наполнителем, перегрузок, повреждений, электрического

...уровней увеличится и давление .в трубке сделается достаточным для перемещения поршня 3 вверх, При этом сначала освобождается шток 9 сигнального контакта и замыкается цепь сигнала, а затем, если перегрузка не будет снята, освобождается шток 16 выключающего контакта и происходит замыкание цепи выключающего трансформатор аппарата.Если трансформатор будет включен на перегрузку с самого начала, то скорость подъема температуры масла и скорость протекания воздуха через калиброванное отверстие будут таковы, что в консерваторе возникнет некоторое давление (сверх .атмосферного), которое будет передано в трубку и сложится с давлением, соответствующим разности уровней масла в консерваторе и трубке; при этом произойдет также перемещение поршня 3...

Номер патента: 32051

Опубликовано: 30.09.1933

Автор: Красоткин

МПК: H01F 29/10, H02M 5/12, H02P 13/10 ...

Метки: вторичным, напряжением, регулируемым, трансформатор

...что когда против железа сердечника трансформатора один диск расположен своей магнитной половиной, другой диск стоит стороной из диамагнитного материала, т.-е. диски аи а сдвинуты друг относительно друга своими магнитными частями на 180 о. Для очень плавной и точной регулировки диски можно делать из двух материалов, соединенных не по прямой линии, а по некоторой кривой.Работа трансформаторов смым вторичным напряжениемследующим образом. В одном крайнем положении, когда диск а расположен в зазоре сердечника г стороной из диамагнитного материала, то в то же время диск а магнитно соединяет средний сердечникс сердечником к без обмотки и весь магнитный поток замыкается через указанный сердечник к. В обмотке же Й не возбуждается почти...

Номер патента: 32059

Опубликовано: 30.09.1933

Авторы: Агапов, Гольдмерштейн, Сергеев, Федючка, Флакс

МПК: H01F 41/02

Метки: аппаратов, приборов, сердечников, электрических

...ленты 7, гоуза 8 (фиг. 1 и 2).С целью использования полос желзза небольшой длины в устройстве применена кажрмкая лента б, Охватывающая оправку Яка кекоторойчасти ез окружности вместе с наматыва: мыми полосами ж злззаподаваемыми в нахлесткуЛзкта б одним концом закреплена, а ка другом конце, пер;кинутом через о"- лик, снабжена оттягивающим грузом 8 или пружиной,На указанном устоойстве могут наматываться с:рд=чники, имзющие форму отличную от круглой. Если, напоимер, желательно пропустить скВОзь с Одечкик сгягивающие болты (фиг, 3 и 4), то в щеках э - э делаются в соответствующем месте отвеэстия, чзрез которые в процессе намотки закладываются болты.В ряде случаев (трансформаторы тока)требуется создать внутри сеодечника небольшие каналы...

Номер патента: 32416

Опубликовано: 30.09.1933

Авторы: Косаренко-Косаревич, Теодор

МПК: H01F 27/40, H02K 17/30, H02K 5/10 ...

Метки: асинхронного, двигателя, непосредственного, питания, трансформатор

...7.Как видзоиз фиг. 1, стержни 10, служащие вторичной обмоткой трансформатора, настолько удлине.ы книзу, что они значительно высту лают из сеодечника 2 трансформатора. Онй пои этом пропущены непроницаемым для воды и газов образом через стенку 15, находящуюся на нижней и внешней стороне первичной обмотки 5, Эта изолирующая стзнка 15, от которой каждый отдельный сгержэнь изолирован, если она сама нз состоит из изолирующего материала, примыкает непроницаемо для воды и газов к внешнему чехлу 12, Так как отдельные стержни пропущены сквозь пластину тож; водо-и газонепроницаемо, то оказываается, что весь трансформатор целиком и особенно части, находящиеся в непосредственчом соединении с с:тью, совершенно закрыты.В представл ином на фиг, 1 -...

Номер патента: 32621

Опубликовано: 31.10.1933

Автор: Мюнстерлейдт

МПК: H01F 27/02, H01F 27/12, H01F 27/28 ...

Метки: низкого, трансформатор

...улучш ния (фиг. 1 и ор низкого напря тка которого сос отличающийся т остью охватывая 1 и первичную об 3 для трансформ для заполнения ния изоляции и ох жения, тоит из ем, что кольце.уг, атора и маслом лажде 9 б В некоторых случаях, например, в установках для электрической сварки, требуется имет трансформатор на низкое напряжение и большую силу тока. В отличие от известных уже конструкций трансформаторов указанного типа предлагается трансформатор, у которого на кольцевой сердечник наложена первичная обмотка, вторичная же обмотка состоит из одного витка, полностью охватывающего сердечник с иервичной обмоткой и служащего, вместе с тем, кожухом трансформатора, заполняемым маслом. Заполнение предусматривает улучшение изоляции и...

Номер патента: 32622

Опубликовано: 31.10.1933

Автор: Бадмас

МПК: H01F 29/12

Метки: постоянную, регулированием, силу, трансформатор

...так и многофазнен кным. улированием насуществляемым ижных первичоток, отличаюТрансформатор с ре остоянную силу тока, ри помощи взаимопод ых и вторичных обм авторскому свидетельству А.1932 года (спр. о Известны уже трансформаторы и реактивные катушки, обмотки которых с целью регулирования величины взаимо- индукции, сделаны подвижными друг относительно друга, причем взаимное перемещение указанных обмоток. вызы вается электродинамическим воздействием между ними. Предлагаемое изобретение касается устройства такого трансформатора и имеет целью повышение электродинамического эффекта между подвижными его обмотками,На чертеже изображена схема трансформатора.Трансформатор представляет собою магнитопровод М с тремя катушками А,В, С, из...

Номер патента: 33051

Опубликовано: 31.10.1933

Автор: Эльмен

МПК: C22C 19/00, C22F 1/10, H01F 1/12 ...

Метки: большом, высоким, диапазоне, железо-кобальт-никелевых, магнитного, магнитной, обладающих, поля, постоянством, проницаемости, сплавов

...при последующей термической обработке по указанному способу, показывают, что материал имеет большую плотность магнитного потока 8 в 15 000 СЮ единиц при намагничивающей силе в 45 гауссов (фиг. 2) и что постоянство магнитной проницаемости удерживается вплоть до намагничивающей силы, равной почти в два гаусса (фиг, 2). Верхняя половина кривой а гистерезиса для плотностей магнитного потока В вплоть до б 90 СЮ единиц составляет прямую линию (фиг. 3), так как при тщательных методах при помощи индукционного мостика, применимых при слабых индукциях, потеря на гистерезис найдена настолько малой, что не могла быть представлена в сколько - нибудь наглядном масштабе на чертеже. Кривая с показывает кривую гистерезиса железа ЯРМКО, а кривая о -...

Номер патента: 33229

Опубликовано: 30.11.1933

Автор: Цыпкин

МПК: H01F 41/06

Метки: изолированной, катушек, намотки, проволоки, станок

...и катушки 73, и расцепление со счетчиком происхрдит тогда, когда электромагнит 22 (фиг: 2) под влиянием проходящего по его обмотке тока притянет якорь 23, укре. пленный на рычаге 25, несущем на своем конце подвижную систему вала 5. Вэтом случае электромагнит 22 должен преодолеть действие пружины 30, нажимаю щей на рычаг 25 и прижимающей шкив 70 к приводному шкиву 9 фрикционноР передачи. На рычаге 4 кроме каретки й находится контактное приспособление 75 - 1 б, сигнализирующее об обрыве на. матываемой проволоки, Устройство егс заключается в следующем. На рычаге 1 укреплена ось с насаженным на нее ро ликом 75. На стойке, прикрепленной этому же рычагу 4, на оси 17 укреплена металлическая контактная пластинка 7 б .скользящая "по...

Номер патента: 33230

Опубликовано: 30.11.1933

Авторы: Андреев, Боровицкий, Витман

МПК: H01F 7/13, H01H 47/02

Метки: реле

...фиг, 1 изображает схе. матически предлагаемое реле; фиг. 2, 3, 4 и 5 - различные его характеристики.Реле,кроме главных контактов 7, имеет еще вспомогательные контакты 2, шунтирующие добавочную обмотку включенную последовательно с основн обмоткой 4, и размыкающиеся-при пр тяжении якоря реле. Так как характеристика 5 (фиг. 2 притяжения при замкнутых контактах 3 лежит выше характеристики 6 при разомкнутых контактах, то при предлагаемой схеме реле характеристикапритяжения примет вид ломаной кривой а, б, в,г, что позволяет осуществить большой ход, якоря и, следовательно, сделать компактное и мощное реле,С увеличением, числа контактов 2 т. е, с включением последовательно ряда секций обмотки, можно выше приведенную ломаную линию выравнять и...

Номер патента: 33600

Опубликовано: 31.12.1933

Автор: Плешко

МПК: H01F 27/245, H01F 30/04

Метки: трансформатор, электрический

...сердечниках и электрически между собою не соединенных, Вторичная обмоткв имеет четыре катушки А, В, С, О, расположенных на сторонах квадрата в включенных во вторичную цепь так чтобы их электродвижущие силы при одинаковом направлении потоков вуказанных сердечниках складывались.Если в пер вич ную цепь включена одна из катушек Е или г, то ее лоток Ф будет замыкаться через стороны квад-. рата, а каждая из катушек А, В, С,1 Эбудетпронизываться потоком Ф, = Фя. Если включены одновременно обе ка тушки Е и Р и токи в них находятся в фазе или разнятся на 180, то через одну пару вторичных катушек пройдет поток Ф, = Ф, а через другую Ф 2 = О.Таким образом, в указанных случаях суммарная электрсдвижущая сила нее зажимах вторичной обмотки...

Номер патента: 34041

Опубликовано: 31.01.1934

Автор: Покровский

МПК: H01F 7/18

Метки: бронированный, кабель, электрический

...помещена как внутри, так и наложена поверх жилы, выполняемой в этом случае полой с целью прохождения по ней сжатой среды, создающей высокое давление, которое передается на изоляцию,Согласно изобретению, предлагается в таком кабеле, бронированном двумя наложенными друг на друга металлическими лентами, обе кромки одной броне- ленты снаожать губками, накладываемыми на кромки другой бронеленты, стой целью, чтобы броня не имела зазоров между кромками и плотно охваты-вала кабель.(з 1 з) На чертеже фиг, 1 изображает предлагаемый кабель в продольном разрезе фиг, 2 - в поперечном - по линии АБ на фиг. 1.Внутренняя свинцовая оболочка 7, создающая давление, помещена внутри жилы 2 кабеля (или, наоборот, жила 2 помещена внутри свинцовой оболочки 7);...

Номер патента: 34076

Опубликовано: 31.01.1934

Автор: Карасев

МПК: H01F 27/34

Метки: трансформатор, электрический

...величины полного напряжения,Известны способы борьбы с указанной опасностью, например, путем усиления изоляции первых катушек или искусственного увеличения их емкости. Эти способы требуют применения дополнительных конструктивных мер, осложняющих и удорожающих производство. На чертеже фиг. 1 и 2 изображают схему включения катушек (секций) указанного трансформатора; фиг, 3 - эквивалентную схему соединения.На фиг. 1, например, две первые от ввода катушки 1, 2 соединены между собой параллельно и последовательно с катушками 3, 4 и т, д, На фиг. 2 показано соединение, сделанное с целью еще большего снижения междувиткового напряжения, для чего параллельно соединены между собой, например, первые три катушки 1, 2, 3, затеи катушки 4, 5, а эти...

Номер патента: 34077

Опубликовано: 31.01.1934

Авторы: Попов, Щенснович

МПК: H01F 27/24, H01F 27/34

Метки: трансформатор, электрический

...с железом сердечника. 7 Вторичная (или первичная) обмотка 2,индуктивно связанная с первичной (или вторичной) обмоткой Асоединена с железными листами З сердечника. Обклад ки конденсаторов, образующих сердечьс ник трансформатора, могут быть соеди нены как звездой, так и треугольником.На схеме показано соединение этих пластин между собой треугольником. Пластиныконденсатора соединяются проводами непосредственно с зажимами трансформатора. Изоляционные прокладки между железными листами. сердечника трансформатора имеют размеры, а ъЭто устраняет опасность соединения между собой находящихся под напряжением пластиндВсе конструктивные металлические части трансформатора изолируются от находящихся под напряжением железных пластин. Крайние листы...

Номер патента: 34087

Опубликовано: 31.01.1934

Автор: Рабкин

МПК: H01B 3/04, H01F 3/08

Метки: магнитных, прессованных, сердечников

...образованию токов фуко в сердечнике. Ограничение макроскопи. ческих токов фуко достигается здесь смешиванием магнитного порошка с тонкими листочками изолирующего материала, например, слюдяными листочками, размеры которых велики по сравнению с размерами отдельных порошинок. Это смешение со слюдой может происходить как до, так и после процесса заизолирования порошка. Заизолированный и смешанный со слюдяными чушейкамй порошок прессуется в,кольца нужных размеров, из которых затем собирается сердечник. Изолированные таким образом сердечники обладают значительно меньшими потерями на токи Фуко, чем сердечники без применения слюдяных прокладок, так как последние препятствуют образованию макроскопических токэв Фуко, играющих во многих...

Номер патента: 34417

Опубликовано: 31.01.1934

Автор: Штерцель

МПК: H01F 27/10, H01F 38/26

Метки: высокого, трансформатор

...ВЫСОКОГО Нас" На-чертеже фиг.1 изображаетлагаемьтй трансформатор ввертикаль: ном разрезе и фиг. 2 ч-вид трансформа тора сверху.у ссИзображенный на. чертеже трансформатор имеет два концентрических катушечных основания 7 и 2, на которых= расположены собмотки высокогосвыводами трансформатора цилиндрические обкладки 4, 4 выполнены полымидля пропускания через них не проводяа щей ток охлаждающей жидкости, подаету интенсивность охлаждения подобных трансформаторовваемой и отводимой через твывоцньтем у7 при помощи трубок 597 и 6 ив изолирующего материала. Кро-Д 2 ме того, снаружи обмотка высокогоцна-пряжения может быть известным обрав зом охлаждаема, как это, например, по казано на чертеже, при помощи ко-Ажуха с двойными тенками, между...
