Гельбак

Номер патента: 1467584

Опубликовано: 23.03.1989

Автор: Гельбак

МПК: H01F 41/06

Метки: звуковых, катушек, намотки, преобразователей, электромеханических

...работа устройства происходит по программе командоаппарата 8, который приводит в действие механизмы устройства включением электромагнитов или приводов. Фиксатор 20 отходит влево (фиг, 1) нитеводитель входит в отверстие 2, фиксатор 20 идет вправо и входит между нитеводителем 12 и проводом 22 и прижимает провод к оправке 1. Нитеводитель 1 2 выходит из отверстия 2. Нож 32 отходит влево, Включаются сцепные муфты 11 и 15, разъединяются однооборотная муфта 16 и Фиксатор 1 О оправки. Включаются первый счетчик 6 оборотов и наматывается первый слой провода на оправку 1 справа налево. Перед окончанием намотки первого слоя провода резервуар 28 с клеем поднимается, и ролик 30 наносит клей на провод, После намотки84 провода. з 14675 первого...

Номер патента: 1435476

Опубликовано: 07.11.1988

Автор: Гельбак

МПК: B29C 51/36

Метки: листового, термопластичного

...4. Устройство содержит также пуансон 5 с установленной на нем с возможностью взаимодействия с упорным кольцом 3 подпружиненной прижимной рамкой 6.Для нагрева заготовки устройство содер- ЗО жит нагреватель 7 выполненный в виде полого стержня, соединенного с источником нагретого газообразного теплоносителя, например воздуха, В частях 1 и 2 матрицы выполнены каналы 8 для охлаждения.Устройство работает следующим обра зом.Заготовку 9 укладывают на упорное кольцо 3, нагреватель 7 нагревает заготовку 9. Затем опускают пуансон 5, и при жимная рамка 6 фиксирует края заготовки, на .упорном кольце 3, а пуансон 5 прижимает заготовку к центральной части 2 матрицы и формует купол мембраны ОА, который охлаждается при соприкосновении с матрицей...

Номер патента: 1393498

Опубликовано: 07.05.1988

Автор: Гельбак

МПК: B21D 22/08

Метки: листового

...26, Расстояние между выключателем 26 и роликом 24 определено высотой заготовки.Подача заготовки н рабочую зону производится питателем 27, соединеннымс гидроцилиндром 28, Насосная станция 29 соединена через распределитель 30 с гцдроцилиндрами, Механический кулачковый комацдоаппарат 31 соединен с распределителем 30, выключателем 26, . в :пектродцигц елями привода 3 и насо цой сгациии 29,Устройство работает следующим образом,Питатель 27 укладывает заготовку3 на матрицу 1, гидроцилиндры 12опускают коромысло 14, происходитпредварительная вытяжка заготовки 13(фиг,2), При этом нключается привод3 и ролик 21 обрабатывает поверхность заготовки 13, Части 4 и 6 пуансона и складкодержатель 11 вращаютсяза счет сил трения с матрицией 1.При...

Номер патента: 733800

Опубликовано: 15.05.1980

Автор: Гельбак

МПК: B21D 35/00

Метки: давлением

...подающий механизм 7 с приводом 14, причем один валок 15 установлен с возможностью перемещения иподпружинен относительно другого валка 16. Узел включения содержит стержень 17, связанный с осью подвижноговалка 15, концевой выключатель 18,взаимодействующий со стержнем 17 ивключенный в цепь магнитного пускателя 19, который соединен с клапаном20, регулирующим подачу рабочейсреды в силовые цилиндры 11, 21 подвижных инструментов 10,22. Клапан20 соединен также с педалью 23. Подающий механизм 7 может быть выполнен аналогично валкам узла б вклю:чения, Устройство 8 для обработкиматериала давлением выполнено в виденеподвижного инструмента 24, взаимодействующего с подвижным инструментом 22, связанным с приводом в видесилового цилиндра 21, В...

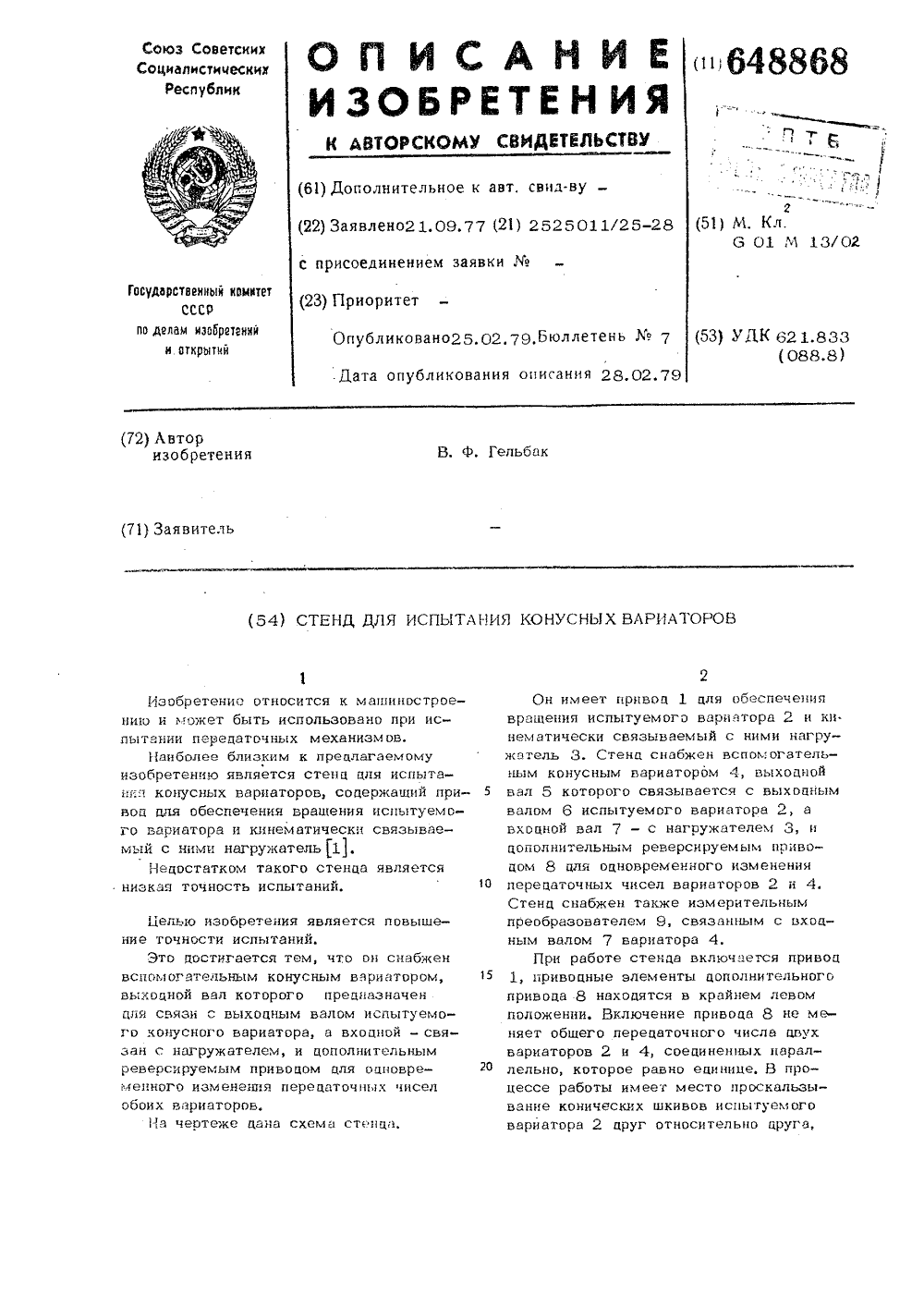

Номер патента: 648868

Опубликовано: 25.02.1979

Автор: Гельбак

МПК: G01M 13/02

Метки: вариаторов, испытания, конусных, стенд

...вод для обеспечения вр го вариатора и кинемат мый с ними нагружателНецостатком такого низкая точность испыт ируемым привоцом до изменения перецатвяриаторов.чертеже цана схема УСНИ Х ВЛРИАТОРОВ валом 6 испытуемого вариатора 2, а вхоцной вал 7 - с нагружателем 3, и цополнительным реверсируемым привоцом 8 для оцновременного изменения передаточных чисел вариаторов 2 и 4. Стенд снабжен также измерительным преобразователем 9, связанным с входным валом 7 вариатора 4.При работе стенда включается привод 1, привоцные элементы цополнительного привода 8 нахоцятся в крайнем левом положении, Включение привоца 8 не меняет общего перецаточного числа двух вариаторов 2 и 4, соециненных параллельно, которое равно ецинице, В процессе работы имеет место...

Номер патента: 368827

Опубликовано: 01.01.1973

Автор: Гельбак

МПК: A01D 41/00, A01F 12/38

Метки: 368827

...пропуск- вменения едмет изобретения Устройство дч содержащее соло тором для созда действующего н что, с целью уве ности соломотр вентилятора нап верхности солом Изобретение относится к области сельскохозяйственного машиностроения, в частности к устройствам для сепарации зерна из вороха.Известны устройства для сепарации зерна из вороха, содержащие соломотряс, снабжен ный вентилятором для создания воздушного потока, воздействующего па ворох. Однако воздушный поток способствует лишь сепарации зерна из вороха, а пропускная способность по вороху остается прежней, 10В предложенном устройстве, с целью увеличения пропускной способности соломотряса, нагнетательный патрубок вентилятора направлен в сторону рабочей поверхности соломотряса....
