Обмотка для мощных силовых трансформаторов

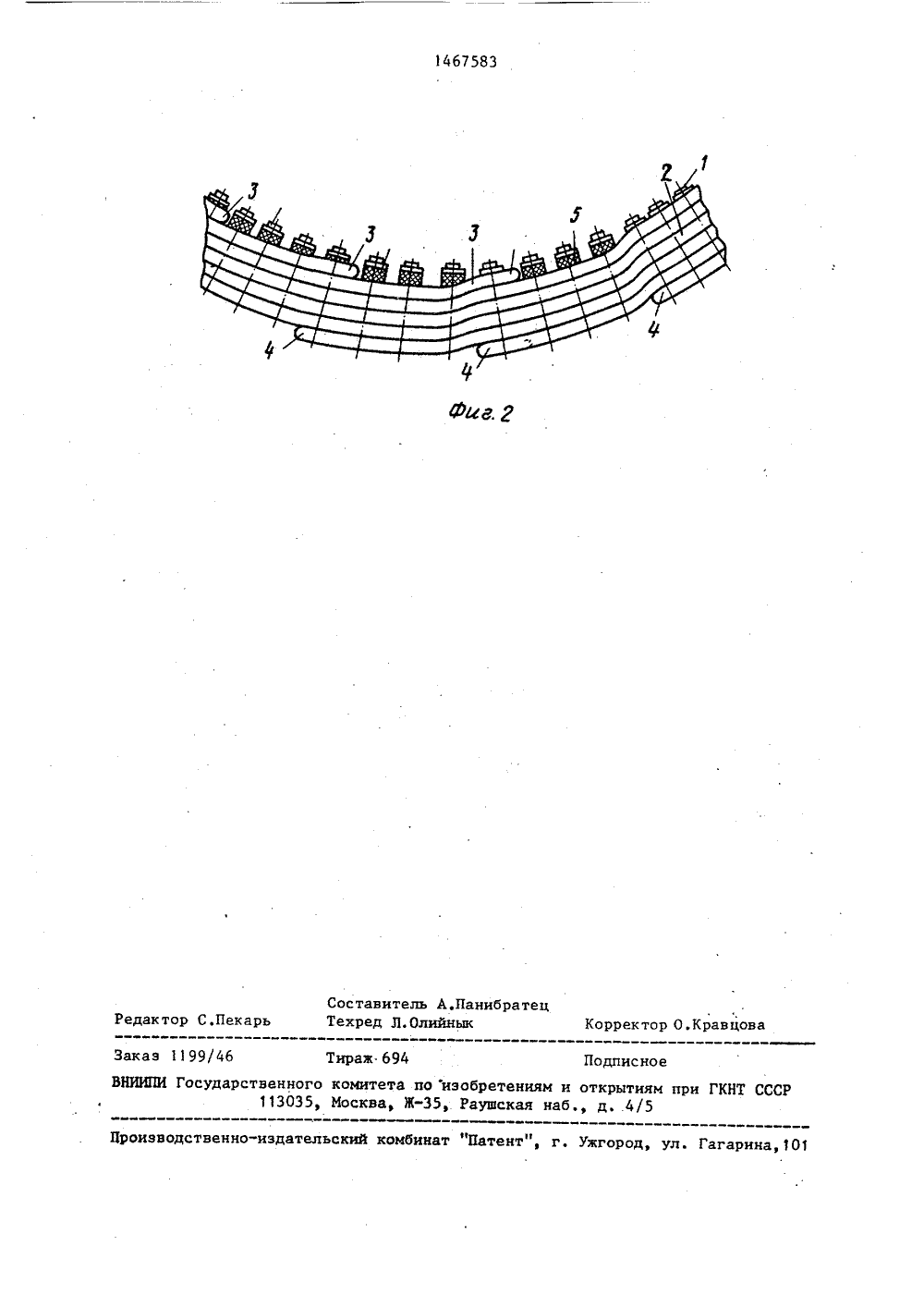

(5 01 БРЕТЕНИЯ ДЕТЕПЬСТ Н АВТОРСКОМ учно-исследоваконструкторский нститут трансфор Чайка нструировани Госэнергоиэрис. 4-27 а.рис. 4-26,54) ОБМО РАНСФОРМА 57) Изоб электожет быть использовано вых трансформаторах или ль изобретония состоит технологического процес" мотки. В устройстве обна на рейки 1, располоружности через одинакоКаждая катушка, не под к отводам, соединена с ротехнике и м в мощных сило реакторах. Ц в упрощении са намотки о мотка намота женные по ок вые пролеты. соединяемая ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР ОПИСАНИ(71) Всесоюзный нательский, проектиои технологический иматоростроения(53) 621.3,045.12(088. (56) Сапожников А.В. К трансформаторов, - М,; дат, 1959, с. 126-127,Там же, с. 126-127,КА ДЛЯ МОРЯЫХ СИПОВ ОРОВтение относится к нижележащей и вышележащей катушкамивнутренними переходами 3 или наружными переходами 4, выполненными соответственно с места внутреннего илинаружного крайнего провода катушки.Внутренний 3 и наружный 4 переходы,служащие выходом и входом одной итой же параллели, разнесены по окружности на некоторое число пролетов,называемое недоходом Б. Каждая параллель при этом еовершает неполное(дробное) число витков. При этомнезаполненная проводом параллеличасть витка вызывает уменьшение радиального размера катушки (провал).Внутренние или наружные переходысоседних параллелей расположены через интервал А, больший недохода Бна интервал, превышающий одно илинесколько пролетов, Выравнивание радиального размера катушки достигает"ся установкой перед намоткой на внутреннем диаметре изолирующих прокладок 5, расположенных в пролетах, лежащих между входом и выходом каждойпараллели. 2 ил.Изобретение относится к электротехнике, а именно к катушечным многопараллельным непрерывным обмоткам сдробным числом витков в катушках длямощных силовых трансформаторов илиреакторов,Цель изобретения - упрощение тех"нологического процесса намотки обмотки 1 ОНа фиг.представлена катушкапредлагаемой многопараллельной обмотки; вид спереди; на фиг. 2 - то же,вид сверху.Многопараллельная катушечная обмотка для мощного силового трансформатора намотана на рейки 1, расположенные по окружности, через одинако- .вые пролеты проводом 2. Каждая катушка, не подсоединяемая к отводам, 20соединена с нижележащей и вышележащей катушками внутренними перехода"ми 3 или наружными переходами 4, выполненными соответственно с меставнутреннего или наружного крайнего 25провода катушки.Внутренний и наружный переходы,служащие выходом и входом одной итой .же параллели, разнесены на окружности на некоторое число пролетов, 30называемое недоходом Б. Каждая параллель при этом совершает неполное(дробное) число витков, а часть катушки по окружности имеет уменьшениерадиального размера (провал) на толщину одного провода (а не двух, какв известной обмотке).Внутренние и наружные переходырасположены с интервалом А, превышающим недоход Б не менее, чем на один 40пролет. При этом происходит чередо"ванне входов и выходов параллелей вкатушке по ходу намотки. Провалы радиального размера, вызванные недоходами разных параллелей, разнесены поокружности, не пересекаясь, и уменьшение радиального размера на всех участках по окружности катушки не превышает толщины одного провода, Выравнивание радиального размера катушки достигается установкой перед намоткой на внутреннем диаметре изолирующих прокладок 5, располагаемых в пролетах, лежащих между входом и выходом каждой параллели.Изобретение позволяет упростить технологию изготовления обмотки, так как исключаются технологические опе" рации по изготовлению и установке изолирующих полос для выравнивания радиального размера, Кроме того, такое техническое решение позволяет осуществить автоматизацию технологического процесса намотки и повысить надежность обмотки за счет снижений напряжения между витками при переходных процессах. Формула изобретенияОбмотка для мощных силовых трансформаторов, содержащая многопараллельные непрерывные катушки с дробным числом витков в них, намотанные на рейках через одинаковые пролеты и имеющие внутренние и наружные переходы между катушками, и расположенные в пролетах, причем внутренние и наружные переходы одной и той же параллели каждой катушки разнесены между собой по окружности на величину недохода, составляющего не менее двух пролетов, а внутренние или наружные переходы соседних параллелей расположены с интервалом, о т л и - ч а ю щ а я с я тем, что, с целью упрощения технологического процесса намотки обмотки, каждый интервал между внутренними или наружными переходами соседних параллелей выполнен равным величине недохода плюс по крайней мере один пролет.1467583 Составитель А,ПанибратеТехред Л.олийнык рректор О.Кравцо С.Пекар едак 6 Тираж 694 рственного комитета по изобретениям 113035, Москва, Ж, Раушская н Подписно аз 119 ГКНТ ССС Гос открытиям д.4/5
