Дифференциальный трансформатор

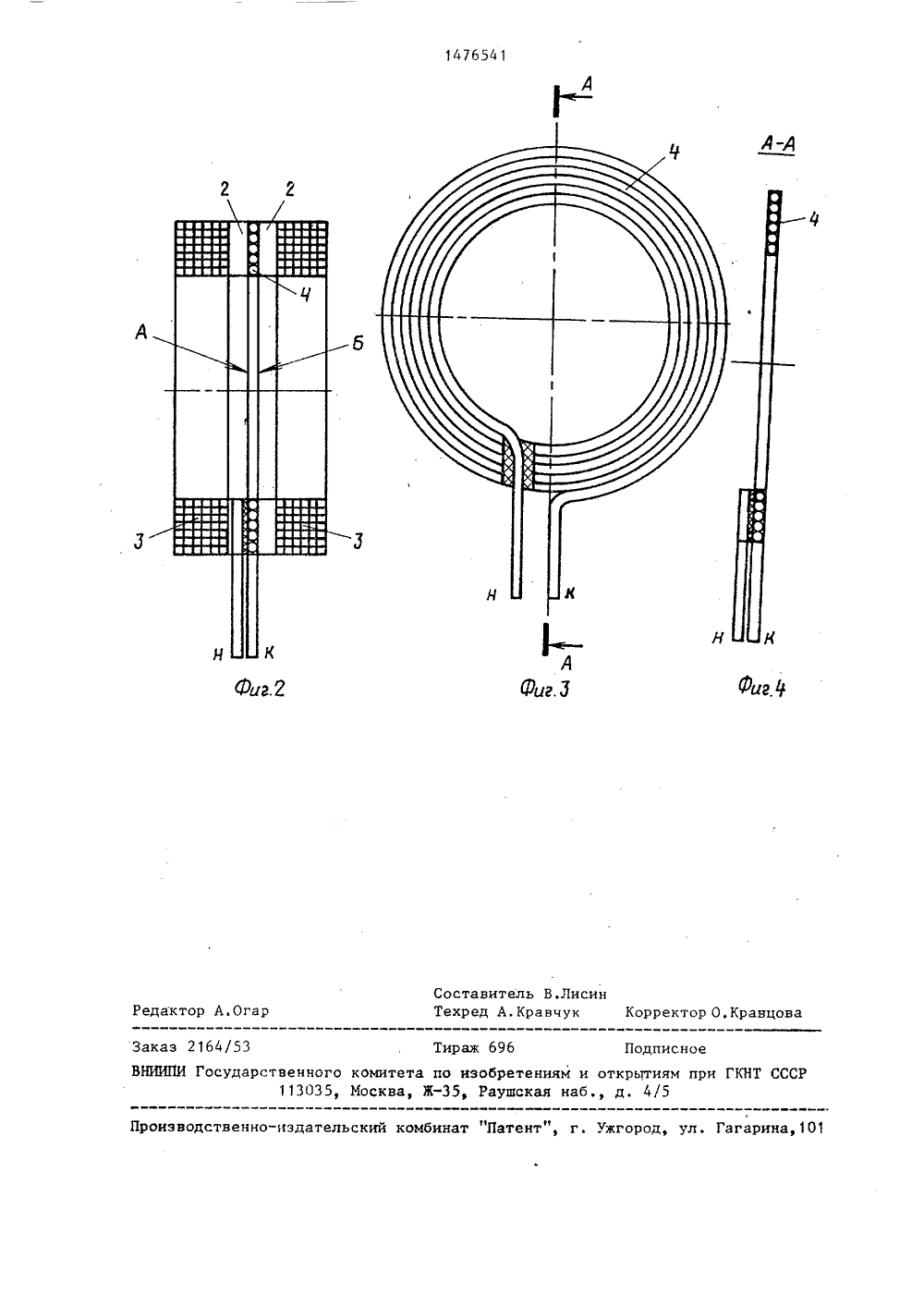

(51)4 Н 0 О/О ОПИСАНИЕ ИЗОБРЕТ ЕЛЬСТВУ ВТОРСКОМУ СВ ится к эл тения является снижени ост евом разъемноме 1 расположенаыполненная в виекций 3, приервичной обмотвным числом витнаправлениях,представляеттолщиной, равго провода,уобмотка ми пермоткойрокладчн ческ ьше диаме вторичной бмотГОСУДАРСТВЕННЫИ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГННТ СССР(56) Русин Ю.С. Трансформаторы звук вой и ультразвуковой частоты. Л.: Энергия, 1973, с. 19"20.Кузнецов В,К Оркин Б.Г., Русин Ю.С. Трансформаторы усилительной и измерительной аппаратуры. Л.: Энергия, 1969, с. 71-74.Приборы и элементы автоматики и вычислительной техники. - Экспрес информация, 1983, 9 16, с, 13.Авторское свидетельство СССР У 1429181, кл. Н 01 Р 40/ОО, 07.11,86.(5) Изобретение отн технике. Целью изобр улучшение технологич погрешности. На брон ферритовом сердечник первичная обмотка, в де двух идентичных с чем намотка секций п ки производится с ра ков в противоположных вторичная обмотка 4 собой плоскую спирал ной толщине намоточн кроме того, между по вичной обмотки и вто установлены диэлектр ки 5 толщиной не мен намоточного провода ки. 4 ил.147 б 5Изобретение относится к электротехнике и может быть использованодля измерения разности двух сигналов в составе мостовых схем, схем суммы, разности и в других устройствах, к которым предъявляются жесткие требования по идентичности их дифференциальных полуобмоток.Цель изобретения - повышение технологичности и снижение погрешности 10 измерения.На фиг, 1 изображен трансформатор, общий вид; на фиг, 2 - конструкция обмоток 1 на фиг, 3 - вторичная спиральная обмотка; на фиг. 4 - разрез 15 А-А на фиг, 3.Дифференциальный трансформатор содержит броневой ферритовый магнитопровод (сердечник), состоящий из двух ферритовых чашек 1, между кото рыми симметрично к ферритовым чашкам устанавливаются диэлектрические прокладки 2 и катушка трансформаторй, состоящая из двух секций 3 дифференциальной первичной обмотки, намотка которых выполнена в противоположных направлениях с.равным числом витков. Между секциями первичной обмотки расположена вторичная обмотка 4, выполненная в виде плоской спирали 30 (фиг, 2 и 4), и две диэлектрические прокладки 5 (фиг, 1), в одной из которых выполнена прорезь для укладки начального вывода вторичной обмотки. 35Расположение вторичной обмотки между дифференциальными полуобмотками первичной обмотки, намотанными в противоположные стороны с равным числом витков, улучшает технологич ность конструкции трансформатора, повышает степень геометрического подобия и идентичности электрических па 41 2раметров дифференциальных полуобмоток, так как исключается ручная намотка катушки, уменьшается неравенство собственных емкостей между вторичной и первичной обмотками и между дифференциальными полуобмотками за счет симметричного положения начал и концов полуобмоток относительно друг друга и вторичной обмотки, а также уменьшаются величины собственных емкостей полуобмоток и емкостей между обмотками за счет исключения из конструкции металлического экрана и использования вместо него диэлектрических прокладок,1Дифференциальный трансформатор может быть использован в составе малогабаритных измерительных устройств, работающих в широком диапазоне температур,Формула и з обретенияДифференциальный трансформатор, содержащий броневой разъемный ферритовый сердечник, первичную обмотку, выполненную в виде двух идентичных секций, намотанных в противоположные стороны, и вторичную обмотку, расположенную симметрично между секциями первичной обмотки, о т л и ч а ющ и й с я тем, что, с целью повышения технологичности и снижения погрешности измерения, вторичная обмотка выполнена в виде плоской спирали с толщиной, равной диаметру намоточного провода, и отделена от секций первичной обмотки диэлектрическими прокладками толщиной не меньше диаметра намоточного провода, а в одной из прокладок выполнена прорезь для укладки вывода вторичной обмотки,1476541 Редактор А.Огар Корректор О, Кравцова Заказ 2164/53 Тираж 696 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5
