B66C 1/04 — магнитные

Устройство для перегрузки листов

Загрузка...

Номер патента: 74485

Опубликовано: 01.01.1949

Автор: Толмачев

МПК: B66C 1/04, B66C 1/32

Метки: перегрузки, листов

...конце и контргрузами на другом и предназначено для перегрузки листового железа на рольганг или конвейер по одному листу или пакетуПринципиальная схема устройства изображена на чертеже.На валу 1, приводимом в движение электродвигателем 10 через редуктоо 2, жестко посажены два рычага 3. Расстояние между рычагами 3 должно превьппать длину перегружаемых листов,Рычаги 3 жестко связаны между собой тягой 4, на которой подвешены электромагнитные захваты б, На конце коротких плеч рычагов 3 помещены два контргруза б, уравновешивающие вес рычагов 3, тяги 4, электромагнитных захватов б и перегружаемой пачки листов 1Для автоматизации работы устройство снабжено двумя конечными выключателями 7 и 8.Выключатель 7 при конце хода рычагов 3 выключает...

Двухколесная тележка с подвижным электромагнитом для подъема и сбора металлических предметов

Загрузка...

Номер патента: 106038

Опубликовано: 01.01.1957

Автор: Левин

МПК: B66C 1/04, B62B 1/14

Метки: тележка, металлических, электромагнитом, предметов, сбора, двухколесная, подъема, подвижным

...15 ТОР(1, УСТДЦОВЛСЦ- цог д 1)(1)с тсл(жк и,ц От ости црц ц(10 ц 1 бк клбсля,Рдбтл двухколссцой тслс)ккц с поди 1)к электромдгцитоы протскдст с,е,у 0 ццы 06 рд;10 ы. РдбЧИЙ, и,11 зт 5 с) 1)1 к 51)(О (1)икслтрл, Ос в 60 ждяст п;всцсцы Вд стоикдх элсктроыдпт, Вслс;ствис чего послсдшй цсрс)СИс т(5 вперед и вниз, и Опи 1 дстся СВОими ролика ми а пол. Затем фИ(ситром ззкрсцлястся новос полоксцс элсктромдпитд и тслсжкл Вручцун) псрсдвигдстся и участку сбора жслсзцого лома, Элск. тромдпит, висящий цд ролике В непосредственной близости от поверхности пола ,или земли), притягивает к себе все мелк)е жслсзцыс предметы. После цдкоплсция ца цижцей плоскости электромдпшта больцюго1 Об)1 ЦЯ 2 кцлн С(.твд мста:)лни.ских д)тд,)(.Й ру )нн 1(.н жк)1...

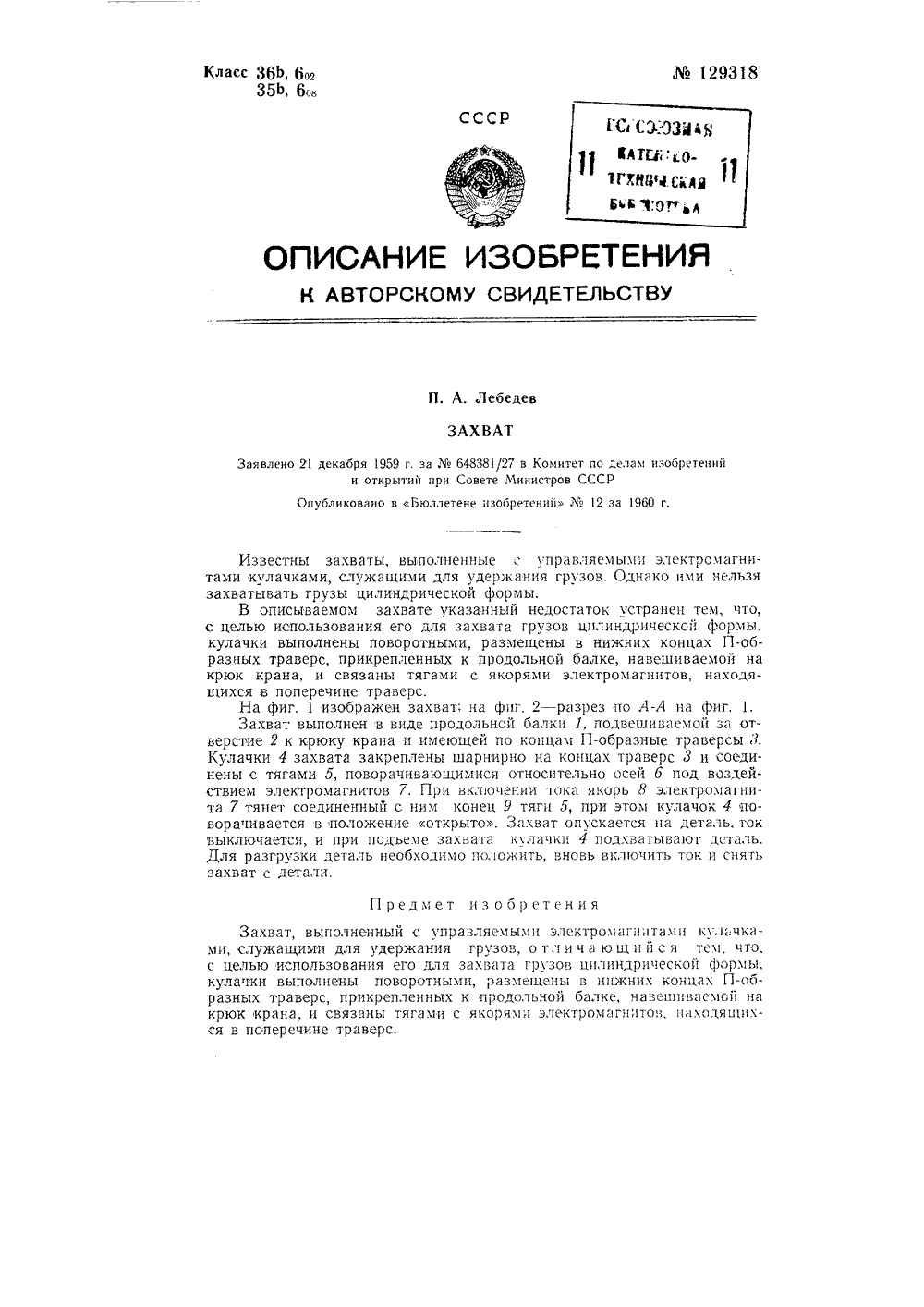

Захват

Загрузка...

Номер патента: 129318

Опубликовано: 01.01.1960

Автор: Лебедев

МПК: B66C 1/04

Метки: захват

...Известны захваты, выполненные; управляемыми электромагнитами кулачками, служащими для удержания грузов. Однако ими нельзя захватывать грузы цилиндрической формы.В описываемом захвате указанный недостаток устранен тем, что, с целью использования его для захвата грузов цилиндрической формы, кулачки выполнены поворотными, размещены в нижних концах П-образных траверс, прикрепленных к продольной балке, навешиваемой на крюк крана, и связаны тягами с якорями электромагнитов, находящихся в поперечине траверс.На фиг. 1 изображен захват; на фиг. 2 - разрез по А-А на фиг, 1.Захват выполнен в виде продольной балки 1, подвешиваемой за отверстие 2 к крюку крана и имеющей по концам П-образные траверсы 1. Кулачки 4 захвата закреплены шарнирно на...

Магнитньш переносный держатель

Загрузка...

Номер патента: 220459

Опубликовано: 01.01.1968

Авторы: Лапчевский, Гул

МПК: B66C 1/04

Метки: держатель, переносный, магнитньш

...и скрепленных винтами.Принцип действия магнитного держателязаключается в следующем.Если ферромагнитные изделия приведены 10 в соприкосновение с одной или несколькимирабочими гранями держателя, то путем перевода рычага переключателя 8 в положение включено (крайнее правое положение на чертеже) магнитопроводящие пластины 2 и 5 15 становятся одна против другой, обеспечиваямагнитному потоку путь через притягиваемую деталь, в результате чего она притягивается и фиксируется в определенном положении.При переводе рычага переключателя в поло жение выключено (крайнее левое положение) магнитный поток каждого магнита 1 шунтируется магнитопроводяшими пластинами б корпуса и притянутая деталь отпускается.25 Ручка 7 для создания удобств в работе...

Магнитная подвеска для удержания деталей из ферромагнитного материала

Загрузка...

Номер патента: 260134

Опубликовано: 01.01.1970

Авторы: Авдошко, Семенихин, Вильский

МПК: B66C 1/04

Метки: удержания, магнитная, ферромагнитного, подвеска

...деталей методом окунания,На чертеже изображена описываемая магнитная подвеска.Она состоит из постоянного или электрического магнита 1, предохранительного магнитопроницаемого корпуса 2, крюка 3 для закрепления подвески, регулируемых по высоте планок 4 для ограничения угла веерообразования пакета деталей б, Планки фиксируются винтами б.Магнитную подвеску опускают на торцовую часть собранных в пакет плоских деталей из ферромагнитного материала и. в случае применения электромагнита, подают напряжение на обмотку электромагнита. Детали пакета притягиваются к рабочей поверхности подвески и устанавливаются в виде веера за счетвзаимного отталкивания одноименных зарядовна поверхностях деталей, обращенных другь к другу. Угол веерообразования...

Магнитный захват

Загрузка...

Номер патента: 304811

Опубликовано: 01.01.1971

Авторы: Пороховинов, Тихомиров, Соколов, Мудров

МПК: B66C 1/04

Метки: магнитный, захват

...имеет указатель 20 положений включецо и выключено.Работает магнитный зават следующим образом,Под действием веса завата, подвешцваемого к крюку подъемного механизма, пружина 17 сжимается. Подвеска 1 б с закрепленной на ней зубчатой рейкой 15 движется ввер до упора 19. При этом шестерня 13 поворачивается ца 180. Собачка 14 проскальзывает по раповцку 11, Валик 12, кривошип 8, тягаи сектор 5 остаются в покое. Блоки 3 и 2 находятся в раоочем положении, магнитный поток замкнут, ц летали притягиваются под действием магнитного потока. В таком состоя 304811нии системы захват транспортируется к месту разгрузки, где отсосдиняются детали,Летали автоматически сбрасываются следующим образом,Как только захват с притянутыми деталями опустится на...

Устройство для регулирования расстояния между грузовыми тележками путеукладочного крана

Загрузка...

Номер патента: 312913

Опубликовано: 01.01.1971

Авторы: Сооружений, Проектно, Папке, Рогов

МПК: B66C 1/04

Метки: крана, между, грузовыми, путеукладочного, тележками, расстояния

...между ними звена, например, в виде телескопически раздвижной тяги и тягового каната лебедки.С целью увеличения регулируемого диапазона между грузовыми тележками в предлагаемом устройстве выполнено соединительное звено в виде пары параллельно расположенних по сторонам тележек жестких тяг, связаннйх концевыми траверсами, присоединенными к концам тягового каната и служащих для разъемного сцепления их с грузовыми тележками, а между концевыми траверсами смонтирована переставная по длине параллельных тяг промежуточная траверса для оцепления с ней передвижной грузовой тележки, отцепляемой от концевой траверсы.На чертеже изображено предлагаемое устройство,Между грузовыми тележками 1 и 2 путеукладочного крана имеется соединительное звено,...

Способ получения модифицированного химического волокна

Загрузка...

Номер патента: 313913

Опубликовано: 01.01.1971

Авторы: Черномордик, Котецкий, Вольф, Меос

МПК: B66C 1/04, D01F 2/10, D01F 2/06 ...

Метки: модифицированного, химического, волокна

...С. Сформированное волокно обрабатывают ацетоновым или водным раствором р-(5-нитрофурпл) акролсина концентрацией 1 - 20 г/л, содержапшм 10 - 80 г/л серной кислоты, при 20 - 95 С. Далее волокно поступает на отделку и сушку. Изобретение касается получения химическихволокон, в частности модифицированного гидратцеллюлозного волокна,Известен способ получения модифпцированных химических волокон путем введения 5в прядильные растворы или расплавы полимеров производных 5-нитрофуранового ряда.Однако гидратцеллюлозное волокно не можетбыть модифицировано таким образом, так какпроизводные 5-нитрофуранового ряда разлагаются в вискозном растворе,Предлагается модифицированное гидратцеллюлозное волокно получать путем введенияпроизводных...

Грузозахватное устройство к подъемному механизму

Загрузка...

Номер патента: 399446

Опубликовано: 01.01.1973

Авторы: Кузнецов, Никольский, Вител

МПК: B66C 1/04

Метки: грузозахватное, подъемному, механизму

...и приспособлением для стабилизации груза в горизонтальном положении.Предлагаемое устройство отличается от известных тем, что приспособление для стабилизации выполнено в виде, по крайней мере, двух пар шарнирных двухзвенников, концы которых снабжены находящимися в зацеплении между собой зубчатыми секторами, причем нижние зубчатые секторы двухзвенников шарнирно соединены с траверсой, а верхние - с корпусом подъемного механизма.Это позволяет устранить раскачивание На чертеже из р у ройство.Грузозахватное устройство к подъемному механизму содержит траверсу 1 с электромагнитами 2 и приспособление для стабилизации груза в горизонтальном положении, выполненное в виде двух пар шарнирных двухзвенников 3. Концы двухзвенников снабжены...

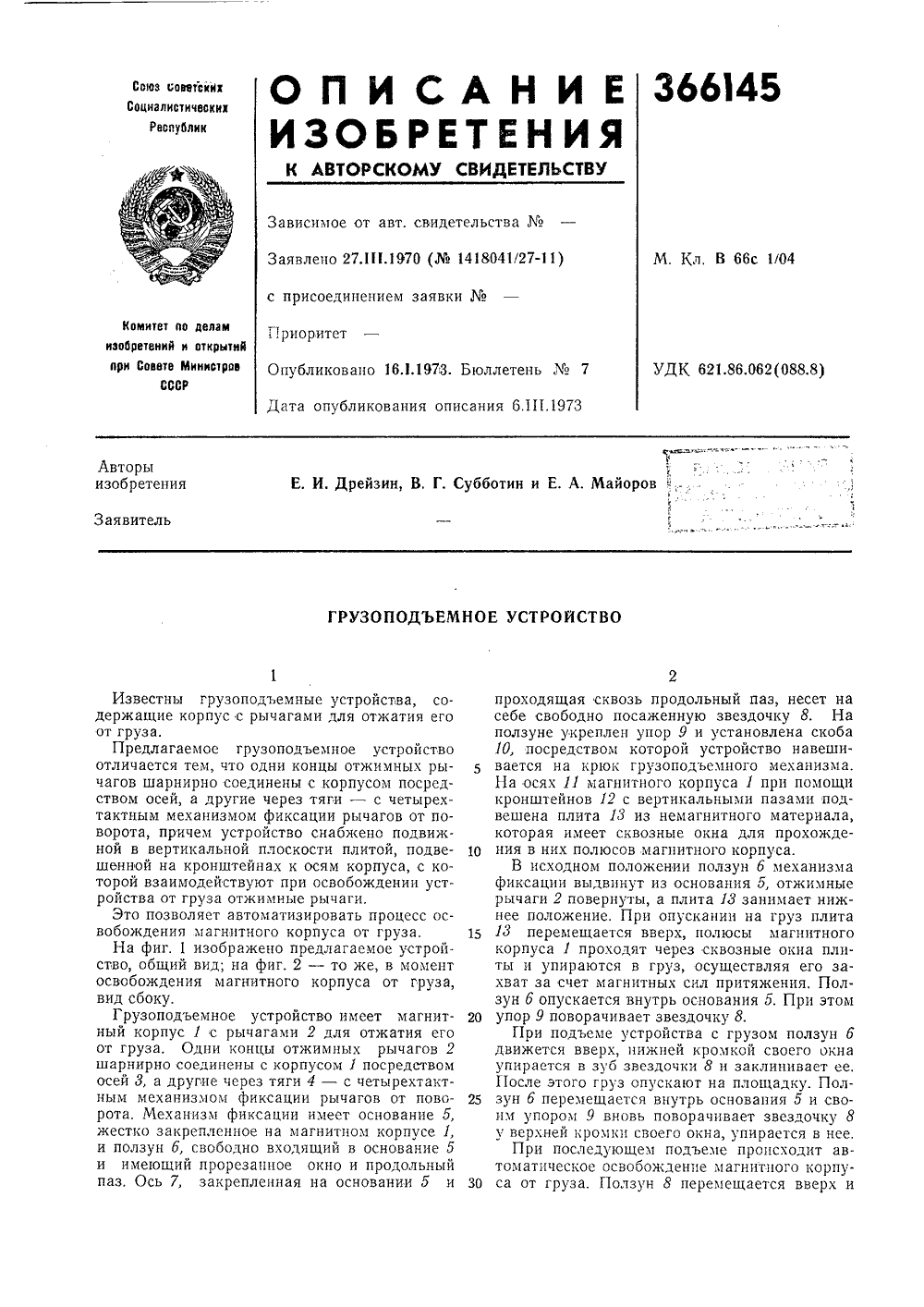

Грузоподъемное устройство

Загрузка...

Номер патента: 366145

Опубликовано: 01.01.1973

Авторы: Майоров, Субботин, Дрейзин

МПК: B66C 1/04

Метки: грузоподъемное

...посаженную звездочку 8. На ползуне укреплен упор 9 и установлена скоба 10, посредством которой устройство навешивается на крюк грузоподьемного механизма. На осях 11 магнитного корпуса 1 при помощи кронштейнов 12 с вертикальными пазами подвешена плита 18 из немагнитного материала, которая имеет сквозные окна для прохождения в них полюсов, магнитного корпуса.В исходном положении ползун б механизма фиксации выдвинут из основания 5, отжимные рычаги 2 повернуты, а плита 13 занимает нижнее положение. При опускании на груз плита И перемещается вверх, полюсы магнитного корпуса 1 проходят через сквозные окна плиты и упираются в груз, осуществляя его захват за счет магнитных сил притяжения. Ползун б опускается внутрь основания 5. При этом упор 9...

Магнитная подвеска для удержания деталей из ферромагнитного материала

Загрузка...

Номер патента: 382571

Опубликовано: 01.01.1973

Автор: Червоткин

МПК: B66C 1/04

Метки: ферромагнитного, удержания, магнитная, подвеска

...на 5 фиг, 2 - то же, с концентраторами в виде одного стержня - для удлинения цилиндрических деталей, двух стержней - для плоски.; изделий и четырех стержней - для сборных узлов.10 Магнитная подвеска состоит из постоянного или электрического магнита 1, платы 2 н концентраторов 3. Плата и концентраторы, изготовленные из ферромагнитного материала, притягиваются магнитом 1, Магнитное по ле, концентрируясь на нижних концах концентраторов, притягивает изделие 4 и удерживает его при погружении в расплав, на.пример защитного пнгпбированного покрытия, В этом случае защитное ингибированное по крытие создает дополнительную оболочку вокруг тонкого штыря, выступающего из изделия, и надежно предохраняет его от механических повреждений при...

413100

Загрузка...

Номер патента: 413100

Опубликовано: 30.01.1974

МПК: B66C 1/04

Метки: 413100

...оси 7, расположенной в полости стойки 5. Кулачок 8, смонтированный иа оси 7, взаимодействует с фигурным пазом внутренней полости жесткой подвески 2.15 На корпусе шарнирно укреплена ось 9 иакоторой расположены, ио крайней мере, два рычага 10, 11. При этом рычаг 11 шарнирно соединен с подвижным блоком постоянного магнита 3, а рычаг 10 взаимодействует с 20 укрепленным на жесткой подвеске 2 профильным кулачком 12.При опускании захвата на изделие приходит в движение жесткая подвеска 2 в полости стойки 5 ири неподвижном корпусе. При этом 25 звездочка 6, упираясь в выступ внутреннейполости жесткой подвески 2, обкатывается вокруг него и поворачивает кулачок 8. Это происходит в нижнем положении жесткой подвески 2. При подъеме подвески 2...

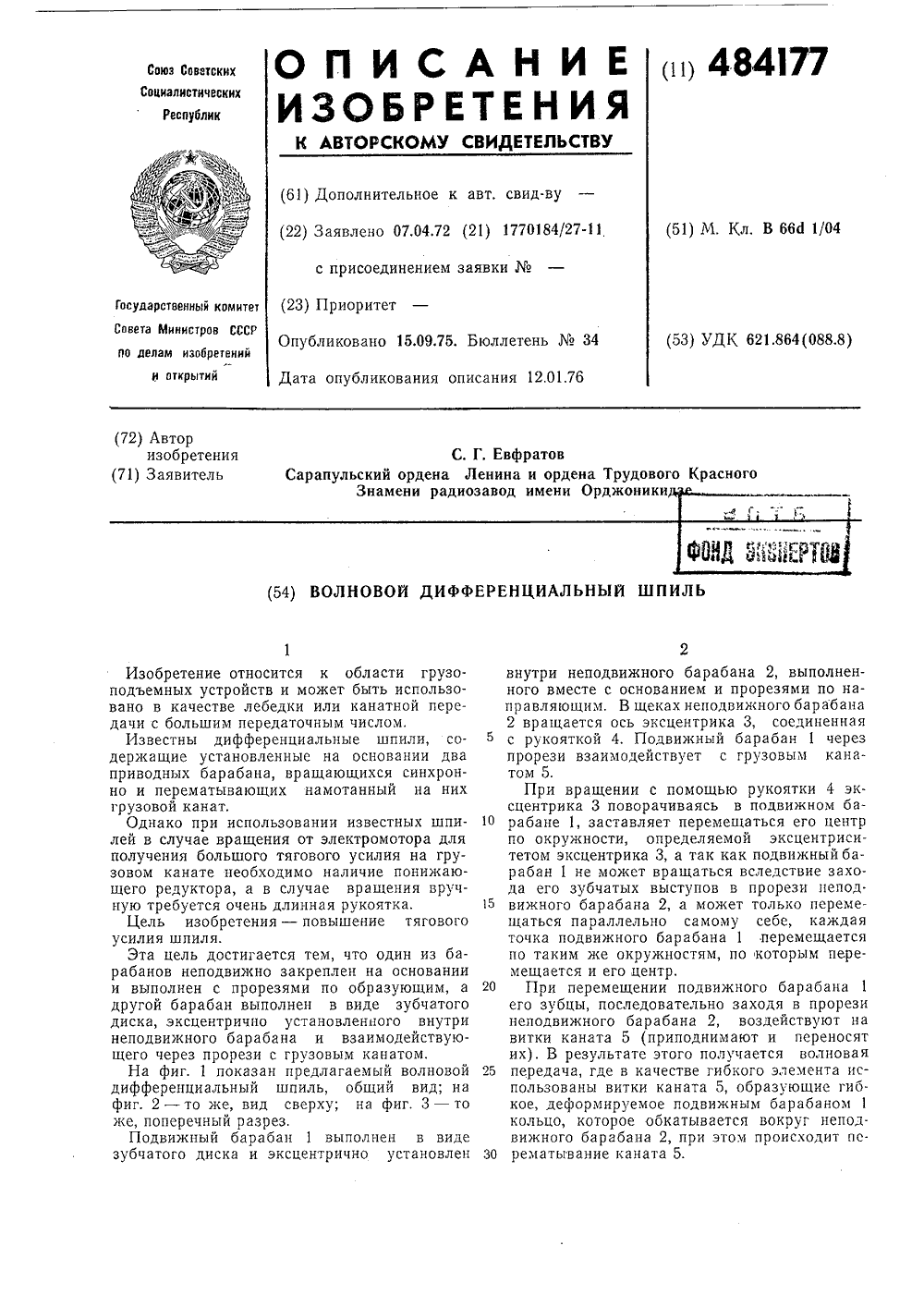

Волновой дифференциальный шпиль

Загрузка...

Номер патента: 484177

Опубликовано: 15.09.1975

Автор: Евфратов

МПК: B66C 1/04

Метки: шпиль, дифференциальный, волновой

...грузовой канат перемещается, а половину оборота он неподвижен, причем нарастание скорости его перемещения до максимума и ее спад происходит плавно, соответственно меняется и усилие на рукоятке, достигая максимума в момент наибольшей скорости перемещения каната.При освобождении рукоятки она может повернуться под действием усилия на грузовом канате в обратную сторону не более, чем на половину оборота, пока не попадет в диапазон, в котором перемещение грузового каната при вращении рукоятки равно нулю, т. е. в этом случае обратный ход груза возможен на величину, не более величины хода грузового каната на один оборот рукоятки.Подвижный и неподвижный барабаны 1 и2 выполняются одного диаметра, а количест во зубцов и прорезей на барабанах...

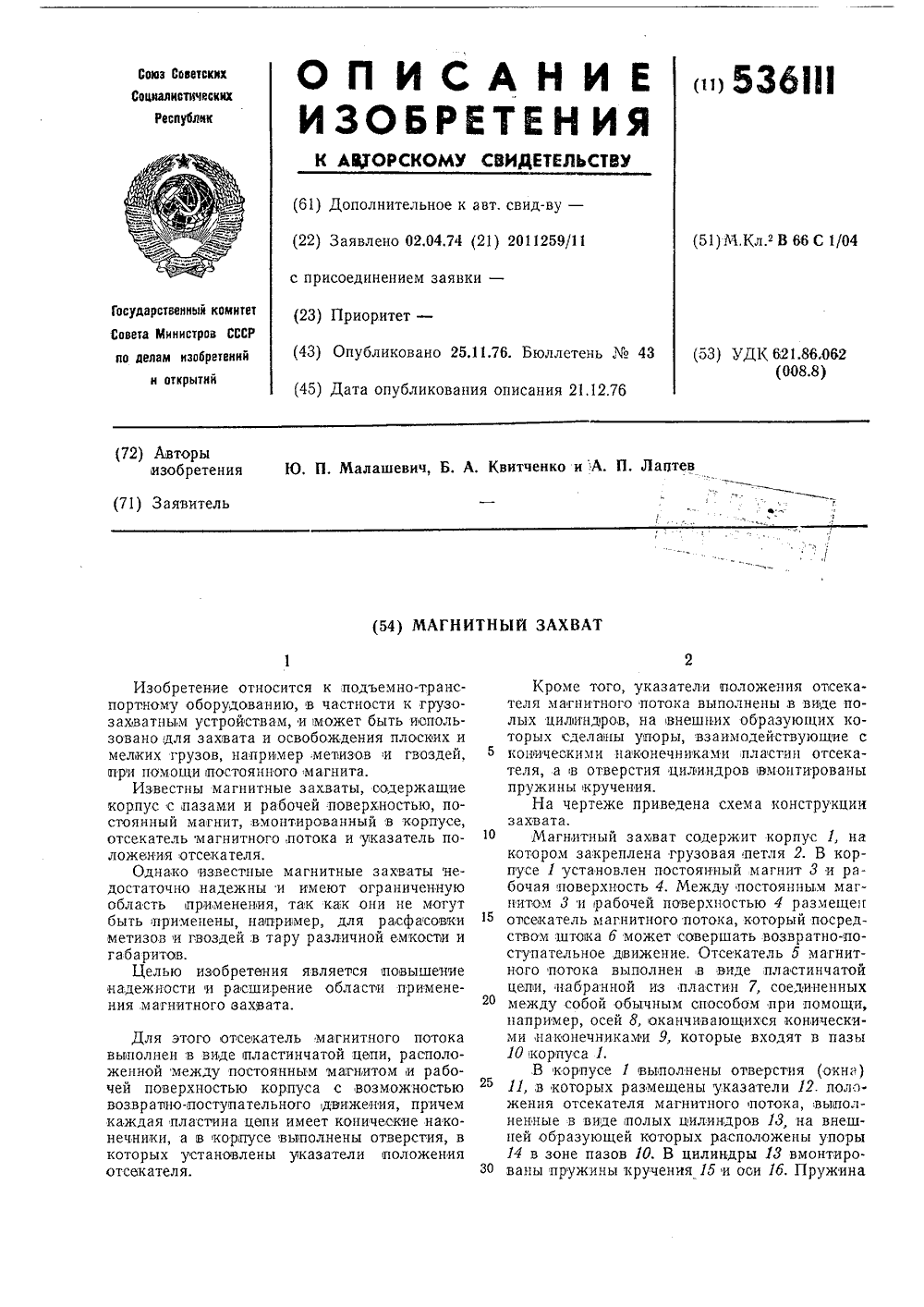

Магнитный захват

Загрузка...

Номер патента: 536111

Опубликовано: 25.11.1976

Авторы: Квитченко, Лаптев, Малашевич

МПК: B66C 1/04

Метки: захват, магнитный

...образующей которых расположены упоры 14 в зоне пазов 10. В цилиндры И вмонтиро- О ваны пружины кручения 15 и оси 1 б. Пружина15 одним концом соединена с цилиндром 13, а другим с осью 1 б, жестко соединенной с корпусом 1. На внешней стороне цилиндра 13 нанесены цифровые индексы или другие указательные значки. Пластины 7 могут быть выполнены в виде набора полюсников или из немавнитного материала. Отсекатель магнитного потока 5, вылолненный в виде пластинчатой цепи, позволяет выполнять секционное включение и выключение матнита как на отдельных участках, так и по всей рабочей поверхности, что особенно важно при перевалке грузов и расфасовке их в тару различной емкости и габаритов. Конические наконечники 9 обеапечивают постоянство...

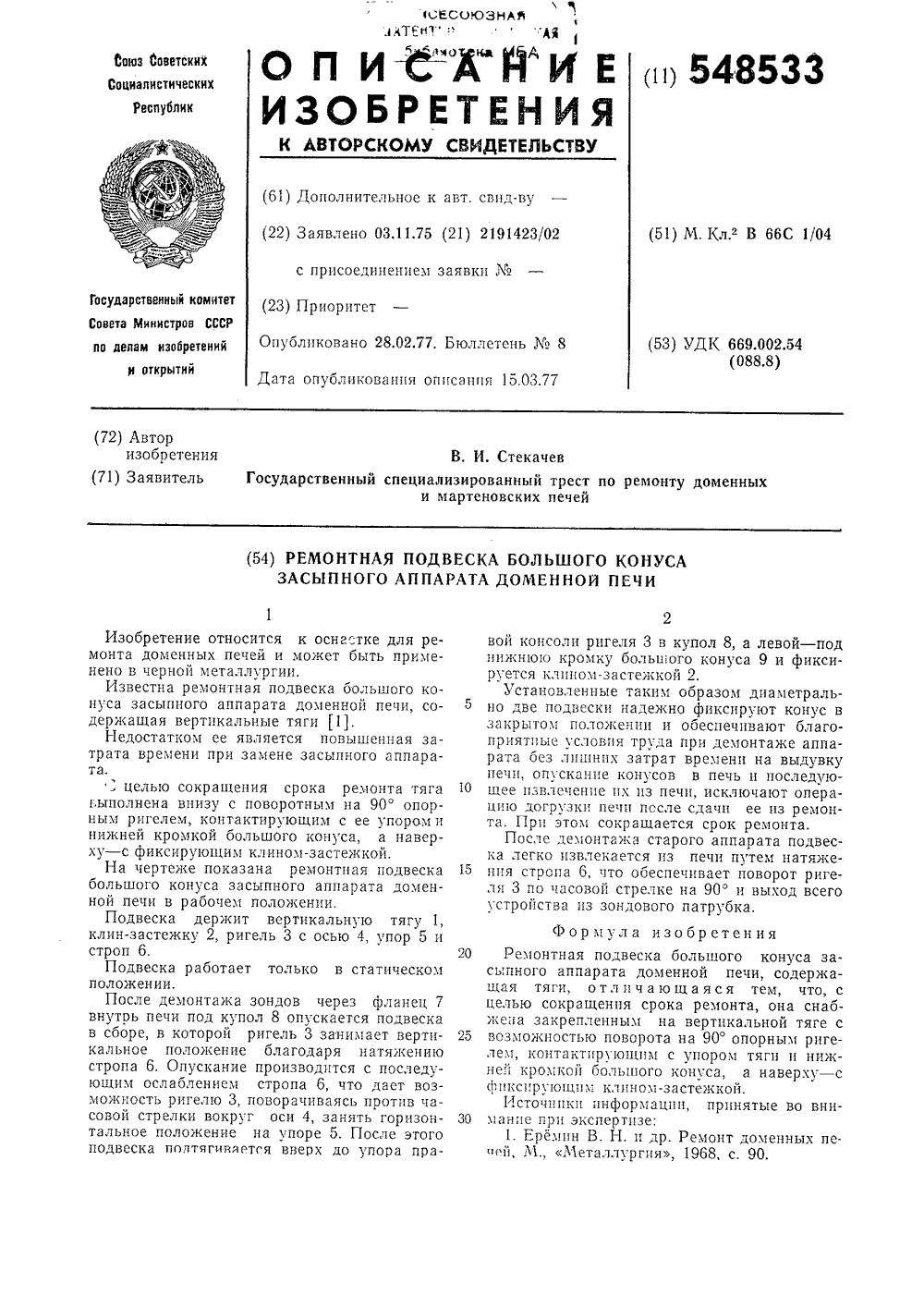

Ремонтная подвеска большого конуса засыпного аппарата доменной печи

Загрузка...

Номер патента: 548533

Опубликовано: 28.02.1977

Автор: Стекачев

МПК: B66C 1/04

Метки: большого, засыпного, печи, подвеска, конуса, доменной, ремонтная, аппарата

...демонтажа зондов через фланец 7 внутрь печи под купол 8 опускается подвеска в сборе, в которой ригель 3 занимает вертикальное положение благодаря натяжению стропа 6. Опускание производится с последующим ослаблением стропа 6, что дает возможность ригелю 3, поворачиваясь против часовой стрелки вокруг оси 4, занять горизонтальное положение на упоре 5. После этого подвеска подтягивается вверх ло упора правой консоли ригеля 3 в купол 8, а левой - под нижнюю кромку большого конуса 9 и фиксируется клином-застежкой 2.Установленные таким образом диаметрально две подвески надежно фиксируют конус в закрытом положении и обеспечивают благоприятные условия труда при демонтаже аппарата оез лишних затрат времени на выдувку печи, опускание...

Магнитный держатель

Загрузка...

Номер патента: 558842

Опубликовано: 25.05.1977

Авторы: Писаренко, Руткевич, Мудров, Махмудов, Колявкин

МПК: B66C 1/04

Метки: держатель, магнитный

...перемещение магнитного блока 5, и фиксатор 19 с нружиноч 20 и штифтом 21, входящим в соответствую.25 щую пРоРезь (не показана) .558842 3Держатель работает следующим образом.В положении, показанном на чертеже, держатель "включен", поскольку под постоянными магнита. ми 6 расположены немагнитные пластины 8 плиты 2.Магнитный поток магнитов 6 замыкается по магнитопроводящим пластинам 7,9 и через груз, прилегающий снизу к плите 2.Для "выключения держателя нужно блок 5 сдвинуть на шаг, равный толщине пластин 7 или 9. Тогда магнитопроводящие пластины 9 окажутся под магнитами 6 и шунтируют магнитный поток последних. Поток резко уменьшится и груз освободится. Для "выключения" держ ателя рабочий оттягивает фиксатор 19 и, когда штифт...

Грузозахватное устройство

Загрузка...

Номер патента: 587074

Опубликовано: 05.01.1978

Автор: Алексеев

МПК: B66C 1/04

Метки: грузозахватное

...01(ами1 оследие могуг Вертикально пере мешсзться В обоймах ., СНЯВУ 1(сРПУ( закрыт тонким Д 11 ищем бВ 11 утренняя поБеохнОСть которого с 1 абжена ребра - МИ /ООРНЗУЮИМЛ РНВНЬЕ ЯнсЙКЯг ВИУтРи напРавлЯ 10 шей ПОДВижно РсзЯеДР- на штан.-а В, ь верхней части снабженная псоувиной 9 В нн НРЙ части шта Ги на оси 10 закреплен с ВозмОжностью вэащели 1 Двуглечий храпсвик 11 с четырьмя орие;тяруощнми штырямя 12,5 В аИМОДЕЛСТВЮ 11 Мс С ОТК 1 ЙЯ УПОЭО с 1р зП 1 ЭО /с,ИНЕ ГЭИ(реЕ 1 а ПЭО РЕЗНая Тяга 1 4, КОТОРс Я Охва"Ь ЬсЕТ штыРЬ 15, ввсзэеннлй в 1 еРХНою часть КОрПусса 1, 1 ЕЖту БЕрхНЕЙ КЭЫ 1 КОЙ КОрПУСа И пспвнтсн-:й рте 1 1 ОМЕРд амОРтизиРУ 0 ЩсзЯ пРокл 1.дка . 6лЯ т 1 эанпсгэ 1 ловк 1 Грзэпоъес ное устройство навешивается 1 осушив НОЙ 9 На...

Автоматический магнитный захват

Загрузка...

Номер патента: 617350

Опубликовано: 30.07.1978

Авторы: Наугольных, Мехоношин

МПК: B66C 1/04

Метки: захват, автоматический, магнитный

...магнитный захват состоит из немагнитного корпуса 1, В котором закреплены два неподвижных блока 2 постоянных магнитов, обращенных разнопмснны ми полюсами в направлении ферромагнитного груза 3 и снабженных полюсными наконечниками 4. Кроме того, в корпусе 1 между неподвижными блоками 2 магнитов размещен подвижный блок 5 постоянных 25 магнитов, который посредством стер;кня 6с упором 7 соединен с крюком грузоподъемного механизма. По обе стороны стержня 6 на корпусе 1 установлены два рычага 8. Рычаги 8 одним концом шарнирно соединены 30 со штоками 9, проходящими через паправ3ляющие 10, а другим - могут взаимодействовать с упором 7.Работает захват следующим образом, С помощью грузоподъемного механизма захват переносится и...

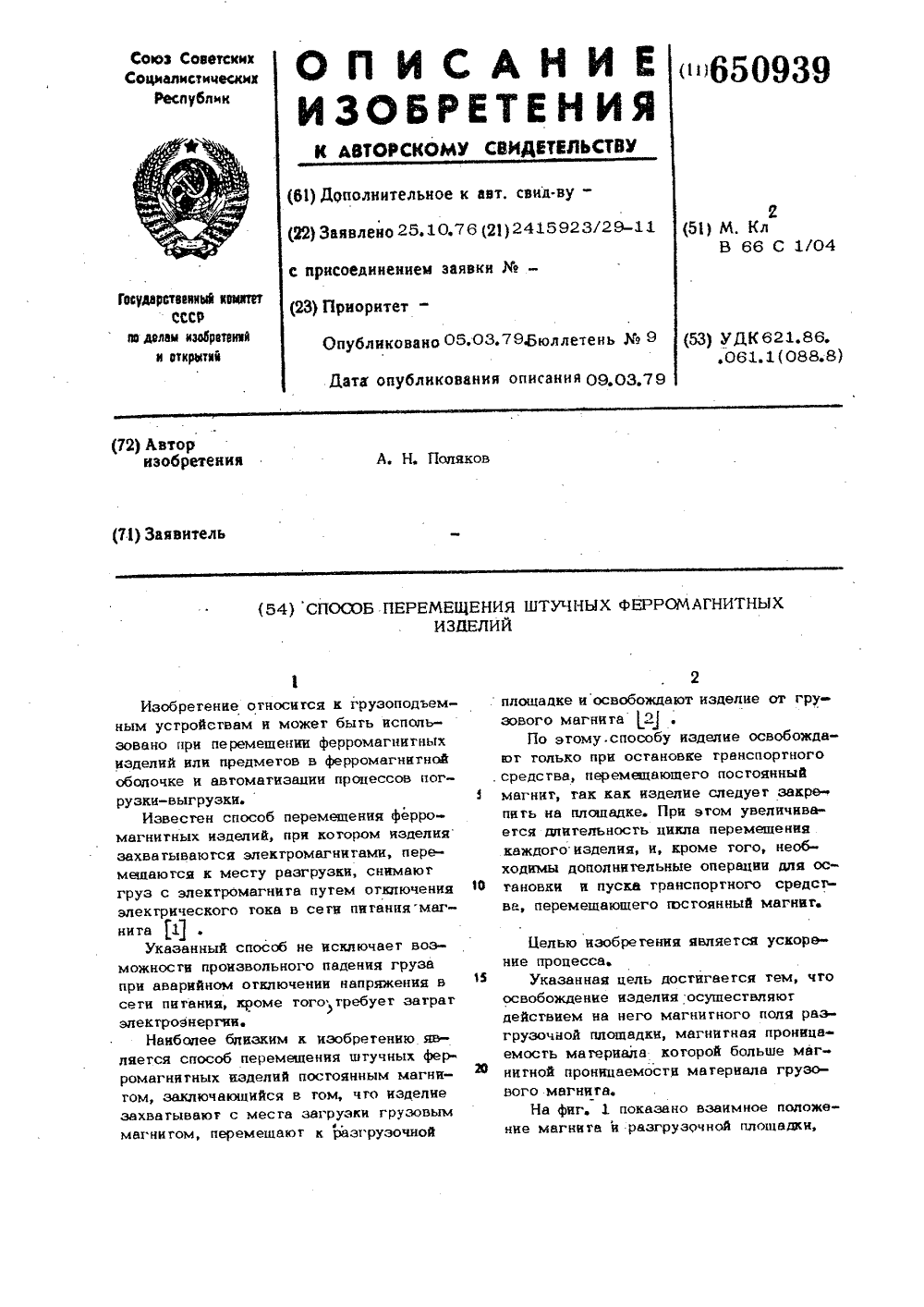

Способ перемещения штучных ферромагнитных изделий

Загрузка...

Номер патента: 650939

Опубликовано: 05.03.1979

Автор: Поляков

МПК: B66C 1/04

Метки: штучных, перемещения, ферромагнитных

...которой бол оницаемости материал ига.650939 НИИПИ Заказ 721/23 Тираж 9 Э 1 Подписн иал ППП Патент", г. Ужгород, ул, Проектная,вид спереди; на фиг. 2 - го же, вид сверху.Постоянный грузовой магнит 1 перемещается от места загрузки с изделием 2 вокруг оси транспортирующего кронштейна 3 с помощью привода 4 в направлении, показанном стрелкой, к разгрузочной площадке 5, которая может перемещаться в вертикальном направлении. При подходе магнита с изделием площад- О1 О ка 5 под действием магнитного поля магнита 1 притягивается к изделию 2. При дальнейшем продвижении магнита изделие освобождается от него и остается на площадке. Далее цикл повторяется,Освобождение изделия обеспечивается еа счет того, что при его перемещении к площадке,...

Грузоподъемное устройство

Загрузка...

Номер патента: 707882

Опубликовано: 05.01.1980

Авторы: Артамонова, Мочалов, Бобров, Шубин

МПК: B66C 1/04

Метки: грузоподъемное

...магнитов в этом устройстве параллельно рабочей плоскости корпуса приводит к увеличению габаритов за счетЗО Источники информации,принятые во внимание при экспертизе1, Патент Франции Х 1467845, кл. В 66 С 1/04,14.12.652. Патент Франции У 2227210, кл, В 66 С 1/06,35 1974. ЦНИИПИ Заказ 8422/19 . Тираж исно Филиал ППП "Патент город, ул. ПроектнаяЭ3 707наличия пустот внутри корпуса, к увеличениюпаразитных зазоров между постоянными магии.,тами и полюсными наконечниками, т, е. к умень.шению грузоподъемности устройства, а слож.ность крепления магнитов и полюсных наконеч 5ников, обусловленная таким расположением,усложняет сборку всего устройства.Целью изобретения является псвышение грузоподъемности устройства и упрощение его конструкции при...

Грузоподъемное магнитное устройство

Загрузка...

Номер патента: 735547

Опубликовано: 25.05.1980

Авторы: Кревченко, Пеккер

МПК: B66C 1/04

Метки: магнитное, грузоподъемное

...перпендикулярча осям намагничивания неперемагничиваемых постоянных магнитов, При этом оно снабженообмотками регулирования неперемагничиваемых постоянных магнитов.На чертеже изображено предлагае-,мое грузоподъемноеустройство. "Оно содержит неперемагничиваемыепостоянные магниты 1, закрепленныена магнйтопроводном ярме 2. Междуполюсными наконечниками 3 ярма расположен перемагничиваемйй постоянныймагнит 4 с размещенной на нем обмот кой. правления 5 обмотки оегулировайия б размещены на нейеремагничиваемых постоянных магнитах,Предлагаемое груэоподъемное устройство работает следующим образом,Для захвата ферромагнитного груза 7 в обмотку управления 5 подается импульс тока такого направления,что перемагничиваемый постоянныймагнит (ПМ) 4...

Магнитный автоматический захват

Загрузка...

Номер патента: 751777

Опубликовано: 30.07.1980

Авторы: Наугольных, Мехоношин

МПК: B66C 1/04

Метки: автоматический, захват, магнитный

...в,верхней части корпуса в отверстиях 9, расширяющихся в горизонтальной плоскости и имеющих форму треугольника вершиной наружу. Плоские,пружины 10 прижимают внутрь пальцы 8.На соответствующих двух боковых гранях стержня выполнены четырехступенчатые пазы 11 стреловидной формы, глубина которых плавно изменяется на длине,каждой ступени и имеет максимальный,пвредад на их пересечении. Внутренний конец каждого пальца 8 расположен в соответствующем,пазу 11, н при перемещении стержня относительно, корпуса пальцы 8 могут перемещаться по,павам только в одну сторону, например по часовой стрелке.Захват работает следующим образом.В исходном состоянии (см. фиг, 1) он подвешен скобой 4 к грузоподъемному механизму,;при этом стержень д с магнитом...

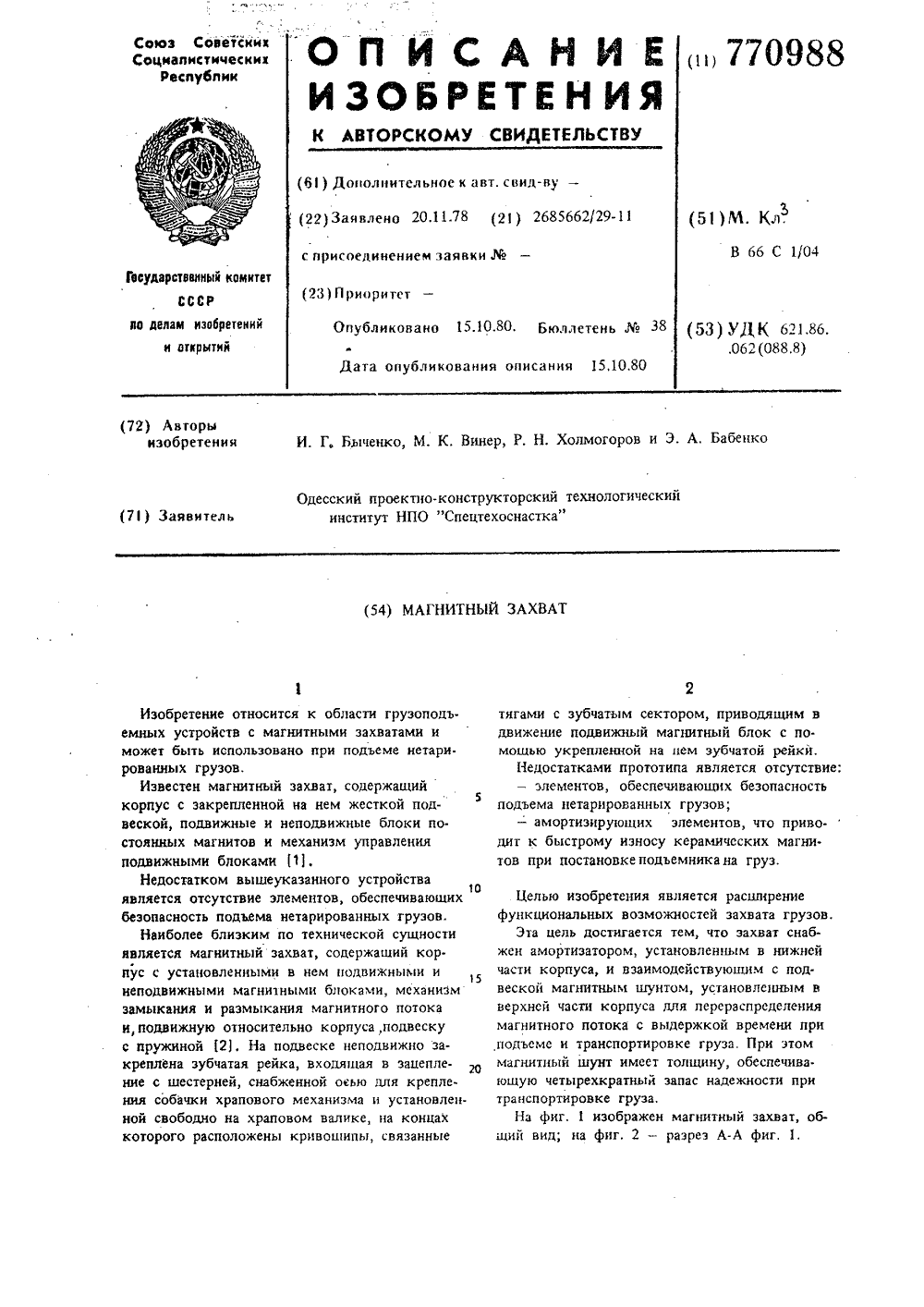

Магнитный захват

Загрузка...

Номер патента: 770988

Опубликовано: 15.10.1980

Авторы: Быченко, Холмогоров, Винер, Бабенко

МПК: B66C 1/04

Метки: магнитный, захват

...освободившегося захватаостанется в положении "включено", Перед следуюшим подъемом груза необходимо произвести холостую постановку захвата.Применение безопасного магнигного захвата для подъема и транспортировки нетарирован.ных грузов позволит улучшить условия трудаи сэкономить рабочее время на строповку гру.эа,Формула изобретения 1. Магнитный захват, содержащий корпусс установленными в нем неподвижными и под.вижными магнитными блоками, механизм замыкания и размыкания магнитного потока и, под.вижную относительно корпуса, подвеску с пру.жилой, о т л и ч а ю щ и й с я тем, что,с целью расширения его функциональных возможностей, он снабжен амортизатором, установленным в нижней части корпуса и взаимодей.ствуюшим с подвеской магнитным...

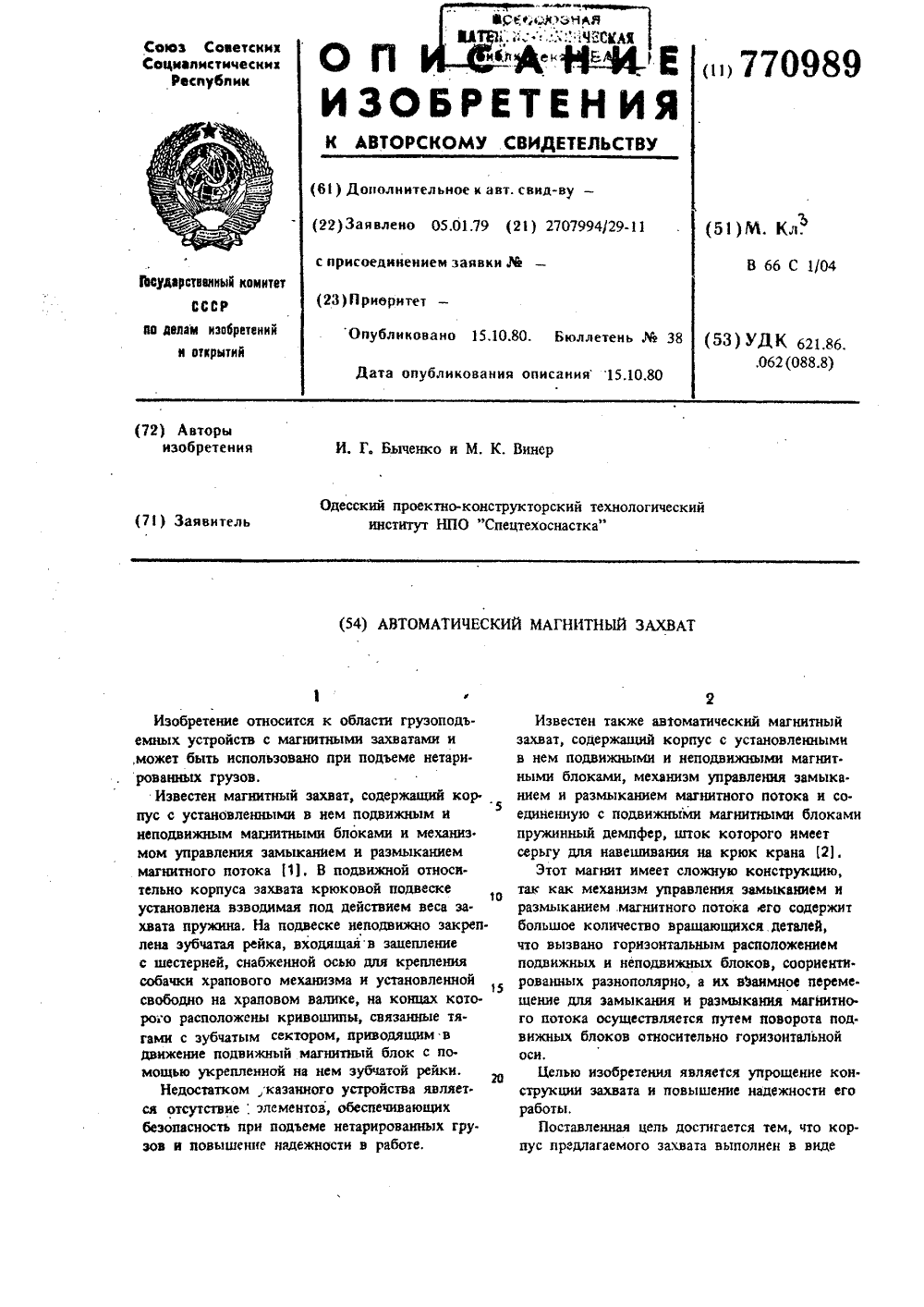

Автоматический магнитный захват

Загрузка...

Номер патента: 770989

Опубликовано: 15.10.1980

Авторы: Быченко, Винер

МПК: B66C 1/04

Метки: захват, магнитный, автоматический

...магнитов,а подвижные блоки из магнитно-мягкогоматериала,На фиг. 1 показан предлагаемый захват,вид спереди, разрез по подвижным магнитным61 окам; на фиг, 2 - то же, разрез А.А нафиг. 1,Захват состоит из корпуса, выполненногов виде двух концентрических полых цилинд.ров 1 и 2, между которыми по высоте закреп.лены однополярно несколько, например, шестьнеподвижных, равнорасположенных магнитныхблоков 3 с высотой Н, чередующихся с анало.гично расположенными и равными им по высоте, но сориентированными по отношению кним разнополярно подвижными блоками 4,имеющими воэможность вертикального перемещения относительно корпуса. Подвижная отно.сительно корпуса магнитного захвата подвеска5 соединена с подвижными блоками 4,Внутриподвески расположены...

Автоматический магнитный захват

Загрузка...

Номер патента: 789368

Опубликовано: 23.12.1980

Авторы: Ростовский, Казаков

МПК: B66C 1/04

Метки: магнитный, захват, автоматический

...на траверсе корпуса 3 с подвижными 4 и неподвижными 5 блоками постоянных магнитов, а также механизм управления ими, выполненный в виде установленных на корпусе каждого блока барабанов 6, каждый из которых соединен гибкими тягами 7 с главным барабаном 8, закрепленным на оси 9, а также закрепленным на этой оси профильным кулачком 10, взаимодействуюшим своими вырезами б и в с подпружиненным пружиной 11 двуплечим рычагом 12, закрепленным на оси 13. Другой конец рычага имеет палец 14. В пазу а расположен направляющий палец 15, а барабаны 6 установлены на осях 16 и имеют поводки 17, расположенные эксцентрично этой оси. Гибкая тяга представляет собой трос, заключенный в оболочку из плотно навитой проволоки (рубашки).Автоматический...

Устройство для транспортирования и перегрузки груза

Загрузка...

Номер патента: 253327

Опубликовано: 30.12.1980

Автор: Слуцкий

МПК: B66C 1/04

Метки: перегрузки, транспортирования, груза

...3, а боковыми катками 4на направляющие рельсы 5, установленные ниже центрального монорельса.К раме посредством вертикальнойоси б подвешена поворотная в горизонтальной плоскости стрела 7 с противовесом 8 ительфером 9. Тележкас помощью шарнирной тяги 10 соединена с тягачом 11, подвижным вдольцентрального монорельса,На стреле установлена подпружиненная защелка 12, взаимодействующая скопиром 13, закрепленным на раме тележки. Защелка 12 соединена с тягой14, связанной с рУкояткой 15.Около оси 6 поворота стрелысмонтированы подпружиненные пальцы16, взаимодействующие с копиром 17,установленным на раме тележки.Работа устройства заключается вследующем.Транспортировка груза к меступроведения перегрузочных работ производится тележкой по монорельсу...

Магнитный захват

Загрузка...

Номер патента: 810595

Опубликовано: 07.03.1981

Авторы: Фалалеев, Базаркулов

МПК: B66C 1/04

Метки: захват, магнитный

...фланцем, и распорным пневмобаллоном со штуцерами для воздухоподводящих шлангов, расположенным под фланцем, при этом на нижней поверхности магнита выполнены два перекрывающихся паза.На фиг.1 изображен предлагаемый магнитный захват, в разрезе; на фиг,2 - то же, вид снизу.Магнитный захват соный магнит 1 с пазами 2 рубашку 3, расположенные в корпусе 4 спроушинами 5, фланец 6 с отверстием 7,направляющие пазы 8 и с крестовиной 9крепления магнита.Пневмобаллон-демпфер 10 поддерживает гильзу 11 с направляющими приливами12 и соединенный с ней шпильками 13 разгрузочный фланец 14 с крестовиной 15,Между фланцами 6 и 14 установлен распорный пневмобаллон 16 со штуцером 17 для авоздухоподающего шланга; С)Магнитный захват работает следующим,уобразом.ЮВ...

Магнитное грузозахватное устройство

Загрузка...

Номер патента: 821379

Опубликовано: 15.04.1981

Авторы: Сакулин, Мудров, Пороховинов

МПК: B66C 1/04

Метки: магнитное, грузозахватное

...элементов, выполненных в виде пальцев 22 с пружинами 23,Работает устройство следующим образом.В подвешенном к крюку грузоподъемномустройстве под действием собственного его 20веса пружина 19 сжата, а подвеска 18 находится в крайнем верхнем положении. Приустановке устройства на деталь подвеска 18под действием пружины 19 опускается понаправляющей 20, при этом зубчатые рейки 17 поворачивают зубчатые секторы 14 с25собачками 16, которые, взаимодействуя схраповиком 13, поворачивают валы 12 скривошипами 11.Пальцы 10 кривошипов с помощью тяг8 Воздействуют на поворотные рычаги 6, з 0которые, поворачиваясь вокруг осей 4, перемещают блоки подвижных магнитов 3 относительно блоков неподвижных магнитов 2,по радиусной траектории, обеспечивая...

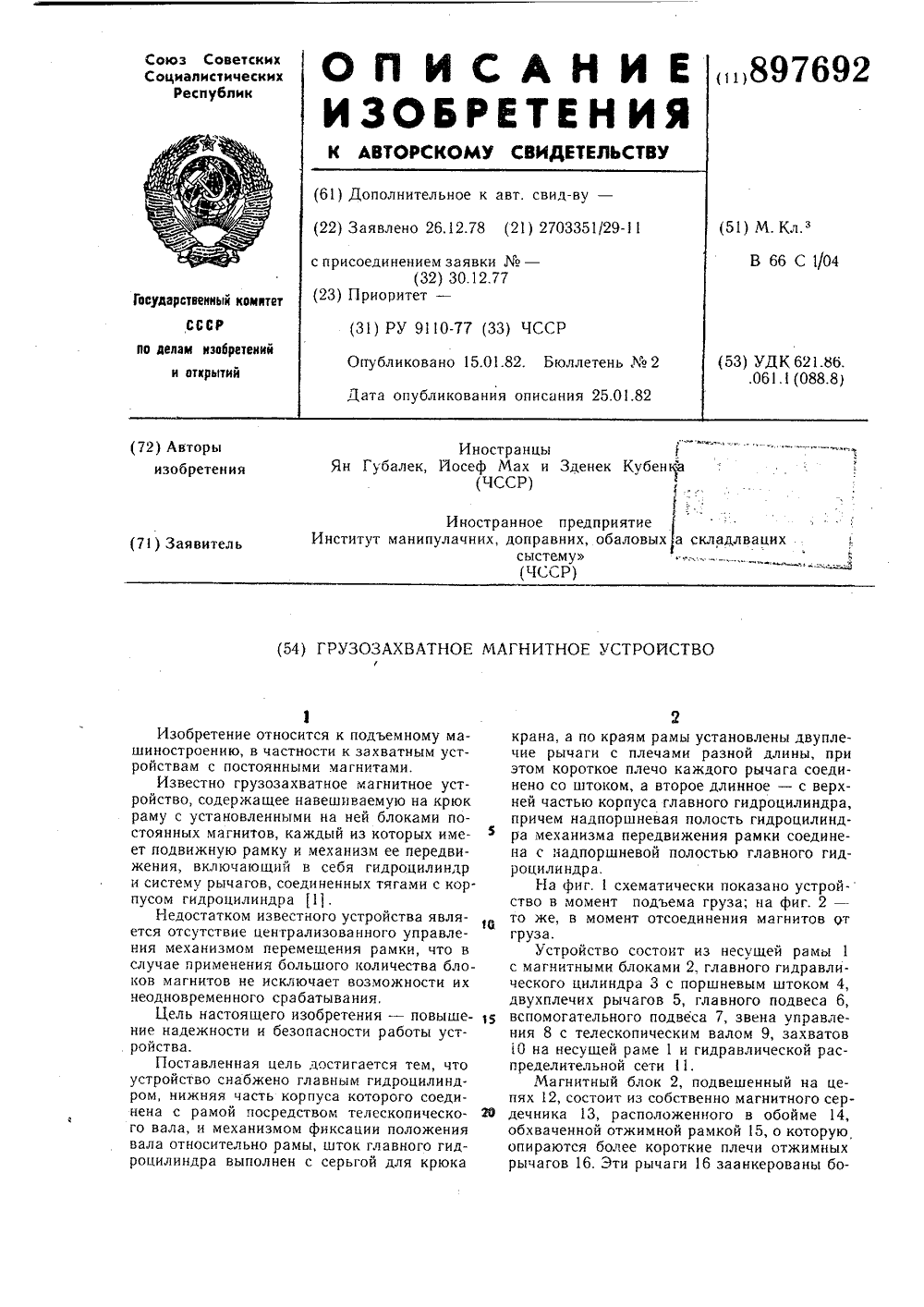

Грузозахватное магнитное устройство

Загрузка...

Номер патента: 897692

Опубликовано: 15.01.1982

Авторы: Йосеф, Зденек, Ян

МПК: B66C 1/04

Метки: грузозахватное, магнитное

...укреплены на концахшарнирных двухплечих рычагов 5. Подъем 35ная сила в обоих подвесах 6 и 7 выравнивается обратно пропорционально длинамплечей двухплечих рычагов 5. Вспомогательный подвес 7 воздействует своей силой тяги на главный гидравлический цилиндр 3путем преодоления движения подвешенногопоршневого штока 4. Возникшее давление вверхней части главного гидравлическогоцилиндра 3 зависит от длины плечей двухплечих рычагов 5. Это давление распределяетсягидравлической распределительной сетью11 и подводится по ней к рабочим цилиндрам17, вызывает их перемещение и прижатиеотжимных рамок 15 к грузу 28 через отжимные рычаги 16,До тех пор, пока давление отжимных рамок 15 не отожмет магнит от груза 28, грузподнимается. Перегрузочное давление...
