Трансформатор с плавным регулированием напряжения под нагрузкой

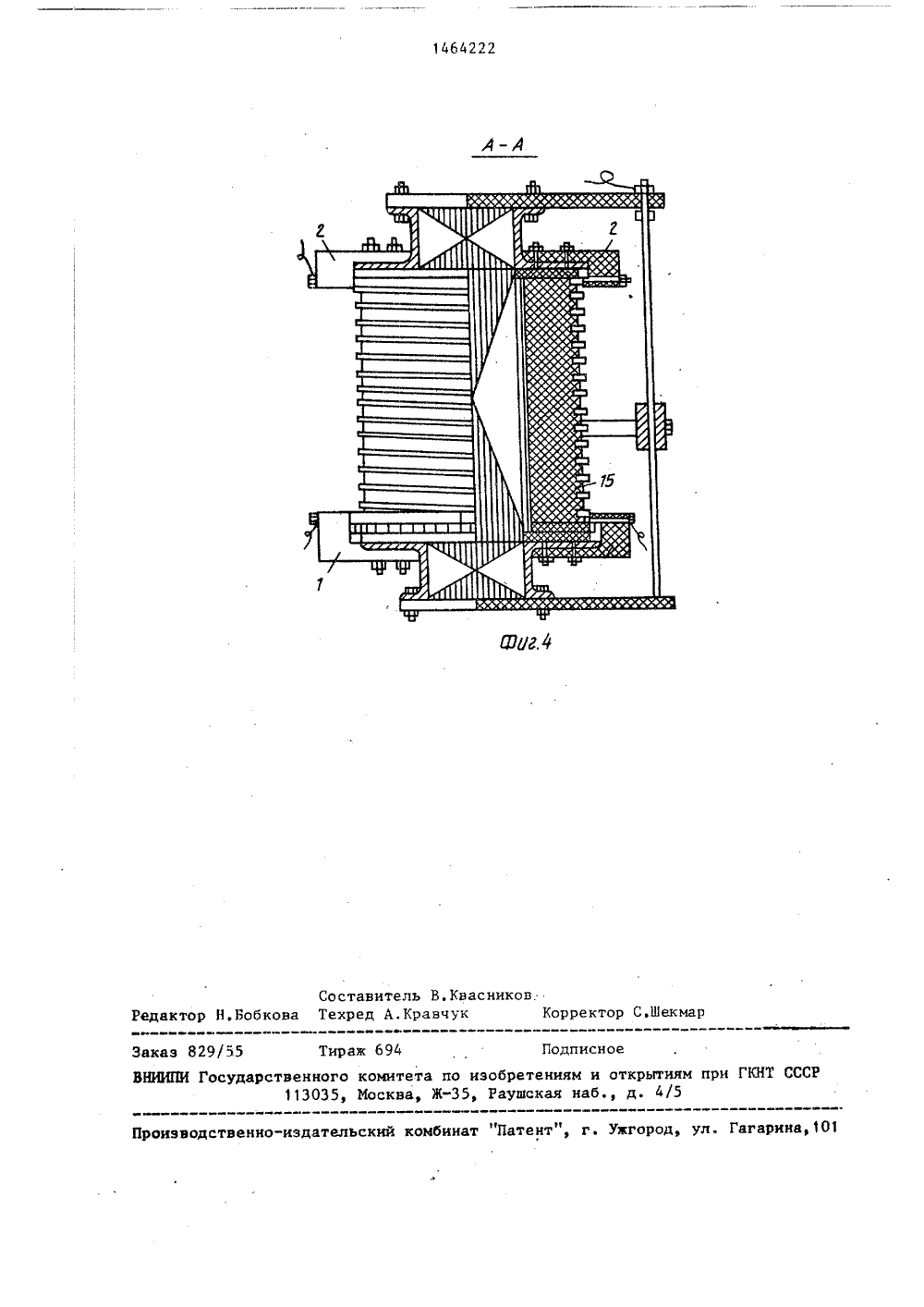

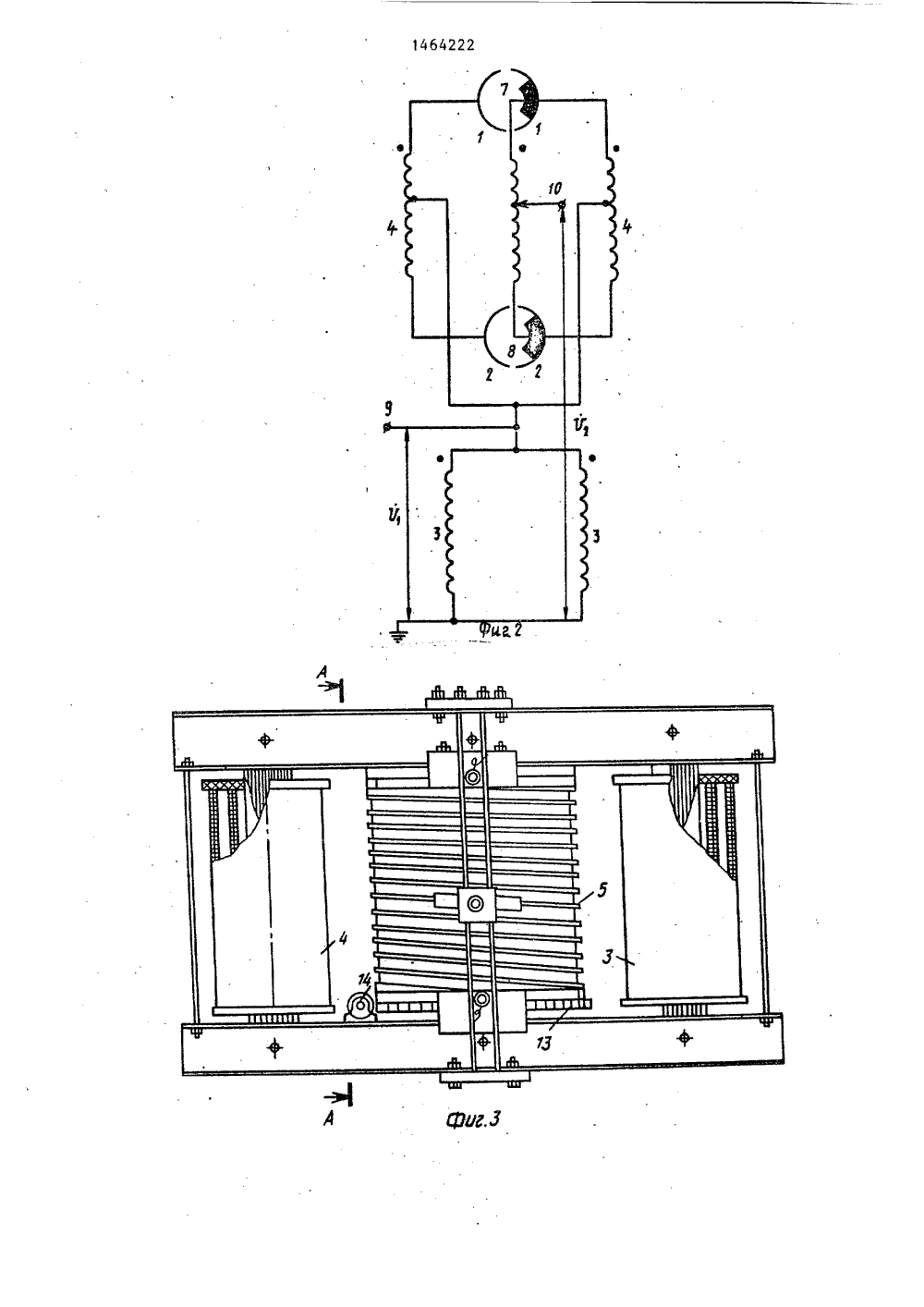

,. ":г ): ГА ВИДЕТЕЛЬСТВ У ВТОРСКОМ кибернетиов,ВНЫМ РЕГУЛИНАГРУЗКОЙся к электро ия состоит вмощности.ехстержневогоие стержниельные ветви ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМРИ ГКНТ СССР(46) 07.03.89. Бюл. У 9 (71) Отдел энергетическ ки АН МССР(53) 621.314.233 (088.8 (56) Патент Румынии 9 7 кл . Н 01 Р 29/06, 1982 е (54) ТРАНСФОРМАТОР С ПЛА РОВАНИЕМ НАПРЯЖЕНИЯ ПОД (57) Изобретение относи технике. Цель изобретен снижении потерь активно Устройство состоит из т магнитопровода, на край которого наложены парал первичной 3 и дополнительной 4 обмо"ток, На среднем стержне магнитопровода находится расположенная на вращающемся цилиндре регулировочнаяобмотка, Начала и концы параллельныхветвей дополнительной обмотки 4 выведены на неподвижные контактные полукольца 1 и 2, по которым скользятконтактные щетки 7 и 8, к которымприсоединены начало и конец регулировочной обмотки, Регулируемое напряжение снимается с подвижного контакта,который перемещается по регулировочной обмотке при ее вращении. Поставленная цель достигается исключениемиз магнитопровода коллекторного дис"ка, присутствие которого приводит ксильному рассеянию магнитного потока. 4 ил,Изобретение относится к электроэнергетике и предназначено для плавного изменения напряжения под нагрузкой с высокой степенью точности установки заданного значения.Целью изобретения является сниже" ние потерь активной мощности путем уменьшения рассеяния магнитных потоков.10На Фиг.1 и 2 приведены принципиальная и развернутая электрические схемы трансформатора; на фиг,З " конструкция трансформатора; на фиг,4- разрез А-А на Фиг.З. 15Однофазный трехстержневой трансФорматор содержит полукольца 1 и 2. На крайние стержни магнктопровода наложены две параллельные ветви первичнои обмотки 3, поверх которых раз мещены две параллельные ветви допол" нительной обмотки 4. На, среднем стержне магнитопровода находится,расположенная на вращающемся цилиндре 5 регулировочная обмотка б. Начала 25 всех обмоток обозначены точками. Концы регулировочной обмотки 6 выведены на вращающиеся вместе с цилиндром 5 контактные щетки 7 и 8, которые скользят по внутренней поверхности неподвижных токосъемных полуколец 1 и 2, охватывающих стержень магнито-. провода, Начала ветвей обмотки 4 под" ведены к полукольцам 1, концы этих обмоток - к полукольцам 2, Таким35 образом, при вращении цилиндра 5 с обмоткой 6 эта обмотка всегда соеди" нена параллельно с одной из ветвей дополнительной обмотки или с обеими вместе. Средние точки ветвей дополни" тельной обмотки 4 соединены с зажимом 9 источника питания. Ветви первичной обмотки 3 устройства своими началами также подключены к зажиму 9 ис" точника питания.При вращении цилиндра 5 с обмоткой 6, находящейся в механическом зацеплении с проводом этой обмотки, контакт 10, в зависимости от направления вращения перемещается к началу или к концу обмотки 6. В первом слу чае напряжение, снимаемое с контакта 10, возрастает, во втором случае - снижается.Контакт 10 является выходным зажимом устройства, с которого снимается регулируемое по величине выходное напряжение. Активные сопротивления 11 и конденсаторы 12 гасят искрение щеток 1 и 8 при переходе с одногополукольца на другое,На развернутой электрической.схеме устройства (фиг,2) показаны входное Б, и выходное П напряжения,Трансформатор с плавным регулиро"ванием напряжения содержит нижние 1и верхние 2 токосъемные полукольца,закрепленные на изолирующих кронштейнах, первичные 3 и дополнительные4 обмотки, установленные на крайнихстержнях магнитопровода, вращающийсяцилиндр 5 с регулировочной обмоткой,скользящий по виткам регулировочнойобмотки токосъемный контакт 10 (Р),пластмассовая шестерня 13 приводавращения цилиндра регулировочной обмотки (привод не показан), червяк 14привода вращения и втулка 15 скольжения,Предлагаемый трансформатор обеспечивает плавное изменение выходногонапряжения, отсутствие электрическойсвязи обмоток с магнитопроводом при1непрерывно замкнутой цепи нагрузки,а это означает уменьшение рассеяниямагнитных потоков, т.е, снижение потерь активной мощности,.Формула изобретенияТрансформатор с плавным регулированием напряжения под нагрузкой, содержащий трехстержневой магнитопро-,вод, первичную обмотку и регулировоч"ную обмотку, размещенную на вращающемся цилиндре, о т л и ч а ю щ и йс я тем, что, с целью снижения по"терь активной мощности путем уменьшения рассеяния магнитных потоков,он снабжен двумя парами полуколецохватывающих стержень магнитопроводас двумя токосъемными щетками по одной в каждой паре полуколец, дополнительной обмоткой, состоящей из двухпараллельных ветвей, расголоженныхна крайних стержнях, поверх .первичной обмотки также состоящейиз двухпараллельных ветвей, причем средниеточки ветвей дополнительной обмоткисоединены между собой и с источни-ком тока, а концы ветвей дополнительной обмотки соединены с парами полуколец, расположенных по одну сторонустержня, концы регулировочной обмоткисоединены с токосъемными щетками,каждая пара полуколецсоединена междусобой через цепочку из .параллельновключенных активного сопротивленияи конденсатора.1464222 Составитель В.Квасниковедактор Н.Бобкова Техред Л.Кравчук Корректор С,Ш одписное ГКНТ СС изводственно-иэдательский комбинат "Патент", г. Ужго Гагарина,10 Заказ 829/55 Тираж 694ВНИИПИ ГосУдарственного комитета по113035, Москва, Жобретениям и открытиямРаушская наб д. 4/5
