H01F 27/34 — особые средства для предотвращения или ослабления нежелательных электрических или магнитных явлений, например потерь холостого хода, реактивных токов, гармоник, генерации колебаний, полей рассеяния магнитных потоков

Трансформатор для токов высокого напряжения

Загрузка...

Номер патента: 7973

Опубликовано: 28.02.1929

Автор: Чернышев

МПК: H02H 7/04, H01F 27/34

Метки: токов, высокого, трансформатор

...бы приобычной рабочей частоте трансфор-матора невелика и, следовательно,чтобы потери в этих сопротивленияхпри обычных условиях были бынезначительными. Что касается до емкости Со, то величина ее подбп-рается такой, чтобы падение в нейбыло бы в некотором соотношении с падением напряжения на конденсаторе ССС,., зависящем от конструктивных соображений помещения конденсатора Со.При таком устройстве трансформатора, возможность появления перенапряжений высокой частоты на отдельных обмотках трансформатора окажется затрудненной, так как это оудет влечь за. собой появление токов высокой частоты, идущих по параллельно присоединенным цепям, состоящил 1 из сопротивлений и емкостей с максимальным затуханием и режимом практически апериодическим. Всякое...

Устройство для уменьшения разности потенциалов между обмотками высокого и низкого напряжений трансформаторов

Загрузка...

Номер патента: 11092

Опубликовано: 30.09.1929

Автор: Дессауер

МПК: H01F 27/34

Метки: уменьшения, напряжений, разности, низкого, потенциалов, обмотками, трансформаторов, между, высокого

...е и у; изолировани от сети. Между обмотками, наиболее разнящимися между собою по уровням потенциалов, именно, вторичными обмотками су и ф трансформаторов и и о с одной стороны, а с другой в первичаы обмотхами д и Ь вспомогательных травсформаторов е и у; потенциал которых, напр., при коэффициевте трансформации 120:100000 Р; практически равен потенциалу земли, включено по ряду конденсаторов г, з и , я. От средних точек этих цепей конденсаторов отведены провода к первичным обмоткам у и т, имеющим низкое напряжение (например - 120 К). Таким образом, та и другая первичная обмотка У и т трансформаторов постоянно получает извне свой потенциал, зависящий от размеров конденсаторов г, 5 и 1, и.Обе вторичные обмотки р и д высшего напряжения...

Трансформатор высокого напряжения

Загрузка...

Номер патента: 32048

Опубликовано: 30.09.1933

Автор: Шенфер

МПК: H01F 27/28, H01F 27/34

Метки: трансформатор, высокого

...изображено на чертеже, выполнена из медных витков листообразного сечения, изогнутых на большое ребро, Благодаря такому сечению емкость между отдельными витками здесь будет достаточно велика. Уменьшая ширину листов, можно по мере приближения к заземленному концу обмотки трансформатора добиться постепенного уменьшения междувитковых емкостей.Выполняя витки секций 1 - 2 - 3 разных диаметров и следовательно располагая их на разных расстояниях от железа сердеч. вика, можно добиться соответственного изменения потоков рассеяния так, чтобы ф) С ф 2 ( фзТаким образом, согласно вышеиз ному, от ввода трансформатора публиковано 30 сентября 1933 год обмотки должны одновреаться междувитковая емиваться индуктивное соедовательно можно подо- =У,х,. При...

Электрический трансформатор

Загрузка...

Номер патента: 34076

Опубликовано: 31.01.1934

Автор: Карасев

МПК: H01F 27/34

Метки: электрический, трансформатор

...величины полного напряжения,Известны способы борьбы с указанной опасностью, например, путем усиления изоляции первых катушек или искусственного увеличения их емкости. Эти способы требуют применения дополнительных конструктивных мер, осложняющих и удорожающих производство. На чертеже фиг. 1 и 2 изображают схему включения катушек (секций) указанного трансформатора; фиг, 3 - эквивалентную схему соединения.На фиг. 1, например, две первые от ввода катушки 1, 2 соединены между собой параллельно и последовательно с катушками 3, 4 и т, д, На фиг. 2 показано соединение, сделанное с целью еще большего снижения междувиткового напряжения, для чего параллельно соединены между собой, например, первые три катушки 1, 2, 3, затеи катушки 4, 5, а эти...

Электрический трансформатор

Загрузка...

Номер патента: 34077

Опубликовано: 31.01.1934

Авторы: Щенснович, Попов

МПК: H01F 27/34, H01F 27/24

Метки: трансформатор, электрический

...с железом сердечника. 7 Вторичная (или первичная) обмотка 2,индуктивно связанная с первичной (или вторичной) обмоткой Асоединена с железными листами З сердечника. Обклад ки конденсаторов, образующих сердечьс ник трансформатора, могут быть соеди нены как звездой, так и треугольником.На схеме показано соединение этих пластин между собой треугольником. Пластиныконденсатора соединяются проводами непосредственно с зажимами трансформатора. Изоляционные прокладки между железными листами. сердечника трансформатора имеют размеры, а ъЭто устраняет опасность соединения между собой находящихся под напряжением пластиндВсе конструктивные металлические части трансформатора изолируются от находящихся под напряжением железных пластин. Крайние листы...

Многообмоточный трансформатор

Загрузка...

Номер патента: 42600

Опубликовано: 30.04.1935

Автор: Щеглов

МПК: H01F 27/34

Метки: многообмоточный, трансформатор

...2). ОбмОтка 3 делается так, чтобы паразитная емкость была минимальной (например, применяется корзиночная намотка). (. аыопцдукция ее должна быть достаточной для высоких частот данного диапазона.Вторичная цепь трансформатора состоит из обмоток 2 ц 4, тоже соединенных последоьательцо, Обмотка 2 имеет самоиндукцию, достаточную для трансформации низких частот, а обмотка 4 - достаточную самоиндукцию и минимальную емкость для трансформации высоких частот всего диапазона.сГ А, П. Селезн едактор Д. В. Васильев Первичное напряжение подводится ж зажимам 5, вторичное напряжение получается на зажимах 6,При подведении к зажимам 6 пере. .менного тока низкой частоты емкости 10, 11, 12, которые представляют как распределенные емкости между витками...

Устройство для контроля величины давления между ярмом и сердечником трансформатора

Загрузка...

Номер патента: 47362

Опубликовано: 30.06.1936

Автор: Эпштейн

МПК: H01F 27/26, H01H 35/24, G01L 1/02, H01F 27/34 ...

Метки: трансформатора, ярмом, между, величины, давления, сердечником

...предельной низей величины будет слуып ь основаием для капитального ремонта трансформ атора.На чертеже фиг. 1 схематически изображает трансформатор, снабженный предлагаемым устройством; фиг 2 - самое устройство; фиг. 3 - разрез по АА на фиг, 2 в увеличенном. масштабе.Предлагаемое устройство для контроля величины давления между ярмом и сердечником трансформатора состоит из плоского разрезного полого кольца 3 (фиг, 1, 2 и 3) из немагнитного материала, герметически заделанного с одного торца и имеощего отвод медной толстостенной трубкой к указательному манометру; с другого конца указанная трубка заполняется маслом и закладывается между ярмом 2 и сердечником 1 (фиг, 1), под действием нажима между которыми масло внутри кольца сжимается и...

Трехфазный измерительный трансформатор напряжения

Загрузка...

Номер патента: 51120

Опубликовано: 01.01.1937

Автор: Рабинович

МПК: H01F 38/24, H01F 27/34

Метки: измерительный, трансформатор, трехфазный

...при изменении приложенного напряжения и нагрузки предлагаемая схема компенсации практически не влияет,Предлагаемый способ компенсациидает большие преимушества: он позволяет, не прибегая к дорого стоящим специальным сортам стали с высокой проницаемостью, значительноуменьшить расход активных материалов и габариты трех фазных трансформаторов напряжения (как трехтак и пятистержневых). Способ этот применим также к группе из трех или двух однофазных трансформаторов, предназначенных для стационарной работы в трехфазной сети.Следует отметить однако, что при заданной схеме соединений компен. сирующее действие имеет место при определенной, согласованной с этой схемой, последовательности вращения фаз, При противоположной же последовательности вмес...

Грозоупорный высоковольтный электрический аппарат

Загрузка...

Номер патента: 69762

Опубликовано: 01.01.1947

Автор: Эпштейн

МПК: H01F 27/34, H02H 9/04, H02H 7/04 ...

Метки: грозоупорный, электрический, высоковольтный, аппарат

...5 полей, Обрзующихс 5 под действием внешних имуьсов (в;р иОм ссучае во;ш перендпр 5 жсний), включает двд члена: один, хдрдктери:ующий стдциоцдрный режим прохоКласс 21 сР, 49 троиромьинлснности СССРЛо 69762 ждения явления, и второй, вы 1 эежающий переходный режи,ч.СОГЕаСЦО РДСсЕСтаМ ДВтОРД ЦЕРСМСЦ- ное сопротивлеис;олжно быть оцрс- ДЕЛЕНО ПО УКДЗсаЦЕОРЕ ВЬШ.С фОРМУЛС и при зцачецих, мецьцих 1,э, конечное распределение напрженцй цо обмотке аппарата будет весыд близким к равномерному при ст;щцонарном рсжРв 1 е,Переменное сопротивление изготовляется из керамического ,чдтсриа.ш типа тирита, Так как величина тока, протекающего по этому сопротивлению, це должна стдногитьс бо;и,- шей, чем это трсбуетс ецсхо;е Из СООТНОШСЦИ 51 ЕСЖД 1 ОжИ,ЕЕОЦЛ...

Трехфазная катушка

Загрузка...

Номер патента: 94433

Опубликовано: 01.01.1952

Автор: Липковский

МПК: H01F 7/06, H01F 27/34

Метки: катушка, трехфазная

...основной оомоткн ц треугольпик. я фязпа 51 Оомотка 13 ц звезду, 10 миеисациоппя 51 Об(Окя состоит из частей 14, 15 и 16, из которых часть 14 охватыцаетс потоком - , часть 15. - Отоком -2 - , я чяст 1 16 - разпост О потоковЧисла витков частей 14, 15 и 16 компе 1 Саииопной обмотки цыбнраются таким образом, чтобы отношение э. и. с., наводимой в части 16, к з. д. с., наводимым в частях 14 и 15, было равно 1:1,94.На фиг. 3 изображена трехфазная конструкция предлагаемой трехфазной катушки с одпой общей магнитной системой. На магпитопроцоде 17 расположена основная обмотка, состоящая из двух аралезьиьх, соединенных частей, причем фазпые обмотки 18, 19 и 20 одпой части соединены в треугольник, а фазпые обмотки 21, 22 и 23 другой части - в...

Малоиндуктивный шунт

Загрузка...

Номер патента: 96167

Опубликовано: 01.01.1953

Автор: Шашерин

МПК: G01R 1/20, H01F 27/34

Метки: шунт, малоиндуктивный

...дости 1 яется озможност использования зажимов любОЙ пели В качестве ПО 1 епциальных.На фиг. 1 и 2 представлеы два варианта предлагаемого шунта; на фиг. 3 и 4 - форма и расположение петель третьего варианта предлагаемого шунта,Шунт, представленный на фиг 1, состоит из некоторого числа двухпроводных петель 1 Из проводников круглого сечения, включенных параллельно и расположенных равномерно по Внешней поверхности цилиндра так, что проводники с различными направлениями токов чередуются. Начала петель обозначены цифрой 2, ко:и:ы - цифрой 3.ВВиду симметрии посточная,времени п 11 нта равна постоянноп ВРВМЕНИ ОДНОЙ ПЕТЛИ,Лв 96167Шунт, представленньш на фиг. 2, состоит из двухпроводных петель 1, выполненных из проводников круглого сечения и...

Трехфазный стабилизированный трансформатор

Загрузка...

Номер патента: 111834

Опубликовано: 01.01.1958

Автор: Сомов

МПК: H01F 29/14, H01F 27/34

Метки: трансформатор, стабилизированный, трехфазный

...на четыре части, из которых 4.я 1 и 4,д охватывают центральный стержень сердечника 1 и левые стержни 1 и 12 шунта Другие две части первичной обмотки 4 в 1 и 4 до расположены на правых стержнях шунта совместно с, обмоткой подмагничивания и действуют встречно по отношению ко вторичной обмотке 5.Напряжение на вторичной обмотке 5 обусловлено отношением ее числа витков к числам витков в час111834Фиг. 1 тях А и В первичной обмотки, распределением напряжения сети между частями А и В первичной обмотки и ответвлением потока через шунт.Регулирование вторичного цапряжения осуществляется путем гюдмагничивания стержней шунта постояным током. При иодмагничивании уменьшается падение напряжения сети на встречной части В первичной обмотки и...

Трансформатор

Загрузка...

Номер патента: 116756

Опубликовано: 01.01.1958

Автор: Поюровский

МПК: H01F 21/08, H01F 27/24, H01F 27/34 ...

Метки: трансформатор

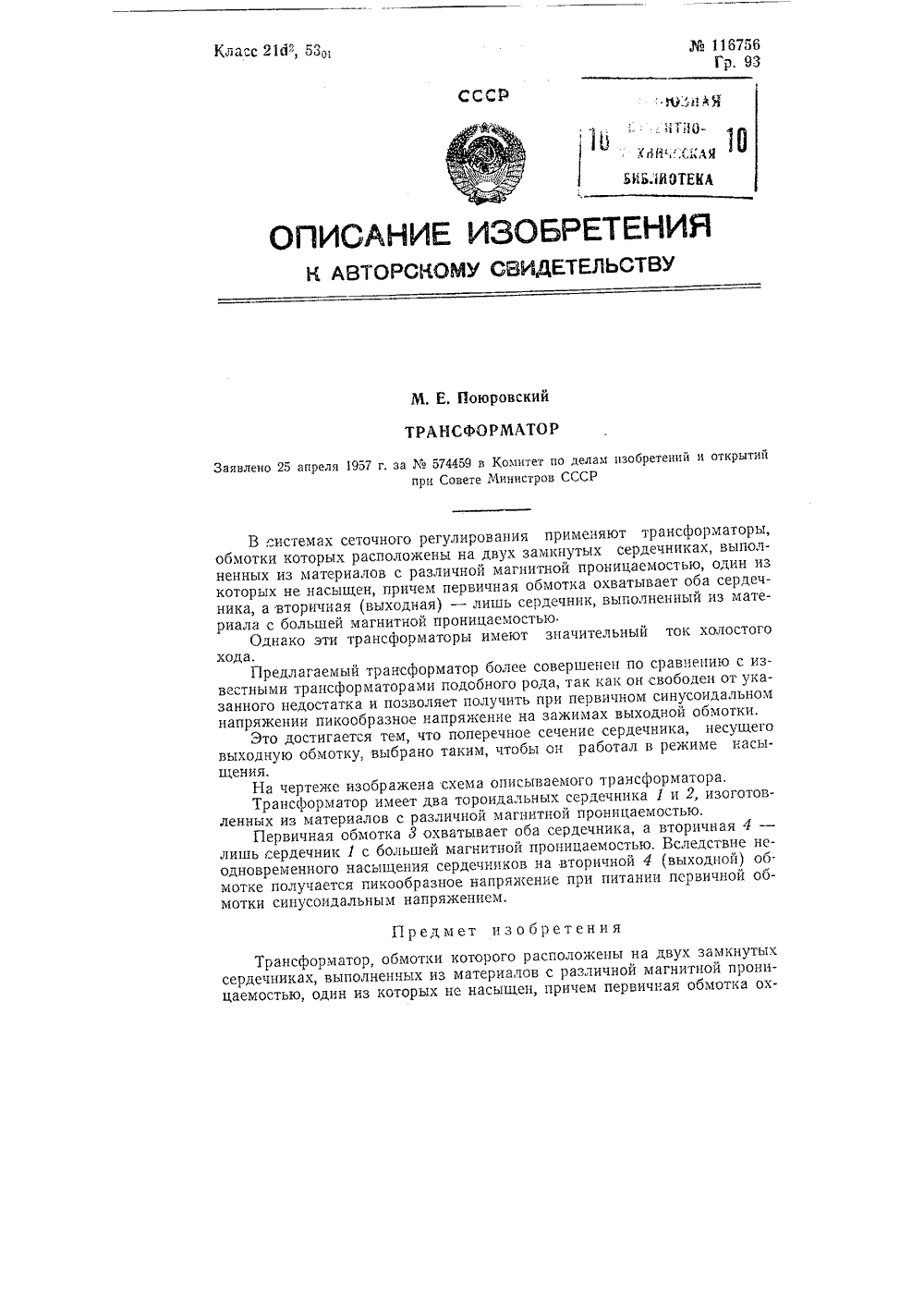

...более совершенен п одобного рода, так как о т получить при первично ряжение на зажимах вы поперечное сечение серд аким, чтобы он работал выходи щения. орматора.1 и 2, изоготовостью,вторичная 4 -Вследствие не(выходнои) об и псрвичнои оона схема описываемого трансдва тороидальных сердечникаазличной магнитной проницаеохватывает оба сердечника,шей магнитной проницаемостьюя сердечников на вторичнойазное напряжение при питанпряжением. Предмет из о б ен Трансформатор, обмотки которого рас сердечниках, выполненных из материалов цаемостью, один из которых не насыщен,На чертеже изображе Трансформатор имеет ленных из материалов с рПервичная обмотка 3 лишь сердечник 1 с боль одновременного насыщени мотке получается пикообр мотки синусоидальным...

Реактор поперечной компенсации длинной линии электропередачи

Загрузка...

Номер патента: 134325

Опубликовано: 01.01.1960

Автор: Лысков

МПК: H02J 3/18, H01F 27/34, H02H 9/06 ...

Метки: компенсации, электропередачи, поперечной, реактор, линии, длинной

...на линии вторичная обмотка реактора замыкается накоротко.Применение искрового промежутка или разрядника определяется схемой передачи и зависит от того, имеются ли линии, питающиеся от вторичной обмотки реактора.Отключение сработавшего искрового промежутка или разрядника производится различными способами: собственным дутьем; специальным выключателем, включенным последовательно с искровым промежутком или разрядником; выключателями реактора с высокой и низкой сторон; выключателями линии с высокой стороны (при неотключаемом реакторе) и выключателем реактора с низкой стороны,При отсутствии нагрузки отключение может производиться выключателями линни или реактора с высокой стороны или выключателем, включенным последовательно с...

156235

Загрузка...

Номер патента: 156235

Опубликовано: 01.01.1963

МПК: H01F 27/34, H01F 27/29

Метки: 156235

...которое служит для прохода средней жилы вывода, и присоединена к наружной оболочке 4 этого вывода. Таким образом, все поле первичной обмотки пронизывает вторичную, Первичная обмотка не имеет156235индуктивности рассеяния, если она намотана равномерно. При неравномерной намотке возникает небольшая индуктивность рассеяния, тем меньшая при заданной неравномерности, чем уже зазор между тороидальным сердечником магнитопровода и вторичной обмоткой и чем больше проницаемость тороидального сердечника.Вторичная обмотка имеет индуктивность рассеяния, равнуюУз, 1 О - 8 0,4-,. З,2 где 1 - индуктивность рассеяния, гн;5 - площадь зазора между вторичной обмоткой и тороидальнымсердечником, см;Уз - средняя длина магнитного пути потока рассеяния,...

Импульсный трансформатор

Загрузка...

Номер патента: 177523

Опубликовано: 01.01.1966

Автор: Преснецов

МПК: H01F 27/34, H01F 19/08, H01F 27/28 ...

Метки: импульсный, трансформатор

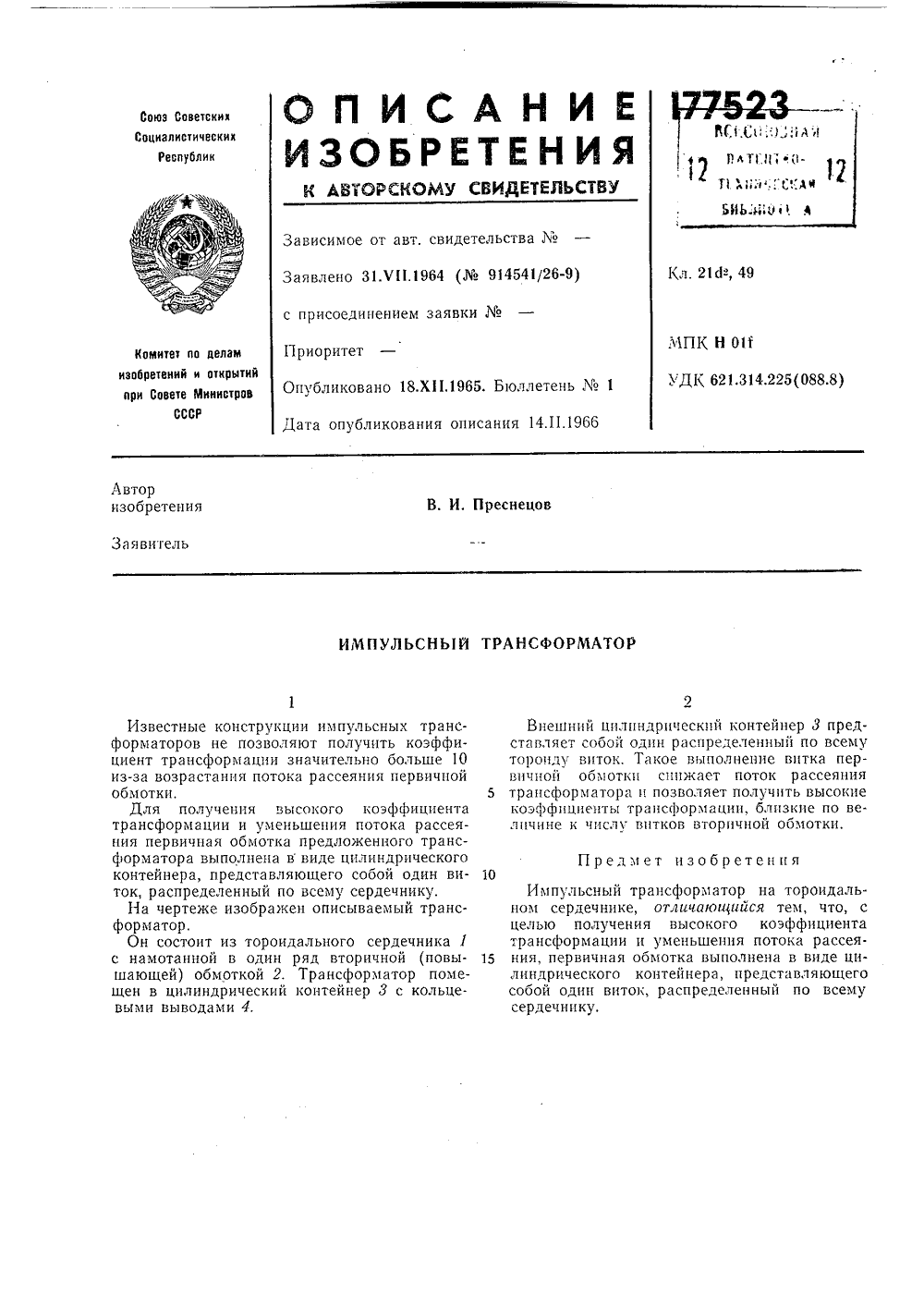

...а переяния сокие по веки,Внеш ставляе тороцд вичной трансф коэфф личине Известные конструкции импульсных трансформаторов не позволяют получить коэффициент трансформации значительно больше 10 из-за возрастания потока рассеяния первичной обмотки.Для получения высокого коэффициента трансформации и уменьшения потока рассеяния первичная обмотка предложенного трансформатора выполнена в виде цилиндрического контейнера, представляющего собой один виток, распределенный по всему сердечнику.На чертеже изображен описываемый трансформатор,Он состоит из тороидального сердечника 1 с намотанной в один ряд вторичной (повышающей) обмоткой 2. Трансформатор помещен в цилиндрический контейнер 3 с кольцевыми выводами 4. Предмет изобретения10Импульсный...

205124

Загрузка...

Номер патента: 205124

Опубликовано: 01.01.1967

Авторы: Семененко, Государственный, Исследованию

МПК: H02H 7/04, H01F 27/34

Метки: 205124

...цепь и разряжается только через разрядное сопротивление.Предложенный шунт позволяет значите повысить искробезопасность питающей а ратурь:. льно ппаПредмет изобретен Шунт для искробезопасных трансформаторов, содержащий конденсатор и разрядное сопротивление, подключаемые к шунтируемой обмотке трансформатора, отличающийся тем, что, с целью устранения вторичного искрообразования, обусловленного собственным разрядом шунтирующего конденсатора, указанные конденсатор с разрядным сопротивлением подключены к шунтируемой обмотке через выпрямительный мост,ования тора.рядное ены в тояще- шунтиИзобретение относится к области создания искробезопасных индукционных аппаратов, служащих для питания цепей, расположенных в помещениях со взрывоопасными...

Трансформатор

Загрузка...

Номер патента: 212348

Опубликовано: 01.01.1968

Автор: Белова

МПК: H01F 27/34, H01F 19/04

Метки: трансформатор

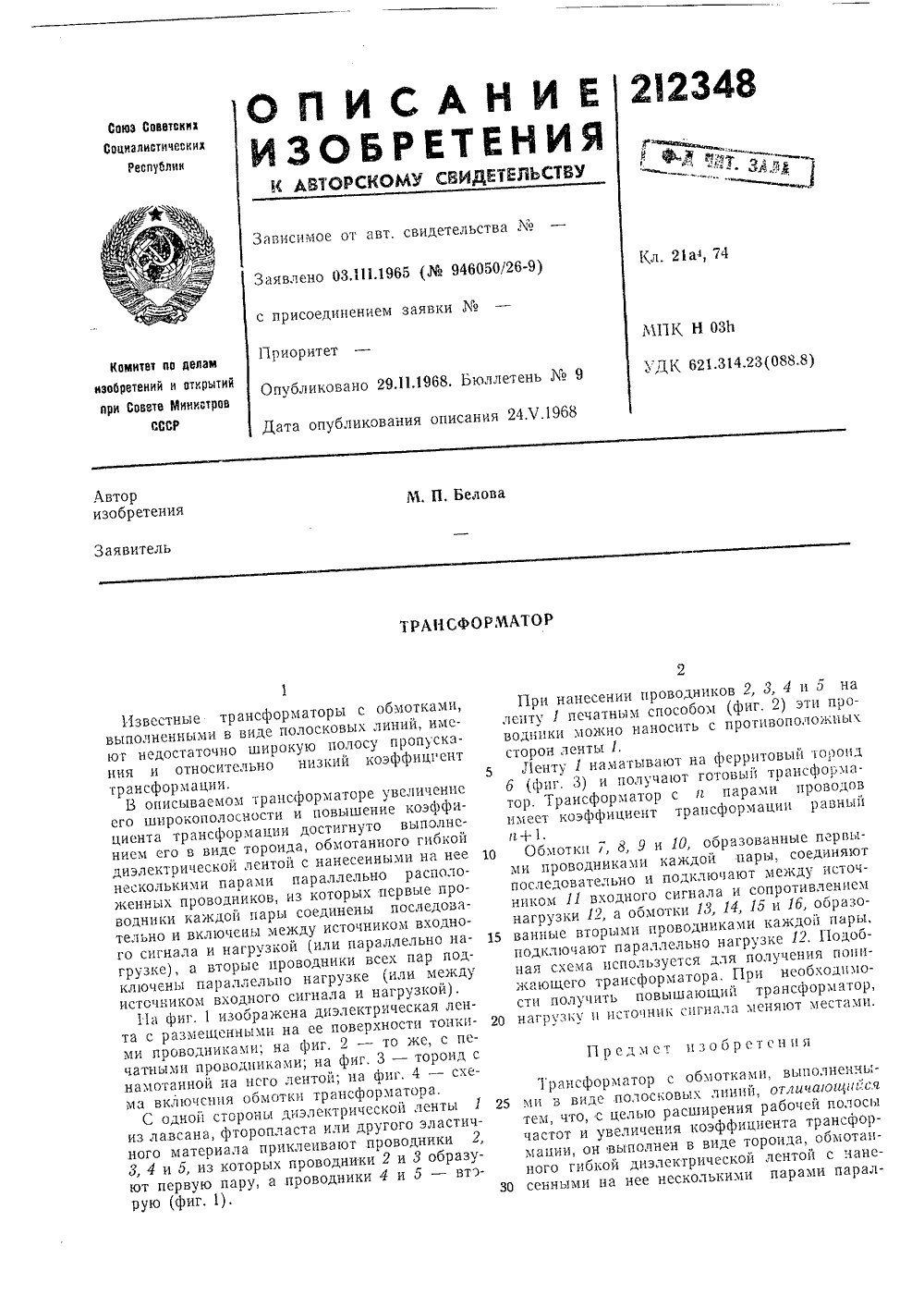

...расположенных проводников, из которых первые проводники каждой пары соединены последовательно и включены между источником входного сигнала и нагрузкой (или параллельно нагрузке), а вторые проводники всех пар подключены параллельно нагрузке (или между источником входного сигнала и нагрузкой).а фиг. 1 изображена диэлектрическая лента с размещенными на ее поверхности тонкими проводниками; на фиг, 2 - то жс, с печатными проводниками; на фиг. 3 - тороид с намотанной на него лентой; на фиг. 4 - схема включсния обмотки трансформатора.С одной стсроны диэлектрической ленты 1 из лавсана, фторопласта или другого эластичного материала приклеивают проводники 2, 8, 4 и 5, из которых проводники 2 и 3 образуют первую пару, а проводники 4 и 5 -...

Индукционный динамометр для измеренияусилий

Загрузка...

Номер патента: 213386

Опубликовано: 01.01.1968

Автор: Грачев

МПК: H01F 27/34, G01L 1/14, G01L 1/04 ...

Метки: индукционный, динамометр, измеренияусилий

...снабжены дополнительными обмотками, намотанными совместно с измерительными и создающими опорное напряжение, используемое для измерения выходного сигнала через фазосдвигающую цепь к усилителю сигналов.2. Динамометр по п. 1, отл чающийся тем, что в нем полюсные наконечники магнитопроводов выполнены в виде зубцов трапецеидальной формы,с присоединением заявки Известны индукционные динамометры для измерения усилий, содержащие скобу с упругим элементом, связанным с якорем, магнитопроводы с намагничивающими,и измерительными обмотками, фазосдвигающую цепь и усилитель сигналов.Предлагаемый индукционный динамометр отличается от известных тем, что его магнитопроводы снабжены дополнительными обмтками, намотанными совместно с измеритель ными...

213388

Загрузка...

Номер патента: 213388

Опубликовано: 01.01.1968

МПК: G01L 1/14, H01F 27/34, G01L 1/04

Метки: 213388

...напряжения прикреплен к утол:,енной части упругой скобы, являющейся корп сом индуктивно-трансформаторного преобра ователя,На чертеже показана конструкция описываем го динамометра.Он состоит из упругой скобы 1, штока 2 с якор м 8, несущим измерительные обмотки 4, элек эомагнита б с обмотками б и 7 намагничива идей и опорного напряжения, закрепленного з утолщенной части скобы, являющейся корп сом индуктивно-трансформаторного преобра ователя, монтажного кольца 8 с добавочн: ми сопротивлениями, штепсельного разьема 9, крышки 10 и герметизирующей диафрагмы 11.Г 1 ри приложении измеряемой нагрузки скоба деформируется, шток с якорем и измерительными обмотками перемещается, а на выходе измерительных обмоток возникает...

Токовихревой накладной датчик

Загрузка...

Номер патента: 252631

Опубликовано: 01.01.1969

Автор: Татарников

МПК: B07C 5/344, G01B 7/06, H01F 27/34 ...

Метки: накладной, датчик, токовихревой

...обмотками - по величине э.д.с., наведенной в измерительной обмотке Б. ПредметТоковихревой нили несколькимиными обмотками, оцелью исключенията и поверхностньизмерений, каждая25 двух коаксиальныхразных радиусов,ложных направлендовательно,Известны токовихревые накладные датчики, применяемые, например, для рассортировки металлов по маркам, содержащие одну или несколько коаксиально расположенных обмотки.Однако на результаты измерений известными датчиками оказывают влияние краевой эффект и поверхностные трещины контролируемых материалов,В описываемом датчике эти влияния предотвращаются тем, что каждая обмотка выполнена из двух коаксиальных цилиндрических частей разных радиусов, намотанных в противоположных направлениях и соединенных...

Устройство для коррекции угловых погрешностей

Загрузка...

Номер патента: 263722

Опубликовано: 01.01.1970

Авторы: Михайлов, Коробейников

МПК: H01F 27/34, H02H 3/38, H01F 27/42 ...

Метки: коррекции, угловых, погрешностей

...моста, который настроен на частоту квазирезонанса 50 га и осуществляет заграждение первой гармонической составляющей вторичного тока трансформатора тока б.К фильтру Б через выпрямитель 7 подсоединена обмотка подмагничивания 8.Считая нагрузку трансформатора тока чисто активной, можно определить изменение первой и высших гармонических составляющих в зависимости от угла насыщения со 1 , который характеризует степень перегрузки трансформатора б в указанных условиях. Поскольку преобладаюшее влияние из высшихгде Увд 2 ф 2 во гармонических составляющих в установившемся режиме перегруженного трансформатора имеет третья гармоника, то в дальнейшем для упрощения анализа рассматривается только эта гармоника. В этом случае да= . 1+2(щ 1)ф - Р 2 сая...

Дроссель с постоянным магнитом

Загрузка...

Номер патента: 433548

Опубликовано: 25.06.1974

Авторы: Капустин, Чибизов

МПК: H01F 27/34, H01F 29/14

Метки: магнитом, дроссель, постоянным

...состоит из витого ленточногосердечника 1 (материал сердечника - пермаллой 80 НХС 0,05 мм), каркаса 2 издиэлектрика для сохранения магнитныхсвойств сердечника (он предотвращает сжатие сердечника при укладке обмотки), заливочного материала 3 для закреплениясердечника в каркасе, рабочей обмотки 4,шайбы 5 из магнитомягкого материала илидиэлектрика для закрепления постоянногомагнита 6 с полюсными наконечниками 7, 8по центральной оси устройства. Центр постоянного магнита 9 смещен по высотеотносительно центра сердечника 10 длясоздания условия преимущественно воздействия на начало навивки 11 одного полюса (на фиг. 1 полюса М ) по сравнению сдругим,Полюсные наконечники 7 и 8 собираюти направляют равномерно во все стороныпо окружности силовые...

Трансформатор для защиты аппаратуры от продольных мешающих напряжений

Загрузка...

Номер патента: 474055

Опубликовано: 15.06.1975

Автор: Климов

МПК: H01F 27/34

Метки: аппаратуры, трансформатор, напряжений, мешающих, защиты, продольных

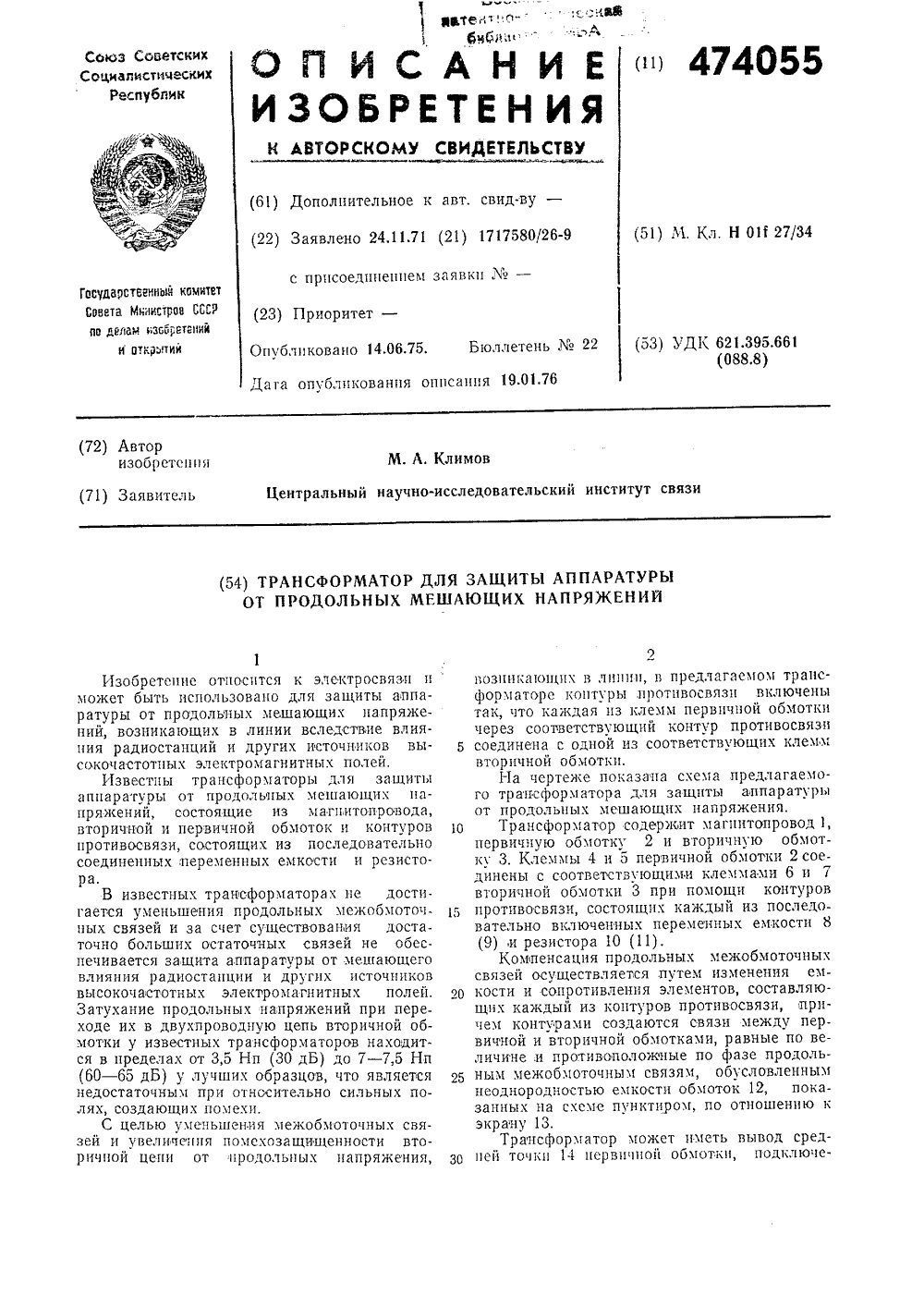

...мешающих напряжений.Конденсаторы переменной емкости в контурах противосвязи должны иметь макоимальпую емкость, определяемую путем округ. ленин величины где со - максимальная угловая частота спект. ра работы транопорматора или частота помехи;Л. - сопротивление нагрузки во вторичной цепи;А 12 - минимальное затухание продольного напряжения в трансформаторах рассматриваемого типа, При компенсации связей должно отдаваться преимущество комбинациям элементов, при которых одна из емкостей равна нулю или одно из сопротивленийравно бесконечности,Предмет изобретения 5Трансформатор для защиты аппаратуры отпродольных мешающих напряжений, состоящий из магнитопровода, вторичной и первичной обмоток и контуров противосвязи, состоя О щих из...

Индукционное устройство

Загрузка...

Номер патента: 476612

Опубликовано: 05.07.1975

Автор: Макаров

МПК: H01F 27/34

Метки: индукционное

...нижнюю части, стянутые между собой болтами.На стенках верхней и нижней частей кожуха вдоль силовых линий расположены магнитные шунты 1, которые могут прикрепляться, например, с помощью отгпбающихся элементов 2, приваренных к сее кокуха. В раЙОне линии разъема кокуха и у люков пакеты шунтов имеют разрывы. По обе стороны разрыва в плоскости, перпендикулярной силовым линиям, между п 21 сетами шунтов и стенкой КО- жуха устанавливаются то 1(оведущие элементы 3 (например, медные шины), концы которых имеют электрический контакт со стенкой кокуха. Контакт обеспечивается либо путем пайки концов шины непосредственно к стенке кожуха, либо путем предварительной припайки к концам шины металлических пластин 4 с последуюгцсй приваркой пх к стенке...

Дисковая обмотка

Загрузка...

Номер патента: 506913

Опубликовано: 15.03.1976

Авторы: Бабис, Шифрин, Чайка, Бунин, Белецкий, Замятина

МПК: H01F 27/34

Метки: дисковая, обмотка

...обмотки, слукит для выравнивания распределения импульсного напряжения по виткам первой катушки и увеличения ее продольной емкости.0 Падение напряжения ЛУ; на продольныхемкостях схемы замещения (градиенты на катушку) пропорционально отношению 1;/К; (фиг. 2).Так как ток в каждой предыдущей, считая 5 от начала обмотки, продольной емкости больше тока в последующей емкости на величину тока через емкость на землю (например,1,=14+1,4), то градиенты в однородной обмотке увеличиваются с приближением к началу 0 обмотки.ааснамакс ( + 5 макс) 1,ЗЗ:., Ы, 1 с Л а Увеличение тока через продольную емкость, с приближением к началу обмотки компенсируется увеличением продольной емкости, так что величина градиента ЛУ; -У;/К, сохраняется приблизительно...

Соленоид

Загрузка...

Номер патента: 529497

Опубликовано: 25.09.1976

Авторы: Шрайнер, Волосов

МПК: H01F 27/34

Метки: соленоид

...оботки 1,вьГполнэиные., например из шины прям оугольног., сечеи;я, намотанные, например,в одну секци,о, содержащую две спиральных 10обмотки, Переходной виток 2 соленоидавыполнен ,аки.; образом, что сечение внутреннего 3 и наружного 4 витков каждойспирали уменьшается до нуля на одном полном обороте (фиг, 1), Между двумя соседними внутренними (и соответственно наружными) витками соленоида выполнен электрический контакт 5 (фиг. 2) на одном оборотевитка, причем взаимное расположение плоских спиралей таково, что общее сечение 20двух контактирующих витков всюду постоянно и равно сечению шины соленоида. Контакт между двумя внутренними и наружнымивитками осуществляется пайкой или сваркой витков по площади треугольника (фиг. 2) 25Рлибо...

Токоограничивающее устройство

Загрузка...

Номер патента: 608205

Опубликовано: 25.05.1978

Авторы: Якимец, Лутидзе, Наровлянский

МПК: H01F 27/34

Метки: токоограничивающее

...трех- стержневой магнитопровод, на стержнях которого размещены первичная и вторичная обмотки и сверхпроводяций экран. Прц коротком замыкании во вторицной цеписвсрхпроводящий экран переходит в нормальное состоец 1 цс и часть магнитного потока, сцепленного со вторичной обмоткой, ответвляется, вследствие цсго )ДС втори 1 цой об.1 откц мх 1 сц 15 пЯетс 51 11 происходит снижение тока короткого замыкания.Нслостатком устройства является небольшая величина изменения напряжения в аварийном режиме, определяемая соотцоиенцем ссИ И (и 608205(:ос) двггслв Л.,.Иилн) к1 ик роя ., 1) ) ов я Корр( кор И. Гоки тираж )и 11 олииснос П кто 1 1 .Пнсвд ;.ш зк(к зз ЦНИИПИ Госулдрствснного коми гсгд (лвота Министров (Х(.Р ИО ш а 1 изорвтснип и Открытии...

Обмотка для трансформаторов

Загрузка...

Номер патента: 653629

Опубликовано: 25.03.1979

Авторы: Белецкий, Медовой, Чайка

МПК: H01F 27/34

Метки: обмотка, трансформаторов

...г. Ужгород, ул. Проектная, 4 Фиг.1 емкостная связь, затем вдоль провода индуктивная связь на всем протяжении от обкладки до обкладки и, наконец, между дисковой катушкой и второй обкладкой - снова емкостная связь. Поскольку индуктивное сопротивление витков катушки на дуге между обкладками мало, то обеспечивается такая связь, что система защиты действует подобно системе чисто емкостной защиты.Требуемая емкость между обкладками зависит от числа катушек в группе, расположенной между обкладками, и тем меньше эта емкость, чем больше катушек в группе. Другими словами, чем длиннее шунтируемый дополнительной емкостью участок обмотки, чем меньшая дополнительная емкость требуется. Поэтому на катушке удобно размещаются две обкладки, так как их...

Высоковольтная обмотка

Загрузка...

Номер патента: 654966

Опубликовано: 30.03.1979

Авторы: Бахвалов, Конторович, Белецкий, Бунин, Панюков

МПК: H01F 27/34

Метки: обмотка, высоковольтная

...С уменьшением числа переплетенных витков эта разность пропорционально уменьшается, что позволяет существенно (более чем в 2 раза) уменьшить толщину витковой изоляции по сравнению с известной и, следовательно, повысить коэффициент заполнения обмотки проводниковым материалом.Более плавное изменение продольной емкости от одной пары катушек к другой достигается благодаря тому, что число переплетенных витков в катушке может выполняться дробным, кратным 0,5. Это достигается смещением двух переходов в паре катушек относительно трех других на 180 или изменением на единицу числа переплетенных витков в одной из катушек пары по сравнению с другой катушкой.При выполнении обмотки несколькими параллельными проводами между одноименными витками разных...
