Взрывозащищенный трансформатор

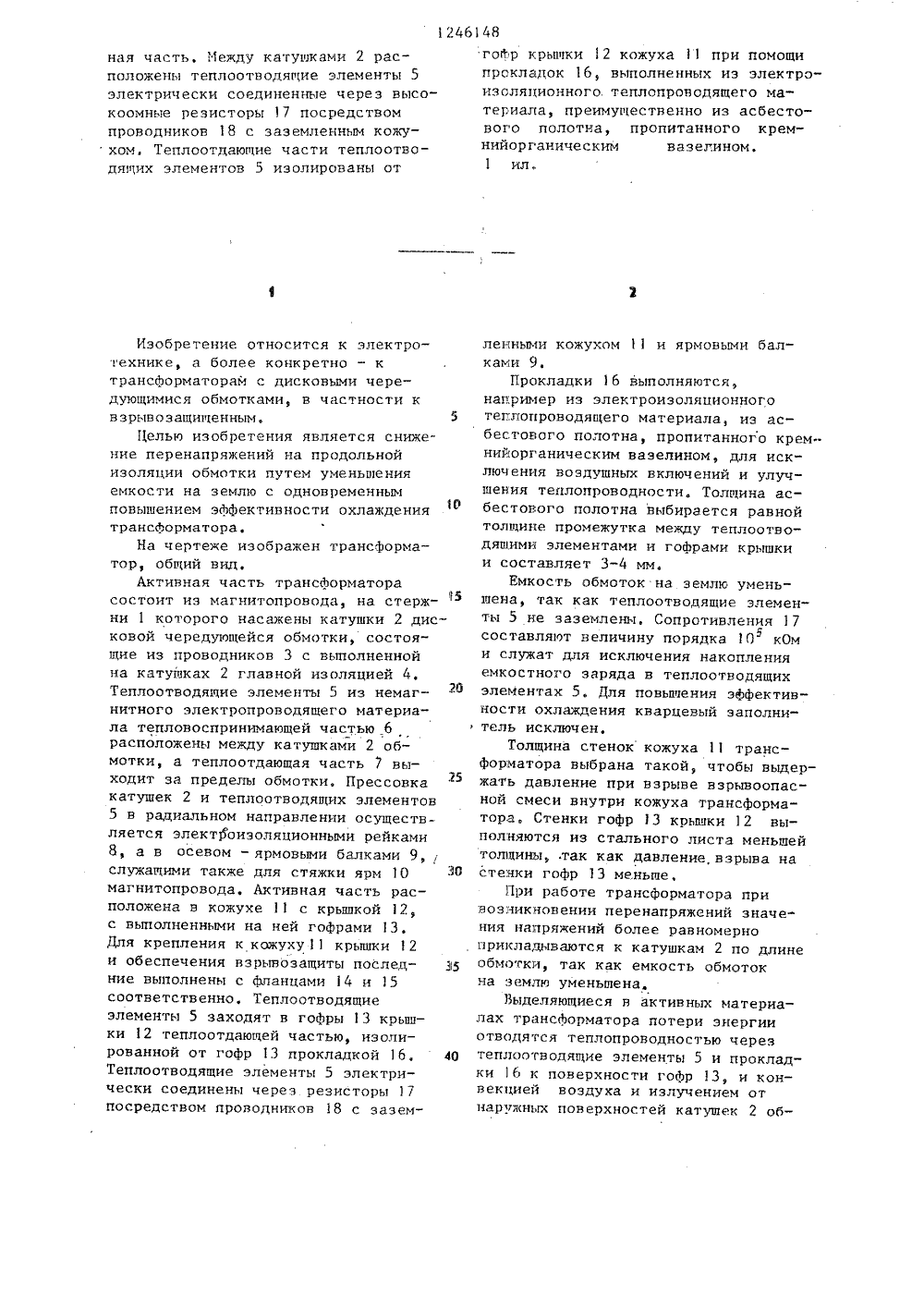

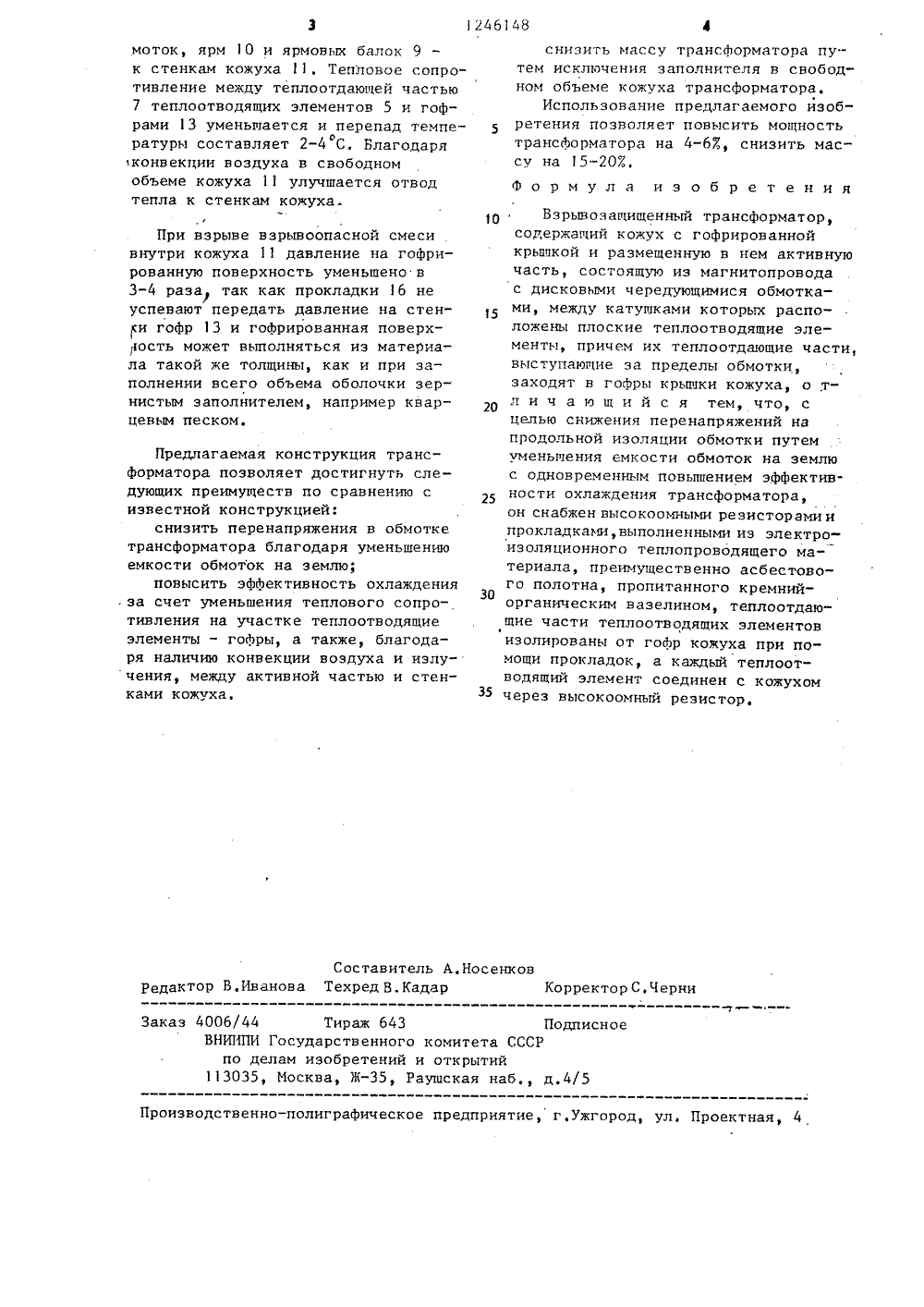

34, 27/08 РАНСФОРМАтся к эл взрывозаши Цель иэобении перена чак,ныи,8)Кварценапошахтныенции. М,; золяции обемкости обменным охлаждениоратор сово СССР 18, 1975. рованнои кры ещена активСОЮЗ СОНЕТСНИКСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК ГОСУДАРСТВЕННЫЙКОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(54) ВЗРЬ 1 ВОЗА 1111 ПЦЕННЫЙ (57) Изобретение относ технике, в частности к щенным трансформаторам ретения состоит в сниж рякений на продольной мотки путем уменьшения моток на землю с однов повышением эффективнос трансформатора. Трансф держит кожух 11 с гофр кой 12, в котором разная часть, 11 ежду катушками 2 расположены теплоотводящие элементы 5 электрически соединенные через высокоомные резисторы 17 посредством проводников 18 с заземленным кожухом. Теплоотдающие части теплоотводящих элементов 5 изолированы от 246148гоар крьппки 12 кожуха 11 при помощипрокладок 16, выполненных иэ электроизсляционного. теплопроводящего материала, преимущественно из асбестового полотна, пропитанного кремнийорганическим вазелином.1 илИзобретение относится к электротехнике, а более конкретно - ктрансформаторам с дисковыми чередующимися обмотками, в частности квзрывозащищенным.Целью изобретения является снижение перенапряжений на продольнойизоляции обмотки путем уменьшенияемкости на землю с одновременным10повышением эффективности охлаждениятрансформатора.На чертеже изображен трансформатор, общий вид,Активная часть трансформаторасостоит из магнитопровода, на стерж 15ни 1 которого насажены катушки 2 дисковой чередующейся обмотки, состоящие из проводников 3 с выполненнойна катуьпках 2 главной изоляцией 4,Теплоотводящие элементы 1 иэ немагс 2 Онитного электропроводящего материала тепловоспринимающей частью 6расположены между катушками 2 обмотки, а теплоотдающая часть 7 вы -ходит за пределы обмотки, Прессовкакатушек 2 и теплоотводящих элементов5 в радиальном направлении осуществляется элект 1 оиэоляционными рейками8, а в осевом - ярмовыми балками 9служащими также для стяжки ярм 10 ЗОмагнитопровода. Активная часть расположена в кожухе 11 с крьппкой 12,с выполненными на ней гофрами 13,Для крепления к кожуху 11 крьппки 12и обеспечения взрывозащиты последние выполнены с фланцами 14 и 15соответственно. Теплоотводящиеэлементы 5 заходят в гофры 13 крышки 12 теплоотдающей частью, изолированной от гофр 13 прокладкой 16, 40Теплоотводящие элементы 5 электрически соединены через резисторы 17посредством проводников 18 с заземленными кожухом 11 и ярмовыми балками 9,Прокладки 16 выполняются,например из электроизоляционноготеглопроводящего материала, иэ асбестового полотна, пропитанного крем"нийорганическим вазелином, для исключения воздушных включений и улучшения теплопроводности, Толщина асбестового полотна выбирается равнойтолщине промежутка между теплоотводящими элементами и гофрами крышкии составляет 3-4 мм.Емкость обмоток на землю уменьшена, так как теплоотводящие элементы 5 не заземлены, Сопротивления 17составляют величину порядка 10 кОми служат для исключения накопленияемкостного заряда в теплоотводящихэлементах 5. Для повышения эффективности охлаждения кварцевый заполнитель исключен.Толщина стенок кожуха 11 трансформатора выбрана такой, чтобы выдержать давление при взрыве взрывоопасной смеси внутри кожуха трансформатора. Стенки гофр 13 крьппки 12 выполняются из стального листа меньшейтолщинытак как давление, взрыва на стенки гофр 13 меньше,При работе трансформатора при возникновении перенапряжений значения напряжений более равномерно прикладываются к катушкам 2 по длине обмотки, так как емкость обмоток на землю уменьшена.Выделяющиеся в активных материалах трансформатора потери энергии отводятся теплопроводностью через теплоотводящие элементы 5 и прокладки 16 к поверхности гоАр 13, и конвекцией воздуха и излучением от наружных поверхностей катушек 2 об1246148 При взрыве взрывоопасной смеси внутри кожуха 11 давление на гофрированную поверхность уменьшено в 3-4 раза так как прокладки 16 не успевают передать давление на стени гофр 13 и гофрированная поверх ость может выполняться из материала такой же толщины, как и при заполнении всего объема оболочки зернистым заполнителем, например кварцевым песком,Составитель А.Носенковредактор В,Иванова Техред В,Кадар КорректорС,Черни Заказ 4006/44 Тираж 643 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д,4/5 Производственно-полиграфическое предприятие, г,ужгород, ул. Проектная, 4 моток, ярм 1 О и ярмовых балок 9 к стенкам кожуха 11, Тепловое сопротивление между теплоотдающей частью 7 теплоотводящих элементов 5 и гофрами 13 уменьшается и перепад темпеоратуры составляет 2-4 С. Благодаря 1 конвекции воздуха в свободном объеме кожуха 11 улучшается отвод тепла к стенкам кожуха. Предлагаемая конструкция трансформатора позволяет достигнуть следующих преимуществ по сравнению с известной конструкцией:снизить перенапряжения в обмотке трансформатора благодаря уменьшению емкости обмоток на землю;повысить эффективность охлаждения за счет уменьшения теплового сопротивления на участке теплоотводящие элементы - гофры, а также, благодаря наличию конвекции воздуха и излучения, между активной частью и стенками кожухаснизить массу трансформатора путем исключения заполнителя в свободном объеме кожуха трансформатора.Использование предлагаемого изобретения позволяет повысить мощность трансформатора на 4-67, снизить массу на 5-203,Формула изобретения Взрывозащищенный трансформатор,содержащий кожух с гофрированнойкрышкой и размещенную в нем активнуючасть, состоящую из магнитопроводас дисковыми чередующимися обмотками, между катушками которых расположены плоские теплоотводящие элементы, причем их теплоотдающие части,выступающие за пределы обмотки,заходят в гофры крынки кожуха, о,тл и ч а ю щ и й с я тем, что, сцелью снижения перенапряжений напродольной изоляции обмотки путемуменьшения емкости обмоток на землюс одновременным повышением эффектив"ности охлаждения трансформатора,он снабжен высокоомными резисторами ипрокладками, выполненными иэ электроизоляционного теплопроводящего материала, преимущественно асбестового полотна, пропитанного кремнийорганическим вазелином, теплоотдающие части теплоотводящих элементовизолированы от гофр кожуха при помощи прокладок, а каждый теплоотводящий элемент соединен с кожухом З 5 через высокоомный резистор.
