Номер патента: 1537096

Опубликовано: 10.11.1996

Авторы: Баранников, Гладников

МПК: H02M 3/305

Метки: постоянного, постоянное

Преобразователь постоянного напряжения в постоянное по авт. св. N 1369650, отличающийся тем, что, с целью улучшения массогабаритных показателей, между нулевым выводом трансформатора и общей точкой соединения вентилей инвертора включена в прямом направлении последовательная цепь из введенных дополнительных резистора и полностью управляемого вентиля.

Номер патента: 1551212

Опубликовано: 10.11.1996

Авторы: Баранников, Гладников

МПК: H02M 3/305

Метки: термоэмиссионной, энергоустановки

Преобразователь для термоэмиссионной энергоустановки, содержащий два управляемых вентиля, генератор управляющих импульсов, две управляющие обмотки, выпрямитель и трансформатор, нулевой вывод первичной обмотки которого подключен через дроссель к первому входному выводу, крайние выводы первичной обмотки через управляемые вентили к второму входному выводу, нулевой вывод вторичной обмотки к первому выходному выводу, а крайние выводы вторичной обмотки черед диоды выпрямителя к второму выходному выводу, отличающийся тем, что, с целью упрощения, трансформатор выполнен в виде двух О-образных магнитопроводов, соприкасающихся друг с другом одними из стержней через немагнитную прокладку, при этом управляющие обмотки намотаны на соприкасающиеся...

Номер патента: 1369650

Опубликовано: 10.11.1996

Авторы: Баранников, Гладников, Голубев

МПК: H02M 3/305

Метки: постоянного, постоянное, термоэмиссионных, установок

Преобразователь постоянного напряжения в поcтоянное для термоэмиссионных установок, содержащий подключенный через фильтровый дроссель к входным выводам инвертор на неполностью управляемых вентилях, выполненный по нулевой схеме с трансформатором, вторичная обмотка которого присоединена через вентильный выпрямитель, выполненный по нулевой схеме, и через выходной дроссель к выходным выводам, а также коммутирующие элементы инвертора, отличающийся тем, что, с целью расширения диапазона рабочих температур и увеличения радиационной стойкости преобразователя, выпрямитель выполнен на полностью управляемых вентилях, которые использованы в качестве коммутирующих элементов инвертора.

Номер патента: 1369649

Опубликовано: 10.11.1996

Авторы: Баранников, Гладников, Капустин

МПК: H02M 3/305

Метки: постоянного, постоянное, термоэмиссионных, установок

Преобразователь постоянного напряжения в постоянное для термоэмиссионных установок, содержащий подключенные к входным выводам дна модуля, каждый из которых состоит из инвертора на неполностью управляемых вентилях с выходным трансформатором, к вторичной обмотке которого по нулевой схеме подключен вентильный выпрямитель, соединенным с цепью нагрузки, отличающийся тем, что, с целью повышения мощности и КПД, каждый модуль снабжен двумя дополнительными дросселями и двумя полностью управляемыми вентилями, а каждая вторичная обмотка трансформатора выполнена с двумя дополнительными выводами, каждый из которых соединен с полностью управляемым вентилем, включенным встречно с основным вентилем выпрямителя, последовательно с которым включен дроссель,...

Номер патента: 1705981

Опубликовано: 15.01.1992

Авторы: Баранников, Гладников, Зиновьев, Петров, Попов

МПК: H02M 3/305

Метки: постоянного, постоянное

...соответственно Ед, ЕБ, Ес, показанына фиг,2 в, г, д. Для выключения силовыхтиристоров 4-9 формируются коммутирующиеимпульсы Ек (фиг,2 е) генератором коммутирующих импульсов, Эти импульсы подаютсяв контур коммутации с помощью трансформатора 10.Рассмотрим процесс коммутации тока стиристора 4 на тиристор 6, При включенномключе 14 к левой первичной полуобмоткетрансформатора 1 приложено напряжениеполярностью, указанной на фиг.2 в,одновре 5 10 15 20 25 30 35 40 45 50 55 менно с тиристором 4 работает тиристор 9. Для выключения подается коммутирующий импульс Ек, полярность которого показана на левой вторичной полуобмотке трансформатора 10, При этом по контуру левая полу- обмотка трансформатора 1 - источник питания 11 - вторичная обмотка 10 к...

Номер патента: 1279687

Опубликовано: 30.12.1986

Авторы: Абиралов, Богаев, Гладников

МПК: B08B 1/00

Метки: наружной, обтирки

...относительно нее и имеет выступы, расположенные вдоль направляющей в шахматном порядке относительно выступов другой полосы.2. Устройство по п. 1, о т ю 1 фи ч аю щ е е с я тем, что выступы выполнены с увеличивающейся в направлении движения изделия амплитудой.3. Устройство по п. 1, о т л и ч аю щ е е с я тем, что средство для щФ перемещени изделий содержит пневмоцилиндр, шток которого имеет эксцентрик, установленный на нем с возможностью вращения.11.Изобретение относится к устройствам для обтирки деталей типа тел вращения от масла,Устройство состоит из направляюще го лотка 1, боковин 2 с обтирочным материалом 3, штырей 4, пружин 5, пнев,моцилиндра 6, штока 7, эксцентрика 8, подающего желоба 9. Составитель И.ПетрухинРедактор...

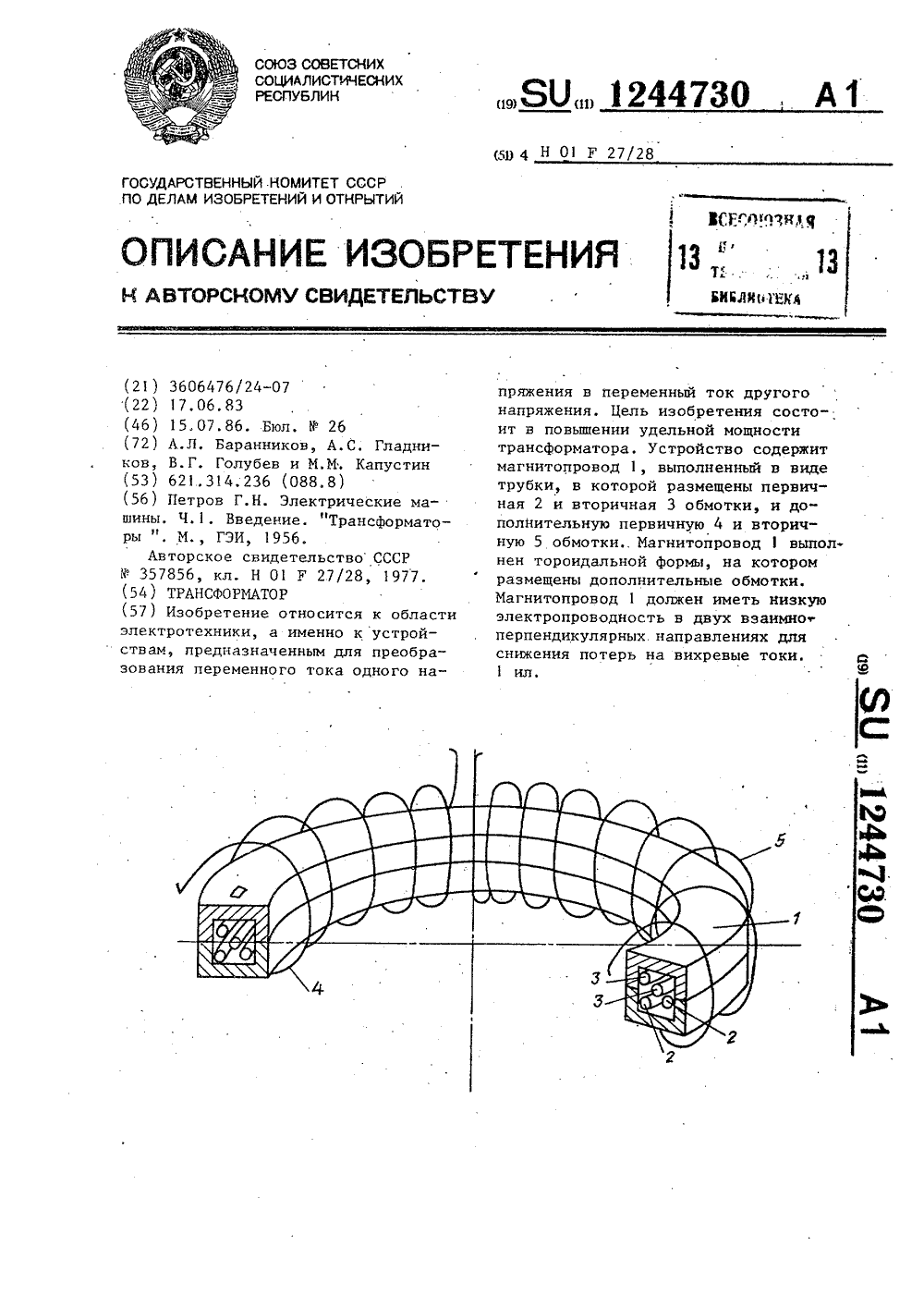

Номер патента: 1244730

Опубликовано: 15.07.1986

Авторы: Баранников, Гладников, Голубев, Капустин

МПК: H01F 27/28

Метки: трансформатор

...4, а поперечный - обмоткой 2, при этом во вторичных обмотках 3 и 5 индуцируется вторичное напряжение. При подключении первичных обмоток к зажимам оцнофазного источника переменногонапряжения суммарный вектор магнитдукц равен В В +В , где В - поперечная составляющая; В продольная составляющая, и не может превысить значения индукции насьшения сердечника, а следовательно, напряжение на первичных обмотках должно быть меньше в 32 раз, чем напря жение на первичной обмотке трансформатора -прототипа. Однако при алгебраическом суммировании напряжений первичных обмоток (как и вторичных) трансформатора получается выигрыш в максимальном напряжении, а следовательно, и мощности в Г 2 раз (417). При этом масса предлагаемого трансформатора больше массы...

Номер патента: 1174998

Опубликовано: 23.08.1985

Авторы: Баранников, Гладников, Голубев, Капустин

МПК: H01J 17/54

Метки: газоразрядный, термоэмиссионный, триод

...является повышение КПД прибора путем уменьшения энергозатрат на управление.Основой уменьшения энергозатрат является снижение величины сеточного 1 О тока при сохранении величины гасящего потенциала.На чертеже изображен предлагаемый триод,Триод содержит сетку, состоящую 15 издвух секций 1 и 2, разделенных электрическим изолятором 3 , накапливаемый катод 4 и анод 5, которые вместе с сеткой и керамическими кольцами 6 образуют замкнутый объем для плаз . мообраэующего газа (смесь паров С= дВа) .При подаче анодного напряжения разряд горит между катодом 4 и анодом 5 триода, проходя через отверстия сек ций 1 и 2 сетки. Подача отрицательного гасящего потенциала на одну из секций сетки вызывает рост ленгмюров. ского слоя в отверстиях этой...

Номер патента: 1119098

Опубликовано: 15.10.1984

Авторы: Баранников, Гладников, Капустин

МПК: H01J 17/56

Метки: вентиль, газоразрядный, сильноточный, управляемый

...элект одов, при котором из области разряда,область с нейтральным газом поступают ионы, а обратно (в областьразряда - нейтралы, что приводит кдополнительным потерям на ионизацию, 50Цель изобретения - увеличение КПДвентиля.Указанная цель достигается тем,что сильноточный газоразрядный управР ляемый вентиль, содержащий цилиндрической формы электроды - катод, аноди сетку, а также систему подачи рабочего тела, снабжен диэлектрически 098 1ми герметичными перегородками, установленными в межэлектродном зазорекатод - анод и выполненными в видеколец, разделяющих герметичные полости, при этом каждая из образованныхгерметичных полостей соединена с общей системой подачи рабочего тела.На чертеже представлен один извариантов выполнения вентиля.Вентиль...

Номер патента: 1119097

Опубликовано: 15.10.1984

Авторы: Баранников, Гладников, Капустин

МПК: H01J 17/56

Метки: вентиль, газоразрядный, сильноточный

...катоды 1, укрепленные на керамическихизоляторах 2, сетки 3 неразъемносоединены с сеточным радиатором 4 иприкрыты сверху экранами 5, находящимися под потенциалом сетки. Аноды 6выполнены как одно целое с аноднымфланцем, соединенным вакуумно плотночерез керамические кольца 7 с сеточным радиатором. Анодный фланец и радиатор образуют корпус прибора, заполненный плазмообразующим газом.Ток к катодам и их нагревателям 8подводится через гермовводы 9. Экраны5 сеток 3 служат для предотвращенияпробоя между катодом и анодным .фланцем. Установка катодов на дис-танционаторы обеспечивает малыеперетечки тепла между катодом и сеточным радиатором. Нагреватель катода может быть выполнен контактным,т.е. нагревающим катод теплопроводностью через тонкий...
