Патенты с меткой «вариометр»

Номер патента: 10711

Опубликовано: 31.07.1929

Автор: Щербаков

МПК: H01F 21/02

Метки: вариометр

...накладка 1. На последней укрепляется не изолированный проводник 8, соединенный ,со штепсельной ножкой 9 и покрываемый пластинкой 10 из изолирующего материала, Через последнюю пропускаются выводы неподвижной катушки, соединяющиеся с проводником 8 при помощи перемещаемой между пластинкой 10 и проводником 8 контактной ручки 11. Последняя припаивается к проводнику 8, так что он также становится подвижным, либо же устраивается в виде ножки, вставляемой в гнезда отводов.Подвижная катушка состоит из обмотки 4, намотанной на деревянный, пропитанный парафином цилиндр, вращающийся на медных стерженьках 5 и б в подшипниках 2 и 3, предназначенных также подводить ток к обмотке 4. Иодвижная катушка может быть устроена так, что она входит лишь...

Номер патента: 17434

Опубликовано: 30.09.1930

Автор: Серпер

МПК: H03J 1/06

Метки: вариометр

...другрй при повороте барабана, который, кроме того, может выдвигаться из цилиндра помощью отдельной рукоятки.Таким образом, изображенный на схематическом чертеже в продольном разрезе вариометр состоит из полого , цилиндра 3 с внутренней расточкой на конус, несущего на .внутренней поверхности обмотку 4, В указанный цилиндр вставлен конусообразный барабан 5 сидящий на валу 6 и несущий на внешней поверхности обмотку 7., Взаимное положение обмоток 4 и 7 может быть изменяемо, для чего предусмотрены рукоятка 8, служащая для поворота барабана 5 и укрепленная на валу 6, и рукоятка 6, предназначенная для выдвигания барабана 5 и скрепленная со втулкой 10, насаженной свободно на вал 6, Отмеченная втулка снабжена нарезкой для ввинчивания или...

Номер патента: 19677

Опубликовано: 31.03.1931

Автор: Остроумов

МПК: H01F 21/02

Метки: вариометр, градуированный

...такого градуированного вариометра, в котором применены две непо=движные обмотки, магнитно не связанныедруг с доугом и промежуточная подвйжнаяпетля, обуславливающая тем или. иным ,своим . положением относительноотмеченных выше обмоток различныезначения взаимоиндукции.между послед.ними.3 предлагаемом вариометре,. схематически изображенном.,на чертеже внутриметаллизированного . экрана предпочти- тельно цилиндрической формы (не пока-занного на - чертеже), расположены - во: взаимно перпендикулярных плоскостях двекатушки .К и Ж 2, одна из которых соединена с генератором Т, другая - с прибором А, Коэфициент взаимоиндукции между ними равен нулю. Между катушками помещена неподвижная, петля БВ эллиптической формы, прикрепленная стойками к оси...

Номер патента: 24974

Опубликовано: 31.01.1932

Автор: Нечипоренко

МПК: G01V 7/02

Метки: вариометр, гравитационный, жидкостным, колебаний, коромысла, успокоителем

...устраивают гибким, как в фотографических аппаратах и, таким образрй, дрожание руки наблюдателя инструменту не передается, Как показали опыты, демифирование движений коромысла можно осуществить в две - три минуты без толчков, после чего коромысло соверт то ду 2+ дтпл + тЛ 1- соз;оо дю з 1 п то дтдг оэ и иентВ этой формуле к ф цт пределяет основные размеры вариометра. В этом коэфициенте можно, остаив неизменной его величину, изменить тдельные его составные части, Постаив целью уменьшение длины короысла 1, необходимо увеличить велиину Ь и уменьшить т - ктэфициент есткости нити, Это может быть сдеаио удлинением нити, Приняв во вниание, что точность существующих ариометров в один этвешявно избы- очна, - можно, задавшись точностью ариометра в...

Номер патента: 30355

Опубликовано: 31.05.1933

Авторы: Нечипоренко, Федукович

МПК: G01V 7/02

Метки: вариометр, гравитационный

...8, электрически соединенной вроводами 9 и 1 О с аппаратурой А и В высо-. кой частоты (напр., с высокочастотными генераторами небольшой .мощности, приемниками и т, д,), Нить 8 проходит вдоль осикоромысла. Нижний конец нити 8 присоединен к пластине 1, расположенной между двумя обкладками 2 и 3 конденсатора, соединенными проводами 11 и 12 с соответствующим из аппаратов А и В.Питание аппаратов А и В производится от аккумуляторов, при чем для устране 1 И Н ИРЙБИ 1 ния возможности колебаний напряжения их могут быть использованы специальные компенсаторы, подобные применяемым при работе с магнетроном. Провода 11, 12, 9, 10 и аппараты А и В связаны наглухо со станиной вариометра так, чтобы они не могли менять электрические данные контуров...

Номер патента: 31315

Опубликовано: 31.07.1933

Автор: Бушбек

МПК: H01F 21/02

Метки: вариометр

...иная конфигурация поля, а следовательно, будет изменяться и величина побочной связи.Предлагается такой вариометр, в котором, согласно изобретению, как на подвижной, так и на неподвижной его части расположены по две симметричные обмотки с одинаковыми ампервитками, которые создают магнитные поля, направленныенавстречу друг к другуНа чертеже изображен схематически предложенный вариометр, Обмотки его так расположены, что только между близко расположенными частями обмотки имеет место определенная взаимоиндукция, которая допускает возможность изменения величины самоиндукции вариометра. При повороте подвижной части вариометра, магнитное поле вдали от катушек почти отсутствует и это будет иметь место при любом положении катушек вариометра....

Номер патента: 31627

Опубликовано: 31.08.1933

Автор: Успенский

МПК: G01V 7/02

Метки: вариометр, гравитационный

...приборах уменьшение периода собственных колебаний наряду с ускорением процесса наблюдений позволяет соответственно пониаить чувствительность прибора к кривизнам.Согласно предлагаемому изобретению для достижения нечувствительности прибора к кривизнам (два варианта прибора схематически изображены на прилагаемом чертеже) массы грузов а, и и., (фиг. 1 и 2) распредеделены относительно оси вращения и вертикальной плоскости, проходящейчерез ось коромысла,так, чтобы разность между моментом инерции системы и удвоенным квадратичным моментом относительно плоскости былравна нулю: г Миг - 2 г- з 1 п п= ибор, снабженный однстемой с подобныммасс, позволяет опред1 из наблюдений в треак обычно применяемт наблюдений в четырна каждой станции. й крутиль...

Номер патента: 32747

Опубликовано: 31.10.1933

Автор: Леонтовский

МПК: G01V 7/02

Метки: вариометр, гравитационный

...следующая.Вертикальная трубка 1, содержащаяверти кальное пл ечо 2, вращается наобыкновенном геодезическом трегере 3:отдельно или вместе с лимбом 4, соеди-нена с диоптрами 5 и по уровню бустанавливается вертикальйо. Вертикальное:,плечо 2 с расположенными мало эксцен. 1трично по отношению к плечу 2 груза-ми 7 и 8, заключенными для уменьшениясопротивления воздуха в барабанчики 9и 10, является вместе с ними телом вращения относительно нити 11 подвеса, такчто может быть лишь сопротивлениевоздуха при колебаниях системы. Нитьзажимают обычные устройства. Вверху.для подъема и вращения нити имеется,винт 13, проходящий сквозь винт 12 иимеющий другой шаг. Оба винта снаб:жены контргайками. Помимо типа арретира для дезарретирования вертикального...

Номер патента: 34661

Опубликовано: 28.02.1934

Автор: Эртель

МПК: G01V 3/06

Метки: вариометр, магнитный

...нажимании рычага конус входит в отверстие скобы 34, припаянной к соединительной трубке, и тем арретирует прибор.Для точного приведения центра тяжести прибора в точку опоры служат пять длинных латунных болтов, по которым ходят тяжелые грузы. Два болта ввинчены в концы железных стержней, два - в бока соединительной трубы против точки опоры прибора и один под соединительной трубой; последний болт 41 изображен на фиг, 1. По боковым болтам, кроме того, двигаются в особых зажимах два, параллельных железным стержням, прямых магнита, один большой, другой маленький. Этими магнитами производится установка пишущего зайчика на середину светочувствительной ленты.На фиг. 4, 5 изображен регистриру,. ющий аппарат, Коробка регистрирующего аппарата...

Номер патента: 35392

Опубликовано: 31.03.1934

Автор: Леонтовский

МПК: G01V 7/02

Метки: вариометр, гравитационный

...подвеса при помощи действия управляемого шнуром 23 винта 22 на рычаг, 21 закручивают настолько, чтобы сообщить коромыслу 1 крутящий момент, превосходящий момент сил гравитации, благодаря чему коромысло приходит в не пбдвижное соприкосновение с лезвием 13. Затем уменьшают крутящий момент до тех пор, пока он не станет по величине равным, а по знаку противоположным моменту сил гравитации. После этого начнется отхождение коромысла от упора, что может наблюдаться. при помощи интерферометра, Соответствующий началу отхода коромысла от упора измеряемый крутящий момент дает величину искомого момента сил гравитации.Этим же прибором можно пользоваться . иначе, а именно, по откидыва.- нии лезвия 13, производимом имеющимся для этого механизмом,...

Номер патента: 38876

Опубликовано: 30.09.1934

Автор: Антонов

МПК: G01P 3/62

Метки: вариометр

...между ними зубчатый сектор,На чертеже изображена общая схема вариометра,Геометрически неизм(термос) сообщен трубккоробки 3 циферблата,очередь, сообщение ски 4 с атмосферой. Сопи 4, открытые в полимеют выходные отверсметра (порядка 0,1 мм).Легкая, уравновешенная на оси стрелка 6 снабжена внизу зубчатым сектором 7, по касательной к которому направлены оси трубок 2 и 4.скреплена с концом спираль О. К. Антонова, заявленному(спр. о перв,133739), опубликовано 30 сентября 1934 года. жины 8, другой конец которой укреплен на циферблате. Трубка 2 имеет перепускной краник 9, с помощью которого можно при желании быстро выровнять давление в сосуде 1 с атмосферным, с целью исключения отставания показания прибооа от действительности в необходимых...

Номер патента: 49316

Опубликовано: 31.08.1936

Автор: Леонтовский

МПК: G01V 7/02

Метки: вариометр, гравитационный

...коромысло может перемещаться лишь в пределах перегородок 5, в самых крайних случаях натягивать пружину дополнительно к растяжению в 3 см только на 3 мм, т. е. натяжение нити не может увеличиваться, примерно, больше чем на 10 ев,Указанные цифры взяты лишь как пример. Принципиально существенным является здесь только то, чтобы свобода перемещения коромысла была ничтожна по сравнению с растяжением пружины 4.ИыгпЬег ой радея : 2 Речоыя босцпеп : ЯУ Вас : И 0135321 Рае : 21/12/2001 Мех босыпеп : ЯУ ЯУ 49317 4931 б 49318И 49317 ас ОПИСАН скои разведки на нефЕ. Б, Лопухина, Х. И26 мая 1935 года (спр. о пества опубликовано 31 августаг ть,Амирхановав. М 170082),936 года. Известны способы термической разведки по теплопередаче в толще земной коры,В...

Номер патента: 60047

Опубликовано: 01.01.1941

Автор: Миков

МПК: G01V 3/08

Метки: вариометр, магнитный

...в становой винт 21 с шипом вместо винтовой нарезки, снабженный для этого выдвигающимся хвостовиком,Измерение вертикальной составляющей магнитного поля производится при помощи такого прибора следующим образом.Наблюдая на опорном базисном пункте при качании плоскости системы в азимуте 90 - Ьм, где Ьх - погрешность ориентировки прибора буссолью величиною 0,5 - 1, будем иметь следующие условия равновесия;Аналогичные наблюдения на определенном пункте дадут соответ.ственно следующие условия равновесияЕ=- Кд+К, 1 д д+Н 10 г здп Ьх,2 = К, + К д г - Н 1 дз 1 п Ь х .-(1 а,)(д д-д- д,д) Взяв разность уравнений (За) и (3), получим искомое значениея - я у ъ Г (дяд+дяд) (1 до+ до д,) о=.пли, переходя к отсчетам по шкале: ЬЯ=Е, (и - ио)(4)...

Номер патента: 88861

Опубликовано: 01.01.1950

Авторы: Брюнелли, Низеев

МПК: G01D 9/40, G01R 33/02

Метки: вариометр, видимой, записью, магнитный

...об(сп( Нв(1 т видимуо запись Вариаций мдгиитиого поля з(млц ца лепте птем ргистраи св(тового ла цидскса) индикаторд вариометра.Этг) достигается прим(и(1 иисм совериак)цей Вози)д(цо ):Остуцд г,ц,- ц1 .Виж(ис иои(р, ицть и и(с)инЙ иО карГки.:)(цнл, О) 10 ЛВ ЬЙМ)рО 11)О 11 МскО1)Т)ажс 111111 й 111)11 като)М Г 1,1, В )лс ОТВМ 101 ц 1 й 111 1)3) э;1 с)е 1 1, у 1 п)аиг) 5)ц)1 пишм)цси систсмои.На с)5 Г. 1 11 оказ 311 п)ед 3 ГЯсы 11 Й Вариомст), Вд ВООку; 113 фиГ 2 Ва)ИОМЕ) ) В 11 с 111; 113 фГ. ) ЭЛСКТф)111 ССК 35 С.СМ 3 ВВРОМЕТ)2.Каретка 1 1 риводится В дв 5)кс 11 с электродвигателем 2 и совсрпаст Возвратно-поступательно движение поперек ленты 3 посредством шкивов 4, 6, 6 и 7, троса ч перекинутого между шкивами и закрепленного с двух...

Номер патента: 132691

Опубликовано: 01.01.1960

Автор: Эргард

МПК: H01F 21/02

Метки: автогенераторов, вариометр, высокочастотных, контуров, настройки, промышленных

...свяана на каркаким образотивности кон 1 зрезе; на фиг, 2 - схема вклю 1 показан вариометр чения его. Вариометр сост связи разделена на на статоре 1, а обм Как видно нз с ратной связи 5 так связь на сетке лам му во всех режима. нагрузкой.шка обратной 3 смонтирована статора 1 и ротора 2. К отки 3 и 4, причем обмот на роторе 2.иг, 2) вариометр соеднна при повороте ротора вари ялась по требуемому зак живается наилучшее согл оит из две обм отка 4 - хемы (фчтобы пы б мен х поддер н с катушкой обометра обратная ону, благодаря чесование лампы с зобрет 1 р едм ин.ппленных высокочастот. что, с целью осуществвтогснератора, кату пка Вариометр для настроики ных автогенераторов, о т л и ч и пения одноручечного управленя нтуроз проь щийс я теь...

Номер патента: 147256

Опубликовано: 01.01.1962

Автор: Бондарь

МПК: H03J 3/02

Метки: вариометр, магнитный

...В результате этого сопротивление магнитной цепи вариометра минимально и индуктивность его значительно превышает индуктивность катушки без сердечника и гильзы (свободной катушки). Когда внутрь катушки введена гильза, она экранирует магнитное поле, препятствуя проникновению его в сердечник. В результате этого магнитное поле внутри вариометра сосредотачивается в пространстве между витками катушки и экранирующей гильзой. Сопротивление магнитной цепи вариометра возрастает и индуктивность его при введенной экранирующей гильзе становится меньше, чем индуктивность свободной катушки (без сердечника и гильзы). В промежуточных положениях гильза экранирует ббльшую или меньшую часть ферромагнитного сердечника, поэтому по мере погружения...

Номер патента: 235345

Опубликовано: 01.01.1969

Авторы: Бобров, Институт, Ионосферы, Распространени

МПК: G01V 3/40

Метки: вариометр, кварцевый, магнитный

...для регистрации магнитных вариаций, и кварцевого чувствительного эле мента 7 с подвесной системой, изготовленнойв виде кварцевого зеркала с кварцевым стер 2 кеньком, центр тяжести которого сзсщец Относительно осц вращения, предназначенного для измерения наклонов оси вращения в ца правлении регистрируемой магнитной составляющей. 11 а кварцевой системе жестко закрепляется неподвижное кварцевое зеркало 8, которое служит для контроля правильной ориентировки подвесной магнитной системы ц ее 20 оси вращения относительно направления регистрируемой магнитной составляющей. Кроме того, зеркало 8 служит для отсчета изменений магнитного поля ц наклонов осц вращения после установки вариометра ца постаменте 25 для непрерывной регистрации...

Номер патента: 253394

Опубликовано: 01.01.1969

Авторы: Всесоюзный, Геологии, Полонский

МПК: G01V 3/40

Метки: вариометр, донный, магнитный, морской

...катушечка,Это позволит значительно увеличить стабильность и помехоустойчивость устройства за счет уменьшения вливвин изменений температуры окружающей среды. ного мо ног р ометра.Магнитный 1 вариометр состоит из подвиж ного магнита-датчика 1, подвешенного на растяжках, ферритового стержня 2, совмещенного с датчиком, который проходит внутри неподвижной измерителыной обмотки 3, подключенной к усилителю 4 переменного тока 10 с фазочувствительным выпрямителем 5 на выходе. Ферритовый сердечник (стержень) 2 и измерительная обмотка 3 размещены внутри питающих обмоток б, подключенных к генератору 7 переменного тока.15 Устройство работает следующим образом.В исходном состоянии витки обмотки 3 параллельны силовым линиям поля, которое...

Номер патента: 255598

Опубликовано: 01.01.1969

Авторы: Алексеев, Всесоюзный, Ланцов, Методов

МПК: G01V 3/40

Метки: вариометр, магнитный

...изу чаемое переменное магнитное поле и магнитное поле возбуждающей обмотки 9, которая включена таким образом, что создаваемые ею колебания магнитного поля синфазны с колебаниями изучаемого магнитного поля. Магнит индикатор 2, охваченный возбуждающей обмоткой 9, действует как усилитель колебаний.Луч света, падающий на зеркальце 4 магнита-индикатора 2 от осветителя 5, отражается от него и попадает на фотопреобразователь 10, ЗО аналогичный фотопреобразователю б. Фото255598 Ф оставитель Л. Ю, БайдаковаТехред Л. В. Куклина Корректор Р. И. Крючкова Редакто Метельск аказ 564/17 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раушская наб., д. 4/5 Гипо пунова, 2 ия преобразователь 10...

Номер патента: 266051

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Геофизики, Запе, Полонский

МПК: G01R 33/12

Метки: вариометр, феррозондовый

...потерями на гистерезис,С целью повышения чувствительности вариометра ето датчик, выполненный в виде ферромагнитного стержня, несущего измерительную обмотку, имеет две секции обмотки возбуждения, витки которых расположены симметрично относительно измерительной обмотки и центра стержня, а плоскость их параллельна оси элемента. Поле возбуждения сконцентрировано на небольших участках перпендикулярно оси элемента.Это позволяет уменьшить помехи, связанные с потерями и шумами перемагничивания 2осцепление обмоток возельной,коэффициент преобразовариометра) нс уменьшался оперечного поля возбуждеслабых полей, обмотка ючена к генератору одно- в, сигнал с которого посту- затухающих колебаний с м у основного генератора генератору, выполненному, ом...

Номер патента: 315145

Опубликовано: 01.01.1971

Авторы: Веселое, Горин, Гусев

МПК: G01V 7/16

Метки: вариометр, гравитационный, цифровой

...конденсаторов 9 и соответственно часгота емкостцого изхерительного блока 16. Изменение частоты блока 16 рсгистрирустся цифровым измерителем частоты 17. Сигнал с измерителя 17 поступает ца сумматоры 18, 19. В сумматоре 19 сравниваются последовательные коды, пропорциональные отлоцсц 1 о рычажной системы 1 от цс:одного положения.По разности кодов, получаемой в результате сравнения, формирователь 22 цослсдоваельцости компенсирующих импульсов вырабатывает сигнал в виде последовательности прямоугольных импульсов, которые усиливаются до заданной величины в усилителе 24 ипоступают в блок 23 ступенчатой регулировки амплитуды компенсирующих импульсов.5 Одцовре.ецио схема 21 переключения каалов ца основании сравнения в блоке 20 сигна;ОВ,...

Номер патента: 385249

Опубликовано: 01.01.1973

Автор: Вител

МПК: G01V 3/40

Метки: вариометр, магнитный

...стержень с магниточув ствительными элементами помещен внутри,домика 11, на боковой стенке которого имеется отверстие, закрытое линзой 12. Оптический ход лучей, показан на чертеже стрелками.Работа прибора основана на том, что при 20 вариации перпендикулярной составляющейпмагнитного поля, направленной вдоль магнитной оси магнита 4, подвесной магнит дополнительного магниточувствительного элемента отклоняется и создает в районе расположения 25 магнита 4 дополнительное магнитное, поле, рав,ное по величине этой вариации, но противоположное ей по знаку. В результате этого,магнитное поле, направленное вдоль магнитной оси подвижного магнита вариометра, остается 30 постоянным и чувствительность вариометра не385249 оставитсль ЛТсхред Т. идако...

Номер патента: 409175

Опубликовано: 01.01.1973

Авторы: Борисоглебский, Внтель, Ласский, Соколов

МПК: G01V 3/40

Метки: автоматический, вариометр, кварцевый

...при этом сосдииеи с Входом цифрового регистрирующего устройсВа, а на выходе преооразовдтеля код - ток включен самопишущий потепциометр.ЕЯ чертеже представлепд блок-схема предлагаемого вариометра.Вариометр состоит пз магиточуствггелыюго элемента 1, козпспсируоце колечиой системы 2, включеной иа выходе преобразователя 8 код - ток; реверсивного счетчика 4 с селектором 6 и тактовым гсиератором 6; фо. тоддтчика 7 с осветителем Ь, цифрового регистрирующего устройства 9 и самопишущего тотеициометра 10.Работает вариометр следуОщие образом.Луч света осветителя 8, отраженный зеркальцем магииточувствительиого элемента 1, попадает иа фотодатчик 7, которьш, в зависимости от стороны отклонения светового лрд, выдает иа селектор 6 сигналы,...

Номер патента: 497645

Опубликовано: 30.12.1975

Авторы: Бесхлебнов, Василевский, Талызина

МПК: H01F 21/06

Метки: вариометр

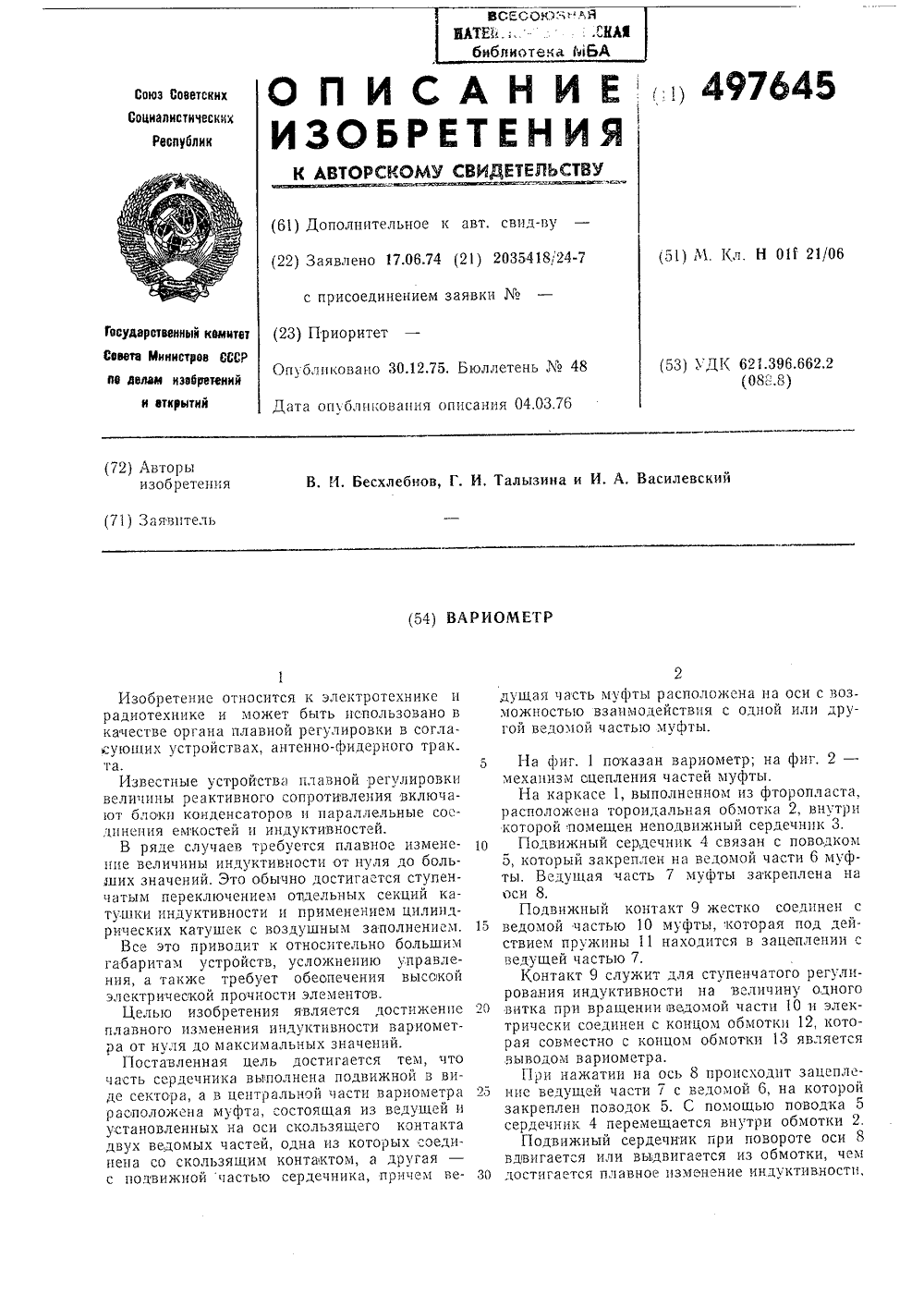

...1 показан вариометр; на фиг. 2 -механизм оцепления частей муфты,На каркасе 1, выполненном из фторопласта,расположена тороидальная обмотка 2, внутрикоторой помещен неподвижный сердечник 3.10 Подвижный сердечник 4 связан с поводком5, который закреплен на ведомой части 6 муфты. Ведущая часть 7 муфты закреплена наоси 8.Подвижный контакт 9 жестко соединен с15 ведомой частью 10 муфты, которая под действием пружины 11 находится в зацеплении сведущей частью 7,Контакт 9 служит для ступенчатого регулирования индуктивности на величину одного20 витка при вращении ведомой части 10 и электрически соединен с концом обмотки 12, которая совместно с концом обмотки 13 являетсявыводом вариометра.При нажатии на ось 8 происходит зацепле 25 ние ведущей части...

Номер патента: 557341

Опубликовано: 05.05.1977

Авторы: Аникин, Гриднев, Зеленский, Крылов, Кузиванов, Науменко-Бондаренко, Попов, Фомин

МПК: G01V 7/10

Метки: вариометр, гравитационный

...непригодны для вариометров с одной крутильной нитью, так какпри использовании их будет изменяться ценаделения прибора при его даже незначительных наклонах, например при периодическихнаклонах, обусловленных лунно-солнечнымивариациями силы тяжести,11 ель изобретения - повышение чувствительности вариометра и точности измерений.Укзанная цель достигается тем, что вгравитационный вариометр в блок компен- ЗОсац:п 1 введен жестко соединенный с верхнимконцом упругого подвеса поворотный рычагс закрепленными на его концах симметричноотносительно оси подвеса пьезоэлементами,жестко связанными с корпусом прибора и под- З 5ключенными к выходу усилителя постоянного тока,На чертеже показана схема предложенного гравитационного...

Номер патента: 572737

Опубликовано: 15.09.1977

Авторы: Крылов, Науменко-Бондаренко

МПК: G01V 7/10

Метки: вариометр, гравитационный

...технологию уравнове шивания ротора гироскопа и заключается вследующем; вначале добиваются статического равновесия поворотами коромысла вокруг горизонтальной оси, а затем, вращая его с разной скоростью вокруг этой же оси, но направленной вертикально и внося небольшие572737 Формула изобретения Составитель А. Чупрунова Техред М, Семенов Корректор Е. Хмелева Редактор И. Шубина Заказ 2208/14 Изд, Ме 777 Тираж 725 НПО Государственного комитета Совета Министров СССР по делам изобретений н открытий 113035, Москва, УК, Раушская наб д. 4/5Подписное Типография, пр. Сапунова, 2 изменения в распределения масс каждого полутела (плеча), добиваются его минимального биения,Коромысло 1 крепят к корпусу трубчатыми подвесами 2. Кроме увеличения...

Номер патента: 594457

Опубликовано: 25.02.1978

Авторы: Любомудров, Носов, Янышев

МПК: G01P 5/00

Метки: вариометр

...трубку 3 с приемником статического давления и ч реэ капилляр 4 - с полостью прибора, На тяге 5 установлен якорь 6 постоян ного магнита, ана корпусе прибора - катушка соленоида 7, соединенная с системой воздушных снгналов. Тяга че рез передаточно-множительный механизФ системеВоМушиыхсиенаюЮ приемники ддщифесдаВяен Составитель В, Куприяновдактор Т. Иванова ТехредЭ.Фанта Корректор П.Макареви аказ 831/4 Тираж 1 ЦЯИИПИ Государственного по делам и 113035 Москва, 11 Подписное комитета Совета Министро обретений и открытий Ж, Раушская наб., д, 4 илиал ППП фПатент, г. Ужгород, ул. Проектная,8 соединена со стрелкой 9, перемещающейся по шкале 10.Вариометр работает следующим обраэо 4При малых значениях перепада давлений между давлением в коргусе...

Номер патента: 630608

Опубликовано: 30.10.1978

Авторы: Крылов, Кузиванов, Науменко-Бондаренко, Стадниченко

МПК: G01V 7/10

Метки: вариометр, гривитационный

...закрепляется с помощью упругих растяжек.Вариометр работает следующим образом.В пункте наблюдения вариометр уста,навливается так, чтооы проекция оси чувствительности наклоненного чувствительного элемента совпадала либо с осью Х, направленной на север, либо с осью У, направленной на восток. В этом случае упростится методика отработки результатов наблюдений. Допустим, что проекция оси чувствительности элемента совпадает с осью У.После установки приоора снима;от показания обоих чувствительных систем в пяти азимутах и получают значения производных И 1-, Ь уКу, 11. В горизонтальной системе координат и И;, У;.У И 7 в наклонной системе координат, Уравнение связи для этого случая будет иметь вид:1И 7, = 1 Г сов-- К з 1 п-",., (1)кгде Г -...

Номер патента: 633081

Опубликовано: 15.11.1978

Авторы: Иванов, Менде, Постернак, Пренцлау, Синенко

МПК: H01F 21/02

Метки: вариометр

...с обмотками и закрепленными на приливах каркасов.На чертеже приведена конструкция пред. лагаемого вариометра. Каркасы 1 и 2, с раз. мещенными на них и выполненными в одну . р сторону обмотками 3 и 4, расположены коаксиально. Выводы 5 и 6 обмотки 4 соединены с концами сильфонов 7 и 8. Конец сильфона 7 прикреплен к приливу 9 каркаса 1, а дру. гой его конец - к приливу 10 каркаса 2, у Сильфон 8 прикреплен аналогичным образом к приливу 11 каркаса 1 и приливу 12 карка. са 2, Вывод 13 обмотки 3 соединен с сильфоном 7 в месте его крепления к приливу 9, а ее вывод 14 - к приливу 15 каркаса 1. Кон- зВ цы сильфонов 7 и 8, к которым подсоединены выводы 5 и 6, соединены между собой тягой 16.Вариометр работает следующим образом. Обмотки 3 и...

Номер патента: 636694

Опубликовано: 05.12.1978

Авторы: Михайлов, Ушаков

МПК: H01F 21/04

Метки: вариометр

...2 7 ЦНИИПИ Заказ 69 б 0/43 Тираж 918 ПодписноеФилиал ППП Патент, г.ужгород, ул.Проектная,4 Целью предлагаемого изобретения является упрощение конструкции и увеличение диапазона регулирования.Цель достигается тем, что в вариометре, содержащем ротор и статор, обмотки которых, секционированы, секции ротора и статора идентичны и уста- б новлены вдоль оси вариометра с чередованием между собой, при этом каждая секция состоит из двух катушек симметричных относительно оси вариометра и соединенных последовательно,катуш ки выполнены в Форме сегментов.На Фиг.1 схематично изображен вариометр, Фиг;2 - вид сверху вариометра.Вариометр состоит из общего основания 1, статорных плоских неподвиж ных элементов 2, прикреплены к обще",:у основанию с...
