Трансформатор строчной развертки

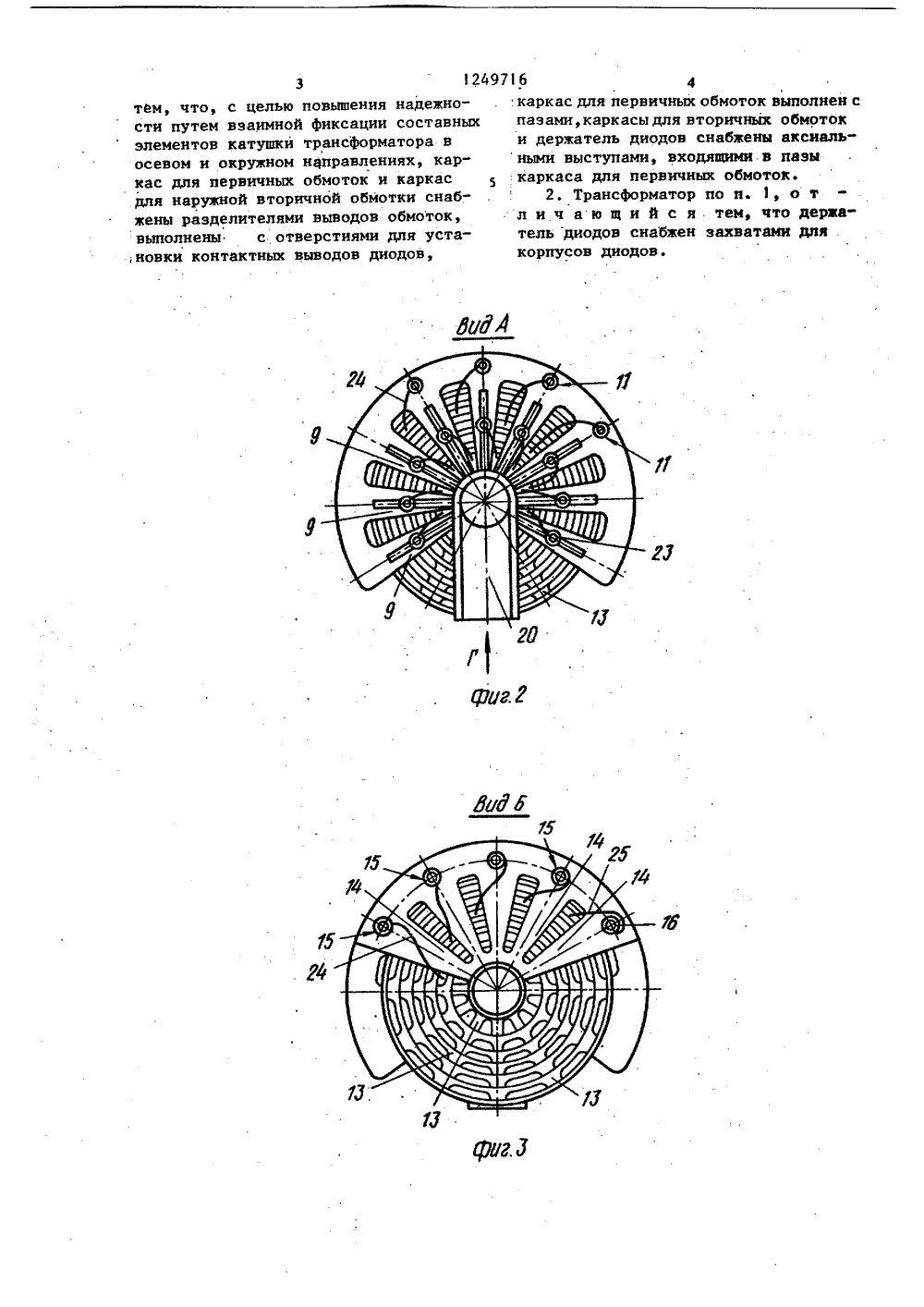

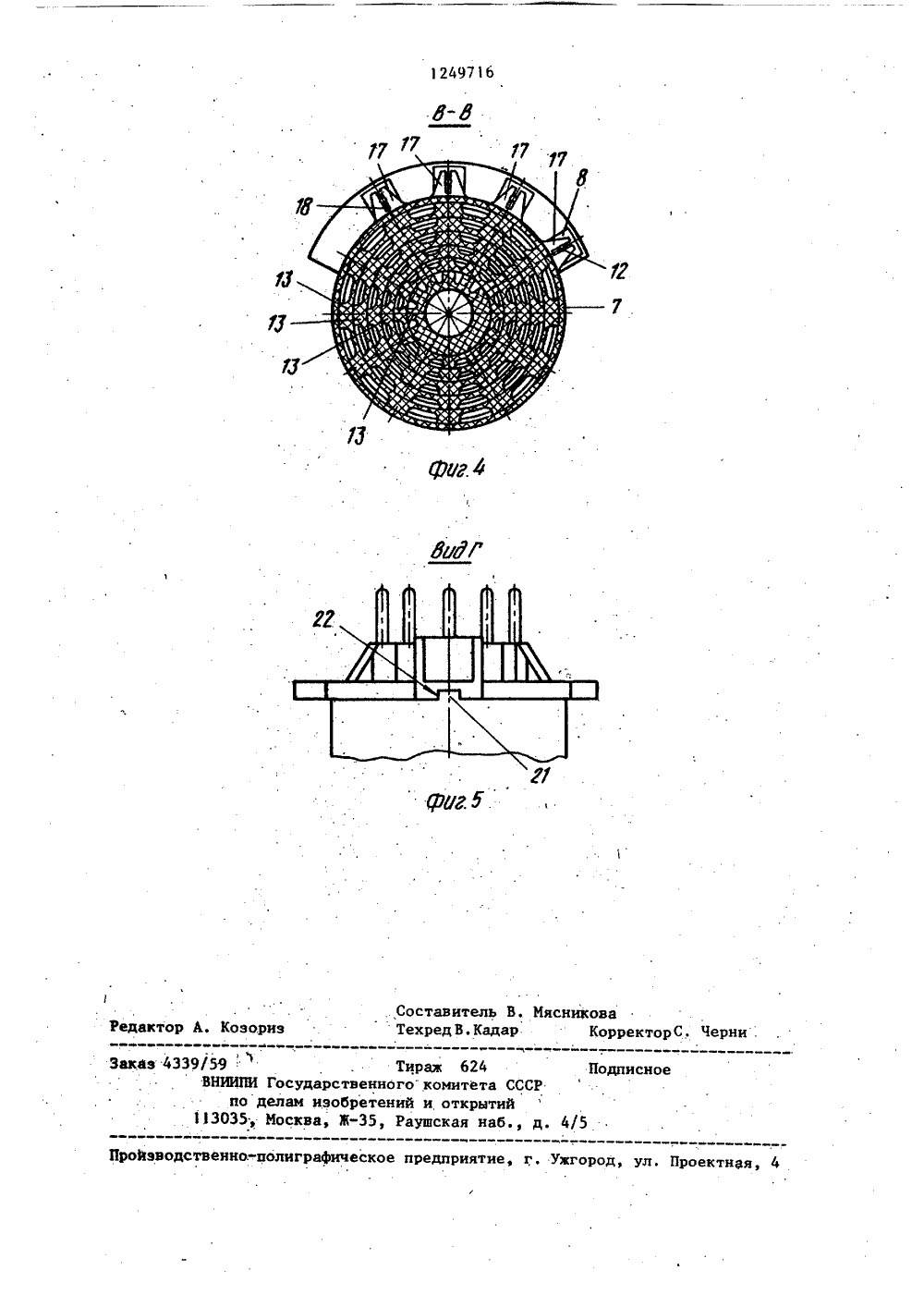

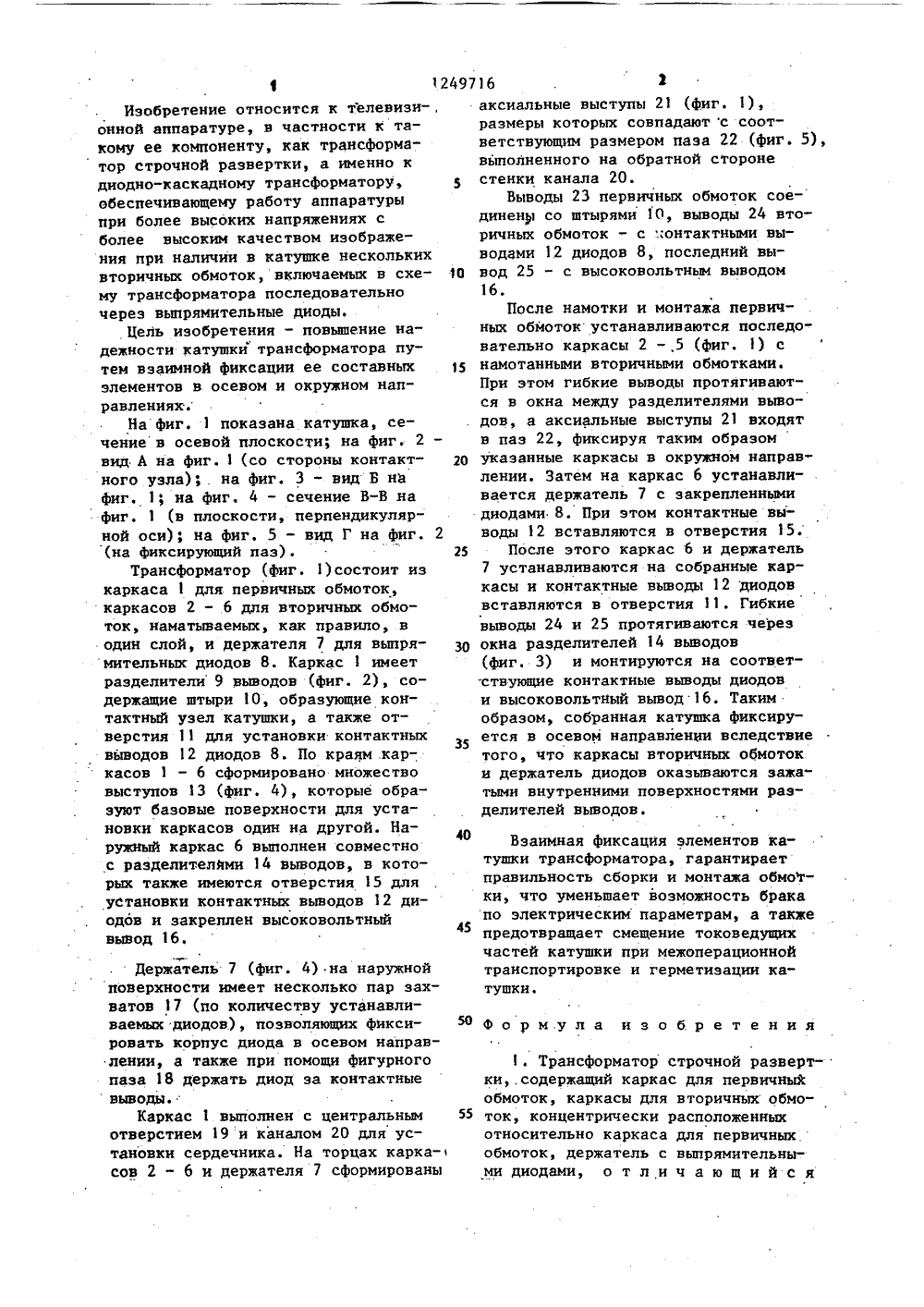

. ни ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ОПИСАНИЕ,(21) 3826831/24-07 (22) 18.12.84 (46) 07.08.86. Бюл (72).И. Г. Фридлян(53) 621.314,228(0 (56) Заявка ФРГ У кл. Н 04 Б 5/657,(54) ТРАНСФОРМАТОР СТРОЧНОЙ РАЗВЕРТКИ бретение относится к телей аппаратуре, в частности к го компоненту, как трансфоррочной развертки. Цель изобсостоит в повьппении надежтушки трансформатора путем й фиксации ее составных эле.осевом и окружном направлерансформатор состоит из кар,80,1249716 каса 1 для первичных обмоток, каркасов 2.; б для вторичных обмоток,держателя 7 длявыпрямительных диодов 8. Каркас 1 имеет разделителивыводов, а также отверстия 11 дляустановки контактных выводов 12 дио.дов 8. На торцах каркасов 2 - 6 идержателе 7 сформированы аксиальные выступы 21, входящие в пазы каркаса 1 для первичных обмоток. Взаимная фиксация элементов катушки гарантирует правильность сборьи и монтажа обмотки, что уменьшает возможность брака по электрическим параметрам, а также предотвращает сме-:щение токоведущих частей катушки примежоперационной транспортировке игерметизации катушки. 1 з.п. ф-лы,12497 15 20 225 30 35 Изобретение относится к телевизи-,онной аппаратуре, в частности к такому ее компоненту, как трансформатор строчной развертки, а именно кдиодно-каскадному трансформатору,обеспечивающему работу аппаратурыпри более высоких напряжениях сболее высоким качеством изображения при наличии в катушке несколькихвторичных обмоток,включаемых в схему трансформатора последовательночерез выпрямительные диоды.Цель изобретения - повышение надежности катушки трансформатора путем взаимной фиксации ее составныхэлементов в осевом и окружном направлениях.На фиг. 1 показана катушка, сечение в осевой плоскости; на фиг, 2 -вид А на фиг. 1 (со стороны контактного узла); на фиг. 3 - вид Б нафиг. 1; на фиг. 4 - сечение В-В нафиг. 1 (в плоскости, перпендикулярной оси); на фиг. 5 - вид Г на фиг,(на фиксирующий паз).Трансформатор (фиг. 1)состоит изкаркаса 1 для первичных обмоток,каркасов 2 - 6 для вторичных обмоток, наматываемых, как правило, водин слой, и держателя 7 для выпрямительных диодов 8. Каркас 1 имеетразделители 9 выводов (фиг. 2), содержащие штыри 10, образующие контактный узел катушки, а также отверстия 11 для установки контактныхвыводов 12 диодов 8. По краям .каркасов 1 - 6 сформировано множествовыступов 13 (фиг, 4), которые образуют базовые поверхности для установки каркасов один на другой. Наружный каркас 6 выполнен совместнос разделителями 14 выводов, в которых также имеются отверстия 15 дляустановки контактных выводов 12 диодов и закреплен высоковольтныйвывод 16,Держатель 7 (фиг. 4) на наружной поверхности имеет несколько пар захватов 17 (по количеству устанавливаемых диодов), позволяющих фикси ровать корпус диода в осевом направлении, а также при помощи фигурного паза 18 держать диод за контактные выводы,Каркас 1 выполнен с центральным 55 отверстием 19 и каналом 20 для установки сердечника. На торцах карка- сов 2 - 6 и держателя 7 сформированы 16 2аксиальные выступы 21 (фиг. 1), размеры которых совпадают с соответствующим размером паза 22 (фиг. 5), выполненного на обратной стороне стенки канала 20.Выводы 23 первичных обмоток соединены со штырями 10, выводы 24 вторичных обмоток - сонтактными выводами 1.2 диодов 8, последний вывод 25 - с высоковольтным выводом 16.После намотки и монтажа первичных обмоток устанавливаются последовательно каркасы 2 в ,5 (фиг. 1) с намотанными вторичными обмотками. При этом гибкие выводы протягиваются в окна между разделителями выводов, а аксиальные выступы 21 входят в паз 22, фиксируя таким образом указанные каркасы в окружном направлении. Затем на каркас 6 устанавливается держатель 7 с закрепленными диодами 8. При этом контактные выводы 12 вставляются в отверстия 15.После этого каркас 6 и держатель 7 устанавливаются на собранные каркасы и контактные выводы 12 диодов вставляются в отверстия 11. Гибкие выводы 24 и 25 протягиваются через окна разделителей 14 выводов (фиг. 3) и монтируются на соответ.ствующие контактные выводы диодов и высоковольтный вывод 16, Таким образом, собранная катушка фиксируется в осевом направлении вследствие того, что каркасы вторичных обмоток и держатель диодов оказываются зажа" тыми внутренними поверхностями разделителей выводов. Взаимная фиксация элементов катушки трансформатора, гарантирает правильность сборки и монтажа обмотки, что уменьшает возможность брака по электрическим параметрам, а также предотвращает смещение токоведущих частей катушки при межоперационной транспортировке и герметизации катушки. Формула изобретения 1. Трансформатор строчной развертки,.содержащий каркас для первичных обмоток, каркасы для вторичных обмоток, концентрически расположенных относительно каркаса для первичных обмоток, держатель с выпрямительными диодами, о т л и ч а ю щ и й с ятем, что, с целью повышения надежности путем взаимной фиксации составныхэлементов катушки трансформатора восевом и окружном направлениях, каркас для первичных обмоток и каркасдля наружной вторичной обмотки снабжены разделителями выводов обмоток,выполнены с. отверстиями для уста,новки контактных выводов диодов,497164каркас для первичных обмоток выполнен спазами, каркасы для вторичных обмотоки держатель диодов снабжены аксиальными выступами, входящими в пазыкаркаса для первичных обмоток.2. Трансформатор по п. 1, о тл и ч а ю щ и й с я тем, что держатель диодов снабжен захватами для .корпусов диодов.. Составитель В. МясниковаРедактор А. Козориз ТехредВ.Кадар КорректорС, Черни. и 4/5 Производственно.-полиграфическое предприятие, г. ужгород, ул. Проект аказ 4339/59: ВНИИПИ Госуда по делам и. 13035, Москва
