Кутелев

Способ гофрирования листового материала

Загрузка...

Номер патента: 1814232

Опубликовано: 10.01.1996

Автор: Кутелев

МПК: B21D 13/00

Метки: гофрирования, листового

...одна против другой и взаимодействующих между собой систем 2 и 3 штамповочных инструментов, установленных соответственно на каретках 4 и 5, путем их последовательного перемещения во встречном направлении, для чего обрабатываемый лист 1 подают между системами 2 и 3 штамповочных инструментов и сближают их во встречном направлении. Заем пуансоном 6 углом шеврона, например у 1 = 90, осуществляют гибку одной стороны гофра, обе системы 2 и 3 штамповочных инструментов, установленных на каретках 4 и 5, перемещают вместе с зажатым между ними обрабатываемым листом 1, обеспечивая подачу на полшага шевронных гофров, отводя одну из систем штамповочных инструментов, например 3, от обрабатываемого листа 1, подают ее назад на шаг шевронного гофрэ,...

Способ определения состава смеси бета-излучающих нуклидов

Номер патента: 1811749

Опубликовано: 30.04.1994

Автор: Кутелев

МПК: G01T 1/167

Метки: бета-излучающих, нуклидов, смеси, состава

СПОСОБ ОПРЕДЕЛЕНИЯ СОСТАВА СМЕСИ БЕТА-ИЗЛУЧАЮЩИХ НУКЛИДОВ, заключающийся в определении для детектора излучения градуировочных коэффициентов к излучению отдельных нуклидов по ослаблению их бета-излучения в слоях поглотителей различной толщины как отношения зафиксированных детектором излучения скоростей счета с поглотителем и без него и сопоставлении с помощью уравнений таких же отношений, определенных для измеряемой смеси с одними и теми же поглотителями и известными градуировочными коэффициентами для отдельных нуклидов и их долями в этой смеси, в вычислении долей каждого нуклида в измеряемой смеси путем решения уравнений, отличающийся тем, что, с целью расширения функциональных возможностей за счет анализа бета-излучателей на фоне...

Рудничная взрывозащищенная трансформаторная подстанция

Загрузка...

Номер патента: 1830580

Опубликовано: 30.07.1993

Авторы: Кутелев, Макаров, Нагорный

МПК: H02B 13/00

Метки: взрывозащищенная, подстанция, рудничная, трансформаторная

...в цепи лампыиндикации 18 и контакт 23 в цепи катушки 5нулевоге расцепителя автоматическоговыключателя 2 замыкаются, а контакт55 22 катушки 6 независимого расцепителя размыкается. Нулевой 5 и независимый 6 расцепители воздействуют наавтоматический выключатель и происходит его отключение, Повторное включениеавтоматического выключателя 2 возможнотолько после замены вышедшего из строя конденсатора и нажатия кнопки 19 для де-, блокировки реле 17.Схема может быть выполнена упрощенно - непосредственным воздействием контактов реле тока 16 на катушки 5 и 6 автоматического выключателя 2. Мажет быть также дополнена сигнальными устройствами, указывающими на место и характер повреждения, а также устройствами, блокирующими включение автоматического...

Оптический проблесковый сигнализатор

Загрузка...

Номер патента: 1338674

Опубликовано: 07.03.1993

Авторы: Калошин, Кашаев, Коротков, Кутелев, Михеев, Солдаткин, Татур, Фадеев

МПК: G08B 5/38

Метки: оптический, проблесковый, сигнализатор

...нулевогоуглового полокения;2.в угловая скорость вращениялуча от лазерного источника3 излучения,,1 уч от лазерного источника 4 иэлу" чения будет зарегистрирован в момент времени С , причемлгде с - угловая скорость вращенияэтого луча,Время с между регистрацией лучейизмеряется приемным рехистрирухщимугтрпц тном 2, как величина Фл с 2 с."Угпоное местоположение движущегося Объекта н этом случае определяется) = 2Углоная скоростьзадана при конупргнанцц с болсвой степенью стабг 1,1, Уц и Является постоянной велинсцой ПО то, уг оное местоположение )1 ж,се г.;. 1 Об,Ркта прогОрционально ,тМЕНИ , КОТРОЕ ЦЭМРРЯЕтСЯ ПРИЕМ 1 м Г .ги.трируюп 1 цм устройством 2.:1 цаЧЕИСЕ ИЗМЕРЕННОЙ ВЕЛИЧИНЫ УГЛа с ныво)1 стся ца ципц:атор прямого реги ГгтрукШР 1...

Оптико-механическое сканирующее устройство

Загрузка...

Номер патента: 736772

Опубликовано: 07.12.1992

Авторы: Ахмадулин, Калошин, Комаров, Кутелев, Фадеев

МПК: G02B 26/10

Метки: оптико-механическое, сканирующее

...муфте,выход которого через усилитель подключен к электромагнитной муфте,На чертеже представлена констру предлагаемого устройства.Устройство содержит электромагнитную муфту 1, связанную. через редуктор 2 с мотором 3, На оси муфты жестко закреплено зеркало 4, Муфта 1 электрически связана с выходом усилителя 5, вход которого соединен с фоторезистором 6, Против фоторезистора 6 установлен осветитель 7, а между осветителем 7 и фоторезистором 6 установлен обтюратор 8 с вырезом. Обтюратор 8 связан механически с редуктором. Рядом с зеркалом 4 может быть установлено второе зеркало 9. На осях зеркал 4 и 9 выполнены шестерни 10, которые:находятся в зацеплении, К краям зеркал присоединены пружины 11.Устройство работает следующим образом. Мотор...

Способ сборки трансформатора

Загрузка...

Номер патента: 1756956

Опубликовано: 23.08.1992

Авторы: Кутелев, Нагорный

МПК: H01F 41/00

Метки: сборки, трансформатора

...и магнитопровода его стержнями вотверстия катушек, на фиг. 3 - монтаж активной части, смонтированной на крышке, ькожухе.Теплоотводящие элементы 1 (фиг, 1),выполйенные по форме и размерам в соотаетствйи с катушками 2 (фиг, 2) дйсковойчередующейся обмоткй трансформатора, иохлаждающие элементы 3 прикрепляют кплите 4 крышки трансформатора. На этойже плите 4 монтвруют кабельные коробки 5,содержащие крышки 6 и кабельныевводы 7,Теплообводящие элементы 1 прикрепляютк плите 4 с учетом последующего рэзмещения между ними катушек 2 обмоткй трансформатора, После размещения катушек 2между теплоотаодящими элементами 1обеспечивают соосность отверстий катушек2 и теплоотаодящих элементов 1, Производят сборку магнитопроводэ содержащегостержни 8 и ярма 9....

Приборная рама

Загрузка...

Номер патента: 1640491

Опубликовано: 07.04.1991

Авторы: Ковалев, Кутелев

МПК: F16M 11/04

Метки: приборная, рама

...для установки приборов и оснастки, Гравитационный груз выполнен в виде набора дисков. 4 з.п, ф-лы, 4 ил. нижнеи площадки не превышает внутренний диаметр кольцевой верхней площадки 3. Площадки 3 и 4 связаны междусобой гибкой тягой 6, расположенной по вертикальной оси симметрии рамы, На нижней площадке 4 закреплен набор гравитационных грузов 7, выполненных в виде дисков. На гибкой тяге 6 с растяжками 8 подвешены приборы 9, К нижним концам стоек 1 прикреплены подпятники 10, а сами стойки 1 и сраспорки 5 имеют отверстия 11 для установки фиксирующих штифтов(не показаны). На площадках 3 и 4 установлены крепежные скобы 12.Приборнащим образом.В транспортном положении раздвиж" ные телескопические стойки 1 и распорки 5 находятся в сложенном...

Трансформатор с дисковыми чередующимися обмотками

Загрузка...

Номер патента: 1615814

Опубликовано: 23.12.1990

Авторы: Кутелев, Нагорный

МПК: H01F 27/22

Метки: дисковыми, обмотками, трансформатор, чередующимися

...элементами 8 установлены дистанцирующие рейки 16. В зоне сопряжения дистанцирующих реек 16 с охлаждающими элементами 8 в них выполнены вырезы 17, внутренние контуры которых отстоят от реек на расстоянии, равном половине общей ширины внутренних прорезей 14, Охлаждающие элементы 8 выполнены из теплопроводящего немагнитного материала, например из алюминия,В процессе работы трансформатора по" тери, выделяемые в магнитопроводе и обмотках, приводят к нагреву активной части, Тепло передается к кожуху 1 и крышке 2 посредством охлаждающих элементов 8, конвекцией воздуха (фиг.4) и излучением.Конвекция воздуха в активной части осуществляется по теплоотводящим каналам(прорезям) 12-14, выполненным в охлаждающих элементах 8. Охлажденный воздух...

Датчик дыма

Загрузка...

Номер патента: 1434469

Опубликовано: 30.10.1988

Авторы: Елсуков, Коршунов, Кутелев

МПК: G08B 17/10

Метки: датчик, дыма

...схеме 4, свидетельствующего о наличии радиоактив.434469 форму. а изобретения При возникновении пожара в воздухе контролируемого помещения появляется дым, содержащий, например, ра. - диоактивные аэрозоли. Дым п 1 окачивается чеоез штуцер 7 ьтри штуцер 8. Появле фд ць 1 и иводитзагрязнению фильтра 1 и уменьшении фотонного иэлу . низ, ,по 1 адаюш. го Составитель В. ЛисовойТехред Л.Сердюкова Корректор , Решетник Редактор А, Маковская Заказ 5559/53 Тираж 558 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москве, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к технике предупреждения пожаров и может быть использовано для...

Система питания трансформатора с изолированной нейтралью с блоком защиты от перенапряжений

Загрузка...

Номер патента: 1427468

Опубликовано: 30.09.1988

Авторы: Грушко, Кутелев, Нагорный

МПК: H02H 9/04

Метки: блоком, защиты, изолированной, нейтралью, перенапряжений, питания, трансформатора

...с помощьюкоторого начала обмоток высшего напряжения трансформатора подключены кФазам питающей сети. Блок 3 защитыот перенапряжений состоит из конденсаторов 4, подключенных к концам обмоток 2 высшего напряжения трансформатора и соединенных в звезду с помощью второго 5 коммутационного аппарата (выключателя). Через контакты третьего 6 коммутационного аппарата(выключателя),концы обмоток 2 высшего напряжения трансформатора соединены в звезду,Устройство функционирует следующим образом.В отключенном состоянии трансформатора контакты всех коммутационныхаппаратов 1,5 и б разомкнуты.При включении трансформатора сначала замыкаются контакты первого коммутационного аппарата (разъединится)1. Затем включается второй коммутационный аппарат...

Взрывонепроницаемая оболочка для рудничных сухих трансформаторов

Загрузка...

Номер патента: 1403114

Опубликовано: 15.06.1988

Авторы: Грушко, Кольчак, Кутелев, Нагорный, Плетнев, Рузанов

МПК: H01F 27/08

Метки: взрывонепроницаемая, оболочка, рудничных, сухих, трансформаторов

...струи в горной выработке и излучением.Оболочка устанавливается в горной выработке таким образом, чтобы плоскость скоса нижних коннов труб была повернута в сторону воздействия вентиляционной струи. Скошенная плоскость верхнего отверстия повернута вдоль продольной оси оболочки согласно движению вентиляционной струи. Оболочка при установке ее в горной выработке обтекается струей движущегося воздуха и с боковых ее поверхностей тепло отводится при помощи вынужденной конвекции воздуха.Попадая в открытую полость нижнеЙ части трубы, струя затормаживается задней стенкой конца трубы 9 и останавливается, образуя В нижних частях труб полное давление. В верхних концах труб давление благодаря движению вентиляционной струи снижается, что приводит...

Рудничная взрывозащищенная трансформаторная подстанция

Загрузка...

Номер патента: 1247982

Опубликовано: 30.07.1986

Авторы: Грушко, Кольчак, Кошман, Кутелев, Москалев, Нагорный, Пархоменко, Петриченко, Плетнев

МПК: H02B 13/00

Метки: взрывозащищенная, подстанция, рудничная, трансформаторная

...- горизонтальнорядом друг с другом вдоль оболочки.ФВ местах прохождения через перегородки 2 оболочки 1 шинопровод 8жестко укреплен на разъемных проход 20 ных контактах 9,. Электрическая аппаратура подстанции присоединена к шинам при помощиштепсельных разъемов 10.В отсеке 3 распределительногоустройства высшего напряжения установлены высоковольтный автоматический выключатель 11, аппаратура 12максимально-токовой, газовой и тепло.вой защиты. В верхней части отсека30 закреплена кабельная коробка 13 скабельными вводами 14,В трансформаторной секции 4 установлен силовой понижающий трансформатор 15 с теплоотводящими элементами 16, жестко укрепленный на съемнойверхней крыше отсека, В отсеке 4также установлены высоковольтныйразъединитель 17 и...

Взрывозащищенный трансформатор

Загрузка...

Номер патента: 1246148

Опубликовано: 23.07.1986

Авторы: Грушко, Кольчак, Кутелев, Нагорный

МПК: H01F 27/08, H01F 27/34

Метки: взрывозащищенный, трансформатор

...и гофрами крышкии составляет 3-4 мм.Емкость обмоток на землю уменьшена, так как теплоотводящие элементы 5 не заземлены, Сопротивления 17составляют величину порядка 10 кОми служат для исключения накопленияемкостного заряда в теплоотводящихэлементах 5. Для повышения эффективности охлаждения кварцевый заполнитель исключен.Толщина стенок кожуха 11 трансформатора выбрана такой, чтобы выдержать давление при взрыве взрывоопасной смеси внутри кожуха трансформатора. Стенки гофр 13 крьппки 12 выполняются из стального листа меньшейтолщинытак как давление, взрыва на стенки гофр 13 меньше,При работе трансформатора при возникновении перенапряжений значения напряжений более равномерно прикладываются к катушкам 2 по длине обмотки, так как емкость...

Обмотка индукционного устройства

Загрузка...

Номер патента: 1173454

Опубликовано: 15.08.1985

Авторы: Грушко, Кутелев, Нагорный

МПК: H01F 27/36

Метки: индукционного, обмотка, устройства

...продольной емкости обмотки шайбы 9 соединены с первыми витками слоев катушки. Соединение мокатушки электрически соединены с первьм витком первого слоя. 4. Обмотка индукционного устройства по п. 1, о т л и ч а ю щ а я с я тем,что шайбы своими концами включеныпоследовательно в электрическую цепь обмотки между соседними слоями катушекжет выполняться различным образом.На фиг,2 ц, например, .первая шайба 9от начала катушки соединена соответ-.ственно с началом первого (наружного) витка 1 б первого (верхнего )слоя 2 катушки, вторая сверху шайба9 соединена с началом первого (внутреннего ) витка 17 второго слоя 3катушки, а третья сверху шайба 9соединена с началом первого (наружного ) нитка 18 третьего слоя 4 катушки. На фиг,2 5 все шайбы 9...

Трансформатор с дисковыми чередующимися обмотками

Загрузка...

Номер патента: 1121708

Опубликовано: 30.10.1984

Авторы: Грушко, Кольчак, Кутелев, Нагорный, Сердюк

МПК: H01F 27/22

Метки: дисковыми, обмотками, трансформатор, чередующимися

...содержит 25 активную часть, представляющую собой магнитопровод 1 с насаженными на его стержни 2 дисковыми чередующими обмотками, состоящими из отдельных катушек 3. Между катушками 3 раз-З 0 мещены внутренние плоские теплоотводящие элементы 4. Активная часть размещена в кожухе 5 трансформатора,содержащем крышку 6 с прикрепленными на ней внешними охлаждающими элементами 7 (ребрами). Свободные концы 8 внутренних теплоотводящих элементов 4 прикреплены к внутренней стороне крышки 6 кожуха 5. Ярма 9 магнитопровода 1 трансформатора стянуты при помощи ярмовых балок 10 и 11. Верхние ярмовые балки 10 своими полками прижаты к внутренней стороне крышки 6, На крышке 6 смонтированы кабельные коробки 12, содержащие ка бельные вводы 13, служащие...

Трансформатор с дисковыми чередующимися обмотками

Загрузка...

Номер патента: 1098043

Опубликовано: 15.06.1984

Авторы: Грушко, Кольчак, Кутелев, Нагорный

МПК: H01F 27/22

Метки: дисковыми, обмотками, трансформатор, чередующимися

...стержней - к ярмам магнитопровода.Цель изобретения - повышение эффективности охлаждения активной части трансформатора.Поставленная цель достигается тем, что в трансформаторе с дисковыми чередующими обмотками, содержащем размещенные в кожухе активную часть ввиде магнитопровода со стержнями, расположенными в одной горизонтальнойплоскости и насаженными на стержнидисковыми чередующимися обмотками,дистанцирующие рейки, расположенныемежду катушками обмоток и стержнямии прилегающие к поверхнос 1 и стержней, 10причем дистанцирующие рейки размещены диаметрально противоположно, теплоотводящие элементы, размЕщенные между катушками и представляющие собой1 каждый пару теплоотводящих пластин сразмещенными между ними тепловыми трубами,...

Взрывозащищенный трансформатор

Загрузка...

Номер патента: 1083242

Опубликовано: 30.03.1984

Авторы: Грушко, Кольчак, Кутелев, Нагорный

МПК: H01F 27/22

Метки: взрывозащищенный, трансформатор

...песком, что приводят кувеличению теплового сопротивлениямежду теплоотводящими элементамиактивной части и гофрами кожуха. Этоможет привести также к нарушениюизоляции обмоток. Использование ощюлок из ферромагнитных материаловприводит к увеличению добавочныхпотерь от полей рассеяния, применение же опилок из немагнитных материалов приводит к затруднению разделения их с песком при ремонтах и исключает применение песка и опилокв качестве заполнителей повторно.Попадание влаги в кожух трансформатора приводит к окислению опилок,они ржавеют, что в свою очередь ухудшает теплоотдачу и затрудняет демонтаж активной части,Цель изобретения - повышение эффективности охлаждения и снижение металлоемкости.Поставленная цель достигается тем, что во...

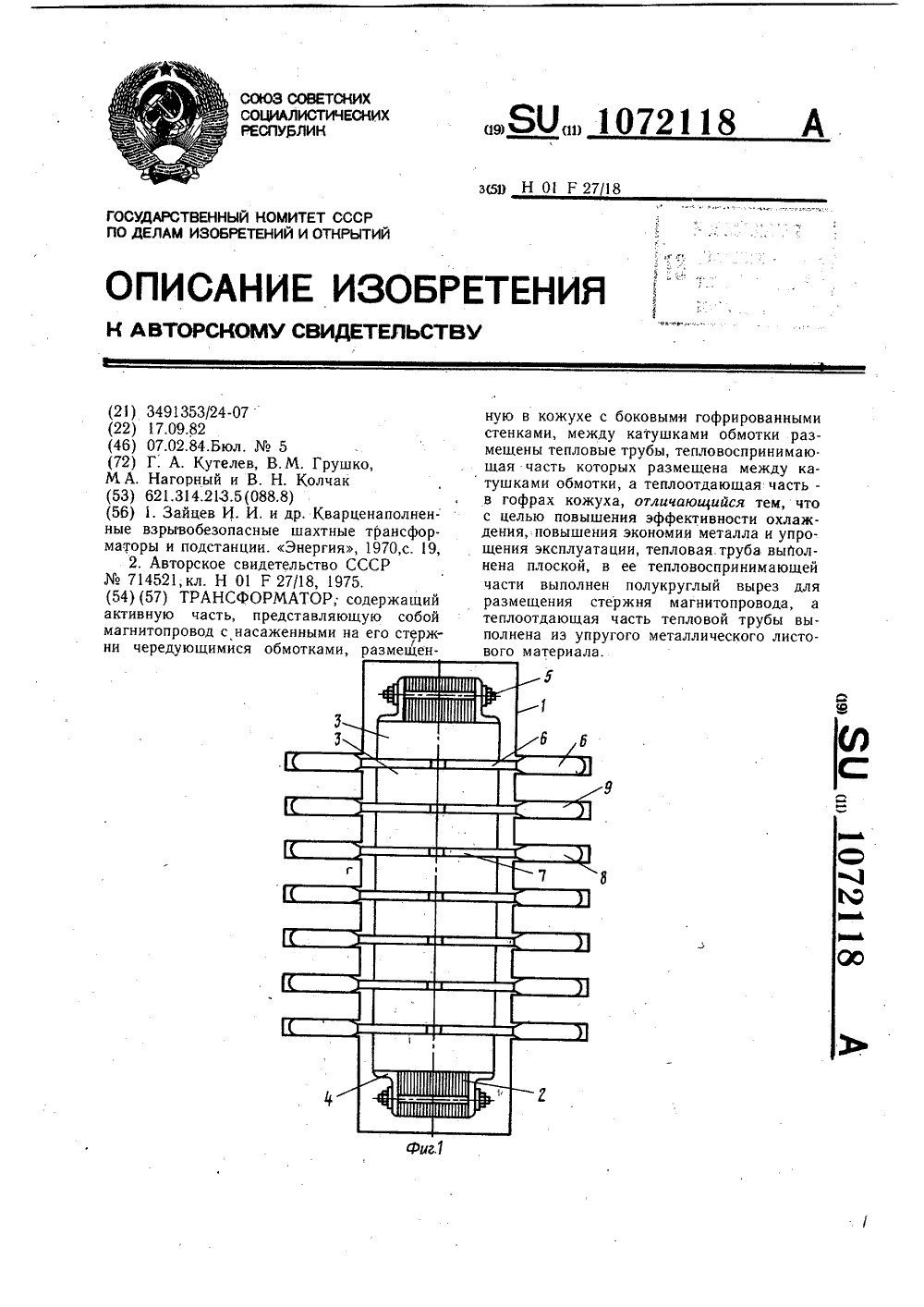

Трансформатор

Загрузка...

Номер патента: 1072118

Опубликовано: 07.02.1984

Авторы: Грушко, Кольчак, Кутелев, Нагорный

МПК: H01F 27/18

Метки: трансформатор

...монтажа и демонтажа,Поставленная цель достигается тем, чтов трансформаторе, содержащем активнуючасть, представляющую собой магнитопровод с насаженными на его стержни чередующимися обмотками, размешенную в кожухе с боковыми гофрированными стенками,между катушками обмотки размещены тепловые трубы, тепловоспринимаюшая часть25 которых размещена между катушками обмотки, а теплоотдающая часть - в гофрахкожуха, тепловая труба выполнена плоской, в ее тепловоспринимаюшей части выполнен полукруглый вырез для размеше 30ния стержня магнитопровода, а теплоотдающая часть выполнена из упругого металлического листового материала,Выполнение свободных (теплоотдающих) частей теплообменников упругимипозволяет свести к минимуму перепад температуры между...

Якорь кутелева

Загрузка...

Номер патента: 1055681

Опубликовано: 23.11.1983

Авторы: Курышев, Кутелев

МПК: B63B 21/26

Метки: кутелева, якорь

...стороны.Причем сквозные отверстия и штыри выполнены с сопрягакщимися коннчески" ми поверхностями.Кроме этого, сквозные отверстия для штырей выполнены по Форме двух соосных пересекающихся конусов, вершины которых направлены навстречу друг другу.На фиг. 1 изображен якорь, общий . вид, с частичным раэреэом 1 на фиг. 2- 35 то же, в случае его использования вкачестве фмертвого якоряф; на Фиг. 3 -. то же, содержащий два (или несколько) сегментов на одном веретене, причем верхние сегменты не имеют 40 штырей на Фиг. 4 - то же, содержащий несколько сегментов со штырями. Якорь состоит из шарового сегмента (сегментов)1,в,котором предусмотрены 45 сквозные отверстая 2 с устанавливаемыми в них штырями 3. В центральное отверстие 4 шарового...

Буйковая станция

Загрузка...

Номер патента: 1054191

Опубликовано: 15.11.1983

Авторы: Кутелев, Мялковский

МПК: B63B 21/52

Метки: буйковая, станция

...углубления якоря и второй поверхности буя, прилегающей к поверхности углубления якоря.На фиг. 1 схематически показано устройство, общий вид; на фиг, 2 - якорь с поплавком.Буйковая станция состоит из первого буя 1, троса 2 с укрепленными на нем измерительными приборами 3, второго буя 4, помещенного в углубление якоря 5, размыкателя 6 якоря и троса 7 для крепления сигнального буйка 8. Буй 4 имеет осевое цилиндрическое отверстие 9 и две сегментные поверхности 10 и 11, В якоре 5 выполнено углубление 12, в которое установлен буй 4. Крепление буя 4 к якорю 5 производится с помощью пироболта 13, подрываемого размыкателем 6, жестко. закрепленным в осевом отверстии 9 буя 4.Взаимодействие элементов буйковой стан ции происходит следующим образом.В...

Электрический ввод

Загрузка...

Номер патента: 1040531

Опубликовано: 07.09.1983

Авторы: Грушко, Крыжановский, Кутелев, Нагорный

МПК: H01B 17/26

Метки: ввод, электрический

...для взрывозащищенного электрооборудования, таккак затруднено обеспечение взрывозащиты между витком, изолятоРом и ферромагнитной стенкой, а также ее контрольв месте таких сопряжений.Цель изобретения - расширение функциональных возможностей путем использования ввода во взрывозащищенном оборудовании,Поставленная цель достигается тем,что в электрическом вводе через отверстия ферромагнитной стенки аппарата,содержащем установленные в отверстияхпроходные изоляторы с опорным фланцем,в центральных отверстиях которых установлены токопроводяшие шпильки, и короткозамкцутые витки, каждый иэ которыхпроходит через соседние отверстия, корОткозамкнутые витки выполнены в виде слояэлектропроводящего материала напримермеди, нанесенного на...

Способ заправки тепловых труб рабочим телом

Загрузка...

Номер патента: 1000698

Опубликовано: 28.02.1983

Авторы: Грушко, Кольчак, Кутелев, Нагорный

МПК: F25B 45/00, F28D 15/02

Метки: заправки, рабочим, телом, тепловых, труб

...фиг., 2 - остаток заготовки с рабочим теплом на фиг, 3вариант выполнения заготовки в видезмеевика.Способ реализуется следующим обра",зом.Вертикально расположенную общую заготовку 1 для нескольких тепловыхтруб заполняют жидким рабочим телом 2и вакуумируют путем нагрева по всейдлине до температуры кипения рабочеготела, например, путем пропусканияэлектрического тока, и вытеснениявоздуха парами рабочего тела. Посленего заготовку герметизируют и производят контроль качества. Затем заготовку 1 вновь нагревают по всейдлине до рабочей температуры, при З 0 которой все рабочее тело 2 переходитв парообраэное состояние, распределяясь по объему, и разделяют на отдельные трубы 3 требуемой длины с одновременной их герметизацией, например,пережимом и...

Электронный замок

Загрузка...

Номер патента: 972025

Опубликовано: 07.11.1982

Автор: Кутелев

МПК: E05B 49/00

Метки: замок, электронный

...идет на один из входов блока 16. Нулевым уровнем, поступающим с выхода логического блока 16, триггеры 7, 8 и 9 логического блока 3 устанавливаются в исходное состояние. Цикл работы завершается, и замок готов З 5 к следующему набору кода.Рассмотрим работу замка, когда набирается неправильный код.При нажатии кнопки, соответствующей второй цифре кода, срабатывает триггер 9, так как на входах логического элемента 6 присутствуют единичные логические уровни соответственно с единичного выхода триггера 7 и выхода логического элемента 4, вход которого находится под нулевым логическим уровнем в момент замыкания кноп ки дешифратора 1. При этом триггер 8 не срабатывает, так как отсутствует разрешающий единичный уровень, поступающий на вход...

Способ изготовления теплообменника для трансформаторов

Загрузка...

Номер патента: 956952

Опубликовано: 07.09.1982

Авторы: Грушко, Кольчак, Кутелев, Нагорный

МПК: B21D 53/06, F28D 15/02, H01F 27/18 ...

Метки: теплообменника, трансформаторов

...трубы 3, заправленные жидким теплоносителем 4, установлены в разъемную, форму 5 и б, служащую для формирования теплоотдающей части 1 теплообменника. Части формы 5 и б скреплены между собой болтами 7. Для изготовления теплообменника используется жидкий металл 8. Концы труб 3; свободные от Формы 5 и б, погружены в емкость 9, заполненную проточной водой 10.Изготовление теплообменника осуществляется следующим образом.Заправленные жидким теплоносителем 4 тепловые трубы 3 одним концом на 3/4 высоты помещают и плоскую разъемную Форму 5 и б, которую заливают жидким металлом 8, имеющим меньшую емпературу плавления, чем материал руб, с получением .части теплоотводящих пластин, а оставшуюся 1/4 часть труб охлаждают проточной водой 10...

Индикатор напряжения

Загрузка...

Номер патента: 714296

Опубликовано: 05.02.1980

Автор: Кутелев

МПК: G01R 19/16

Метки: индикатор

...за счет протекания тока по цепи плюс источника . -питания, - переход эмиттер-коллектортранзистора 8, светодиод б, резистор5, минус источника, излучает толькосветодиод 6. Светодиод 2 не излучает, так как шунтирован малым сопро"тивлением перехода эмиттер-коллектортранзистора 8 находяшемся в состоянии, близком К насышению, за счетпротекания начального тока стабилизации через стабилитрон 3. Частьтока стабилизации, протекаюшая через светодиод 1 при номинальном напряЖении, недостаточна для еговозбуждения, При увеличении напряженияисточника питания возрастает ток через стабилитрон 3, транзистор 7 переходит в состояние полного насышения, яркость светодиода б возрастает, светодиод 1 также, начинаетсветиться, свидетельствуя о повышении...

Цифровой измеритель малой девиации частоты

Загрузка...

Номер патента: 652499

Опубликовано: 15.03.1979

Авторы: Агафонников, Ковалев, Кутелев, Лебедев

МПК: G01R 23/00

Метки: девиации, измеритель, малой, цифровой, частоты

...входных ключей параллельного переноса.На чертеже показана блохсхема предлагаемого устройства.Устройство содержит выходные ключи 1 1 параллельного переноса, измерительный счетчик 2, входные ключи 3 параллельного переноса, регистр начального значения 4, опорный генератор 5, формирователь 6 коротких импульсов, алемент 26. задержки 7 и входную шину 8.Устройство работает следующим образом.Импульс, формируемый формирователем 6 в момент перехода входного си- "И гнала через О," в заданном направлении (момент начала, очередного измеряемого периода), воздействуя на управляющий вход выходных ключей 1, производит вывод содержимого измерительного счет- ЗО чика на внешние устройства или в буферный регистр (на чертеже не показаны);этот же импульс,...

Клапан

Загрузка...

Номер патента: 488041

Опубликовано: 15.10.1975

Авторы: Коваленко, Кутелев, Малинин, Шаврин

МПК: F16K 15/14

Метки: клапан

...прекращая д Изобретение предназначено для примененияв конструкциях мембранных насосов, работающих на газе при перепаде давления от 500до 1000 мм водяного столба.Известны клапаны, содержащие седло с проходными каналами, выполненное в виде усеченного конуса, снабженное штырем, фиксирующим его от проворота, и уплотняющейэластичной пластиной,Однако в известных клапанах неизбежны значительные потери напора из-за большого сопротивления газовому потоку,С целью снижения сопротивления газовомупотоку в предлагаемом клапане уплотняющийэлемент разделен на равные сектора, число 1которых равно числу проходных каналов. газа в промляясь, пеоступ газа. Клапан, состоящий из седла с проход каналами, выполненного в виде усеченно нуса и прикрепленного к...

Многооборотный потенциометр

Загрузка...

Номер патента: 284108

Опубликовано: 01.01.1970

Авторы: Ком, Кутелев, Смирных, Черненко

МПК: H01C 10/34

Метки: многооборотный, потенциометр

...и жестко закреплен одним концом пружинный поводок 10.На торцевой поверхности захватывающего кольца 11 (фиг. 2), утопленного в кольцевой канавке 12 основания 1, нанесена цифровая шкала для отсчета полных оборотов, подвижной системы, а также изготовлены выемки 13, предназначенные для периодического зацепления кольца 11 со свободной консолью пружинного поводка 10. Обратная поверхность кольца 11 снабжена плавно чередующимися выступами 14 и углублениями 15, которые в круговом профиле имеют менее резкие очертания, чем выемки 13, и предназначены для зацепления с легким подпружиненным шариком 16, утопленным в отверстии на основании 1. Концы и отдельные участки проволок резистивного элемента, а также подвижные контакты электрически выведены...

Способ механизированной наплавки

Загрузка...

Номер патента: 271682

Опубликовано: 01.01.1970

Авторы: Булганов, Евдокимов, Кутелев, Оврк, Павличков, Стручков, Цинглер

МПК: B23K 9/04, B23P 6/04

Метки: механизированной, наплавки

...прерывания электрической дуги,10Предложенный способ отличается от известного тем, что для повышения качества наплавки электрод располагают относительно наплавляемой поверхности так, что его торецсоединяет вершину одного зуба с основаниемсоседнего. Такое расположение электрода позволяет наплавлять прерывистую поверхностьсплошным швом с заданным распределениемметалла по сечению шва с учетом износазубьев,20Горение электрической дуги не прерываетсяпри переходе электрода от одного зуба к другому, так как горение дуги между торцем одного зуба и электродом перекрывается во времени зажиганием дуги с соседним зубом. ,25 На чертеже изображена схема наплавки торцов зубьев шестерни.Шестерню 1 помещают в барабан 2 и закрывают флюсом...
