Трансформатор с электростатическим экраном
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 864351
Авторы: Кошель, Лахтаренко, Ренев
Текст

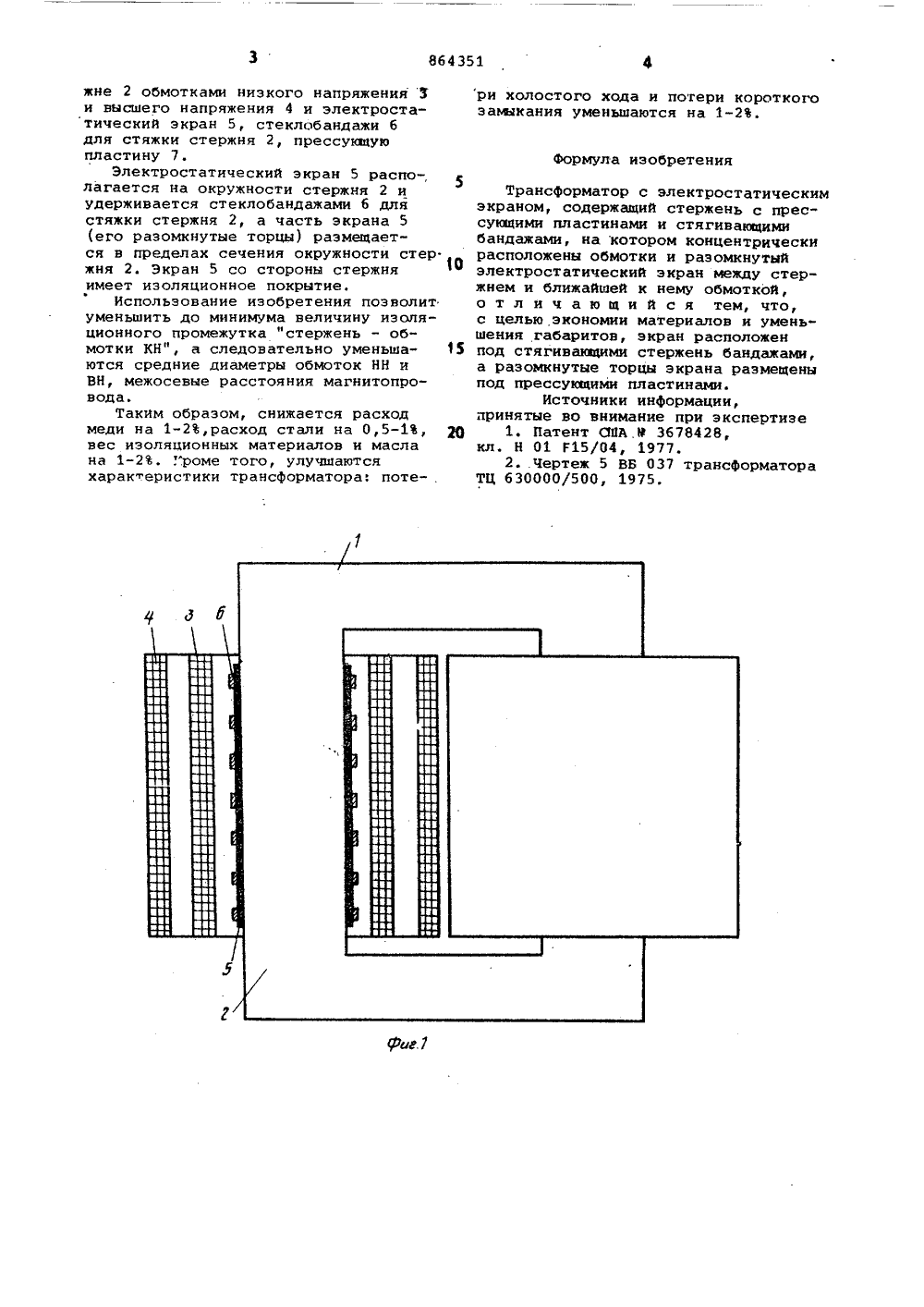

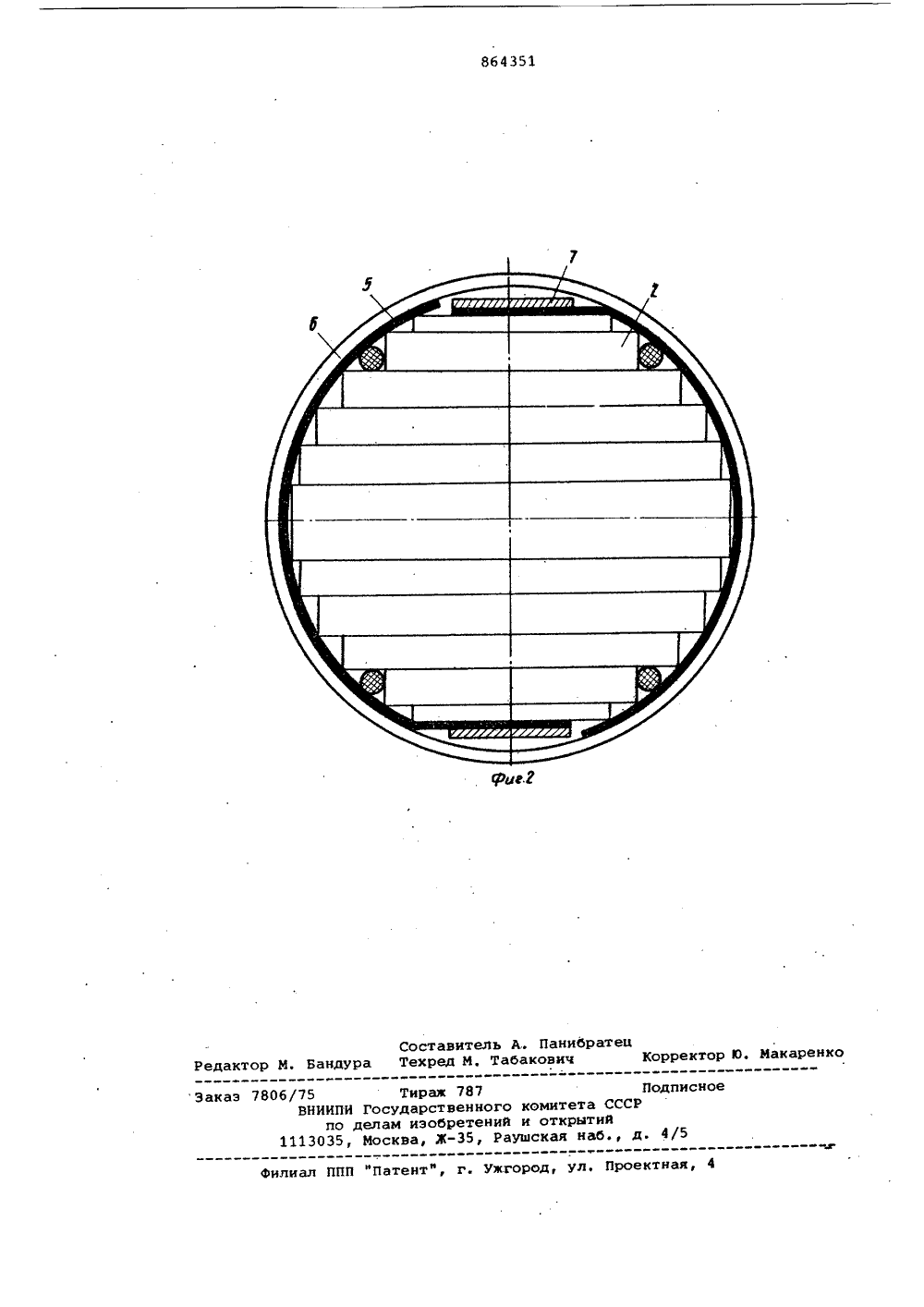

Союз Соввтскик Социалистических РеспубликОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОФСКОМУ СВЩЮТИЛЬСТВУ (61) Дополнительное к авт, свид-ву- (22) Заявлемо 070279 (21) 2722405/24-07 с присоединением заявки йо(23) ПрморитетОпубликоваио 150981, Бюллетень ЙЯ 34 Дата опубликования описания 150981 11864351(51)м. кд з Н 01 Г 27/28 Гесудврствевыыя квинтет СССР яв ясяви 30 брстсннй я вткрыткя(71) 3 ель 54 ТРАНСФОРМАТ раз меще на на с сечениеТран центрнч Изобретениенике, в частноматорам.Известен трансформатор, имеющий обмотку низшего напряжения (НН)и обмотку высшего напряжения (ВН), в котором электростатический экран распо ложен между обмотками ВН и НН, и кон фнгурировання нз прокладываемых слоев изоляционных и токопроводящнх сло ев 11 относится к электрсгех сти к силовым трансфорОднако в нем увеличивается изоляционный промежуток между обмотками и происходит удержание трансформатора.Наиболее близким по технической сущности и достигаемому эффекту к изобретению является трансформатор с электростатическим экраном, содержащий стержень с прессующимн пластинами и стягивающими бандажами, на котором концентрически расположены обмотки и разомкнутый электростатический экран между стержнем и ближайшей к нему обмоткой. Экран установлен на некотором расстоянии от окружности стержня и позволяет уменьшить величину импульсного напряжения в средней части обмотки, ближайшей к стержню 2). ЛЕКТРОСТАТИЧЕСКИМ ЭКРАНО Недостаток этого трансформатора втом, что экран устанавливается на расстоянии от окружности стержня, чтоприводит к увеличению изоляционногопромежутка между стержнем, магнитопровода и обмоткой НН, в результатечего диаметры обмоток увеличиваютсян, следовательно, увеличивается весактивных материалов и габариты трансформатора.Цель изобретения - уменьшение расхода активных материалов и снижениегабаритов трансформаторов.указанная цель достигается тем,что в трансформаторе, содержащемстержень с прессующими пластинами истягивающими бандажами, на которомконцентрически расположены обмоткии разомкнутый электростатический эк ран между стержнем и ближайшей к нему обмоткой, экран расположен подстягивающими стержнем бандажами, аразомкнутые торцы экрана размещены .под прессующими пластинами.На фиг. 1 схематически изображеноние электростатического экратержне; на фиг. 2 - то же,рматор имеет остов 1 с кои расположенными на стержне 2 обмотками низкого напряжениян высшего напряжения 4 и электростатический экран 5, стеклобандажи 6 для стяжки стержня 2, прессукщую пластину 7.Электростатический экран 5 распо-, лагается на окружности стержня 2 и удерживается стеклобандажами 6 для стяжки стержня 2, а часть экрана 5 (его разомкнутые торцы) размещается в пределах сечения окружности стер жня 2. Экран 5 со стороны стержня имеет изоляционное покрытие.Использование изобретения позволит уменьшить до минимума величину изоляционного промежутка стержень - обмотки КНф, а следовательно уменьша ются средние диаметры обмоток НН и ВН, межосевые расстояния магнитопровода.Таким образом, снижается расход меди на 1-2,расход стали на 0,5-1, 2 О вес изоляционных материалов н масла на 1-2. .".роме того, улучшаютсяхарактеристики трансформатора: потери холостого хода и потери короткогозаьыкания уменьшаются на 1-2.Формула изобретенияТрансформатор с электростатическимэкраном, содержащий стержень с прессукщими пластинами и стягивающимибандажами, на котором концентрическирасположены обмотки и разомкнутыйэлектростатический экран между стержнем и ближайшей к нему обмоткой,о т л и ч а ю щ и й с я тем, что,с целью экономии материалов и уменьшения габаритов, экран расположенпод стягивающими стержень бандажами,а разомкнутые торцы экрана размещеныпод прессующими пластинами.Источники информации,принятые во внимание при экспертизе1. Патент СМА .Ф 3678428,кл. Н 01 Г 15/04, 1977.2 Чертеж 5 ВБ 037 трансформатораТЦ 630000/500, 1975.рректор Р. Макаренк б/75 Тираж 787 ВНИИПИ Государственного комитета ССС по делам иэобретений и открытий 1113035, Москва, Ж, Раушская набакаэ одписно ктная, 4 нлиал ППП "Патент", г. ужгород ул Составитель А Панибратеор М, Бандура Техред М, Табакович
СмотретьЗаявка
2722405, 07.02.1979
ПРЕДПРИЯТИЕ ПЯ В-8833
КОШЕЛЬ МИХАИЛ ВАСИЛЬЕВИЧ, ЛАХТАРЕНКО ИВАН МИХАЙЛОВИЧ, РЕНЕВ ВИКТОР ПЕТРОВИЧ
МПК / Метки
МПК: H01F 27/28
Метки: трансформатор, экраном, электростатическим
Опубликовано: 15.09.1981
Код ссылки
<a href="https://patents.su/3-864351-transformator-s-ehlektrostaticheskim-ehkranom.html" target="_blank" rel="follow" title="База патентов СССР">Трансформатор с электростатическим экраном</a>
