Тороидальный трансформатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 862249
Автор: Михеев
Текст

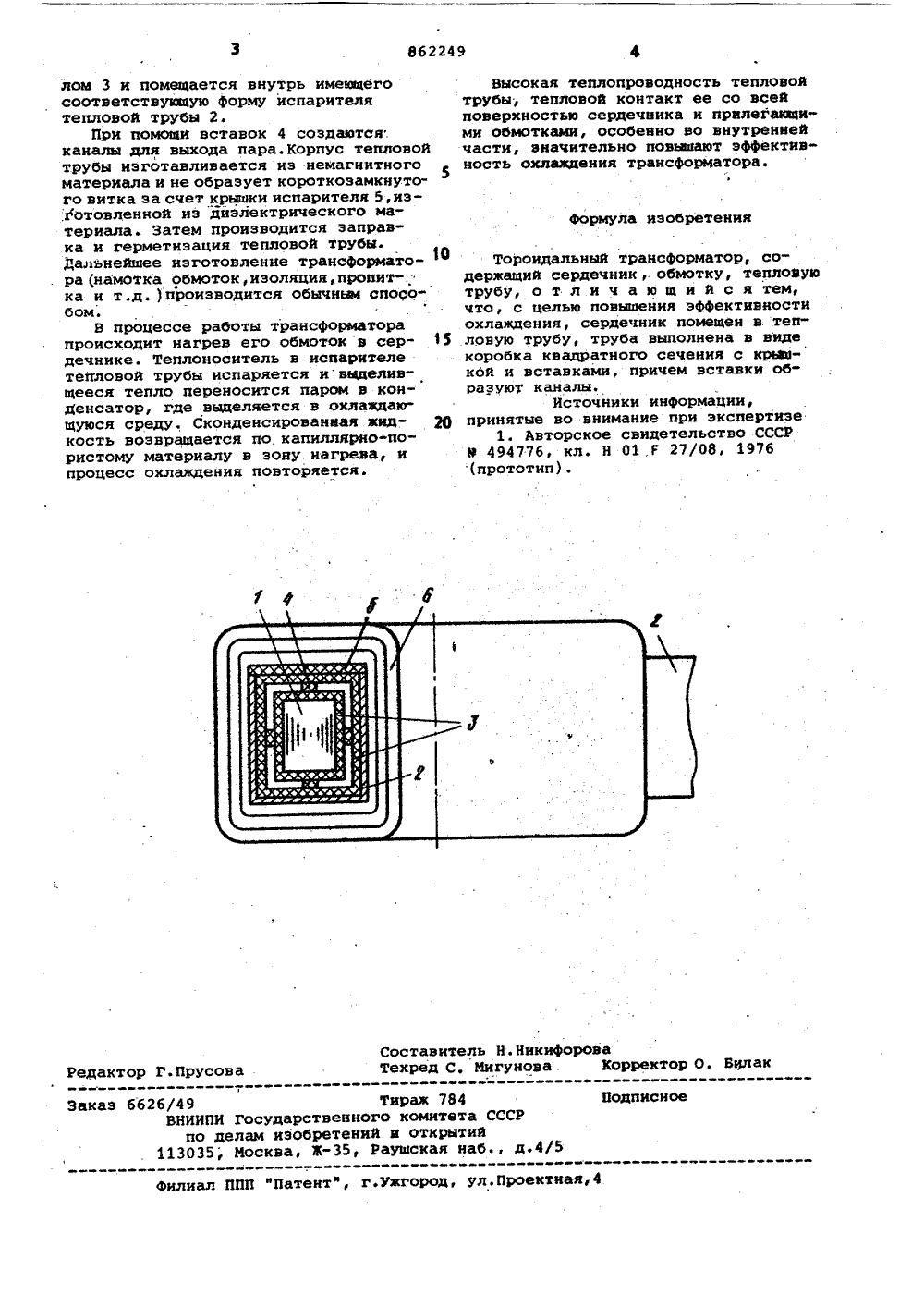

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОУСИМУ С ТЙЛЬСЯУ(22 Заявлено 251279 . (212857147/24-07с присоединением заяакм Йе(23)ПриоритетОпубликовано 0709,81 Ьюллетеиь 89 33Дата опубликрааимя оекаиия б 709,81 Сефз Сфветских Сецнаектичесиих Ресщбйнк(1862249 РМ К 3 Н 01 Р 27/18 Гасухаретаенный кфмнтет СССР пф ледам нзобретення н еткрмтня( 54 ) ТОРОИДАЛЬ%3 И ТРАНСФОРМАТОР Изобретение относится к области электротехники, в частности к охлаждению электротехнических устройств, и может быть использовано для охлаждения тороидальных трансформаторов.Известен тороидальный трансформатор содержащий сердечник, обмотку и теплоотводящие ребра 1 .Отвод тепла от сердечника и вырав нивание теплового поля трансформатора осуществляются аа счет теплопроводности пластины, заложенной между обмоткой и сердечником и соединенной теплоотводящийи ребрамн.эффективность охлаждения этого устэ ройства небольшая, так как ограничена невысокой способностью к теплообмену твердых элементов. Известен тороидальный трансформа" ф тор, содержащий сердечник, обмотки, тепловую трубу, помещенную между . сердечником и обмоткой. В этом уст-, ройстве теплообмеи осуществляется за счет испарения и конденсации жидкости, циркулирующей в тепловой трубе 21 .Это устройство наиболее близко по технической сущности к изобретению, Ю 2Недостатком этого устройства является то, что тепловая труба нерав- номерно заложена между сердечником и обмоткой и теплопередача осуществляется неравномерно. Это влияет на параметры тороидального трансформатора и устройство работает недостаточно эффективноЦель изобретения - повьвиние эффективности охлаждения тороидального трансформатора.Эта цель достигается тем, что в торондальном трансформаторе, содержащем сердечник, обмотки, тепловую трубу, помещенную между сердечником и обмоткой; сердечник помещен в тепловую трубу, труба выполнена в виде короба квадратного сечения с крышкой и вставками, причем вставки образуют каналы.На чертеже изображен тороидальный трансформатрр.Торондальный трансформатор содер" жит сердечник 1 трансформатора, тепловую трубу 2, капиллярно-пористый материал 3, вставки 4, крышку 5 испарителя тепловой трубы, обмотки 6 трансформатора.Тороидальный сердечник 1 обкладывается капиллярно-пористым материа"лом 3 и помещается внутрь имеющего соответствующую форму испарителя тепловой трубы 2.При помощи вставок 4 создаются каналы для выхода пара. Корпус тепловой трубы изготавливается из немагнитного материала и не образует короткозамкнутого витка за счет крышки испарителя 5,из;гатовленной нз диэлектрического материала. Затем производится заправка и герметизация тепловой трубы.дальнейшее изготовление трансформато- ф ра (намотка обмоток, изоляция, пропитка и т,д. )производится обычным способом.В процессе работы трансформатора происходит нагрев его обмоток в сер" 1 дечнике. Теплоноситель в испарителе тепловой трубы испаряется ивьщеливщееся тепло переносится паром в конденсатор, где выделяется в охлаждаю щуюся среду. Сконденсированная жид О кость возвращается по. капиллярно-пористому материалу в зону нагрева, и процесс охлаждения повторяется. Формула изобретения Составитель Н.НикифоровТехред С, Мигунова рректор о. Вила дактор Г.Прусова Падпис Тираж 784го комитета Сй и открытийРаушская наб. д,4 лнал ППП "Патентф, г.ужгород, ул.Проектная,каэ 6626/49 ВНИИПИ Государственн по делам изобретен 113035; Москва, Ж, Высокая теплонроводность тепловой трубы, тепловой контакт ее со всей поверхностью сердечника и прилегающими обмотками, особенно во внутренней части, значительно повьааают эффективность охлаждения трансформатора.Ф Тороидальный трансформатор, содержащий сердечник, обмотку, тепловуютрубу, о т л и ч а ю щ и й с я тем,что, с целью повышения эффективности,охлаждения, сердечник помещен в тепловую трубу, труба выполнена в вмдекоробка квадратного сечения с крьанкой и вставками, причем вставки образуют каналы.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 494776, кл. Н 01,Г 27/08, 1976
СмотретьЗаявка
2857147, 25.12.1979
ПРЕДПРИЯТИЕ ПЯ А-7797
МИХЕЕВ ВЛАДИМИР КИМОВИЧ
МПК / Метки
МПК: H01F 27/18
Метки: тороидальный, трансформатор
Опубликовано: 07.09.1981
Код ссылки
<a href="https://patents.su/2-862249-toroidalnyjj-transformator.html" target="_blank" rel="follow" title="База патентов СССР">Тороидальный трансформатор</a>
