Фишлер

Номер патента: 1734553

Опубликовано: 15.06.1993

Авторы: Казанцев, Коняев, Проскуряков, Фишлер, Юрченко

МПК: B21D 43/08, H02K 41/025

Метки: асинхронного, действия, индуктор, линейный, перемещения, ферромагнитных

...частиц производится после отключения индуктора (например, пневмоспособом). Ферромагнитные нешихтованные ролики.могут выполняться не только в виде сплошного Ферромассива. Ролики могут быть выполнены в виде стальной трубы, Это позволяет уменьшить инерционность роликов и улучшить динамические характеристики двигатепя.В кацестве базового объекта для технико"экономического сравнения принят прототип как одно из наиболее прогрессивных решений.В прототипе тяговое усилие передается от индуктора непосредственнок перемещаемому изделию за счет наведения в последнем вихревых токов.Ролики же выполняют роль опоры и части магнитопровода. В предлагаемомустройстве бегущее магнитное полевоздействует на ролики, а перемещаемому ферромагнитному изделию...

Номер патента: 1820952

Опубликовано: 07.06.1993

Авторы: Алексеева, Виноградов, Пестряева, Фишлер, Шарина

МПК: H01F 29/02, H02M 7/00

Метки: подстанции, преобразовательной, регулируемый, трансформатор, трехфазный

...средняя клемма 22 каждой фазы переключателя 13 электрически соединена с подвижным контактом своей Фазы переключателя 7, другая средняя клемма 25 соединена со средней клеммой своей фазы переключателя 8. Боковые клеммы 23 и 24 электрически соединены между собой и подключены к началу ветви 5 сетевой обмотки 3 своей фазы через клемму 19 переключателя 12, к боковой клемме 20 присоединен конец параллельной ветви 4 сетевой обмотки 3 своей фазы через клемму 17 переклю-. чателя 12 своей фазы, к боковой клемме 21 присоединен конец ветви 4 сетевой обмотки 3 другой фазы (через клемму 17 переключателя 12 соседней фазы),При установке всех переключателей в первую позицию, как показано на рис. (первый диапазон регулирования напряжения),регулировочные...

Номер патента: 1781794

Опубликовано: 15.12.1992

Авторы: Алимов, Бобков, Виноградов, Грачев, Иванец, Пестряева, Светоносов, Фишлер, Хохлов

МПК: H02M 7/06

Метки: компенсированный, обратно, переменного, постоянное, фазный

...емкостное сопротивление конденсаторной батареи в предложенном пре1781794образователе уменьшается. Последнее вентильных бо мотках, и 6, появляются4, 5 6,7обеспечивает Отстройку от повторной про- напряжебяжения, о разующие две шестифазныеводимости вентилей без дополнительногосимметрричные системы напряжений. Поьку эти системы сдвинуты на 30подключения конденсаторов в кондейса- скольку этисчет соединения сетевых обмоторной батарее компенсирующего устрой эл,град. за счет сства, что снижает требуемую мощность "ток трансформатора 2 и 3 в звезду и треник, то на нагрузке с помощьюконденсаторной батареи при глубоком гольник ттрансформаторном Регулировании напря- выпрямительных уст ойств 10 и 11жения на нагрузке,троиств и создается выпрямленное...

Номер патента: 1712044

Опубликовано: 15.02.1992

Авторы: Казанцев, Коняев, Проскуряков, Соболев, Фишлер, Юрченко

МПК: B21D 43/18, B30B 15/30

Метки: зону, листов, отделения, подачи, поштучного, стопы, ферромагнитных

...С торца стопы листов располагается электромагнитный распушитель 4 стопы, Над стопой 3 расположен индуктор 5 линейного электродвигателя, активная поверхность которого обращена к стопе 3. Между индуктором 5 и подъемным столом 1 установлены стальные нешихтованные ролики,6, смонтированные с возможностью вращения, Устройство может поштучно подавать листы к технологическому оборудованию или, например, на отводящий рольганг 7, Датчик 8 служит для контроля положения стопы,Устройство работает следующим обра/зом.При помощи подъемного стола 1 стопа листов 3 поднимается до уровня подъема стопы, обозначенного на фиг. 1, линией 9, который контролируется датчиком 8. Индуктор 5, включенный в трехфазную сеть, создает бегущее со скоростью Ч магнитное...

Номер патента: 1691900

Опубликовано: 15.11.1991

Авторы: Зиннер, Фишлер, Шамрай, Шмелев

МПК: H01F 27/32

Метки: сухой, трансформатор

...обмотки, Гго приводит к ее перегревуВ прОцЕССЕ работы,ПРи )с)боте тРансфОРмг)тОРэ по вич кам1 обмотки протекает злек)рический токоГОРЫй ИЗМЕНЛЕТСс 1 С ИЗМЕ 14 ЕНИЕМ 14 ДГРУЗ И,Гри таких изменениях Возможновозникн(вениа в обмотке термомехд 14 1 еских ндпряже 1- ийГ)Г)14 дко эт 11 Ге)момех; нические нап;)лке 11; ч,1 е и Оиводлт к ВОзник 140;,авю ) е ц 11 г 1 В Главной изоллци ТО)Овь чдс)ей 3 в Об",01 К 1),Гак как эластичный эле 1".1;)ОиэйплЦи 014 ны 1кл елщий состав 7 существенно уменьшает пе 5 редачу термомехднических напряжений сторцов 5 обмотки на фигурные изоллционнь е кольца 3Одн Ог)ременО элдстич;1 ь, и электроизоляционный клеяций состав 7 пре 11 лтствуат10 проникнове 1 ию атмос(5 ер 140 й влаги к виткамобмопи по ПОГ)ерх 1 Ост)4...

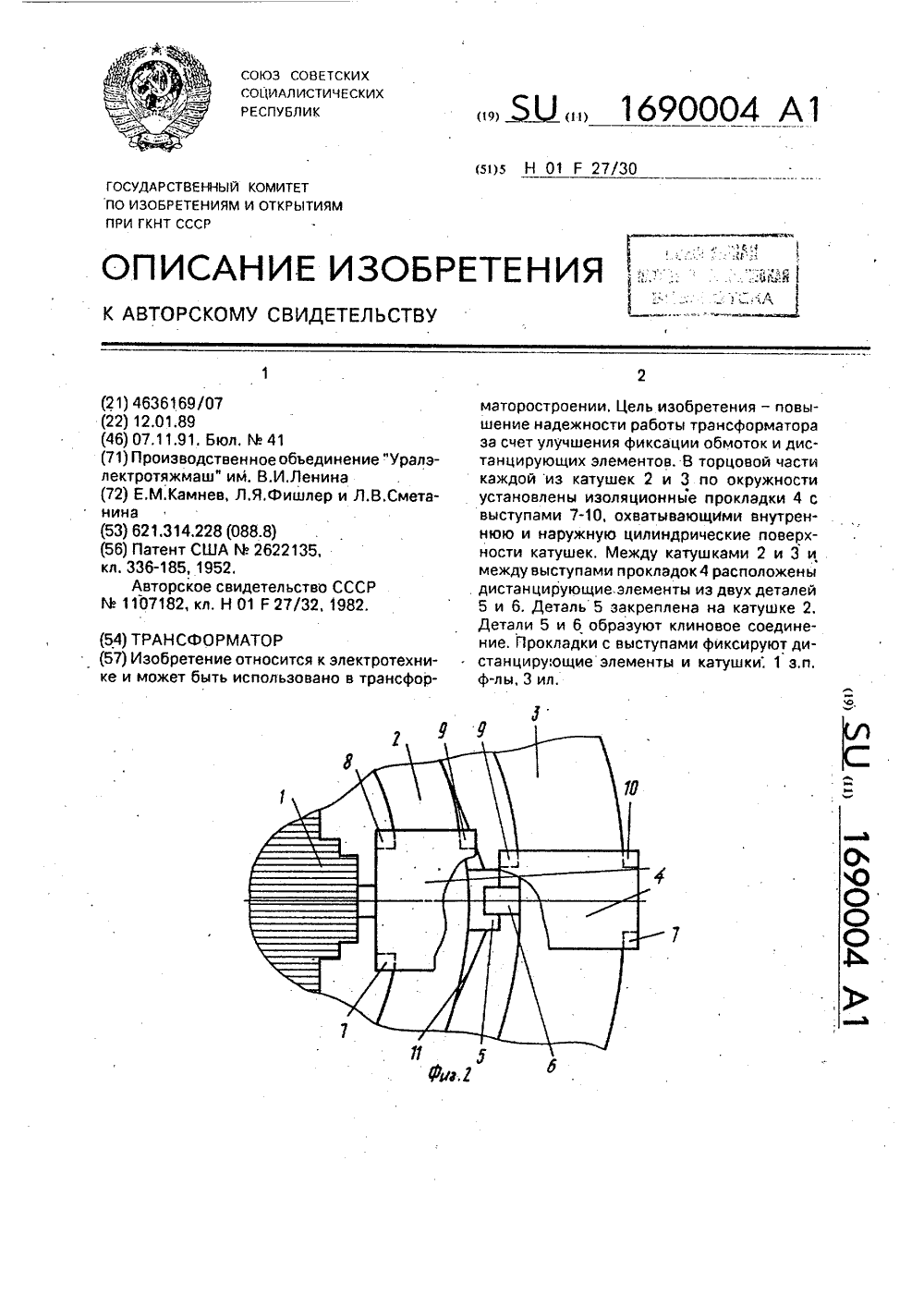

Номер патента: 1690004

Опубликовано: 07.11.1991

Авторы: Камнев, Сметанина, Фишлер

МПК: H01F 27/30

Метки: трансформатор

...при помощи нажимныхэлементов 12, закрепленных на верхних ярмовых балках 13 посредством резьбовогосоединения. Нижний ярус обмоток опирается на нижние ярмовые балки 14 непосред ственно или через нижнюю ярмовую изоляцию 15.При эксплуатации трансформатора под воздействием внешних ударных и, особенно, вибрационных нагрузок возможно ослабление осевой фиксации обмоток, и прокладки 4 подвергнутся действию усилий. ", стремящихся сместить их в горизонтальной плоскости по торцовой поверхности обмо 10 ток. Однако выступы 7-10, упираясь либо в боковую (внутреннюю или наружную) поверхности обмоток 2 или 3, либо в детали 5 или 6 дистанцирующего элемента, препятствуют смещению прокладок с поверхности обмоток, с одной стороны, и с поверхности...

Номер патента: 1661850

Опубликовано: 07.07.1991

Авторы: Виноградов, Пестряева, Фишлер

МПК: H01F 27/28

Метки: агрегата, импульсного, преобразовательного, трансформатор, трехфазный

...при аварийных к,з,Предлагаемое расположение обмоток позволяет существенно уменьшить диаметрстержня магнитопровода при условии обеспечения злектродинамической стойкостиобмоток, приемлемых значениях осевых силч нэружом концентре и радиальных вовнутреннем.Введение между секциями разных частей вентильай обмотки секций сетевой обмоки позволяет уменьшить число витковсетевой обмо ки, расположенное на первом 5 10 15 20 25 30 35 40 45 50 55 концентре. Энергия электромагнитного поля, определяющая величину напряжения к.зпропорциональна квадрату числа витков первого концентра, поэтому указанное вынесение части витков сетевой обмотки на второй концентр позволяет существенно снизить напряжение к,з, на том же диаметре стержня магнитопровода или при...

Номер патента: 1539892

Опубликовано: 30.01.1990

Авторы: Виноградов, Захаревич, Кулькин, Пестряева, Светоносов, Фишлер, Хохлов

МПК: H02J 3/00

Метки: питания, электроустановок

...7"9(начала обмоток фаз и элементовобозначены знаком к).Начала обмоток Фаз первичной обмотки 10 силового трансформатора .1 иосновная обмотка 12 фазоповоротноготрансформатора 2 подключецы к фазампитающей сети 14, Концы обмоток Фазвторичной обмотки 11 силового трансФорматора 1 подключены к трехфазнойэлектроустановке 15. Фазоповоротныйтрансформатор 2 содержит дополнительную фазосдвигающую обмбтку 16,электрически соединенную с основнойобмоткой .12.В данном примере основная обмотка 12 фазоповоротного трансформатора 2 соединена по схеме треугольник,фазоповоротная обмотка 13 соединенас основной таким образом, что ее обмотки Фаз своими концами соединены сначалами обмоток тех же фаз основнойобмотки, а дополнительная фазоповоротцая обмотка 16...

Номер патента: 1511832

Опубликовано: 30.09.1989

Авторы: Беркович, Ефимов, Низов, Пестряева, Светоносов, Урманов, Фишлер, Штин

МПК: H02M 7/19

Метки: регулируемый

...2 + ГЗО +ОА),( 7) где Б - выпрямленное напряжение при2Ы = с = 0 эл.град.; 45е( - напряжение регулировочной2(1секции 8;У 2 - напряжение одной части регулировочной,секции 10 второйвентильной обмотки. 50Таким образом плавно изменяя уг.ы регулирования(и е дополнительных управляемых вентилей первого шес- типульсного мостового выпрямителя 2, подключенного к первой вентильной обмотке 5, и второго шестипульсного мостового выпрямителя 3, подключенного к второй вентильной обмотке 6,получаем что выпрямленное напряжение изменяется от Б,1 = Ц до У = Ь1 о и. МаксДиапазон регулирования регулируемого преобразователя равенар+ ала (8)2где а - диапазон регулирования пер 3вого шестипульсного мостового выпрямителя;а - диапазон регулирования втоДрого...

Номер патента: 1492389

Опубликовано: 07.07.1989

Авторы: Винник, Выходцев, Деев, Сазонова, Фишлер, Юрченко

МПК: H01F 41/06

Метки: индукционных, обмотки, устройств, цилиндрической

...провода 8, изоляционную ленту, образующую межслоевую изоляцию 9, после чего производят намотку второго слоя 10 обмоточного провода, и в конце намотки этого слоя под последние витки устанавливают один ряд 4 прокладок 1 по схеме фиг2, а свободные концы прокладок отгибают к щеке оправки, После этого наматывают межслоевую изоляцию 9 и после 5 10 15 20 25 30 35 40 дующий, третий слой 11 обмоточногопровода, в конце намотки которогопод последние витки также устанавливают один ряд 4 прокладок 1 согласносхеме фиг, 2, свободные концы которых также отгибают к щеке 3 оправки 2, Лалее производят последовательную намотку межслоевой изоляции,последующих слоев обмоточного провода и установку рядов прокладок, после чего поверх последнего слоя...

Номер патента: 1460745

Опубликовано: 23.02.1989

Авторы: Блохинцев, Винник, Замараева, Фишлер, Шлентов

МПК: H01F 38/08

Метки: однофазный, постоянном, сварки, токе, трансформатор, устройства

...одновременно с началом 11 секции 7 части 4 вентильной обмотки. К второй клемме пары 16 подключено нача 50 ло 9 секции 8 части 4 вентильной обмотки и одновременно клемма пары 17, вторая клемма которой соединена с клеммой пары 18 и одновременно с концом 12 секции 7, Другая клемма пары 55 18 соединена с концом 10 секции 8.Переключатель 13 содержит шесть подвижных контактов 20-25, которые выполнены таким образом, что в одном из положений (фиг. 3) контакты 20 замыкают пару клемм 14, во втором положении (фиг. 4) контакты 21 замыкают пару клемм 25, а контакты 22 - пару клемм 17, в третьем положении подвижные контакты 23 замыкают пару клемм 15, контакты 24 - пару клемм 16, а контакты 25 - пару клемм 18.В положении переключателя 13, ког" да...

Номер патента: 619047

Опубликовано: 15.11.1988

Авторы: Павлов, Пестряева, Рогацкин, Фишлер

МПК: H01F 27/30

Метки: преобразовательный, трансформатор

...высоте на равное четное число частей больше двух так, что каждая пара, образован ная одной частью сетевой и одной частью вентильной обмотки, расположена на одном уровне относительно ярма магнитопровода, причем половина частей вентильной обмотки соединена в звезду, а половина в треугольник, достигается тем, что части сетевой обмотки соединены в не менее, чем две, параллельные ветви, каждая из которых образована частями, соединенными последовательно и расположенными на одном уровне с частями вентильной обмотки, имеющими одинаковую схему соединения. На фиг.1 и фиг.2 изображены вертикальные разрывы одной фазы преобразовательного трансформатора,Преобразовательный трансформаторсодержит магнитопровод 1, сетевуюобмотку, состоящую из нескольких...

Номер патента: 646802

Опубликовано: 07.11.1988

Авторы: Павлов, Пестряева, Рогацкин, Фишлер

МПК: H01F 27/28

Метки: преобразовательный, трансформатор

...половина частей вентильной обмотки соединена в звезду,. а половина - в треугольник, и части сетевой обмотки соединены в п В 2 параллельных ветвей, каждая из которых образована последовательно соединенными частями, при этом каждые две части вентильной обмотки с разными схемами соединения расположены на одном уровне с шчастями сетевой обмоткиНа фиг.1 и 2 изображен вертикальный разрез одной фазы заявляемого преобразовательного трансформатора.Трансформатор (фиг,1) состоит из магнитопровода 1, на стержне которого концентрически расположены сетевая обмотка, состоящая из четырех1 частей 2, 3, 4, 5 и вентильная обмотка, состоящая из восьми частей - 6, 7, 8, 9, 1 О, 11, 12, 13. Части вентильной обмотки 6, 8, 1 О, 12 соединены в звезду, а...

Номер патента: 1403295

Опубликовано: 15.06.1988

Авторы: Захаревич, Пестряева, Светоносов, Фишлер, Хохлов

МПК: H02M 7/12

Метки: 12к-фазная, компенсированная, электропитания

...на 30 эл. град. шестифазные симметрич 5 О 5 20 25 30 35 40 45 ные системы напряжений. Подключение дополнительного стержня 12 (13) к основным 4 (5) трансформаторов 2 и 3 создает возможность беспрепятственного протекания магнитного потока третьих гармоник. В результате напряжения на обмотках 8, 9 и 10, 11, кроме основной, содержат треть гармоники. Эти гармоники выравнивают мтновенные значения вторичного напряжения очередной и предыдущей фаз трансформаторов 2 и 3. В вентильных группах 15 и 16 создается условие для проведения тока двумя вентилями одновременно. Амплитуда вентильного тока составляет половину выпрямленного тока шестифазной вентильной группы, а его длительность 120 эл. град несмотря на отсутствие в системе двух фазных...

Номер патента: 1403118

Опубликовано: 15.06.1988

Авторы: Виноградов, Пестряева, Фишлер

МПК: H01F 27/28

Метки: преобразовательный, регулируемый, трансформатор, трехфазный

...51.Концы секций 6 и 7 второй, соединенной в треуьхьььни, вентильной обмотки подсоединены к клеммам другого трехфазного двух 11 озициоыного переключателя 9, обеспечиваю дьего пересоединение секций 6 и 7 таким об 1 зазом, что в одном его положении образуется одна часть вентильной обмотки, состояая из последовательно соединенных указан ых секций, а в другом - две электрическиве связанные части, каждая из которых имее 1 г схему соединения треугольник.Трансформатор работает следующим образом.На чертеже переключатели 8 и 9 показ 1 аны в положении, соответствующем после довательному соединению секции 4 и 5, 6 и 7 и соответственно верхнему диапазону регулирования выходного напряжения. Величина этого диапазона определяется соотношением...

Номер патента: 1339534

Опубликовано: 23.09.1987

Авторы: Володин, Гуттерман, Захаревич, Мусс, Пестряева, Светоносов, Фишлер, Хохлов

МПК: G05F 3/06

Метки: питания, установок, электротехнологических

...подключенным к сетевой обмотке трансформатора; на Фиг.З - схема с узлом искусственной коммутации, образованным дополнительной обмоткой трансформатора.Устройство содержит параметрический источник 1 постоянного тока, 25 включающий трехфазный трансформатор 2 с сетевой 3 и вентильной 4 обмот 534чения узла-исскуственной коммутации(к сетевой обмотке, к вентильной обмотке, к дополнительной обмотке трансформатора, как на Фиг,3 и т,п,), по конструктивному выполнению трансформатора, по способу получения сдвига линейных напряжений частей вентильной обмотки и т,+.Сетевые обмотки 3 трансформатора 2, выполненного на двух магнитопроводах, соединены параллельно через уравнительный реактор, шунтированный конденсаторной батареей. В сетевые обмотки 3...

Номер патента: 1150666

Опубликовано: 15.04.1985

Авторы: Володин, Фишлер

МПК: H01F 27/28, H01F 37/00, H01F 38/02 ...

Метки: реактор

...реактора.Число витков в каждой из основных катушек в средней части обмотки реактора обозначено И, в катушках с увеличенным числом витков соответственно %+1, % +2 Ф - л. Провода всех катушек имеют одинаковое сечение, но разный проФиль (разное отношение радиального размера о к осевому размеру Ь ), при этом с ростом числа витков в катушке радиальный размер провода уменьшается, а осевой увеличивается. Размеры проводов при этом отвечают соотношениямаИЬ(И + Ь)а ЬиУЬ И ц 1 С - рЬгде % - число витков основных катушек в средней части обмотки;и - число дополнительных витков в катушках у краевреактора 1Ъ - меньший (радиальный) ибольший (осевой) размеры проФиля прямоугольного провода основных катушек с числом витков В, мм;и Ь - меньший...

Номер патента: 1119144

Опубликовано: 15.10.1984

Авторы: Пестряева, Светоносов, Фишлер, Хохлов

МПК: H02M 7/155

Метки: компенсированный, переменного, постоянное

...переменного напряжения в постоянное, содержащем преобразовательный трансформатор с одной пер. вичной, первой и второй основными вторичными обмотками, первый и второй основные выпрямительные мосты и компенсационный трансформатор с тремя трехфазными обмотками, одна из которых включена между первой вторичной обмоткой преобразовательного трансформатораи входом первого выпрямительного моста, другая - между второй вторичной обмоткой пре. образовательного трансформатора и входом второго выпрямительного моста, а третья обмотка подключена к трехфазной конденсаторной батарее, преобразовательный трансформатор снабжен П дополнительными вторичными трехфазными обмотками, каждая из которых подключена непосредственно к входу одного из Ь дополнительно...

Номер патента: 1117801

Опубликовано: 07.10.1984

Авторы: Володин, Пестряева, Светоносов, Фишлер, Хохлов

МПК: H02M 9/06

Метки: 12к-фазный, компенсированный, переменного, постоянное

...для двух- трансформаторных преобразователей электропривода требуется дополнительный магнитопровод. Целью изобретения является упрощение конструктивногоисполнения преобразователя.Поставленная цель достигается тем, что в 12 к-фазном компенсированном преобразователе переменного напряжения в постоянное, содержащем к двенадцатиФазных преобразовательных блоков, каждый из которых содержит трансформаторную группу в виде двух трехстержневых магнитопрово-.дов с уложенными на них сетевыми, вентильнымн и компенсационными обмотками, выпрямительные мосты и трехфазную конденсаторную батарею, транс" форматорная группа каждого блока преобразователя выполнена с двумя одинаковыми трехстержневымн магнитопрово" дами, на каждом из которых уложено по одной...

Номер патента: 1116500

Опубликовано: 30.09.1984

Авторы: Пекерман, Фишлер

МПК: H02K 17/14

Метки: обмотка, полюсопереключаемая, трехфазная

...трехфаэном полюсопереключаемой обмотке 1с отношением чисел полюсов 2 Р,/2 р = = 8/б, с числом одинаковых катушек 7 соединенных в 27 катушечных групп, выполненной стремя параллельными ветвями в каждой фазе, соединенными в звезду с шестью выводами, образованнымисоединением выводов параллельных ветвей по три вывода вместе, при этом в каждую параллельную ветвь включены катушечные группы, имеющие следующие порядковые номера: первая ветвь - 1, 4, 7, вторая ветвь - 10, 13, 16, третья ветвь - 19, 22, 25, четвертая ветвь - 26, 3, 6,пятая ветвь - 17, 21, 24, шестая ветвь - 8, 12, 15, седьмая ветвь 2, 5, 9, восьмая ветвь в .20, 23, 27,девятая ветвь - 11, 14, 18, гдегруппы 4, 13, 22, 6, 26, 17, 24, 8,15, 2, 9, 20, 27, 11, 18, включеныво всех ветвях...

Номер патента: 1115117

Опубликовано: 23.09.1984

Авторы: Виноградов, Пестряева, Фишлер

МПК: H01F 27/28

Метки: агрегатов, импульсных, питания, преобразовательных, трансформатор, трехфазный

...в аварийных режимах к.з. од" ной из частей вентильной обмотки.Укаэанная цель достигается тем, что в трехфаэном трансформаторе для питания импульсных преобразовательных агрегатов, содержащем стержневую магнитную систему, сетевую и вентильную обмотки, расположенные на четырех3 . 1115 концентрах на стержнях магнитной системы, при этом сетевая обмотка состоит иэ двух соединенных последовательно секций и каждая из секций се" тевой обмотки расположена на. отдель 5 ном концентре, а вентильная обмотка разделена на четное число электрически не связанных частей, каждая из которых выполнена из секций, причем каждая часть вентильной обмотки рас" положена на двух концентрах и их секции, расположенные на одном концентре, соединены последовательно с...

Номер патента: 1113870

Опубликовано: 15.09.1984

Авторы: Захаревич, Пестряева, Фишлер, Хохлов

МПК: H02M 7/06

Метки: агрегат, компенсированный, преобразовательный, фазный

...батареями. Этот агрегат обладает высоким коэффициентом мощности как благодаря хорошему спектральному составу сетевого тока, так и благодаря малому потреблению.из сети реактивной мощности 2 .Однако необходимо дальнейшее по О вышение эффективности использования основного оборудования преобразо" вательного агрегата.Цель изобретения - улучшение формы токов в ветвях 12 К-фазного 15 компенсированного преобразовательного агрегата и.повышение эффективности использования основного оборудования: вентилей, преобразовательных трансформаторов и конденсаторов, 20Поставленная цель достигается тем, что в 12 К-фазном компенсированном преобразовательном агрегате, содержащем К двенадцатифазных преобразовательных блоков, каждый из 25 которых...

Номер патента: 1107219

Опубликовано: 07.08.1984

Авторы: Коренцвит, Фишлер

МПК: H02K 9/06

Метки: электрическая

...щит распопагаютСя перед лобовой 25частью обмотки и отстоят от нее нарасстояние, равное диэлектрическомурасстоянию, в результате чего возрастает осевой габарит и масса электрической машины. Кроме того, лобовыечасти и соединения в них закрыты диффузором и внутренним щитом, что затрудняет доступ к ним для ревизии иремонта,Цель изобретения - уменьшение габа 35ритов электрической машины.Указанная цель достигается тем,что в электрическоймашине, содержащей сердечник с обмоткой, элементыкрепления лобовых частей обмотки, ротор с осевым вентилятором, расположенным в зоне лобовых частей обмотки, идиффузор осевого вентилятора, диффуэор закреплен на элементах крепленийлобовых частей обмотки статора.45На чертеже показана электрическаямашина,...

Номер патента: 1107182

Опубликовано: 07.08.1984

Авторы: Выходцев, Пономарев, Склизков, Фишлер

МПК: H01F 27/32

Метки: трансформатор

...прочность крепления обмоток, так 60 как прокладки закреплены на обмотке путем загиба конечных частей полос на обмотку. Но прочность закрепления обмоток остается недостаточной, так как прокладки, закрепленные на тор цах обмотки удерживаются от смещениятолько за счет трения и, кроме того,стержни, расположенные в пазах прокладок при вибрации и ударах могутвыпасть вниз иэ пазов прокладок, таккак в этом направлении не имеют опоры.При этом между обмотками образуетсязазор и обмотки получают возможностьсмещения, что не обеспечивает надежную работу трансформатора,Цель изобретения - повышение надежности трансфс.матора путем увеличения механическои прочности крепления обмоток.Укаэанная цель достигается тем,что трансформатор, содержащий...

Номер патента: 1094075

Опубликовано: 23.05.1984

Авторы: Бродский, Виноградов, Пестряева, Пчелкина, Фишлер

МПК: H01F 27/29

Метки: вторичного, двукратным, изменением, преобразовательный, трансформатор, трехфазный

...режимов нагрузки. Выбор выводов в таких трансформаторах производится иэ условий их электро- динамической стойкости прн внезапных аварийных коротких замыканиях. Поскольку токи в этих режимах для мощных трансформаторов могут достигать миллиона ампер, вместо одного ввода приходится ставить несколько, например два или три, что приводит к невозможности размещения вводов в одном месте, например на крышке бака. Расположение же вводов одновременно на боковых стенках бака приводит к существенному ухудшению массогабаритных показателей и неудобству при пересоединении вводов в процессе эксплуатации. Целью изобретения является улучшение массогабаритных показателей иудобства эксплуатации трансформаторапутем уменьшения числа его...

Номер патента: 1092579

Опубликовано: 15.05.1984

Авторы: Выходцев, Зиннер, Комаров, Матросов, Пономарев, Фишлер

МПК: H01F 27/28

Метки: индукционного, обмотка, устройства

...повышениенадежности и уменьшение габаритов обмотки индукционного устройства путемвыравнивания электрической прочности итолщины корпусной изоляции вдоль по -: 20верхности обмотки.Поставленная цель достигается тем,что в обмотке индукционного устройства,содержащей витки обмоточного проводаи корпусную изоляцию, имеющую боковые 25части, выполненные из ленточного материала, слои которого намотаны сооснос витками обмоточного провода, и торцовые части, образующие с боковымичастями кольцевые ступенчатые стыки,а также выводы, лролущенные через корпусную изоляцию, торцовые части корпусной изоляции выполнены иэ слоев ленточного материала в виде полутороида,охватывающего торец обмотки, при этомкаждый слой ленточного материала торцовой части...

Номер патента: 1078558

Опубликовано: 07.03.1984

Авторы: Захаревич, Пестряева, Светоносов, Фишлер, Хохлов

МПК: H02M 7/12

Метки: переменного, постоянное

...необходимыми для заданного диапазона изменения выпрямленного напряжения, мощность конденсаторной батареи в компенсирующем устройстве минимальна 2.Однако уровень высших гармоник в сетевом токе и в выпрямленном напряжении прототипа, как и у любых шестифазных преобразователей, остается высоким. Традиционный путь снижения уровня высших гармоник переходом к двенадцатифазному преобразованию за счет соединения вентильных обмоток трансформатора не только в звезду, но и в треугольник не позволяет устанавливать минимальную мощность батареи в компенсирующих устройствах при диапазоне изменения выпрямленного напряжения, не превышающем 50 - 60% от номинального напряжения. Это обусловлено тем, что с помощью отпаек от трехфазной обмотки,...

Номер патента: 1069071

Опубликовано: 23.01.1984

Авторы: Коренцвит, Фишлер

МПК: H02K 3/34

Метки: ротор, синхронной, явнополюсной

...обмоткивозбуждения, может достичь 12-20 мм,Это уменьшает сечение меди или количество витков катушек возбужде"ния, что приводит к снижению намагничивающей силы обмотки возбуждения,а следовательно, КПД машины, Крометого, из-за значительной толщиныполюсных шайб ухудшается теплопередачапри работе. электрической машины от катушек к полюсным башмаками остову ротора, что снижает надеж-ность Причем полюсные шайбы могут бытьвыполнены иэ отдельных частей, установленных встык по периметру катушки, а на внутренней стороне баш.мака и в остове напротив стыка частей полюсной шайбы выполнены пазы,в которых установлены изоляционныепрокладки.На фиг. 1 показана часть роторасинхронной явно полюсной машины,поперечное сечение; на фиг, 2часть полюса...

Номер патента: 1067549

Опубликовано: 15.01.1984

Авторы: Выходцев, Грехов, Пономарев, Фишлер

МПК: H01F 27/30

Метки: индукционного, обмотка, устройства

...изоляционнымидистанционными прокладками, в которых по крайней мере с одной сторонывь 1 полиены осевые пазы, снабжена осевыми бандажами, охватывающими покрайней мере одну катушку с дистан 5 10 ционными прокладками и Размещенными в осевых пазах дистанционных прокладок. В дистанционных прокладках могут дополнительно выполнены радиальные пазы, в которых размещены указанные бандажи.На фиг. 1 схематически показано выполнение обмотки с вертикальным расположением катушек; на фиг. 2 катушка с прокладками, вид сверху; на фиг. 3 - катушка с изоляционными ладок 2 к катушкам 1 в прокладках 2 пазы Э могут быть продолжены на торцовые поверхности, как, например, изображено на фиг 5, с тем, чтобы осевой бандаж 4 при переходе с прокладки 2 на боковую...

Номер патента: 730159

Опубликовано: 07.11.1983

Авторы: Будовский, Сакович, Уткин, Фишлер

МПК: H01F 29/04

Метки: контактора, механизм, нагрузкой, приводной, трансформаторов, устройства

...имеют на одних концах расцепляющие скосы и запирающие выступы, исполнительный механизм снабжен выступом с двумя профилированньгли впадинами, одни плечи соосных двуплечих рычагов снабженыпрофилированными выступами, а концы двух других плеч - подрессоренньми гидродемпферами, между которыми расположен приводной палец, 65 жестко связанный со штоками гидроцилиндра, выступ исполнительногомеханизма расположен между плечами соосных двуплечих рычагов так/что его профилированные впадинынаходятся против профилированныхвыступов этих рычагов, одни плечидополнительных двуплечих рычаговсвязаны между собои пружиной, адругие их плечи имеют кинематическую связь, запирающие выступы этихрычагов находятся на пути движениядвуплечих рычагов в...
