Безменов
Опора на воздушной подушке
Номер патента: 1826398
Опубликовано: 20.05.1995
Авторы: Безменов, Берендс, Израйлевич, Малкус, Сорокин
МПК: B60V 1/00
Метки: воздушной, опора, подушке
...5 соединено импульсной трубкой б с реле давления 7. Питание опоры производится от сети сжатого воздуха через трубопровод 8, Реле давления 7 соединено с двухпозиционным четы рехлинейным воздухораспределителем 9, один выход которого соединяется с редуктором 10, а второй выход - с редуктором 11, Выходы редукторов 10 и 11 через Формула изобретения1, ОПОРА НА ВОЗДУШНОЙ ПОДУШКЕ, содержащая, платформу и корпус с ниппелем для подачи сжатого воздуха, эластичную диафрагму и реле давления, выход которого соединен импульсной трубкой с зоной воздушной подушки, отличающаяся тем, что, с целью повышения надежности путем автоматического отключения и подачи сжатого воздуха в опору при ее прохождении над щелью, она снабжена четырехлинейным...
Устройство для укладки листов в пирамиду
Номер патента: 1776644
Опубликовано: 23.11.1992
Авторы: Безменов, Гайсинский, Климов, Раев, Шершнев, Шиков
МПК: C03B 15/18
Метки: листов, пирамиду, укладки
...Лист захвачен, 55условимся: движение захватой рамыв сторону рольганга. считать обратным ходом, Обратный ход осуществляется, например, с удвоенной, по сравФ 8нению с прямым ходом, средней ско"ростью, Изменение скорости обеспечивается электрической схемой; в начале прямого (замедленного) хода "по команде от концевого выключателя61, в начале обратного (ускоренного) хода - от выключателя 61,Присос листа осуществляется в период некоторого замедления, мгновенного останова и начального ускорениярамь 1. Далее, после отхода центра ли"ста 50-100 мм от рольганга, по сигналу от концевого выключателя 63, осуществляется измерение глубины вакуума в коллекторе присосов, При достаточности этой глубины перемещениелиста к пирамиде продолжается. В...
Казематный резервуар для хранения нефтепродуктов
Номер патента: 1733605
Опубликовано: 15.05.1992
Автор: Безменов
МПК: E04H 7/02
Метки: казематный, нефтепродуктов, резервуар, хранения
...тепловлагообменника 9, равно Тепловлагообменник 9 сообщен с коридором 3 посредством отверстия 11, выполненного в бетонном ограждении 1 резервуара.В нижней части тепловлагообменника 9 расположен приямок 12 для стока воды. В верхней части шахты 8 вытяжной вентиляции расположен вентилятор 13,Устройство работает следующим образом.Воздух через шахту 7 приточной вентиляции поступает в тепловлагообменник 9, который расположен в зоне промерзания грунта и имеет в течение всего года отрицательную температуру на внутренних поверхностях, Воздух охлаждается и происходит удаление из него водяных паров, которые конденсируются на теплообменных поверхностях 10 с отрицательными температурами, Конденсируемая влага собирается в приямок 12.Осушенный воздух с...
Способ определения предельно допустимой концентрации
Номер патента: 1672350
Опубликовано: 23.08.1991
Авторы: Безменов, Клюкина, Юдин
МПК: G01N 30/02
Метки: допустимой, концентрации, предельно
...- молекулярная ласса оещества; т, тт - уремя удерживания соответственно воды и вещества на колонке с полисорбом, 1 табл. При допущении, что времена удерживаниявеществ через колонку с полимерным сорбентом, чья поверхность более всего по-- фхожа по адсорбционным свойствам наповерхность живых организл 10 м, пропорциональны временам жизни веществ ндцентрах адсорбции сорбенд, можно вычислить отношение времен жизни вещества поотношению к стандартному оещестоу, в качестве которого вь;бранд года,П р и м е р. В колонку с полисорбом 1Роодят смесь воды, э 1 анолд, ацетона, гек-;Ъсанд, бензола, толуола и регистрируют ; авремена удерживания каждого вещества,Приведенное к 20 С время удерживания веществ т через колонку предстдщено в таблице, по формуле...
Реверсивный лентопротяжный механизм
Номер патента: 1583976
Опубликовано: 07.08.1990
Авторы: Безменов, Гартель, Граников, Проценко, Черемшагин
МПК: G11B 15/44
Метки: лентопротяжный, механизм, реверсивный
...6, через которую осуществляется передача момента от двигателя 12 ведущему валу 2. Последний за счет фрикционного сцепления осуществляет транспортирование МЛ 13 в тракте. Шестерня 7 в это время кинематической связи с другой храповой муфтой 5 не имеет, поэтому ведущий вал 1 от двигателя 12 отключен. Однако вал 1 вращается магнитной лентой 13 за счет фрикционного сцепления иявляясь вместе с маховиком 3 пассивным инерционным элементом, выполняет в данном случае роль механического фильтра.Благодаря большой площади сцепления ленты 13 с обоими ведущими валами 1,2 и за счет того, что это сцепление осуществляется только по основе МЛ 13, происходит сглаживание динамических перекосов, а рабочий слой ленты 13 меньше изнашивается,При вращении...
Двухкаскадный многосекционный гидравлический распределитель с электрическим управлением
Номер патента: 1576743
Опубликовано: 07.07.1990
Авторы: Айзенберг, Безменов, Фаязов
МПК: F15B 13/02
Метки: гидравлический, двухкаскадный, многосекционный, распределитель, управлением, электрическим
...осевому каналу 63 в наконечнике 59 полости, образованной между внутренней поверхностью осевого канала 69 в седле 71 и винтовой канавкой в толка- теле 77 поступает в полость 73 высокого . давления, Поскольку сила, действующая на якорь 80 электромагнита 18, больше силы напора рабочей жидкости в осевом канале 69 седла 71, разъединения конической поверхности 61 наконечника 59 с внутренней поверхностью осевого канала 69 в седле 71 не произойдет. После наполнения полости 73 высокого давления рабочей жидкостью под высоким давлением произойдет перемещение распределительного золотника 17 вместе с седлами 70 и 71, толкателем 77 с винтовой канавкой, золотником 47 управления с наконечниками 58 и 59, толкателем 76 с винтовой канавкой в крайнее...
Способ дозирования жидкости и устройство для его осуществления
Номер патента: 1435945
Опубликовано: 07.11.1988
Автор: Безменов
МПК: G01F 13/00
Метки: дозирования, жидкости
...5. Клапан 5 закрывается и давление в мерной емкости 5 падает от значения, равного Рдо атмосферного. Давление на выходе элемента 12 сравнения при этом равно нулю, и триггер 15 взводится, обеспечивая подачу давления питания Р на вход КС-цепочки, образованной . дросселем 16 и емкостью 17, и запрещая сброс сжатого воздуха эа дросселем 16 через прямой вход элемента ЗАПРЕТ 20 в атмосферу. Кроме того, 25 выходной сигнал триггера 15 через элемент ИЛИ.18 поступает на управляющий вход клапана 5; подцерживая последний в замкнутом положении во время наполнения мерной емкости дозируе- З 0 мой жидкостью, Наполнение мерной ем-. кости происходит под действием нарастающего по времени С избыточного давления сжатого воздуха Р,(г.) в расходном резервуаре,...
Способ настройки усилителя мощности
Номер патента: 1415424
Опубликовано: 07.08.1988
Авторы: Безменов, Тяжлов, Усанов
МПК: H03F 3/60
Метки: мощности, настройки, усилителя
...наб д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к радиотехнике и может быть использовано в различной аппаратуре СВЧ-диапазона.Цель изобретения " уменьшение нелинейных искажений.5Способ осуществляется следующим образом.На вход полевого транзистора, включенного по схеме с общим истоком, подают фиксированный уровень СВЧ мощности, Происходит изменение тока стока транзистора на величину продетек" тированной составляющей д 11 тока:Д 1,= 11- 1 15 где 1 - ток исток-сток при подачеф 1 отолько постоянного напряжения на транзистор;11 - ток исток-сток при подачеСВЧмощности на вход транзистора.Величина тока продетектированного сигнала измеряется миллиамперметром, включенным в цепь питания...
Пресс для высокочастотной сварки крупногабаритных изделий из термопластичных материалов
Номер патента: 1366417
Опубликовано: 15.01.1988
Авторы: Безменов, Заманский, Игнатьев, Мазо, Мейель, Рыскин, Федорова
МПК: B29C 65/04
Метки: высокочастотной, крупногабаритных, пресс, сварки, термопластичных
...на изоляторах 13 и присоединена к верхней Изобретение относится к сварке изделий из термопластичных материалов при нагреве их в электрическом поле высокой частоты и может быть использовано в прессах с прессующими плитами большой поверхности.Цель изобретения - повышение качества сварки за счет более точного соблюдения параллельности потенциаль ных плит путем повышения жесткости механизма прессования и синхронности перемещения штоков гидроцилиндров, а также снижения металлоемкости. раме 1411 оследняя втулками 15 закреплена на двух поперечных рамах 16.Эти рамы соединены гайками 17 с колоннами 18. Колонны соединяют потенциальную плиту 12 через раму 14,втулки 15 рамы 16 и гайки 17 со станиной, Гайки 17 служат для регулирования...
Устройство для округления суммы и разности двоично кодированных чисел с плавающей запятой
Номер патента: 1361543
Опубликовано: 23.12.1987
Авторы: Безменов, Русанов
МПК: G06F 7/38
Метки: двоично, запятой, кодированных, округления, плавающей, разности, суммы, чисел
...должен быть поставленсоответствующий элемент задержки).Если в дополнительной тетраде 6регистра 1 до сдвига кода находятсянули, то на входе младшего разряда 8после сдвига кода на одну тетраду30 вправо действует сигнал "0", не меняющий состояние этого разряда. Еслиже в одном из разрядов тетрады 6 имеется "1", то в младшем разряде 8 после сдвига кода будет установлена "1 ".Таким образом, после первого выдвижения за разрядную сетку регистра 1 цифры "1" в младшем разряде 8дополнительной тетрады 6 при всехпоследующих сигналах вплоть до момен 40 та окончания денормализации всегдабудет находиться "1". Этим обеспечивается указанная выше коррекций, денормалйзованного числа,Далее происходит нормализация ре 45 эультата выполнения операции сложения...
Устройство для округления суммы и разности двоично кодированных чисел с плавающей запятой
Номер патента: 1361542
Опубликовано: 23.12.1987
Авторы: Безменов, Русанов
МПК: G06F 7/38
Метки: двоично, запятой, кодированных, округления, плавающей, разности, суммы, чисел
...Если в младшей тетраде регистра 1 до сдвига кода находятся нули, то на входе 3 младшего разряда после сдвига кода на одну тетраду вправо действует сигнал 0, не меняющий состояние этого разряда. Если в одном из разрядов младшей тетрады регистра 1 до сдвига кода находится хотя бы одна "1", то младший разряд 5 после сдвига кода окажется в состоянии "1", Таким образом, после первого выдвижения за разрядную сетку регистра 1 цифры "1" в младшем разряде 5 этого регистра при всех последующих сдвигах вплоть до момента прекращения денормализации всегда. будет находиться цифра "1". Этим обеспечивается указанная выше коррекция денормализованного числа.Далее происходит нормализация результата выполнения операции. Мантисса ненормализованного...
Устройство для округления суммы и разности двоичнокодированных чисел с плавающей запятой
Номер патента: 1339550
Опубликовано: 23.09.1987
Авторы: Безменов, Русанов
МПК: G06F 7/38
Метки: двоичнокодированных, запятой, округления, плавающей, разности, суммы, чисел
...осуществляемая устройством, приводит к тому,что погрешнось округления можетиметь различные знаки независимо отзнаков слагаемых и выполняемой опе О рации. Действительно, пусть, например, порядки слагаемых одинаковые,так что денормализации не происходит, и, следовательно, денормализованное слагаемое не корректируется.45 В этом случае погрешность округленияскладывается из погрешности норма-.лизации результата, связанной с отбрасыванием значащей цифры, выдвинутой за разрядную сетку регистра при 50 нормализации вправо, и усечениемрезультата на дополнительный разряд,а также погрешности, связанной сзасилкой значащей цифры в младшийразряд нормализованного и усеченногорезультата. Так как появление цифры"0" или "1" в младшем разряде результата...

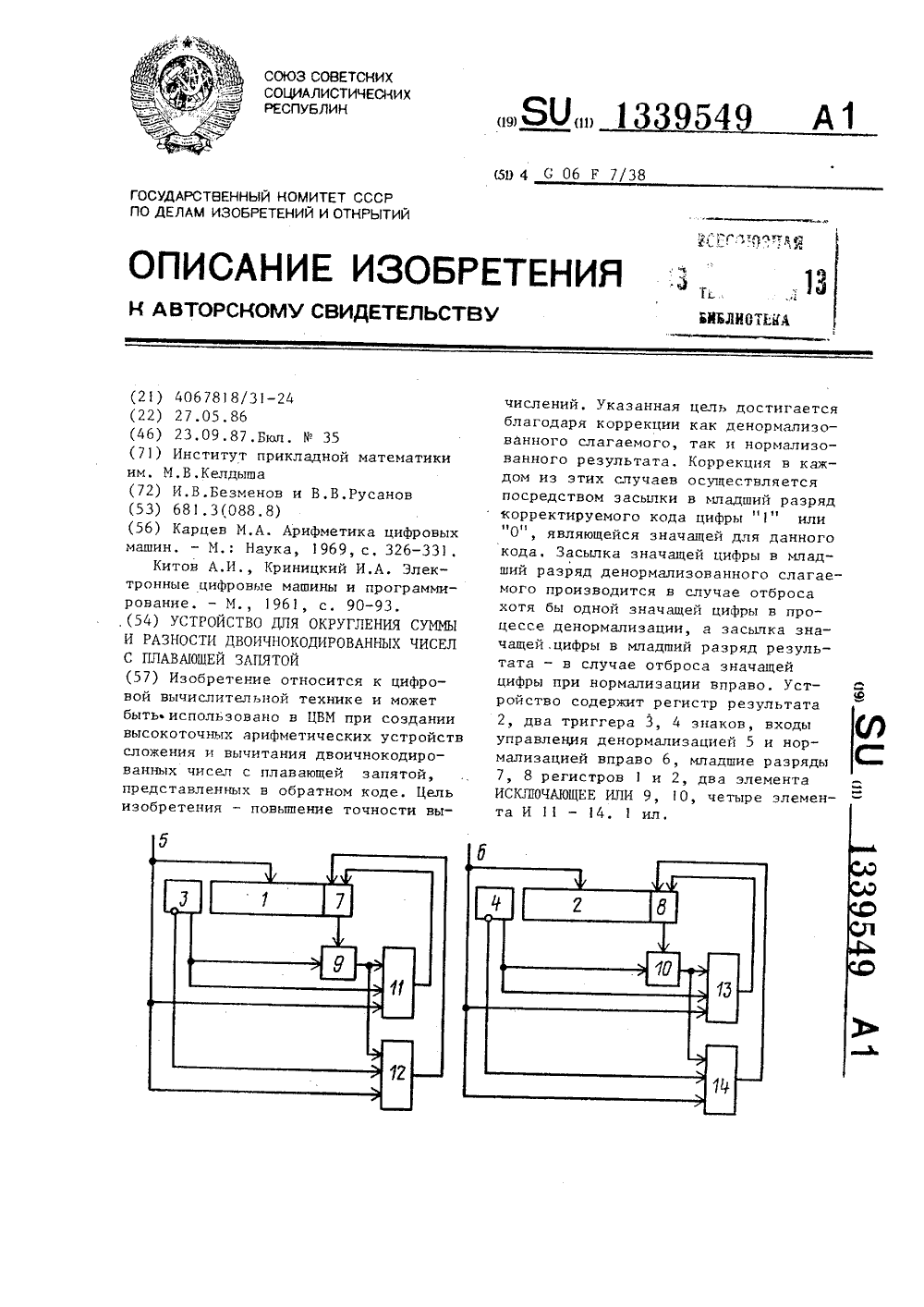

Устройство для округления суммы и разности двоичнокодированных чисел с плавающей запятой
Номер патента: 1339549
Опубликовано: 23.09.1987
Авторы: Безменов, Русанов
МПК: G06F 7/38
Метки: двоичнокодированных, запятой, округления, плавающей, разности, суммы, чисел
...разряде 7 сдвинутого на один рязряд вправо кода знача - щую цифру: "1" в первом случае и "О" - во втором. Таким образом, после первого выхода за разрядную сетку регистра 1 значащей цифры в младшем разряде 7 этого регистра при всех последующих сдвигах кода вплоть до момента окончания денормализации будет находиться значащая цифра. Этим обеспечивается указанная выше коррекция денормализованного числа,35 3 1339Далее происходит нормализация результата сложения или вычитания. Мантисса и знак результата находятся соответственно в регистре 2 и тригге 5ре 4,Если результат требуется нормализовать вправо, то на вход управлениясдвигом вправо регистра 2 по входу6 поступает сигнал "1", в результатечего происходит сдвиг кода, находящегося в...
Способ подбора растений для замкнутой агробиосистемы
Номер патента: 1327835
Опубликовано: 07.08.1987
Авторы: Безменов, Головко, Гродзинский, Деревянко, Юдин
МПК: A01G 7/00
Метки: агробиосистемы, замкнутой, подбора, растений
...создания искусственных замкнутых агробиоценозов, устойчивых к повышенному содержанию антропогенных и иных токсических выделений.Цель изобретения - повышение эффективности способа за счет достижения непрерывности воздействия на растения веществ, повышаюцих газоустойчивость агробиоценоза.Способ заключается в том, что в агробиоценоз вводят растения, выделяющие ароматические вещества, содержагцие свободные радикалы, способные связывать полярные молекулы, тем самым нейтрализуя воздействие вредных газов на растения.Подбор пары ароматических и неароматических растений осуществляют с учетом газоустойчивости каждого из них и заданной газоустойчивости агробиоценоза.Соотношение количества растений неароматических и ароматических определяют по...
Установка для закалки шеек коленчатых валов
Номер патента: 1271897
Опубликовано: 23.11.1986
Авторы: Акимов, Безменов, Белов, Быков, Здор, Иевлев, Рыскин, Ткачев, Ушерович, Шевченко, Шуккель
МПК: C21D 9/30
Метки: валов, закалки, коленчатых, шеек
...с индуктором, Рычаг 6 соединен с трансформатором шарниром 7. Верхний конец рычага 6 проходит сквозь ось 8 шарнира. Одинаковые по жесткости и длинепружины 9 и 10 удерживают рычаг 6 вего среднем положении, т.ев положении, когда шарнир 7 находится в одной горизонтальнои плоскости с шарниром 5 (фиг. 1, 2 и 4) . Пружины 11 и12 воздействуют на рычаг 4, если онотклоняется от своего вертикального 10 положения на шарнире 13 (фиг. 3 и 5),Пневмоцилиндр 14 и шток 15 служатдля отвода индуктора 2 при установкезакаливаемого вала в центры 16,Установка для закалки шеек колен чатых валов работает следукпцим образом.Для установки вала, подлежащегозакалке, индукторы 2 разводятся пневмоцилиндрами 14, штоки 15 которых 20 воздействуют на рычаги 4 (фиг....
Способ оценки газоустойчивости растений
Номер патента: 1266490
Опубликовано: 30.10.1986
Авторы: Безменов, Клюкина, Миронов, Юдин
МПК: A01G 7/00
Метки: газоустойчивости, оценки, растений
...веществ конец иглы шприца с внешней стороны нагревают. При достижении предельно допустимой концентрации токсиканта в камере электрическое сопротивление листа уменьша,ется. Токсическую концентрацию С исследуемого вещества при 100%-ной относительной влажности воздуха рассчитывают по формулеМ,С(1+ч) Ч (2)где М, - масса токсического газа,введенного в камеру.П р и м е р. В качестве измерительной камеры использовали стеклянную банку емкостью 0,62 л, высотой14 см, диаметром 8 см, в дне банкипросверлено отверстие и вставлен штуцер с резиновой мембраной, которуюможно проткнуть иглой шприца, банказакрывается стеклянной крышкой являющейся дном газовой камеры, вкрьпцке просверлено два отверстия, вкоторые вставлены два болта М 4 найболтах...
Способ определения количества центров адсорбции на поверхности листа растения
Номер патента: 1264869
Опубликовано: 23.10.1986
Авторы: Бардиер, Безменов, Головко, Гродзинский, Клюкина, Юдин
МПК: A01G 7/00
Метки: адсорбции, количества, листа, поверхности, растения, центров
...на центре адсорбции молекулы вещества-метки к вероятности нахождения на аналогичном центре адсорбции молекулы воды;Р - отношение плотности вещества.метки к плотности воды.Величину Ф можно определить, если известно время прохождения через колонку хроматографа вещества-метки и воды, при данной температуре Ф --Т. Тв(2) где Т. - время прохождения через колонку газового хроматографа вещества- метки; Т. - время прохождения через колонку хроматографа воды. Для данного вещества-метки при даннойтемпературе Ф является постоянной величиной (для этанола при 20 С Ф=0,083).Пример.Из середины листа клена-явора вырезают площадку размером 1 х 1 см, присоединяют к электродам и измеряют электрическое сопротивление образца, которое равно 1,15 МОм....
Топочное устройство для сжигания отходов
Номер патента: 1255816
Опубликовано: 07.09.1986
Авторы: Безменов, Левшаков, Новиков
МПК: F23G 5/38
Метки: отходов, сжигания, топочное
...частиц инертного дисперсного материала 4. Процесс горения ведут при 800 С. При такой температуре происходит термическое разложение вяжущих веществ в частицах древесной пыли, в результате чего выделяются токсичные газы. Продукты сгорания, представляющие собой смесь токсичных газов, древесной золы и порошков абразивов, поднимаются в верхнюю часть камеры 2 сгорания с кипящим слоем со скоростью 5 м/с, а затем они направляются в сопла 9, по которым они 30 35 40 45 50 55 движутся со скоростью 70 м/с. Сопла 9 установлены с зазорами в воздушных соплах 8. Через эти зазоры подают вторичный воздух, который движется со скоростью 80 м/с по каналу, образованному зазорами, вдоль сопел 9 в одном направлении с продуктами сгорания....
Устройство для измерения параметров дыхания
Номер патента: 1246986
Опубликовано: 30.07.1986
Авторы: Безменов, Вейцман, Грушевский, Мисюра, Петрашенко, Сухолуцкий, Филякин
МПК: A61B 5/08
Метки: дыхания, параметров
...11 и 12,установленных в корпусе соответственно в зоне выдыхаемого воздуха и в 25атмосфере окружающей среды, входящиев плечи уравновешенных мостов 13 и14, два операционных усилителя 15 и16, дифференциальный усилитель 17 иформирователь 18.ЭОУстройство работает следующим образом,Поток выдыхаемого воздуха, проходя через корпус 1, взаимодействует с крыльчаткой 2 и вызывает ее враще ние. Одновременно выдыхаемый воздух нагревает терморезистор 11, который находится на пути потока выдыхаемого воздуха. При этом происходит разба 40 ланс моста 13, сигнал разбаланса которого усиливается операционным уси" лителем 15.Сигнал моста 14, в который вхо 45дит терморезистор 12, усиливается операционным усилителем 16, при этом терморезистор 12...
Устройство для высокочастотной сварки деталей из пластмасс
Номер патента: 1224167
Опубликовано: 15.04.1986
Авторы: Безменов, Коробова, Рыскин, Серогодский, Федорова
МПК: B29C 65/04
Метки: высокочастотной, пластмасс, сварки
...имеющих форму петли, огибающей рамку 2 и закрепленных по ее периметруна наружной и внутренней поверхностях, шарнирно соединенные с электродом 1 вертикальные пластины 4, установленные на основании5, верхний электрод 6, расположенный сооснос нижним электродом 1, изоляционный вкладыш 7, размещенный между верхним 6 инижним 1 электродами. Электроды 1 и 6установлены по обе стороны стыка свариваемых деталей.Электрод 6 может быть выполнен аналогично, как и электрод 1,35Устройство работает следующим образом,В исходном положении нижний электрод 1откидывается в вертикальное положение,При этом происходит загрузка детали 8 свариваемого изделия, (например, аккумуляторного бака), Нижний электрод опускается досоприкосновения с...
Способ термической обработки профилированных керамических изделий
Номер патента: 1219565
Опубликовано: 23.03.1986
Авторы: Безменов, Болдырев, Килькеев, Рябинький, Шамов
МПК: C04B 33/32
Метки: керамических, профилированных, термической
...образом, использованиепредлагаемого способа позволяет осуществить безградиентный разогрев,сводя к минимуму возможность возникновения термоупругихнапряжений вматериале,т.е. повыситькачество изделий иускорить процесс термообработки, 40Этот выигрыш от применения высокочастотного нагрева наиболее полно реализуется при оптимальном соотношении между толщиной профилированного изделия и длиной волны электромагнитных колебаний. Чрезмернокоротковолновые колебания вызываютперегрев наружных участков изделия.При отношении длины волны к толщинепрофиля более 2-х возрастают энергозатраты на обжиг из-за паденияинтенсивности нагрева, вызванногоуменьшением рабочей частоты.Осуществлэбвазом. Отформованное в прессе СМК(производительность 40 т/ч)...
Установка для высокочастотной сварки изделий из термопластичных материалов
Номер патента: 1186522
Опубликовано: 23.10.1985
Авторы: Безменов, Заманский, Игнатьев, Наводный, Рыскин, Федорова, Шуккель
МПК: B29C 65/04
Метки: высокочастотной, сварки, термопластичных
...плитами 1 и 2 в зависимости от высоты сварнваемых элементов или высоты элементов сварочной оснастки. Нижняя плита 2 лежит на столе 15, посаженном по скользящей посадке на штоке 16 нижнего цилиндра 17. Стол 15 удерживается в верхнем положении на штоке 16 пружиной 18 и ограничителем 19, прикрепленным к верху штока 16.Цилиндр 17 имеет значительно меньший диаметр, чем цилиндр 8, так как цилиндр 17 предназначен для подьема сравнительно легкого стола 15 и лежащей на нем плиты 2, а цилиндр 8 - для создания усилий, необходимых для сварки, которые лежат обычно в пределах 0,5 - 3,0 т.На штоке 16 шарнирно закреплено коромысло 20. Концы этого коромысла шарнирно соединены с горизонтальными плечами коленчатых рычагов 21, вертикальные концы которых...
Капельный пневматический дозатор
Номер патента: 1170279
Опубликовано: 30.07.1985
Автор: Безменов
МПК: G01F 13/00
Метки: дозатор, капельный, пневматический
...не успевает достичь такого размера, при котором происходит ее отрыв от торца капиллярной трубки, а за время действия импульса разрежения происходит полное втягивание частично сформированной капли в капиллярную трубку питающего резервуара. Надежность процесса каплеобразования зависит также от расстояния 3 между нижней кромкой наконечника 3, выполненного в виде сопла, и нижним торцом капиллярной трубки 2. При слишком малом расстоянии может произойти залипание капли на нижнем торце наконечника 3, что снижает надежность дозирования. Экспериментально установлено, что для исключения взаимодействия капель жидкости с нижней кромкой наконечника 3 (пневматического сопла) достаточно иметь величину 6 = 2 мм. 1 О 15 20 25 зо 35 4 О 45 50 55 При...
Способ получения изделий
Номер патента: 1156789
Опубликовано: 23.05.1985
Авторы: Андреев, Антонишин, Безменов, Ковалев, Кузьмич, Лысых, Николаев, Парнас, Рубцов, Сергеев, Солоухин, Фейгин, Шевченко
МПК: B21J 5/00
...затрат путем использования тепла заготовок, прошедших обработку давлением.На чертеже представлена схема 1 О устройства для осуществления способа.Устройство содержит рольганг 1 для холодных заготовок 2, аппарат 3 с кипящим слоем мелкодисперсного 15 теплоносителя, индукционный нагреватель 4, ковочную машину-орудие 5 и рольганг 6 для выдачи иэделий 7, полученных в результате деформирования. 20Холодные заготовки 2 поступают с рольганга 1 в аппарат с кипящим слоем мелкодисперсного промежуточного теплоносителя 3, где нагреваются до температуры, равной 60-703 температуры йагрева под деформирование горячими изделиями 7, прошедшими деформирование в ковочной машине 5, Одновременно горячие изделия 7 охлаждаются и подаются на рольганг 6...
Пресс для сварки твч термопластичных материалов
Номер патента: 897547
Опубликовано: 23.02.1985
Авторы: Безменов, Быков, Заманский, Коен, Федорова, Фирсова
МПК: B29C 65/04
Метки: пресс, сварки, твч, термопластичных
...ч а ющ и й с я тем, что боковая стенка выполнена в виде графированной фольги. частей экрана, интенсивный износ трущихся контактных элементов, что снижает надежность работы пресса,Цель изобретения - повышение надежности работы пресса.Указанная цель достигается тем, что в прессе для сварки ТВЧ термопластичных материалов, содержащем верхнюю и нижнюю плиты, одна из которых установлена подвижно, меха- низм создания сварочного давления и экран, состоящий из двух установленных с возможностью замыкания между собой частей, каждая из которых соединена с одной из плит пресса, причем одна из частей экрана включает крышку, боковую стенку и подпружиненную раму с плоскими пружинами на поверхности, контактирующей с другой частью экрана, боковая стенка...
Устройство для измерения диэлектрической проницаемости материалов
Номер патента: 1114979
Опубликовано: 23.09.1984
Авторы: Безменов, Вагарин, Усанов
МПК: G01R 27/26
Метки: диэлектрической, проницаемости
...для генерации СВЧ колебаний с резистором в цепи питания,делитель напряжения, подключенныйпараллельно цепи питания и индикаторный элемент между резистором иплечами делителя23Недостатком известного устройства является сравнительно низкаяточность измеренияЦель изобретения - повышениеточности измерения,Поставленная цель достигаетсятем, что в устройстве для измерения диэлектрической проницаемости материалов, содержащем измерительную камеру, подключенную к активному элементу длягенерации СВЧ колебаний с резистором в цепи питания, делительнапряжения, подключенный параллельно цепи питания и индикатор междурезистором и плечами делителя,центральный проводник с одной сторочыкамеры в виде отрезка коаксиальнойлинии передачи выполнен выступающим...
Высокочастотный трансформатор
Номер патента: 1101907
Опубликовано: 07.07.1984
Авторы: Авербух, Безменов, Болотинский, Заманский, Потапова
МПК: H01F 27/08
Метки: высокочастотный, трансформатор
...внешними слоями вторичной обмотки 3, Образуя совместно с первичной Обмоткои 1 и нутреси обмоткой 2 вторич Кй обчотки 1 сгг чу коаксиальных обмоток, ак кдк каждый слой первичной обмотки со всех сторн окрукен вторичной обмоткой. На наружной поверхности внешних слоев 5 вторичной обмотки 3 расположен чагнитопроод 6, изл)товлеиьй, например, в виде пакета листов электротехнической стали. Магнитопровод 6 жестко соединен с внешними сло 55)и 5 вторичной обмотки 3 посредством теплопроводного материала 7, например, припоем ПОС. На лобовых частях вторичной обмотки 3 расположены трубки 8 водяного охлаждения.Трансформатор работает следующим образом,Ток высокой частоты от источника питания (не показанного) подводится к выводам 9 первичной обмоткии...
Биологическая центрифуга
Номер патента: 1090451
Опубликовано: 07.05.1984
Авторы: Безменов, Грушевский, Коншин, Луценко, Минцис, Сиников, Филякин
МПК: B04B 13/00
Метки: биологическая, центрифуга
...электропривода 4, размещенного на неподвижном основании 1. Электропривод 4 снабжен схемой 5 автоматического отключения, предназначенной для выключения электропривода 4 в случае выходы из строя электродвигателя или заклинивания платформы 2. Электропривод 4 и схема 5 отключения подключены к блоку 6 питания, соединенному с бортовой системой питания. Для передачи питания с неподвижной платформы 1 на подвижную платформу 2 служит токосъемник 7. В каждом термостате находятся задатчик 9 температуры и датчик 10 температуры, подключенные к схемам 8 контроля температуры. Каждая схема контроля температуры состоит из двух компараторов верхнего 11 и нижнего 12 температурных пределов, подключенных к схеме ИЛИ 13, соединенной с усилителем 14...
Устройство для закалки шатунных шеек коленчатого вала
Номер патента: 1068503
Опубликовано: 23.01.1984
Авторы: Безменов, Болотинский, Завьялова, Заманский, Коен, Рыскин
МПК: C21D 1/06
Метки: вала, закалки, коленчатого, шатунных, шеек
...индуктор, питающий его трансформатор, шарнирный механизм, подвески., а также уравновешивающий их груз двигаются по круговым 10 15 20 25 30 траекториям одинакового радиуса, равного радиусу кривошипа и синхронной с эакаливаемым валом угловой скоростью. При этом возникающие при вращении вала и механизмов силы инер ции уравновешивают друг друга 23.Однако известное устройство несколько сложнее устройства И 3, так как требует строго ориентированного по углу) расположения коленчатого вала относительно подвижных звеньев механизма подвески.Наиболее близким к предлагаемому по технической сущности является устройство для закалки шатунных шеек коленчатых валов, в котором индуктор и питающий его трансформатор, подвешенные на одном...
Устройство для сортировки стержневых деталей ступенчатой формы
Номер патента: 1066673
Опубликовано: 15.01.1984
Авторы: Безменов, Крючков, Черемшагин
МПК: B07C 5/04
Метки: сортировки, стержневых, ступенчатой, формы
...с гнездами,подпружиненную пластину со сквознйми отверстиями и продольными сквозными пазами, установленную в плитесвободно с возможностью возвратнопоступательного перемещения в направлении, параллельном сквозным пазам, и закрепленную под плитой пластину с калибрующигли пазами, приэтом каналы плиты, отверстия подпружиненной пластины и гнезда ловителя расположены соосно и ориентированы вдоль осей продольных калибрующих пазов и пазов в подпружиненнойпластине. 45На фиг, 1 изображено устройство,общий вид, на фиг. 2 - сечение Л-Лна фиг. 1; на фиг, 3 - положениесортируемых деталей после их загрузки в устройство, на фиг. 4 - разРезБ-Б на фиг. 3; на фиг. 5 и б - положение сортируемых деталей после ихразделения.Устройство содержит плиту 1 с...
