Ферритовый материал с прямоугольной петлей гистерезиса

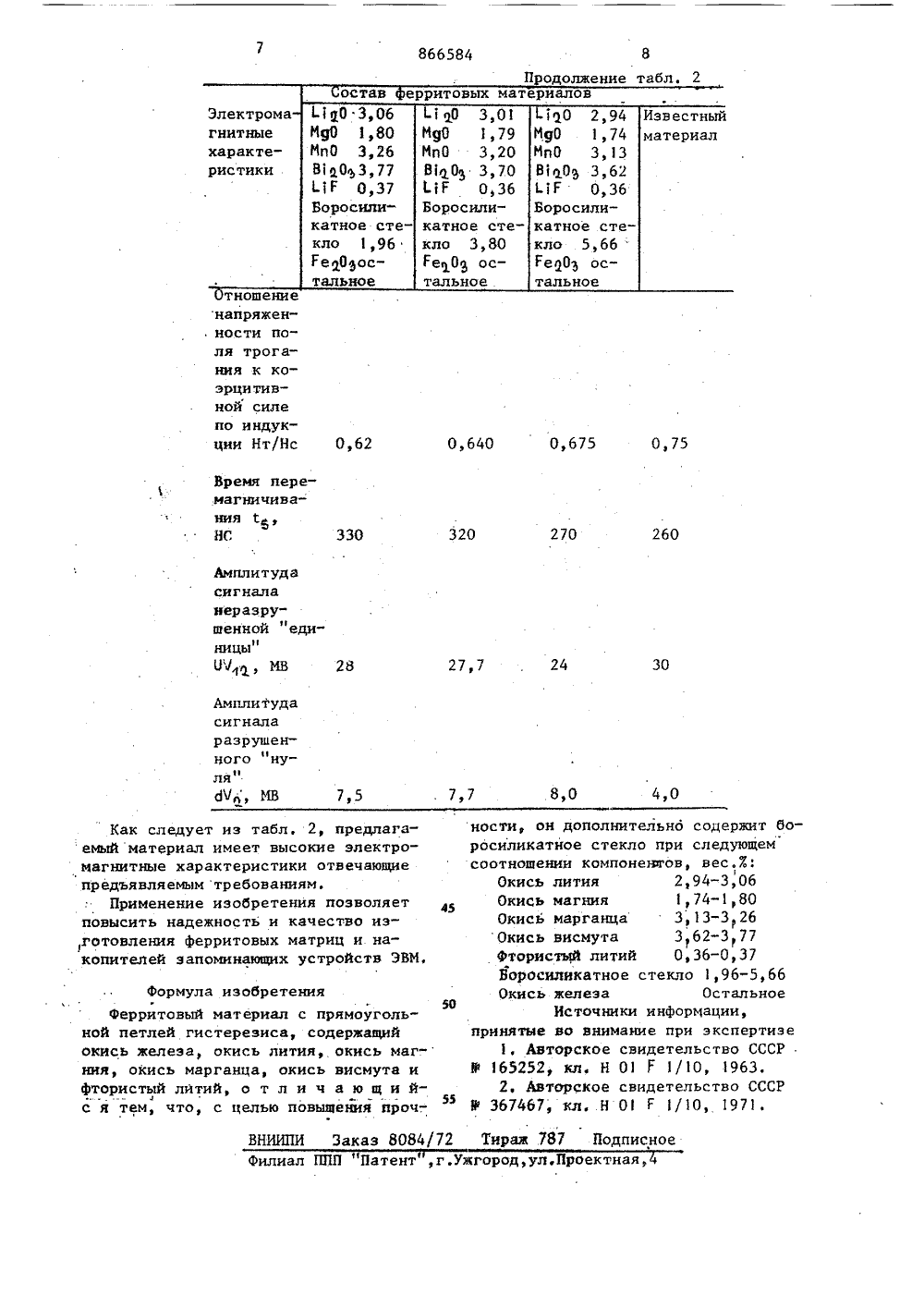

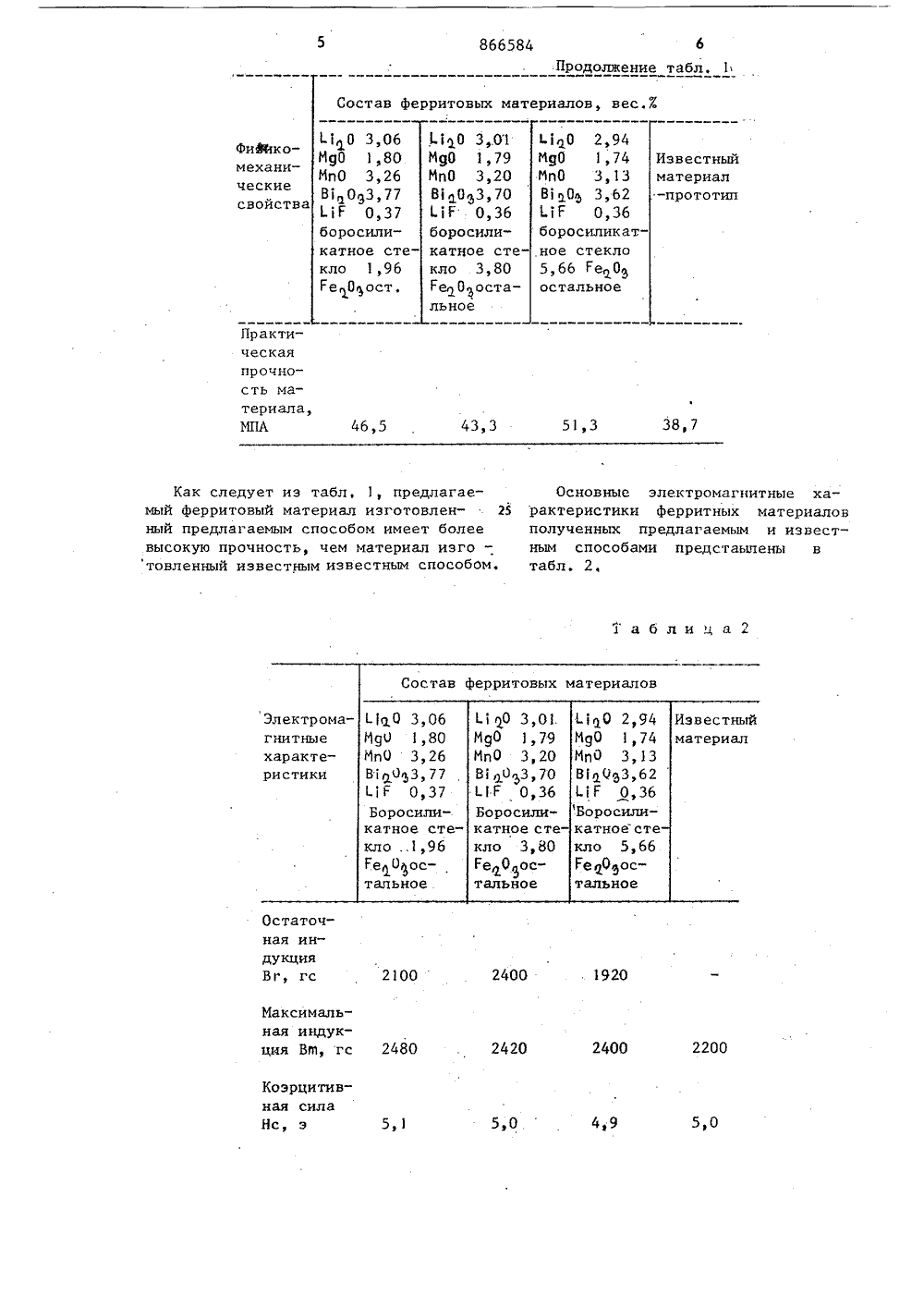

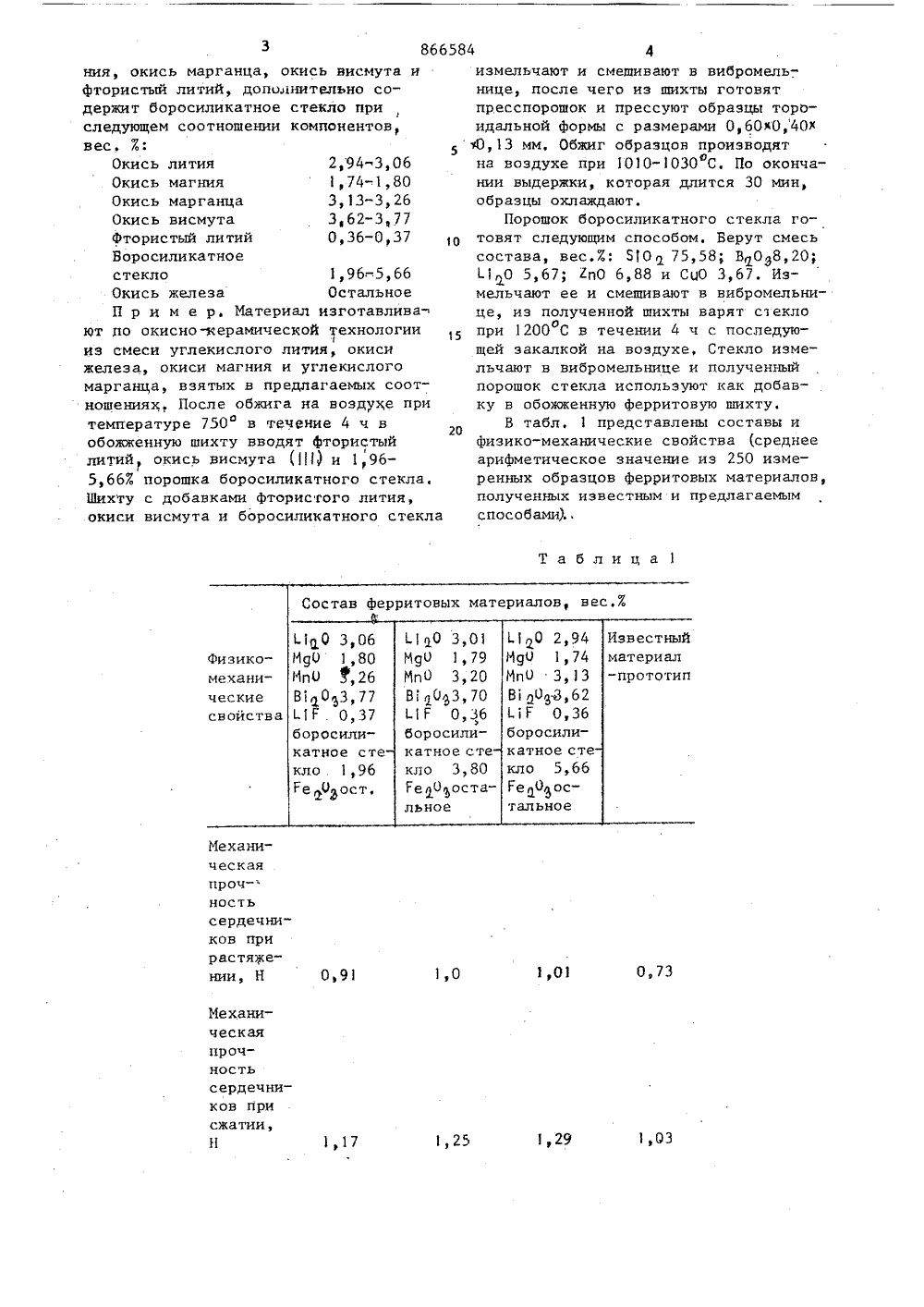

Союз СоветскихСоциалистическихРеспубики ОП ИСАНИЕИЗОВРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ11866584(28) Приоритет Гссурарстмниый ксмвтет Опубликовано 23.09.81. Бюллетень фЪ 35 по делам изобретений и открытей(53) УДК 621318. . 124 (088. 8) Дата опубликования описания 03,0,8 ф:,Ф;1"с т,",вачтт, у) фЕРРИТОВЫЙ МАТЕРИАЛ С ПРЯМОУГОЛЬНОЙ ПЕТЛЕЙГИСТЕРЕЗИСА стально Изобретение относится к ферритовым материалам с прямоугольной пе" тлей гистерезиса и может быть использовано в электронно-вычислительной технике для изготовления элементов памяти.Известен ферритовый материал, представляющий собой магниймарганецлитиевый феррит, содержащий окись висму- . та Г 1".Наиболее близким к предлагаемому по технической сущности и достигаемому результату является ферритовый материал с прямоугольной петлей гистерезиса Е 2., имеющий следующий состав, вес, 7:Окись лития 2,6 3,6 Окись магния 0,1-2,6 Окись марганца 0,1-9,6 Окись висмута 0,1-5,0 фтористый литий 0,1-1,2 Окись железа 0 е Недостатком известных материалов являются низкие физико-механические свойства, в частности прочность. Так, прочность при растяжении извеетного ферритового материала составляет 38,7 мПа.Использование в современной вычислительной технике ферритовьх сердечников с внешним диаметром (0,8 мм определяет необходимость повьппения физико-механических свойств сердечников, и прежде всего, повышения прочности при растяжении, что позволяет уменьшить или исключить разрушение и повреждение сердечников при изготовлении ферритовых запоминающих устройств, повысить качество изготовления и надежность блоков этих устройств.Цель изобретения повьппение прочности ферритового .материала с прямоугольной петлей гистерезиса.Поставленная цель достигается тем, что ферритовый материал с прямоугольной петлей гистерезиса, содержащий окись железа, окись лития, окись маг86658 10 20 Таблица 1 Состав ферритовых материалов, вес,% 1,1,20 2,94 ИдО 1, 74 ЯпО 3,13 В 1 03, 62 1,1 Г 0,36 боросиликатное сте кло 5, бб Ге 0 ос- тальное Известный 1,0 3,01 ИдО 1,79 Мп 0 3,20 В 103,70 1.1 Р 0,36 боросиликатное сте кло 3,80 ГеОоста- льное Ц 110 3,06 Мд 0 1,80 ИпО У,26 В 103,77 1.Р . 0,37 боросиликатное сте кло 1,96 Ге Озост,физикомеханическиесвойства материал -прототип Механическая проч- ность сердечни"ков прирастяжении, Н 1,0 Механическая проч- ность сердечников при сжатии, Н 1,03 1,29 1,25 1,17 ния, окись марганца, окись висмута и фтористый литий, дополнительно содержит боросиликатное стекло при следующем соотношении компонентов, вес. 7.:Окись лития 2, 94-3, 06Окись магния 1,74-1,80Окись марганца 3,13-3,26Окись висмута 3,62-377Фтористый литий 0,36-0,37Воросиликатноестекло 1,96-5,66Окись железа ОстальноеП р и м е р, Материал изготавлива ют по окисно-керамической технологии из смеси углекислого лития, окиси железа, окиси магния и углекислого марганца, взятых в предлагаемых соотношениях. После обжига на воздухе при температуре 750 в течение 4 ч в обожженную шихту вводят Фтористый литий окись висмута (11) и 1,96- 5,667 порошка боросиликатного стекла, Шихту с добавками фтористого лития, окиси висмута и боросиликатного стекла 4 4измельчают и смешивают в вибромельнице, после чего из шихты готовят пресспорошок и прессуют образцы торьидальной Формы с размерами 0,60 кО,40 Х 0,13 мм, Обжиг образцов производят на воздухе при 1010-1030 С, По окончании выдержки, которая длится 30 мин, образцы охлаждают.Порошок боросиликатного стекла готовят следующим способом, Берут смесь состава, вес.%; 5 О 0 75,58; В 098,20;1,10 5,67; ЕпО 6,88 и СцО 3,67, Измельчают ее и смешивают в вибромельнице, из полученной шихты варят стекло при 1200 С в течении 4 ч с последуюощей закалкой на воздухе, Стекло измельчают в вибромельнице и полученный порошок стекла используют как добавку в обожженную Ферритовую шихту.В табл, 1 представлены составы и физико-механические свойства (среднее арифметическое значение из 250 измеренных образцов Ферритовых материалов, полученных известным и предлагаемым способами)-прототип ческиесвойства Практическая прочность материала,МПА 43,3 38,7 51,3 46,5 Как следует из табл, 1, предлагаемый Ферритовый материал изготовлен ный предлагаемым способом имеет более высокую прочность, чем материал изго - товленный известным известным способом. 1 аблица 2 Остаточная индукция Вг, гс 2100 2400 1920 Максимальная индукция Вв, гс 2480 2200 2400 2420 Коэрцитивная силаНс, э 5,0 5,1 1.10 3,06 МдО 1,80 МпО 3,26 В 1 093,77 1.1 Е 0,37 боросиликатное стекло 1,96 ЕеОост,1.10 З,.О 1 МдО 1,79 МпО З,го В 103,70 1.1 Г 0,36 боросиликатное стекло 3,80 ГеОоста- льное 1.10 2,94 Мд 0 1,74 МпО 3,13 В 10 3,62 1.1 Г 0,36 боросиликатное стекло 5,66 ГеО остальное Основные электромагнитные характеристики Ферритных материалов полученных предлагаемым и известным способами предстаылены в табл. 2,866584 Продолжение табл. 2 остав ерритовых материалов 1.1 О 3,01 ИДО 1,79 ИпО 3,20 В 0 3,70 1.1 Г О, Зб Боросиликатное стекло 3,80 Ге 10 а ос- тальное Электромагнитныехарактеристики Известныйматериал тношение напряженности поля трогания к коэрцитивной силе по индукции Нт/Нс 0,62 0,675 0,640 0,75 Время перемагничиваиияНС 270 260 320 330 Амплитудасигнала неразрушенной "единицы" 24 30 27,7 Амплитудасигнала разрушенного "нуля"Ю ИВ 4,0 ности, он дополнительно содержит боросиликатное стекло при следующем соотношении компонеюгов, вес.Х:Окись лития 2,94-3,06 Окись магния 1,74-1,80 Окись марганца 3,13-326 Окись висмута 3 62-3 77 Фтористь 1 й литий 0,36-0,37 Воросилнкатное стекло 1,96-5,66 Окись железа ОстальноеИсточники информации, принятые во внимание при экспертизеАвторское свидетельство СССР У 165252, кл. Н 01 Г 1/10, 1963,2. Авторское свидетельство СССР У 367467, кл. Н 01 Г 1/10, 1971формула изобретенияферритовый материал с прямоугольной петлей гистерезиса, содержащий окись железа, окись лития, окись магния, окись марганца, окись висмута и фтористый литий, о т л и ч а ю щ и йс я тем, что, с целью повышения проч-. ВНИИПИ Заказ 8084/72 Тираж 787 Подписное филиал ППП "Патент,г.Ужгород,ул.Проектная,10 3,06 ИДО 1,80 ИпО 3,26 В О 3,77 1.1 Г 0,37 Бороснликатное стекло 1,96 г еОостальн Как следует из табл, 2, предлагаемый материал имеет высокие электромагнитные характеристики отвечающие предъявляемым требованиям.Применение изобретения позволяет повысить надежность и качество изготовления ферритовых матриц и накопителей запоминающих устройств ЭВИ,10 2,94 ИдО 1,74 ИпО 3,13 В 10 3,62 .1 Г 0,36 Боросиликатное стекло 5,66 ГеОй ос- тальное
