Александер

Номер патента: 2003496

Опубликовано: 30.11.1993

Автор: Александер

МПК: B60G 11/26

Метки: цилиндропоршневое

...(стенкой) 28, Цилиндропоршневое устройство 2 имеет защитную трубу 30, укрепленную одним концом на консольном конце штока 10 поршня 6, а другим концом простирающуюся соосно цилиндру 4 до переходной области между цилиндром и штоком поршня. Упругая окружная поверхность 28 укреплена на защитной трубе ЗО, а компенсационная полость 22 Образована между защитной трубой 30 и упругой окружной стенкой 28. Полость 22 сообщена проходящим сквозь шок 10 поршня каналом 32 с полостью 12 цилиндра,Защитная труба 30 окружает цилиндр 4 соосно с малым люфтом по окружности так, что Образуется узкая кольцевая щель 34 между цилиндром 4 и защитной трубой ЗО, Упругая окружная стенка 28 при этом выполнена в виде шланговой гильзы 36, т,е, в аиде резиноупругого...

Номер патента: 1838677

Опубликовано: 30.08.1993

Автор: Александер

МПК: B30B 9/02, F16B 21/18

Метки: вставной, гильзе, детали, крепления, разъемного, фиксации

...5,Стопорное кольцо 7 выполнено иэ поло- совой пружинной стали и имеет несколько выступов 9 и 10 на внутренней стороне (фиг,2). В показанном примере имеется два выступа 9 и один выступ 10. Направленные внутрь выступы 9 и 10 проходят через прорезь 11 в стенке гильзы 12, длина которой несколько больше, чем ширина выступов 9 и 10. Благодаря этому стопорное кольцо 7 фиксируется на гильзе 5 от поворота и фиксирует гильзу 5 от осевого смещения. Если выступы 9 не выходят за внутреннюю стенку гильзы 5, то выступ 10 проходит через стен-, ку 12 гильзы в выемку 13, расположенную на наружной стороне вставной детали 4, а его длина несколько больше ширины выступа 10, Благодаря этому вставная деталь 4 или сливной элемент 3 застопорены как от осевых...

Номер патента: 1816302

Опубликовано: 15.05.1993

Авторы: Александер, Бочков, Демидов

МПК: F02K 7/18

Метки: двигатель, ракетно-прямоточный

...длины канала к его диаметру более или равным 2,6; стартовый ракетный двигатель установлен в камере дожигания с кольцевым зазором; заряд твердого топлива выполнен многоканальным.На чертеже изображен общий вид ракетно-прямоточного двигателя, Ракетнопрямоточный двигатель содержит корпус 1, в котором размещен маршевый ракетный двигатель 2 и бессопловой стартовый ракетный двигатель 3 с зарядом твердого топлива 4, с каналами 5, размещенный в камере дожигания 6 с зазором, воздухозаборник 7 и сопло 8,При этом отношение длины канала заряда к его диаметру выбрано равным или более 2,6 при этом соотношении в канале поддерживается давление не менее критического, а скорость истечения газов не менее скорости звука.Работает ракетно-прямоточный...

Номер патента: 1780514

Опубликовано: 07.12.1992

Авторы: Александер, Беттина

МПК: A63C 5/03

Метки: монолыжа

...22 носочной области 18 опорного участка 7, Нижняя сторона этой подошвенной пластины 25 снабжена зубчатыми полосами (не показаны), зацепляющимися с зубчатыми полосами в углублении 22 носочной области 18. С помощью этих полос можно регулировать. положение подошвенного прижима 24 в продольном направлении опорного участка 7. На переднем конце или краю подошвенной пластины 25 закреплена передняя пластина 26 предпочтительно под прямым углом к ней. Удаленный от подошвенной пластины 25 конец передней пластины 26 снабжен кожухом 27, в котором размещены механизм захвата для рантового фиксатора или щек 28 подошвенного прижима 24, Корпус 27 выполнен так, что он обращен назад от передней пластины 26 и 50 по крайней мере частично расположен над...

Номер патента: 1777645

Опубликовано: 23.11.1992

Авторы: Александер, Руперт

МПК: C21C 5/46, F27D 13/00

Метки: загружаемого, конвертер, подогрева, скрапа

...стенки 15 проходят продольные каналы 17, 18, сечение которых примерно равно сечению спускного желоба для скрапа 10. Трубопровод 3 для отходящих газов заканчивается в одном из этих продольных каналов 17 с одного конца камеры для обработки скрапа, С противоположного конца к этому продольному каналу 17 примыкает отводящий трубопровод 7. Внутри указанных продольных каналов имеются газонаправляющие устройства 19, 20, выполненные в виде расположенных перпендикулярно продольной оси каналов 17, 18 стенок. Каждая такая стенка 19 расположена после двух соседних лотков 10; йричем каждая из стенок 19,20 продольного канала 17 занимает примерно среднее положение между двумя соседними стенками 19 второго продольного канала 18, Благодаря этому,...

Номер патента: 1711657

Опубликовано: 07.02.1992

Авторы: Аксель, Александер, Карл-Хайнц, Людвиг

МПК: A61K 43/00

Метки: антител, меченных, моноклональных

...йримерно в 8 млраствора пертехнетата (примерно2000 ИВ 1). После 10-минутной реакции 11,1 мл раствора следующего состава, мкг: ваЪ 25, Ба 4 Р 07 2,25, оло-воО,75, буфер ИаНРО 4, вводятвнутривенно здоровым крысам. Распределение по органам спустя 2 М ч после.инъекции показано в табл.2. Из данных табл.2 следует, что накопления в костях, щитовидной железе и желудке оцень незначительные, а в остальных органах меченные иодом антитела сравнимы. Для иммунореактивности (см,табл,1) в случае меченного технециемш антитела ВИ 494/32 измерено более высокое значение, чем в случае мечения иодом или индием П р и м е р 3, 50 мг также направ" ленйого против СЕА моноклонального антитела ВЧ 431/2 б частично восстанавливают путем обработки...

Номер патента: 1706843

Опубликовано: 23.01.1992

Авторы: Александер, Бабурина, Лапидус, Ниберг

МПК: B24B 39/00

Метки: поверхностей, трения, упрочнения, чугуна

...при более 15высокой температуре (50 С) в зонеобработки испаряется активная жидкость и покрытие получается низкогокачества (по однородности и равномерности). Например, при 7 = 0,15 и/си Р = 15 кг/мм 2 температура вблизиоконтакта равняется 55 С, вследствиечего частично испаряется с поверхности рабочая жидкость и на поверхности образуются непокрытые металломзоны, При Ч, = 0,03 м/с и Р15 кг/мм 2 температура вблизи конотакта равняется 30 С, толщина слояметалла - 0,005 мм, что вдвое меньшетребуемой величины (0,01 им), износ 30увеличивается. Оптимальный режимдля выбранной марки (СЧ 20) и структуры чугуна равняется= 0,050,1 м/с, Р = 15-20 кг/ми температура нагрева вблизи поверхности48 С,Толщина наносимого слоя также зависит от количества...

Номер патента: 1680002

Опубликовано: 30.09.1991

Авторы: Александер, Кальницкий

МПК: A01D 85/00

Метки: загрузочный, машин, сельскохозяйственных, трубопровод

...2 и козырек 3 направителя соединены с корпусом воздуховода 1 шарнирно. Копир 4 также шарнирно соединен с лопатками 2 и своей фигурной нижней поверхностью воздействует на козырек 3, Пружины 5 постоянно поджимают к копиру 4 козырек 3. В колебательное движение лопатки 2 приводятся посредством рычагов 8, тяги 9 коромысла 14 и шатуна 15. Коромысло 14 с шатуном 15 соединено посредством сферического шарнира. Противоположный конец коромысла выполнен в виде кулисы и подвижно связан с тягой 9.Устройство работает следующим образом.Масло в гидромотор б поступает по маслопроводам 11 и приводит. во вращательное движение кривошип 16 редуктора 7,Посредством шатуна. 15, коромысла 14 и тяги 9 приводятся в колебательное движение лопатки 2, а с помощью...

Номер патента: 1678192

Опубликовано: 15.09.1991

Автор: Александер

МПК: A01G 9/02

Метки: почвы, увлажнения

...воздух. Таким образом, процесс увлажнения оказывается прерванным до тех пор, пока растения не впитают воду из земли, и земля, прилегающая к одному из отверстий 8 или 9, например 8, не высохнет до такой степени, что окажется возможным проникновение воздуха через слой земли к указанному отверстию. В результате воздух всасывается через отверстие 8 и поднимается в виде воздушного пузыря в верхнюю часть емкости 3, где происходит в результате этого уменьшение пониженного давления. Вследствие всасывания воздуха осуществляется поступление воды через отверстие 9 в объеме всасываемого воздуха, Поступление возду 167819245 50 55 ха .через отверстие 8 прекращается, как только поступающая через отверстие 9 вода проникнет к отверстию 8 и снова в...

Номер патента: 1665989

Опубликовано: 30.07.1991

Авторы: Александер, Гордиевских

МПК: A01J 7/00

Метки: доильный, станок

...двуплечих рычагов (захватов.12), расположенныхна осях 13. Между захватами 12 закреплена пружина 14. Выброс фиксатора 15 происходит с ее помощью при нажатии на кнопки ( расфиксации 16. Замок 11 закреплен на гибкой ленте 8 при помощи металлической на, кладки 17 и винтов 18. Фиксатор 15 (фиг.7, 8) состоит из головки 19 и наконечника (основания 20), которые соединены между собой при помощи винтов 21, В верхней части головки имеется ось головки 22, на которой расположена скоба 23 для фиксирования ответвления (охвата 24), проходящего через , щель 25 головки фиксатора 15. В нижней , части основания имеется круговая выемка 26 для защелкивания захватами 12 замка 11. Другим концом охват 24 кольцом 27 при помощи заклепки 28 закреплен на гибкой...

Номер патента: 1637695

Опубликовано: 30.03.1991

Авторы: Александер, Барбашов, Глемба, Кальницкий, Чуреев

МПК: A01D 85/00

Метки: камере, механизм, растительных, стогообразователя, уплотнения

...11, шток втягивается и перемещает ползун 8 в направляющих 10, а вместе с ползуном 8 перемещается кривошип 4 с гидроцилиндром 9, пружинами 5, ограничителями 6, рычагами 3 по пазам 2. Рычаги 3 уплотняют растительный материал в камере 1, Освободившееся пространство над рычагами 3 вновь заполняется растительной массой.Когда шток полностью втянется в гидро- цилиндр 11 или когда растительный материал уплотнится так, что шток гидроцилиндра 11 остановится вследствие недостаточности усилия гидроцилиндра 11, то начинает работать гидроцилиндр 9, который поворачивает кривошип 4, который в свою очередь вытягивает рычаги 3 из камеры, 1,заполненной растительным материалом, до упора ограничителей 7 выхода в пазы 2. Нарычаги 3 действует давление...

Номер патента: 1628992

Опубликовано: 23.02.1991

Авторы: Александер, Гордиевских, Карташов, Лобанов

МПК: A01J 7/00

Метки: выведения, молока, процесса

...сосок 33, предотвращая при этом проникновение высокого вакуума вовнутрь соска и в молочную железу. Поступивший через полость 22 воздух в полость 21 электромагнитного клапана 13 колеблет вибропластинку 19, которая издает непрерывный звук определенной тональности. Лампочка Н 1 не горит, что позволяет судить оператору о том, что процесс доения еще не начат.Если появился слабый поток молока (менее 400 - 500 г/мин), то потенциал коллектора транзистора ЧТ определяется работой генерато з 2 прямоугольных импульсов и цепью: минус источника питания, датчик наличия молока, транзистор ЧТ 1, резисторы К 7 и К 6, в том случае, когда поступающие из вымени порции молока в такте сосание замыкают кольца-электроды 8 и 9, и чем больше выводится...

Номер патента: 1621817

Опубликовано: 15.01.1991

Авторы: Александер, Владимир, Томас

МПК: H01L 29/78

Метки: затвором, изолированным, мощный, полевой, транзистор

...следовательно, устройство будет работатьв качестве устройства р-канала, а неустройства п-канала,Два истока помещаются на одной итой же поверхности полупроводникового7 6рабатывания способности выдерживать высокое обратное напряжение, и глубину, зависящую от необходимого обратного напряжения для данного устройства. Таким образом, для 400 В-ного устройства нижняя и -область может иметь глубину порядка 35 мкм, в то время как для 90 В-ного устройства она имеет глубину порядка 8 мкм. Другие глубины выбирают в зависимости от требуемого обратного напряжения устрой" ства для обеспечения получения необходимой более толстой области истощения, требуемой для предотвращения пробоя во время состояния подачи об-, ратного напряжения. Более верхнюю...

Номер патента: 1535386

Опубликовано: 07.01.1990

Авторы: Александер, Тео, Феликс, Хорст, Хуберт

МПК: F16B 21/00

Метки: валов, двух, муфта, соединения

...введения профилированных лепестков 9 стопорного кольца 8 в радиальные отверстия 2 с элементами 6, Опорные лепестки 10 упираются своими торцами в ответный торец запорного кольца 3, обращенный в сторону элементов Ь. При перемещении муфты по валу 11 (фиг,2) последний перемещает элементы 6 в отверстиях 2 так, что профит лированные лепестки 9 выходят нзотверстий 2 втулки 1 освобождая,тем5 153 самым гильзу 5 для перемещения ее по втулке 1 под действием пружины 4, Дальнейшее осевое перемещение втулки 1 по валу 11 (фиг.3) приводит к такому положению конструктивных элементов, когда фиксирующие элементы 6 западают в кольцевую канавку 12 вала 1 отбора мощности. Гильза 5 под действием пружины 4 перемещается и запорное кольцо 3 автоматически...

Номер патента: 1376936

Опубликовано: 23.02.1988

Авторы: Александер, Манфред, Эрих

МПК: C07C 47/127, C07C 47/198

Метки: глиоксаля, производных

...норм.л (87,8 от теории). Давление 20 атм. После переработки, которую осуществляют путем отделениякатализатора, обработок реакционногораствора кислым ионообменником, отгонки растворителя и ректификациипродукта реакции, аналогично примеру 2 получают 169 г этилглиоксальдиметилацеталя с т.кип. 52 С/15 мм рт.ст.,выход 85,4 от теории.П р и м е р 7. н-Бутилглиоксальдиметилацеталь,1 л раствора 237 г (1,5 моль)н-бутилакролеиндиметилацеталя в метаноле способом по примеру 1 вводятво взаимодействие с озоном и затемгидрируют. Поглощение Н составляет29 норм.л.После переработки, которую осуществляют путем отделения катализатора,обработок реакционного раствора кислым ионообменником, отгонки растворителя и ректификации продукта реакции по примеру 2...

Номер патента: 1313359

Опубликовано: 23.05.1987

Автор: Александер

МПК: F21V 17/00

Метки: автомобиля, фара

...размещениярассеивателя 2, имеющего установочнуючасть 12 конической формы,На наружном ободе б оправы 5 имеются крепежные элементы 13, обеспечивающие надежное крепление фары накузове с помощью зажимного элемента,показанного пунктирными линиями нафиг. 3.Сборка фары осуществляется следующим образом,В угловое пространство между наружным ободом 7 и кольцевой перемычкой 8 помещается дополнительный слой14 Ь клеящего вещества, Затем в .кольцевую оправу 5 устанавливается отражатель 1 таким образом, чтобы отогнутый край 4 фланца 3 опирался на упоры10. Прн этом клеящее вещество распределяется между отражателем 1 и кольцевым порогом 9, Затем в угловое про 3359 20 25 36 35 40 45 50 странство между наружным ободом 7кольцевой оправы 5 и фланцем 3...

Номер патента: 1312593

Опубликовано: 23.05.1987

Автор: Александер

МПК: G06F 15/00

Метки: вычислительное

...в виде последовательности показателей для основных единиц, при этом содержимое регистра 8 автоскриптивной единицы складывается в сумматоре 14 и запоминается в ре гистре 8 автоскриптивной единицы.В процессе обработки автоскриптивнойвеличины участвуют сумматор 14, регистры числа 3 и автоскриптивной единицы 8, накопители числа 24 и автоскриптивной единицы 25.Для осуществления операций с величинами клавиатура ввода имеет клавишы суммирования, вычитания умножения, деления, возведения в степень, и извлечения корня (по отдельности не изображены).55 Схема складывает или вычитает без ограничения вида величин одной системы - две автоскриптивные величины одного вида, умножает или делит две автоскриптивные вели 1312593чины одного и того же или...

Номер патента: 1286117

Опубликовано: 23.01.1987

Авторы: Александер, Зигмар, Херманн

МПК: G01N 31/00, G01N 35/00

Метки: приготовления, растворов, реактивов

...необходимые компоненты длякаждого требуемого со 9 тава реактива.Электронное управление приспособления управляет дозатором 4, поставляющим необходимые количества отдельных носителей. Для этой цели (фиг.З)отдельные шаговые электродвигателилишь повторно включаются до тех пор,пока отрезок 24 полотна 7 не выдвигается до требуемой длины, после чего он обрезается.Вместо режущего приспособления10 можно использовать выбивное устройство, которое настроено таким образом, чтобы из полотна носителявырезать большое, однако варьируемое число кусков одинаковой величины. Такого рода выбивные устройстваприменяются, например, в телеграфных аппаратах для получения перфорированных полос и могут отрезатьдо 250 штук в секунду от полотнаили вырезать из...

Номер патента: 1278960

Опубликовано: 23.12.1986

Авторы: Александер, Будилов, Красилева

МПК: G11B 15/46

Метки: лентопротяжный, механизм

...до установившегося режимаэлектродвигателя, позициями 39 и 40 - напряжения сигналов моментов датчиков 10и 11, позицией 41 - сигнал на выходесоответствуюшего операционного усил ител я,равный сумме сигналов, показанных напозициях 38 и 39 или 38 и 40, позицией42 - для такого же усилителя, но приразности сигналов, показанных на позициях38 и 39 или 38 и 40.В момент пуска электродвигателя 1 егопусковой ток достигает максимальной величины и на датчике 4 тока, выполненном,например, в виде низкоомного резистора,напряжение также будет максимальным. Напряжение с этого датчика поступает на вход24 коммутатора и одновременно на его входы 7 и 8 поступает напряжение с детектора 6, который может быть выполнен полюбой из приемлемых схем, например, в виде...

Номер патента: 1255054

Опубликовано: 30.08.1986

Авторы: Александер, Аугуст, Вольфганг, Герхард, Гюнтер, Иоахим, Ойген, Ульрих, Ульферт, Элли

МПК: C08B 37/00

Метки: мальтогептаозида, нитрофенил

...10. ГологаТехред И,Берес Корректор Л.Пилипенко Рсдактор А.Огар Заказ 4733/60 Тираж 470 Подписное ВН 161 ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Б, Раушская наб., д,4/5Производственно-полиграФическое предприятие, г.ужгород, ул.Проектная, 4 Изобретение относится к способам получения производных сахаров, в частности оптически чистого и -нитрофепил-К-мальтогептаозидаЦель изобретения - получение оптически чистого продукта, а следовательно, создание возможности простого определения Ж -амилазы в биологи еских жидкостях, таких как гепариновая плазма, моча, сыворотка кроП р и и е р. 680 мг амилазы Вась 11 пз шасегапз (Е,С.2,4.1,19 из Вас,щас.ПБИ) - лиоФилизат (налеска 0,46 7/мг, содержание белка в навеске...

Номер патента: 1212332

Опубликовано: 15.02.1986

Авторы: Александер, Аугуст, Вольфганг, Герхард, Гюнтер, Йоахим, Ойген, Ульрих, Ульферт, Элли

МПК: C12Q 1/40, G01N 33/48

Метки: амилазы

...применяемого энзима. Предпочитаются фосфат, НЕРЕЯ (Н-гидроксиэтил)-пиперазин- -Х-этансульфоновая кислота) и глицилглицин, предпочтительны концентрации 10-200 ммоль/л.сь-Глюкозидазу применяют в количествах от О, 1 до 5000 Имл. Преимущество способа состоит в возможности применять сравнительно большие копио -амилазаМальтогептоза + Н 20 чества этого энзима так что 0 -амилазное расщепление является стадией,определяющей скорость.Соединение формулы (1) берут вколичествах от О, 1 до 250 ммоль/л,предпочтительно 0,5-100 ммоль/л,Насыщение субстрата Ы -амилазымальтогептозой происходит при концентрации от 8 до 10 ммольз Поэтомуцелесообразнее применять минимальнуюконцентрацию мальтогептозы (8 ммоль).Кроме того, целесообразно добавлять...

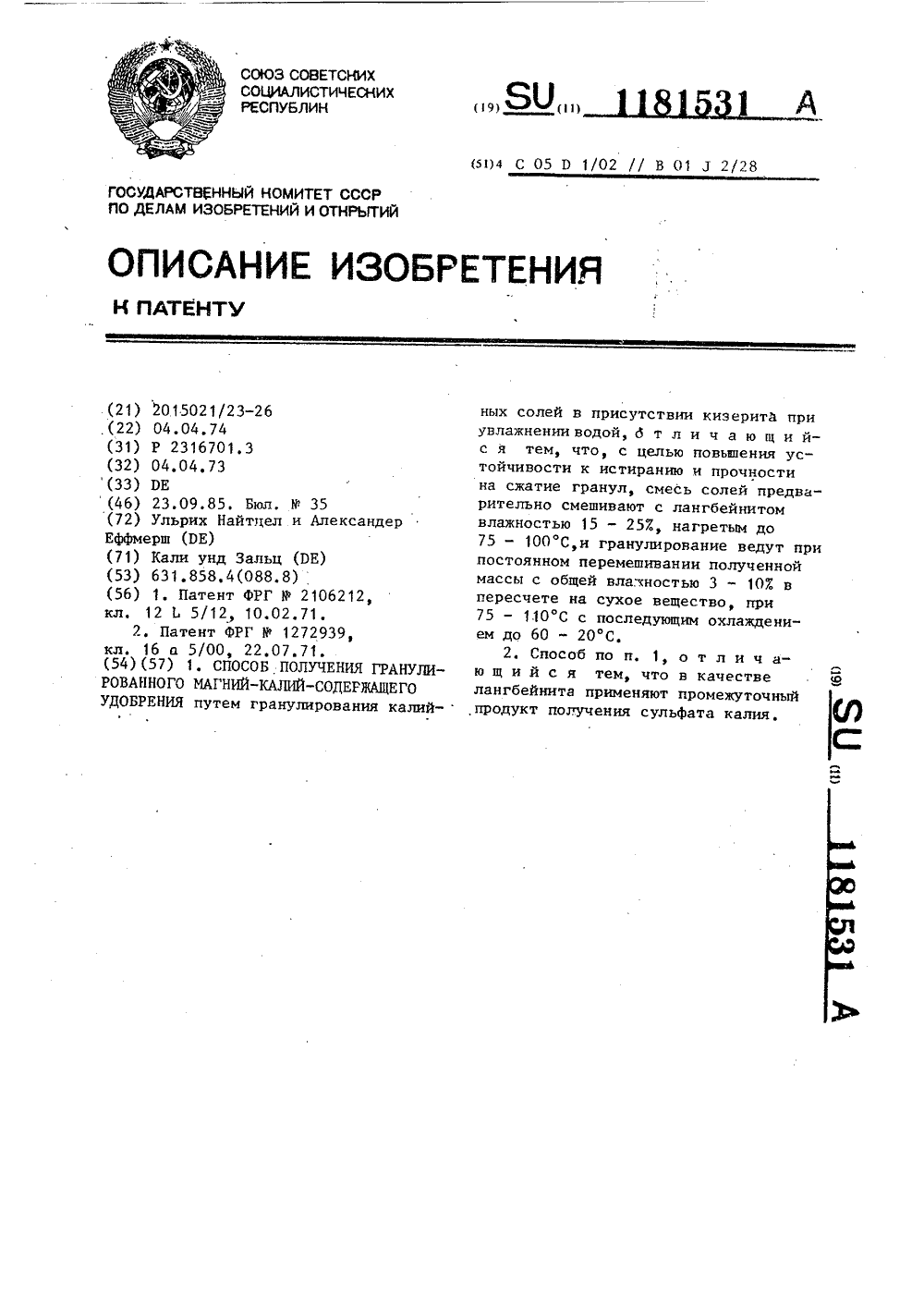

Номер патента: 1181531

Опубликовано: 23.09.1985

Авторы: Александер, Ульрих

МПК: B01J 2/28, C05D 1/02

Метки: гранулированного, магний-калийсодержащего, удобрения

...50% более 0,25 мм), а также 10,2 т возвратного продукта перемешивают во вращающемся аппарате для принудительного смешения с 9,5 т влажного сырого лангбейнитз и 0,8 т воды (температура смешения 95 С).Кизерит поступает из промывных установок производства калийной солив качестве остатка после горячей промывки. Лангбейнит образуетсяпосле упаривания отходящих щелоков производства сульфата калия и имеет следующий состав, %: К 0 17,5; МяО 15,0; вода 22; размер зерен 100% менее 0,1 мм. Общее влагосо держание в пересчете нв сухие компоненты 6,3%.Влажную горячую смесь гранулируют во вращающемся барабане, после чего охлаждают в течение 15 мин до 1 О 60 - 20 С, причем происходит упрочнение гранул. Охлажденный продукт просеивают, гранулы более...

Номер патента: 1127591

Опубликовано: 07.12.1984

Авторы: Александер, Лапшов, Микитюк

МПК: A61J 5/00

Метки: ампулирования, нестойких, растворов

...инертным газом. 30Поставленная цель достигаетсятем, что согласно способу ампулирования нестойких растворов, заключающемуся в наполнении пустой ампулыинертным газом, введении в нее дозыраствора, повторном заполнении инерт"ным газом и запаивании ампулы, приповторном заполнении инертный газперемешивают с раствором путем вращения ампулы в наклонном положении.На фиг. 1 изображена схема устройства, реализующего способ ампулирования; на фиг. 2 - схема вращениянаполненной амнулы в наклонном положении,45Устройство содержит емкость 1 сраствором, предназначенным для розлива, дозатор 2 раствора, баллон 3с.инертным газом, механизм 4 для вращения ампул с раствором, иглу 5для подачи инертного газа, газовуюгорелку 6, механизм 7 оттяжки...

Номер патента: 1099840

Опубликовано: 23.06.1984

Авторы: Александер, Петер

МПК: C03C 3/16

Метки: защитного, образования, печи, слоя, стекло

...состава, нес,Ъ: 5 РО 45-80; А 03 8-25; Я 10 1-30 2),Однако указанйые стекла образуют глазурь на огнеупорах и могут пре- дотвратить их раэъедание только в атмосфере, не содержащей КС. ИзвестО ное фосфатное стеклов системы Р,О АФ 0- Б 10 не образует с теклофазы; которая совместима с фазами Я 10 и муллитом, и не может применяться дл я аутоген ного образ онани я глазури на огнеупорах т,е. срок службы огнеупоров н случае их применения невысок (примерно 0,5-1 г) . от разъедания, Содержание каждогокомпонента шихты, применяемой дляполучения описываемого стекла, находится на диаграмме,Только указанный состав стеклаобеспечивает аутогенное образованиеглазури, защицаюцей кирпич от разъедания. При большем содержании Б 10происходит образование...

Номер патента: 1099105

Опубликовано: 23.06.1984

Авторы: Александер, Гольфман, Иванов, Лапшов

МПК: G01F 11/08

Метки: дозатор, жидкости

...подпружиненным штоком и установлен с. возможностью взаимодействия через 55 средства регулирования дозы с курковым механизмом своим большим плечом, при этом механизм отсоса капли выпол 2нен в виде диафрагменного пневматического привода, подпружиненный толкатель .которого снабжен прижимом для взаимодействия с выдающей трубкой, которая выполнена эластичной, причем рабочая камера укаэанного привода соединена с выходным трубопроводом золотника.Средства регулирования дозы выполнены в виде двух винтовых пар, одна из которых установлена на кур" ковом механизме, а вторая - на золотнике, причем винт второй винтовой пары подпружинен относительно корпуса.На фиг. 1 показан дозатор, разрез; на фиг. 2 - разрез А-А на фиг. 1,Дозатор жидкости содержит...

Номер патента: 1055346

Опубликовано: 15.11.1983

Авторы: Александер, Аугуст, Вольфганг, Иоахим, Ханс

МПК: G01N 33/48

Метки: кинетического, концентрации, субстрата, ферментного

...по первому или .псевдопервому порядку. Далее определяют изменение концентрации субстра- та в определенный промежуток времени, Тогда, используя соотношениео - 11., -к, где С " исходная концентрация апре"деляемого субстрата;" изменение концентрации определяемого субстрата в интервале времени (с 2-с 4),и поддерживая величины К,1, С ис постоянными, определяютконцентрацию ферментногосубстрата.П р и м е р. Определение глюкозы в в крови.Исследуемую пробу помещают в реакционную среду, содержащую 80-120 мИ фосфатного буфера (рН 7,0); 0,8 ед/мл или более нероксидазы (КФ .1.1.7);12 ед/мл более глюкоэооксидазы (К 6 1.1.3,4)," 0,6-1,8 мИ 4-аминоан" типирина и 3,0-13,5 мИ фенола. Определение осуществляется согласно следующим реакциям: М -0-глюкоза 3...

Номер патента: 1042854

Опубликовано: 23.09.1983

Автор: Александер

МПК: B21D 43/08

Метки: зону, ленточного, подачи, полосового, пресса, рабочую

...на угол.Устройство для подачи полосово;го и ленточного материала 1 в рабочую зону пресса, содержит нижний ва"лок 2 и верхний подающий валок 3,установленный в корпусе на плавающейоси, и имеет профильную рабочую по=верхность. Рабочие участки равномерно распределены вдоль наружной поцелью установки подающих валковна уровне рабочей позиции пресса, устройство выполнено подьемным и снабжено подьемным рычагом. 2верхности валка, а переходы междуучастками гладкие.Нижний валок 2 и верхний валок 3соединены парой зубчатых колес 4,причем на оси нижнего валка 2 укреплен щкив ременной передачи 5, приво"димой двигателем 6. Иежду опорнымиподщипниками предусмотрен лоток 7 дляматериала 8, причем ниже желобкапредусмотрен кулачковый рычаг...

Номер патента: 1004276

Опубликовано: 15.03.1983

Авторы: Александер, Буланцев, Лапшов, Микитюк

МПК: C03B 23/18

Метки: запайки, сосудов, стеклянных

...участком и открытым концом на расстоянии от него не менее двух диаметров нагреваемого участка сосуда, осуществляют подачу дополнительных струй газа, точка пересечения которых расположена за открытым концом сосуда.Способ осуществляется следующим образом.Поджигают горелку. В пневматическую дозу подают сжатый газ и помещают сосуд до положения, при кото-. ром отделяемый участок оказывается в точке пересечения струй газа, а конец отделяемого участка окаэы1004276 ется путем повышения разрежения внут ри сосуда благодаря подаче дополнительных струй газа, точка пересеч- ния которых расположена за открытцм 5концом сосуда. Формула изобретения Составитель Т, ПарамоноваРедактор А. Химчук Техред М,теwер Корректор В, Бутяга Заказ 1778/25 Тиарж 484...

Номер патента: 1004275

Опубликовано: 15.03.1983

Авторы: Александер, Буланцев, Лапшов, Микитюк

МПК: C03B 23/18

Метки: запайки, стеклоизделий

...10-12, при этом дюза 10 и последующие дюзы 11 и 12 разделены промежутком 13, сообщенным с окружающей атмосферой. В дюзах 10-12 выполнены каналы соответственно 14-16. Каналы 14-16 выполнена на расстоянии друг от друга, не превышающем длину отделяемого участка 17 сосуда 18 н под углом к оси дюэы в пределах 30-451004275 Сжатый газ Устройство работает следующим образом.Через патрубки 7-9 подают сжатый гаэ, который поступает в дюзы 10-12 и поджигают пламя горелки 2. В пневматическую дюзу 10 помещают со суд 18 до положения, при котором отделяемый участок 17 оказывается в точке пересечения струй газа, истекающего из каналов 14, а конец отделяемого участка 17 оказывается перед точкой пересечения струй сжатого газа, истекающих иэ каналов 15 дюзы...

Номер патента: 952256

Опубликовано: 23.08.1982

Авторы: Александер, Буланцев, Кабашова, Лапшов, Ларионов

МПК: A61J 5/00

Метки: ампулирования, линия

...положение, при этом капилляры ампул соприкасаются с ножом 4 и осуществляется вскрытие капилляров.В время вскрытия капилляров ампул последние находятся на столе 7, а грейферные линейки 8 и 9 возвращаются к узлу загрузки и принимают новую партию ампул. После окончания операции вскрытия капилляров ампул стол 7 опускается и ампулы ложатся на грейферные линейки 8 и 9, которые при поступательном движении перемещают партию ампул с вскрытыми капиллярами к узлу оплавления последних, а вновь поступившая из бункера 2 партия ампул подается к узлу вскрытия капилляров ампул, При оплавлении капилляров и при вскрытии стол 7 находится в верхнем положении (ампулы расположена на нем), а грейферные линейки 8 и 9 совершают возвратное движение. Оплавление...
