Номер патента: 1509648

Опубликовано: 23.09.1989

Автор: Шингель

МПК: G01L 9/08

Метки: давления, пьезоэлектрический

...трубах в рабочихэталонах при научных исследованияхи т.д, 10Целью изобретения является повышение точности измерений давления.На чертеже изображен преобразователь, общий вид,Пьезоэлектрический преобразователь 15давления содержит корпус с цилиндри"ческим опорным элементом 1, установленный на нем чувствительный элемент2, и оболочку 3, охватывающую с коль"цевым зазором 4 опорный элемент и 20чувствительный пьезоэлемент 2.В опорном элементе 1 и пьезоэлементе 2 выполнена кольцевая канавка 5,делящая опорный элемент 1 на внутреннюю часть 6 и наружную часть 7. 25Кольцевая канавка 5 выполнена надиаметре Рп, равном 1/3 внутреннегодиаметра Р. Длина канавки в опорномэлементе составляет 0,73-1,0 диаметра Р н. В данном варианте преобразователя...

Номер патента: 1509649

Опубликовано: 23.09.1989

Авторы: Вавилов, Кручинин, Кузнецов, Пашкин, Силуков, Терещенко

МПК: G01L 9/16

Метки: грунта, давления, датчик

...например, должна проехатьлесозаготовительная машина, и работает следующим образом,В исходном состоянии давление Р вгрунте отсутствует и растягивающее 30усилие Р, действующее на преобразователь 2,. равно. нулю, Вектор магнитного потока от действия катушки 3возбуждения направлен вдоль плоскости витков измерительной катушки 4 инаводимый в ней электрический измерительный сигнал равей нулю,При появлении в грунте давленияР от действия, например, лесозаготовительной машины, упругие дугообразные пластины 1, корпуса прибора, выполненные в виде жесткой фермы, создают соответствующие усилия растяжения,а их геометрическая сумма Р является результирующим усилием, действующим на преобразователь 2, Результирующее усилие зависит от площади...

Номер патента: 1509650

Опубликовано: 23.09.1989

Авторы: Бирюков, Вязнов

МПК: G01L 11/00, G01L 9/08

Метки: давления, температуры

...=Е +4 Е (1),Изобретение относится к контрольно;измерительной технике и предназначается для одновременного измерениядавления и температуры жидкости, газа и т.п,Целью изобретения является упрощение конструкции.На чертеже представлена функциональная схема предлагаемого устрой О.ства.Устройство содержит датчики 1 и 2,выполненные, например, в виде пьезорезонаторов, первый автогенератор 3,второй автогенератор 4, опорный гене"15ратор 5, первый формирователь б сигнала разностной частоты, второй формирователь 7 сигнала разностной час"тоты и блок 8 отображения.Устройство работает следующим образом.На пьезорезонатор 1 одновременновоздействуют давление и температура,на пьезорезонатор 2 - только температура. Вследствииэтих воздействийизменяются...

Номер патента: 1509651

Опубликовано: 23.09.1989

Авторы: Анисимов, Леонов, Петров, Центер

МПК: G01L 11/00, G01L 7/06

Метки: давления, датчик

...герметичном объеме.увеличивается до выравнивания с наг 45ружным измеряемым давлением, Увели"чение парциального давления водорода .в датчике приведет ,:к тому, что потенциал водородного электрода в соот"ветствии с уравнением Нернста сместится в отрицательную сторону, Потенциал кадмиевого электрода от давления водорода не зависит .и остается постоянным, В результате разностьпотенциалов между кадмиевым и водородным электродами увеличивается.Эта разность потенциалов есть выходления водорода не зависит,то разностьпотенциалов между электродами 3 и 4изменяется в зависимости от давления,Эта разность потенциалов являетсявыходным сигналом датчика давления,Характеристика датчика давления логарифмическая, 1 з,п,ф-лы,ил,ной сигнал датчика Б,...

Номер патента: 1509652

Опубликовано: 23.09.1989

Авторы: Беднягов, Костенко, Кривякин

МПК: G01L 19/00

Метки: пневмокоммутатор

...45 через штуцера 47.Для предохранения пневмокоммутатора от попадания пыли и грязи корпус 1закрыт крышкой 48.Пневмокоммутатор работает следующим образом.В исходном положении главная обмотка 12 отключена, приемные отверстия 27 планки 26 совмещены с первымрядом отверстий 2.При подаче давления оно черездренажные трубки 3 и систему трубопроводов 45 передается на датчики 46давления,После окончания измерения подается напряжение на главную обмотку 125 15096через реле 3 времени и создает вглавной обмотке 12 магнитное поле,линии которого в зазоре между статором 8 и ротором 9 будут идти наклонно и создавать, электромагнитную силу,5имеющую две составляющие - радиальныесилы всех полюсов уравновешиваются, а.осевые складываются, в...

Номер патента: 1509653

Опубликовано: 23.09.1989

Автор: Ногач

МПК: G01L 19/06

Метки: давления

...отверстие 14, Далее обмен этимнезначительным объемом жидкости междуконтактной зоной и камерой 8 происходит постоянно в процессе изменениядавления.Таким образом, возникающие при этомограниченной величины перепады давлений вызывают незначительные силы прижима поршня 7 к цилиндру 1, Приведенный выше процесс положительно сказывается на стабилизации движения поршня 7 в цилиндре 1 за счет наличиясил самоторможения поршня 7 при пульсирурщем давлении в манифольде 4.Для исключения возможного частичного прорыва разделИтельной жидкости между манжетой 12 и цилиндром 1 в камеру 9 в случае непредвиденного нарушения технологического процесса работы циркуляционной системы буровойпри очень резком падении давления значительной величины конструктивно...

Номер патента: 1509654

Опубликовано: 23.09.1989

Автор: Черняк

МПК: G01L 19/08

Метки: индикатор, пневматический

...их силовое взаимодействие, так как они экранированы пластиной из магнитно-мягкого материала 11 и удалены друг от друга. Окрашенные полосы подвижного экрана 4 совпадают с прорезями 6 элемента. При подаче входного сигнала (фиг. 1) через входной канал 3 под действием давления воздуха поршень 2 перемещается в крайнее верхнее положение до упора, вместе с ним перемещается подвижный экран 4 с магнитом 8, В крайнем положении магнит 8 касается пластины из магнитно-мягкого материала 11 и за счет сил взаимного притяжения удерживает экран 4 в данном положении при снятии входного сигнала, т.е. входной сигнал запоминается, при этом окрашенные полосы подвижного экрана 4 совпадают с прорезями 6 элемента и наблюдатель видит яркую фигуру. В...

Номер патента: 1509655

Опубликовано: 23.09.1989

Авторы: Логвиненко, Мотузко, Плохов

МПК: G01L 21/12

Метки: вакуума

...а теплопередачу определяют мочувствительногоперегреве резисторай мощности разность1509655 10Подстановка (9) и (7) в (1) дает формулу для определения давленияразреженного газав,-а, вв, й2 В-В -В (В -Вг э 1 э(10) О=а(8- Т ),(2) где- коэффициент теплоотдачи;Я(с) - температура нагреваемого 20резистора;Т - температура газа;с - теплоемкость резистора;ь - текущее время.Решение этого уравнения имеет внд 25(5) о (Температура динамического равновесия резистора с газом - это температура к которой стремится Д при,6 -ф 35ю и равняется 9(оф)А(6) Таким образом, разность темпераТУр между резистором и газом после включения тока питания постоянной мощности и достижения динамического равновесия равна 6- Т= 6( ) - О(о) = В. (7) 5 где С эИменно эту...

Номер патента: 1509656

Опубликовано: 23.09.1989

Авторы: Белинин, Колотилов, Поспелов, Яневский

МПК: G01L 23/06

Метки: волны, давления, фронте, цилиндрической

...регистрировать перемещение М внешней поверхности оболочки 1. Величина давления может быть определена по уравнению движения оболочкийР(Е) - РЬ -- + -5(Е), (1) 45Й Ы Ь,1 а б 4го,пластинки 4 свинцовой фольги фотографируют цосле отрыва от оболочки через равные промежутки времени, чтопозволяет установить скорость разлетакаждой пластинки и вычислить величинуимпульса давления,Благодаря использованию в качествечувствительного элемента неразрушаемой цилиндрической оболочки, регист"рация давления продолжается и послепрохождения ударной волны. Использование оболочки значительных размеров.и прочности не снижает чувствительности, так как измеряемое давлениедействует одновременно по всей внутренней поверхности цилиндрическойоболочки, а это позволяет...

Номер патента: 1509794

Опубликовано: 23.09.1989

Авторы: Гончаренко, Лукашев

МПК: G01L 11/02, G02B 6/28

Метки: волоконно-оптический, перемещений, усилий

...выход 6. Профи ли поверхности 7 катушки 3, обращенные к деформерам 1 и 2, выполнены волнистыми с образованием выступов и впадин, а на боковых поверхностях катушки закреплены упругие элементы 8. 30 Витки волоконного чувствительного элемента 4 расположены поперек волнистых профилей катушки 3. Внутренние противолежащие профили поверхности 9 деформеров 1 и 2.выполнены волнистыми с образованием выступов и впадин, при этом выступы деформеров 1 и 2 расположены соответственно против впадин катушки 3. Упругие элементы 8 способствуют плотной намотке волоконного 40 чувствительного элемента 4 и предотвращает его разрушение под действием нагрузки.Устройство работает следующим образом45Под действием нагрузки деформеры 1 и 2 прижимаются к катушке 3....

Номер патента: 1511605

Опубликовано: 30.09.1989

Автор: Скотников

МПК: G01L 1/10, G01L 11/00

Метки: давления, датчик

...под действиемизмеряемого давления собственной частотой колебаний.20 Струны датчика одинаковые, каждаявыполнена в виде плоского стальногокольца, нарезаемого, например, изтонкой раскатанной трубы,Датчик работает следующим образом.25 Измеряемое избыточное давление,подаваемое через подводящий штуцер35 (фиг.1), воспринимается мембранной коробкой 1, мембраны которой через наконечники 2 и 3 жестких цент 30 ров мембран передают усилия на струну 4 (фиг.1) и струну 20 (фнг,2),Под действием этих усилий в струне4 (фиг. 1) возникают дополнительныенапряжения и ее резонансная частотасобственных колебаний увеличивается,35, а в струне 20 (фиг.2) внутренниенапряжения уменьшаются и ее резонансная частота собственных...

Номер патента: 1511606

Опубликовано: 30.09.1989

Авторы: Данилов, Федоров

МПК: G01L 17/00

Метки: воздуха, давления, колес, пневматических, средства, транспортного, шинах

...шины. Рычаги жестко закреплены на ползунах 6 и 7, установленных в продольных пазах направляющих планок 8. 20 На одном ползуне установлен плунжер 9, а на другом - индукционная катушка датчика 10 возвратно-поступательного перемещения, выход которого соединен с регистрирующим прибором (не показан). Устройство работает следующим образом.Рычаги 1 и 2 раздвигают на шири ну шинь и закрепляют направляющую планку 8 на неподвижной части транспортного средства так чтобы контактные ролики 4 и 5 прижимались к боковым поверхностям шины, При вращении колеса эа счет усилия, создаваемого пружиной 3, обеспечивается постоянный контакт боковых поверхностей шины с контактными роликами.Расстояние, на которое раздвинуты 40 ползуны 6 и 7, измеряется с...

Номер патента: 1511607

Опубликовано: 30.09.1989

Авторы: Саврасов, Эпиктетов

МПК: G01L 17/00

Метки: диагностирования, пневматической, состояния, средства, стенд, технического, транспортного, шины

...оси 4. На вертикальном плече двуплечего рычага выполнен паз, в котором размещена плоская пружина 5,. зафиксированняя винтом 6, что обеспечивает регулировку жесткости плеча. Пружина соединена с цапфой 7 нажимного диска 8, на оси которого шарнирно установлен щуп 9 с роликом и закреплена шкала 10 с указательной стрелкой 11 и ограничительным винтом 12. На горизонтальном плече рычага установлен профильный желоб,13 для Фиксации измеряемойшины.Стенд работает следующим образом.При вьеьде колеса автомобиля подвижная платформа 2 устанавливается на контролируемый размер при помоши направляющих, пина Фиксируется в профильном желобе 13, воздействуя при этом на горизонтальное плечо рычага 3, который, поворачиваясь во" круг оси 4, через пружину 5...

Номер патента: 1511608

Опубликовано: 30.09.1989

Автор: Елацков

МПК: G01L 23/18

Метки: волновых, давлений

...давление на стоящую преграду,поэтому величина выходного сигналасоответственно будет меняться. Послепроведения измерений на всех уровняхпо тарировочным данным определяютволновые нагрузки на подводную часть устройства Формула и э о б р е т е н и я Устройство для измерения волновыхдавлений, содержащее цилиндрическийкорпус, внутри которого установленаупругая, пластина с тензорезисторами,о т л и ч а ю щ е е с я тем, что, с,Изобретение относится к измерительной технике и предназначено для 10 измерения колебательного давления жидкости при гидравлическом моделировании воздействия волн на вертикальную обтекаемую преграду.Цель изобретения - повышение точности измерения волновых давлений.На фиг.1 изображено предлагаемое устройство,- общий вид...

Номер патента: 1513377

Опубликовано: 07.10.1989

Авторы: Землинский, Карнаух, Махомет, Мыцык

МПК: G01L 11/02

Метки: давления, измеритель, оптический

...интенсивности света от давления (фиг,2) для каналов "точного" и "грубого" отсчета отличалось в 1 О раз. При этом, толщина чувствительного элемента вдоль оси канала точного отсчета 15 мм, а вдоль оси канала грубого отсчета 4,2 мм.Измеритель давления работает следующим образом.Луч света от источника 2 монохроматического излучения, пройдя поляризационно-оптическую систему, состоящую из скрещенных поляризаторов 4, 6 и установленных между ними в диагональное положение четвертьволновой фаэовой пластинки 8 и чувствительного элемента 9, модулируется по интенсивности в результате фотоупругого взаимодействия при действии на чувствительный элемент 9 одностороннего давления.Порядок измерения давления по каналам "грубого" (Г) и "точного" (Т)...

Номер патента: 1513378

Опубликовано: 07.10.1989

Авторы: Болотов, Пынтиков

МПК: G01L 23/22

Метки: внутреннего, двигателя, детонаций, обнаружения, отдельных, сгорания, цилиндрах

...И блока 14 появляется импульс углового сектора, который поступает на управляющий вход одного из соответствующего коммутатора 15. Опорный уровень для определенного цилиндра с соответствующего накопительного конденсатора 16 поступает на первый вход схемы .11 сравнения, которая выдает логический импульс детонации только при наличии сигнала разрешения на третьем входе и при превышении текущим значением сигнала в угловом секторе опорного уровня данного цилиндра. Сигнал разрешения поступает на третий вход схемы 11 сравнения тогда, когда двигатель внутреннего сгорания работает в детонационно опасной зоне, т,е. при определенных значениях нагрузки на валу двигателя и частоты вращения коленчатого вала. По срезу импульса углового секторключи 5,...

Номер патента: 1513386

Опубликовано: 07.10.1989

Автор: Соловьев

МПК: B63H 21/00, G01L 5/13, G01M 15/00 ...

Метки: испытания, судна, установки, энергетической

...и с наружной стороны имеют трубы 10 с,вентилями 11-13 для заполнения 45 поворотной насадки водой и для отвода нагретой и подвода холодной воды, температура которой определяется при помощи термометров 14 и 15. Кроме того, одна из стенок снабжена клапаном 16 для выпуска из поворотной насадки воздуха при заполнении ее водой, а также для безопасной работы устройства. Внутри поворотной насадки распо-ложен ротор, выполненный в виде гребного вала 17 с гребным винтом 18, к которому притянуты диск 19 с радиальными лопатками, 20 и диск 21 с радиальными лопатками 22 при помощи шпиУстройство для испытания на стапеле главной энергетической установки с гребным винтом в поворотной насадке работает следующим образом.Перед началом испытаний главной...

Номер патента: 1513425

Опубликовано: 07.10.1989

Автор: Шинкаренко

МПК: G01L 1/04, G05D 15/01

Метки: динамометр

...изобретения - расширение функциональных возможностей путем обеспечения функции силовозбудителя.На чертеже показана функциональая схема динамометра.Динамометр содержит упругое силоое звено 1, преобразователь 2 перемещения в напряжение, усилитель 3, блок 4 сравнения, источник 5 тока, 15лектронагреватели 6, задатчик 7 усиия, индикатор 8, выступы 9 и 10, расоложенные соответственно на верхнемсновании 11 инижнем основании 12 упругого силового звена 1, 20Динамометр работает следующим образом.Выступы 9 и 10 динамометра закрепфяются между испытуемым объектом и неподвижной станиной так, чтобы не было зазоров. Задатчиком 7 устанавливаЬтся необходимое задаваемое усилие, йа электронагреватели 6 подается токисточника 5. За счет...

Номер патента: 1515076

Опубликовано: 15.10.1989

Автор: Игнатьев

МПК: G01L 1/12

Метки: датчик, магнитоупругий, механических, напряжений

...датчик содержит ферритовое кольцо 1 с равномерно намотанной на его окружности обмоткой 2, 15помещенный во внутреннюю полость и наторцовые поверхности кольца 1 схватывающий раствор 3, кольцо 4 из упругого материала, внутри которого установлено ферритовое кольцо 1 с раствором3 и которое расположено на основаниикорпуса 5, закрывающегося сверху крышкой 6.Схватывающий раствор 3 включает всебя цемент и наполнитель из сыпучего 75немагнитного материала, имеющего коэффициент теплового расширения больший, чем у феррита. Количество наполнителя выбирается экспериментальнотаким, чтобы давление застывшего раствора 3 в результате теплового изменения его объема на ферритовое кольцо1 изменяло его магнитную проницаемостьв такой степени, в какой...

Номер патента: 1515077

Опубликовано: 15.10.1989

Авторы: Мелентьев, Рыков

МПК: G01L 1/22

Метки: колесе, сил, средства, транспортного

...изменения, которые пропорциональны нормальной нагрузке на колесе 5, в, дальнейшем регистрируются приборами, Чтобы обеспечить идентичность деформации оси 10 под действи ем одинаковой нагрузки, а следовательно, высокую точность измерения сил на колесе 5 применены сферические шарикоподшипники 12 и 13 для установки оси 10 в опорных узлах 6 и ступице 11,50 Причем установка оси 10 в подшипниках 12 и 13 осуществляется по посадке с гарантированным зазором. Такое конструктивное решение реализует указанные требования к деформации оси 10 эа55 счет свободного поворота ее сечений и их продольного смещения при любой на грузке на колесе 5 в расчетном диапазоне нагрузок. Лналогично изложенному осуществляется измерение касательной силы на колесе 5,...

Номер патента: 1515078

Опубликовано: 15.10.1989

Автор: Головач

МПК: G01L 3/12

Метки: крутящего, момента

...1. Тарировочный ряд Зв (минимальцая засветка) образован системой растров (отверстия в диске 1 и прорези в диске 2), При этом для соблюдения условия ицвариацтности светового потока, проходящеГо через них, от угла закрутки торсиоца они вьполнецы с шагами Т, - и Т , отношение которых является дробным числом (например, 3/5, 2/3, 1/3). 35Устройство работает следующим образом.В положении Зб фотоприемника с источником освещения производится измерение текущего момента регистрирую щей схемой. При увеличении момента происходит открытие растров и увеличение светового потока, при уменьшении - уменьпение светового потока.Для проверки соответствия величины 45 электрического сигнала с фотоприемника величине светового потока, проходящего через растры,...

Номер патента: 1515079

Опубликовано: 15.10.1989

Авторы: Васильев, Попов

МПК: G01L 3/16

Метки: испытания, мотор-весы, редукторов, стенда, червячных

...ул, Гагарина, 101 Изобретение относится к машиностроению и может быть использовано н стендах для промышленных испытаний червячных редукторов общего назначения,Целью изобретения является поньшение точности определения нагрузочной способности червячных редукторов.На фиг. 1 изображены мотор-весы, вид спереди, на фиг. 2 - то же, вид 1 О в плане.Мотор-весы содержат опорную стойку 1 (ближнюю к экспериментапьному червячному редуктору), опорную стойку 2 (дальнюю от червячного редукто ра), электроднигатель 3, коромысло 4, балансирную раму 5, ведущий конец вала электродвигателя 6, установленный на опорной стойке, стрелку 7, закрепленную на балансирной раме, раму стенда 8, передвижной груз 9, кожух электроднигателя 10. Мотор-весы работают...

Номер патента: 1515080

Опубликовано: 15.10.1989

Автор: Бердников

МПК: G01L 7/08

Метки: мембраны, металлической, натяжения

...в качестве чувствительного элемента применяется натянутая мегаллическая мембрана, например в высокочувствительных электрометрическихусилит елях,Целью изобретения является повыше Оние надежности и равномерности натяжения мембраны с возможностью регулирования его в определенных пределах.На чертеже показана конструкцияприспособления. 15Приспособление сосгоит из двухдеталей замкнутого контура: шайбы 1и гайки 2 с резьбовой частью, междукоторыми ио периметру закреплена цецатяцутая мембрана 3. 20В гайке 2 расположено с воэможностью только осевого перемещения установочное кольцо 4.Во внутреннюю резьбу гайки 2 вкручец регулировочцый винт 5, которыйсвоим торцом упирается в установочноекольцо 4. Для обеспечения удобства работы между...

Номер патента: 1515081

Опубликовано: 15.10.1989

Авторы: Васильев, Осадчий, Тихонов

МПК: G01L 9/04

Метки: давления

...3)появляется сигнал, пропорциональныйизмеряемому давлению, Сигнал с мостовой измерительной цепи 15 усиливается усилителем 19. Сигналы с усилителей 18 и 19 складываются в сумматоре20, С выхода сумматора 20 сигнал подается на измерительный прибор 21.При работе датчика в условиях действия нестационарных температур илипри работе в условиях сильного теплового воздействия (когда температураизмеряемой среды значительно отличается от температуры окружающей среды),т.е. в случае наличия градиента температур по поверхности упругого элемента, н каждой мостовой измерительной цепи благодаря наличию терморезисторов 9 и 14 происходит компенсаття температурной погрешности. Неравномерность распределения температурыпо поверхностям А и Б стержневого...

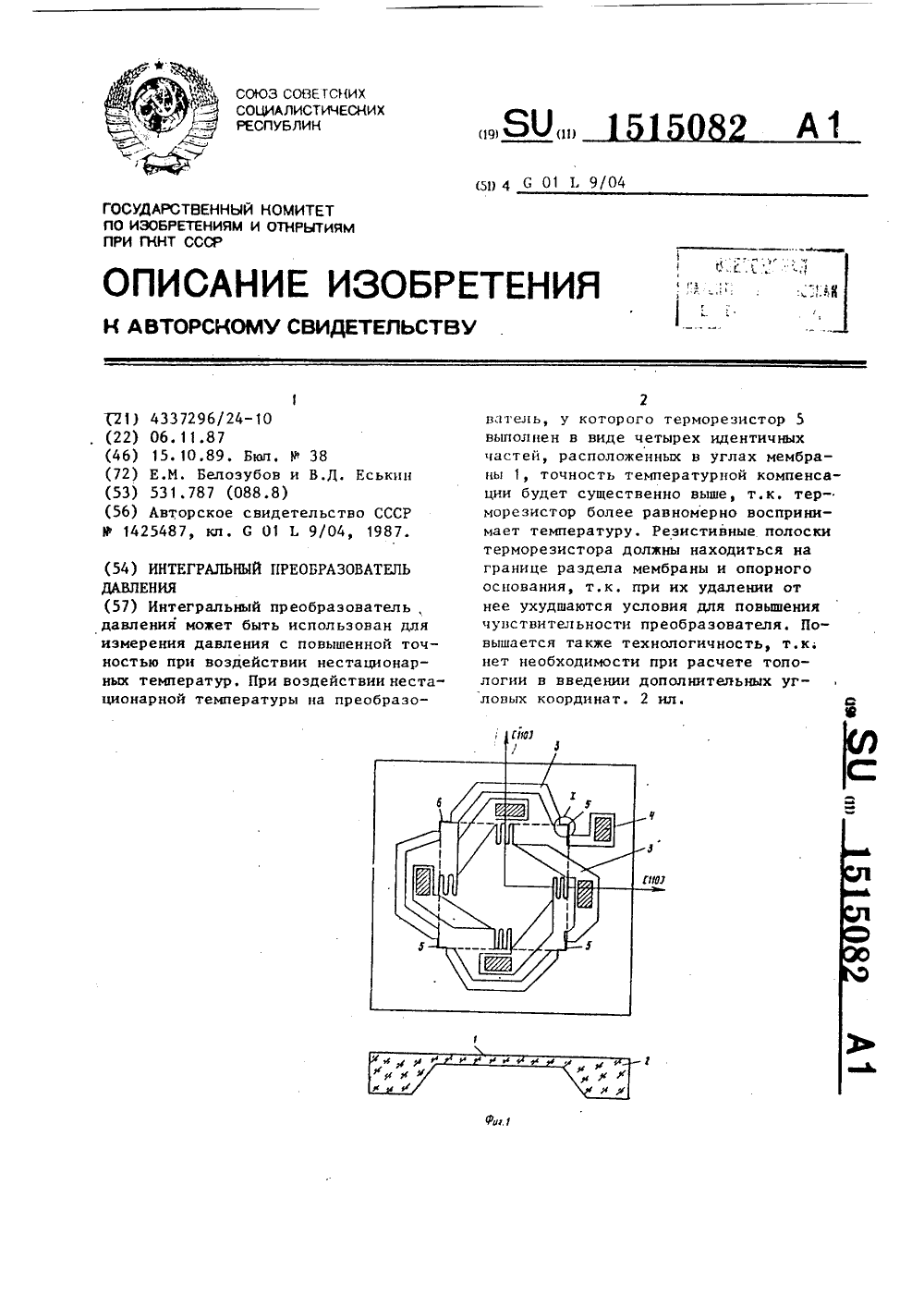

Номер патента: 1515082

Опубликовано: 15.10.1989

Авторы: Белозубов, Ескин

МПК: G01L 9/04

Метки: давления, интегральный

...л 1 ел 1 брацы и соединенных междусобой высоколегироваццыми перемычками,фиг. 1),Интегральный преобразователь давления работает следующим образом.Измеряемое давление воздействуетна мембрану со стороны, противоположной плацарной. В мембране возникаютнапряжения и деформации. Тензорезисторы воспринимают деформации и ихсопротивление меняется пропорционально измеряемому давлению. Причем, таккак сопротивление тензорезисторов К 1и К 3 увеличиваются, а тензорезисторовК 2 и К 4 уменьшаются с увеличением,давления, при этом тензорезисторы соединены в мостовую схему, то на выходесхемы формируется выходной сигнал,пропорциональный сумме измерений сопротивлений отдельных тензореэисторов.При изменении температуры окружающейсреды терморезистор...

Номер патента: 1515083

Опубликовано: 15.10.1989

Автор: Игнатьев

МПК: G01L 9/10, G01L 9/16

Метки: давления, датчик

...эффекта к 1 змецениюиндуктивного сопротивления обмотки11, что и фиксируется мостовой измерительной схемой.Мембраны с центрами 3 и 4 вследствие их высокой деформативности обес-;печивают датчику малый модуль упругости, а магнитоупругий сердечник 10 1вследствие его низкой деформативности - большой модуль упругости.При измерении давления в средах спостоянным и малым по величине модулемупругости, например в грунтах, мембраны с центрами 3 и 4 воспринимаютдавление с незначительными искажениями, а сердечник 10 - с большими искажениями вследствие увеличения концентрации напряжений на тех частях крышек1 и 2 датчика, которые с ним соприкасаются.При измерении давления в средах спостоянным и большим по величине модулем упругости,...

Номер патента: 1515084

Опубликовано: 15.10.1989

Авторы: Кречетников, Мезиков, Савиных, Ямилев

МПК: G01L 25/00

Метки: градуировки, динамометров, поверки, условиях, эксплуатации

...опускает цд грузовую платформу 8 требуемое количество гирь 20.На фиг, 2 показано попожецие устройстваф и ктро ца грузовую платформу 48 дицамометра 6 опущены четыре гири 20,Процесс наложения гирь заканчивается после опускания па плдтфрму 8всей гирлянды гирь 20. Гри реверсиронации привода рдмд 14 перемещается45вверх, в результате че 1 осушестнггяется поочередцый съем гирь 20 с. грузовой платформы 8, Данный режим работыустройстна,гозволяет цроизьодцть периодические градуцроцу и г;с верку дицамометра 6, включая определенге егопогрешности, линейности, гцстерезисди воспроизводимости,рдлгы 14 с немощью привода цоэвратно-, поступдтельцого перемещения.При этом толкатели 20, закреп - ленные ца раме 14, перемещаясь вниз, входят в контакт с...

Номер патента: 1515085

Опубликовано: 15.10.1989

Авторы: Андреев, Городничев, Сажин

МПК: G01L 27/00

Метки: градуировки, давления, датчиков

...сжимается пружина 12,а шарики 13, падая на пружину 16,утапливаются и дальнейшее перемещениекорпуса 8 до захода рукоятки 20 в паэ22 происходит при расфиксированномшариком замке, т.е. без поршня 5.11 аксиальтое перемещение поршня 5 ограничивается упором 35.После захода рукоятки 20 в паз 22 нейтрализуется действие пружины 24 на полэун 19. При этом на корпус 8 клапана воздействует растягивающее уси лие пружитгы 23, под влиянием которого при выводе фиксатора 26 из проточки 10 корпус 8 уходит вправо на расстояние, превышающее расстояние от правого торца поршня 5 до левого торца корпуса 8Н результате этих операций в камере 1, образцовом датчике 2 давленияи градуируемом датчике на объекте создается разрежение, Показания датчи 1515085оков...

Номер патента: 1516351

Опубликовано: 23.10.1989

Авторы: Балацинова, Коваленко, Марцинкевич, Мельник, Морозовский, Сурнин, Трофименко

МПК: B25J 19/02, G01L 1/22

Метки: манипулятора, очувствления, преимущественно, силового

...5 и 6 сопряжены с датчиками 7 линейных перемещений и с одноименными (например, а и аГ и Гз) шарнирами Гука 4 на основаниях 2 и 3 так, что оси датчика 7 и тяг 5 и 6 лежат ца одной прямой. Статически напряженная пружина 8 одним концом сопряжена со стаканом на корпусе датчика 7, связанного с тягой 5, а другим - со стаканом, жестко связанным с тягой 6, которая скреплена с подвижным элементом датчика 7 перемещений.Устройство работает следующим обновацчй 2 и 3. Неизбежные зазоры в спряжециях выбираются с помощью пружиц 8 и ввиду неизменности знака нагруженцости пружин при работе устройства не оказывают негативного влияция на точность измерения.Так как прямые, по которым самоустанавливаются элементы 5 - 7 являютсяпрямолинейными образующими...

Номер патента: 1516798

Опубликовано: 23.10.1989

Автор: Круль

МПК: G01H 13/00, G01L 1/08

Метки: колебаний, подвижной, преобразователя, связью, собственных, части, частоты, электромагнитной, электромеханического

...- индуктивность обмотки элекотромеханического преобразователя;Ь - индуктивность катушки,кПри этом о частоте собственных колебаний подвижной части электромеханического преобразователя судят по частоте колебаний напряжения на выходеусилителя.На чертеже изображена схема устройства для реализации способа. 25Устройство содержит усилитель 1,последовательно соединенные катушку2 и резистор 3, цепь 4 обратной связи,усилители-формирователи 5 и 6, выходы которых подключены к входу усилителя 1, токоограничительный резистор7,О соединяющий выход усилителя 1 содним концом цепи 4 обратной связи,второй конец которой подключен к входу Усилителя 1. При этом вход Усилителя-формирователя 5 подключен к концам катушки 2, а вход усилителя-формирователя 6...
