Номер патента: 838462

Опубликовано: 15.06.1981

Автор: Сидоренко

МПК: G01L 9/04

Метки: давления, датчик

...подложке с диаметром мембраны 5 ммбазы 4,5 мм). Упругий элемент закреплен 15винтом 3 внутри обьекта 4, герметизация датчика выполнена с помощью прокладки 5, Выводные проводники тензорезистора 2 распаяиы.иа колодке 6 из фольгированного гетинекса и подключены ксоединительным приводам 7, заключеннымв пластмассовую "трубку 8. Мембрана 1датчика снабжена элементами со сферио ческими поверхностями, например щврвми9, закрепленными на ней пайкой или то3 83 чечвой сваркой, н соприкасающимися между собюВ.Устройство работает следующим образом.При воздействии давления со стороны стрелки А (фиг. 1) мембрана 1 прогибается вниз Зтот прогиб незначителен, поскольку ему препятствует упругий контакт шаров 9 между собой, При образовании вакуума со...

Номер патента: 838463

Опубликовано: 15.06.1981

Автор: Еремеев

МПК: G01L 9/10

Метки: давления, датчик

...4, измерительный шток 5 с ферритовым сердечником 6, катушки 7 индуктивности дополнительно снабжен электромагнитом, состоящим из корпуса 8, торцового фланца 9, неподвиж.ного якоря 10, подвижного якоря 11, намагничивающей обмотки 12, торцового фланца, охватывающего якорь 13, при этом подвижный якорь 11 жестко связан с измерительным штоком 5 преобразователя перемещения. Электромагнит связан с приводом его осевого перемещения, состоящего из регулировочного винта 14 и пружины 15, при этом контрольвеличины и еремещения производится пошкале лимба 16, от градуированной вединицах давления, устанавливаемых приснятии контрольных точек характеристикипреобразователя на регулировочныйвинт 14,При прохождении тока по обмоткеэлектрмагнита 12 подвижный...

Номер патента: 838464

Опубликовано: 15.06.1981

Автор: Эльгард

МПК: G01L 9/10

Метки: давления, датчик

...работает следующим образом.При нагружении датчика давление вызывает смещение чувствительного элемента 2 с прикрепленной концевой частью 8 сердечника, перемещение ко- У838464 Формула изобретения Составитель В. КазаковТехред Ж.Кастелевич Корректор С, Шекмар Редактор С. Тимохина Заказ 4413/62 Тираж 907 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 торого преобразуется в изменениенамагниченности в средней части 7сердечника,Магнитное поле первичной обмотки.4 соленоида намагничивает стальнойсердечник. Намагниченность вдольдлины в сердечнике резко .неоднородна из-за размагничивающего действияего концов. При...

Номер патента: 838465

Опубликовано: 15.06.1981

Авторы: Баймаков, Саютин, Саютина, Чердынцев

МПК: G01L 9/18

Метки: дав-ления, датчик, электрокинетический

...через конденсатор с край(него электрода относительно заземленного корпуса. В этом случае корпус выполняет роль экрана для сигнальных наружных электродов от внешних электромагнитных полей.На чертеже изображена схема электрокинетического датчика давлейийЭлектрокинетический датчик дав.ления состоит из металлического корпуса 1, двух пористых перегородок 2, двух наружных сигнальных электродов 3, одного внутреннего электрода 4, резистора со средней точкой В, источника 5 постоянного напряжения, стеклянной втулки б, стеклянной шайбы 7 и конденсатора 8.Пористые перегородки и электроды собираются в стеклянной втулке. На втулку надеваются части металлическогр корпуса. Выводы электродов и части металлического корпуса припаиваются к втулке...

Номер патента: 838466

Опубликовано: 15.06.1981

Авторы: Бида, Ермашкевич, Нестеренко

МПК: G01L 13/00

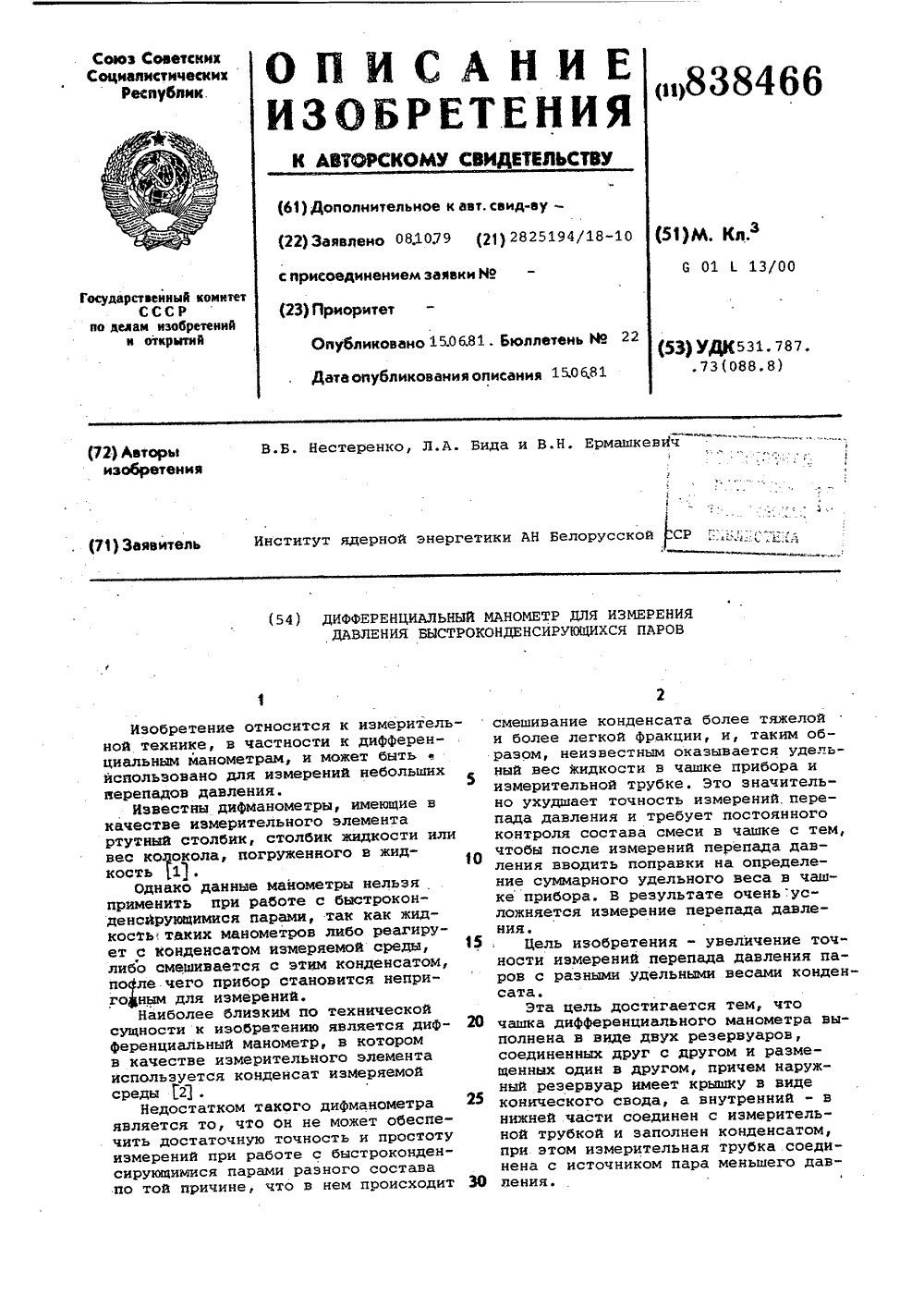

Метки: быстроконденсирую-щихся, давления, дифференциальный, дляизмерения, манометр, паров

...большего давления на стенках резервуаров 1 и 3 и также удаляется через вентиль 6. Конический свод 2 в данном случае служит для предотвращения попадания конденсата паров большего давления в резервуар 3, что существенно при выполнении конического свода 2 в виде горизонтальной плоскости. Таким образом, резервуар 3 служит как бы источником конденсата паров меньшего давления, что предотвращает смешение конденсата паров большего давления с конденсатом паров меньшего давления. На схеме стрелками условно обозначен характер движения конденсатов паров меньшего и большего давления. В результате получается однородный состав жидкости в чашке измерительной трубки, а сам процесс измерения перепада давления ведется после этого обычным методом.Формула...

Номер патента: 838467

Опубликовано: 15.06.1981

Авторы: Брюханов, Григоровский, Ерицев, Завьялов

МПК: G01L 13/02

Метки: дифференциальный, длягазов, манометр

...б акустическим фильтром 13нижних частот, а входы 8 и 9 снабжены капиллярами 14 и 15.Устройство работает следующим образом,Колебания мембраны 2 задаются ееприводом 3, подключенным к выходуусилителя 12, вход которого подключен к выходу устройства 11 сравнения, к одному из входов которого подключено напряжение Уставки Оу, ако второму - выход датчика 10 давления, помещенного в измерительной камере 7. При этом датчик 10 давления,,схема 11 сравнения с напряжениемуставки О, усилитель 12, привод 3мембраны и сама мембрана 2 образуютсхему стабилизации уровня пульсаций 45давления в измерительной камере 7.При этом, если давление газа в измерительных камерах б и 7 равны,т.е. измеряемая разность давленийьР -- О, вялая мембрана 5 практически без...

Номер патента: 838468

Опубликовано: 15.06.1981

Авторы: Малаховский, Прилепин

МПК: G01L 15/00

Метки: давлений, отношениядвух

...выход блока 5 деления, а выход масштабирующего блока 7 соединен с измерительным прибором 8.Число датчиков, измеряющих каждое из двух давлений, зависит от кратности измеряемого давления Кр = Рмакс/ (Рц и допустимой кратности измерения аналоговых сигналов блока деления КАдщ= Ако /Ае Ащ . Это число может быть определено как й 3 Рд Ку / / Ц КА Так, например при Рвас = 4.00 кПа, Рн -- 1 кПа и КАдр= 5 К 3, 89 100/Еу 5 ) 2,8, т.е. й = 3.Чувствительности входящих в каждую группу датчиков или номинальные значения давлений, на которые они рассчитаны. (их шкалы) должны находить. ся также в соответствии с КАд, В приведенном примере один датчик 1. берется на 100 кПа, второй датчик 1 на 20 кПа и третий датчик 1 з - на 4 кПа, т.е, с кратностью...

Номер патента: 838469

Опубликовано: 15.06.1981

Авторы: Белых, Гольдберг, Лазарев, Мильштейн

МПК: G01L 17/00

Метки: давления

...гайки 5, стопорное кольцоб, поршень 7 с двумя стержнями-указателями 8, на которых нанесены кон 20 трольные метки 9, пружину 10.Все устройство смонтировано нарезьбовой втулке ниппеля 11 и взаимодействует с золотником 12 ниппеля.Устройство работает следующим об 25 разом.При нажатии на колпачок 3 он перемещается до упора в корпус 1, шток2 нажимает на золотник 12 ниппеля,и полость пневматики соединяется с30 подпоршневой полостью корпуса 1.838469 Формула изобретения Составитель О. Саонов Техред М.Голинка Корректор С, Шекмар Редактор С. Тимохина Заказ 4413/62 Тираж 907 . Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4...

Номер патента: 838470

Опубликовано: 15.06.1981

Автор: Карсавин

МПК: G01L 19/06

Метки: давления, импуль-cob

...датчик давления присоединен ко входу отсечногоклапана.На чертеже изображена схема предлагаемого устройства.Устройство для измерения импульсов давления в гидравлической системе содержит манометр 1, присоединенный к гидравлической системе 2 черезотсечной клапан 3, Отсечной клапан3 снабжен обводным каналом 4 с запорным элементом 5.4 ф Устройство работает следующим образом.При всех значениях давления Рврабочего тела в гидравлической системе, когда скорость изменения давления не соизмерима со скоростями изменения давления при гидравлическихударах, устройство работает как обычный манометрПри скоростях изменения давления ЗО Рт, рабочего тела в гидравлической838470 Формула изобретения ВНИИПИ Заказ 4413/62 Тираж 907 Подписное Филиал ППП...

Номер патента: 838471

Опубликовано: 15.06.1981

Авторы: Долгов, Самохвалов

МПК: G01L 19/08

Метки: манометр, самопишущий

...2 - то же, разрезА-А на фиг. 1; на фиг. 3 - датчикдавленияМанометр (фиг. 1) содержит записывающее устройство 1 и датчик 2давления, смонтированные на общемосновании 3, кожух 4 и регистратор5. Датчик 2 давления (фиг. 2) включает корпус 6 с крышкой 7, в которыхразмещены компенсирующие пружины 8и 9, плунжерная пара 10 и 11 с на ружным буртом. С плунжером 10 жестко соединен поводок 12, на которомкрепится регистратор. В отверстиикрынки 7 установлены стакан 13 свнутренним буртом и тормозной упру гий элемент 14, предохранякщий стакан от самопроизвольного выдвижения,а также герметизирующий соединение.Прибор работает следующим образом.25 Под действием рабочейжидкостипри увеличении давления плунжер 10перемещается вверх, сжимая пружин8 и 9. Вместе...

Номер патента: 838472

Опубликовано: 15.06.1981

Авторы: Аверьянов, Михайлов, Рамзаева

МПК: G01L 21/10

Метки: манометр, тепловой

...фиг. 1 схематично изображен тепловой манометр; на фиг. 2 - его градуировочная характеристика.Манометр содержит корпус 1, сое-. диненный с измеряемым давлением, кварцевый пьезоэлемент у-среза 2, размещенный внутри нагревательного ЗО элемента 3, выполненного в виде сферической оболочки.Манометр работает следующим образом.К нагревателю 3 подводится постоянная мощность. При этом пьезоэлемент изолирован от измеряемого давления и находится в равномерном температурном поле, создаваемым сферическим нагревателем 3. Электроды пьезоэле ; мента не подвержены загрязнению и коррозии. При изменении давления изменяются условия теплообмена между находящимися в корпусе 1 разреженным газом и пьезоэлементом, что вызывает изменение резонансной частоты...

Номер патента: 838473

Опубликовано: 15.06.1981

Авторы: Пуш, Розенбаум, Титов, Шиманович

МПК: G01L 25/00

Метки: нагружения, непосредствен-ного, эталонная

...механизм 20 перемещения первой эталонной меры силы.Гидростатическая опора 15 содержит две полусферы - верхнюю 21 и нижнюю 22 с карманами 23. Верхняя полусфера 21 установлена на грузовой штанге 14, а нижняя 22 - на нижней поперечине 11 подвижной рамы. Система питания 24 соединена с карманами 23 гидростатической опоры шлангами 25. Система питания включает в себя два вида энергоносителей насос и гидравлический аккумулятор.Перед нагружением производится установка градуируемого силоизмерителя 13. Затем с помощью механизма 13 20 происходит опускание первой эталонной меры силы и навешивание ее на силоизмеритель 13. В заданной . последовательности с помощью механизма 19 производится. опускание навес ных мер 18 силы и навешивание их на...

Номер патента: 838474

Опубликовано: 15.06.1981

Авторы: Крюков, Сошников, Чаленко

МПК: G01L 25/00

Метки: крутящиммоментом, нагружения

...15 Устройство работает следукцим образом.Индикатор 11 устанавливается в нулевое положение, Винт 2 освобождается от грузов 4, градуируемый прибор б закрепляется с помощью одного из зажимов 5 на винте 2 и выкручиается вместе с иим до соприкосновеия с жестким центром 8. В этом положении градуируемый прибор б крепится с помощью другого зажима 5 к жест кому центру 8. При освобождении винта 2 он совершает вращательное и линейное перемещение, прй этом на градуируемый прибор б действует вращающий момент, под действием которого деформируются градуируемый прибор б и мембраны 7, причем показания индикатора 11 уходят от нуле- вогО положения. для исключения погрешности, вносимой от деформации мембран 7, с помощью винтов 10 пере мещения...

Номер патента: 838475

Опубликовано: 15.06.1981

Автор: Доладов

МПК: G01L 27/00

Метки: давлениявспенивающейся, композиции

...ручку 9 и шток 10 с закрепленным на нем поршнем 11. Поршень выполнен в виде камеры из верхнего и нижнего дисков и эластичного контура. С поршнем через шланги 12 соединен манометр 13 и приспособление 14 для нагнетания в камеру сжимаемого вещества (например, воздуха или жидкости),Устройство работает следующим образом.В ванне 1 жидкость подогревается до заданной температуры посредством источника 2 тепла или подается в нее при заданной температуре. В ванне подогреваются в стаканах 5, 6 до заданной температуры исходные компоненты, Затем они помещаются в цилиндр 7, установленный также в ванне, где перемешиваются механической мешалкой, По окончаниИ перемешивания ,вставляется в цилиндр поршейь 11 в виде камеры. Перед подачей в цилиндр...

Номер патента: 838476

Опубликовано: 15.06.1981

Автор: Титов

МПК: G01L 27/00

Метки: давления, калибровки, преобразова-теля, трубе, ударной

...сигналы преобразователя при его положениях в плоскости торца ударной трубы, отличающихся друг от друга одной и той же величиной части площади открытой поверхности преобразователя.На чертеже представлена схема устройства, реализующая предлагаемый способ.Открытую часть 1-2-1 поверхности 3 преобразователя 4, смонтированного заподлицо в торце 5 ударной трубы, нагружают ударной волной 8 и регистрируют сигнал.Затем нагружают измененную в результате перемещения преобразователя 4 в плоскости торца 5 открытую часть 7-8-7. Из сигнала, зарегистрированного в части 7-8-7, вычитают сигналы, зарегистрированные в части 1-2-1, иСоставитель О, Сафоновдактор А. Долинич Техред С.Мигунова Корректор С. Шекмар Тираж 907арственного комитета СССРизобретений и...

Номер патента: 838477

Опубликовано: 15.06.1981

Авторы: Максимов, Ставнистый, Хадиев

МПК: G01L 27/00

Метки: давления, датчиков, динамической, ка-либровки

...трубкой подвода рабочегодавления;г - внутренний и наружный радиу-Эсы стакана;и - высота внутр ей полостистаканазазор между стаканом и поршнем с%10 (г - г)31На фиг. 1 показано устройство длядинамической калибровки датчиков давления на фиг. 2 - стакан на фиг.3 - стакан с поршнем и осциллограммами давлений. 2Устройство содержит электропривод1, подшипники 2, цилиндрический корпус 3, канал 4 подвода рабочего давления Р, канал 5 отбора давления кэталонному манометру б, стакан 7,калибруемый датчик 8 давления, токосъемное устройство 9, индикатор 10давления, электронный усилитель 11,вращающийся поршень 12, рабочую камеру 13, манометр 14 и карман 15.Устройство работает следующим образом.В рабочую камеру 13 через карман15 по каналу 4 подается под...

Номер патента: 838478

Опубликовано: 15.06.1981

Авторы: Мироненко, Ядров

МПК: G01L 27/00

Метки: давления, пульсирую-щего, создания

...и расточки корпуса и внутренней поверхностью расточки, в которой размещен распределитель.На фиг. 1 и 2 изображены соответственно продольный и поперечный разрезы устройства, когда распределитель находится в положении подачи 10 газа высокого давления в рабочую камеру, на фиг. 3 - разрез устройства, когда распределитель находится в положении отвода газа из рабочей камеры.15Устройство состоит из корпуса 1, снабженного рабочей камерой 2 пульсирующего давления и каналами отводящим 3 и подводящим 4. Корпус 1 выполнен с глухой цилиндрической расточкой 5 с торцом 6. В. расточке 5 размещен, цилиндрический распределитель 7, имеющий возможность вращения и снабженный соединительным каналом 8, который попеременно соединяет рабочую камеру...

Номер патента: 842432

Опубликовано: 30.06.1981

Авторы: Жучков, Зайцев

МПК: G01L 1/10

Метки: автоколе-баний, возбуждения, струн

...мостовой схемы 8. Струна 1, выступы 2, 3 к корпус 4 образуют электрический контур, в виде короткозамкнутого витка. Магнитопровод 6 установлен так, что этоткороткозамкнутый виток охватывает его.Таким образом, обмотка 7 представляет первичную обмотку трансформатора, а контур из струны 1, выступов 2, 3 и корпуса 4 - вторичную коротко- замкнутую обмотку.Устройство работает следующим образом.При прохождении импульса тока в обмотке 7 в магнитопроводе б появляется магнитный поток, в контуре, образованным струной 1, выступами 2;, 3 и корпусом 4, наводится ЭДС и через струну 1 проходит ток, взаимодействие которого с магнитным полем постоянного магнита 5 вызывает появление силы, отклоняющей струну 1 от состояния равновесия. При совпадении...

Номер патента: 842433

Опубликовано: 30.06.1981

Автор: Храповицкий

МПК: G01L 3/06

Метки: крутящегомомента

...крутящего момента и сложность конструкции.Цель изобретения - повышение точности и упрощение конструкции устройства.Укаэанная цель достигается тем, что в устройстве, содержащем корпус, барабан и нагрузочный элемент, нагрузочный элемент выполнен в виде заключенного в обойму ролика на подшипниках качения, подвешенного на нити, однорядно намотанной по образующей барабана и закрепленного на нем, и шарнирно закрепленной пластины.На фиг. 1 изображено устройство, вид сбоку, на фиг. 2 - то же, вид спередиУстройство содержит барабан 1, жестко закрепленный на валике 2, который размещается в гнездах корпуса 3. Валик связан с испытуемым прибором 4. На барабане однорядно намотана нить 5, соединенная с обоймой 6 ролика 7,842433 Формула изобретения...

Номер патента: 842434

Опубликовано: 30.06.1981

Авторы: Иванов, Трифонов, Шарапов, Шумилин

МПК: G01L 3/20

Метки: вращающего, момента

...тангенциальных направлениях по отношению к образующей стакана 5, разнонаправлены и опираются на регулируемые упоры 10 и 11, выполненные, например, в виде винтов и размещенные в корпусе 1, а сильфон 8 опирается на плунжер 12 гидравлического измерителя перемещения, распределитель 13 которого плотно посажен в гильзу 14. В гильзе 14 выполнены каналы 15, 16 и 17 для подвода рабочего. тела к окнам распределителя 13 (канал 15),отвода ее в бак (канал 17) и в систему управления или к регистратору (канал 16). Гильза 13 установлена на подшипниках 18 в цилиндре 19, жестко связанном со стаканом 5. Втулка 3 и корпус 1 соединены между собой упругим элементом 20, один конец которого жестко закреплен в корпусе 1, а другой конец находится в подвижной...

Номер патента: 842435

Опубликовано: 30.06.1981

Авторы: Шакмаков, Яковлев

МПК: G01L 7/06

Метки: давления

...электромагнитный преобразователь с входной. обмоткой 6, выходной. обмоткой 7 и плунжером 8. Входные обмотки 2 и 6 включены параллельно или последовательно-согласно, а выходные обмотки 3 и 7 включены последовательно-встречно. Регистратор давления 9 подключен к выходнойобмотке 3, а регистратор температуры 10 включен в цепь выходных обмоток3 и 7.Устройство работает следующим об- разом842435 Формула изобретения На сильфон 5 воздействует давление среды, при этом изменение объема среды внутри сильфона от изменения температуры не влияет на отклонение силь- фона 5 и плунжера 8 и, следовательно, сигнал на выходных обмотках 7 пропорционален давлению среды, сигнал этот подается на регистратс.: давления 9. На сильфон 1 воздействует одновременное...

Номер патента: 842436

Опубликовано: 30.06.1981

Авторы: Боршковский, Воловик, Иванов

МПК: G01L 27/00

Метки: kamepe, вакуумной, давленияв, реализации, скачка, устройстводля

...металлического элементаимпульсом электрического тока, плотность энергии которогоЕЧ) -- ,вр 9течение времени вызывает термоупругий взрыв металлического элемента,в результате которого он разрушается, осЬобождая при этом в вакуумнуюкамеру адсорбированный газ за времяГ, . для материалов характеризуюАюФщихся коэффициентом температуропроводности Х от 0,1 до 1 (см /с) и2.толщиной от 10 до 10см, возможные времена разрушения, а следовательно,и времена создания давленияв вакуумной камере от 2,510 9 до2,5. 10 6 с.Способ может быть осуществлен устройством, содержащим металлическийэлемент, отделяющий вакуумную камеруот емкости для газа и два электрода,соединенных с электрическим контуром, согласно изобретению, элементподсоединен к...

Номер патента: 845023

Опубликовано: 07.07.1981

Авторы: Васильев, Кучеренко, Щеблыкин

МПК: G01L 1/00

Метки: измеритель, пресса, усилия

...единичное положение, Единичный сигнал н триггера 13 открывает ключ 15 и включаетэлектромеханический счетчик 16 для учета нагруженного хода пресса. Число, полученя ное на регистрирующем механизме 11 с помощью схемы совпадения 17, сравнивается с числом, установленным на блоке пред 35 набора порога срабатывания при перегрузке по усилию и в случае их равенства со схемы совпадения 17 поступает сигнал на индикатор перегрузки 19 и пульт управления е 14 для отключения привода пресса. Повтор- в- ное включение кнопки Пуск или сигнал4 О от командоаппарата с пульта управления 14 м переводит все узлы устройства в исходноеположение.Введение в измеритель усилия пресса дое полнительной схемы совпадения, блока пред 45 набора порога срабатывания при...

Номер патента: 845024

Опубликовано: 07.07.1981

Авторы: Базыкин, Кухтиков

МПК: G01L 1/04

Метки: kohtaktob, усилиянажатия

...посрелством шарниров с упругими элементами, выполненными в виде консолей.На чертеже представлена кинематическая схема предлагаемого устройства.Устройство солержит лва силопередающих рычага 1, с жестко закрепленными на845024 Формула изобретения Составитель ОТехред А. ВойкТираж 907 КудрявцеваКорректоПодписноми тета СССРоткрытийкая наб., д, 4/5ул Проектная,едактор Е. Гони аказ 4134/1ешетник ВНИИПИ Госуд по делам 113035, Москва,Филиал ППП Патенрственного к зобретений и Ж - 35, Раушс , г. Ужгоро них кулачками 2, взаимодействующими посредством шарниров 3 с упругими элементами 4,на которых размещены преобразователи 5, в качестве которых используются, например, тензодатчики сопротивления, соединенные со входом усилителя 6. Силопередающие...

Номер патента: 845025

Опубликовано: 07.07.1981

Авторы: Андреева, Зюзликова, Осипов

МПК: G01L 3/10

Метки: momehta, винта, гребного, измерительный, преобразователькрутящего

...3 и 4, выполняюших роль кронштейнов для крепления магнитных систем преобразователя. При этом на одной паре выступов закреплены ферритовые сердечники с катушками индуктивности 5 (фиг. 3), а на другой, связанной с противоположным сечением упругого элемента, ферритовые сердечники без катушек 6 (пластины, замыкающие магнитные потоки). Геометрические центры магнитных систем расположены в диаметрально противоположных точках поперечного сечения упругого элемента на расстоянии. 03 М+0,5 К0,5 фКот крайнего сечения со стороны воздействия сил, где К - безразмерный коэффициент, учитывающий расстояние от точки приложения изгибающих усилий гребного винта" Мы до упругого элемента и численно равныи - ыЗдесь М и Р - заданные значения изч угибающего...

Номер патента: 845026

Опубликовано: 07.07.1981

Автор: Черепащук

МПК: G01L 3/24

Метки: tpahc-портной, внутреннего, защиты, перегрузкидвигателя, сгорания, установки

...реле через сервомотор, золотник которого подключен к системе смазки двигателя. схема устроиот перегрузки. затель уровнявалу силовой ановки и подму прибору 3,с всасываючиваюшим наоплива 6, топдавления, фородачи топлива дополнительно ссел ем 9, коом 11 с золотмый дроссель трубопроводе а и связан с омотор 1, зочен к системе системы смазредством тру845026 Формула изобретения СостаТех редТираж 9твенрете35,витель В. ИщенкоА. Бойкас Корректор Н07 Подписноеного комитета СССРний и открытийРаушская наб., д. 4/5Ужгород, ул. Проектная, 4 едактор Т. Глазоваказ 434/ выдка ВНИИПпо3035,илиал ПП И Государс делам изо 6 Москва, Ж - П Патент,зафиксирует загрузку, соответствующую данному режиму. Электрический сигнал с указателя загрузки 1 поступает на...

Номер патента: 845027

Опубликовано: 07.07.1981

Авторы: Безруков, Нагорный

МПК: G01L 11/00

Метки: давления

...которой и вторым электродом изменяют напряженность электрического поля до возникновения авто- колебаний мениска жидкости на конце ка пиллярной трубки и регистрируют частотукоронных разрядов с мениска, по которой судят об измеряемом давлении.На чертеже изображено устройство лля Греализации способа.Устройство для реализации описываемого способа содержит два электрола, олин из которых выполнен в виде электропроводной капиллярной трубки 1, а другой - в виде пластины 2, источник питания 3 и регистрирующий прибор 4, в качестве которого может быть применен частотомер.Способ реализуется следующей после.довательностью операций.Между открытым концом электропроводной трубки, которая заполнена рабочей жидкостью, и пластиной создают...

Номер патента: 845028

Опубликовано: 07.07.1981

Авторы: Нефедов, Филиппов

МПК: G01L 21/12

Метки: газа, давления

...известном давлении Р и определить упомянутую величину Р по формуле (1) (калибровка по одной точке).Существенная зависимость коэффициента тепловой активности газа от давления в широком состоянии газа обеспечивает высокую точность измерения давления газа и дает возможность расширить диапазон измеряемых давлений вплоть до тысяч бар. 028усиливается усилителем 7 и измеряется вольтметром названного усилителя. Фильтр 8 препятствует проникновению высокочастотногосигнала на вход усилителя 7. Для точного измерения коэффициента усилителя используется ц 0 ль эталонного сигнала, поступающегос генератора 3 через делитель К 5 Я 0.Величина сигнала с генератора 3 контролируется по вольтметру 9.Сигнал разбаланса моста Е связанс коэффициентом тепловой...

Номер патента: 845029

Опубликовано: 07.07.1981

Авторы: Андреев, Келлер, Шевелев

МПК: G01L 25/00

Метки: испытания, механизированныхинструментов, нажимное, стендудля

...расположены на одной оси ОХ симметрично оси ОУ.Рама 16 выполнена с цапфами 44 и 45,оси которых совпадают с осью ОХ, охватываемыми втулками 46 и 47, жестко связанными с неподвижным основанием 1, и могут поворачиваться в них при помощи штурвала 48, а фиксация положения рамы 16 осуществляется винтами 49 и 50, Перемещение кронштейнов 12 и 13 по направляющим 14 и 15 рамы 16 вдоль оси ОУ осуществляется винтовыми механизмами 51 и 52: Погрешность в размерах между осями рукояток 41 и 42 мотопилы компенсируется перемещением за 5 1 О 15 20 25 зо 35 40 45 5 О 55 4хватов 2 и 3 в пазах 53 вдоль оси ОХ с последующим креплением их винтами 54,Работа нажимного устройства осуществляется следующим образом.Мотопила 43 рукоятками 41 и 42 устанавливается в...

Номер патента: 845030

Опубликовано: 07.07.1981

Авторы: Антипов, Демченко

МПК: G01L 27/00

Метки: автоматическогозадания, давления, поддержания

...блока управления 22, и дальнейший наддув (сброс) г происходит только через основные клапаны о 4 и 5. При этом скорость изменения давления на выходном штуцере 3 становится мень 5 ше, что обеспечивает плавность подхода к,заданному давлению, Когда сигнал разбаланса станет равным нулю, блок управления 22 выдает сигнал на закрытие клапанов 4 и 5. Сильфонный пресс выравнивает и автоматически поддерживает заданное давление.20 Использование изобретения позволяет повысить плавность установки заданных уровней давлений и тем самым сократить время градуировки. Формула изобретения подпоршневая полость 11 которого соеди иена трубопроводами 12 с полостью силь фона3, полостью 14 демпфера и поршнем 15, программное устройство 16, соединенно с задатчиком...
