G01L — Измерение сил, механического напряжения, крутящего момента, работы, механической энергии, механического коэффициента полезного действия (КПД) или давления газообразных и жидких веществ или сыпучих материалов

Номер патента: 627359

Опубликовано: 05.10.1978

Автор: Карпуша

МПК: G01L 7/20

Метки: грузопоршневой, давления, измеритель

...3. В нижней части поршня 1 имеется грузоприемное устройство 4. Для опре О деления равенства сил, действующих на поршень при измерении, служит индикатор равновесия поршня 5.В корпусе 6 установлен первый сильфон7, заполненный жидкостью и соединенный с механизмом растяжения 8.Система вакуумирования содержит второй сильфон 9, закрепленный с одной стороны, установленный на цилиндре 2, заполненный жидкостью и связанный со своим механизмом растяжения 10 фиксатором 11.20 Между поршнем 1 и цилиндром 2 выполнен зазор2, соединенный с внутренней по. лостью первого сильфона. Перед измерением с помощью механизма растяжения 10 рас627359 Форму,га изобретена Составитель А. НТехред О. ЛуговаТираж 1112 виков Корректор В. Серикк Подписное Редактор С....

Номер патента: 627360

Опубликовано: 05.10.1978

Авторы: Богословский, Духанов, Новиньков

МПК: G01L 9/08

Метки: выходом, давления, датчик, частотным

...прогиб мембраны определяется допустимой де. формации резонатора, которая составляет единицы микрон. В этом случае изменение толщины слоя клея приведет к деформации на величину того же порядка.Жесткое соединение мембраны с преобразователем давления, который оказывается включенным непосредственно между мембра. ной н корпусом, н вызывает вышеуказанную погрешность при измерении.Цель изобретения - увеличение точности измерения достигается тем, что межд мембраной и пьеэорезонатором включен у ругий элемент, например в форме упруго рамки.Благодаря включению упругого элемента максимальный прогиб мембраны можно сделать во много раэ больше максимальной деформации пьезореэоиатора. Изменение тол.627360 3щины слоя клея по сравнению,с оеличиной...

Номер патента: 627361

Опубликовано: 05.10.1978

Авторы: Зазорнов, Королев, Ломакин

МПК: G01L 19/06

Метки: газа, давления, жидкости, коллектор, осреднения, трубопроводе

...коллектором поверх.ности трубопровода и заполнены вставками из пористого материала, проницаемого для рабочей средыНа фиг. 1 показан коллектор в поперечном разрезе; на фиг. 2 - сечениеА-А фиг. 1.Коллектор выполнен в виде кольцевой камеры 1, охватывающей трубопровод 2 и соединенной с полостью трубопровода ради.альнымн каналами, равномерно распределс.ными по всей охваченной коллектором по. верхности трубопровода и эаполненпымн627361 Формула изобретения В. 3 гова арче Составиг Текрел О Тиражноо комнзобреЖ.5, енто, г. я Корректор В. СетэокПодписноевета Министров СССРоткрытийя н аб., л. 4/5ул Проектная, 4 Релак гор О. ИвановаЗакан б 0 б/40ЦНИИП 4 Ро 2итта С ений н Раушск Уж горо суаарстнен по делаюЗОЗб, Москва филиал П 111 а 3вставками...

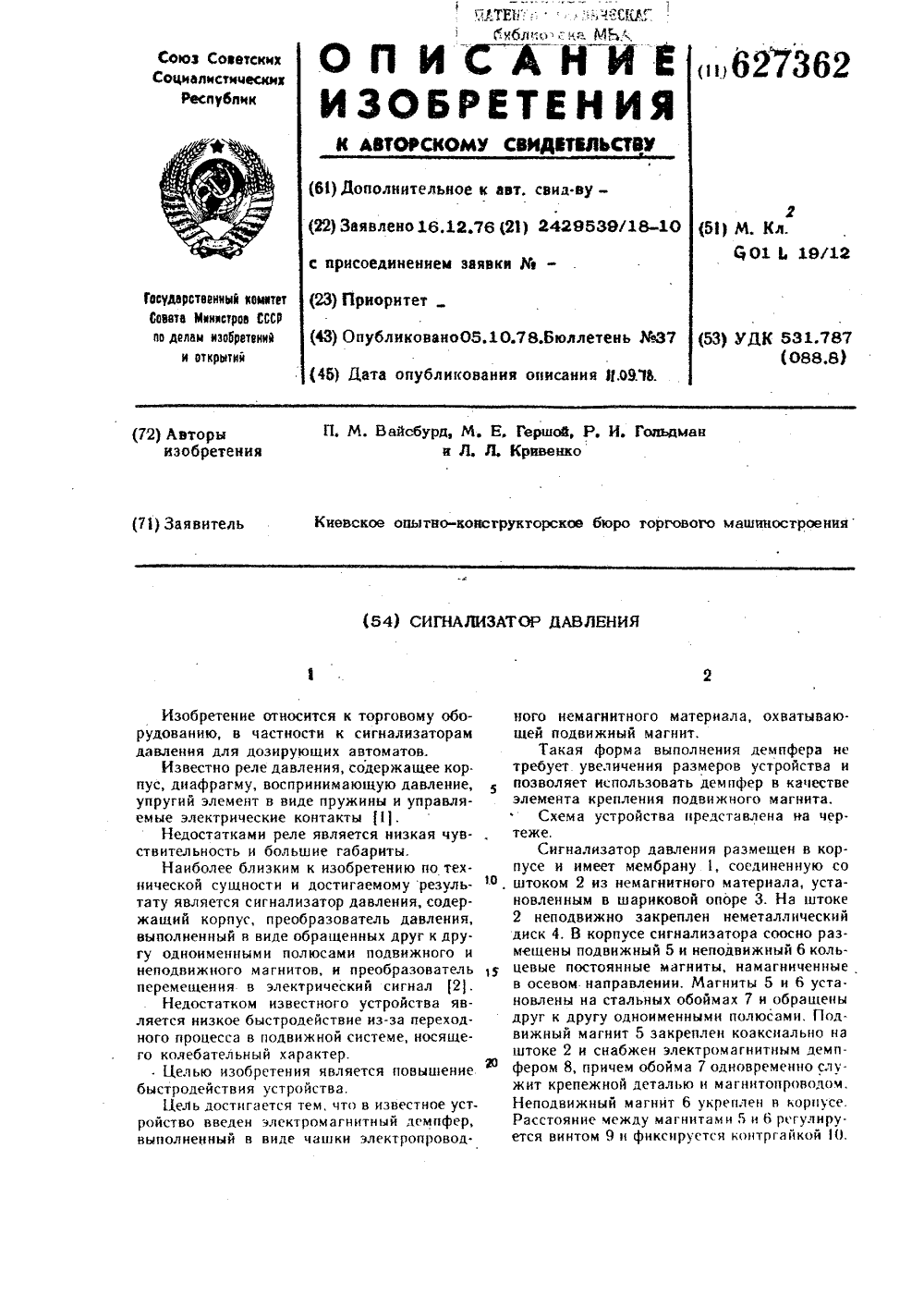

Номер патента: 627362

Опубликовано: 05.10.1978

Авторы: Вайсбурд, Гершой, Гольдман, Кривенко

МПК: G01L 19/12

Метки: давления, сигнализатор

...контактная группа 11, положение которой относительно подвижного магнита 5 с диском 4 регулируется спомощью гаек 12, перемещаемых по резьбо.вой направляющей 13,Сигналнзатор давления подсоединяетсяк источнику давления газа или жидкости та.ким образом, чтобц он наружной поверх.постыл своего чувствительного элемента -мембраны 1 контактировал с рабочей средой.Устройство работает следующим образом,Прн повышении давления контролируе.мой среды оно через мембрану 1 передаетсяна шток 2, диск 4 и подвижный магнит 5. 3Подвижная система сместится влево, преодолевая усилие отталкивания, подвижногои неподвижного магнитов 5 и б. Шариковаяопора 3 обеспечивает осевое перемещениештока 2 с малым трением, Система остановится, когда давление на мембра 1 у...

Номер патента: 627363

Опубликовано: 05.10.1978

Авторы: Воробьев, Голубев, Кацнельсон, Кобозев, Курин, Хононзон

МПК: G01L 21/24

Метки: вакууметр

...под ротор.6273На чеРтеже изображен прецлагаемыйвакуумметр.Вакуумметр содержит корпус 1, намагниченный ротор 2 в. Форме шара,постоянный магнит. 3 - источник уравновешивания веса ротора устройство длявращения ротора, выполненное в видеиндуктора 4, плоские параллельныедиамагнитные пластины 5 с полусферическими проточками, выполненными вих теле, устройство 6 для измеренияскорости вращения ротора 2 и демпферное устройство, состоящее из стальной иглы 7, поплавка 8 и стакана 9с легким маслом.Вакуумметр работает следующим образом,С помощью источника уравновешивания веса ротора 2, выполненного ввиде постоянного магнита 3, приводятротор во взвешенное состояние, Приэтом ротор левитирует в пространстве,без всякого подвода энергии извне засчет...

Номер патента: 627364

Опубликовано: 05.10.1978

Авторы: Иванов, Соколов

МПК: G01L 27/00

Метки: градуировки, давлений, преобразователей

...нити и регистрирующую аппаратуру, разрываемая часть нити выполнена электро- проводящей и включена в цепь запуска регистрирующей аппаратуры, при этом верхний конец кити присоединен к рычагу через упругий элемент.На чертеже изображена схема устройства для градуировки преобраэоваСафон а ректор Л. Небол аказ 5607/41ЦНИИПИ Гос Тираж 1112 арственного комитета по делам изобретени сква ЖРаушскаяодписноеМинистров СССытий света и отк аб. д 1130 лиал ППП Патент, г. Ужгород, ул. Проектная, 4 телей и блок-схема электронной аппаратуры.Устройство имеет гидроцилиндр 1 с поршнем 2, закрепленный на шарнире 3. В донную часть гидроцилинцра встроены обойма 4, в которой герметично установлен преобразователь 5, и манометр б, снабженный запорным вентилем...

Номер патента: 627510

Опубликовано: 05.10.1978

Авторы: Майоршин, Музыкин, Пупков

МПК: G01L 1/00

Метки: вокальноинструментальной, исполнителя, оценки, техники

...длительность процесса оценки вокально-инструментальной техники исполнителя.Известно также устройство для оценки вокально-инструментальной техники исполнителя, содержащее соединенные последовательно формирователь звукового сигнала и регистратор, подключенные к выходам формирователя управляющих сигналов, формирователь основного тона сигнала и формирователь интенсивности сигнала 2.Это устройство обеспечивает значительое сокращение процесса оценки вокальноуМс СоедИНСИ С;ОдаЧИ фОрМцпВИГ. Ля 2 ЗВ) с;В:)0 Сц(13,1 (ере( фОрчц)0 д- ТСЛЪ,5 Оси,.с (Ц О 1 Онс( сЦ(Ц 1 Л(1, фОРХ 1100 ВД. (С,(ь 4 ИЦГСЦСЦЦОС(И СИГЦД,с Ц ф(Р)ЦР(ВД- тель 5 длитсльцости сип(длд, и ) (сос,(цц( ц.1( Ь(С К В Ы Х ОЛ с 1 с( ф и Р )1 53 Р О 3 Д т СГ( 51 (сГ С1 с( ИРОДЬ...

Номер патента: 628413

Опубликовано: 15.10.1978

Авторы: Беляева, Головко, Дубровин, Маш, Щедровицкий

МПК: G01B 7/30, G01L 1/14

Метки: индуктивный, перемещений

...днамагнитные экраны 5 с различной формой пластин. Количество пластин может быть и более двух (фиг. 3), и они расположены либона одной оси (фиг. 2), либо на различныхосях (фиг. 3),Диамагнитные экраны 4,объектом перемещения 6, к, служить чувствительный элконтролируемого параметра.Первичная катушка 1 включена в контургенератора сннусондальных колебаний повышенной частоты, а вторичная катушка 2подключена и схеме измерения.На фиг. 3 изображены трн дополйнтельных диамагниФных экрана 5, два нз которых поворачиваются вокруг своих осей 7, 8на требуемый угол, а третий - перемещает.ся возвратно-поступательно в прорези 9, прнэтом они образуют сложную форму общегоконтура экрана,онтролируемый параметр воздейстнуетобъект перемещения 6 н вызывает....

Номер патента: 628414

Опубликовано: 15.10.1978

Авторы: Дубровский, Лернер, Павлов, Павловский, Румянцев

МПК: G01L 3/10

Метки: валу, крутящего, момента

...и вторые входы первой и второй групп элементов ИИЛИ 5, 7. На третьи входы этих жс элементов поступают прямоугольные пмпуль сы с выходов одновибраторов 2, длительность которых превышает длительность дребезга выходных сигналов формирователей в результате смешений подвижных и неподвижных частей датчиков от воздействия вибрации и неточности изготовления Вала, Виорации опор, вибрации элементов датчиков и от 40 воздействия электромагнитных помех на датчике и линии связи между датчиками и входами формирователей. На рабочих режимах работы газоперекачиваюшего агрегата длительность дребезга обычно превышает вре 45 менное смешение входных сигналов, соответствуюшее наибольшому крутяшему моменту на валу.На фпг. 2 показана временная диаграмма...

Номер патента: 629458

Опубликовано: 25.10.1978

Авторы: Захаренков, Захаренкова, Печук, Помпеев

МПК: G01L 1/22

Метки: датчика, тензометрического, усилия

...с тем же постоянным натяжением проволоки.На чертеже дана схема устройства, реализующего описанный способ, 5Способ осущестнляетса слещаощнм об разомвИнск Х упругэго элемента 2 со стойками 3 закрепляется в шпинделе 4 намогочного станка. На стойки 3 наматывают 6 проволоку 6 с постоянным натяжением.ПОсле намотки концы проволоки 3 подклющф чают к измерительной схеме. Упор 6 конической формы с помощью шпильки 7 и гайки 8 поджимают к стойкам 3, в ре- И зульгате чего они деформируются. Величину деформации контролируют по сигналу на выходе измерительной схемы. Прн достижении заданной величины сигнала на выходе схемы упор 6 закрепляют в 2 О соответствующем этому сигналу положении, например, с помощью гайки 8. Проволочный преобразова...

Номер патента: 631791

Опубликовано: 05.11.1978

Авторы: Ахлестин, Козлович, Тришевский

МПК: G01L 1/24

Метки: валков, гофрами, исследования, методом, напряженнного, поляризационно-оптическим, поперечными, профилей, состотояния, формовке

...7. Под действием выпуклых и вогнутых элементов валков 3 формуется гофр, При этом формовка происходит толь 15 Изобретение относится к технике изме=рения поляриэадионнооптическим методомнапряженного состояния оборудования прокатного производства и может быть использовано дпч исследования напряженного состояниЯ Валков при формовке профилей с ппперечными гофрами,Известно устройство для:асс.педованиянапряженного состояния валков при прокатке поляризационно-оптическим методом,включаюшее прокатную клеть с валками - 1 Одисками, изготовленными из оптически неактивного стекла и снабженными оптическичувствительными вставками 111Недостатком известного устройства яляется невозможность исследования напрженного состояния валков при...

Номер патента: 631792

Опубликовано: 05.11.1978

Авторы: Вандышев, Успенский

МПК: G01L 3/00

Метки: градуировки, моментомеров, стенд

...моментомеров содержит связанные с опорой 1 через гибкие подвески, например, стальные ленты 2, 3, диаметрально противоположные концы 4 двунлечих рычагов 5, 6, другие концы которых кянематически связаны между собой посредством,.например, гибких лент 7, 8 и горизонтальной штанги 9, служащей для навески набора гирь 10, с помо шью которых создают крутяший момент необходимой величины. Каждый иэ рычагов кмеет узел 11 для крепления градуируемого моментомера 12, имеющего индикатор 13. Нля фиксации рычагов служит арретир 14. Узлы для креплении градуируемого моментомера размещены преимущественно по центру рычагов.Работает стенд следующим образом,631792 аж 1070 Падпнсное ПИ Заказ 6331/4 Ороду уло Проектная, 4 Переносной моментомер 12...

Номер патента: 631793

Опубликовано: 05.11.1978

Автор: Мамян

МПК: G01L 9/08

Метки: давления, датчик

...внутри пьезорезонатором,причем упругий элемент выполнен в видекольца, а пьезорезонатор - в виде пьезопласгины и закреплен внутри кольцасвоими узкими гранями 121,И известных датчиках площадь контакта силопередающего упругого элемента спьезорезонагором имеет значительную величину, что вызывает утечку энергии изрезонатора,. снижение его добротности,стабильности частоты в конечном счететочность измерений,Кроме того, и известных датчиках давления плопадь активного участка пвезоревключен в электричеосхему дпя формировасигнала, зависящего о631793 Составитель С, ЧернявскийРедактор С, Головенко Техред М. Борисова Корректор Н Ковалева. 0 Подписноемитете Совета Министров ССретений и открытийРеущская набд. 4/8 илиад ППП Патент, г. Ужгород,...

Номер патента: 631977

Опубликовано: 05.11.1978

Авторы: Гинин, Китайгородский, Макаров, Тулаев, Чернов

МПК: G01L 1/04

Метки: образец, оценки, работы, ультразвуковых, установок, эффективности

...с рязлеряли сторон О,З,5 лл или диаметром 0,3-0,5 лл).Изобретение показано я чсртежс.Ня фиг.предстявлс 00 ш 1 й Вид образЦа; 1 Я;)ИГ. 2 -- В 1; В 1,Яе.977 Формула изобретения 1 2Фиг. 4 оиг. 2 Составитель Л. Конлрыкинская Техред О. Луговая Корректор В. Серлкнк Тираж 471 Подписное Редактор С. ГоловенкоЗаказ 6356/5 И 1 ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 3035, Москва, М(.35, Раушская наб., д. 4/5 Филиал П 11 П Патент, г. Ужгород, ул. Проектная, 4б 31Образец для оценки эффективности раооты ультразвуковых установок очистки состоит из подложки 1, выполненной в виде мелкоячеистой конструкции (сетки), ячейки 2 которой заполнены наполнителем 3, инертным к исследуемой жидкости. 5Поверхность...

Номер патента: 632917

Опубликовано: 15.11.1978

Авторы: Абражевский, Яценко

МПК: G01L 19/12

Метки: давления, индикатор

...н РВ данном индикаторе сигнал наличия давления имеет слабо выраженную четкость индикации из-за малых р меров выступающего конца штока и ня (Зх 4 мм), что является недост ком прибора. Кроме того, при отсутствии давления на поверхности колпач ка индикатора виден окрашенный торец штока, что также не снимает сигнала о наличии давления.Целью изобретения является повышение четкости индикации.Это достигается тем, что в предлагаемом индикаторе давления поршень аэоршатина 8обИзобретение относствам для визуальногчия давления воздухадля использования в рпневматических системстанков, прессов и дрИзвестны визуальныдавления, содержащиеный колпачок и поршешенный торец 11 .Наиболее близкимсущности к изобретенкатор давления, содерпружину и...

Номер патента: 632918

Опубликовано: 15.11.1978

Авторы: Писарев, Рогозин

МПК: G01L 23/08

Метки: волны, параметров, ударной

...волны в различных сре действует на внешний электрод идах, как электропроводных, так и не- первый диэлектрический слой, где проэлектропроводных, с различной плот- исходит преобразование механическогоностью, например порошковых или жид- усилия в электрический сигнал, пропорциональный приложенному давлению.Это достигается тем, что предла БлагодаРя пРедварительной поляриэагаемое устройство содержит плоский ции чувствитедьных элементов выходэлектрод, расположенный между двух ной сигнал является суммой электрислоев диэлектрика, охваченных с ческих напряжений, возникающих привнешней стороны другим плоским элект- ударном сжатии диэлектрика. В резульродом, причем один слой диэлектрикатате многократной циркуляции фронтапредварительно...

Номер патента: 634126

Опубликовано: 25.11.1978

Автор: Петленко

МПК: G01L 1/04

Метки: линейного, механической, снятия, характеристики, электродвигателя

...3датчика линейного перемещения 4, На выхоте датчика вырабатывается сигнал, пропорциональный величине перемещения Хподвижной части двигателя. Это переме. 3щенке одноврвменно пропорционально сидесопротивления пружины 6, противодействующей тяге двигателя, так как сила противодействия пружины пропорциональна еерастяжению на величину)6 сггде к - коэффициент пропорциональности;,- смещение незакрепленного конца пружины,Следовательно, электрический сигнал,снимаемыйс датчика 4, пропорционален изменению силы сопротивления пружины вовременисЦ, Изменение сигналадатчика во времени фиксируется регистрирующим устройством на носитель, перемещающийся с постоянной скоростью, Поэтому записанная прибором кривая представляет собой зависимость...

Номер патента: 634127

Опубликовано: 25.11.1978

Автор: Галкин

МПК: G01L 3/10

Метки: вращающихся, деталях, деформации

...7 во время действия на его моде управляющего импульса от о генератора 10. В период времени (Т-) ключ 5 закрыт, питание на измерительный мост не подается, и во время действия управляющего импульса на входе детектора 8 на его выход пос.гупает усиленная усилителем 6 контактная термо-е.д.с.Выходной сигнал дифференциального усилителя 9, пропорциональный разностинапряжений, снимаемых с детекторов 7и.8, не содержит напряжения, пропорционального коытактной термое,д.с.,что и обусловливает высокую точностьизмерения,формула изобретенияУстройство для измерения деформациина вращающихся деталях, содержащееизмерительный мост, установленный навращающейся детали, контактный токосъемник, источник питания, токостабилизируюший алемент и...

Номер патента: 634128

Опубликовано: 25.11.1978

Авторы: Жмуйда, Янкунас

МПК: G01L 5/10

Метки: величины, давления, зоне, изменения, контакта, нитепроводником, нити, характера

...12, а вместе с ним иттепроводвика 1 вокруг горизонтальцойоси 15,Пьезодатчик 2 и тензодатчики 7 через фусилители 16 и 17 подключены к регистрирующему прибору 18,Устройство работает следующим образом,Контролируемая нить, проведениая че фреэ отверстие кольца 3, при врашенииможет находиться в трех положениях:проходить через отверстия, не контактируя с кольцом; иметь непрерывныйконтакт с кол цом; иметь прерывистый Зфконтакт с кольцом. В зависимости отпараметров и настройки крутильно-мотального механизма прядильной, крутильной или другой машин, а также от положения нитепроводника 1 возможен одиниэ этих случаев или их комбииация,Ири отсутствии контакта между ыитьюи кольцом 3 датчики 2 и 7 импульсовне выдают, а регистратор...

Номер патента: 634129

Опубликовано: 25.11.1978

Авторы: Багров, Григорьян

МПК: G01L 5/13

Метки: динамометрическая, тележка

...собой самоходную или прнцепную .базовую машину 1 с установленными на раме машины ан;серными клыками 2 и гндроцилиндрами 3 подъема и заглубленяя, Тросовое устройство включает в себядвух барабанную транзитную лебедку 4, оба барабана которой кинематически связаны через редуктор 5 с тормозом 6, узел 7 регулирования тормозного усилия и систему 8 рассеивания энер-Намотанный на отдельно установленной катушке подачи 9 трос, несколькими витками огибая барабаны транзитной лебедки, проходит через узел 10 регули ровки высоты и измеритель натяжения 11, Для укладки троса катушка снабжена автономным приводом намотки 12 механизмом 13 укладки троса и подтормаживателем 14. ИПри испытаниях машин базовая машина 1 устанавливается в направлении движения...

Номер патента: 634130

Опубликовано: 25.11.1978

Авторы: Алдошин, Блохин, Горшков, Приписнов

МПК: G01L 5/24

Метки: качества, контактных, резьбовых, соединений

...с помощью втулки 8 с пружиной растяжения 9, На торце бдрвбвнд 3жестко закреплены диски с выступами 10,которые воздействуют при работе ня указатель 11 отсчетного устройства шкалы12, Внутри барабаня 3 выполнено квяпратное отверстие 13, в которое вставленстержень 14 со сменными головками тотъцовых ключей 15. Для прецохрднениястержня 14 от выпяцания предназначенфиксатор 16, находящийся под воздействием пружины 17, поджимаемой винтом 18. Крепление пружины 9 к,корпусуосуществляется с помощью вкладыша 19,закрепленного в корпусе 1 с помощью %буртика, Внутри вкладыша 19 выполненорезьбовое отверстие под винт 20, в отверстие которого вставлен упор 21, вмимодействующий с пружиной 9,В квадратное отверстие на корпусе 1 6вставляют стержень 14...

Номер патента: 634131

Опубликовано: 25.11.1978

Авторы: Жупахин, Каравашкин, Прокошев

МПК: G01L 7/18

Метки: давлений, разности

...- обеспечение безопасности работы и автоматизация процесса измерений разности давлений.Это достигается тем, что в способеизмерения разности давлений включающем перемещение столба жидкости в трубке и измерение его электросопротивления, измерение разности давлений осуществляется по изменению активного сопротивления участка токопроводяшей трубки и токопроводящей жидкости, шунтирующей электросопро мере перемещения сНафиг, 1 и 2 нты выполнения устр алии предлагаемого спМеталлическая трубка 1, частично заполненная токопроводятцей жидкостью 2, образующей электрическую цепь со стабилизированньтм источником питания 3, преобразователем 4, термокомпенсатором 5 и устройством 6 для установки нуля.Во втором варианте реализации металлическая трубка...

Номер патента: 634132

Опубликовано: 25.11.1978

Авторы: Ковалев, Меркулов, Покровский, Харламов

МПК: G01L 7/18

Метки: микроманометр

...повышениети измерения перепадов давлений,Указанная цель достигается теммикроманометр, содержащий Оразную трубку и контактные двтчиня, снабжен электрически связанньконтактными датчиками уровня предвойного действия, соединенным кас одним из колен .ц -образной тпричем каналы расположены вышеконтактных датчиков уровня,На чертеже изображено предлагустройство, общий вид.Микроманометр содержит Птрубку 1 с нетокопроводящей 2 и разом.Возникшая в трубке 4 разност ления Р 1 -Р понижает (повыша вень раздела жидкостей в Ю -о трубке 1, при этом замь 1 кается к 9 либо размыкается контакт 10, симости от этого электродвигател вращается в ту или другую сторо редавая движение на регистрирую бор 8 и шток пресса 5, который Р 2 -Р ) 0 забирает из левого коле...

Номер патента: 634133

Опубликовано: 25.11.1978

Авторы: Пупынин, Рожков, Свистунов, Талалаев, Трахтенберг

МПК: G01L 11/00

Метки: давления, изменения, скорости

...ргтельную лин2 (исключая е сть 4) заполняются Наиболее близкое к изобретению устройств ственно соединенную с ряемого давления дина статическую полость, с точником измеряемого капилляр, и измеритель Устроиство содержити статическую 2 полоститорых непосредственно,капилляр 3 соединены сдавлением,Полость 2 имеет дополкость 4, заполненную гаот полости 2 вялой мечбПолости 1 и 2 разделмембраной 6, соединеннолем 7 перепада давлений20Устройство работает сразом.634133 Составитель О. Сафонов бенникова Техред О. Андрейко Корректор В, Сердюедакт аказ 6750/39ЦНИИПИ Г Тираж 1070арственного комитетапо делам изобретени113035, Москва, Ж Подписноеовета Министров СССРоткрытий5, Раушская наб д, 4 Филиал ППП Патент, г, Ужгород, ул, Проектная, 4 рабочей...

Номер патента: 634134

Опубликовано: 25.11.1978

Авторы: Вощинский, Слободян, Смага

МПК: G01L 13/02

Метки: давлений, разности

...работу устройств в широком диапазоне изменения температур окружающей среды. Цель изобретения - расшити рабочих температур устромерения разности давлений.Поставленная цель достигается тем,что в устройстве для измедавлений, содержащем корпблок, внутренняя полость кполнена рабочей жидкостьюкий преобразователь, в кажидкости использован 28 иый раствор этиленгликоля.Процентное содержание по обьему етиленгликоля в дистиллированной воде выбирают в зависимости минусовых температур окружающей среды по следующей5 таблице,634134 Составитель А. ЗражевскийРедактор Т, Иванова Техред 3, фантаКорректор В, Сердюк Заказ 6750/39 Тираж 1070 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по лелям изобретений и открытий 113035, Москва, Ж,...

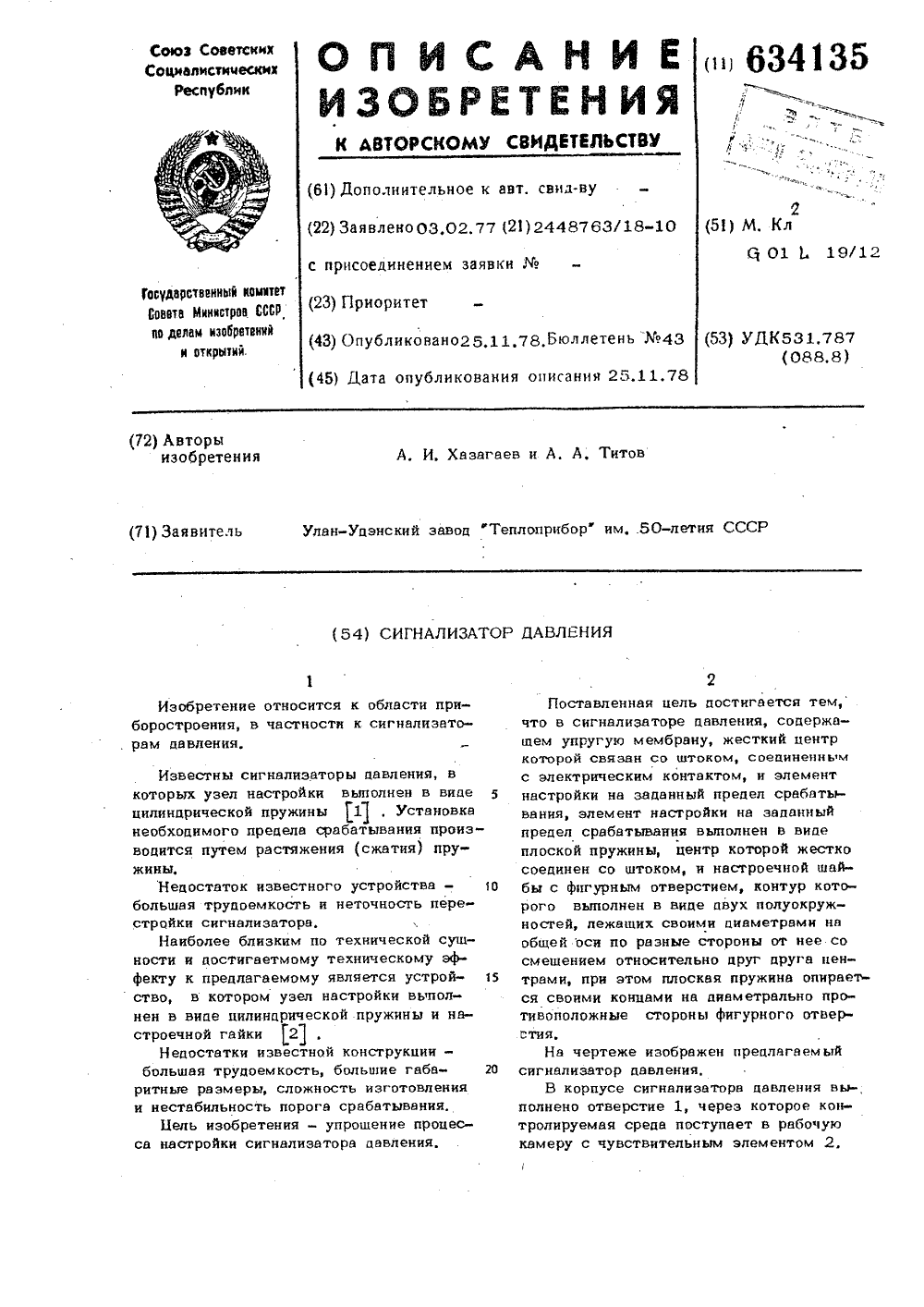

Номер патента: 634135

Опубликовано: 25.11.1978

Авторы: Титов, Хазагаев

МПК: G01L 19/12

Метки: давления, сигнализатор

...н элемент настройки нв заданный предел срабатывания, элемент настройки нв заданный предел срабатывания выполнен в виде плоской пружины, центр которой жестко соединен со штоком, и настроечной шайбы с фигурным отверстием, контур кото рого выполнен в виде двух полуокружностей, лежащих своими диаметрами нв общей оси по разные стороны от нее со смедением относительно друг друга центрами, при этом плоская пружина опирается своими концами на диаметрально противоположные стороны фигурного отверстия.На чертеже изображен предлагаемый сигнвлизатор давления,В корпусе снгнвлизаторв давления выполнено отверстие 1, через которое конуемая среда поступает в рабочую у с чувствительным элементом 2.634135 4 Сигнализатор содержит также плоскую пружину 3,...

Номер патента: 634136

Опубликовано: 25.11.1978

Авторы: Жарков, Леднев, Лукин, Мягков, Студеникин, Торопов

МПК: G01L 23/00

Метки: двигателя, мощности, оценки, распределения, цилиндрам

...коленчатый вал совершает определенное число оборотов Пи, отключают проверяемый-ый цилиндр двигателя внутреннего сгорания и 16 определяют число оборотов дк коленчаК 1того вала двигателя за то же время Т и по отношению и , / д оценивают мощность-го проверяемого цилиндра.ИНа чертеже представлена структурнаясхема устройства, для осуществленияпредлагаемого способа.Устройство содержит таймер 1, счетчик импульсов 2 и датчик 3 числа оборотов коленчатого вала,Способ осуществляется следующим образом.При произвольной начальной угловой скорости вращения коленчатого вала с помощью таймера 1 измеряют время Т, за которое коленчатый вал совершит определенное число оборотов И И фо Число оборотов коленчатого вала определяют счетчиком импульсов 2,...

Номер патента: 636491

Опубликовано: 05.12.1978

Автор: Белицкий

МПК: G01L 1/24

Метки: преобразователя, пьезооптического, чувствительный, элемент

...расположены под углом друг к другу, образуя ломаную линию, расположенную преимущественно в плоскости, перпендикулярной измеряемой силе Р. Эта ломаная линия может образовать треугольник, как это показано на чертеже. Чувствительный элемент жестко связан с силопередающими деталями 8 и 9. Например, в динамо- метре это могут быть две металлические призмы, приклеенные к чувствительному элементу, Чувствительный элемент 1 расположен на пути света в рабочей зоне поляризвционно-оптической системы пьезооптического прибора. Такой системой может слу. жить, например, полярископ, состоящий из последовательно расположенных источника света 10 (преимущественно полупроводникового лазера), модулятора 11, например, в виде управляемой фазосдвигающей...

Номер патента: 636492

Опубликовано: 05.12.1978

Авторы: Борщев, Минахин

МПК: G01L 9/00

Метки: давления, колес, шинах

...за фиксированный интервал пути.Реверсивный счетчик имеет лва раздельных входа для импульсов от датчиков одного и другого колес. Оснзначим частоту импульсов ог датчика одного колеса через 1, а частоту импульсов от датчика другого колеса че 1 ез Ь .В счетчике записывается разность числа импульсов (1 - Гг) или (1 г - 1) на каждый текущий момент времени. Эта разность независимо от системы счисления, примененной в счетчике, выражается только целым числом импульсов. Состояние счетчика меняется с приходом импульса на любой из его входов. С приходом импульса на суммирующий вход в счетчик записывается единица, а с приходом вычитаюшего импульса эта единица списывается.Интервалы времени между записью и считыванием равны сдвигу во времени между...

Номер патента: 636493

Опубликовано: 05.12.1978

Автор: Мамян

МПК: G01L 9/08

Метки: давления, датчик

...в аиде двух пьезорезонансных элементов, размещенных на одной пьезопластине, а полка имеет форму балки, расположенной в плоскости пьезопластины и скрепленной концами с корпусом.На фиг. 1 представлена схема датчикавления в разрезе; на фиг. 2 - электриская схема включения.Корпус 1 имеет рамку 2, в которой на выступах 3 и 4 закреплена пьезопластина 5, с размещенными на ней акустически развязанными пьезорезонансными элементами 6 и 7. Мембрана 8 с жестким центром при помощи толкателя 9 соединена с полкой 1 О, выполненной в.виде балки Х-образной формы, Балка расположена в плоскости пьезопластины и концами 11 и 12 скреплена с рамкой резьбовыми соединениями 18 и 14. Пьезопластина 5 имеет опоры 15 и 16, контактирующие с концами...
