G01L — Измерение сил, механического напряжения, крутящего момента, работы, механической энергии, механического коэффициента полезного действия (КПД) или давления газообразных и жидких веществ или сыпучих материалов

Номер патента: 1516808

Опубликовано: 23.10.1989

Авторы: Загоруйко, Карпенко, Кузько, Ласкавый, Непочатов, Фетисенко, Яценко

МПК: G01L 3/10

Метки: буровой, крутящего, момента, роторе, установки

...информационные входы запоминающих элементов 14 и 15 с блока 5 поступает сигнал момента холостого хоЛа в начале (щ+1)-го интервала Мщ. На выходе элемента И 11 и 12 и Формирователей 29 и 30 дежурит логический ноль.Триггер 28 находится в состоянии логической единицы на прямом выходе.Бурильщик нажимает и отпуСкает кнопку 31, По опусканию кнопки 31 на коротное время появляется импульс логической единицы на выходе формирователя 29, по спаду этого импульса возникает такой же импульс на выходе формирователя 30, Положительный Фронт импульса с формирователя 29 перебрасывает триггер 28На его прямом выходе устанавливается логический ноль, а на инверсном - логическая единица. На управляющие входы запоминающих элементов 15 и 17 поступают с выхода...

Номер патента: 1516809

Опубликовано: 23.10.1989

Авторы: Горюнов, Евграфов

МПК: G01L 3/10

Метки: измеритель, крутящего, момента, мощности, цифровой

...19 обеспечивает компенсацию начального фазового сдвига 5 к, вызванного неточностью начальной установки датчиков 4 и 5, причем на любой частоте вращения вала двигателя.Регистр 22 служит для регистрации и передачи цифрового кода с сумматора19 на управляющий вход умножителя 23 частоты. Умножитель 23 частоты предназначен для формирования импульсов, частота следования которых пропорциональна произведению частоты вращения т. на угол закручивания вала , т.е. мощности двигателя.Счетчик 24 импульсов предназначен для подсчета импульсов с выхода умно- жителя 23 частоты, число которых на заданном интервале времени измерения пропорционально средней мощности, развиваемой двигателем в течение указанного интервала времени.Цифровой...

Номер патента: 1516810

Опубликовано: 23.10.1989

Авторы: Гуга, Кислый, Малютенко

МПК: G01L 11/00

Метки: гидростатического, давления

...действии электрического имагнитного полей в пластине возникает 50магнитоконцентрационный эффект (МКЭ),сущность которого заключается в перераспределении концентрации носителейтока по толщине полупроводниковойпластины под действием силы Лоренца. 55При соответствующей ориентации пластины практически все носители тока, генерируемые на поверхности с малой скоростью рекомбинации, а также генерируемые в объеме пластины, достигают поверхности с большей скоростью рекомбинации, где интенсивно рекомбинируют. При этом концентрация носителей тока в объеме и у грани пластины е малой скоростью поверхностной рекомбинации становится значительно ниже равновесной, т,е, достигается режим обеднения или истощения кристалла полупроводника носителями тока...

Номер патента: 1516811

Опубликовано: 23.10.1989

Авторы: Буголовский, Коржик, Крекотень, Лукинюк, Саулова, Хижняк

МПК: G01L 19/06

Метки: гидростатического, давления, жидких, нефтепродуктов, резервуарах

...трубки 24, 4 ОПри отклонении температуры жидкости, заполняющей указанные ограниченные объемы, от температуры, при которой осуществлялось заполнение жидкостью (такое отклонение будет иметь место при соответствующем отклонении темпера гуры окружающей сре ды), в эамкнутьж объемах преобразователя 12 и устройства 13 термокомпенсации возникают равные температур О ные приращения давлений, поскольку равны объемы (при необходимости их можно корректировать изменением длины трубки 24) и одинаковы условия теплопередачи. Если бы свободный конец сильфона 20 (фиг.2) не соединялся с рычагом 9,.то изменение температуры жидкости в ограниченном объеме привело бы к соответствующему приращению Вычисляем последовательность компенсирующих давлений Р....

Номер патента: 1516812

Опубликовано: 23.10.1989

Автор: Трубкин

МПК: G01L 27/00

Метки: гидравлических, динамометров, нелинейности

...гофра;г 144 Ю и й - соответственно наружныйи внутренний диаметры сильфона.Если предположить, что гофру силь- фона сообщено перемещение Е =Ь/и,45 где и - число гофров, то тогда, основываясь на выражении (8), изменение эффективной площади сильфона рав- но 50 в ДЧгдеДЧ - объем, возникающич за счет 55непараллельного смещения гофра; ДЧ =МГ в вв (в - Р ) 3 , (10)пш где Гш - площадь направляющей штока (если штока нет Рш=О) .Иэ выражений (9) и (10) имеем нелинейность: Предлагаемый способ определения нелинейности применим при условиях, если сжимаемость жидкости остается постоянной во всем диапазоне давлений; если изменение объема приемной камеры измерительного прибора (манометра), сообщенного с калибруемым динамометром, значительно меньше...

Номер патента: 1520361

Опубликовано: 07.11.1989

Автор: Литвиненко

МПК: G01L 3/00

Метки: валу, выходном, крутящего, момента, электропривода

...а другой - через токосъемник с выходным валом электропривода, причем выход измерителя электрической емкости подключен. к другому входу сумматора. Составитель А. АмахановТехред А,Кравчук Корректор В, Кабаций Редактор И. Шуллаеш ще аа теще те ещ еетщ театрам етететаещеет щйтет ет аеай Заказ 6747/42 Тираж 789 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Иосква, Ж-.35, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Изобретение относится к измерительной технике, а.точнее к измерителям крутящего момента, и может быть использовано при контроле величины крутящего момента на выходном .валу электропривода с герметичными набивными или иного типа...

Номер патента: 1520362

Опубликовано: 07.11.1989

Авторы: Кривицкий, Поносов

МПК: G01L 3/10

Метки: асинхронного, двигателя, момента, регулируемом, электроприводе

...пропорциональныйзначению мгновенному тока статора,а на второй вход - инвертированныйсигнал, пропорциональный мгновенномузначению ЭДС е з = Езхп (ы, + се ).Причем сигнал на выходе сумматора 5равен(-е,) - -СПв + (-1) -зЗ югде 1 - амплитудное значение Фазного тока статора- начальная фаза фаэноготока статора;со - круговая частота напряже"ния статора;Е - амплитудное значение фаз"ной ЭДС;начальная фаза ФазнойЭДС;П - мгновенное значение фазного напряжения статора;(-К ) - коэффициент усиленияусилителя 4,Сигнал Пс выхода блока 3 умножения, равный (-М1 з з), гдеЕд, - коэффициент пропорциональности,,подается на вход блока 6 полупериодного интегрирования, на вход управления которого подается сигнал фаз. -ного напряжения статора, период которого...

Номер патента: 1520363

Опубликовано: 07.11.1989

Авторы: Добролюбов, Лившиц, Радченко, Самойлов

МПК: G01L 5/13

Метки: машин, сельскохозяйственных, сопротивления, тягового

...ускорений полосы пропускания фильтров 4 -4 выбраны различными в соответстЭвии с шириной спектра этих процессов. С выхода фильтров 4,-4 з блока 4 сигналы поступают на соответствующие сигнальные (первые) входы аналоговых линейных ключей 5-5 э блока 5 ключей. На вторые (управляющие) входы ключей поступают сигналы управления с блока 12 управления, которые открывают их для прохождения сигнала поочередно в зависимости от режима измерения. При достижении двигателем в режиме разгона или выбега фиксированной частоты вращения (например, номинальной) сигналом с выхода блока 2 измерения оборотов, подаваемым на второй вход селектора б, дается разрешение на передачу в .аналого-цифровой преобразователь 7 напряжения, поступающего на первый вход...

Номер патента: 1520364

Опубликовано: 07.11.1989

Авторы: Абламунец, Прудников, Сенкевич

МПК: G01L 3/10

Метки: крутящего, момента

...которых по валу показанона фиг,2, В качестве преобразователеймогут быть использованы обычныеультразвуковые преобразователи из ЦТС(цирконато-титаната свинца).Устройство (фиг.З) содержит бесконтактные акустические преобразователи 2-4, основанные на электромагнито-акустическом методе ввода иприема ультразвуковых колебаний (необходимые для нормальной работы преобразователей источники постоянногомагнитного поля на фиг.З не показаны), Такие преобразователи устанавливаются с некоторым зазором над валом 1, что существенно в тех случаях,когда вал вращается с высокой скоростью. Еще одним достоинством электромагнитно-акустических преобразователей является то, что с их помощьюлегко возбуждаются поверхностные акустические...

Номер патента: 1520365

Опубликовано: 07.11.1989

Авторы: Белозубов, Жучков, Павлов, Тельпов

МПК: G01L 9/04

Метки: давления, интегральный

...1-4. При этом тензочувствительная мостовая схема, сформированная на мембране из монокристаллического полупроводникового материала,используется одновременно в качестве45тензочувствительного, термочувствительного и нагревательного элемента,Выходной сигнал снимается с измерительной диагонали мостовой схемы 5и делится на напряжение с диагоналипитания этой схемы в блоке 11 деленияПри этом в зоне воздействия изменяющейся температуры измеряемой среды могут находиться только тензорезисторы измерительной мостовой схемы 5, а остальные элементы 6-11 мо - гут быть расположены в зоне умеренного изменения температуры.Благодаря совмещению функций термочувствительных и нагревательных элементов в тензорезисторах 1-4 уменьшается количество...

Номер патента: 1520366

Опубликовано: 07.11.1989

Авторы: Белозубов, Жучков, Маланьин, Тельпов

МПК: G01L 9/04

Метки: давления

...измерений за счет снижения нестабильности начального значения выходного тока и улучшение технологичности конструкции устройства.На чертеже представлено устройство.. Устройство для измерения давления содержит первый 1 и второй 2 операционные усилители, четыре тензореэис" тора, соединенные в мостовую схему 3, первый 4 и второй 5 резисторы, соединяющие выводы измерительной диагонали мостовой схемы 3 соответственно с инвертирукпцим и неинвертирующим лходами первого операционного усилителя 1, первый транзистор 6, второй транзистор 7, третий транзистор 8, первую выходную клемму 9, третий резистор 10, стабилитрон 11, четвертый резистор 12, вторую выходную клемму 13, четвертый транзистор 14, с пятого по восьмой резисторы 15-18, Клемма 9...

Номер патента: 1520367

Опубликовано: 07.11.1989

Автор: Подметухов

МПК: G01L 9/12

Метки: давления, датчик, подметухова, телеметрический

...оптимальную связь генерируемой частоты СВЧ-ЧМ-сигнала с передающей антенной 33. Достоинствомтакой связи является то, что не треЬуется дополнительной настройки гене-,ратора по уровню выходной мощностив рабочем диапазоне генерируемых частот,Перестройку выходной резонанснойчастоты можно осуществить при помощиизменения воздушного зазора между нижней металлизированной плоскостью 11кемЬраны 7 и между первой подложкой13 диска СДДР 12.Основным элементом устройства является СДДР, который выполнен из диэлектриков 14 и 16 с малой Е с тремяметаллизированными подложками - пленками; первой 13, второй 17, третьей 15.НаиЬольший диаметр СДДР 12 соответствует четверти длины .волны СВЧЧМ-сигнала, СДДР повышает стабильность генерируемых частот, его...

Номер патента: 1520368

Опубликовано: 07.11.1989

Авторы: Куприй, Сировский, Сукманский, Фарбер, Чалый, Шимко

МПК: G01L 17/00

Метки: давления, средства, транспортного, шинах

...к устройствам для измерения давления в шинах без вскрытия вентиля. 5Целью изобретения является повышение точности измерения за счет устранения погрешности от величины деформации шины.На чертеже изображена схема уст ройства.Устройство содержит основание 1, силовой привод 2, измерители 3 и 4 давления, состоящие из сильфонов 5 и кожухов 6. На сильфонах установле ны контакты 7 и 8, а на кожухах - контакты 9 и 10 подсоединенные к сигнальным лампам 11. Сильфоны 5 жестко установлены на рычагах 12 силового привода 2 и к ним подведены 20 воздушные трубки 13 от дозатора 14. На основании 1 установлены упоры 15, концевые выключатели 16 с рычагами 17, подключенные к .сигнальным лампам 18, Для управления устройством установ лен пульт...

Номер патента: 1520369

Опубликовано: 07.11.1989

Авторы: Блохин, Ковалев, Латышев, Люльчев, Никуленков, Огаджанов, Перцев, Страхов, Стрелец, Филимонов

МПК: G01L 23/00

Метки: давления, измеритель, стробоскопический

...об отсутствии готовности по внешнему давлению, Р= Р д, второй открывает регулятор 4 давления и избыточное давление стравливается из магистрали 1. Как только давление в магистрали 1 сравнивается с заданным . программой ЭВМ 16 значением, Р 8, = Р на первом и второй выходах блока 14 управления сигналы меняются на противоположные, при этом закрывается регулятор 4 давления, а в ЭВМ 16 по первому входу блока 15 сопряжения поступает сигнал готовности по внешнему давлению.При вращении квантующего диска 8 датчики 9 и 10 формируют импульсы начального и текущего положений поршня 7, Формирователь 11 формирует импульсы цикла, длительность которыхсоответствует времени поворота диска 8 на 720 . Импульсы цикла поступают на управляющий вход счетчика...

Номер патента: 1520370

Опубликовано: 07.11.1989

Авторы: Владимиров, Гольдман

МПК: G01L 27/00

Метки: датчиков, проверки, пьезоэлектрических

...подключения пьезоэлектрических датчиков к кабельной линии и их проверки.Целью изобретения является проверка полярности подключения пьезодатчика в условиях эксплуатации.На чертеже представлена схема реализации способа. К контролируемому пьезодатчику,1 и кабельной линии 2, каждая жила которой экранирована, подключают измеритель 3 емкости через конденсатор 4, служащий для электрической развязки с источником 5 постоянного напряжения, который подключают через переключатель 6 и резистор 7 к кабельной линии 2. Резистор 7 служит для исключения шунтирующего влияния на схему.электрической емкости источника 5. Включают источник 5 и подают на пьезодат" чик 1 постоянное электрическое напряжение сначала одной полярности, затем другой, измеряя...

Номер патента: 1520371

Опубликовано: 07.11.1989

Автор: Жигалко

МПК: G01L 27/00

Метки: высокого, давления, датчиков, калибровки

...угла, составляемого отражающими гранями торцовой стенки с направ лением распространения начальнойударной волны, поскольку этот параметр устройства должен быть взят в эависимости от характеристик газа и падающей ударной волны, что может быть осуществлено путем гибкого сочленения отражающих граней или компоновкой торцовой стенки из элементов - призматических вставок.В варианте устройства, предназначенном для,тарировки датчиков давле- ния, в стенках 7 и/нли 1 и 10 рабочей камеры 5, вблизи ребра 8 выполнены гнезда для размещения тарируемого датчика 9.Устройство работает следующим образом.Рабочую камеру 5 и камеру 3 низкого давления заполняют рабочим газом. Затем в канал 3 низкого давления направляют ударную волну,...

Номер патента: 1522048

Опубликовано: 15.11.1989

Авторы: Горчаков, Донсков, Тищенко, Учитель, Хихловский

МПК: G01L 1/02

Метки: пневматического, преобразования, силы

...картину истечения газа из сопла и взаимодействия с заслонкой; на фиг, 2 - схема устройства реализующего способ.Способ осуществляется следующим образом.Для преобразователя с конкретными геометрическими размерами (фиг.1) определяютвеличину отношения массы газа, подаваемого в сопло 1, абсолютному давлению. Затем нагружают заслонку 2 преобразователя измеряемой силой, подают газ в управляющийЗО канал 3 сопла и поддерживают посто" янным вычисленное отношение, что поэвогяет иметь линейную функцию преобразования зависимости измеряемого. усилия от массового, расхода газа и, как следствие этого, от зазора между. соплом 1 и заслонкой 2, что. значительно упрощает требования к точности ориентации заслонки и действию дестабилиэируощих сил.40К...

Номер патента: 1522049

Опубликовано: 15.11.1989

Авторы: Кузнецов, Печук, Таратухина

МПК: G01L 1/22

Метки: бесклеевых, датчиков, компенсации, начального, погрешности, сигнала, температурной, тензорезисторных

...24 В, Сначала измеряютначальный сигнал датчика при нормальной температуре (20 С), П =ф 1, мВ .Повышают температуру в камере до150 С и .выдерживают датчик при этойтемпературе 2-4 ч. После выдержки 45измеряют начальный сигнал датчика .Б при температуре 150 С, Б С=1,8 мВ. Определяют температурнуюпогрешность начального сигнала приэтой температуре где ЬС - разность температур, С;о - температурный коэффициентсопротивления меди, ( М= 0,0039 1/ С );У - выходной сигнал датчика приноминальной нагрузке, мВ;Б, - начальный выходной сигнал принормальной температуре, мВ;Б, - напряжение питания, В;К - сопротивление тензорезистора,С положительно, компенсирующий резистор К впаивают последовательно сакомпенсационным тензорезистором, какпоказано на фиг. 4,...

Номер патента: 1522050

Опубликовано: 15.11.1989

Авторы: Вулихман, Голованов, Дащенко, Кравченко, Семенюк, Сергеев

МПК: G01L 1/22

Метки: датчика, силы, тензорезисторного, упругий, элемент

...ных упругих колец 1 и 2 выполнены пазы 1 О равномерно распределенные в окружном направлении. Упругий элемент работает следующим образом.К свободным торцам рычагов 5 прило. - жены противоположно направленные уси.-,. лия Р, под действием которых концы их сближаются, Пара тяг 4 сжимает торцы соосиых упругих колец 1 и 2, а пара тяг 3 растягивает другие торцы этих колец так, что кольца поворачи" ваются, Кроме того, рычаги 5 способ" ствуют непосредственному повороту О соосных упругих колец 1 и 2. Таким .образом тензорезисторы б и 8 сжимаются, а 7 и 9 растягиваются, что приводит к разбалансу электрического моста, величина. которого пропорцио иальна измеряемому усилию Р.Продольные и поперечные тяги, сжимая и растягивая ослабленные упругие...

Номер патента: 1522051

Опубликовано: 15.11.1989

Авторы: Кузнецова, Поваляев, Шаршунов

МПК: G01L 3/10

Метки: измерительный, крутящего, момента

...4 и компенсирующая 5. Катушки 4 и 5 и чувствительныйэлемент1 заключены в ферромагнитный экран6, Обмотка Ь измерительной катушки4 и обмотка Ьп компенсирующей катушки 5 (фиг. 3) через апериодическиезвенья первого порядка К 1 С 1 и КЗС 2подключены соответственно к прямомуи инверсному входам дифференциального усилителя 7, выход которогочерез усилитель 8 соединен с регистратором выходного сигнала. Параллельно обмотке Ь для регулированиякоэффициента усиления компенсирующего канала подключен переменный резистор К 2. Резистор КЗ выполнен также переменным для подстройки компенсирующего напряжения по фазе, Резисторы К 4-К 9 служат для установки необходимых режимов работы усилителей 7 и 8.Измерительный преобразователь работает следующим...

Номер патента: 1522052

Опубликовано: 15.11.1989

Автор: Руденко

МПК: G01L 3/10

Метки: крутящего, момента

...постоянно находятся в контакте с подвижнымиполукольцами. На пружине 6 наклеенытензорезисторы, контакты которых выведены наружу через разъем 7. В пазахнеподвижных колец установлена шпонка8, крепящаяся к корпусу 9 с помощьювинтов. Устройство крепится на испытуемом валу 10 болтами 11,Устройство работает следующим образом.При передаче крутящего моментаисследуемым валом сечения 1-1 и 11-11вала смещаются друг относительно другу на угол, пропорциональный передаваемому моменту. На такой же уголповорачиваются втулки, закрепленные 35на валу в этих сечениях. Поворот вту 1лок относительно друг друга вызываетповорот реек от продольной оси вала,а закрепленные иа рейках полукольцаразворачиваются на такой же угол от 40 первоначального положения...

Номер патента: 1522053

Опубликовано: 15.11.1989

Авторы: Клюзнер, Савватеев

МПК: G01L 5/04

Метки: гибкой, натяжения, связи

...силу тяжести узла нагружения и регулирующей усилие, прикладываемое к нему, держателем 8 и гайкой 9.Устройство снабжено узлом началаотсчета перемещения нажимного штокав виде кронштейна 10, выполненногос. ограничителями 11 измеряемой длиныгибкой связи и установленного накорпусе 1 с помощью резьбового соединения с возможностью регулировкиего расположения относительно корпуса.К корпусу 1 крепится индикатор 12,который с помощью планки 13, закрепуказатели перемещения 5 и 6. Послеустановки устройства на гибкую связьи закрепления с помощью ограничителей 11 воздействуют на узел нагружения 2 и определяют по показаниям указателей 5 и 6 величину перемещения инатяжения гибкой связи. 3 ил. ленной на нажимном штоке, позволяетпроизводить измерение...

Номер патента: 1522054

Опубликовано: 15.11.1989

Автор: Крауялис

МПК: G01L 5/13

Метки: динамометрирования, машин, навесных, полунавесных, сельскохозяйственных

...тягу 19.В процессе работы возможны различные варианты работы механизма обратного хода телескопических тяг 19 и 20.При движении агрегата в прямом направлении, все телескопические тяги навесной системы трактора работают на растяжение, горизонтальные силы нижних тяг направлены в одну сторону и передаются на двуплечие рычаги 10 и 11, т,е. плечи 15 и 17 через вал 5 и плечи 14 и 16 передают усилие на тензозвецьях 23 и 24. В этом случае часть вала 7 отключена от части 6. В то же время усилие верхней телескопической тяги 19, работающей также на растяжение передается через плечо 13 двуплечего рычага 9 на плечо 12 и от него на тензозвено 22. В результате растяжения каждого тензазвена, тензодатчики преобразуют и измеряемую силу в электрический...

Номер патента: 1522055

Опубликовано: 15.11.1989

Авторы: Кузьмин, Лобода, Петров

МПК: G01L 5/24

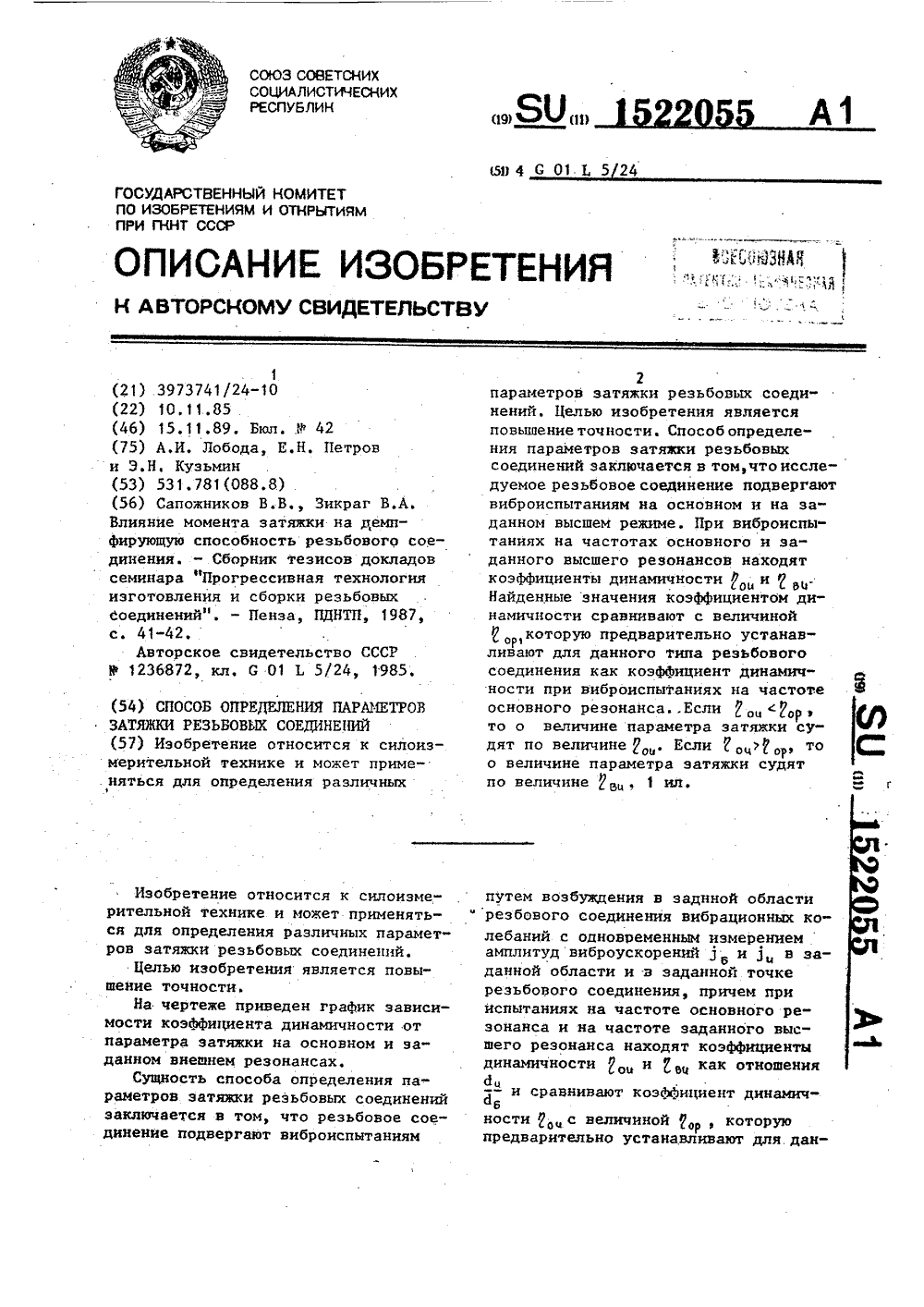

Метки: затяжки, параметров, резьбовых, соединений

...сравнивают с величинойкоторую предварительно устанавОР 1ливают для данного типа резьбового соединения как коэффициент динамичности при виброиспытаниях на частоте основного резонансаЕсли 1 ач 1 ор ф то о величине параметра затяжки судят по величине 0. Если Г 0 цт 0, то о величине параметра затяжки судят по величине ац, 1 ил. путем возбуждения в заднной обласрезбового соединения вибрационныхлебаний с одновременнья измерениеамплитуд виброускорений 1 и 1 вданкой области и в заданной точкереэьбового соединения, причем прииспытаниях на частоте основного рзонанса и на частоте заданного выщего резонанса находят коэффициендинамичностиикак отношед16и сравни т коэффициент динамичности 0 Ч с величинои фр фпредварительно устанавлив даханов...

Номер патента: 1522056

Опубликовано: 15.11.1989

Авторы: Гермогенов, Диамант, Криворотов, Отман, Позолотин

МПК: G01L 9/04

Метки: давления, датчик

...датчика,Резистор выполнен из твердого раствора и-А 1 Са,ЯЬ с содержаниемА 18 Ь 0,35 х 0,45, легированного50теллуром до концентрации электронов105101 тсм з,Требованиями, предъявленными кдатчикам давления вообще, и к тензорезисторам, в частности, являютсявысокое значение коэффициента пьезочувствительности оК ЙК/Йр иГнизкое значение температурного коэффициента сопротивления Ы = Е йК/ЙТ, где К -удельное сопротивление резистора, Р - удельное сопротивление резистора; Р - давление; Т- темпера-. тура. Отношение этих двух характеристик определяет коэффициент качества Я = Ы. /Ы, Очевидным требованием к датчику давления является необходимость высокого значения Я.Расчет Ы, (х), Ы .(х) и ч(х) для различных составов твердого раствора ведется через...

Номер патента: 1522057

Опубликовано: 15.11.1989

Автор: Чегодаев

МПК: G01L 13/02, G01L 19/04

Метки: давлений, измерительный, разности

...выходной сигнал. Шток 4 имеет на своих концах диски 7 и 8, в торцах которых выполнены круговые проточки 9. В проточки 9 установлены термобиметаллические компенсаторы 10 и 11, выполненные в форме части сферы. Компенсаторы активным выпуклым слоем обращены к мембранам. Иембраны 2 и 3 жестко прикреплены к периферии дисков 7 и 8, образуя компенсационные: полости 12 и 13. В дисках имеются.отверстия 14, обеспечивающие сообщение компенсационяык полостей с полостью между измерительными мембранами. Измерительными мембранами. Измерительные мембраны 2 и 3 и фланцы 15 и 16 образуют измерительные плюсовую и мииусовую камеры, в которые подаются измеряемые давления, Внутренняя полость, заполненная жидкостью, закрывается пробкой 12. Плюсовая и...

Номер патента: 1522058

Опубликовано: 15.11.1989

Автор: Савенко

МПК: G01L 23/10

Метки: волны, давления, датчик, ударной

...пьезоэлемент 7, зафиксированный прижимнойшайбой 8.Предлагаемый датчик давленияработает следующим образом, 25При заполнении контейнера жидкостью датчик со снятой торцовойстенкой 1, гайкой 4, прокладкой 3,устанавливают вертикально. Контейнер 5 направлен вверх. Затем укладывают в паз контейнера 5 прокладку3 и наполняют объем контейнера,например, водой с образованием ме.ниска. Воду рекомендуется очиститьи обезгазить многократной перегонкой. После этого смачивают водойцнутреннюю поверхность и паз 2 торцовой стенки 1 и надвигают ее сбокуна резиновую прокладку 3. Излишекводы удаляют механически после того,40как паз 2 торцовой стенки и прокладка 3 взаимно совпадут. Затем навинчивают на корпус контейнера 5 гайку4, прижимая съемную торцовую...

Номер патента: 1523925

Опубликовано: 23.11.1989

Авторы: Иванов, Ликсутин

МПК: G01L 23/22

Метки: двигателя, загрузки, сигнализатор

...фиг, 2 приняты следующие обозначения; И, - мощность, Р - нагрузка,- степень загрузки, п - частота, с - момент времени, а, Ь -точки режимов.Сигнализатор загрузки двигателяработает следующим образом. При работе двигателя в режиме перегрузок контакты датчика 1 замк" нуты, и сигнал "0" присутствует на Я-входе КЯ-триггера 5 и на входе элемента НЕ 4. С выхода элемента НЕ 4 сигнал "1" поступает на К-вход КБ- триггера 5. При действии сигнала "0" на Я-вход КЯ-триггера 5 он переключается, и на его прямом выходе появляется сигнал "1", а на инверсном выходе - сигнал "0", которые поступают соответственно на вход "Сброс" счетчиков 9 и 8, При этом счетчик 8 устанавливается в режим "Счет" импульсов, а счетчик 9 - в режим "Сброс", т.е. происходит его...

Номер патента: 1525465

Опубликовано: 30.11.1989

Авторы: Гурьянов, Лозовский, Чуйков

МПК: G01D 11/20, G01L 3/00

Метки: арретирующее

...на рабочем столе (верстаке) оператора, На шпинделе чувствительногоэлемента 2 устанавливается и закрепляется цанговым зажимом измеряемоеизделие 10,Устройство работает следующим об 55разом.Перед началом работы основание 1выставляется в горизонтальное положение с помощью уровня. Поворотом рукоятки арретирующего механизма 5 арретируется чувствительный элемент 2таким образом, что втулки 6, перемещаясь вверх, своими конусными отверстиями входят на конусные поверхности опор 3 и перемещают чувствительный элемент 2 вверх, так что опоры 3не касаются подпятников 4.На шпиндель чувствительного элемента 2 устанавливают и закрепляютизмеряемое изделие 10, Поворотомрукоятки арретирующего механизма 5в другую сторону разарретируетсячувствительный...

Номер патента: 1525485

Опубликовано: 30.11.1989

Авторы: Гурьев, Муравин, Симкин

МПК: G01L 1/00, G01N 29/04

Метки: величины, конструкции, напряжений

...обжатия и разрушающую нагрузку. 3 ил, Ъееагия, активность или скорость счета акустической эмиссии) от напряжений, вычсляемьх по приложенной к образцу нагрузке (фиг,1). Определяют также, величину напряжений 6 , соот ветствующую разрушению материала. По зависимости параметров акустической эмиссии от величины апряжеций в материале определяют реперные моменты микротрещинообразования (моменты А, В,С на фиг.1 ).Конструкцию нагружают с той же скоростью и с тем же шагом до установления момента начала микротрещицообразования, С целью более точного определения момента начала мцкротрещицообразовация допускается превышение на 10-153 соответствующего ему уровня напряжений в материале коцструкции, Во время цагружеция конструкции измеряют...
