G01L 1/10 — путем измерения изменений частоты колебания напряженных элементов, например натянутых струн

Номер патента: 26828

Опубликовано: 30.06.1932

Автор: Довиденков

МПК: G01L 1/10

Метки: динамометр, кольцевой, струнный

...обоих этих направлениях ва кольцо натянуты струны, изменяющие при этом свой строй; одна аа с повышением; другая ЬЬ - с понижением. Строй струны определяется с помощью расположенного вблизи ее середины электромагнита одним из существующих способов (например, по резонансу, с помощью самовозбуждення ит, п,).Прибор тарируется в испытательной машине, нри,чем берутся показания обеих струн. При работе динамометра взнагруэок, вычисляемых также по показаниям обейх струн, берется арифметическоесреднее.При работе под.водой прибор закрывается водонепроницаемым кожухом, форка которого должна быть рассчитана так, чтобы на кольцо не передавалось других давлений, кроме равномерно распределенных по окружности.В случае длительных наблюдений нужно...

Номер патента: 30471

Опубликовано: 31.05.1933

Автор: Давиденков

МПК: G01L 1/04, G01L 1/10

Метки: давления, кольца, поршневого, прибор, стенки, цилиндра

...из-за ТРУДНОСТИ ИЗОЛЯЦИИ, СЛОЖ.ности измерительной аппаратуры и т. п. Вместо этого для той же цели предлагается использовать струну, обладающую способностью измерять перемещения так же с точностью до десятых долей -микрона.На чертеже изображен общий видВ цилиндре, точно расточенном на заданный диаметр, прорезываются окна 7,разделенные вертикальными простенками т числом от двенадцати до шестнадцати. В цилиндр заводится поршневоеРазмеры последних рассчитываются таким образом, чтобы прогиб их под да вленнем колец не превышал 0,01 мм. Величина давления на каждый простенок будет пропорциональна прогибу,который измеряется ус помощью струны 3, по высоте тона последней, одним из существующих способов (например,методом резонанса). Точность...

Номер патента: 48898

Опубликовано: 31.08.1936

Автор: Бояков

МПК: G01L 1/10

Метки: кровли, прочности

...согласно изобретению, способ дает, по указанию заявителя, возможность с большей точностью и простотой обнаруживать указанные щ- вреждения. Сущность его заключается в том, что к исследуемой поверхности прикладывают какое-либо вибрирующее с звуковой частотой тело, а затем, по наличию колебаний кровли определяют ее прочность.В качестве вибрирующего тела может быть, например, использован камертон, колебания которого возбуждаются электрическим током, электрический зуммер, часовой механизм и т. п, Вибрирующее тело плотно прижимают к какой-либо точке исследуемой кровли.Улавливание колебаний кровли может быть точно так же осуществлено самыми разнообразными способами. Для этой цели, например, может быть применен обычный...

Номер патента: 75689

Опубликовано: 01.01.1949

Автор: Бомбчинский

МПК: G01L 1/10, G01L 7/08

Метки: вод, грунтовых, давления, прибор

...грунта соприкасаться с мембраной и передавать ей давление. Всякая частица грунта, попав в вязкую жидкость, начинает испытывать равномерное со всех сторон давление и поэтому не может продвигаться в направлении к мембране. Вязкая жидкость, вытесненная этой частицей грунта, в свою очередь, вытеснит воду или воздух из ближайших пор грунта, в результате чего равновесие сил в непосредственной близости от плоскости контакта не нарушится.В случае наличия грунтовой воды давление ее полностью и без искажений передается на вязкую жидкость и через него на мембразуНекоторое видоизменение мембраны 9 описываемого динамометра, по :равнению с другими приборами этого типа (утолщение ее средней части), вызвано стремлением максимально уменьшить прогиб...

Номер патента: 107928

Опубликовано: 01.01.1957

Автор: Овчинников

МПК: G01L 1/10

Метки: автоматическое, дистанционное, силоизмерительное

...кратковременных импульсов от электромагнита 4 датчик совершает затухающие колебания. Вызываемые этими колебаниями перемещения якоря о индуцируют В оо мотке электромагнита переменный ток, подаваемый через усилитель 6 к дифференциальному элементу 7. К этому же элементу подается переменный ток, индуцируемый под влиянием колебаний струнного датчика 8 в обмотке электромагнита 9 и усиливасмого в усилителе 10. Дифференциальный элемент выраоатывает переменный ток с частотой, равной разности частот датчиков 1 и 8. Этот ток подается к приводному электродвигателю 11 уравновешивающего органа следящей системы.Электродвигатель 11 работает только при различной частоте колебаний датчиков 1 и 8, число его оборотов пропорционально разности частот, а...

Номер патента: 110720

Опубликовано: 01.01.1957

Автор: Новиков

МПК: G01L 1/10

Метки: деформаций, прибор, сыпучих, твердых, телах, усилий

...ст 11- Кя .) Со СтрупЙ Р. 11 я (ТЙКе З,И(рс;1- лен злсктрсмагнит 4 и рычаг а. Рычаг фиксирмстся в стоике иосрс:1- СТВО) ДВУ:( В 111 ТОВ Г), И)С ЯИЦ( и конце конус и прсдигЗнгчсниы.( д,я врацеиия рычага.СТ 1)ун Один кони) , (реп,си, рычагу оолтом 7; другой кнсц;Гр,- ны в натянутом состяни: Зжт в КОРПУСЕ ПРИ ПОМОНИ ВКЛГД 1 П 1,т И винта 9.1 ля того, чтобы рьчяг с стойкой при сборке были з одной плоскост: со струн)1, и корпусе предус)ОТ 1)сны шлицы, а в стойке - шпгипт 10, про)(одяций через соотвстству;(ииг е Отверстие 3 стойке. СтОЙК ) закреплен и корпусе гайкой 1.Упор 12 служ т очкой опоры рычаг и одновременно является дницсм тензо)стра, ерез кото 1)ый Осуществлен вывод Грозодников злск - тро)агиит 1 4.Г 1 оверхность соприкосновения ры...

Номер патента: 118648

Опубликовано: 01.01.1959

Автор: Лейв

МПК: G01L 1/10

Метки: усилий

...способа заключается в следующем.Известно, что при вынужденных колебаниях между периодическойвозмущающей силой и колебаниями стержня имеется сдвиг фаз.Угол сдвига определяется из зависимости:2 е 01 о , -- (1)(2) Предмет изоб ретения Способ измерения усилий в растянутых или сжатых стержнях, о тл и ч а ю щ и й с я тем, что, с целью обеспечения возможности проведения измерения в реальных условиях, величину усилия определяют по разности фаз между возбуждающей силой и колебаниями контролируемого стержня. Комитет по делам изобретений и открытий при Совете Министров СССРРедактор Л, Г. Голандский Гр. 172 Р 1 нформационно-издательский отдел,Объем 0,17 п, л. Зак, 2812 Подп, к печ. 9.Чг.Тираж 810 Цена 25 коп. Типография Комитета по делам...

Номер патента: 142462

Опубликовано: 01.01.1961

Автор: Эткин

МПК: G01L 1/10

Метки: динамометр

...собой кольцо, снабженное поперечной перемычкой и выступом в зоне приложения силы, направленным к центру кольца и имеющим стержнеобразный вид. Около перемычки и выступа размещены электромагнитные датчики и возбудители колебаний, которые через усилители соединены с частотомером,служащим для измерения изменения частоты колебаний поперечнойперемычки пропорционально приложенной силе.На чертеже схематически изображен предложенный динамоДинамометр состоит из упругого кольца 1, воспринимающегмеряемую нагрузку, поперечной перемычки 2, имеющей малосравнению с кольцом) поперечное сечение, и стержня 3, такжещего малое поперечное сечение,Кольцо 1, перемычка 2 и стерженьпредставляют собой одно целое.Вблизи перемычки и стержня устанавливаются...

Номер патента: 148262

Опубликовано: 01.01.1962

Автор: Ицкович

МПК: E04C 5/00, G01L 1/10

Метки: арматуре, величины, предварительного, преимущественно, прибор, стержневой

...пластмассы (органического стекла), к которому изнутри приклеивается шкала 5 с нумерацией лепестков, а также тарировочные таблицы (на чертежах не показаны), Обратная сторона таблиц окрашивается в черный цвет, чем создается хороший фон для наблюдения сверху колебаний светлых лепестков. Одна из скоб основания 1 снабжена винтом б для закрепления прибора на арматуре 7.Контроль напряжения в натянутой арматуре производится следующим образом.Прибор крепится к арматуре лепестками вверх, после чего легкиз толчком арматуре задается колебание, Колебание арматуры вызывает резонанс одного из лепестков прибора, который начинает колебаться, с большей амплитудой,.тогда как колебания остальных лепестков гасятся из-за несовпадения частот, По номеру...

Номер патента: 150273

Опубликовано: 01.01.1962

Автор: Эткин

МПК: G01L 1/10

Метки: вибрационный, динамометр, однокомпонентный

...4 усилие передается на консольную балочку 5, которая вместе с перемычкой 6 является упругим элементом однокомпонентного вибрационного дина лометра. Кроме того, перемычка 6 является упругим элементом генератора камертонного типа, Балочка 5 и перемычка б соедине. ны с основанием 7, которое жестко прикреплено к фундаменту.При изгибе консольной балочки 5 перемычка 6 растягивается. Сигнал с датчика 8 подается на вход усилителя 9, выход которого подключен к электромагнитному возбудителю 10.При растяжении перемычки б частота ее колебаний увеличивается соответственно изменению измеряемой силы, что и служит мерой измеряемой силы, Это изменение частоты колебаний перемычки б регистрируется прибором 11,М 150273 Предлагаемый дщамометр выполнен из...

Номер патента: 153392

Опубликовано: 01.01.1963

МПК: G01B 17/04, G01L 1/10, G01P 15/10 ...

Метки: 153392

...представляет собой струну, состоящую из двух частей 1 и 2 равных размеров, размещенных под углом одна к другой и закрепленных концами на основании 3. Свободные концы струны соединены в точке Л между собой и с пружиной 4, обеспечивающей их начальное натяжение Т Измеряемая сила ЬТ приложена в той же точке, а ее направление нормально к направлению силы начального натяжения Т,. Такое соединение струны обеспечивает равные и противоположные по знаку изменения натяжения каждой части струны при изменении измеряемой силы.Преимущество предлагаемого способа состоит в том, что изменение длины любой из частей струны от изменения температуры, выскальзывание струны из закрепления и т. п. не вызывают изменения начального натяжения Ттак как...

Номер патента: 155956

Опубликовано: 01.01.1963

МПК: G01D 13/12, G01L 1/10

Метки: 155956

...Ра= Ро 1+ КР, где Рз,и - измеряемая частота; Рр - начальная частота датчика; К - постоянная величина; Р - давление.Предлагаемый способ поясняется изображенной на чертеже блоксхемой.Частота сигнала датчика 1 смешивается в смесителе 2 с частотой опорного генератора 3. Разность этих частот выделяется фильтроми через триггерный делитель б подается на ключевое устройство б, управляющее поступлением на вход регистратора Т частоты высокостабильного генератора 8. При отношении частоты опорного генератора к начальной частоте датчика в пределах 2,7 - 4,0 приращение периода напряжения, управляющего ключевым устройством б, и, следовательно,155956 приращение числа импульсов, фиксируемых регистратором /, будут пропорциональны величине усилия,...

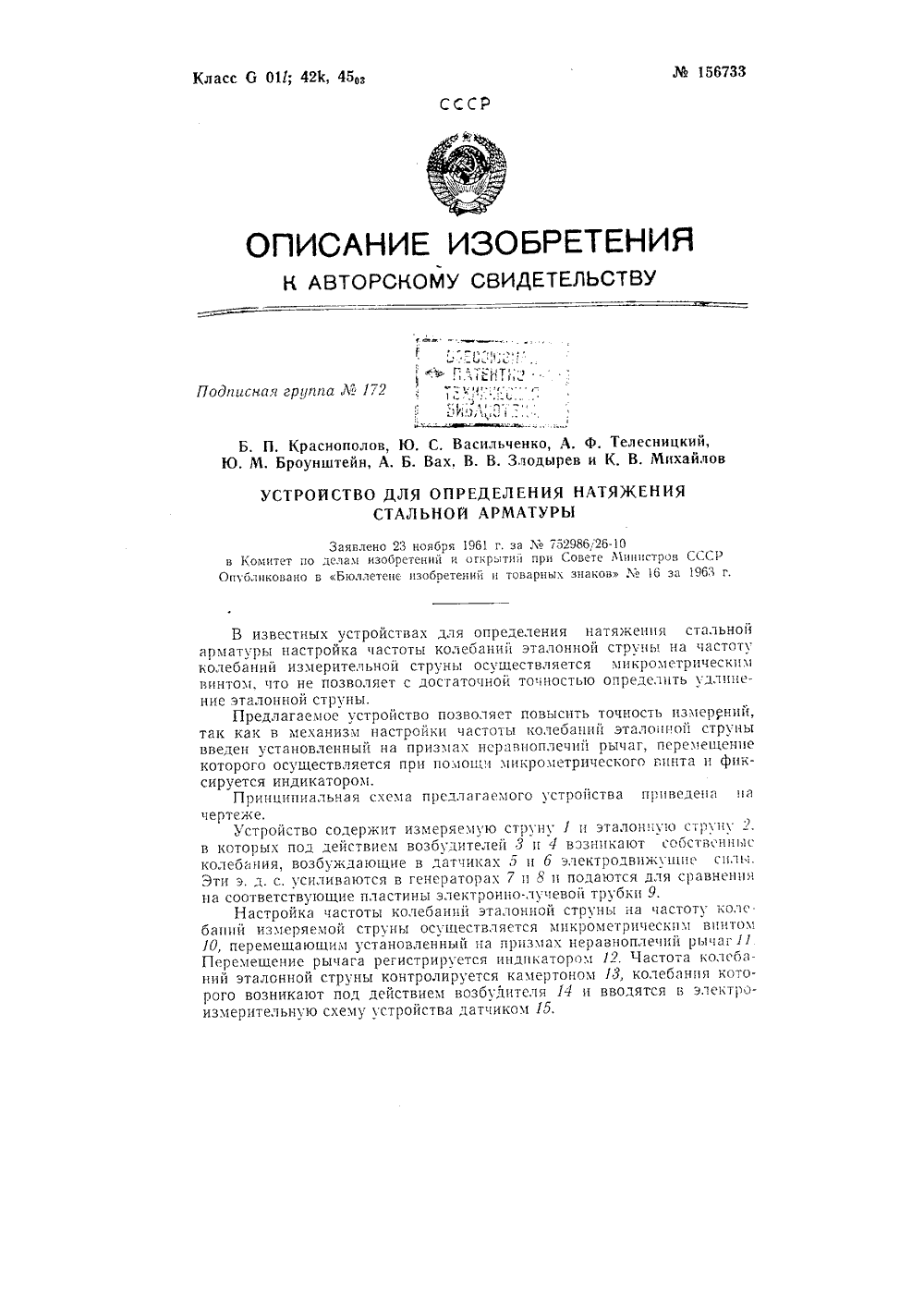

Номер патента: 156733

Опубликовано: 01.01.1963

МПК: E04C 5/01, G01L 1/10

Метки: 156733

...гинта и фиксируется индикатором.Принципиальная схема предлагаемого устройства приведена ца чертеже.Устройство содержит измеряемую струну 1 и эталонную струцу 2, в которых под действием возбудителей 3 и 1 вэзникают собственныс колебания, возбуждающие в датчиках 5 и 6 электродвижуцпе силн. Эти э. д. с. усиливаются в генераторах 7 и Ь ц подаются для сравнения на соответствующие пластины электронно-лучевой трубки 9.Настройка частоты колебаний эталонной струны ца частоту коле баций измеряемой струны осуществляется мпкрометрическим винтом 10, перемещающим установленный на призмах неравцоплечий рычаг 11 Перемещение рычага регистрируется индикатором 12. Частота олебаний эталонной струны контролируется камертоном И, колебания...

Номер патента: 162983

Опубликовано: 01.01.1964

МПК: G01L 1/10, G01L 5/18

Метки: 162983

...описываемом преобразователе применены различные длины струн генераторов, что позволяет повысить линейность, так как создается возможность сближения характеристик обоих генеоаторов,На чертеже приведена принципиальная схема описываемого преобразователя,Первый генератор преобразователя состоит из струны 1, находящейся в поле магнита 2, мостовых цепей обратной связи с сопротивлениями 8, 4, б и усилителя 6.Подвижный конец струны 1 прикреплен к подвешенному на упругом элементе 7 звену 8, с противоположной стороны которого прикреплен подвижный конец струны 9 второго генератора. Выходы генераторов подключены через выделяющий разность частот смеситель 10 и фильтру 11,Отношение длин струн 1 и 9 выбрано в пределах 1,03 - 1,18. Направление...

Номер патента: 165089

Опубликовано: 01.01.1964

Авторы: Телемеханики, Цодиков

МПК: G01L 1/10, H03M 1/60

Метки: датчик, дифференциальный, струнный

...что, с целью обеспечения статической стабилизации суммы частот, а следовательно, и повышения суммарной точности измерений, к выходу детектора, по ее ооратной счаи, последовательно включены усилитель суммы частот, дискриминатор, низкочастотный фильтр, преобразователь разности частот в постоянный ток и усилитель, выходной ток которого нагревает одну или обе струны датчика.На 1 ертс)ке 1 зобраРкена Олок-схема дифференциального струнного датчика, содержащего два струшгых автогенератора 1 и 2, детектор 3, усилители 4 и 5, дискриминатор 6, низкочастотный фильтр 7, преобразователь 8 разности частот в постоянный ток и усилитель 9,Напряжения с частотами и , автогенераторов 1 и 2 поступают на детектор 3, на выходе которого получается суммарная и...

Номер патента: 168504

Опубликовано: 01.01.1965

Автор: Сергеев

МПК: G01L 1/04, G01L 1/10

Метки: вибрационный, датчик, силоизмерительный

...воспринимающее измеряемую силу с помощью дополнительного упругого элемента, изменяет свою длину на величину, пропорциональную приложенной силе,Такая конструкция чувствительного элемента датчика обеспечивает линейную зависимость выходной частоты вибропреобразователя от измеряемой силы.На чертеже изображена схема датчика, чувствительный элемент которого выполнен в виде упругой рычажной системы с плечом 1 ь определяющим силу, воздействующую на лепесток вибропреобразователя 1, и плечом 1,воспринимающим измеряемую силу. При изменении измеряемой силы плечо 1, остается постоянным, а плечо 1 при деформации дополнительного упругого элемента 2 и повороте кронштейна 3, служащего основанием вибропреобразователя, относительно упругого шарнира 4,...

Номер патента: 171362

Опубликовано: 01.01.1965

Автор: Артеменко

МПК: E21D 15/46, G01L 1/10

Метки: крепи, нагрузки, рудничной, элемент

...способ заключается в том, что нагрузку на элемент крепи определяют путем замера амплитуды и скорости распространения собственных колебаний испытуемого элемента, вызываемых постоянной по величине и направлению силой удара. Удар создается ударником, закрепленным на определенном расстоянии от точки замера этих колебаний на скобе с зажимными устройствами. Скоба установлена на стойке, к которой на спиральной пружине подвешен индикатор, предначначенный для замера величины колебания. На чертеже схематично изображено устройство для замеров амплитуды колебаний.Ударник 1 смонтирован на скобе 2, установленной на стойке 3, его удары по испыты ваемому элементу крепи постоянны по величине и направлению, Амплитуду колебаний ,изменяют индикатором,...

Номер патента: 181857

Опубликовано: 01.01.1966

Авторы: Диденко, Москалец, Небесный, Отдельное

МПК: G01B 7/04, G01L 1/10, G01P 15/10 ...

Метки: механическое, преобразователю, струнному

...силы,Описываемое механическое устройство изображено на чертеже,Растяжки 1 и 2 действуют во взаимно перпендикулярных направлениях. Угловое перемещение входной оси т струнного преобразователя передается на систему подпружиненных растяжек 1 и 2, которые посредством кронштейна 4 создают усилие на струне. Соотношение жесткостей пружинных растяжек подобрано таким, что значительное угловое перемещение струнного преобразователя преобразуется в квадрат силы. Так как жесткость растяжки 1 значительно меньше жесткости измерительной растяжки 2, то в начальный момент пружинная растяжка 1 деформирует ся более быстро, чем растяжка 2, При этомпроисходит изменение соотношения между суммой квадратов катетов и квадратом гипотенузы в треугольнике,...

Номер патента: 189185

Опубликовано: 01.01.1966

Авторы: Бел, Стол, Таточенко, Эткин

МПК: G01L 1/10

Метки: биы, динамометр, сждт—i, усилия

...размещены индукционный датчик 4 и электромагнитный возбудитель 5 колебаний.Датчик соединен с входом ус а возбудитель колебаний - с его в Виброперемычка, датчик, усилитель и возбудитель образуют замкнутую систему - вы.сокостабильный механический автогенератор, работающий на резонансной частоте механи ческих колебаний виброперемычки.При растяжении перемычки собственная частота ее колебаний повышается, что ведет и к изменению частоты автогенератора. Это изменение частоты является мерой приложенного 10 усилия, регистрируемого в дискретной формевторичным электронным прибором.При действии на упругий элемент сжимающего усилия, направленного по оси 1 - 1 в горизонтальных сечениях стержня, расположен ных в зоне отверстия, возникают...

Номер патента: 202560

Опубликовано: 01.01.1967

Авторы: Всесо, Научно, Радкевнч

МПК: G01L 1/10, G01N 3/08

Метки: 202560

...ой к верхнему диску при помощи эпоксидного клея, Заодно с крышкой выполнен герметичный токоведущий штуцер 10 для присоединения кабеля 11. Наружная цилиндрическая поверхность дисков закрыта кольцом 12 15 из пористой резины.При пояьлении сжимающих напряженийдиски, обладающие малой жесткостью, передают давление через ртуть па мембрану. Прогиб мембраны сопровождается увеличением20 напряжений в струне и соответствующим повышением собственной частоты струны. Собственные колебания струны возбуждаются импу1 ьсами тока, посылаемызи в оомотку от вторичного прибора (на чертеже не показан) 25:ерез кабель.Тем же вторичным прибором измеряетсячастота переменного напряжения, возникающего в катушке при колебаниях струны. При повышении...

Номер патента: 212577

Опубликовано: 01.01.1968

Авторы: Бурлаков, Жучков, Зайцев

МПК: G01L 1/10

Метки: датчик, усилий

...содержит упругий элемент 1, выполненный в виде мембраны, верхние и нижние упоры 2, на которых прижимными планками 2 д закреплены взаимно перпендикулярно в параллельных плоскостях предварительно натянутые стальные струны 4 и 5. По струнам 4 и 5 расположены приемные датчики б и 7 и датчики-возбудители 8 и 9. 2В качестве датчиков б - 9 использованы катушки с вставленными в них магнитами. Датчики б и 7 подключены на вход усилителей 10 и 11, а датчики-возбудители 8 и 9 - на выход этих усилителей.Таким образом замыкаются обе автоколебательные системы.Напряжение с автогенераторов (на чертеже не показаны) поступает на смеситель 12 и фильтр 13, на выходе которого получается разностная частота,Под действием усилия упругий элемент...

Номер патента: 219268

Опубликовано: 01.01.1968

Авторы: Смирнов, Филиппов

МПК: G01L 1/10, G01P 3/14

Метки: механический, пластинчатого, резонатор, типа

...и уменьшения к 20 резонатор выполнен в виде параллельных пластин, конц иены попарно перемычками.ластинчатого тиия в частоту коотных датчиках, с основанием, отелью повышения тассы основания, двух одинаковых ы которых соедиИзобретение относится к оусилий с помощью вибрапреобразователей,Известные резонаторы пластинчатого типадля вибрационно-частотных преобразователейпредставляют собой зтеталлическую пластинупрямоугольного сечения, изготовленнуо нзхромомарганцевой стали и выполненную заодно целое с основанием. Однако для уменьшения рассеивания энергии такие резонаторытребуют массивного основания. Когда же к основанию присоединяют детали конструкции,изменяется частота резонатора и снижаетсядобротность.Целью изобретения являются...

Номер патента: 220586

Опубликовано: 01.01.1968

Авторы: Бел, Санто, Эгкин, Яновский

МПК: G01H 13/00, G01L 1/10

Метки: 220586

...я) виб вязан с ное зве- наприоединен15 что при ее изгибе основная виброперемычка 4 растягивается, а компенсационная б сжимается. Перемычка 5 связана с балкой 1 через промежуточное упругое звено 6.Впбрационные преобразователи представляют собой автоколебательные системы, резонаторами которых являются виброперемычки 4 и 5, возбуждаемые на частотах, близких к резонансным, с помощью поляризованных электромагнитов-возбудителей 7 и адаптеров 8, соединенных с усилителями 9. Сигналы с усилителей подаются на смеситель 10. Выделенная смесителем разностная частота измеряется цифровым частотомером. Длина и ширина основной и компенсационной перемычек одинаковы. Толщину ком пенса ционнои перемычки выбирают с таким расистом, чтобы частота ее...

Номер патента: 220588

Опубликовано: 01.01.1968

Автор: Смирнов

МПК: G01H 13/00, G01L 1/10, G01P 3/14 ...

Метки: вибрационно-частотный, датчик, л1еханической, обобщенной, силы

...в схему вотом два одинаковыт резонатор связаннысокой добротностьюатор датчика можетстенной трубки или ыть изготовле чечного кольца Вибрационно-частотный датчик о механической силы, содержащий у 15 мент пружинного типа, преобраз элемент струнного типа, концевые схему измерения и основание, от,г тем, что, с целью повышения точи бильности датчика, преобразовате 20 мент в нем выполнен в виде раст оправках струны замкнутого профбоб щенно ругий эл вательньоправк ичающийс сти и ста ьный эл янутой н иля. н в виде замкрямоугольного 2 на концевых Известны различные вибрационндатчики с механическими резонатжащими для преобразования обобханического усилия (давления,и т. д.) в частоту электрическогоэтих датчиках используются...

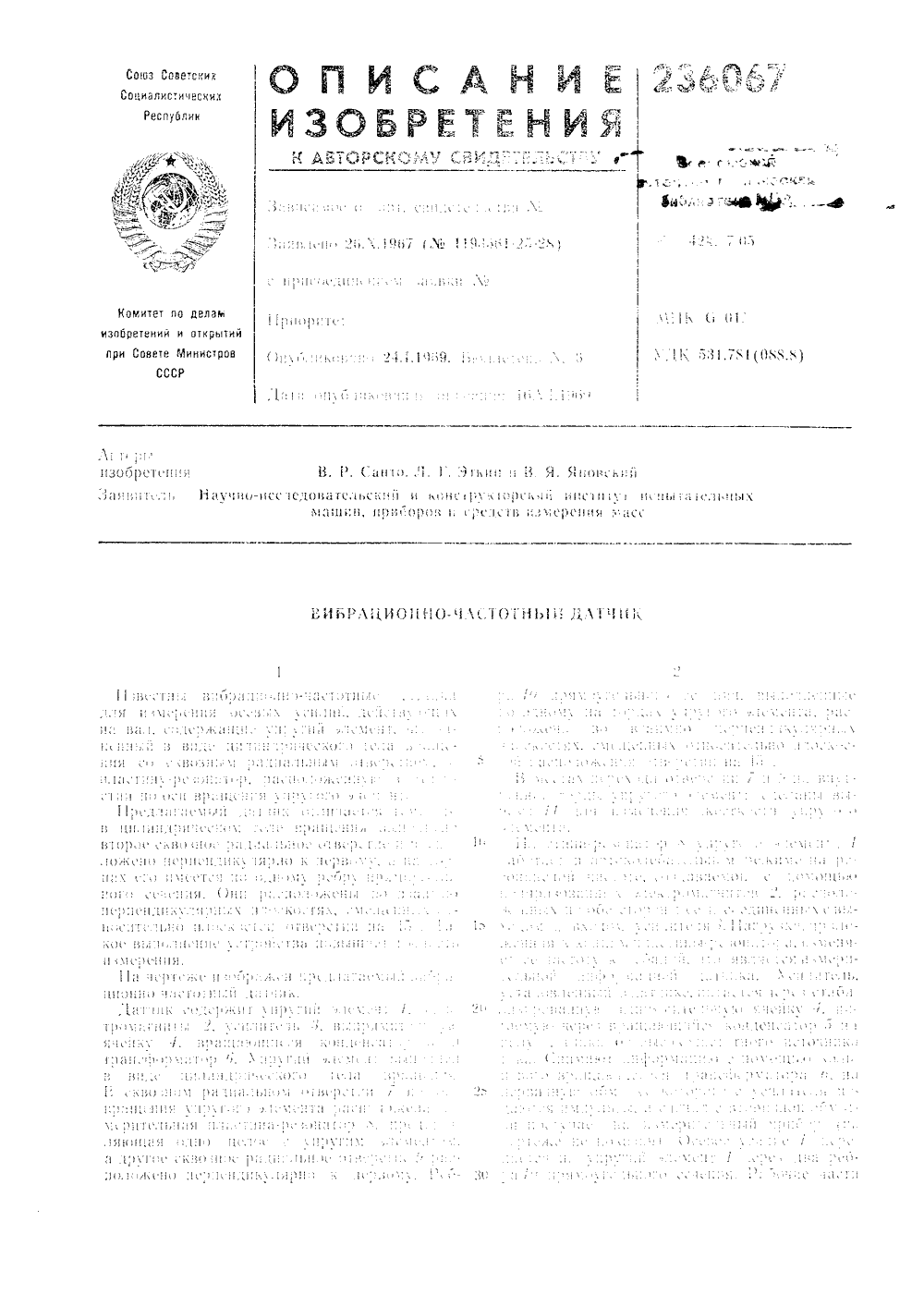

Номер патента: 236067

Опубликовано: 01.01.1969

МПК: G01L 1/10, G01L 5/12

Метки: 236067

Номер патента: 236830

Опубликовано: 01.01.1969

Авторы: Конструкторский, Машин, Научно, Приборов, Средств

МПК: G01L 1/10

Метки: вибрациоино-частотный, датчик

...повысить добротность чувствительного элемента и предотвратить линейные резонансы,Низкочастотные механические фильтры состоят из двух упругих шарниров, вокруг кото рых в плоскости колебаний стержня могут поворачиваться две инерционные массы.На чертеже схематично представлен предЛагаехый датчик.Датчик содержит воспринимающее нагрузку 30 холысооразнос упругое тело 1, ня котором с помоцью двух упругих шарниров 2 закреплены две инерционные массы 5. Между инерционными массами помещен чувствительный элемент 4 В ви.1 е тонкого стержня, Вся конструкц 11 я представляет собой единое целое. Рядом с чувствительным элементом расположены поляризованные электромагнитные преобразователи 5 и 6, од;н из которых подключен к входу усилителя...

Номер патента: 238193

Опубликовано: 01.01.1969

Авторы: Лыков, Маньков, Нечаев, Петрос, Пономарев

МПК: F16B 35/00, G01L 1/10

Метки: анкерной, крепи, натяжения, прибор

...колебаний, колебательной головки 2, преобразующей электрические колебания в механические, пьезоэлектрического датчика 3, улавливающего колебания анкера 4, усилителя 5, усиливающего сигнал, поступаютций с пьезоэлектрического датчика, и регистрирующего прибора (миллиамперметра) б, фиксирующего максимальную амплитуду колебаний,пределение натяжения анкерной крепи зводится следующим образом. На гайку 7 анкера 4 надевается колебательная головка 2, которая колеблет его с частотой, вырабатываемой генератором 1. Частота колебаний, вырабатываемых генератором, регулируется В 5 определенных пределах. В тот момент, когдачастота вынужденных колебаний анкера 4, соОбщаемых ем колеоательной ГОлОВкОЙ 2, сОВ.падает с частотой его собственных...

Номер патента: 238209

Опубликовано: 01.01.1969

МПК: G01L 1/10, G01M 13/00

Метки: 238209

...точкой оводят ампержнеи до авлнвают с в, и по ней Известны способы определения силы натяжения стержней, например анкеров, основанные на возбуждении в них собственных колебаний.Описываемый способ отличается от известных тем, что, с целью повышения точности измерения силы натяжения стержней, тело которых недоступно для непосредственных измерений, колебания в стержнях возбуждают поперечными периодическими импульсами, действующими за жесткой точкой опоры, с переменной частотой и амплитуду собственных колебаний стержней доводят до резонансной величины, которую улавливают с помощью чувствительных датчиков и по ней определяют н атяженне.На фиг. 1, 2 и 3 показаны устройства для осуществления описываемого способа.Колебания стержня возбуждают...

Номер патента: 238834

Опубликовано: 01.01.1969

Авторы: Лифанов, Эткин

МПК: G01L 1/10

Метки: сил

...и преобразователь механических колебаний, вмонтированные в кронштейн, фильтр и усилитель, не позволяют повысить точность и стабильность измерения нагрузок,Предлагаемое устройство устраняет указанный недостаток за счет того, что оно снабкено присоединенной массой постоянной величины, располон(еннОЙ мюриду хембранамн механического фильтра, связанного с корпусом и кольцевым упругим элементом, внутри которого около виброперемычки установлены электромагнитный возбудитель и преобразователь колебаний, подающий сигнал в функциональной зависимости от измеряемой силы на усилитель.На фиг, 1 показано предлагаемое устройство, общий вид; на фиг. 2 - то жс, разрез по продольной оси.Устройство содеркит заполненный инертным,газом корпус 1 с...

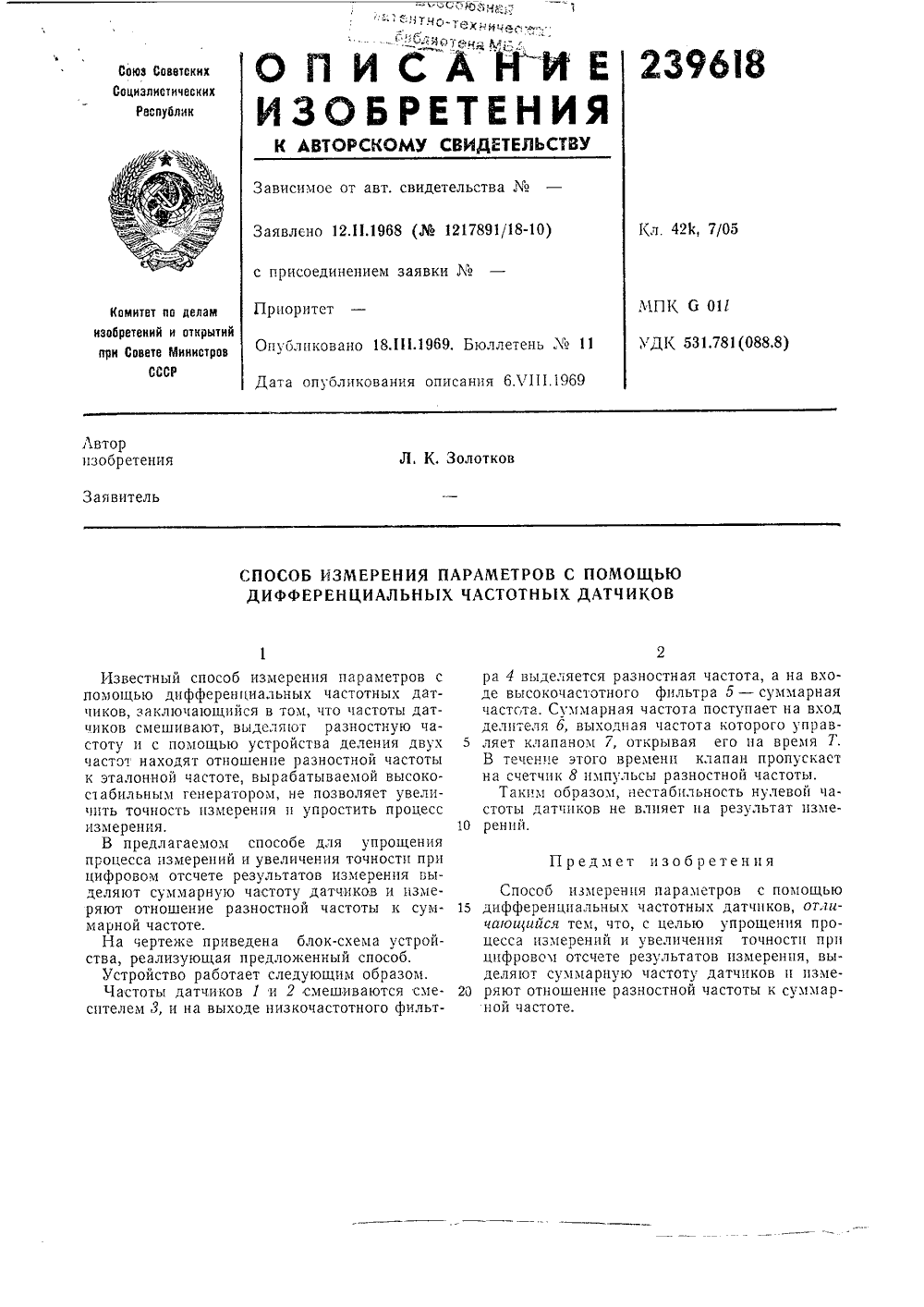

Номер патента: 239618

Опубликовано: 01.01.1969

Автор: Золотков

МПК: G01L 1/10, G01P 15/10

Метки: датчиков, дифференциальных, параметров, помощью, частотных

...отношение разностной частоты к эталонной частоте, вырабатываемой высоко- стабильным генератором, не позволяет увеличить точность измерения и упростить процесс измерения,В предлагаемом способе для упрощения процесса измерений и увеличения точности при цифровом отсчете результатов измерения выделяют суммарную частоту датчиков и измеряют отношение разностной частоты к суммарной частоте.На чертеже приведена блок-схема устройства, реализующая предложенный способ.Устройство работает следующим образом.Частоты датчиков 1 и 2 смешиваются смесителем 3, и на выходе низкочастотного фильтта, а на вхо - суммарнаяпает на входторого управца время Т.н пропускает й частоты.ь нулевой чазультат измеразностная частоого фильтра 5ая частота постдная частота...
