G01L — Измерение сил, механического напряжения, крутящего момента, работы, механической энергии, механического коэффициента полезного действия (КПД) или давления газообразных и жидких веществ или сыпучих материалов

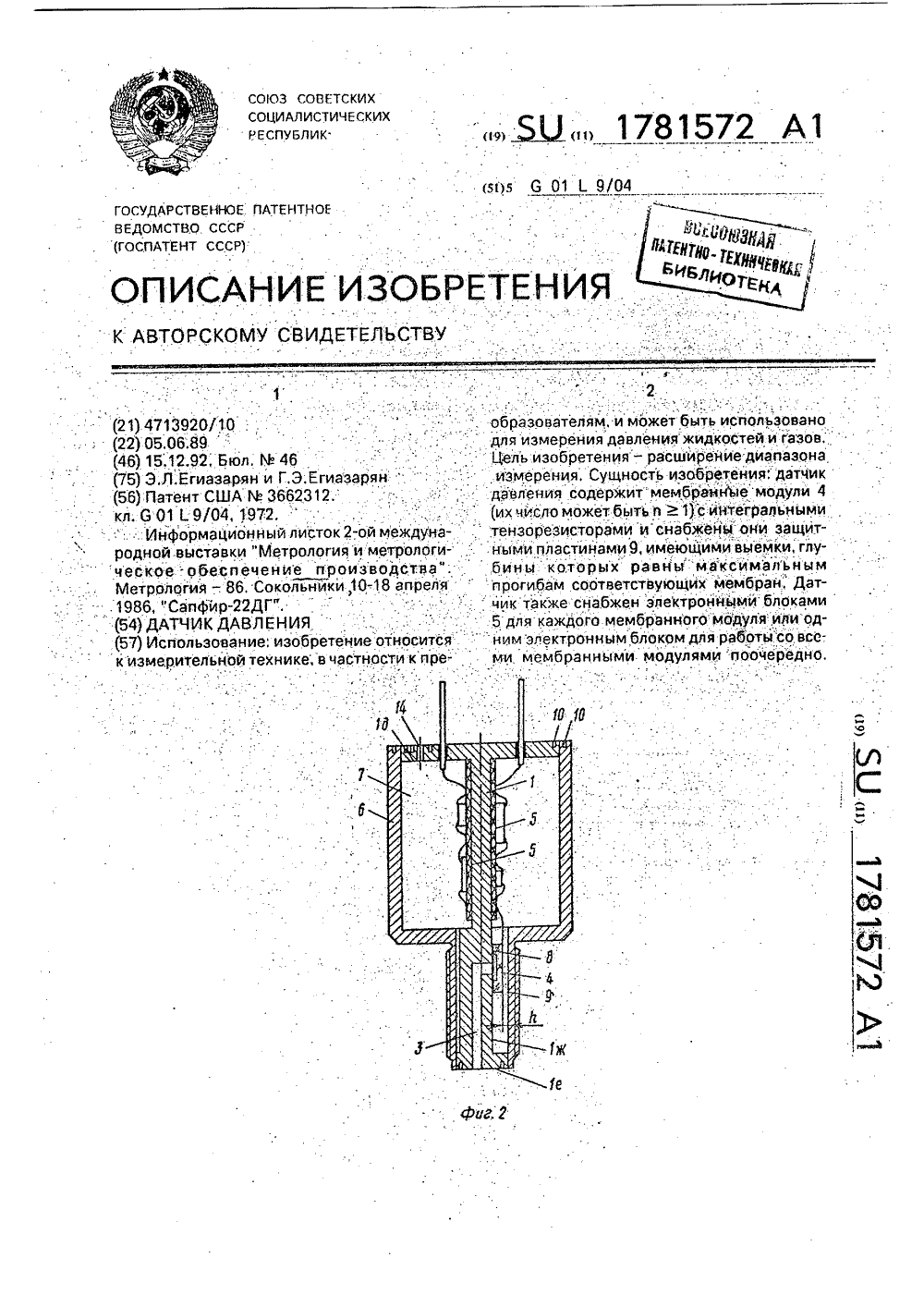

Датчик давления
Номер патента: 1781572
Опубликовано: 15.12.1992
Автор: Егиазарян
МПК: G01L 9/04
...представляет собой пластинку из моно- кристалла кремния с интегральной измерительной схемой на поверхности, а электронный блок - печатную плату из. полиимидной пленки или микросборку на ситалловой подложке с выполненными на них электрическими компонентами - резисторами, диодами, операционными усилителями и т.д. Мембранный модуль 4 закреплен к поверхности 1 ж и.1 з основания 1 с помощью связующего состава 8. Для компенсации температурных погрешностей измерения необходимо выбрать материалы основания 1 и связующего состава 8 с близкими температурными коэффициентами линейного расширения к аналогичному коэффициенту кремниевой мембраны. Электронный блок 5 может быть закреплен к основанию с помощью известных.способов закрепления. К основанию 1...
Датчик давления
Номер патента: 1781573
Опубликовано: 15.12.1992
Авторы: Кравченко, Морозовский, Семенюк, Хусаинов
...толщиной дистанционного ругий элемент:по наружной резьбе нэ: кольца 10 вэависимостиотвеличины номифлэнце у свободного торца колпачка сопря- нальногоизмеряемого давления, выбирается при помощи винтов 11, При этом В этой койструкции между тензорезипоршневая часть упругого элемента датчика сторамии упругим элементом нет промежуточных звеньев,:что является несомненнгым перемещается в осевом нэправлении в сторону опорной чэстй и тензорезисторы 7 и 8 преимуществом. Однакб, ввиду того, что испытывают:деформацию сжатия. При подаче давления во внутреннюю полость датповерхности упругого элемента, невозмож- чика, поршневэя часть упругого элемента но реалйзовэть мостовую схему с одинако- перемещается в противоположном направвыми...
Датчик разности давлений
Номер патента: 1781574
Опубликовано: 15.12.1992
Авторы: Ирашин, Сударев, Тихомиров, Уваров, Шитов
МПК: G01L 13/02
Метки: давлений, датчик, разности
...име-стичного мате иала и расположены на пове хностяхес " р о д 40 ет первмещение От долей микрона до однове хностях жесткой перегородки,выполненной из металла; поицем длинавысококачественных температуростойкихматериалов. Перемещение конца консолиана из соотношенияизмеряется вихретоковым преобразовате 3 2Е Ь" 45 лем,имеющимрабочийдиапазон, превышащ.:-ющий диапазон перемещения консоли.где Е - модуль упругостиматериала жесткой В аявляемом. преобразпеРегородки: Ринимающие давление мембраны выпол Ь - соли;нены изэластичногоматериала. ОсновныеЬ - ширина консоли; .. вныЬ - толщина консоли; . 50 назначения мембран - изоляция приемныхГЙ 1 МаССа КОНСОЛИ;Я Т Ясоли;, камер друг от друга. Поскольку измеряетсяГл - вРемЯпеРепаДа Давленйл,...
Устройство для тарирования динамометрических датчиков
Номер патента: 1781575
Опубликовано: 15.12.1992
МПК: G01L 25/00
Метки: датчиков, динамометрических, тарирования
...тарируемому датчику, установленные на стержне с возможностью причем каждая подставка для гири расположена в соответствующих пазах, каждая гиря выполнена с радиальной прорезью и радиальными выступами, которые равномерно 5 расположены в одной плоскости по длинеокружности, а гири размещены на соответ 15 бдну стброну;1 - ход чувствительнога элемента тарируемого датчика;Ь Ь - допуск иа установку подставок;и - колйчество гирь вкомплекте. Наружный каркас с:вертикальными па 35 зами и подставками для гирь установлен для сации необходимого комплекта гирь в заданном для таоирования порядкеНа фиг, 1 изображено предлагаемое ус тройство, общий вид; на фиг, 2 - разрез А-Ана фиг. 1,Предлагаемое усройство для тарироваиия динамаметрических датчиков...
Устройство для измерения силы
Номер патента: 1660465
Опубликовано: 23.12.1992
Авторы: Богдан, Струтинский
МПК: G01L 1/26
Метки: силы
...цилиндра 2, воспринимаю 1 цал силовой лоток от полезной нагрузки Р, снабжена резиновой проклалкой для смлгченця ударов, а упоры 9 служат длл предотвращения устройства от поломки при значительных пе. регрузках. Между осцовдццями внутреннего 2 и наружного 4 цилиндров установлен дополццтельиый упругий элемент 10, например тарельчдтая пружина. Нажимной винт 11 служит длл созлаиця предварительного усилия на датчике 1, причем жесткость дополнительного упругого элемента 10 по крайней мере нд двд порядка меньше жесткости упругого элечецта датчикаУстройство работает следующим образом. С помощгио пинта 11 сжимают лополцитель-. ный упругий элемент 10 с усилием, равным номинальной нагрузке лдтчцкд . При этом660465 Формула изобретения иео-...
Устройство термокомпенсации полупроводниковых тензорезисторных мостов
Номер патента: 1783324
Опубликовано: 23.12.1992
Авторы: Стучебников, Тюкавин
МПК: G01L 1/22
Метки: мостов, полупроводниковых, тензорезисторных, термокомпенсации
...13 термокомпенсирован, если1+АВ ВФ- СФ=1/Р(й (42)Благодаря тому, что каждый из коэффициентов А, В, С аппроксимирующего пол 30 инома третьей степени может быть какположительным, так и отрицательным числом, условие (42) выполняется с достаточномалой погрешностью при любом характерефункции, связанной с температурной харак 35 теристикой чувствительности тензорезисторного моста р(ф питаемого в режимезаданного тока, обратной пропорциональной зависимостью, то есть при любом характере функции 1/ ср ф в достаточно широком40 температурном диапазоне,Температурная характеристика р(бчувствительности тензсмоста 13, питаемогов режиме заданного тока, является исходной для расчета сопротивлений моста 5 и45 нагрузки 14. Она либо известна заранее...
Устройство для измерения крутящего момента на вращающихся валах
Номер патента: 1783325
Опубликовано: 23.12.1992
Авторы: Губайдуллин, Сердюк
МПК: G01L 3/10
Метки: валах, вращающихся, крутящего, момента
...определяется не магнитными свойствами материалов, иэ которых изготовлены неподвижный кольцевой элемент, служащий магнитопроводом, а40 где 1= яй /2. - полярный момент инерции4сечения вала, т,е, способ представления этого сечения. Так как концы пустотелого вала разнесены нэ расстояние Е, то из вы ракения (1), подставив для удобства дальнейшего пользования численные значения, полуцим выражение после преобразования бакр г 0,0012732- , (2)0где 0 - модуль сдвига, 0 - диаметр осевой линии дифференциальной упругой вставки. Дифференциальная упругая вставка содержит в себе две половины, соединенные между собой перемычкой, но прорези и пазы в ней направлены встрецно друг к другу под одинаковым углом каждая в своей половине. По углу закручивания...
Способ контроля кварцевых электронно-механических часов с шаговым двигателем
Номер патента: 1783326
Опубликовано: 23.12.1992
Авторы: Дворников, Кошелев, Рудяков, Чичев
Метки: двигателем, кварцевых, часов, шаговым, электронно-механических
...что поворот часов на 180 должен осуществляться в промежутке между двумя управляющимиимпульсами, поступающими на обмотку шагового двигателя часов. При этом, с одной стороны, поворот часов должен осуществляться после окончания всех переходных процессов в щаговом двигателе часов, а сдругой стороны, к приходу следующего управляющего импульса иа обмотку двигателя часов, часы должны быть повернуты на 180 и должны закончиться все переходные процессы в шаговом двигателе вращающего столаОбоим требованиям удовлетворяет режим, когда поворот часов на 180 осуществляется в интервале времени, равном (0,5 - 0,7) периоду следования импульсов тока потребления часов, что равносильно пе1783326 10 риоду следования управляющих импульсов Последний по переднем"...
Устройство для измерения натяжения магнитной ленты
Номер патента: 1783328
Опубликовано: 23.12.1992
Авторы: Курдыбайлова, Леонов, Скалон, Соколов
МПК: G01L 5/10
Метки: ленты, магнитной, натяжения
...разнополярного высоковольтного напряжения от источника 19 на плоский электрод 1 и на направляющий ролик 21, имеющий на образующей поверхности токопроводящий и изолированные10 секторы, на ленте 22 будет, присутствоватьзаряд в моменты ее контакта с токопроводящим сектором ролика. В эти моменты междулентой 22 и электродом 1 возникает силаэлектростатического взаимодействия Е,15 пропорциональная величине приложенногонапряжения и обратно пропорциональнаяквадратур расстояния д между ними. Из диаграммы сил электростатического взаимодействия электрода и ленты (фиг,2) следует20 необходимость параллельности располокения их плоскостей, т.к, это обеспечивает наибольшую эффективную площадьэлектростатического взаимодействия. Изусловия равновесия сил...
Устройство платформенного типа для многокомпонентного измерения сил и моментов
Номер патента: 1783329
Опубликовано: 23.12.1992
Авторы: Багреев, Мешойрер, Трахимович
МПК: G01L 5/16
Метки: многокомпонентного, моментов, платформенного, сил, типа
...материалас отношением модуля упругости к плотностив пределах (0,26 - ОЯО)х 10, м.На фиг.1 предоставлена схема механической части устройства в глобэльной системе координат ОХОТЕ; на фиг,2 - упругийэлеМент, соединенный с фрагментами силовоспринимающей плиты и основания; нафиг.3 - схема упругого элемента с тензодат чиками и обозначениями проекций сил имоментов в локальной системе координатОху;, а также с реакциями в точках крепления его стержней к основанию; на фиг,4 -схема расположения и ориентация ребержесткости силовоспринимающей плиты сзамыкающей их пластиной (вид снизу),: Изобоетение, выполняется следующимобразом.Силовоспринимающая плита 1 связанас основанием 2 через четыре одинаковыхупругих элемента 3. Упругий элемент - цельная...
Датчик давления
Номер патента: 1783330
Опубликовано: 23.12.1992
Авторы: Дергачев, Кошевой, Мощицкий, Ткаченко
МПК: G01L 9/00
...затем передается на зубчатый сектор 5, Указанный сектор преобразует вращательное движение в поступательное движение зубчатой рейки 6 в опорах, Эти преобразования необходимы в связи с тем, что перемещения подвижного центра чувствительного элемента малы, а для получения необходимой дискретности выдачи цифровога кода потребителям требуются значительные перемещения стержневых сердечников 8. Так какстержневые сердечники жестко закреплены на прямоугольной пластине 7, которая в свою очередь жестко присоединена к концу зубчатой рейки 6, то при перемещении рейки на некоторую величину б 1, сердечники также будут перемещаться на эту величину. Стержневые сердечники имеют различную длину Ь, которая зависит от того, какие аналоговые значения...
Интегральный преобразователь давления
Номер патента: 1783331
Опубликовано: 23.12.1992
Авторы: Бабичев, Гузь, Жадько, Козловский, Романов
МПК: G01L 9/04
Метки: давления, интегральный
...диффузией 5 в пластине кремния 1 для определения р-типа с выращенным нэ ней эпитаксиальным слоем п-типов. На краях базовой области расположены высокопроводящие площадки 2. Их ориентация относительно кристаллографических осей такая же как и в предыдущем случае, В пределах заряда в пластине кремния с биполярной электропроводностью в условиях одноосной деформации. Перераспределение носителей заряда происходит в направленииперпендикулярном направлению протеканию тока.Схематично процесс возникновения этого эффекта показан на фиг.1, 2, Сечение поверхностей равной электропроводностиизображены на фиг.1, 2 пунктиром, и - механическое напряжение, Там же.показаны кристаллографические направления, вдолькоторых пропускается электрический ток и...
Интегральный полупроводниковый преобразователь давления
Номер патента: 1783332
Опубликовано: 23.12.1992
Автор: Зеленцов
МПК: G01L 9/04
Метки: давления, интегральный, полупроводниковый
...в форме прямоугольной ф ЛВ ной чувствительностью ( - О); Вг, В 4 -Вбалки, плоскость симметрии которой совпадает с плоскостью симметрии упругой мембраны, и тензорезисторы мостовой схемы, резистивные участки тензарезисторов Вг и тензарезисторы мостовой схемы размеще В 4 с отрицательной чувствительностью элемента 1 сформированы контактные площадки 7 и 8, а для снятия выходного сигнала - контактные площадки 9 и 10, Отношение ширины ребра жесткости к размеру стороны профилированной мембраны выбрано в диапазоне 0,18-0,22, Участки тензорезисторов расположены в особых точках профилированной мембраны 2 и ариентрованы с учетом требуемого знака тензочувствительности каждого из тензорезисторов. Положительный эффект; благодаря размещению...
Емкостный датчик давления и способ его изготовления
Номер патента: 1783333
Опубликовано: 23.12.1992
Авторы: Марин, Милотаев, Мордовин, Чугунов
МПК: G01L 9/12
Метки: давления, датчик, емкостный
...толщин. Каждая сбороч мембраны и дополнительного металлизироная единица преобразователя при данной . ванного слоя, выйолненного на керамичетехнологии имеет в конструктивном плане ском диске чувствительного элемента, свои индивидуальные особенности. Недо- одновременно кОнтролируя положение статок известного способа-прототипа как мембраны относительно базовой поверхнораз и выявляется из индивидуальных осо стикорпусайэлектрическоесопротивление бенностей изготовления сборок. Наличиемежду корпусом и дополнительным метал- определенной размерной цепи и нэбегайиелизированным. слоем на чувствительном допусков в ней практически не позволит элементе, В процессе измерения давления получить между обкладками конденсаторов" начальное значение...
Способ изготовления емкостного датчика давления
Номер патента: 1783334
Опубликовано: 23.12.1992
Автор: Белозубов
МПК: G01L 9/12
Метки: давления, датчика, емкостного
...элементу усилием, приложенным к центру пластины, Величина усилия определяется в соответствии с заявляемым соотношением. Жестко закрепляют пластину на упругом элементе, например, при помощи сварки. Причем зоны закрепления выполняют на одинаковом расстоянии от выводных проводников, Прекращают воздействие усилия. Далее приступают к операции вакуумирования, Предварительно целесообразно поместить упругий элемент и пластину в корпус с герметизирующим отверстием, Все предыдущие действия аналогичны действиям при реализации способа по прототипу. По- мещают датчик в установку электронно-лучевой сваки ОЗЛЗВ, создают в камера вакуум 10 Па. Герметизируют датчик, заваривания герметизирующее отверстие электронным лучом, После герметизации....
Волоконно-оптический датчик давления
Номер патента: 1783335
Опубликовано: 23.12.1992
Авторы: Бойцов, Гулюшин, Добровольский
МПК: G01L 11/00
Метки: волоконно-оптический, давления, датчик
...и трубчатым световодами световая энергия в стержневом световоде уменьшается, в то время как в трубчатом увеличивается и наоборот(измерение в противофазе), вместо грубой схемы прямому регистрации уменьшения сигнала позволяет использовать более чувствительную дифференциальную схему выделения сигнала, Коэффициент усиления первого и третьего усйлителей выбираются равными, если при исходном неизменном давлении внешней среды выбираем такай коаксиальный световод, что световая энергия в нем распределена поровну между стержнем и трубчатым световадами. Этим обеспечивается максимальная чувствитес ьность дифференциал,- най схемы выделения синала и наибольшей динамический диапазон измерений,Если же перераспределение световой энергии в...
Интегральный тензопреобразователь
Номер патента: 1784846
Опубликовано: 30.12.1992
Автор: Зеленцов
МПК: G01L 1/00
Метки: интегральный, тензопреобразователь
...поясняется фиг. 1 - 4 тензорезисторы Я 2 и Я 4 - из уччс Яс тков 2 иа фиг. -3 обозначены: 1 - упругий 40 Я 4, Резистивные участки Я и Яз располоэлемент иэ полупроводникового материала жены соответственно вдоль внешнего кони плоскостью ориентации(001); 2 - профи- тура 4 профилпрованной мембраны 2 лированная мембрана упругого элемейта; 3 вблизи его середины (вблизи точок А и А 1 на - жесткий центр; 4 - внешний контур про-, пересеч чии осей симметрии Х и У с виешфилированной мембраны; 5 - внутренний 45 ним контуром) и перпендикулярно внутренконгур профилированной мембраны; 6 - то- нему контуру 5 мембраны (вблизи жесткого коведущие коммутационные дорожки; 7,3 - центра 3) вблизи егс середины (вблизи точек контактные площадки для...
Датчик давления
Номер патента: 1784847
Опубликовано: 30.12.1992
Автор: Белозубов
МПК: G01L 9/04
...функций. Аналогичные явления будут наблюдаться при использовании соотношения для "определения координат тензорезисторов, равноудалецных от5 10 20 30 ао 50 оси абсцисс, для окружных тензорезисто.ров,Корпус и упругий элемент выполнены из сплава 70 НХБМО, На поверхности мембраны и опорного основания нанесен диэлектрик 10 о виде структуры А 20 з - Я 02 толщиной 3 мкм. Тензорезисторы выполнены из сплава П 65 ХС с поверхностным сопротивлением 110 Ом/квадрат, Низкоомные перемцчки выполнены о виде структуры Ч-й толщиной 1,5 мкм,: Датчик работает следующим образом, Давление измеряемой среды воздействует йа мембрану, Под воздействием измеряемого давления на мембрану в ней возникают радиальные и тангенциальные напряжения, которые приводят к...
Способ испытаний вентиляционных установок
Номер патента: 1786375
Опубликовано: 07.01.1993
Автор: Харитонашвили
МПК: G01L 7/16
Метки: вентиляционных, испытаний, установок
...в системах охлаждения двигателей внутреннего сгорания. 5Известен способ испытаний вентиляционных установок, заключающийся в размещенйи пластины в вентиляционном канале перпендикулярно потоку и нагружении ее трарированным усилием. Указанный способ 10 достаточно сложен и не применим в дорожным условиях.Цель изобретения -упрощение процесса испытаний.Поставленная цель достигается тем, что 15 пластину вводят со второн входа в канал и прижимают потоком воздуха к решетке радиатора, а об эффективности функционирования вентиляционной установки судят по величине приложенного к пластине усилия, 20 при котором она отрывается от решетки.На фиг, 1 изображена схема системы охлаждения двигателя внутреннего сгорания и приспособления; на фиг, 2 - то...
Датчик разности давлений
Номер патента: 1786376
Опубликовано: 07.01.1993
МПК: F15C 3/04, G01L 13/00
Метки: давлений, датчик, разности
...заслонк 8, находящегося между соплами 14.В результате смещения золотника откроются щели между буртиками 55 золотника 11 и эльзой 10, и произойдет перераспределение течения рабочей жидкости в каналах, ведущих в полости исполнительного механизма (на иллюстрациях не показан), управляемого датчиком. Величина смещения золотника, определяющая уровень гидравлического сигнала для исполнительного механизма, таким образом, будет прямо пропорциональна перепаду измеряемых давления (Р 1-Р 2). При этом коэффициент усиления К, равный отношению смещения золотника к перепаду давления (Р 1 - Р 2), может быть изменен путем переустановки заслонки 8 вдоль торсионной трубки 3 за счет изменения вследствие этого угла отклонения заслонок Фз, при той же величине...
Устройство для импульсного возбуждения непрерывных колебаний струны
Номер патента: 1786377
Опубликовано: 07.01.1993
Автор: Гусев
МПК: G01L 21/10
Метки: возбуждения, импульсного, колебаний, непрерывных, струны
...подсоединен к вторым входам первого и второго ключей, выходы которых соответственно подключены к входам "+1" и "-1" реверсивного счетчика, выход "О" которого подсоединен к В-входу ВЯ-триггера, а первый вход первого ключа подсоединен к выходу цифрового делителя частоты,У предлагаемого решения по сравнению с прототипом с введением этих отличительных признаков появляется новое свойство, заключающееся в точной синхронизации импульса возбуждения колебаний струны.На фиг. 1 представлена структурная схема предлагаемого устройства; на фиг. 2 - временная диаграмма его работы.Устройство содержит струнный преобразователь 1 с одной электромагнитной катушкой возбуждения, коммутатор 2, генератор 3 импульсов, усилитель-ограничитель 4, цифровой...
Теплоэлектрический вакууметр
Номер патента: 1786378
Опубликовано: 07.01.1993
Авторы: Логвиненко, Мотузко
МПК: G01L 21/12
Метки: вакууметр, теплоэлектрический
...второго резистора и резистора температурной компенсации,На чертеже приведена схема тепло- электрического вакуумметра,Теплоэлектрический вакуумметр содержит корпус 1 с расположенным на нем элементом 2 крепления чувствительного элемента 3, соединенного последовательно с первым р:эистором 4 между выходом усилителд 5 и Общим проводом 6, Гервьгг 1 г гход ;ОГ;лителя 5 подклюг 1 ен к Гочке соедиггг.ния Ггеф;ГОГО рЕЗИСТООЭ " И гуест ВЫГЕЛЬНОг О ЭагЭ ГЛ ,Чта 3. РЕЗО . ф;., 71 г".,г .Га Гурпгэй яг 4 ПГ П сации состоит из трех последовательно соединенных резистооов; постоянного 8, с линейной 9 и квадратичной 10 температурнымизависимостями и соединен последователь 5 но со вторым резистором 11 общим проводом 6 и выходом источника 12...
Магнитоупругий преобразователь
Номер патента: 1788448
Опубликовано: 15.01.1993
МПК: G01L 1/12
Метки: магнитоупругий
...изобретения: итель содержит размещенную вполненном за одно целое с секатушку с обмотками, выполнечастей. Внутренняя поверхносоответствует наружной исардечника, выполненного ссечением в форме круга,2 ил. На фиг, 1 представлен продольный разрез преобразователя; на фиг. 2 - поперечный разрез,Магнитоупругий преобразователь содержит размещенную в корпусе 1, выполненном за одно целое с сердечником 2, установленную на сердечнике 2 катушку 3, выполненную по крайней мере из двух половинок 4 и 5.На катушке 3 намотаны первичная и вторичная обмотки 6. Сердечник 2 выполнен с поперечным сечением в виде круга. Внутренняя поверхность катушки 3 соответствует наружной поверхности сердечника 2,Преобразователь изготавливаюим образом,В цельном куске...
Силоизмерительное устройство
Номер патента: 1788449
Опубликовано: 15.01.1993
Авторы: Кравченко, Морозовский, Павликова, Семенюк, Хусаинов
МПК: G01L 1/22
Метки: силоизмерительное
...35систем различного назначения, а также низкая точность измерения,Целью изобретения является повышение точности измерений, Эта цель достигается тем, силоизмерительное устройство 40снабжено нагружателем и упругим шарниром, соединяющим рычаг со стойкой, приэтом продольная ось упругого шарнира параллельна линии действия измеряемогоусилия, а упругий шарнир предварительно 45изогнут нагружателем в противоположномдействию измеряемого усилия направлениина заданную величину. Конструкция силоизмерительного устройства с датчиком растяжения представлена на фиг, 1 и с датчиком сжатия на фиг. 2. В нем измеряемое усилие Р воспринимается рычагом 1, который через упругий шарнир 2 сопряжен со стойкой 3. Тензодатчик 4 с помощью нагружателя 5 при сборке...
Нагружатель
Номер патента: 1788450
Опубликовано: 15.01.1993
Авторы: Вересов, Зраковский
МПК: G01L 3/20
Метки: нагружатель
...рейкой 3, укрепленной на концах штока 4 поршня 5 гидроцилиндра 6, полости 7 и 8 которого соединены через дроссельные 9, 10 и обратные 11, 12 клапаны. На линии 13 соединения полостей 7 и 8 между дроссельными клапанами 9 и 10 установлены манометры 14, 15 и теплообменник 16. Дроссельный клапан 10 и обратный клапан 12 составляет одну систему, в которой указанные клапаны соединены между собой параллельно, сообщающейся с полостью 8 гидроцилиндра 6. Дроссельный клапан 9 и обратный клапан 11 составляют другую систему, в которой указанные клапаны также соединяются параллельно, сообщающейся с полостью 7 гидроцилиндра 6. Обратный клапан 11 соединяет полость 8 с полостью 7 гидроцилиндра 6, Обратный хе клапан 12, наоборот, соединяет полость 7...
Устройство для измерения натяжения гибких элементов
Номер патента: 1788451
Опубликовано: 15.01.1993
Автор: Масленников
МПК: G01L 5/04
Метки: гибких, натяжения, элементов
...к стержню, а эксцентрик установлен на тяге с возможностью взаимодействия с опорной шайбой.На фиг, 1 изображен общий вид предлагаемого устройства; на фиг, 2 -- узелустройства.Устройство для измерения натяжения гибких элементов содержит силовую раму 1 1 треугольной формы и стержень 2 с шарнирно подвешенным на его конце крюком 3 и установленный с возможностью осевого перемещения в раме 1. В двух вершинах рамысимметрично относительно геометрической оси стержня 2 размещены две опоры 4 и 5, В третьей вершине рамы 1 соосно со стержнем 2 в промежуточную втулку 6 рамы 1 запрессована втулка 7 с внутреннимбуртиком 8 и фиксатором 9. Над буртиком 8 втул ки 7 с возможностью поворота вокруг геометрической оси стержня 2 на опорном подшипнике 10...
Реле давления
Номер патента: 1789047
Опубликовано: 15.01.1993
Авторы: Карнацкий, Косач, Шабловский
МПК: G01L 19/06
...контрольной камерой 8, диаметрально расположенный регулируемый мостик 9, регулировочный винт 10, винты крепления 11 микропереключателя 12 с кнопкой переключателя 13, пробку регулировочного отверстия 14, выводные5101520 25 30 35 40 45 50 55 электроклеммы 15, ниппельное устройство 16 и манометр 17, При сборке реле давления необходимо правильно установить положение микропереключателя 12 на регулируемом мостике 9, перемещая микропереключатель 12, а следовательно и его кнопку переключения 13 по диаметру ближе или дальше от центра пружины, При этом минимальный перепад или минимальный предел давления в напорной магистрали будет при расположении кнопки переключения 13 в центре, максимальный - при расположении ее на периферии.Собранное реле (см....
Способ измерения массы груза
Номер патента: 1789878
Опубликовано: 23.01.1993
Авторы: Киселев, Колинько, Кучин, Назаренко, Шушаков
МПК: G01G 19/14, G01L 25/00
...устройства 3. Проводят компенсацию веса пустой тары и устанавливают нуль прибора, По сигналу управления с пульта 11 включается силонагружающее устройство 6, установленное с зазором между верхней траверсой 4 и траверсой грузо- приемного устройства 3, выбирается зазор и динамометр 7 с силонагружающим устройством зажимаются в жесткой раме, образо1789878 30 35 40 ванной верхней траверсой, траверсой портала 2 и тягами 5, Включение силонагружающего устройства приводит к увеличению его линейных размеров и росту нагрузки на динамометр. При включении силонагружа ющего устройства его линейные размеры уменьшаются, нагрузка на динамометр сни-мается и 6 осле, появления зазора между верхней тртаверсойй силонагружающим устройством...
Силоизмерительное устройство
Номер патента: 1789884
Опубликовано: 23.01.1993
МПК: G01L 1/04
Метки: силоизмерительное
...При этом усилия будут восприниматься только дополнительными датчиками. Суммарная абсолютная погрешность измерений для трех датчиков категории точности 0,1 оь с номинальной нагрузкой 10 т будет равнаЛ = Р 0,1 оь = 30 т 0,1 о = 30 к гПри этом относительная погрешность измерений, рассчитанная по формулеЛб= -для измеряемых усилий 10 т, 20 т, 30 т будет равна, соответственно,30 кг610 = = 0,3%10 тПри увеличении нагрузки 0 зазор Х будет уменьшаться и при 0 = Р = 30 т станет равным нулю. Дальнейшего сжатия пружин 10 происходить практически не будет, так как жесткость на сжатие пружин намного меньше жесткости основных силоизмерительных датчиков, которые и будут воспринимать все усилие, превышающее 30 т, которое через пружины воспринимается...
Устройство для измерения динамических усилий
Номер патента: 1789885
Опубликовано: 23.01.1993
Авторы: Гаджиев, Горовиц, Искендер-Заде, Мардухаев
МПК: G01L 1/16
Метки: динамических, усилий
...игольчатые контакты установлены в диэлектрическом материале с возможностью механического контакта с электропроводн ыми участками. Формула изобретения Устройство для измерения динамических усилий, содержащее пьезопластину с двумя выводами, армированную в эластичный диэлектрический элемент, о т л и ч а ющ е е с я тем, что, с целью повышения эффективности за счет возможности измерения динамических усилий в изделиях из диэлектрического материала, оно снабжено Предлагаемое устройство изображено на фиг,1; на фиг,2 - пример его работы при измерении динамического растяжения диэлектрического каната. Пьезопластина 1 армирована в эластичном диэлектрическом материале 2, на противоположных сторонах которого выполнены электропроводные участки 3...
